1. Разработан и внесен: Министерством тяжелого машиностроения СССР.

Разработчики:

Н.Г. Курбанов, А.Г. Дозорцев, канд. техн. наук (руководитель темы), Т.К. Велиев, канд. техн. наук; Б.О. Френкель, канд. техн. наук; А.В. Круткин, канд. техн. наук; Г.М. Мишина; Л.П. Гасанова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.04.91 N 617.

3. Срок проверки - 2002 г., периодичность проверки - 10 лет.

4. Введен впервые.

Настоящий стандарт устанавливает термины и определения понятий в области устьевого нефтепромыслового оборудования нефтяных, газовых и прочих скважин.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы в области нефтепромыслового оборудования, входящих в сферу работ по стандартизации и использующих результаты этой работы.

1. Для каждого понятия установлен один стандартизованный термин.

Недопустимые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Ндп".

2. Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и более) термина, имеющие общие терминоэлементы. В алфавитном указателе данные термины приведены отдельно с указанием номера одной статьи.

3. Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

В случае, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится, и вместо него ставится прочерк.

4. В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.

5. В стандарте приведены алфавитные указатели терминов на русском и английском языках.

6. Термины и определения общетехнических понятий, необходимые для понимания текста стандарта, приведены в Приложении 4.

7. Стандартизованные термины набраны полужирным шрифтом, недопустимые - курсивом.

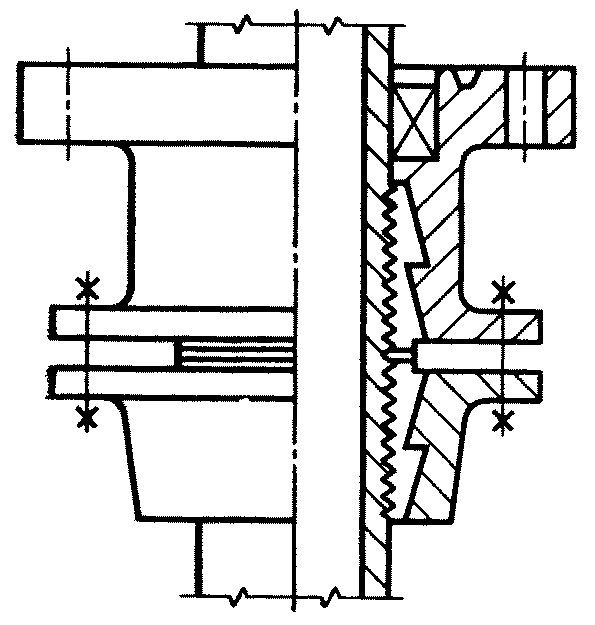

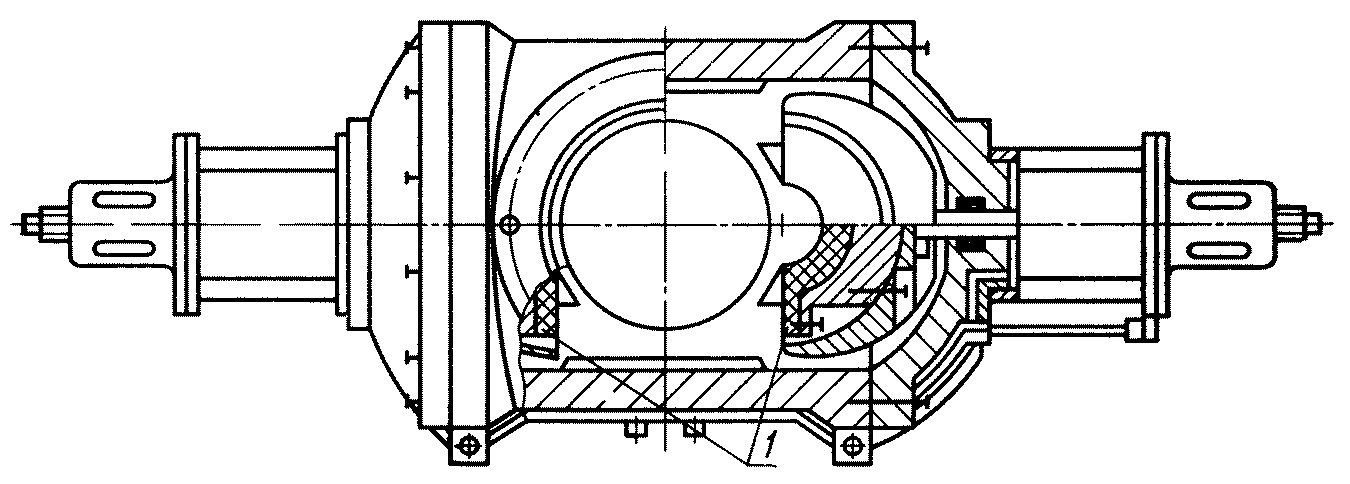

8. В Приложении 1 приведены иллюстрации.

9. Правила образования составных терминов приведены в Приложении 2.

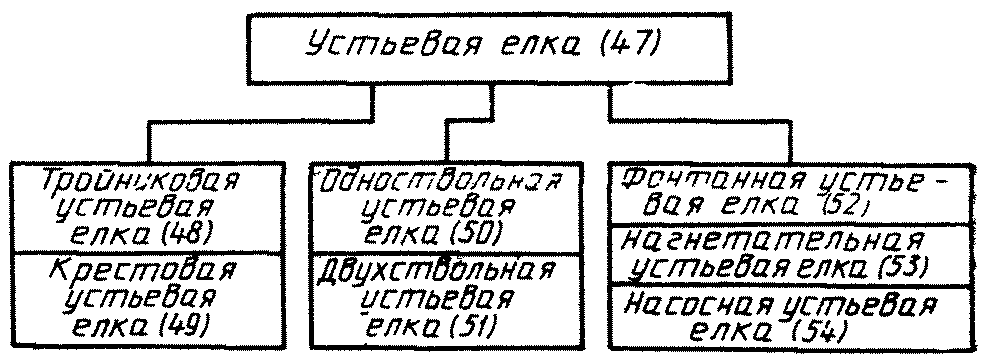

10. В Приложении 3 приведены схемы классификации устьевого нефтепромыслового оборудования.

1. Для характеристики устьевого оборудования по различным признакам допускается применять комбинации терминов, установленных в стандарте, например "тройниковая фонтанная устьевая арматура".

2. Термины могут содержать дополнительные терминоэлементы, отражающие область применения оборудования, например "трубодержатель колонной головки", "регулируемый уплотнитель устьевого шлюза", "превентор противовыбросового оборудования".

3. Для характеристики устьевого оборудования, включающего составные части разных видов, выделяемых по одному признаку, допускается применять определение "комбинированный". Например, многокорпусная колонная обвязка, включающая резьбовую и клиньевую колонные головки, - "комбинированная колонная обвязка".

4. При необходимости уточнения термина в зависимости от количества аналогичных составных частей устьевого оборудования допускается вводить термины, учитывающие это обстоятельство. Например, наряду с термином "двухствольная елка", может применяться термин "трехствольная елка"; наряду с термином "многокорпусная колонная обвязка" может применяться термин "четырехкорпусная колонная обвязка" и т.д.

1. НЕФТЕПРОМЫСЛОВОЕ ОБОРУДОВАНИЕ: совокупность технических средств, используемых в процессе всего периода разработки нефтяных и газовых месторождений, начиная от разведки вплоть до завершения их разработки.

2. УСТЬЕ СКВАЖИНЫ: входное отверстие ствола скважины.

3. ФОНТАННАЯ [НАСОСНАЯ; НАГНЕТАТЕЛЬНАЯ; ГАЗЛИФТНАЯ; КОНТРОЛЬНАЯ СКВАЖИНА: скважина нефтяной или газовой залежи, оснащенная фонтанным [насосным; нагнетательным; газлифтным; контрольно-измерительным] оборудованием.

4. СКВАЖИННАЯ СРЕДА: жидкость, газ или их смеси, находящиеся или циркулирующие в скважине между забоем и устьем.

5. СКВАЖИННЫЙ ТРУБОПРОВОД: подвешенная в устьевом оборудовании колонна насосно-компрессорных труб, предназначенная для направления потока скважинной среды от устья к забою или от забоя к устью.

6. СКВАЖИННОЕ ОБОРУДОВАНИЕ: оборудование, приборы, инструменты, приспособления, предназначенные для использования в скважине.

7. ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ: комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства или ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды.

Примечание. Противовыбросовое оборудование включает устьевое оборудование, манифольд, систему управления.

8. ШЛЮЗОВАНИЕ (СКВАЖИННОГО ОБОРУДОВАНИЯ): перемещение скважинного оборудования между атмосферой и скважиной, имеющей избыточное давление на устье, через устьевую камеру, попеременно сообщаемую со скважиной или атмосферой.

9. ТРОС: непрерывное гибкое тяговое изделие в виде проволоки, каната или грузонесущего кабеля.

10. СТВОЛОВОЙ ПРОХОД: соосное скважине или скважинному трубопроводу проходное отверстие устьевого оборудования.

11. ОБВЯЗЫВАНИЕ (УСТЬЯ): соединение обсадных колонн и (или) скважинных трубопроводов между собой через корпусные детали устьевого оборудования, в которых закрепляются и уплотняются верхние концы колонн труб, а также обеспечивается возможность контроля давления в пространстве между ними.

12. МАНИФОЛЬД: система трубопроводов с необходимой запорной регулирующей и обратной арматурой, собранная по схеме, определяемой конкретным технологическим процессом.

13. ФЛАНЕЦ: часть фланцевого или хомутового соединения в виде уплотняемого кольцевого бурта или диска, соединяемая с аналогичной деталью с помощью, соответственно, крепежных изделий или разъемного хомута.

14. СТВОЛОВОЙ ФЛАНЕЦ: присоединительный фланец стволового прохода устьевого оборудования.

15. ФЛАНЦЕВАЯ КАТУШКА: соединительное приспособление с одноразмерными или разноразмерными фланцами на концах.
