"ГОСТ 28527-90. Межгосударственный стандарт. Фрезы дисковые трехсторонние. Типы и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 24.04.1990 N 980)

"ГОСТ 28527-90. Межгосударственный стандарт. Фрезы дисковые трехсторонние. Типы и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 24.04.1990 N 980)

Содержание

ГОСТ 28527-90. Межгосударственный стандарт. Фрезы дисковые трехсторонние. Типы и размеры
Информационные данные
Приложение Элементы конструкции и геометрические параметры фрез
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 24 апреля 1990 г. N 980
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФРЕЗЫ ДИСКОВЫЕ ТРЕХСТОРОННИЕ
ТИПЫ И РАЗМЕРЫ
Disk-type side milling cutters. Types and dimensions
ГОСТ 28527-90
Группа Г23
МКС 25.100.20
ОКП 39 1833
Дата введения
1 января 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.90 N 980
3. Стандарт полностью соответствует СТ СЭВ 117-89
4. Стандарт полностью соответствует международному стандарту ИСО 2587-72
5. ВЗАМЕН ГОСТ 3755-78 и ГОСТ 9474-73
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 1695-80
7
ГОСТ 9472-90
5
7. ПЕРЕИЗДАНИЕ. Январь 2008 г.
1. Настоящий стандарт распространяется на дисковые трехсторонние фрезы из быстрорежущей стали с прямыми и разнонаправленными зубьями диаметром от 50 от 200 мм, предназначенные для обработки пазов общего назначения и шпоночных пазов с предельными отклонениями по H9, P9, N9 в изделиях из конструкционных сталей и чугунов.
2. Фрезы должны изготовляться типов:
1 - с прямыми зубьями,
2 - с разнонаправленными зубьями исполнений:
1 - с мелким зубом,
2 - с нормальным зубом.
3. Размеры фрез типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 исполнения 1 - на черт. 2 и в табл. 1, типа 2 исполнения 2 - на черт. 3 и в табл. 1.
Тип 1

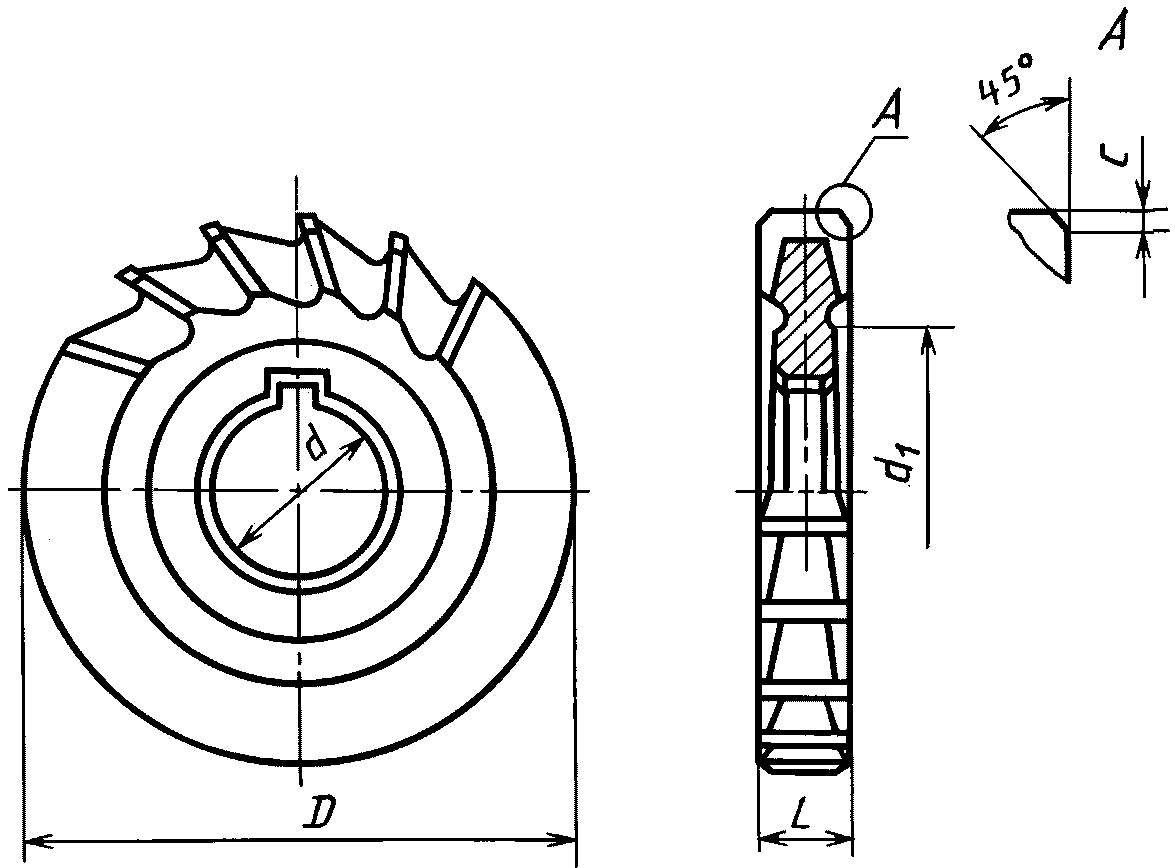

Черт. 1
Тип 2
Исполнение 1

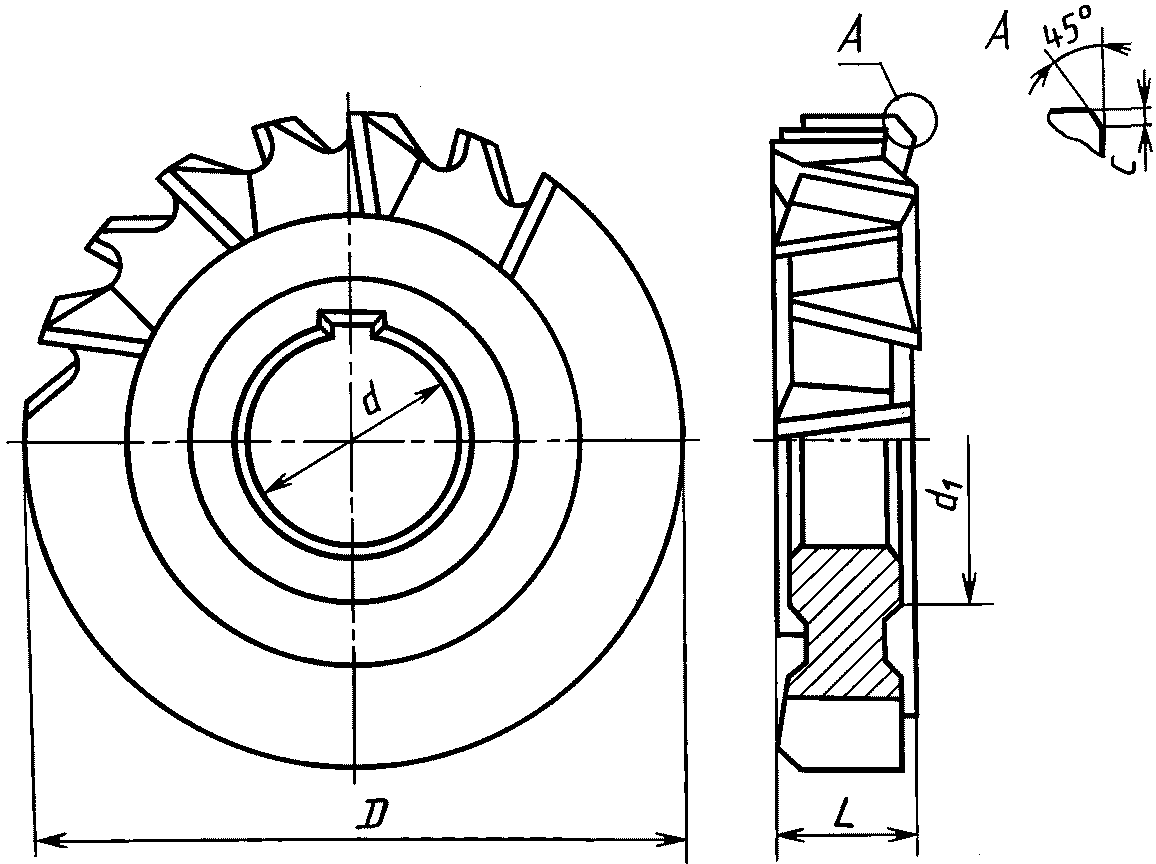

Черт. 2
Тип 2
Исполнение 2
Черт. 3
Таблица 1
Размеры, мм
Обозначение фрез типа
Применяемость фрез типа
D js16
L
d H7
d1, не менее
Число зубьев фрез типа
c, не более, фрез
1
2
1
2
1
2
исполнение
исполнения
исполнения
общего назначения
для шпоночных пазов
1
2
1
2
1
2
2240-0351
2240-0601
2240-0801
50
4
16
27
14
2x7
2x6
0,2
0,1
2240-0201
2240-0602
2240-0802
5
0,2
2240-0202
2240-0603
2240-0803
6
2240-0357
2240-0604
2240-0804
7
2240-0361
2240-0605
2240-0805
8
2240-0365
2240-0606
2240-0806
10
0,3
2240-0367
2240-0607
2240-0807
63
4
22
34
16
2x8
0,1
2240-0371
2240-0608
2240-0808
5
0,2
2240-0203
2240-0101
2240-0151
6
2240-0375
2240-0609
2240-0809
7
2240-0204
2240-0102
2240-0152
8
2240-0205
2240-0103
2240-0153
10
0,3
2240-0206
2240-0104
2240-0154
12
2240-0387
2240-0251
2240-0259
14
2240-0391
2240-0252
2240-0261
16
2240-0393
2240-0611
2240-0811
80
5
27
41
18
2x9
2x7
0,3
0,2
2240-0395
2240-0612
2240-0812
6
2240-0397
2240-0613
2240-0813
7
2240-0207
2240-0105
2240-0155
8
2240-0208
2240-0106
2240-0156
10
0,3
2240-0209
2240-0107
2240-0157
12
2240-0210
2240-0108
2240-0158
14
2240-0413
2240-0109
2240-0159
16
2240-0415
2240-0253
2240-0262
18
2240-0417
2240-0254
2240-0263
20
0,5
2240-0421
2240-0614
2240-0814
100
6
32
47
20
2x10
0,2
2240-0423
2240-0615
2240-0815
7
2240-0425
2240-0616
2240-0816
8
2240-0211
2240-0110
2240-0160
10
0,3
2240-0212
2240-0111
2240-0161
12
2240-0213
2240-0112
2240-0162
14
2240-0214
2240-0113
2240-0163
16
2240-0443
2240-0114
2240-0164
18
2240-0445
2240-0115
2240-0165
20
0,5
2240-0447
2240-0255
2240-0264
22
2240-0451
2240-0256
2240-0265
25
2240-0453
2240-0617
2240-0817
125
8
22
2x11
2x9
0,2
2240-0457
2240-0618
2240-0818
10
0,3
2240-0461
2240-0116
2240-0166
12
2240-0463
2240-0117
2240-0167
14
2240-0465
2240-0118
2240-0168
16
2240-0467
2240-0119
2240-0169
18
2240-0471
2240-0120
2240-0170
20
0,5
2240-0473
2240-0121
2240-0171
22
2240-0475
2240-0257
2240-0266
25
2240-0477
2240-0258
2240-0267
28
2240-0551
2240-0619
2240-0819
160
10
40
55
24
2x12
2x10
0,3
0,3
2240-0552
2240-0621
2240-0821
12
2240-0553
2240-0622
2240-0822
14
2240-0554
2240-0623
2240-0823
16
2240-0555
2240-0624
2240-0824
18
2240-0556
2240-0625
2240-0825
20
0,5
2240-0557
2240-0626
2240-0826
22
2240-0558
2240-0627
2240-0827
25
2240-0559
2240-0628
2240-0828
28
2240-0561
2240-0629
2240-0829
32
2240-0562
2240-0631
2240-0831
200
12
26
2x13
2x11
0,3
2240-0563
2240-0632
2240-0832
14
2240-0564
2240-0633
2240-0833
16
2240-0565
2240-0634
2240-0834
18
2240-0566
2240-0635
2240-0835
20
0,5
2240-0567
2240-0636
2240-0836
22
2240-0568
2240-0637
2240-0837
25
2240-0569
2240-0638
2240-0838
28
2240-0571
2240-0639
2240-0839
32
2240-0572
2240-0641
2240-0841
36
0,8
2240-0573
2240-0642
2240-0842
40
Примечание. Фрезы, предназначенные для обработки шпоночных пазов с полями допусков H9, P9, N9 изготавливаются по требованию потребителя.
Пример условного обозначения фрезы типа 1 диаметром D = 63 мм, шириной L = 10 мм общего назначения:
Фреза 2240-0205 ГОСТ 28527-90
То же, фрезы типа 1 для паза с полем допуска по P9:
Фреза 2240-0205-P9 ГОСТ 28527-90
4. После допуска ширины фрезы L общего назначения - k11; поля допусков ширины фрезы L, предназначенной для обработки пазов с полями допусков по H9, P9, N9 - соответственно k8, e8, f8.
По требованию потребителей допускается изготовление фрез с другими полями допусков ширины L.
5. Размеры шпоночного паза - по ГОСТ 9472.
6. Элементы конструкции и геометрические параметры фрез указаны в приложении.
7. Технические требования - по ГОСТ 1695.
8. По требованию потребителя допускается изготовление фрез типа 1 с увеличенным числом зубьев.
Приложение
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ
Тип 1 (черт. 4, табл. 2)

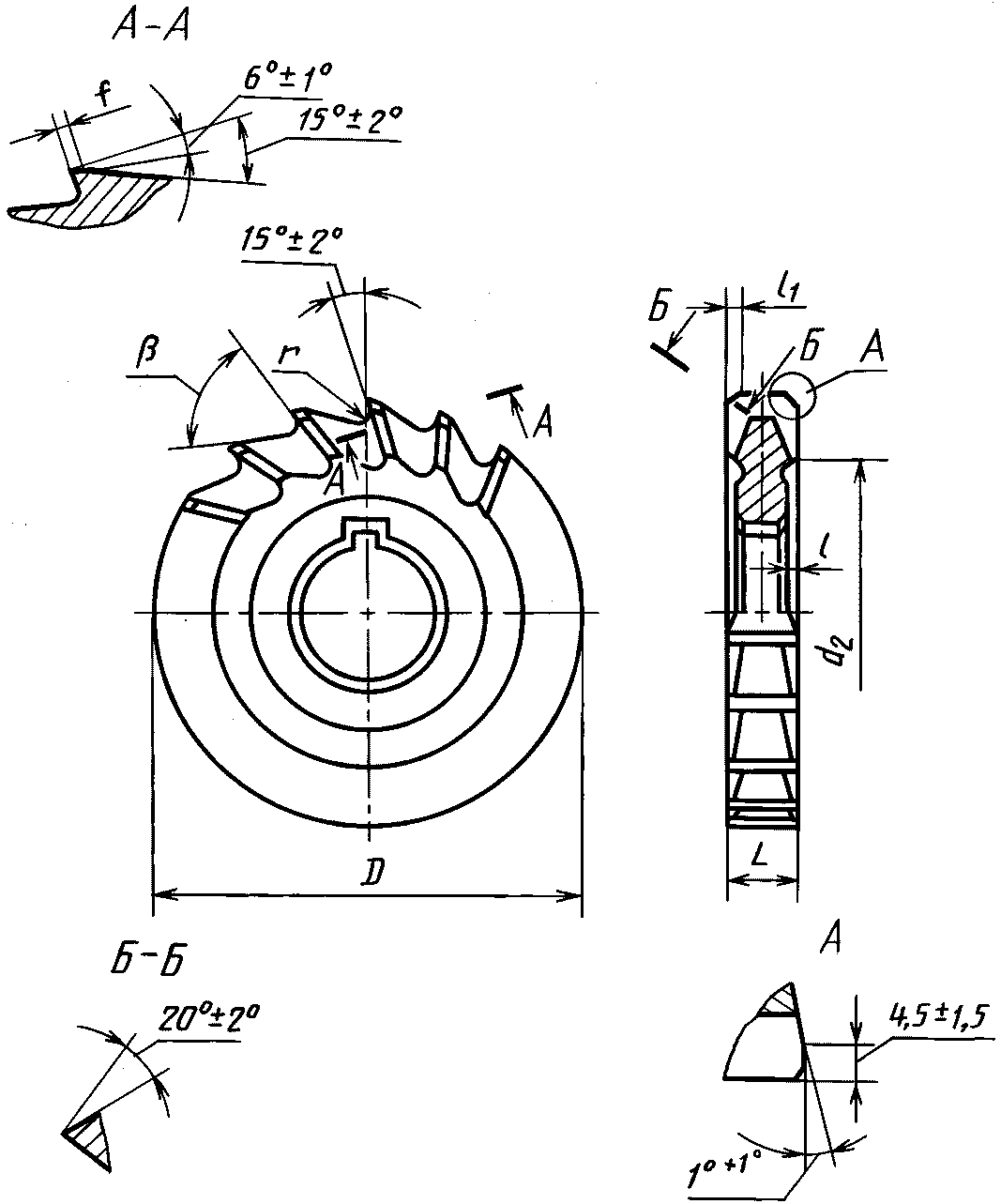

Черт. 4
Таблица 2
Размеры, мм
D
L
d2
l
l1
r
f
50
4; 5
35
1,0
1,3
1,5
65°
1,5
6; 7; 8; 10
1,2
1,5
63
4; 5
48
1,0
1,3
60°
6; 7
1,4
1,7
8
2,0
10; 12; 14; 16
1,5
2,2
80
5
60
1,0
1,3
2,5
2,0
6; 7; 8
1,4
1,7
10; 12; 14; 16; 18; 20
1,7
2,2
100
6; 7
72
1,4
1,7
75°
8; 10
2,0
2,5
12; 14
2,2
2,8
16; 18; 20
2,5
22; 25
3,0
3,3
125
8; 10
90
2,2
2,5
12; 14; 16; 18; 20; 22; 25; 28
3,0
3,3
160
10
115
2,2
2,5
12; 14; 16; 18; 20; 22; 25; 28; 32
3,0
3,3
200
12; 14; 16; 18; 20; 22; 25; 28; 32
140
36; 40
3,5
3,8
Тип 2. Исполнение 1 (черт. 5, табл. 3)
Черт. 5
Таблица 3
Размеры, мм
D
L
d2
h
r
l
l1
l2
50
4; 5
35
5,0
40°
1,5
1,0
0,8
1,3
6; 7; 8; 10
1,2
1,0
1,5
63
4; 5
48
6,0
1,0
0,8
1,3
6; 7; 8
1,4
1,2
1,7
10
1,5
2,0
12; 14; 16
50°
80
5
60
7,0
45°
1,0
0,8
1,3
6; 7; 8
1,4
1,5
1,7
10
1,7
1,5
2,2
12; 14; 16; 18; 20
9,0
30°
2,0
100
6; 7
72
9,5
1,4
1,2
1,7
8; 10
2,0
1,8
2,5
12; 14
2,2
2,0
2,8
16; 18; 20; 22; 25
2,5
125
8; 10
90
13,0
2,2
12; 14; 16; 18; 20; 22; 25; 28
3,0
2,5
3,3
160
10
115
17,0
2,2
2,0
2,8
12; 14; 16; 18; 20; 22; 25; 28; 32
3,0
2,5
3,3
200
12; 14; 16; 18; 20; 22; 25; 28; 32
140
20,0
36; 40
3,5
3,0
3,8
Тип 2. Исполнение 2 (черт. 6, табл. 4)
Черт. 6
Таблица 4
Размеры, мм
D
L
d2
h
r
l
l1
l2
50
4; 5
35
5
55°
1,5
1,0
0,8
1,3
6; 7; 8; 10
1,2
1,0
1,5
63
4; 5
48
6
1,0
0,8
1,3
6; 7; 8
1,4
1,2
1,7
10; 12; 14; 16
1,5
2,0
80
5
60
8
45°
1,0
0,8
1,3
6; 7; 8
1,4
1,2
1,7
10
1,7
1,5
2,2
12; 14; 16; 18; 20
2,0
100
6; 7
72
10
1,4
1,2
1,7
8; 10
2,0
1,8
2,5
12; 14
2,2
2,0
2,8
16; 18; 20; 22; 25
2,5
125
8; 10
90
13
40°
2,2
12; 14; 16; 18; 20; 22; 25; 28
3,0
2,5
3,3
160
10
115
17
2,2
2,0
2,8
12; 14; 16; 18; 20; 22; 25; 28; 32
3,0
2,5
3,3
200
12; 14; 16; 18; 20; 22; 25; 28; 32
140
20
36; 40
3,5
3,0
3,8
