Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 22 марта 1984 г. N 899

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ПРОДУКЦИИ РЫБНОЙ ПРОМЫШЛЕННОСТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden boxes for goods of fishing industry. Specifications

ГОСТ 13356-84

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 21.02.1990 N 249)

Группа Д71

ОКП 53 7111

Взамен

ГОСТ 13356-74

Постановлением Государственного комитета СССР по стандартам от 22 марта 1984 г. N 899 срок действия установлен

с 1 января 1986 года

до 1 января 1991 года

РАЗРАБОТАН Министерством рыбного хозяйства СССР

ИСПОЛНИТЕЛИ

В.П. Быков, А.И. Воробьев, Т.В. Спиридонова, Н.Б. Садекова

ВНЕСЕН Министерством рыбного хозяйства СССР

Член Коллегии С.А. Студенецкий

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 марта 1984 г. N 899

Настоящий стандарт распространяется на неразборные ящики: дощатые плотные, из листовых древесных материалов, дощатые многооборотные, предназначенные для нужд народного хозяйства и для экспорта.

Ящики или комплекты деревянных деталей ящиков должны удовлетворять требованиям ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 9396-88 и требованиям соответствующих разделов настоящего стандарта.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Ящики должны изготовляться следующих типов: I и II-1 по ГОСТ 2991-85, VI по ГОСТ 5959-80; II-2 ГОСТ 9396-88; по чертежу.

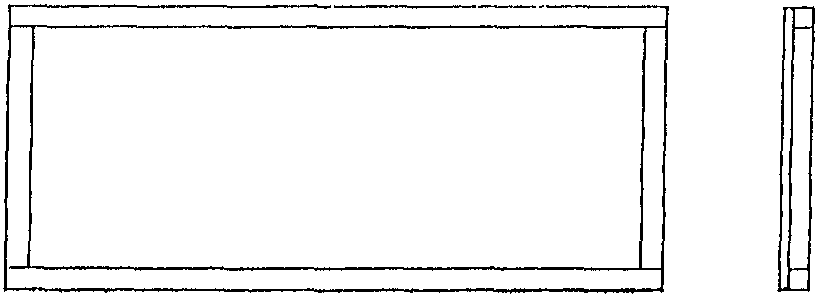

Крышка ящика

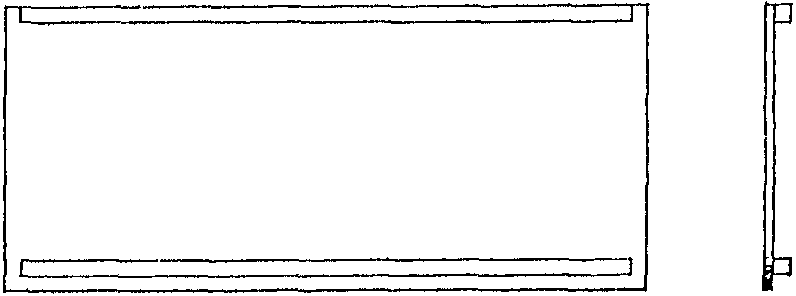

Дно ящика

Корпус ящика

(п. 1.1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

1.2. Внутренние размеры ящиков и их основные параметры должны соответствовать указанным в таблице.

Таблица 1

(таблица 1 в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 21.02.1990 N 249)

Номер ящика	Тип ящика	Предельная масса груза в ящике, кг	Внутренние размеры ящика, мм			Вместимость, дм³	Толщина досок, мм		Сечение планок
Номер ящика	Тип ящика	Предельная масса груза в ящике, кг	длина	ширина	высота	Вместимость, дм³	боковых стенок дна, крышки	торцовых стенок	Сечение планок
1	VI	30	342	342	320	37,0	-	-	32 x 16
2	I	35	380	285	84	9	9	16	-
3	I	35	380	380	114	16,5	9	16	-
4	II-1	45	570	380	126	27,3	9	16	40 x 16
5	II-1	45	570	380	162	35,1	9	16	40 x 16
6	II-1	45	570	380	190	41,2	9	16	40 x 16
7	VI	30	640	305	220	42,9	-	-	32 x 16
8	II-1	35	650	400	160	41,6	9	16	40 x 16
9	II-2	40	651	380	190	46,0	16/10	19	50 x 19
10	VI	30	685	310	295	62,5	-	-	32 x 16
11	VI	30	750	335	190	47,7	-	-	32 x 16
12	II-1	45	750	450	335	113,1	9	16	40 x 16
13	I	25	760	285	95	20,6	9	16	-
14	II-2	40	760	380	190	54,9	16/10	19	50 x 19
15	II-1	50	760	380	228	65,8	9	16	40 x 16
16	II-1	75	800	500	200	80,0	13	16	40 x 16
17	VI	30	830	490	340	138,2	-	-	32 x 6
18	II-1	65	1140	380	162	70,2	13	16	40 x 16
19	Чертеж	30	1170	470	135	74,2	19	19	50 x 19

Примечания

1 Допускается изготовлять ящик N 9 типа II-3 по ГОСТ 9396-88, при этом торцовые планки должны быть трехгранными размером 190 x 37 x 37

2 Допускается изготовлять ящики N 2 - 6, 8, 12, 15, 16, 18 типа II-2 по ГОСТ 2991-85

3 Верхние планки ящика N 19 изготовляют с пазами размерами 5 x 10 мм, размеры планок продольной 1208 x 35 x 30 (1 шт), поперечных - 454 x 35 x 30 (2 шт), размеры планок дна продольных - 1208 x 35 x 19 (2 шт), поперечных - 438 x 35 x 19 (2 шт), размеры планок крышки 1118 x 35 x 19 (2 шт)

1.3. По согласованию с потребителем допускается изготовлять ящики N 2 - 6, 8, 12, 13, 16, 18 с крышкой толщиной 5 мм, а для охлажденной рыбы без крышек, при этом у верхних кромок боковых или торцовых стенок должны прибиваться две дощечки толщиной, равной толщине досок дна, и шириной 40 - 60 мм.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

1.4. По согласованию с потребителем допускается ящик N 4 изготовлять с внутренней вертикальной перегородкой размерами 380 x 160 x 9 мм.

1.5. Обозначение кода ОКП и объем древесины приведены в обязательном приложении 1. Наименование продукции, рекомендуемой для упаковывания в ящики, приведено в рекомендуемых приложениях: 2 и 3.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

1.6. Ящик N 15 должен изготовляться с торцовыми стенками, собранными на двух внутренних вертикальных планках с двумя поясами из деревянных планок.

(п. 1.6 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики или комплекты деревянных деталей ящиков должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 3916.1-89 Постановлением Госстандарта России от 13.05.1997 N 165 с 1 января 1998 года введен в действие ГОСТ 3916.1-96.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 3916.2-89 Постановлением Госстандарта России от 13.05.1997 N 166 с 1 января 1998 года введен в действие ГОСТ 3916.2-96.

Для изготовления ящиков N 1, 7, 10, 11 и 17 должна применяться фанера сортов

марок ФСФ и ФК толщиной 3 мм по ГОСТ 3916.1-89, ГОСТ 3916.2-89.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

Крышка и дно ящика N 19 должны изготовляться из клееной фанеры сортов

марки ФК толщиной 3 мм по ГОСТ 3916.1-89, ГОСТ 3916.2-89.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

Допускается применять сорта

по ГОСТ 3916.1-89, ГОСТ 3916.2-89.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

Применение на добровольной основе пункта 2.2 обеспечивает соблюдение требований технического регламента Таможенного союза "О безопасности упаковки" (ТР ТС 005/2011) (Решение Комиссии Таможенного союза от 16.08.2011 N 769).

2.2. Влажность древесины ящиков или комплектов деталей ящиков должна быть более 22%.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

По согласованию с потребителем допускается изготовлять ящики для мороженой, охлажденной, соленой рыбы, рыбы-сырца и нерыбных объектов морского промысла, кроме лососевых пород, с влажностью более 22%.

Ящики, изготовленные из древесины с влажностью более 22%, должны быть с двумя поясами из стальной упаковочной ленты или проволоки.

2.3. Плесень на дощечках и планках ящиков не допускается.

2.4. Червоточина и кармашки на дощечках ящиков для рыбы горячего и холодного копчения и соленой деликатесной рыбной продукции допускается только с наружной пласти дощечек.

По согласованию с потребителем допускается червоточина на внутренней пласти дощечек ящиков для рыбы горячего и холодного копчения и соленой деликатесной рыбной продукции при условии заделки их шпатлевкой.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.5. Детали ящиков не должны иметь постороннего запаха, не свойственного породе древесины, из которой сделаны ящики.

2.6. Параметр шероховатости поверхности деревянных деталей ящиков должен быть не более Rm_max 1250 мкм по ГОСТ 7016-82.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 7449-64 Постановлением Госстандарта России от 13.05.1997 N 168 с 1 января 1998 года введен в действие ГОСТ 7449-96.

Параметр шероховатости деревянных деталей ящиков для продукции на экспорт и ящика N 19, а также ящиков для соленых лососей по ГОСТ 7449-64 и рыб холодного и горячего копчения, в том числе для балычных изделий всех видов только с внутренней стороны, - должен быть не более Rm_max 320 мкм по ГОСТ 7016-82

Параметр шероховатости для ящиков N 9 и 14 должен быть не более Rm_max 500 мкм по ГОСТ 7016-82.

(п. 2.6 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.7. В ящиках для охлажденной рыбы и рыбы льдосолевого замораживания между дощечками дна и крышки должны быть просветы шириной до 10 мм.

2.8. В торцовых стенках ящиков для копченой балычной и вяленой рыбной продукции должны быть просверлены по 2 - 3 отверстия диаметром 25 - 30 мм.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

По согласованию с потребителем допускается вместо отверстий в торцовых стенках ящиков типа II-1 допускается делать просветы между досками шириной не более 10 мм.

2.9. Ящики, кроме ящиков N 18 и 19, должны быть обтянуты или обшиты стальной упаковочной лентой по ГОСТ 3560-73 или проволокой по ГОСТ 3282-74. Концы ленты или проволоки у ящиков без крышек должны закрепляться на верхних кромках дощечек торцовых стенок. Лента или проволока должны заходить на них не менее чем на 50 мм с каждого конца.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

По согласованию с потребителем допускается применять металлическую ленту до нормативно-технической документации.

По согласованию с потребителем допускается ящики не обтягивать и не обивать лентой или проволокой.

2.10. Ящики N 1, 7, 10, 11 и 17 изготовляется с дополнительными креплениями в виде поясов из деревянных планок. По углам поясов из деревянных планок должны прибиваться угольники из стальной ленты длиной 150 - 200 мм двумя гвоздями с каждого конца.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.11. Ящик N 19 допускается покрывать пищевым лаком, разрешенным Министерством здравоохранения СССР для контакта с пищевыми продуктами.

(п. 2.11 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.12. По согласованию с потребителем для ящиков N 9 и 14 допускается в средних досках торцовых стенок делать отверстия для рук длиной 140 мм и шириной 50 мм или к верхним кромкам торцовых стенок прибивать две доски шириной 40 - 60 мм и толщиной, равной толщине досок дна.

Ящик N 19 изготовляют с планками-ручками на торцовых стенках размером 470 x 50 x 19 мм.

(п. 2.12 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.13. В ящиках N 9 и 14 для рыбы-сырца и охлажденной рыбы между дощечками дна должны быть просветы шириной 6 - 7 мм.

(п. 2.13 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

2.14. Нормы механической прочности ящиков при испытании на сжатие при штабелировании, удар при свободном падении и вибропрочность по ГОСТ 26838-86.

(п. 2.14 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

3. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1а Упаковка, транспортирование и хранение - по ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 9396-88.

(п. 3.1а введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

3.1. На каждый ящик в соответствии с требованиями ГОСТ 14192-77 должна быть нанесена маркировка, характеризующая тару, с указанием:

товарный знак или наименование предприятия-изготовителя;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

обозначения настоящего стандарта;

индекса прейскуранта и порядкового номера по прейскуранту.

На ящиках N 9, 14, 19 несмываемой краской или выжиганием наносят надпись "многооборотный".

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

Приложение 1

Обязательное

КОДЫ ОКП И ОБЪЕМЫ ДРЕВЕСИНЫ И ФАНЕРЫ В ЧИСТОТЕ НА ОДИН ЯЩИК

(приложение 1 в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 21.02.1990 N 249)

Номер ящика	Наружные размеры ящика, мм			Код ОКП	Объем древесины деталей в чистоте на один ящик, м³		Взамен номера ящика по стандартам
	длина	ширина	высота		Объем древесины деталей в чистоте на один ящик, м³
	длина	ширина	высота		фанера	древесина
1	380	380	352	53 7111 9101	0,0023	0,0039	9 ОСТ 15-244-80
2	412	303	102	53 7111 9102		0,0036	1 ГОСТ 13356-84
3	412	398	132	53 7111 9103		0,0052	2 ГОСТ 13356-84
4	634	398	144	53 7111 9104		0,0076	3 ГОСТ 13356-84
5	634	398	180	53 7111 9105		0,0085	4 ГОСТ 13356-84
6	634	398	208	53 7111 9106		0,0093	5 ГОСТ 13356-84
7	678	343	258	53 7111 9107	0,0027	0,0046	7 ОСТ 15-244-80
8	714	418	178	53 7111 9108		0,0096	6 ГОСТ 13356-84
9 <*>	727	412	200	53 7111 9109		0,0109	2 ОСТ 15-256-81
10	723	348	333	53 7111 9110	0,0033	0,0051	5 ОСТ 15-244-80
11	789	373	228	53 7111 9111	0,0030	0,0051	6 ОСТ 15-244-80
12	814	468	353	53 7111 9112		0,0172	7 ГОСТ 13356-84
13	792	303	113	53 7111 9113		0,0065	8 ГОСТ 13356-84
14 <*>	836	412	200	53 7111 9114		0,0119	1 ОСТ 15-256-81
15	824	398	246	53 7111 9115		0,0140	4 ОСТ 15-244-80
16	864	526	226	53 7111 9116		0,0196	9 ГОСТ 13356-84
17	868	528	378	53 7111 9117	0,0055	0,0066	8 ОСТ 15-244-80
18	1204	406	188	53 7111 9118		0,0214	10 ГОСТ 13356-84
19	1284	508	178	53 7111 9199	0,0035	0,0157	3 ОСТ 15-256-81

--------------------------------

<*> Размеры ящиков указаны без ручек.

Приложение 2

Рекомендуемое

НАИМЕНОВАНИЕ ПРОДУКЦИИ,

РЕКОМЕНДУЕМОЙ ДЛЯ УПАКОВЫВАНИЯ В ЯЩИКИ

Номер ящика	Наименование продукции
1	Зернистая икра в металлических банках
2	Рыба горячего копчения, рыба горячего копчения мелкая
3	Рыба горячего копчения, рыба холодного копчения, рыба вяленая
4, 12	Рыба вяленая
5	Рыбы лососевые холодного копчения, рыбы осетровые горячего копчения, балычные изделия
6	Рыба холодного копчения, сельди холодного копчения, рыбы лососевые холодного копчения, рыбы осетровые горячего копчения, рыба соленая, рыба охлажденная
7, 10, 11	Икра пастеризованная, расфасованная в стеклянные банки с металлической крышкой, уложенные в картонные коробки
9, 14	Рыба-сырец, соленые полуфабрикаты, рыба охлажденная, соленая рыба и нерыбные объекты морского промысла
13	Рыба холодного копчения (угорь), рыба горячего копчения (угорь)
15	Клипфиск
16	Рыба охлажденная, рыба мороженая
17	Банки металлические для икры
18, 19	Балычные изделия

(таблица в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 21.02.1990 N 249)

Приложение 3

Рекомендуемое

РАЗМЕЩЕНИЕ В ЯЩИКАХ КАРТОННЫХ ПАЧЕК И МЕТАЛЛИЧЕСКИХ БАНОК

(приложение 3 введено Изменением N 1, утв. Постановлением

Госстандарта СССР от 21.02.1990 N 249)

Номер ящика	Банки металлические, шт.			Всего	Картонные пачки
	Банки металлические, шт.				Наружные размеры, мм			Количество, шт.
	по длине	по ширине	по высоте		Наружные размеры, мм			Количество, шт.
	по длине	по ширине	по высоте		длина	ширина	высота	по длине	по ширине	по высоте	всего
1	2	2	3	12	-	-	-	-	-	-	-
7	-	-	-	-	288	203	108	3	1	2	6
10	-	-	-	-	220	145	65	3	2	4	24
11	-	-	-	-	235	154	90	3	2	2	12
17	5	3	4	60	-	-	-	-	-	-	-
