"ГОСТ 13188-67*. Государственный стандарт Союза ССР. Тележки грузовые. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта СССР от 01.06.1990 N 1378)
(ред. от 01.06.1990)
"ГОСТ 13188-67*. Государственный стандарт Союза ССР. Тележки грузовые. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта СССР от 01.06.1990 N 1378)
(ред. от 01.06.1990)
Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 1 июня 1990 г. N 1378
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТЕЛЕЖКИ ГРУЗОВЫЕ. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Cargo trucks. Types, basic parameters and dimensions
ГОСТ 13188-67*
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1985 г., Изменения N 2, утв. в июне 1990 г.) |
ОКП 31 7111
Дата введения
1 июля 1968 года
Постановлением Госстандарта N 1378 от 01.06.1990 срок действия продлен до 01.01.1996.
Переиздание (июнь 1994 г.) с Изменениями N 1, 2, утвержденными в декабре 1985 г., июне 1990 г. (ИУС 4-86, 9-90).
1. Настоящий стандарт распространяется на грузовые тележки номинальной грузоподъемностью от 50 до 3200 кг, предназначенные для внутризаводских и внутрифабричных перевозок тарно-штучных грузов в различных отраслях промышленности, а также в складах и на погрузочно-разгрузочных площадках.
Стандарт не распространяется на самоходные тележки с подъемными устройствами и тележки специального назначения.
2. Грузовые тележки должны изготовляться следующих типов, указанных в табл. 1.
Таблица 1
───────────┬────────────┬──────────────────────────────────────────────────
Обозначение│Номинальная │ Область применения
типов │грузоподъем-│
│ность, кг │
───────────┼────────────┼──────────────────────────────────────────────────
1 │ 50; │ Транспортирование тарно-штучных грузов: мешков,
│ 125; │ящиков, бочек, пакетов, деталей в таре
│ 250; │
│ 500 │
───────────┼────────────┼──────────────────────────────────────────────────
2 │ 125; │ Транспортирование в стесненных условиях штучных
│ 250; │грузов типа ящиков, бочек, мешков (в вагонах,
│ 500 │тесных проходах складов, при нерегулярных
│ │и непостоянных перевозках)
───────────┼────────────┼──────────────────────────────────────────────────
3 │ 500; │ Транспортирование тарно-штучных грузов при помощи
│ 1000; │электрокар и тягачей
│ 2000; │
│ 3200 │
───────────┼────────────┼──────────────────────────────────────────────────
4 │ 125; │ Транспортирование длинномерных грузов и грузов
│ 250 │цилиндрической формы
1, 2. (Измененная редакция, Изм. N 1).
3. Основные параметры и размеры тележек типа 1 должны соответствовать указанным на черт. 1 и в табл. 2.
Черт. 1
Примечание. Чертеж не предопределяет конструкцию тележек.
─────────────────────────────────┬─────────────────────────────────────────
Наименование основных параметров │ Норма по типоразмерам
и размеров ├─────┬─────┬─────┬─────┬─────┬─────┬─────
│ 11 │ 12 │ 13 │ 14 │ 15 │ 16 │ 17
─────────────────────────────────┼─────┼─────┴─────┼─────┴─────┼─────┴─────
Номинальная грузоподъемность, кг│ 50 │ 125 │ 250 │ 500
─────────────────────┬───────────┼─────┴─────┬─────┴─────┬─────┼─────┬─────
Габаритные размеры │Длина L │ 630 │ 800 │1250 │ 800 │1250
платформы, мм ├───────────┼───────────┼───────────┼─────┼─────┼─────
│Ширина B │ 400 │ 630 │ 800 │ 630 │ 800
─────────────────────┴───────────┼─────┬─────┴─────┬─────┴─────┼─────┴─────
Высота погрузочной площадки │ 200 │ 250 │ 300 │ 350
от уровня пола H, мм, не более │ │ │ │
─────────────────────────────────┼─────┼─────┬─────┼─────┬─────┼─────┬─────
Масса тележки, кг, не более │ 15 │ 20 │ 35 │ 60 │ 80 │ 90 │ 120
Пример условного обозначения тележки типа 1 номинальной грузоподъемностью 125 кг с габаритными размерами платформы: длиной L = 800 мм и шириной B = 630 мм:
Тележка 13 ГОСТ 13188-67.
4. Основные параметры и размеры тележек типа 2 должны соответствовать указанным на черт. 2 и в табл. 3.
Черт. 2
Примечание. Чертеж не предопределяет конструкцию тележек.
─────────────────────────────────────────────┬─────────────────────────────
Наименование основных параметров и размеров │ Норма по типоразмерам
├─────────┬─────────┬─────────
│ 21 │ 22 │ 23
─────────────────────────────────────────────┼─────────┼─────────┼─────────
Номинальная грузоподъемность, кг │ 125 │ 250 │ 500
─────────────────────────────────────────────┼─────────┼─────────┼─────────
Ширина грузовой площадки B, мм, не более │ 400 │ 500 │ 600
─────────────────────────────────────────────┼─────────┼─────────┼─────────
Высота тележки в вертикальном положении H, │ 1000 │ 1200 │ 1400
мм, не более │ │ │
─────────────────────────────────────────────┼─────────┼─────────┼─────────
Масса тележки в кг, не более │ 25 │ 40 │ 60
Пример условного обозначения тележки типа 2 номинальной грузоподъемностью 250 кг:
Тележка 22 ГОСТ 13188-67.
5. Основные параметры и размеры тележек типа 3 должны соответствовать указанным на черт. 3 и в табл. 4.
Черт. 3
Примечание. Чертеж не определяет конструкцию тележек.
────────────────────────────────────────┬──────────────────────────────────
Наименование основных параметров │ Норма по типоразмерам
и размеров ├──────┬──────┬──────┬──────┬──────
│ 32 │ 33 │ 34 │ 35 │ 36
────────────────────────────────────────┼──────┼──────┴──────┼──────┼──────
Номинальная грузоподъемность, кг │ 500 │ 1000 │ 2000 │ 3200
──────────────────────────────┬─────────┼──────┼──────┬──────┼──────┼──────
Габаритные размеры платформы,│Длина L │ 1250 │ 1250 │ 1600 │ 1600 │ 2500
мм ├─────────┼──────┼──────┼──────┼──────┼──────
│Ширина B │ 800 │ 800 │ 1000 │ 1000 │ 1250
──────────────────────────────┴─────────┼──────┼──────┴──────┼──────┼──────
Высота погрузочной площадки от уровня │ 460 │ 600 │ 750 │ 800
пола H, мм, не более │ │ │ │
────────────────────────────────────────┼──────┼─────────────┼──────┼──────
Масса тележки, кг, не более │ 150 │ 200 │ 400 │ 600
Пример условного обозначения тележки типа 3 номинальной грузоподъемностью 3200 кг, с габаритными размерами платформы: длиной L = 2500 мм и шириной B = 1250 мм:
Тележка 36 ГОСТ 13188-67.
3, 4, 5. (Измененная редакция, Изм. N 1, 2).
6. Основные параметры и размеры тележки типа 4 должны соответствовать указанным на черт. 4 и в табл. 5.

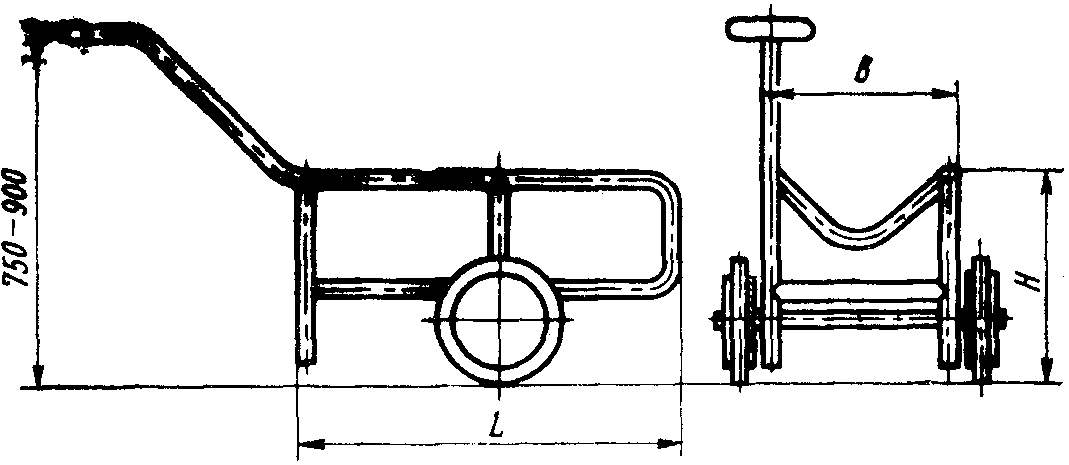

Черт. 4
Примечание. Чертеж не предопределяет конструкцию тележек.
─────────────────────────────────────────────────┬─────────────────────────
Наименование основных параметров и размеров │ Норма по типоразмерам
├────────────┬────────────
│ 41 │ 42
─────────────────────────────────────────────────┼────────────┼────────────
Номинальная грузоподъемность, кг │ 125 │ 250
─────────────────────────────┬───────────────────┼────────────┼────────────
Габаритные размеры рабочей │Длина L │ 800 │ 1000
части, мм ├───────────────────┼────────────┼────────────
│Ширина B │ 360 │ 500
├───────────────────┼────────────┼────────────
│Высота H, не более │ 400 │ 560
─────────────────────────────┴───────────────────┼────────────┼────────────
Масса тележки, кг, не более │ 25 │ 40
(Измененная редакция, Изм. N 1).
Пример условного обозначения тележки типа 4 номинальной грузоподъемностью 250 кг:
Тележка 42 ГОСТ 13188-67.
7. (Исключен, Изм. N 1).
