МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕХ ИСКУССТВЕННЫЙ ТРИКОТАЖНЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ ПЕРЕКОСА РИСУНКА ЖАККАРДОВОГО МЕХА
Fur artificial knitted fabrics.
Method of determining dragging picture of jacquard fur
ГОСТ 30056-93
ОКСТУ 8409
Дата введения
1 января 1995 года
Ссылочные нормативно-технические документы:
Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
ГОСТ 7502-89 | |
ГОСТ 25562-82 | |
ГОСТ 26666.7-89 |
1. Разработан и внесен Комитетом легкой промышленности России.
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 4-93 от 19 октября 1993 г.).
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Туркменистан | Туркменглавгосинспекция |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. N 160 межгосударственный стандарт ГОСТ 30056-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
3. Введен впервые.
Стандарт распространяется на мех жаккардовый с рисунком в клетку и горизонтальными полосами.
Настоящий стандарт устанавливает метод определения перекоса рисунка искусственного трикотажного жаккардового меха.
Метод определения перекоса рисунка - косвенный (методом линейно-угловых измерений) - основан на прямой зависимости между отклонением рисунка от горизонтальной линии и шириной куска меха.
Сущность метода состоит в определении отношения (в процентах) максимального значения отклонения рисунка от горизонтальной линии, перпендикулярной к кромке, к ширине куска меха.
Применение метода предусматривается при определении сортности каждого куска жаккардового меха. Измерения проводят по лицевой стороне меха.
Термины, применяемые в стандарте, и их пояснения приведены в Приложении 1.
Для определения перекоса рисунка жаккардового меха применяют следующие средства измерений и устройства.
1.1. Стол с гладкой горизонтальной поверхностью длиной не менее 3 м и шириной не менее 1,6 м.
1.3. Измерительная металлическая линейка по ГОСТ 427 длиной 1 м или брусковый деревянный метр по нормативно-технической документации.
1.4. Прямоугольный треугольник с длиной одного из катетов 1600 мм по нормативно-технической документации (первый треугольник).
1.5. Прямоугольный треугольник с длиной одного из катетов не менее 600 мм по нормативно-технической документации (второй треугольник).
2.1. Мех располагают на столе в расправленном виде без натяжения, при этом кромка меха должна быть параллельна краю стола.
2.4. При перекосе меха с сохранением прямолинейной конфигурации рисунка измерения проводят следующим образом.

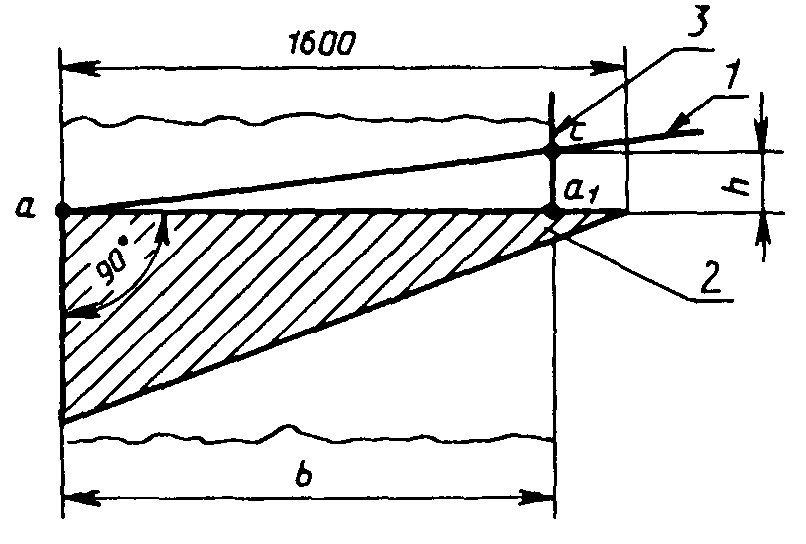

2.4.1. Первый треугольник располагают на мехе так, чтобы один катет совпадал с кромкой меха, а вершина прямого угла находилась в точке a, тогда второй катет (длиной 1600 мм) пересечет вторую кромку меха в точке
(черт. 1а).
(черт. 1а).
1 - рулетка; 2 - первый треугольник; 3 - линейка
Черт. 1
2.4.2. Рулетку фиксируют в точке a и располагают на мехе по направлению отклоненной от горизонтали линии рисунка до пересечения со второй кромкой меха в точке c.
2.4.3. Измеряя металлической линейкой расстояние между точками
и c, получают значение максимального отклонения рисунка h, мм.
и c, получают значение максимального отклонения рисунка h, мм.2.4.4. Допускается при измерениях использовать второй треугольник в комплекте с металлической рулеткой по п. 1.2 (черт. 1б).
2.4.4.1. Треугольник на мехе располагают так, чтобы один катет совпал с кромкой меха, а вершина прямого угла находилась в точке a.
2.4.4.2. Рулетку фиксируют в точке a и располагают вдоль катета треугольника, перпендикулярного к кромке меха.
2.4.4.3. При пересечении нижнего края рулетки со второй кромкой меха получают точку
.
.2.4.4.4. Выполняя действия по п. п. 2.4.2 и 2.4.3, получают значение максимального отклонения рисунка h, мм (расстояние между точками
и c).

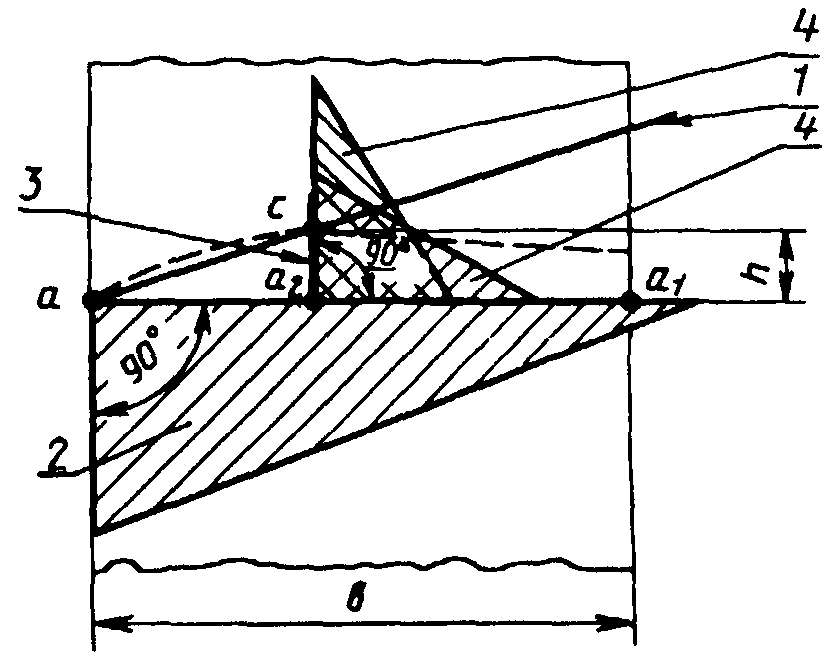

и c).2.5. При перекосе меха с нарушением прямолинейной конфигурации рисунка (по кривой или ломаной) (черт. 2) измерения проводят следующим образом.
1 - рулетка; 2 - первый треугольник; 3 - линейка;
4 - второй треугольник
по 2.5.2. Рулетку фиксируют в точке a и располагают на мехе по направлению перекоса рисунка до пересечения ее с точкой максимального отклонения рисунка c.
2.5.3. В точке c располагают второй треугольник так, чтобы второй его катет опирался на перпендикулярный кромке катет первого треугольника, и получают точку
.
.2.5.4. Измеряя линейкой расстояние между точками c и
, получают максимальное отклонение рисунка h, мм.
, получают максимальное отклонение рисунка h, мм.2.6. Измерения проводят через каждые 3 м, начиная с расстояния 1,5 м от конца куска меха.
2.7. Допускаемая погрешность измерений +/- 1 мм.
2.8. Перекос рисунка жаккардового меха допускается измерять одновременно с измерением ширины куска меха по ГОСТ 26666.7.
где h - среднее арифметическое значение максимальных отклонений рисунка всех измерений на куске меха, мм;
b - ширина меха по ГОСТ 26666.7 (среднее арифметическое результатов всех измерений ширины куска меха), мм.
3.2. Перекос рисунка вычисляют с точностью до первого десятичного знака и округляют до целого числа.
3.3. Результаты испытаний должны быть оформлены протоколом в соответствии с Приложением 2.
Справочное
Термин | Пояснение |
1. Жаккардовый трикотажный искусственный мех | По ГОСТ 25562 |
2. Кромка трикотажного искусственного меха | По ГОСТ 25562 |
3. Клетка, горизонтальные полосы | Рисунки, образованные только непрерывными вертикальными и (или) горизонтальными полосами |
Справочное
Протокол испытаний должен содержать следующие данные:
место проведения испытания;
данные о продукции (номер куска и партии, артикул и т.д.);
перекос в куске, %;
дату проведения испытания;
обозначение настоящего стандарта;
фамилию, должность и подпись лица, проводившего испытания.
Допускается составлять общий протокол испытаний по всем физико-механическим показателям.
