СПРАВКА
Источник публикации
М.: ИПК Издательство стандартов, 2004
Примечание к документу
Документ был включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 09.12.2011 N 878).
Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности средств индивидуальной защиты и осуществления оценки соответствия (Распоряжение Правительства РФ от 15.02.2011 N 222-р).
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 01.01.1993.
Взамен ГОСТ 3814-81 в части технических тканей.
Название документа
"ГОСТ 29104.18-91. Межгосударственный стандарт. Ткани технические. Метод определения стойкости к осыпаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1550)
"ГОСТ 29104.18-91. Межгосударственный стандарт. Ткани технические. Метод определения стойкости к осыпаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 N 1550)
Постановлением Комитета
стандартизации и метрологии СССР
от 27 сентября 1991 г. N 1550
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТКАНИ ТЕХНИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ОСЫПАЕМОСТИ
Industrial fabrics. Method for determination
of resistance to yarns falling off
ГОСТ 29104.18-91
МКС 59.080.80
ОКСТУ 8209
Дата введения
1 января 1993 года
1. Разработан и внесен Государственным комитетом легкой промышленности СССР.
Разработчики:
В.В. Стулов, канд. техн. наук; И.С. Давыдова, канд. техн. наук; В.М. Землякова.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1550.
3. Взамен ГОСТ 3814-81 в части технических тканей.
4. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер раздела, пункта |
5. Переиздание. Октябрь 2004 г.
Настоящий стандарт распространяется на технические ткани и устанавливает метод определения стойкости к осыпаемости.
Сущность метода заключается в определении длины бахромы, образующейся в результате выпадения нитей из ткани под воздействием удара, трения, изгиба и встряхивания и характеризующей стойкость ткани к осыпаемости.
1.1. Отбор проб - по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 1,3 м.
1.2. Из каждой точечной пробы параллельно кромке на расстоянии не менее 50 мм по диагонали вырезают двенадцать элементарных проб по основе и двенадцать элементарных проб по утку размером 100 x 100 мм. Отклонение по длине и ширине элементарной пробы не должно быть более 1 мм.

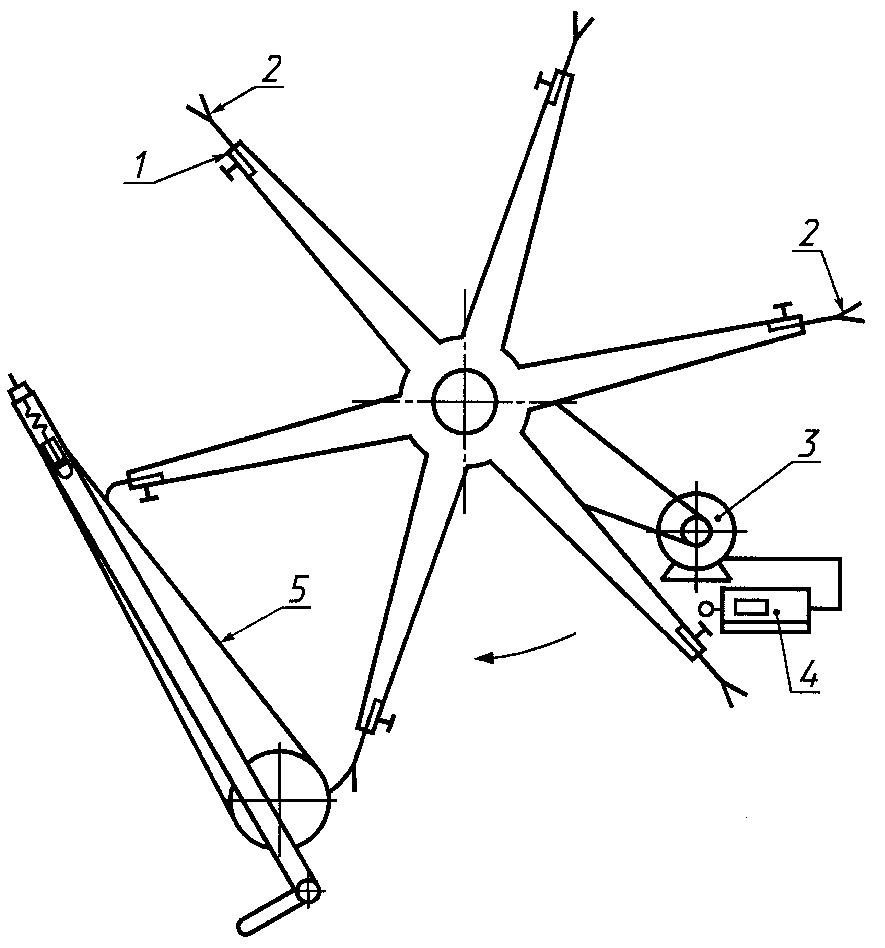

1 - зажим; 2 - элементарная проба ткани;
3 - электродвигатель; 4 - счетчик; 5 - абразив
Для проведения испытаний применяют:
установку в соответствии с чертежом;
сукно шинельное серое арт. 6425 по ГОСТ 27542 (абразив);
линейку металлическую измерительную по ГОСТ 427.
Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681 не менее 24 ч. В этих же условиях проводят испытания.
4.1. Подготовленные элементарные пробы ткани 2 закрепляют в зажимах 1 так, чтобы длина выступающих концов проб составляла (80 +/- 1) мм.
4.2. По шкале счетчика 4 устанавливают 300 циклов перемещения элементарных проб. Установку включают в работу.
Элементарные пробы ткани 2 совершают круговые вращательные движения, подвергаясь в каждом цикле комплексному воздействию удара, трения, изгиба и встряхивания.
4.3. После 300 циклов происходит автоматический останов установки. Элементарные пробы вынимают из зажимов и металлической линейкой измеряют длину бахромы, образовавшейся на концах элементарных проб отдельно по основе и утку. Измерения проводят с погрешностью до 1 мм.
Результаты испытаний записывают в протокол по форме, приведенной в Приложении.
4.4. Смену абразива при испытаниях проводят после каждых 300 тыс. циклов перемещения элементарных проб.
5.1. За осыпаемость ткани (Pос) принимают среднеарифметическое значение результатов испытаний элементарных проб по основе и утку.
Вычисление проводят до первого десятичного знака с последующим округлением до целого числа.
5.2. За окончательный показатель стойкости ткани к осыпаемости принимают наихудший показатель среднеарифметических результатов испытаний по основе и утку.
Обязательное
Наименование ткани
Номер элементарной пробы | Длина бахромы, мм | |
по основе | по утку | |
1 | ||
2 | ||
3 | ||
4 | ||
Осыпаемость ткани P ..................... мм
ос
Дата
Подпись проводившего
испытания
