МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА ЛИНЕЙНАЯ

СФЕРИЧЕСКИЕ ШАРНИРНЫЕ СОЕДИНЕНИЯ ИЗОЛЯТОРОВ

РАЗМЕРЫ

Line accessories. Ball-socket couplings

of insulators. Dimensions

ГОСТ 27396-93

(МЭК 120-84)

Группа Е77

МКС 29.080.10

ОКП 34 4991

Дата введения

1 января 1995 года

Предисловие

1. РАЗРАБОТАН Российской Федерацией

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 120-84 "Размеры шаровых шарнирных соединений и шаровые опорные поверхности элементов гирлянд изоляторов" с дополнительными требованиями, отражающими потребности народного хозяйства

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Казахстан	Казглавстандарт
Российская Федерация	Госстандарт России

3. Постановлением комитета Российской Федерации по стандартизации, метрологии и сертификации от 23 марта 1994 г. N 68 межгосударственный стандарт ГОСТ 27396-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 27396-87

5. ПЕРЕИЗДАНИЕ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Обозначение соответствующего стандарта МЭК	Номер пункта, приложения
ГОСТ 12253-88	МЭК 372-84	2; 5; 10; 15
ГОСТ 27661-88	МЭК 305-78	2

1. Область применения

Настоящий стандарт распространяется на тарельчатые и длинностержневые высоковольтные изоляторы и на примыкающие к ним металлические соединительные элементы - линейную арматуру.

2. Цель

Целью разработки настоящего стандарта является определение размеров ряда стандартных соединений пестик-гнездо, использующих стандартные запирающие устройства по ГОСТ 12253, для обеспечения взаимозаменяемости изоляторов и арматуры, поставляемых различными изготовителями.

Примечание - В стандарте рассмотрены только размеры, необходимые для сборки. Свойства материала и рабочие нагрузки не нормированы. Связь размеров с классами прочности осуществлена в ГОСТ 27661 и в приложении Б.

Дополнительные требования, отражающие потребности народного хозяйства, отмечены вертикальной чертой слева.

3. План стандарта

Настоящий стандарт включает в себя пункты, в которых приведены шесть типоразмеров соединений, определяемых условными диаметрами стержней, и которые составляют основу стандарта. Каждый типоразмер установлен в соответствии с размерами пестика, гнезда и подвесного проходного калибра, определяющего возможность сцепления, указанными в пунктах 9, 10, 11. Размеры двусторонних пестиков для соединения двух гнезд указаны в п. 12.

Зазоры и условия запирания приведены в пунктах 13 и 14.

Размеры отверстия для замка представлены в пунктах 15 и 16.

Все размеры даны в миллиметрах.

Для соединения пестик-гнездо все размеры относятся к готовому изделию, полученному после всех операций обработки поверхности.

Крайние положения пестика в гнезде указаны в приложении А.

Калибры для контроля размеров пестиков и гнезд приведены в приложении В.

4. Пестик

Размеры пестика должны соответствовать указанным в пункте 9.

Основные размеры, задающие форму пестика - h₁, d₂, r₁, r₂. Размер r₃ дан для справки, поскольку его точное значение может быть получено только геометрическим построением. Кроме того, значение диаметра пестика d₁ не должно превышать значений, указанных на длине, равной H₃ соответствующего изношенного подвесного проходного калибра (см. пункт 11).

5. Гнездо

Внутренняя поверхность гнезда должна иметь размеры, указанные в пункте 10, в котором приведена также минимальная высота замка.

Примечания

1. Гнезда, соответствующие требованиям, приведенным в пункте 10, показаны с плоскими днищами. Гнезда с округленными нижними поверхностями с радиусами кривизны не менее чем размеры r₂ пестиков также могут быть использованы. В этом случае размеры R₅ должны быть соответственно уменьшены.

2. Условный размер 16 мм в соответствии с требованиями пункта 10 включает в себя два различных гнезда: гнездо для стандартного пестика и его более ранних образцов с r₁ = 23 (исполнение A) и гнездо для пестиков с r₂ = 50 (исполнение B). Исполнения A и B отличаются одно от другого только размерами H₁, H₂ и T. Использование исполнения A, имеющего меньшие размеры, предпочтительно в тех случаях, когда монтаж с пестиками не требует применения исполнения B.

3. Минимальную внутреннюю высоту H₂ рассчитывают для замка минимальной высотой T, помещенного на дно гнезда. Если замок имеет

высоту или если он помещен выше дна гнезда, то размер H₂ должен быть соответственно увеличен настолько, чтобы зазор между пестиком и верхней поверхностью замка остался без изменения.

При использовании замков по ГОСТ 12253 высота H₂ должна соответствовать требованиям пункта 6 настоящего стандарта.

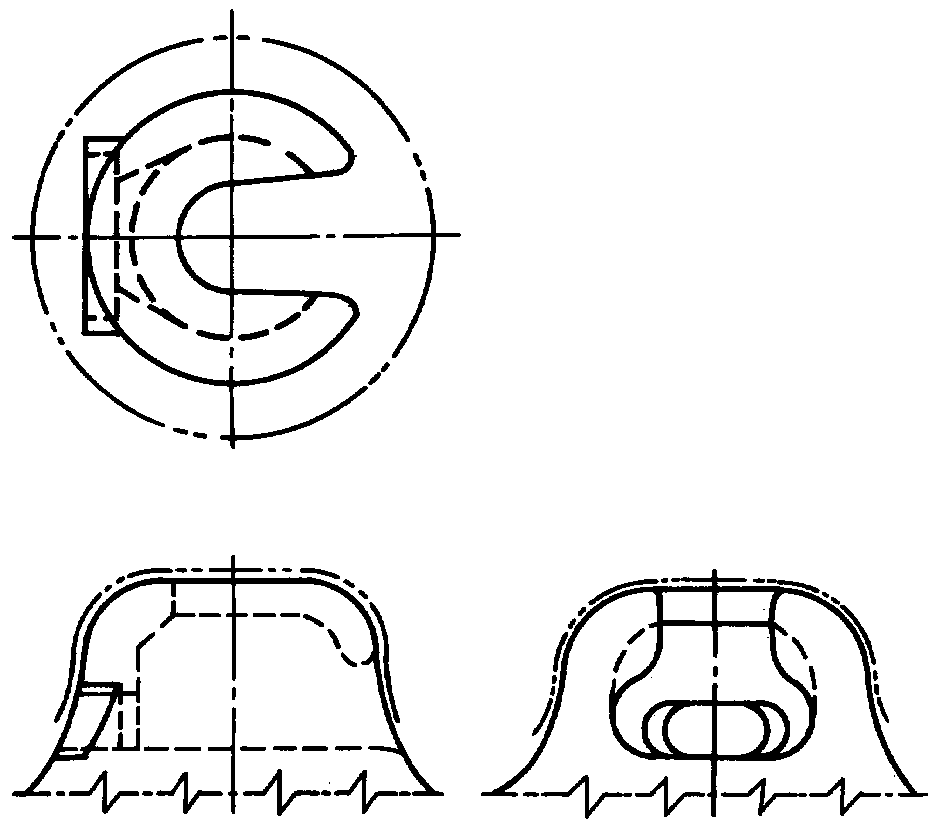

6. Подвесной проходной калибр

Внешние размеры гнезда не подлежат нормированию, однако они должны допускать прохождение подвесного проходного калибра согласно требованиям пункта 11.

7. Нижняя часть изолятора

Форма нижней части изолятора должна допускать возможность монтажа с использованием шапки, имеющей максимальные внешние размеры согласно требованиям пункта 6.

8. Замок

Замки W-образные и типа шплинт должны иметь конструкцию, обеспечивающую фиксацию пестика минимального размера в гнезде максимального размера. Это требование должно быть выполнено лишь в том случае, если значение высоты T такого замка не менее значений, указанных в пункте 5.

9. Размеры пестика

Рисунок 1

Таблица 1

Условный размер	d₁	d₂	h₁	r₁	r₂	r₃ <*>	r₄
11				35	35	3,5
16				23	50	3,0
20				27	60	5,7
24				40	70	6,6
28				55	80	8,0
32				70	90	10,0
<*> Размер для справок. Примечание - По согласованию между изготовителем и потребителем допускается изготовлять пестики с предельными отклонениями по диаметру d₁ минус 1,5 мм для условных размеров от 11 до 24; минус 1,7 мм - для условных размеров от 28 до 32 и 0,5 мм по высоте h₁, при этом минимальные значения эффективности стопорения S мин. должны соответствовать указанным в таблице 6.

10. Размеры гнезда

Рисунок 2

Таблица 2

Условный размер	D₁	D₂ мин.	D₃ мин.	H₁	H₂ для W-образного замка, мин	H₂ <3> для шплинта	R₁	R₃	R₄	R₅	T <2> мин.
11		24,5	24,5		15,5	16,3	35	4	1,5	4	4,8
16A <1>		34,5	34,5		20,5	21,6	23	3	3,0	5	5,5
16B <1>		34,5	34,5		25,0	25,5	23	3	3,0	5	7,9
20		42,5	42,5		28,5	29,3	27	6	3,5	7	7,0
24		51,0	51,0		32,5	33,5	40	5	4,0	10	8,7
28		59,0	59,0		36,5	37,4	55	8	4,5	12	10,0
32		67,5	67,5		42,0	43,0	70	10	5,0	14	11,5
<1> См. примечание 2 к пункту 5. <2> Высота замка. <3> Приводятся наибольшие значения, так как в этом случае шплинт не всегда находится на дне гнезда. Положение стандартного шплинта определяется высотой H₃ центра отверстия, диаметром D₄ (см. 15) и размером F₂ (ГОСТ 12253); на это положение также оказывает влияние расположение концов шплинта, которые находятся в контакте с гнездом. Величина H₃ обеспечивает правильный зазор для шплинтов.

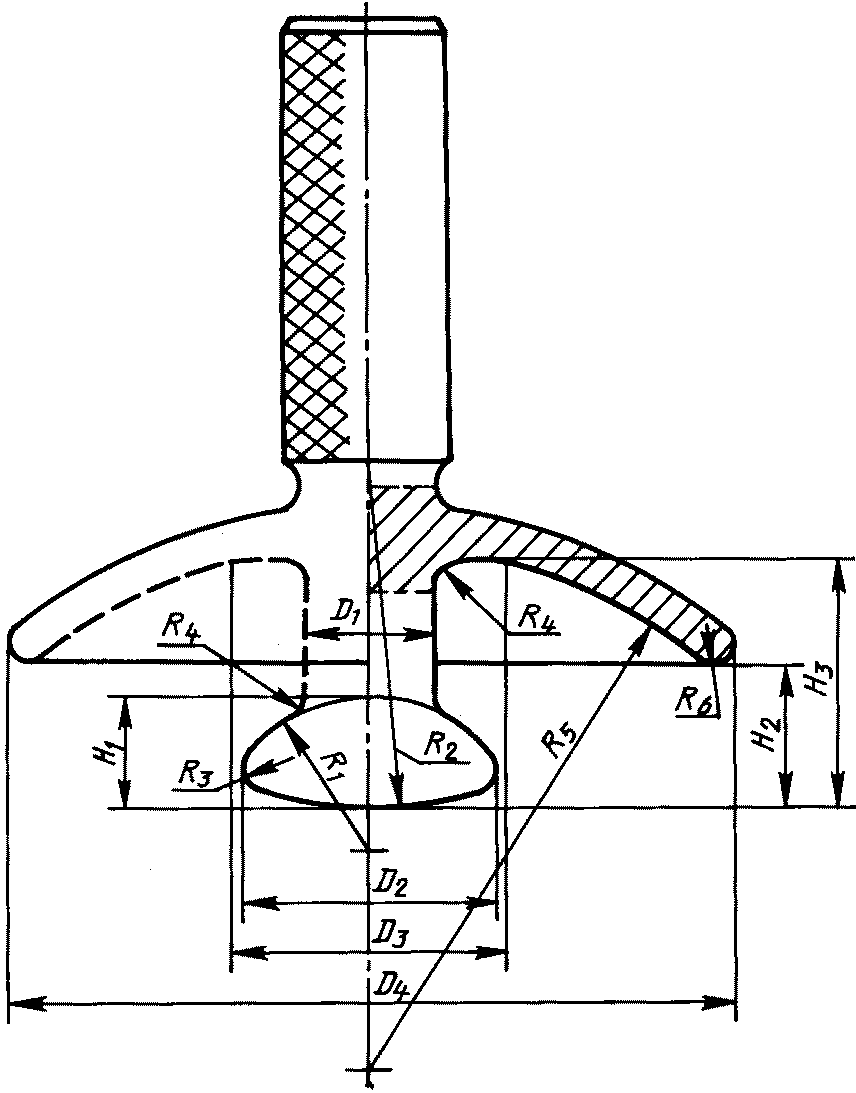

11. Размеры подвесного проходного калибра

Рисунок 3

Таблица 3

Условный размер	Калибр	D₁	D₂	D₃	D₄	H₁	H₂	H₃	R₁	R₂	R₃	R₄	R₅	R₆
11	Новый:
	макс. контур <1>	12,000	22,950	25,322	60,15	9,250	17,775	23,775	35,075	35,075	3,631	1,450	49,70	2,80
	номин. контур	11,980	22,920	25,348	59,95	9,220	17,860	23,860	35,060	35,060	3,616	1,460	49,80	2,70
	мин. контур <1>	11,960	22,890	25,374	59,75	9,190	17,945	23,945	35,045	35,045	3,601	1,470	49,90	2,60
	Изношенный предельный <2>	11,900	22,800	25,400	59,55	9,100	18,000	24,000	35,000	35,000	3,556	1,500	50,00	2,50
16	Новый:
	макс. контур <1>	17,122	33,490	35,326	90,59	13,572	20,686	31,786	23,086	50,086	3,071	2,939	71,70	2,80
	номин. контур	17,096	33,450	35,351	90,39	13,536	20,768	31,868	23,068	50,068	3,055	2,952	71,80	2,70
	мин. контур <1>	17,070	33,410	35,376	90,19	13,500	20,850	31,950	23,050	50,050	3,039	2,965	71,90	2,60
	Изношенный предельный <2>	17,000	33,300	35,400	89,99	13,400	20,900	32,000	23,000	50,000	2,993	3,000	72,00	2,50
20	Новый:
	макс. контур <1>	21,150	41,220	45,484	120,95	19,702	25,551	42,151	27,101	60,101	5,845	3,425	89,55	3,45
	номин. контур	21,120	41,170	45,523	120,65	19,656	25,678	42,278	27,078	60,078	5,824	3,440	89,70	3,30
	мин. контур <1>	21,090	41,120	45,561	120,35	19,610	25,805	42,405	27,055	60,055	5,803	3,455	89,85	3,15
	Изношенный предельный <2>	21,000	41,000	45,600	120,05	19,500	25,900	42,500	27,000	60,000	5,753	3,500	90,00	3,00
24	Новый:
	макс. контур <1>	25,172	49,250	50,490	140,90	21,242	25,971	46,171	40,121	70,121	6,732	3,914	104,55	3,45
	номин. контур	25,136	49,190	50,527	140,60	21,186	26,093	46,293	40,093	70,093	6,706	3,932	104,70	3,30
	мин. контур <1>	25,100	49,130	50,564	140,30	21,130	26,215	46,415	40,065	70,065	6,680	3,950	104,85	3,15
	Изношенный предельный <2>	25,000	49,000	50,600	140,00	21,000	26,300	46,500	40,000	70,000	6,615	4,000	105,00	3,00
28	Новый:
	макс. контур <1>	29,190	57,290	66,870	165,94	23,770	29,100	51,100	55,135	80,135	7,994	4,414	129,55	3,45
	номин. контур	29,150	57,215	66,915	165,64	23,708	29,250	51,250	55,104	80,104	7,967	4,432	129,70	3,30
	мин. контур <1>	29,110	57,140	66,960	165,34	23,646	29,400	51,400	55,073	80,073	7,938	4,450	129,85	3,15
	Изношенный предельный <2>	29,000	57,000	67,000	165,04	23,500	29,500	51,500	55,000	80,000	7,864	4,500	130,00	3,00
32	Новый:
	макс. контур <1>	33,220	65,310	85,800	198,45	27,300	34,000	61,400	70,150	90,150	9,719	4,914	149,55	3,45
	номин. контур	33,170	65,230	85,850	198,22	27,225	34,175	61,600	70,112	90,113	9,683	4,932	149,70	3,30
	мин. контур <1>	33,120	65,150	85,900	197,98	27,150	34,350	61,800	70,075	90,075	9,647	4,950	149,85	3,15
	Изношенный предельный <2>	33,000	65,000	86,000	197,83	27,000	34,500	62,000	70,000	90,000	9,572	5,000	150,00	3,00
<1> Размеры нового калибра должны быть заключены между максимальным и минимальным их значениями. <2> См. приложение В1.

12. Размеры двусторонних пестиков

Рисунок 4

Таблица 4

Условный размер	h₄
11
16
20
24
28
32

Требования к остальным размерам см. в пункте 9.

13. Зазоры между пестиком и гнездом

Рисунок 5

Таблица 5

Условный размер	D₁ - d₁		D₂ - d₂ мин.	D₃ - d₂	P		Q <1> мин.
Условный размер	мин.	макс.	D₂ - d₂ мин.	D₃ - d₂	мин.	макс.	Q <1> мин.
11	0,6	3,0	1,7	1,7	1,4	3,9	1,6
16A	2,2	5,0	1,2	1,2	1,1	4,0	1,6
16B	2,2	5,0	1,2	1,2	3,6	6,5	3,7
20	2,0	5,4	1,5	1,5	1,0	4,5	2,0
24	2,5	6,4	2,0	2,0	2,5	6,7	2,8
28	3,0	7,4	2,0	2,0	2,5	7,2	3,0
32	3,0	7,9	2,5	2,5	3,0	8,2	3,5
<1> Зазор между пестиком и замком.

14. Эффективность запирания гнезда

T - номинальная высота замка; S - эффективность стопорения

Рисунок 6

Таблица 6

Условный размер	S мин.
11	0,9
16A	1,5
16B	1,4
20	2,5
24	2,0
28	2,8
32	3,3

15. Размеры отверстия под шплинт

Рисунок 7

Таблица 7

Условный размер	D₄	D₅	H₃	K мин.	L макс.
11	7,5 +/- 0,4	13,5		3,5 +/- 0,6	24
16A	9,5 +/- 0,5	16,0		4,0 +/- 0,7	32
16B	10,0 +/- 0,5	18,0		5,0 +/- 1,0	32
20	10,0 +/- 0,5	18,0		5,0 +/- 1,0	40
24	12,0 +/- 0,5	21,5		6,0 +/- 1,0	51
28	13,0 +/- 0,5	24,0		7,0 +/- 1,2	59
32	15,0 +/- 0,5	28,0		8,0 +/- 1,4	68

Значения размеров указаны для стандартных шплинтов и их вариантов (ГОСТ 12253).

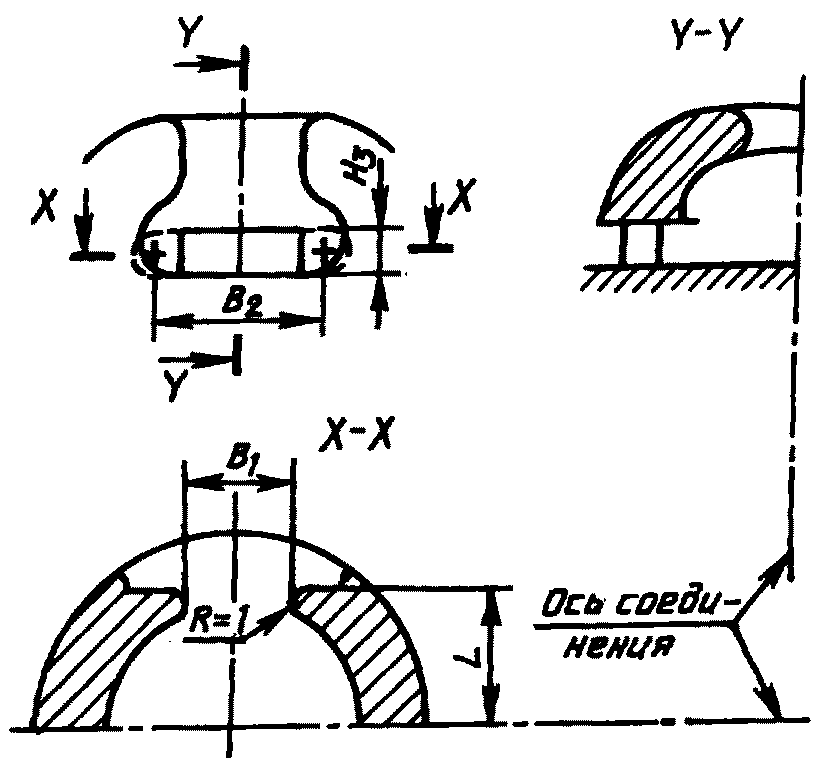

16. Размеры отверстия под W-образный замок

Рисунок 8

Таблица 8

Условный размер	B₁	B₂ мин.	H₃	L макс.
11	12,5 +/- 0,8	24,0	6,5 +/- 0,8	18
16A	16,0 +/- 1,0	33,0	7,0 +/- 0,8	24
16B	16,0 +/- 1,0	33,0	9,5 +/- 0,8	24
20	17,0 +/- 1,0	34,0	8,5 +/- 0,8	29
24	17,5 +/- 1,0	34,5	10,5 +/- 0,8	34
28	20,0 +/- 1,0	39,0	11,5 +/- 0,8	42
32	22,0 +/- 1,0	42,0	13,0 +/- 0,8	48

B₂ - длина, на которой высота H₃ должна быть проконтролирована. За пределами B₂ форма гнезда не имеет значения.

Приложение А

(рекомендуемое)

СКОЛЬЖЕНИЕ И КАЧЕНИЕ ПЕСТИКА В ГНЕЗДЕ

А1. Скольжение пестика в гнезде

Рисунок 9

Таблица 9

Условный размер
11	1,3
16A	4,0
16B	4,0
20	3,3
24	2,7
28	2,5
32	2,0

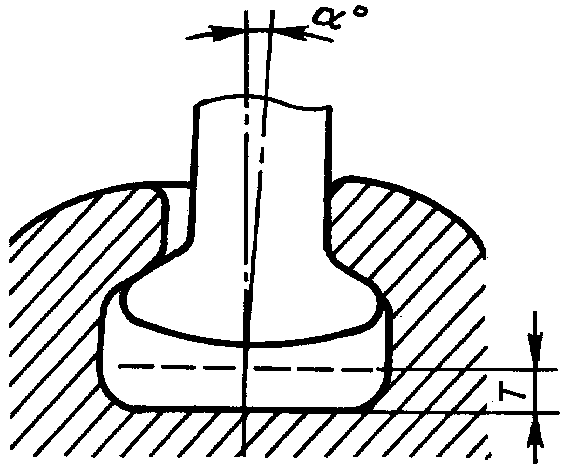

А2. Качение пестика в гнезде

Рисунок 10

Таблица 10

Условный размер	<1>
11	12,0
16A	9,5
16B	12,0
20	9,0
24	10,0
28	9,0
32	9,0
<1> Значение соответствует допускаемым значениям H₂.

Приложение Б

(справочное)

СВЯЗЬ РАЗМЕРОВ С КЛАССАМИ ПРОЧНОСТИ ЭЛЕМЕНТОВ ГИРЛЯНД

СТЕРЖНЕВЫХ И ДЛИННОМЕРНЫХ ИЗОЛЯТОРОВ

Механическая разрушающая нагрузка, кН	Условный размер
40	11
60	11
70	16
100	16
120	16
160	20
210	20
250	-
300	24
400	28
530	32

Приложение В

(рекомендуемое)

РЕКОМЕНДУЕМЫЕ КАЛИБРЫ

В.1. Система допусков

Допуски на калибры соответствуют принятым в системе ИСО. Это означает, что непроходные калибры имеют лишь допуски на обработку, симметрично расположенные по отношению к соответствующему допуску детали, которая составляет часть пестика и гнезда. Это означает также, что проходные калибры имеют допустимый износ и допуски на обработку, заключенные внутри поля допуска детали, которая составляет часть пестика и гнезда.

Примечание - Что касается проходных калибров, то каждая страна свободна определять величину допустимого износа с целью расширить предложенные допуски на обработку. Калибры, износ которых превысил установленные для калибров, пределы использованию больше не подлежат.

В.2. Изготовление калибров

Используемые материалы, определение их твердости, способы окончательной обработки поверхности и покрытия поверхности, а также технологический процесс изготовления калибров в разных странах могут быть различными. Значит, следующие рекомендации представляют собой лишь общие указания:

- толщина калибров для пестиков не должна превышать 5 мм;

- значение толщины калибров с круглым отверстием должно быть несколько выше указанного значения;

- рекомендуемый металл - сталь, закаленная в масле, без отпуска;

- твердость по Роквеллу для уменьшения деформации и износа должна быть HRC 62 ... 63;

- шероховатость поверхности не должна превышать 4 мкм;

- в некоторых случаях твердое хромирование может повышать сопротивление износу.

Примечание - С целью обеспечить контроль калибров для гнезда необходимо провести шлифование части калибра с диаметром D₁ или предусмотреть центровочное отверстие. Центровочное отверстие удаляет часть криволинейной поверхности, что уменьшает допуск на обработку.

В.3. Контроль пестика

1 - стержень; 2 - пестик

Рисунок 11

а) Стержень и пестик должны проходить, по крайней мере, в одном направлении через проходные калибры для высоты пестика, диаметра и длины стержня (см. приложение В.5).

б) Пестик должен проходить через проходной калибр для диаметра пестика (см. приложение В.6).

в) Стержень и пестик не должны проходить ни в одном направлении через непроходной калибр для высоты пестика (см. приложение В.7).

г) Пестик не должен проходить ни в одном направлении через непроходной калибр для диаметра пестика (см. приложение В.8).

д) Стержень не должен входить ни в одном направлении в непроходной калибр для диаметра стержня (см. приложение В.9).

В.4. Контроль гнезда

Рисунок 12

а) Проходные калибры для высоты, ширины входного отверстия гнезда и ширины внутренней полости должны входить во входное отверстие гнезда.

б) Высота и диаметр внутренней полости гнезда должны позволять вращение на 180° проходного калибра для диаметра и высоты внутренней полости внутри гнезда.

в) Высота входного отверстия гнезда не должна пропускать непроходной калибр для высоты входного отверстия (см. приложение В.12).

г) Непроходной калибр для ширины внутренней полости не должен проходить через входное отверстие гнезда (см. приложение В.13).

Примечание - Контур, отмеченный штрих-пунктирной линией (___...___....), должен обеспечивать проход подвесного проходного калибра (см. пункт 11).

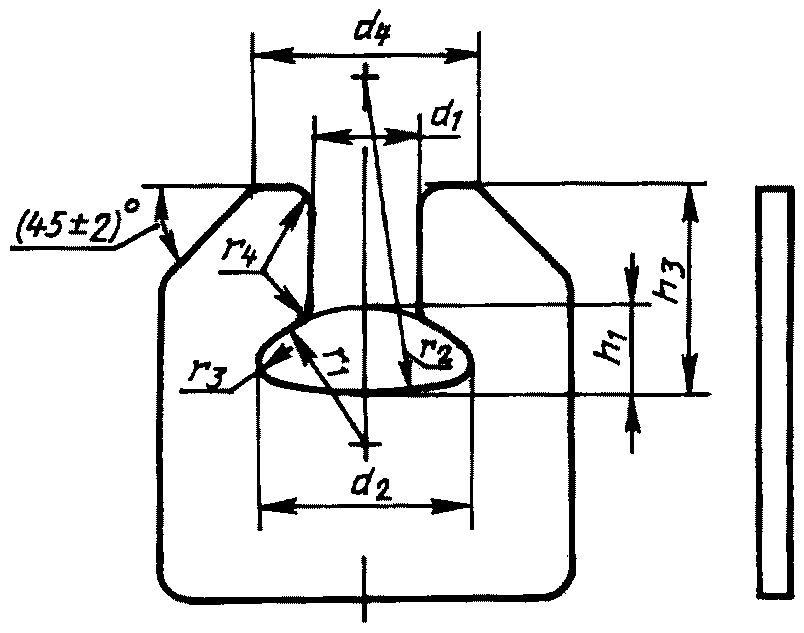

В.5. Проходной калибр для высоты головки пестика, диаметра

и длины его цилиндрической части

Рисунок 13

Таблица 11

Условный размер	Калибр	d₁	d₂	d₄	h₁	h₃	r₁	r₂	r₃	r₄
11	Новый:
	мин. контур <1>	11,826	22,712	25,5	9,008	24,11	34,954	34,954	3,509	2,537
	номин. контур	11,836	22,728	25,0	9,024	24,08	34,962	34,962	3,517	2,532
	макс. контур <1>	11,846	22,744	24,5	9,040	24,05	34,970	34,970	3,525	2,527
	Изношенный предельный <2>	11,900	22,800	24,0	9,100	24,00	35,000	35,000	3,556	2,500
16	Новый
	мин. контур <1>	16,922	33,204	35,5	13,304	32,14	22,952	49,952	2,945	4,039
	номин. контур	16,932	33,222	35,0	13,320	32,10	22,960	49,960	2,952	4,034
	макс. контур <1>	16,942	33,240	34,5	13,336	32,06	22,968	40,968	2,959	4,029
	Изношенный предельный <2>	17,000	33,300	34,0	13,400	32,000	23,000	50,000	2,993	4,000
20	Новый
	мин. контур <1>	20,916	40,900	45,5	19,400	42,64	26,950	59,950	5,703	4,542
	номин. контур	20,928	40,920	45,0	19,418	42,60	26,959	59,959	5,711	4,536
	макс. контур <1>	20,940	40,940	44,5	19,436	42,56	26,968	59,968	5,719	4,530
	Изношенный предельный <2>	21,000	41,000	44,0	19,500	42,50	27,000	60,000	5,753	4,500
24	Новый
	мин. контур <1>	24,912	48,890	50,5	20,888	46,65	39,944	69,944	6,558	5,544
	номин. контур	24,924	48,912	50,0	20,908	46,61	39,954	69,954	6,567	5,538
	макс. контур <1>	24,936	48,934	49,5	20,928	46,57	39,964	69,964	6,577	5,532
	Изношенный предельный <2>	25,000	49,000	49,0	21,000	46,50	40,000	70,000	6,615	5,500
28	Новый
	мин. контур <1>	28,906	56,881	68,5	23,380	51,66	54,940	79,940	7,803	6,044
	номин. контур	28,919	56,905	68,0	23,402	51,62	54,951	79,951	7,814	6,038
	макс. контур <1>	28,932	56,929	67,5	23,424	51,58	54,962	79,962	7,825	6,032
	Изношенный предельный <2>	29,000	57,000	67,0	23,500	51,50	55,000	80,000	7,864	6,000
32	Новый
	мин. контур <1>	32,899	64,871	87,5	26,868	62,16	69,934	89,934	9,506	6,544
	номин. контур	32,913	64,897	87,0	26,892	62,12	69,946	89,946	9,517	6,538
	макс. контур <1>	32,927	64,923	86,5	26,916	62,08	69,958	89,958	9,528	6,532
	Изношенный предельный <2>	33,000	65,000	86,0	27,000	62,00	70,000	90,000	9,572	6,500
<1> Размеры нового калибра должны быть заключены между минимальным и максимальным их значениями. <2> См. приложение В.1.

В.6. Проходной калибр для диаметра головки пестика

Рисунок 14

Таблица 12

Условный размер	Калибр	d₂
11	Новый	22,728 +/- 0,011
11	Изношенный <1>	22,800
16	Новый	33,223 +/- 0,012
16	Изношенный <1>	33,300
20	Новый	40,920 +/- 0,013
20	Изношенный <1>	41,000
24	Новый	48,913 +/- 0,014
24	Изношенный <1>	49,000
28	Новый	56,908 +/- 0,015
28	Изношенный <1>	57,000
32	Новый	64,903 +/- 0,016
32	Изношенный <1>	65,000
<1> См. приложение В.1.

В.7. Непроходной калибр для высоты головки пестика

Рисунок 15

Таблица 13

Условный размер	Калибр	d₁	d₄	d₅	h₁	h₄	r₁	r₆
11	Мин. контур <1>	16,08	18,60	12,3	7,884	15,5	34,992	3,7
	Номин. контур	16,10	18,40	12,0	7,900	16,0	35,000	4,0
	Макс. контур <1>	16,12	18,20	11,7	7,916	16,5	35,008	4,3
16	Мин. контур <1>	23,66	30,3	18,3	12,084	21,5	22,992	4,7
	Номин. контур	23,70	30,0	18,0	12,100	22,0	23,000	5,0
	Макс. контур <1>	23,74	29,7	17,7	12,116	22,5	23,008	5,3
20	Мин. контур <1>	28,36	36,3	23,3	18,082	29,5	26,991	6,7
	Номин. контур	28,42	36,0	23,0	18,100	30,0	27,000	7,0
	Макс. контур <1>	28,48	35,7	22,7	18,118	30,5	27,009	7,3
24	Мин. контур <1>	34,48	42,3	28,3	19,280	31,5	39,990	7,7
	Номин. контур	34,54	42,0	28,0	19,300	32,0	40,000	8,0
	Макс. контур <1>	34,60	41,7	27,7	19,320	32,5	40,010	8,3
28	Мин. контур <1>	36,9	47,3	32,3	21,678	44,5	54,989	9,7
	Номин. контур	37,0	47,0	32,0	21,700	45,0	55,000	10,0
	Макс. контур <1>	37,1	46,7	31,7	21,722	45,5	55,011	10,3
32	Мин. контур <1>	40,88	52,3	36,3	25,076	47,5	69,988	11,7
	Номин. контур	41,00	52,0	36,0	25,100	48,0	70,000	12,0
	Макс. контур <1>	41,12	51,7	35,7	25,124	48,5	70,012	12,3
<1> Размеры калибра должны находиться между минимальным и максимальным их значениями.

В.8. Непроходной калибр для диаметра головки пестика

Рисунок 16

Таблица 14

Условный размер	d₂	h₄	h₅	r₆
11	21,500 +/- 0,011	10,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,5
16	31,800 +/- 0,012	12,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,5
20	39,400 +/- 0,013	18,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,5
24	47,200 +/- 0,014	20,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,5
28	55,100 +/- 0,015	22,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,5
32	62,900 +/- 0,016	25,0 +/- 0,5	1,0 +/- 0,3	1,5 +/- 0,58

В.9. Непроходной калибр для диаметра

цилиндрической части пестика

Рисунок 17

Таблица 15

Условный размер	d₁	d₄	h₄	h₅
11	10,800 +/- 0,009	15,0 +/- 0,5	12,0 +/- 0,5	1,0 +/- 0,3
16	15,800 +/- 0,010	20,0 +/- 0,5	15,0 +/- 0,5	1,0 +/- 0,3
20	19,700 +/- 0,012	25,0 +/- 0,5	18,0 +/- 0,5	1,0 +/- 0,3
24	23,600 +/- 0,012	30,0 +/- 0,5	23,0 +/- 0,5	1,0 +/- 0,3
28	27,500 +/- 0,013	35,0 +/- 0,5	27,0 +/- 0,5	1,0 +/- 0,3
32	31,400 +/- 0,014	40,0 +/- 0,5	31,0 +/- 0,5	1,0 +/- 0,3
│ Примечание - Основные размеры непроходного калибра для │цилиндрической части пестика в соответствии с примечанием к │таблице 1 устанавливает изготовитель.

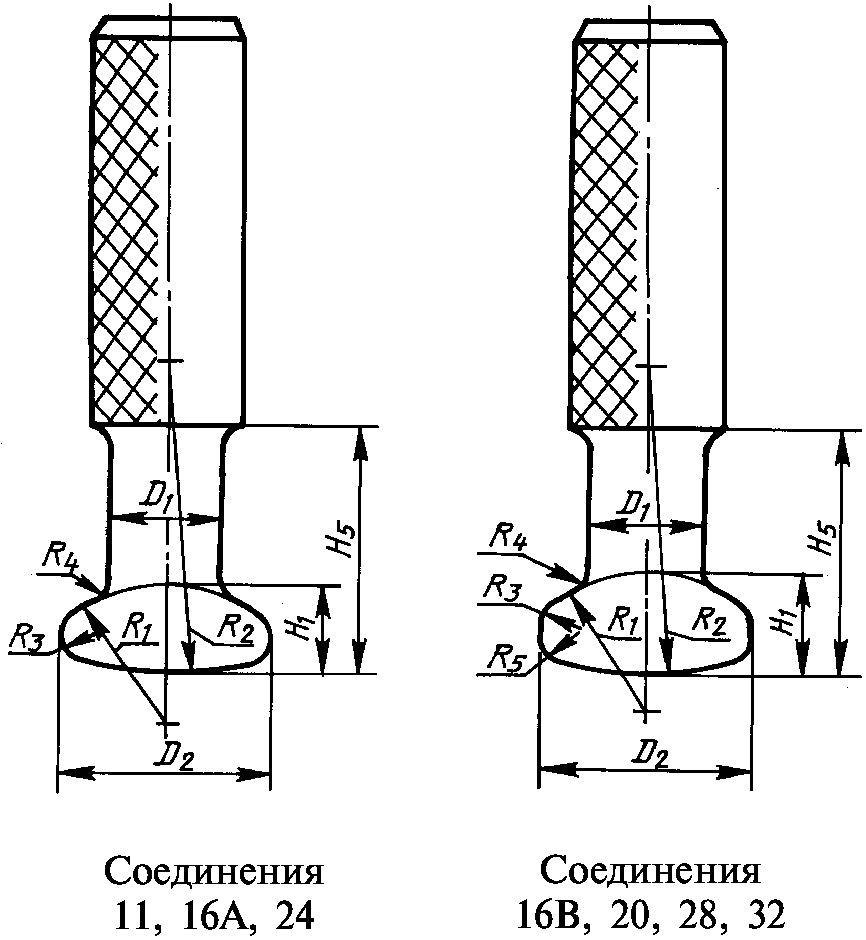

В.10. Проходной калибр для высоты входного отверстия, ширины

входного отверстия и ширины внутренней полости гнезда

Рисунок 18

Таблица 16

Условный размер	Калибр	D₁	D₂	H₁	H₅	R₁	R₂	R₃	R₄	R₅
11	Новый:
	макс. контур <1>	12,584	24,590	10,596	30,5	35,048	35,048	4,222	1,458	-
	номин. контур	12,572	24,578	10,580	30,0	35,040	35,040	4,213	1,464	-
	мин. контур <1>	12,560	24,566	10,564	29,5	35,032	35,032	4,205	1,470	-
	Изношенный предельный <3>	12,500	24,500	10,500	29,0	35,000	35,000	4,173	1,500	-
16A <2>	Новый:
	макс. контур <1>	19,294	34,602	14,608	40,5	23,054	50,054	3,338	2,953	-
	номин. контур	19,280	34,588	14,588	40,0	23,044	50,044	3,325	2,960	-
	мин. контур <1>	19,266	34,574	14,568	39,5	23,034	50,034	3,311	2,967	-
	Изношенный предельный <3>	19,200	34,500	14,500	39,0	23,000	50,000	3,281	3,000	-
16B <2>	Новый:
	макс. контур <1>	19,294	34,602	17,108	40,5	23,054	50,054	3,051	2,953	3,051
	номин. контур	19,280	34,588	17,088	40,0	23,044	50,044	3,044	2,960	3,044
	мин. контур <1>	19,266	34,574	17,068	39,5	23,034	50,034	3,037	2,967	3,037
	Изношенный предельный <3>	19,200	34,500	17,000	39,0	23,000	50,000	3,000	3,000	3,000
20	Новый:
	макс. контур <1>	23,116	42,630	20,632	50,5	27,066	60,066	6,065	3,442	5,565
	номин. контур	23,098	42,610	20,606	50,0	27,053	60,053	6,055	3,451	5,555
	мин. контур <1>	23,080	42,590	20,580	49,5	27,040	60,040	6,045	3,460	5,545
	Изношенный предельный <3>	23,000	42,500	20,500	49,0	27,000	60,000	6,000	3,500	5,500
24	Новый:
	макс. контур <1>	27,630	51,150	23,652	55,5	40,076	70,076	7,898	3,935	-
	номин. контур	27,610	51,126	23,622	55,0	40,061	70,061	7,881	3,945	-
	мин. контур <1>	27,590	51,102	23,592	54,5	40,046	70,046	7,864	3,955	-
	Изношенный предельный <3>	27,500	51,000	23,500	54,0	40,000	70,000	7,821	4,000	-
28	Новый:
	макс. контур <1>	32,144	59,166	26,170	60,5	55,085	80,085	8,083	4,429	10,083
	номин. контур	32,122	59,138	26,135	60,0	55,067	80,068	8,069	4,440	10,069
	мин. контур <1>	32,100	59,110	26,100	59,5	55,050	80,050	8,055	4,451	10,055
	Изношенный предельный <3>	32,000	59,000	26,000	59,0	55,000	80,000	8,000	4,500	10,000
32	Новый:
	макс. контур <1>	36,158	67,680	30,190	70,5	70,095	90,095	10,090	4,923	11,890
	номин. контур	36,134	67,650	30,150	70,0	70,075	90,075	10,075	4,935	11,875
	мин. контур <1>	36,110	67,620	30,110	69,5	70,055	90,055	10,060	4,947	11,860
	Изношенный предельный <3>	36,000	67,500	30,000	69,0	70,000	90,000	10,000	5,000	11,800
<1> Размеры нового калибра должны быть заключены между максимальным и минимальным их значениями. <2> См. примечание 2 к пункту 5. <3> См. приложение В.1.

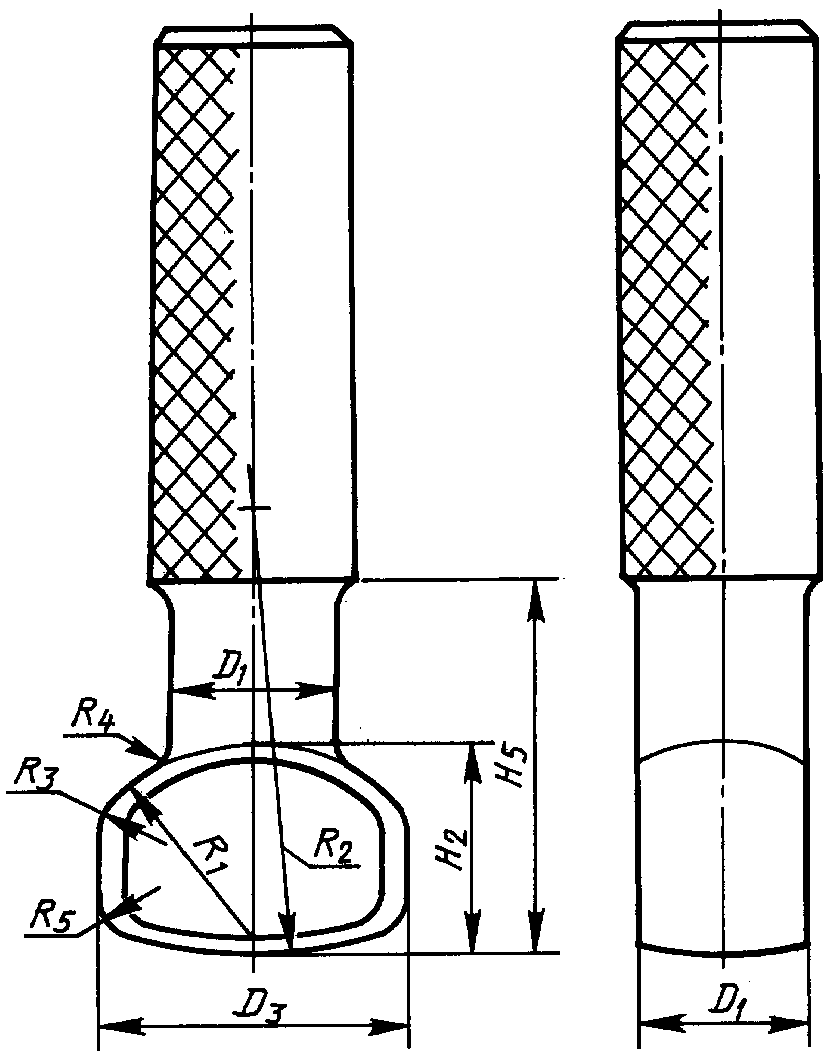

В.11. Проходной калибр для высоты и диаметра

внутренней полости гнезда

Рисунок 19

Таблица 17

Условный размер

Калибр

D₁

D₃

H₂ для W-образного замка

H₂ для шплинта <4>

H₅

R₁

R₂

R₃

R₄

R₅

Новый:

макс. контур <1>

12,584

24,590

15,596

16,396

30,5

35,048

4,045

1,458

4,045

номин. контур

12,572

24,578

15,580

16,380

30,0

35,040

4,039

1,464

4,039

мин. контур <1>

12,560

24,566

15,564

16,364

29,5

35,032

4,033

1,470

4,033

Изношенный

предельный <3>

12,500

24,500

15,500

16,300

29,0

35,000

4,000

1,500

4,000

16A <2>

Новый:

макс. контур <1>

19,294

34,602

20,608

21,708

40,5

23,054

50,054

3,051

2,953

3,051

номин. контур

19,280

34,588

20,588

21,688

40,0

23,044

50,044

3,044

2,960

3,044

мин. контур <1>

19,266

34,574

20,568

21,668

39,5

23,034

50,034

3,037

2,967

3,037

Изношенный

предельный <3>

19,200

34,500

20,500

21,600

39,0

23,000

50,000

3,000

16B <2>

Новый:

макс. контур <1>

19,294

34,602

25,108

25,608

40,5

23,054

50,054

3,051

2,953

3,051

номин. контур

19,280

34,588

25,088

25,588

40,0

23,044

50,044

3,044

2,960

3,044

мин. контур <1>

19,266

34,574

25,068

25,568

39,5

23,034

50,034

3,037

2,967

3,037

Изношенный

предельный <3>

19,200

34,500

25,000

25,500

39,0

23,000

50,000

3,000

Новый:

макс. контур <1>

23,116

42,630

28,632

29,432

50,5

27,066

60,066

6,065

3,442

6,065

номин. контур

23,098

42,610

28,606

29,406

50,0

27,053

60,053

6,055

3,451

6,055

мин. контур <1>

23,080

42,590

28,580

29,380

49,5

27,040

60,040

6,045

3,460

6,045

Изношенный

предельный <3>

23,000

42,500

28,500

29,300

49,0

27,000

60,000

6,000

3,500

6,000

Новый:

макс. контур <1>

27,630

51,150

32,652

33,652

55,5

40,076

70,076

5,075

3,935

8,075

номин. контур

27,610

51,126

32,622

33,622

55,0

40,061

70,061

5,063

3,945

8,063

мин. контур <1>

27,590

51,102

32,592

33,592

54,5

40,046

70,046

5,051

3,955

8,051

Изношенный

предельный <3>

27,500

51,000

32,500

33,500

54,0

40,000

70,000

5,000

4,000

8,000

ИС МЕГАНОРМ: примечание.

Значение D₃ для ячейки "номин. контур" дано в соответствии с официальным текстом документа.

Новый:

макс. контур <1>

32,144

59,166

36,670

35,570

60,5

55,085

80,085

8,083

4,429

8,083

номин. контур

32,122

50,138

36,635

37,535

60,0

55,067

80,068

8,069

4,440

8,069

мин. контур <1>

32,100

59,110

36,600

37,500

59,5

55,050

80,050

8,055

4,451

8,055

Изношенный

предельный <3>

32,000

59,000

36,500

37,400

59,0

55,000

80,000

8,000

4,500

8,000

Новый:

макс. контур <1>

36,158

67,680

42,190

43,190

70,5

70,095

90,095

10,090

4,923

10,090

номин. контур

36,134

67,650

42,150

43,150

70,0

70,075

90,075

10,075

4,935

10,075

мин. контур <1>

36,110

67,620

42,110

43,110

69,5

70,055

90,055

10,060

4,967

10,060

Изношенный

предельный <3>

36,000

67,500

42,000

43,000

69,0

70,000

90,000

10,000

5,000

10,000

<1> Размеры нового калибра должны быть заключены между максимальным и минимальным их значениями.

<2> См. примечание 2 к пункту 5.

<3> См. приложение В.1.

<4> При контроле гнезда, в котором есть стандартные шплинты, допускается использовать калибр, предназначенный для контроля гнезда под W-образный замок, при условии применения дополнительного плоского калибра; при этом общая высота должна соответствовать размеру H₂ для шплинтов.

В.12. Непроходной калибр для высоты входного отверстия

Рисунок 20

Таблица 18

Условный размер

Калибр

D₁

D₄

D₅

H₁

H₅

R₁

R₂

R₄

ИС МЕГАНОРМ: примечание.

Значение H₁ для ячейки "мин. контур" дано в соответствии с официальным текстом документа.

Макс. контур <1>

10,9

17,05

12,3

11,816

30,5

35,008

1,8

Номин. контур

10,8

17,00

12,0

11,800

30,0

35,000

1,5

Мин. контур <1>

10,7

16,95

11,7

17,784

29,5

34,992

1,2

16A

Макс. контур <1>

15,9

30,1

18,3

16,120

40,5

23,010

50,010

3,3

Номин. контур

15,8

30,0

18,0

16,100

40,0

23,000

50,000

3,0

Мин. контур <1>

15,7

29,9

17,7

16,080

39,5

22,990

49,990

2,7

16B

Макс. контур <1>

15,9

30,1

18,3

18,620

40,5

23,010

50,010

3,3

Номин. контур

15,8

30,0

18,0

18,600

40,0

23,000

50,000

3,0

Мин. контур <1>

15,7

29,9

17,7

18,580

39,5

22,990

49,990

2,7

Макс. контур <1>

19,8

36,1

23,3

22,626

50,5

27,013

60,013

3,8

Номин. контур

19,7

36,0

23,0

22,600

50,0

27,000

60,000

3,5

Мин. контур <1>

19,6

35,9

22,7

22,574

49,5

26,987

59,987

3,2

Макс. контур <1>

23,7

42,1

28,3

26,030

55,5

40,015

70,015

4,3

Номин. контур

23,6

42,0

28,0

26,000

55,0

40,000

70,000

4,0

Мин. контур <1>

23,5

41,9

27,7

25,970

54,5

39,985

69,985

3,7

Макс. контур <1>

27,6

47,1

32,3

28,935

60,5

55,018

80,018

4,8

Номин. контур

27,5

47,0

32,0

28,900

60,0

55,000

80,000

4,5

Мин. контур <1>

27,4

46,9

31,7

28,865

59,5

54,982

79,982

4,2

Макс. контур <1>

31,5

52,1

36,3

33,340

70,5

70,020

90,020

5,3

Номин. контур

31,4

52,0

36,0

33,300

70,0

70,000

90,000

5,0

Мин. контур <1>

31,3

51,9

35,7

33,260

69,5

69,980

89,980

4,7

<1> Размеры калибра должны быть заключены между максимальным и минимальным их значениями.

В.13. Непроходной калибр для ширины

внутренней полости гнезда

Рисунок 21

Таблица 19

Условный размер	D₁	H₅	H₆
11	13,800 +/- 0,011	30,0 +/- 0,5	1,0 +/- 0,3
16	20,800 +/- 0,014	40,0 +/- 0,5	1,0 +/- 0,3
20	25,100 +/- 0,018	50,0 +/- 0,5	1,0 +/- 0,3
24	30,000 +/- 0,020	55,0 +/- 0,5	1,0 +/- 0,3
28	34,900 +/- 0,023	60,0 +/- 0,5	1,0 +/- 0,3
32	39,300 +/- 0,026	70,0 +/- 0,5	1,0 +/- 0,3
