МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЛЫ УЧЕНИЧЕСКИЕ ДЛЯ ЧЕРЧЕНИЯ И РИСОВАНИЯ

ТИПЫ И ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

Desks for drawing and painting. Types

and functional dimensions

ГОСТ 19549-93

(ИСО 5970-79)

Группа К25

ОКП 56 0000

Дата введения

1 января 1995 года

Предисловие

1 РАЗРАБОТАН Российской Федерацией

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование государственного органа по стандартизации
Республика Беларусь	Белстандарт
Республика Казахстан	Казглавстандарт
Российская Федерация	Госстандарт России
Украина	Госстандарт Украины

3 В настоящем стандарте учтены все показатели и требования международного стандарта ИСО 5970-79 "Мебель. Столы и стулья для учебных заведений. Функциональные размеры" в части требований к ростовым номерам 1 - 6

4 ВЗАМЕН ГОСТ 19549-86

Настоящий стандарт распространяется на ученические столы, используемые в комплекте с ученическими стульями по ГОСТ 11016 для оборудования кабинетов черчения и изобразительного искусства, и устанавливает их типы и функциональные размеры.

Обязательные требования, обеспечивающие безопасность для здоровья учащихся, изложены в разделе 2.

1 ТИПЫ

1.1 Ученические столы для черчения и рисования должны изготовляться одноместными двух типов:

I - столы с подъемной крышкой (черт. 1);

II - столы с оборотной крышкой (черт. 2).

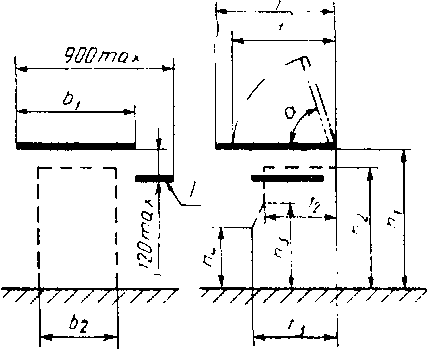

1 - полка для чертежных и рисовальных принадлежностей

Черт. 1

1 - полка для чертежных принадлежностей;

2 - полка для рисовальных принадлежностей

Черт. 2

2 ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

2.1 Ученические столы для черчения и рисования должны изготовляться шести номеров с постоянной высотой или регулируемыми по высоте с цветовой маркировкой в соответствии с таблицей 1.

Таблица 1

мм

Номер стола	Средний рост учащихся	Группа роста	Цвет маркировки
1	1050	Св. 1000 до 1150	Оранжевый
2	1200	" 1150 " 1300	Фиолетовый
3	1350	" 1300 " 1450	Желтый
4	1500	" 1450 " 1600	Красный
5	1650	" 1600 " 1750	Зеленый
6	1800	" 1750	Голубой

2.1.1 Столы номеров 1, 2, 3, 4 предназначены для проведения уроков рисования в начальных классах.

2.2 Функциональные размеры ученических столов для черчения и рисования должны соответствовать указанным в таблице 2 и на черт. 1 и 2.

Таблица 2

мм

Наименование размера	Значение для стола, номера
Наименование размера	1	2	3	4	5	6
Высота рабочей плоскости, h₁	460	520	580	640	700	760
Расстояние от пола до нижней кромки элементов, выступающих под крышкой стола у ее края (высота пространства для ног), h₂, не менее	350	410	470	530	590	650
Расстояние от пола до элементов, выступающих над коленями (высота пространства для ног, согнутых в коленях), h₃, не менее	350	350	400	400	450	500
Расстояние от пола до элементов, выступающих над стопой сидящего (высота пространства для вытянутых ног), h₄, не менее	250	250	300	300	350	350
Ширина рабочей плоскости t, не менее	350	350	350	350	350	350
Ширина стола, t₁, не более	600	600	600	600	600	600
Расстояние от края стола со стороны сидящего до элементов, выступающих перед его коленями (глубина пространства для ног), t₂, не менее	300	300	300	350	400	400
Расстояние от края стола со стороны сидящего до элементов, выступающих над его стопой (глубина пространства для ног при сидении с вытянутыми ногами), t₃, не менее	400	400	400	400	450	450
Длина рабочей плоскости, b₁	600 - 700	600 - 700	600 - 700	600 - 700	600 - 700	600 - 700
Расстояние между опорными элементами стола на одно место (ширина пространства для ног), b₂, не менее	420	420	420	420	450	450

2.3 В столах типа I угол наклона

рабочей плоскости должен регулироваться от 0 до 75° с произвольной фиксацией в любом положении или ступенчато с интервалом 10 - 15°. В столах типа II рабочая поверхность должна фиксироваться в двух положениях: для черчения - под углом

от 12 до 30°; для рисования - под углом

от 60 до 75°.

2.4 Размер полок для принадлежностей должен быть не менее 300x120 мм.

2.5 Для столов типа I радиус скругления углов крышки стола в плане должен быть 10 - 30 мм. Для типа II радиус скругления углов рабочей поверхности, обращенной к ученику и наружной части полки, должен быть 10 - 30 мм или углы крышек обоих типов столов могут быть притуплены (зашлифованы).

2.6 Конструкция столов должна предусматривать регулировку по высоте: вариант I - на шесть номеров 1 - 6; вариант II - на три номера 1 - 3 и 4 - 6. Высота рабочей плоскости h₁ и расстояние от пола до нижней кромки элементов, выступающих под крышкой стола у ее края (высота пространства для ног) h₂, должны изменяться в соответствии с табл. 2. Остальные размеры столов должны соответствовать табл. 2:

в столах NN 1 - 6 и NN 4 - 6 размерам для номера 6 табл. 2;

в столах NN 1 - 3 - размерам для номера 3 табл. 2.
