Постановлением Государственного
комитета СССР по стандартам
от 17 декабря 1983 г. N 6078
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТОЛЫ УЧЕНИЧЕСКИЕ И ДЛЯ УЧИТЕЛЯ
МЕТОДЫ ИСПЫТАНИЙ
Desks and tables for teachers.
Test methods
ГОСТ 23380-83
Список изменяющих документов Госстандарта СССР от 30.12.1988 N 4661, Ростехрегулирования от 07.09.2009 N 318-ст) |
ОКСТУ 5609
Взамен
ГОСТ 23380-78
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. N 6078 срок действия установлен
с 1 января 1985 года
до 1 января 1990 года
1. Разработан Министерством лесной промышленности СССР, Министерством просвещения СССР.
Разработчики
В.П. Сахновская, Л.В. Пинтус, Л.В. Жирнова, Я.В. Владимиров, К.Н. Марков.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. N 6078.
3. Ссылочные нормативно-технические документы
Обозначение НД, на который дана ссылка | Номер пункта, подпункта |
ГОСТ 28105-89 |
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Настоящий стандарт распространяется на ученические столы, в т.ч. столы для специализированных кабинетов химии, физики, биологии, иностранного языка, для черчения и рисования, столы демонстрационные, столы компьютерные, столы-кафедры для выдачи книг, столы-барьеры библиотечные, столы аудиторные, столы для учителя, и устанавливает методы испытания на:
устойчивость;
прочность под действием вертикальной статической нагрузки;
прочность под действием ударной нагрузки;
жесткость и долговечность под действием горизонтальной нагрузки;
прочность при падении;
прочность крепления задней стенки.
Последовательность проведения испытаний столов различных видов соответствует порядку перечисленных выше методов и приведена в Приложении 3.
Испытанию на устойчивость подвергают изделия, конструкция которых не предусматривает крепление к полу или соединение с сантехникой.
Столы, имеющие ящики и двери, дополнительно испытывают на устойчивость по ГОСТ 19882-91.
Выдвижные ящики испытывают по ГОСТ 28105-89. Двери с вертикальной и горизонтальной осью вращения испытывают по ГОСТ 19195-89. Двери раздвижные, складные, двери-шторки испытывают по ГОСТ 30209-94. Подкатные тумбы столов испытывают по ГОСТ 19882-91.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Испытания ученических столов проводят на образце максимального ростового номера или в крайнем верхнем положении для трансформируемых столов.
Число и порядок отбора серийных образцов - по ГОСТ 22046-2002.
(п. 1.1 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
1.2. Перед испытанием образцы выдерживают не менее 3 сут.
Выдержка и испытание образцов должны производиться в помещении с относительной влажностью воздуха от 45 до 70% и температурой воздуха от 15 до 30 °C.
(п. 1.2 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
1.3. Перед испытанием образцы подвергают внешнему осмотру. У образцов с разъемными соединениями проверяют затяжку крепежных соединений. Ослабленные соединения закрепляют.
Сущность метода заключается в приложении вертикальной статической нагрузки на крышку стола и визуальном контроле за сохранением столом устойчивости.
2.1. Аппаратура
2.1.1. Комплект тарированных грузов по (5 +/- 0,5) кг, общей массой (65 +/- 0,65) кг.
2.2. Подготовка к испытанию
2.2.1. Стол устанавливают на горизонтальную плоскость.
2.3. Проведение испытаний
Черт. 1
2.3.1. Поочередно к точкам нагружения A, указанным на черт. 1, прикладывают ступенчатую нагрузку грузами массой по (5 +/- 0,5) кг до нормы, установленной по ГОСТ 22046-2002.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661, Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Грузы укладывают так, чтобы центр их тяжести проходил черва точку A, находящуюся на расстоянии a, равном (30 +/- 5) мм от кромки крышки стола.
2.3.2. Значение вертикальной нагрузки заносят в журнал (см. рекомендуемое Приложение 1).
2.4. Обработка результатов
2.4.1. Столы считают выдержавшими испытание на устойчивость, если значение нагрузки (даН), вызывающей опрокидывание каждого образца, будет не менее нормы, установленной ГОСТ 22046-2002.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661, Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Началом опрокидывания считают момент, когда стол начнет наклоняться, опираясь на края опор.
ВЕРТИКАЛЬНОЙ СТАТИЧЕСКОЙ НАГРУЗКИ [1]
(в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Сущность метода заключается в воздействии вертикальной статической нагрузки на крышку стола и последующей проверке отсутствия следов разрушения.
3.1. Аппаратура
3.1.1. Испытательное устройство, обеспечивающее:
возможность закрепления изделия в требуемом положении;
возможность приложения вертикальной статической нагрузки до 500 даН;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
погрешность измерения нагрузки +/- 1%;
скорость нагружения (10 +/- 2) мм/мин.
Деталь-прокладка размером 100 x 100 мм с твердой гладкой поверхностью и закругленными кромками.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
3.2. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
3.2.1. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
3.2.2. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
Чертеж 3 исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
3.3. Проведение испытания
3.3.1. Стол устанавливают на основание испытательного устройства. В точке 1 (черт. 2) прикладывают вертикальную нагрузку через деталь-прокладку, равную норме, установленной ГОСТ 22046-2002, и выдерживают в течение (60 +/- 5) с.
(чертеж 2 в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Столы с изменяющимся углом наклона крышки испытывают в горизонтальном положении крышки.
Допускается приложение нагрузки вручную при помощи тарированных грузов.
(п. 3.3.1 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
3.3.2. После снятия нагрузки осматривают стол и фиксируют видимые разрушения - сколы, смятия древесины, нарушения в узлах соединений, поломку отдельных деталей.
3.3.3. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
Чертеж 4 исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
3.3.4. Если указанные дефекты и разрушения отсутствуют, то испытания по п. 3.3.1 повторяют для точек 2, 3, 4 (см. черт. 2).
(п. 3.3.4 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
3.3.5. Значение разрушающей нагрузки и соответствующий характер разрушений заносят в журнал (см. рекомендуемое Приложение 1).
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
3.4. Обработка результатов
3.4.1. Столы считают выдержавшими испытание на прочность, если после снятия нагрузки не будут обнаружены дефекты, указанные в п. 3.3.2, а полученное при испытании значение показателя прочности каждого отобранного образца будет соответствовать норме, установленной ГОСТ 22046-2002.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661, Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Абзац исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
ПОД ДЕЙСТВИЕМ ГОРИЗОНТАЛЬНОЙ НАГРУЗКИ
(в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Сущность методов заключается в многократном циклическом воздействии горизонтальных нагрузок на крышку стола с последующим определением показателя жесткости и долговечности.
4.1. Аппаратура
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
возможность закрепления изделия в требуемом положении;
возможность многократного приложения горизонтальной нагрузки до 30 даН, с частотой (0,400 +/- 0,016) Гц или (24 +/- 1) цикл/мин;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
погрешность измерения нагрузки +/- 3%;
измерение деформации с погрешностью +/- 0,5 мм.
Чертеж 5 исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
4.2. Подготовка к испытанию
4.2.1. Стол устанавливают так, чтобы линия действия силы проходила по направлению продольной оси симметрии крышки стола (черт. 3).
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
(в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
4.2.2. Обе опоры стола закрепляют неподвижно на основании стенда согласно черт. 3.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
4.2.3. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
4.2.4. На поверхность крышки стола помещают балластный груз общей массой, равной величине горизонтальной нагрузки P.
Значение горизонтальной нагрузки P принимают равной 15 даН - для одноместных столов и 20 даН - для двухместных.
(п. 4.2.4 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
4.2.5. Счетчик циклов нагружения 1 устанавливают на нуль и отмечают начальное положение измерителя деформации (a0).
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
4.3. Проведение испытания на жесткость
4.3.1. Для испытания стола на жесткость включают испытательное устройство и прикладывают нагрузку P до десяти циклов нагружения (см. черт. 3).
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
После десятого цикла нагружения испытательное устройство выключают, снимают показание измерителя деформации (a1) и определяют значение деформации E1 (горизонтальный сдвиг крышки стола)
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
E1 = a1 - a0.
4.3.2. Значение горизонтальной нагрузки, соответствующие показания измерителя деформации (a0 и a1) и значение деформации E1 заносят в журнал (см. рекомендуемое Приложение 1).
4.3.3. Если столы отвечают требованиям жесткости, их испытывают на долговечность.
4.4. Проведение испытания на долговечность
4.4.1. Для испытания на долговечность включают испытательное устройство и прикладывают нагрузку P до нормативного количества циклов нагружения, установленного ГОСТ 22046-2002.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661, Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
После достижения нормативного количества циклов нагружения или при разрушении стола испытательное устройство выключают, снимают показание измерителя деформации (a2) и определяют значение деформации E2 (горизонтальный сдвиг крышки стола)
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
E2 = a2 - a0.
4.4.2. Значение горизонтальной нагрузки, количество циклов нагружения, соответствующие показания измерителя деформации (a0 и a2) и значение деформации E2 заносят в журнал (см. рекомендуемое Приложение 1).
4.5. Обработка результатов
4.5.1. Показатель жесткости конструкции стола (X1) в даН/мм вычисляют с округлением результата до 0,1 даН/мм по формуле
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
X1 = P/E1,
где P - горизонтальная нагрузка, даН;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
E1 - деформация (горизонтальный сдвиг крышки стола) после десятого цикла нагружения, мм.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
4.5.2. Показатель долговечности (X2) в даН/мм вычисляют с округлением до 0,1 даН/мм по формуле
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661)
X2 = P/E2,
где E2 - деформация (горизонтальный сдвиг крышки стола) после нормативного количества циклов нагружения, мм.
4.5.3. Столы считают выдержавшими испытания, если полученные при испытаниях показатели жесткости и долговечности каждого отобранного образца будут соответствовать нормам, установленным ГОСТ 22046-2002.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.12.1988 N 4661, Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Столы, выдержавшие испытания на жесткость и долговечность, подвергают дальнейшим испытаниям.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Сущность метода заключается в многократном циклическом воздействии горизонтальной нагрузки на заднюю стенку стола и последующей проверке отсутствия следов разрушения.
5.1. Аппаратура
5.1.1. Устройство в соответствии с п. 4.1.1.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
5.2. Подготовка к испытанию
5.2.1. Стол устанавливают на основании испытательного устройства так, чтобы линия действия силы проходила по направлению поперечной оси симметрии крышки стола (черт. 4).
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
Черт. 4
(в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
5.2.2. Обе опоры стола закрепляют неподвижно на основании стенда согласно черт. 4.
(в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
5.2.3. Исключен с 1 января 2010 года. - Изменение N 2, введенное Приказом Ростехрегулирования от 07.09.2009 N 318-ст.
5.2.4. На поверхность крышки стола помещают балластный груз P = 30 кг.
(п. 5.2.4 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
5.2.5. Счетчик циклов нагружения устанавливают на нуль.
5.3. Проведение испытания
5.3.1. Включают испытательное устройство и прикладывают горизонтальную нагрузку P = 30 даН до нормативного числа циклов нагружения, установленного ГОСТ 22046-2002.
После достижения нормативного числа нагружения или разрушения стола испытательное устройство выключают и стол разгружают.
(п. 5.3.1 в ред. Изменения N 2, введенного Приказом Ростехрегулирования от 07.09.2009 N 318-ст)
5.3.2. После снятия нагрузки осматривают стол и фиксируют видимые разрушения: сколы, смятие древесины, нарушения в узлах, соединениях, поломку отдельных деталей.
5.3.3. Значение горизонтальной нагрузки, количество циклов и характер разрушения заносят в журнал (см. рекомендуемое Приложение 1).
5.4. Обработка результатов
5.4.1. Столы считают выдержавшими испытание на прочность крепления задней стенки, если в каждом испытанном образце после снятия нагрузки не обнаружены дефекты, указанные в п. 5.3.2.
(раздел 6 в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
6.1. Столы считают выдержавшими испытания, если полученные результаты по всем методам (устойчивость, прочность под действием вертикальной статической нагрузки, прочность под действием ударной нагрузки, жесткость, долговечность под действием горизонтальной нагрузки, прочность при падении, прочность крепления задней стенки) будут соответствовать нормам, установленным ГОСТ 22046-2002.
6.2. Результаты испытаний оформляют протоколом, указанным в Приложении 2.
ПОД ДЕЙСТВИЕМ УДАРНОЙ НАГРУЗКИ [2]
(раздел 7 введен Изменением N 2, введенным Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
7.1. Сущность метода
7.1.1. Сущность метода заключается в однократном воздействии ударной нагрузки на крышку стола в точках наиболее вероятного повреждения.
7.2. Аппаратура

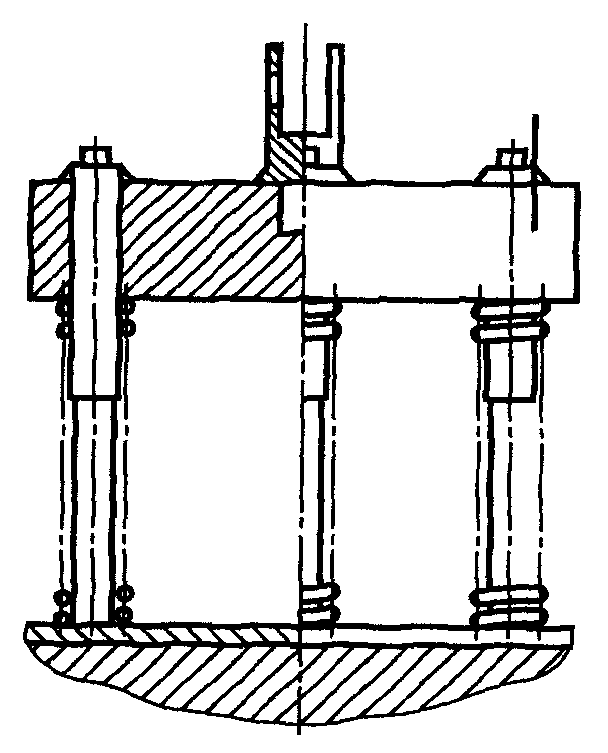

7.2.1. Устройство, обеспечивающее свободное падение груза с заданной высоты.
7.2.2. Ударное тело с диаметром опорной поверхности (200 +/- 1) мм, со спиральными сжатыми пружинами, свободно перемещающееся относительно ударной поверхности в направлении, перпендикулярном к плоскости ударной поверхности (Приложение 4).
7.3. Подготовка и проведение испытаний
7.3.1. Стол устанавливают на ровном полу.
7.3.2. На крышку стола свободно опускают ударное тело с высоты f как можно ближе к одной из точек опоры крышки, а затем в центре стороны с наибольшим расстоянием между опорами.
Высота f равна:
140 мм - для столов для учителя;
180 мм - для ученических столов (в т.ч. столов для специализированных кабинетов химии, физики, биологии, кабинетов иностранного языка, для черчения и рисования, информатики; столов демонстрационных; столов-кафедр для выдачи книг; столов-барьеров библиотечных; столов аудиторных).
7.3.3. После нагружения изделие осматривают и фиксируют видимые разрушения в узлах, соединениях; поломку отдельных деталей; неполадки в работе отдельных элементов.
7.4. Обработка результатов
7.4.1. Столы считают выдержавшими испытания на прочность под действием ударной нагрузки, если в каждом образце не обнаружены дефекты, указанные в п. 7.3.3.
8. МЕТОД ИСПЫТАНИЯ НА ПРОЧНОСТЬ ПРИ ПАДЕНИИ [2]
(раздел 8 введен Изменением N 2, введенным Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
8.1. Сущность метода
8.1.1. Сущность метода заключается в визуальной оценке наличия дефектов при падении изделия с заданной высоты.
8.2. Подготовка и проведение испытаний
8.2.1. Стол свободно устанавливают на ровном полу.
8.2.2. Приподнимают опоры (ножки) одной из сторон стола на высоту h = 200 мм (черт. 5), при этом противоположные опоры (ножки) опираются на пол. Затем поднятую сторону опускают так, чтобы она упала на пол.
Черт. 5
Испытания повторяют для противоположной стороны. Операцию повторяют пять раз для каждой из сторон.
8.2.3. После испытания изделие осматривают и фиксируют видимые дефекты: поломки, ослабление соединений, неполадки в работе отдельных элементов.
8.3. Обработка результатов
8.3.1. Столы считают выдержавшими испытания на прочность при падении, если в каждом образце не обнаружены дефекты, указанные в п. 8.2.3.
Рекомендуемое
записи результатов испытания столов ученических
и для учителя на устойчивость, прочность, жесткость
и долговечность
(приложение 1 в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Предприятие-изготовитель
_______________________________________________________________________
Перечень, обозначение столов
_______________________________________________________________________
Краткая характеристика
_______________________________________________________________________
Результаты испытания на устойчивость
Номер образца, обозначение | Значение вертикальной нагрузки, даН | Примечание |
Результаты испытания на прочность под действием вертикальной статической нагрузки
Номер образца, обозначение | Точка приложения нагрузки | Значение разрушающей нагрузки, даН | Характер разрушения |
Результаты испытания на прочность под действием ударной нагрузки
Номер образца, обозначение | Точка приложения нагрузки | Высота падения груза f, мм | Характер разрушения |
Результаты испытания на жесткость
Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Показания измерителя деформации, мм | Значение деформации E1, мм | Жесткость X1, даН/мм | |
a0 | a1 | ||||
Результаты испытания на долговечность под действием горизонтальной нагрузки
Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Число циклов нагружения | Показания измерителя деформации, мм | Значение деформации E2, мм | Долговечность X2, даН/мм | |
a0 | a2 | |||||
Результаты испытания на прочность при падении
Номер образца, обозначение | Высота падения h, мм | Число падений | Характер разрушения |
Результаты испытания на прочность крепления задней стенки
Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Число циклов нагружения | Характер разрушения |
Дата _______________ Подпись
____________________
Рекомендуемое
НАИМЕНОВАНИЕ И АДРЕС ИСПЫТАТЕЛЬНОЙ ЛАБОРАТОРИИ
(ЦЕНТРА), ДАННЫЕ ОБ АККРЕДИТАЦИИ
(приложение 2 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 30.12.1988 N 4661,
в ред. Изменения N 2, введенного Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
УТВЕРЖДАЮ
_______________________________
должность руководителя ИЦ
_______________________________
личная подпись и ее расшифровка
ПРОТОКОЛ N
_____________________ испытаний ___________________
(вид испытаний)
1. Наименование и обозначение изделий
2. Заявитель, юридический адрес
3. Изготовитель, юридический адрес
4. Основание для проведения испытаний (письмо) или акт отбора образцов
(при необходимости)
5. Обозначение нормативных документов на продукцию
6. Обозначение нормативных документов на методы испытаний
7. Определяемые показатели
8. Перечень испытательного оборудования, сведения о его аттестации
(поверке)
9. Краткая характеристика объекта испытаний
10. Результаты испытаний
11. Заключение (при необходимости)
Личные подписи Расшифровка подписей.
Обязательное
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕДЕНИЯ ИСПЫТАНИЙ СТОЛОВ
(приложение 3 введено Изменением N 2, введенным Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Таблица
Вид столов по функциональному назначению | Методы испытаний на | |||||||
устойчивость | прочность под действием вертикальной статической нагрузки | прочность под действием ударной нагрузки | жесткость | долговечность под действием горизонтальной нагрузки | прочность при падении на пол | прочность крепления задней стенки | испытания дверей, ящиков, опор качения | |
Столы ученические и для учителя |  | + | + | + | + |  |  |  |
Столы ученические для специализированных кабинетов |  | + | + |  |  |  |  |  |
Столы аудиторные |  | + | + |  |  | + |  | - |
Столы демонстрационные для кабинетов химии, физики, биологии |  | + | + |  |  | - |  |  |
Столы-кафедры для выдачи книг, столы-барьеры библиотечные |  | + | + | + | + | + |  | - |
Примечание. Знак "+" указывает, что данный показатель применяется, знак "-" указывает, что данный показатель не применяется, знак
указывает, что показатель имеет ограниченную применяемость в зависимости от наличия элементов в изделии.
указывает, что показатель имеет ограниченную применяемость в зависимости от наличия элементов в изделии.Обязательное
(приложение 4 введено Изменением N 2, введенным Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
Ударное тело должно иметь массу (17 +/- 1) кг.
Полная масса устройства, включая пружины и ударную поверхность, должна быть (25 +/- 1) кг.
Пружины должны быть такими, чтобы комбинированная пружинная система имела номинальную жесткость (0,69 +/- 0,1) даН/мм и полное сопротивление трению движущихся частей в пределах от 0,025 до 0,045 кг.
Пружинная система должна быть сжата до начальной нагрузки, равной (104 +/- 0,5) кг, а величина хода сжатой пружины от точки первоначального сжатия к точке, где соприкасаются поверхности рабочих витков, должна быть не менее чем 60 мм.
Ударная поверхность должна быть почти плоской.
Основные детали ударного тела показаны на черт. 6.
Черт. 6
БИБЛИОГРАФИЯ <*>
(раздел введен Изменением N 2, введенным Приказом
Ростехрегулирования от 07.09.2009 N 318-ст)
--------------------------------
<*> Оригиналы международных стандартов находятся в ФГУП "СТАНДАРТИНФОРМ" Федерального агентства по техническому регулированию и метрологии.
