В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.

Примечания

1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.

2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.

Настоящий стандарт устанавливает методы измерения толщины изоляции, которые применяют к наиболее распространенным типам композиций изоляции (сшитый полимер, поливинилхлорид, полиэтилен, полипропилен и т.д.).

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):

IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)

В настоящем стандарте применены термины по IEC 60811-100.

4.1. Общие положения

Настоящий стандарт следует применять вместе с IEC 60811-100.

Если не указано иное, испытания проводят при комнатной температуре.

Измерение толщины изоляции может быть как отдельным испытанием, так и совмещенным с другими испытаниями, например, с определением механических свойств.

В любом случае метод отбора образцов должен соответствовать методу, установленному в стандартах или технических условиях на кабели конкретных типов.

4.2. Измерительное оборудование

Применяют измерительный микроскоп или профильный проектор с увеличением не менее 10 крат или цифровой оптический анализатор изображения. При измерении толщины изоляции менее 0,5 мм оба вида оборудования должны иметь цену деления 0,01 мм и позволять проводить отсчет показаний с точностью до третьего знака после запятой.

В спорных случаях следует применять измерительный микроскоп.

4.3. Отбор и подготовка испытуемых образцов

С изоляции удаляют все покрытия, извлекают жилу(ы) вместе с сепаратором (если таковой имеется), стараясь не повредить изоляцию. Полупроводящие внутренние и/или внешние слои не следует отделять от изоляции, если они плотно к ней прилегают.

Каждый образец должен представлять собой тонкий срез изоляции. Изоляцию отрезают при помощи соответствующих инструментов вдоль плоскости, перпендикулярной к продольной оси токопроводящей жилы.

Жилы плоских шнуров без оболочки не разделяют.

Если на изоляцию нанесена маркировка тиснением, при которой имеется локальное уменьшение толщины изоляции, то образец вырезают таким образом, чтобы в него была включена эта маркировка.

4.4. Проведение измерений

Образец помещают в измерительный прибор таким образом, чтобы плоскость среза была перпендикулярна к оптической оси.

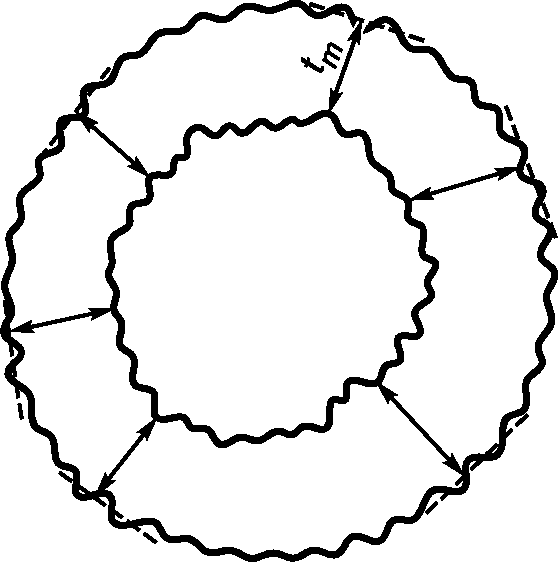

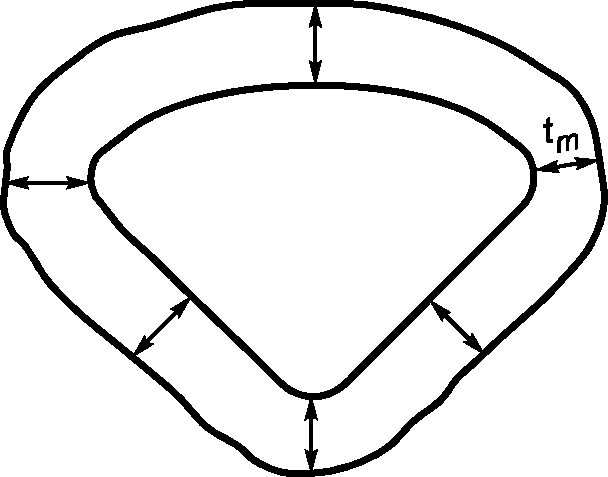

a) Если внутренний профиль образца имеет круглую форму, проводят шесть измерений в радиальном направлении с интервалом приблизительно 60°, как показано на рисунке 1. Для жил секторной формы проводят шесть измерений, как показано на рисунке 2.

b) Если изоляция срезана с многопроволочной жилы, проводят шесть измерений в радиальном направлении, как показано на рисунках 3 и 4.

c) Если наружный профиль имеет неправильную форму, измерения проводят, как показано на рисунке 5.

d) При наличии неснимающихся экранирующих слоев под и/или поверх изоляции при измерении их следует исключать.

e) Если неснимающиеся экранирующие слои имеются под и/или поверх непрозрачной изоляции, при измерении следует использовать микроскоп.

f) Измерение плоских кабелей без оболочки проводят в соответствии с рисунком 6, за толщину изоляции в направлении между жилами принимают половину расстояния между ними.

Во всех случаях первое измерение проводят в месте, где изоляция самая тонкая.

Если на изоляции имеется маркировка тиснением, то значения, измеренные в месте маркировки, не учитывают при вычислении среднего значения толщины изоляции.

В любом случае толщина изоляции в месте маркировки должна соответствовать требованию к минимальной толщине изоляции, установленному в стандартах или технических условиях на кабели конкретных типов.

При толщине изоляции 0,5 мм и более измеренные значения указывают в миллиметрах с точностью до двух десятичных знаков, при толщине изоляции менее 0,5 мм - с точностью до трех десятичных знаков.

4.5. Оценка результатов измерений

Оценку результатов измерений проводят в соответствии с требованиями стандартов или технических условий на кабели конкретных типов.

Протокол испытаний должен соответствовать требованиям IEC 60811-100 и содержать технические характеристики измерительного оборудования.
