МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Defects of refractory products. Terms and definitions
ГОСТ 28833-2016
Дата введения
1 января 2017 года
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены
ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения",
ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Армения | AM | Минэкономики Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Казахстан | KZ | Госстандарт Республики Казахстан |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Туркмения | TM | Главгосслужба "Туркменстандартлары" |
Узбекистан | UZ | Узстандарт |
4
Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 610-ст межгосударственный стандарт ГОСТ 28833-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк.".
Термины-синонимы без пометы "Нрк." приведены в качестве справочных данных и не являются стандартизованными.
Для стандартизованных терминов приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Краткие формы приведены после стандартизованного термина и отделены от него точкой с запятой.
В алфавитном указателе термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и французском (fr) языках.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.
Фотографии внешнего вида ряда дефектов огнеупорных изделий приведены в
приложении А.
Настоящий стандарт устанавливает термины и определения основных дефектов огнеупорных изделий.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
В настоящем стандарте применен следующий термин с соответствующим определением:
дефект огнеупорного изделия: Отклонение формы, структуры огнеупорного изделия от установленных в нормативных документах, а также изменение поверхности огнеупорного изделия.
Стандартизованные термины с определениями, а также соответствующие рисунки приведены в таблице 1.
Термины, отмеченные звездочкой "*", относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.
В нормативные документы и техническую документацию на отдельные виды изделий допускается включать не предусмотренные настоящим стандартом термины дефектов с их определениями.
Таблица 1
Термин | Определение | Рисунок |
1 волнистость поверхности огнеупорного изделия; волнистость | Дефект поверхности огнеупорного изделия в виде наплывов, образовавшихся при литье, вибро- или вакуумформовании, охлаждении расплава | |
2 впадина на поверхности огнеупорного изделия; впадина (Нрк. Срыв, выбоина, вмятина, вымоина) en indentation | Дефект огнеупорного изделия в виде углубления, образовавшегося в результате внешнего воздействия | |
3 вспученность на поверхности огнеупорного изделия; вспученность | Дефект огнеупорного изделия в виде локализованных вздутий с возможным нарушением сплошности поверхности изделия | |
4 выгорание графита с поверхности огнеупорного изделия; выгорание графита | Дефект поверхности углеродсодержащего огнеупорного изделия в виде участка, образовавшегося в результате выгорания графита и отличающегося по цвету от изделия | |
5 выкрошенность зерен огнеупорного изделия; выкрошенность (Нрк. Сыпучесть) | Дефект поверхности огнеупорного изделия в виде углубления, образовавшегося в результате выпадения одного или нескольких зерен материала | |
6 выплавка огнеупорного изделия; выплавка | Дефект огнеупорного изделия в виде оплавленного участка с углублением, образовавшегося в результате плавления в изделии различных примесей | |
7 заусеница на поверхности огнеупорного изделия; заусеница (Нрк. Кромка) fr ailette | Дефект огнеупорного изделия в виде сплошного или прерывистого выступа на ребрах (кромке), образовавшегося в процессе формования | |
8 конусность огнеупорного изделия; конусность | Дефект огнеупорного изделия цилиндрической формы в виде неравенства верхнего и нижнего диаметров | |
9 косоугольность огнеупорного изделия; косоугольность | Дефект в виде отклонения угла между смежными гранями (поверхностями) огнеупорного изделия от прямого угла | |
10 кривизна огнеупорного изделия; кривизна (Нрк. Вогнутость, выпуклость) | Дефект огнеупорного изделия в виде отклонения от прилегающей плоскости, при котором удаление точек поверхности изделия от этой плоскости увеличивается или уменьшается от краев к середине | |
11 мушка на поверхности огнеупорного изделия; мушка | Дефект поверхности огнеупорного изделия в виде множественных пятен диаметром до 1 мм, отличающихся по цвету от основного цвета изделия | |
12 налип на поверхности огнеупорного изделия; налип | Дефект огнеупорного изделия в виде выступа, образовавшегося в результате прилипания к изделию огнеупорного материала | |
13 неоднородность огнеупорного изделия*; неоднородность | Дефект огнеупорного изделия в виде неравномерного распределения заполнителя и керамической связки | |

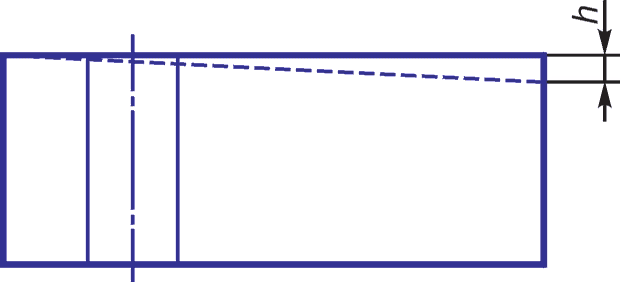

14 непараллельность огнеупорного изделия; непараллельность | Дефект огнеупорного изделия в виде отклонения от параллельности противоположных плоскостей (поверхностей) изделия. Примечание - Термин относится к дефектам шиберных плит | |
15 неплоскостность огнеупорного изделия; неплоскостность | Дефект огнеупорного изделия в виде отклонения рабочей поверхности изделия от плоскости поверочного приспособления (инструмента). Примечание - Термин относится к дефектам шиберных плит | |
16 овальность огнеупорного изделия; овальность (Нрк. Эллипсность) | Дефект огнеупорного изделия, имеющего форму тела вращения, в виде отклонения от круглой формы, при котором взаимно перпендикулярные диаметры поперечного сечения изделия неравны | |
17 остаток прибыли на поверхности огнеупорного изделия; остаток прибыли | Дефект литниковой поверхности плавленого литого огнеупорного изделия в виде выступа (участка, возвышающегося над поверхностью огнеупорного изделия), образовавшегося в результате неполного удаления прибыли | |
18 отбитость кромки огнеупорного изделия; отбитость кромки | Дефект огнеупорного изделия в форме тела вращения в виде отсутствия части кромки, образовавшийся в результате внешнего воздействия | |
19 отбитость угла огнеупорного изделия; отбитость угла en corner defect | Дефект огнеупорного изделия в виде частичного отсутствия угла, образовавшийся в результате внешнего воздействия | |
20 отбитость ребра огнеупорного изделия; отбитость ребра en edge defect | Дефект огнеупорного изделия в виде отсутствия части ребра, образовавшийся в результате внешнего воздействия | |
21 посечка огнеупорного изделия*; посечка | Дефект огнеупорного изделия в виде нарушения целостности материала шириной до 0,5 мм включительно | |

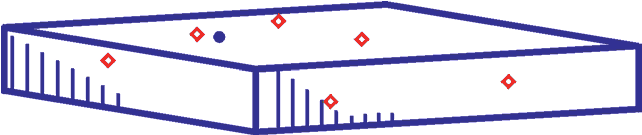

22 постороннее включение огнеупорного изделия*; постороннее включение (Нрк. Инородное включение) | Дефект огнеупорного изделия в виде фрагмента, имеющего границу раздела с материалом изделия | |
23 пустота в огнеупорном изделии; пустота | Внутренний дефект огнеупорного изделия в виде полости неправильной формы | |
24 пятно на поверхности огнеупорного изделия; пятно | Дефект поверхности огнеупорного изделия в виде участка произвольной формы, диаметром более 1 мм, отличающегося по цвету от основного цвета изделия | |

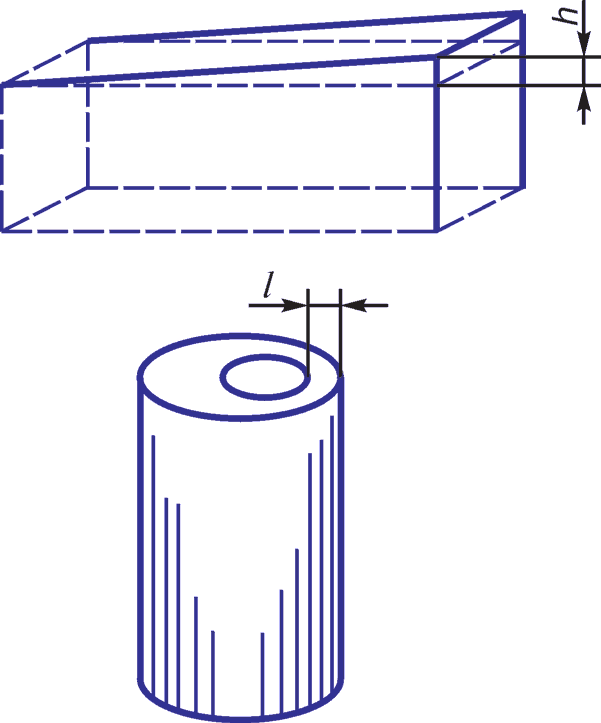

25 разнотолщинность огнеупорного изделия; разнотолщинность | Дефект огнеупорного изделия в виде разной толщины между противолежащими поверхностями (для изделия, имеющего форму многогранника). Примечание - Для изделия, имеющего форму тела вращения, - дефект в виде разной толщины противоположных стенок в любом сечении | |
| | ИС МЕГАНОРМ: примечание. Рисунок дан в соответствии с официальным текстом документа. | |
|

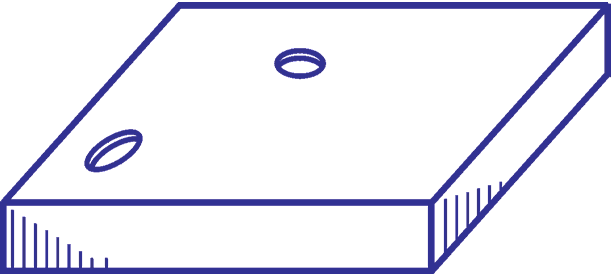

26 раковина огнеупорного изделия*; раковина | Дефект литых и плавленолитых огнеупорных изделий в виде полости неправильной формы | |
27 растрескивание огнеупорного изделия; растрескивание en spalling | Дефект огнеупорного изделия в виде полного или частичного разрушения огнеупорного изделия, приводящего к физическому отделению кусков изделия | |
28 сердцевина в огнеупорном изделии; сердцевина | Внутренний дефект огнеупорного изделия в виде участка, отличающегося по цвету от периферических областей изделия, образовавшегося в результате нарушения технологических режимов | |
29 сетка трещин и/или посечек огнеупорного изделия*; сетка трещин и/или посечек en surface crazing, crazing | Дефект огнеупорного изделия в виде трех и более взаимно пересекающихся посечек и/или трещин | |
30 скошенность огнеупорного изделия; скошенность | Дефект огнеупорного изделия в форме тела вращения или призмы в виде отклонения угла между торцевой поверхностью и горизонтальной осью изделия от прямого угла | |
31 слоистость огнеупорного изделия*; слоистость (Нрк. Расслоение) | Дефект огнеупорного изделия в виде двух и более слоев, различающихся по текстуре и/или цвету | |
32 трещина огнеупорного изделия*; трещина en crack | Дефект огнеупорного изделия в виде нарушения целостности материала шириной свыше 0,5 мм | |
33 участок без глазури на поверхности огнеупорного изделия; участок без глазури | Дефект поверхности глазурованного огнеупорного изделия в виде участка с отсутствием глазури | |
34 царапина на поверхности огнеупорного изделия; царапина | Дефект огнеупорного изделия в виде канавки неправильной формы и произвольного направления, образовавшейся в результате воздействия острым предметом | |
Алфавитный указатель терминов на русском языке
вмятина | |
вогнутость | |
волнистость | |
волнистость поверхности огнеупорного изделия | |
впадина | |
впадина на поверхности огнеупорного изделия | |
вспученность | |
вспученность на поверхности огнеупорного изделия | |
выбоина | |
выгорание графита | |
выгорание графита с поверхности огнеупорного изделия | |
выкрошенность | |
выкрошенность зерен огнеупорного изделия | |
вымоина | |
выплавка | |
выплавка огнеупорного изделия | |
выпуклость | |
заусеница | |
заусеница на поверхности огнеупорного изделия | |
инородное включение | |
конусность | |
конусность огнеупорного изделия | |
косоугольность | |
косоугольность огнеупорного изделия | |
кривизна | |
кривизна огнеупорного изделия | |
кромка | |
мушка | |
мушка на поверхности огнеупорного изделия | |
налип | |
налип на поверхности огнеупорного изделия | |
неоднородность | |
неоднородность огнеупорного изделия | |
непараллельность | |
непараллельность огнеупорного изделия | |
неплоскостность | |
неплоскостность огнеупорного изделия | |
овальность | |
овальность огнеупорного изделия | |
остаток прибыли | |
остаток прибыли на поверхности огнеупорного изделия | |
отбитость кромки | |
отбитость кромки огнеупорного изделия | |
отбитость ребра | |
отбитость ребра огнеупорного изделия | |
отбитость угла | |
отбитость угла огнеупорного изделия | |
посечка | |
посечка огнеупорного изделия | |
постороннее включение | |
постороннее включение огнеупорного изделия | |
пустота | |
пустота в огнеупорном изделии | |
пятно | |
пятно на поверхности огнеупорного изделия | |
разнотолщинность | |
разнотолщинность огнеупорного изделия | |
раковина | |
раковина огнеупорного изделия | |
расслоение | |
растрескивание | |
растрескивание огнеупорного изделия | |
сердцевина | |
сердцевина в огнеупорном изделии | |
сетка трещин и/или посечек | |
сетка трещин и/или посечек огнеупорного изделия | |
скошенность | |
скошенность огнеупорного изделия | |
слоистость | |
слоистость огнеупорного изделия | |
срыв | |
сыпучесть | |
трещина | |
трещина огнеупорного изделия | |
участок без глазури | |
участок без глазури на поверхности огнеупорного изделия | |
царапина | |
царапина на поверхности огнеупорного изделия | |
эллипсность | |
(справочное)
ВНЕШНИЙ ВИД ДЕФЕКТОВ ОГНЕУПОРНЫХ ИЗДЕЛИЙ
Внешний вид отдельных дефектов огнеупорных изделий приведен на рисунках А.1 -
А.17.
Рисунок А.1 - Впадина
Рисунок А.2 - Выплавка
Рисунок А.3 - Заусеница
Рисунок А.4 - Косоугольность
Рисунок А.5 - Налип
Рисунок А.6 - Неоднородность
Рисунок А.7 - Неплоскостность
Рисунок А.8 - Овальность
Рисунок А.9 - Отбитость кромки
Рисунок А.10 - Отбитость ребра
Рисунок А.11 - Постороннее включение
Рисунок А.12 - Пятно
Рисунок А.13 - Разнотолщинность
Рисунок А.14 - Сердцевина
Рисунок А.15 - Сетка трещин
Рисунок А.16 - Слоистость
