Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 29 августа 2014 г. N 69-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 сентября 2014 г. N 1236-ст межгосударственный стандарт ГОСТ 8.644-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ИЗДАНИЕ (апрель 2019 г.) с Поправкой (ИУС 8-2015)

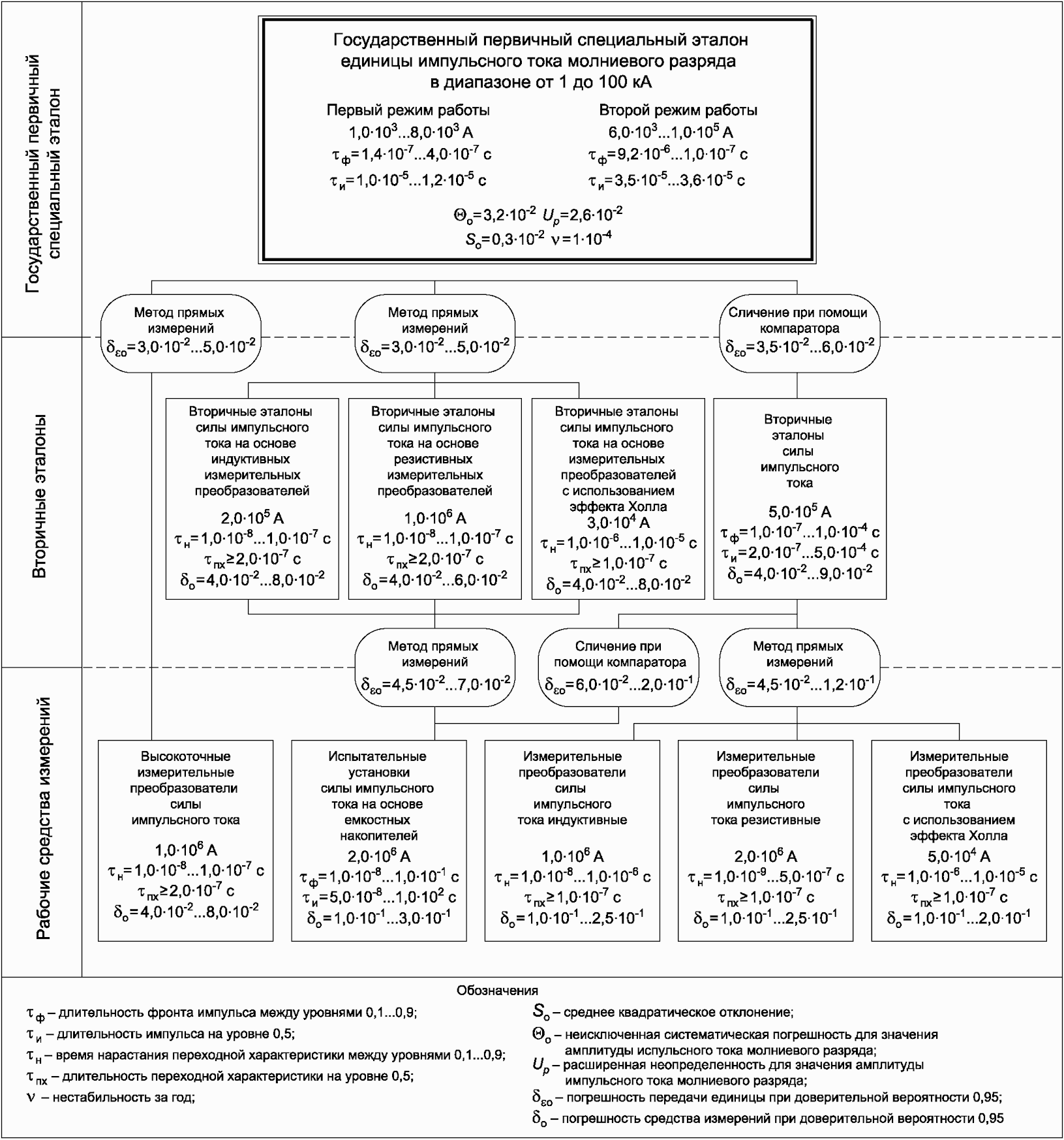

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА (см. рисунок А.1 приложения А) и устанавливает порядок передачи единицы силы импульсного тока - ампера (А) - от государственного первичного специального эталона (далее - ГПСЭ) с помощью вторичных эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2.1 ГПСЭ единицы импульсного тока молниевого разряда предназначен для воспроизведения и хранения единицы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА и передачи ее с помощью вторичных эталонов рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

2.2 ГПСЭ состоит из комплекса следующих средств измерений:

- трансформатора импульсов тока большой амплитуды ТТ-100 с токосъемными выводами;

- генератора высоковольтных импульсов с токосъемными выводами и разрядным сопротивлением;

- цифровых регистраторов импульсов;

- контрольных измерительных преобразователей силы импульсного тока;

- пульта управления.

2.3 Диапазон значений силы импульсного тока молниевого разряда, в котором воспроизводится единица: в первом режиме от 1,0·10³ до 8,0·10³ А; во втором режиме от 6,0·10³ до 1,0·10⁵ А.

Диапазон значений длительности фронта воспроизводимых импульсов тока молниевого разряда между уровнями 0,1...0,9 от установившегося значения: в первом режиме от 1,4·10^-7 до 4,0·10^-7 с; во втором режиме от 9,2·10^-6 до 1,0·10^-7 с.

Диапазон значений длительности воспроизводимых импульсов тока молниевого разряда на уровне 0,5 от установившегося значения: в первом режиме от 1,0·10^-5 до 1,2·10^-5 с; во втором режиме от 3,5·10^-5 до 3,6·10^-5 с.

2.4 ГПСЭ обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S₀, не превышающим 0,3% при 50 независимых наблюдениях. Неисключенная систематическая погрешность воспроизведения единицы импульсного тока не превышает 3,2% в первом и втором режимах.

Стандартная неопределенность воспроизведения единицы импульсного тока:

- оцененная по типу A (u_A) в первом и втором режимах - 0,3%;

- оцененная по типу B (u_B) в первом и втором режимах - 1,5%.

Суммарная стандартная неопределенность u_c в первом и втором режимах - 1,5%.

Расширенная неопределенность U_P при коэффициенте охвата k = 1,71 и доверительной вероятности P = 0,99 в первом и втором режимах - 2,6%.

Нестабильность эталона за год v₀ составляет 1·10^-4.

2.5 Для обеспечения воспроизведения единицы силы импульсного тока с указанной точностью должны соблюдаться правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

2.6 ГПСЭ применяют для передачи единиц вторичным эталонам и рабочим средствам измерений методом прямых измерений и сличением при помощи компаратора.

3.1 В качестве вторичных эталонов силы импульсного тока применяют:

а) вторичные эталоны силы импульсного тока на основе индуктивных измерительных преобразователей с верхней границей диапазона 2,0·10⁵ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-8 до 1,0·10^-7 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения;

б) вторичные эталоны силы импульсного тока на основе резистивных измерительных преобразователей с верхней границей диапазона 1,0·10⁶ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-8 до 1,0·10^-7 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения;

в) вторичные эталоны силы импульсного тока на основе измерительных преобразователей с использованием эффекта Холла с верхней границей диапазона 3,0·10⁴ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-6 до 1,0·10^-5 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения;

г) вторичные эталоны силы импульсного тока с верхней границей диапазона 5,0·10⁵ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-7 до 1,0·10^-4 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики в диапазоне от 2,0·10^-7 до 5,0·10^-4 с на уровне 0,5 от установившегося значения.

3.2 Погрешность вторичных эталонов при доверительной вероятности P = 0,95 составляет от 4,0·10^-2 до 9,0·10^-2.

3.3 Вторичные эталоны применяют для передачи единиц рабочим средствам измерений методом прямых измерений и сличением при помощи компаратора.

4.1 В качестве рабочих средств измерений применяют:

а) высокоточные измерительные преобразователи силы импульсного тока с верхней границей диапазона 1,0·10⁶ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-8 до 1,0·10^-7 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения;

б) испытательные установки силы импульсного тока на основе емкостных накопителей с верхней границей диапазона 2,0·10⁶ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-8 до 1,0·10^-1 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики в диапазоне от 5,0·10^-8 до 1,0·10² с на уровне 0,5 от установившегося значения;

в) измерительные преобразователи силы импульсного тока индуктивные с верхней границей диапазона 1,0·10⁶ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-8 до 1,0·10^-6 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения;

г) измерительные преобразователи силы импульсного тока резистивные с верхней границей диапазона 2,0·10⁶ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-9 до 5,0·10^-7 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения;

д) измерительные преобразователи силы импульсного тока с использованием эффекта Холла с верхней границей диапазона 5,0·10⁴ А, временем нарастания переходной характеристики в диапазоне от 1,0·10^-6 до 1,0·10^-5 с между уровнями 0,1...0,9 от установившегося значения и длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения.

4.2 Погрешность рабочих средств измерений при доверительной вероятности P = 0,95 составляет от 4,0·10^-2 до 3,0·10^-1.
