Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), Техническим комитетом по стандартизации ТК 386 "Основные нормы и правила по обеспечению единства измерений в области ультрафиолетовой спектрорадиометрии", Межгосударственным техническим комитетом по стандартизации МТК 206 "Эталоны и поверочные схемы"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1742-ст межгосударственный стандарт ГОСТ 8.552-2013 введен в действие в качестве государственного стандарта Российской Федерации с 1 мая 2015 г.

5 ВЗАМЕН ГОСТ 8.552-2001

6 ИЗДАНИЕ (февраль 2019 г.) с Поправкой (ИУС 2-2016 г.)

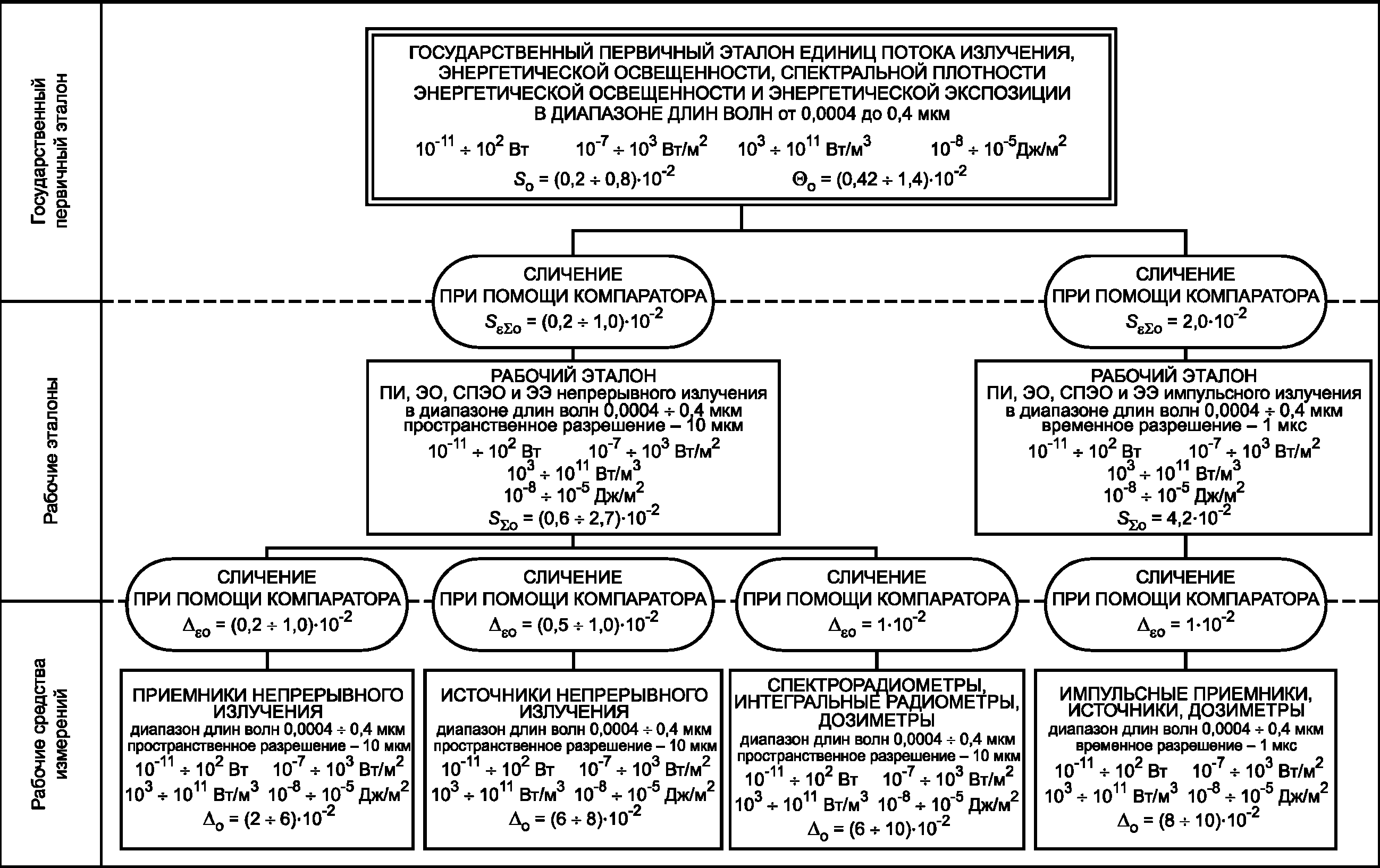

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,4 до 400 нм и устанавливает порядок передачи единиц потока излучения - ватта [Вт], энергетической освещенности - ватта на квадратный метр [Вт/м²], спектральной плотности энергетической освещенности - ватта на кубический метр [Вт/м³] и энергетической экспозиции - джоуля на квадратный метр [Дж/м²] в диапазоне длин волн от 0,4 до 400 нм от государственного первичного эталона при помощи рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2.1 Государственный первичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции включает:

- комплект ионизационных камер, криогенный неселективный радиометр, пропорциональный счетчик, оптико-акустический приемник и комплект приемников излучения на основе фотодиодов;

- комплект измерительной и вспомогательной аппаратуры;

- комплект спектральных компараторов на основе монохроматоров нормального и скользящего падения;

- комплект дейтериевых, водородных, ртутных, ксеноновых газоразрядных ламп и плазменных излучателей.

2.2 Государственный первичный эталон обеспечивает в диапазоне длин волн 0,4 - 400 нм воспроизведение следующих единиц:

- потока излучения в диапазоне 10^-11 - 10² Вт с относительным средним квадратическим отклонением результата измерений S_o, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;

- энергетической освещенности в диапазоне 10^-7 - 10³ Вт/м² с относительным средним квадратическим отклонением результата измерений S_o, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;

- спектральной плотности энергетической освещенности в диапазоне 10³ - 10¹¹ Вт/м³ с относительным средним квадратическим отклонением результата измерений S_o, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;

- энергетической экспозиции в диапазоне 10^-8 - 10^-5 Дж/м² с относительным средним квадратическим отклонением результата измерений S_o, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - .

Среднее квадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного УФ-излучения с первичным эталоном не превышает (0,2 - 1,0)·10^-2.

Среднее квадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного УФ-излучения с первичным эталоном не превышает 2,0·10^-2.

Для единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции:

- суммарная стандартная неопределенность составляет ;

- расширенная неопределенность с коэффициентом охвата K, равным 2, составляет - .

2.3 Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного УФ-излучения в диапазоне длин волн от 0,0004 до 0,400 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением , составляющим .

2.4 Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного УФ-излучения в диапазоне длин волн от 0,0004 до 0,400 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением , составляющим 2,0·10^-2.

3.1 В качестве рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного излучения применяют измерительные комплексы, включающие монохроматоры и интерференционные фильтры, источники УФ-излучения - водородные, дейтериевые, ксеноновые и ртутные лампы, эталонные приемники излучения - кремниевые фотодиоды с окном из кварца и без окна; фотодиоды, фотоэлементы, канальные электронные умножители, спектрорадиометры, многоканальные и интегральные радиометры.

3.2 Диапазон значений потока непрерывного излучения составляет 10^-11 - 10² Вт, энергетической освещенности - 10^-7 - 10³ Вт/м², спектральной плотности энергетической освещенности - 10³ - 10¹¹ Вт/м³, энергетической экспозиции - 10^-8 - 10^-5 Дж/м².

3.3 Среднеквадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного излучения с Государственным первичным эталоном составляет .

3.4 В качестве рабочих эталонов потока импульсного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения применяют измерительные комплексы, включающие монохроматоры и интерференционные фильтры, источники импульсного УФ-излучения на основе капиллярного разряда с испаряющейся стенкой, плазменный фокус и газоразрядные лампы, эталонные приемники импульсного излучения - фотодиоды, вакуумные фотоэлементы, фотоэлектронные умножители, вторичные электронные умножители, фотосцинтилляторные преобразователи, многоканальные радиометры и дозиметры импульсного излучения.

3.5 Диапазон значений потока импульсного излучения составляет 10^-11 - 10² Вт, энергетической освещенности - 10^-7 - 10³ Вт/м², спектральной плотности энергетической освещенности - 10³ - 10¹¹ Вт/м³, энергетической экспозиции - 10^-8 - 10^-5 Дж/м².

3.6 Среднеквадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения с государственным первичным эталоном составляет 4,2·10^-2.

3.7 Рабочие эталоны потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного и импульсного излучения применяют для передачи единиц рабочим средствам измерений сличением при помощи компаратора с допускаемым значением погрешности , составляющим .

4.1 В качестве рабочих средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного и импульсного излучения применяют:

- приемники непрерывного и импульсного излучений: фотодиоды, фотоэлементы, фотоумножители, вторичные и канальные электронные умножители, фотосцинтилляторные преобразователи;

- многоканальные, интегральные радиометры и дозиметры;

- источники непрерывного и импульсного излучения - водородные, дейтериевые, ксеноновые и ртутные лампы.

4.2 Диапазон значений потока непрерывного излучения составляет 10^-11 - 10² Вт, энергетической освещенности - 10^-7 - 10³ Вт/м², спектральной плотности энергетической освещенности - 10³ - 10¹¹ Вт/м³, энергетической экспозиции - 10^-8 - 10^-5 Дж/м².

4.3 Диапазон значений потока импульсного излучения - 10^-11 - 10² Вт, энергетической освещенности - 10^-7 - 10³ Вт/м², спектральной плотности энергетической освещенности - 10³ - 10¹¹ Вт/м³, энергетической экспозиции - 10^-8 - 10^-5 Дж/м².

4.4 Предел допускаемых относительных погрешностей рабочих средств измерений потока непрерывного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции не превышает .

4.5 Предел допускаемых относительных погрешностей рабочих средств измерений потока импульсного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции не превышает .
