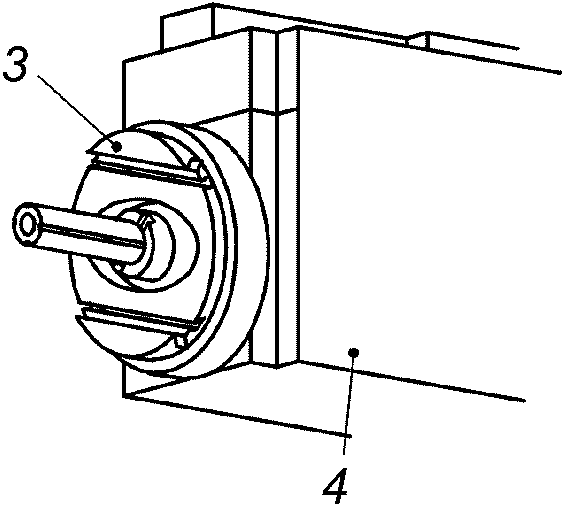

Примечание - В дополнение к терминам, представленным в настоящей таблице на трех официальных языках ISO, в таблице C.1 даны эквиваленты на итальянском; они представлены членом-комитетом Италии (UNI) и приведены только для информации. В качестве терминов ISO могут рассматриваться только термины на официальных языках ISO.

Примечание - В дополнение к терминам, представленным в настоящей таблице на трех официальных языках ISO, в таблице C.2 даны эквиваленты на итальянском; они представлены членом-комитетом Италии (UNI) и приведены только для информации. В качестве терминов ISO могут рассматриваться только термины на официальных языках ISO.

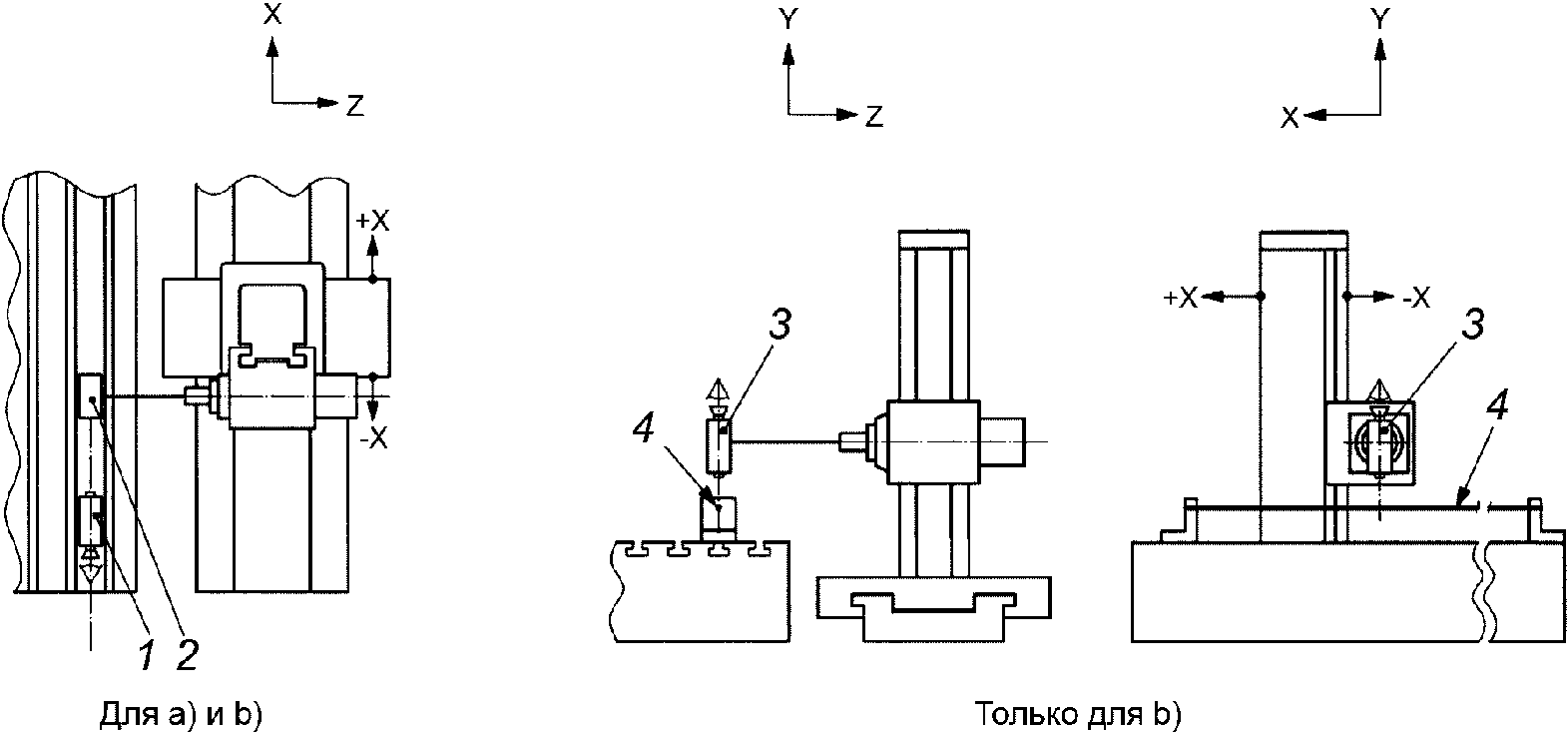

Обозначения:

1 - поверочный телескоп;

2 - цель телескопа;

3 - микроскоп;

4 - натянутая струна

Оптические методы, и только для b), микроскоп и натянутая струна

a) Натянутая струна не рекомендуется из-за провисания струны. Поверочный телескоп может быть установлен на столе станка таким образом, чтобы оптический луч был параллелен движению стойки вдоль оси X, или при измерениях будет учитываться отсутствие параллельности.

Если шпиндель может быть зафиксирован, заданная координата телескопа может быть смонтирована на нем. Если шпиндель не может быть заблокирован, заданная координата телескопа устанавливается на шпиндельной бабке.

b) Когда используется натянутая струна, телескоп должен быть установлен на шпинделе или на шпиндельной бабке. Когда используется оптический метод, микроскоп должен быть установлен на шпинделе или на шпиндельной бабке. Когда используется оптический метод, телескоп устанавливается горизонтально.

Для a) и b): Измерения должны проводиться на нескольких равноудаленных позициях, на этапах, не превышающих 500 по ходу перемещения. Переместите стойку по оси X и отметьте показания

Обозначения:

1 - эталонные уровни;

2 - измерительные уровни;

3 - зеркало;

4 - автоколлиматор

a) Прецизионный уровень, лазерный интерферометр или другие оптические приборы измерения углового отклонения.

b) Прецизионный уровень

c) Лазерный интерферометр или другие оптические приборы измерения углового отклонения

Измерительный уровень или зеркало должны быть помещены на подвижный корпус шпинделя.

a) ECX (шаг) в направлении оси X (с оптическим инструментом, установленным вертикально).

b) EAX (колебания относительно вертикальной оси) в направлении оси Z.

c) EBX (отклонение от заданного направления движения) с оптическим инструментом, установленным горизонтально.

Когда используются уровни, эталонный уровень должен быть установлен на неподвижном столе, а корпус шпинделя в середине диапазона перемещения (ось Z). Несколько предварительных движений стойки должны быть проведены с эталонным уровнем в различных положениях неподвижного стола, чтобы проверить, не является ли перемещение оси X источником углового отклонения какой-либо части неподвижного стола и/или станины (Т-образного основания) поворотного стола. В этом последнем случае применяется метод дифференциальных измерений двух угловых перемещений, и это должно быть установлено.

Измерения должны проводиться в обоих направлениях, на нескольких равноудаленных позициях на этапах, не превышающих 500 по ходу перемещения.

Требуется указать место измерения

Датчик линейного перемещения и эталонный образец прямолинейности с набором концевых мер или лазерными методами

Установить поверочную линейку на столе параллельно движению корпуса шпинделя (оси Z) для a) вертикально и для b) горизонтально или отсутствие параллельности будет приниматься в расчет при измерениях.

Если шпиндель может быть зафиксирован, циферблатный индикатор может быть установлен на него. Если шпиндель не может быть зафиксирован, циферблатный индикатор должен быть установлен на торец корпуса шпинделя. Измерительный наконечник должен располагаться перпендикулярно базовой торцевой поверхности поверочной линейки.

Измерения должны проводиться в обоих направлениях перемещения, на нескольких равноудаленных позициях, на этапах, не превышающих 300 по ходу перемещения.

Требуется указать место измерения

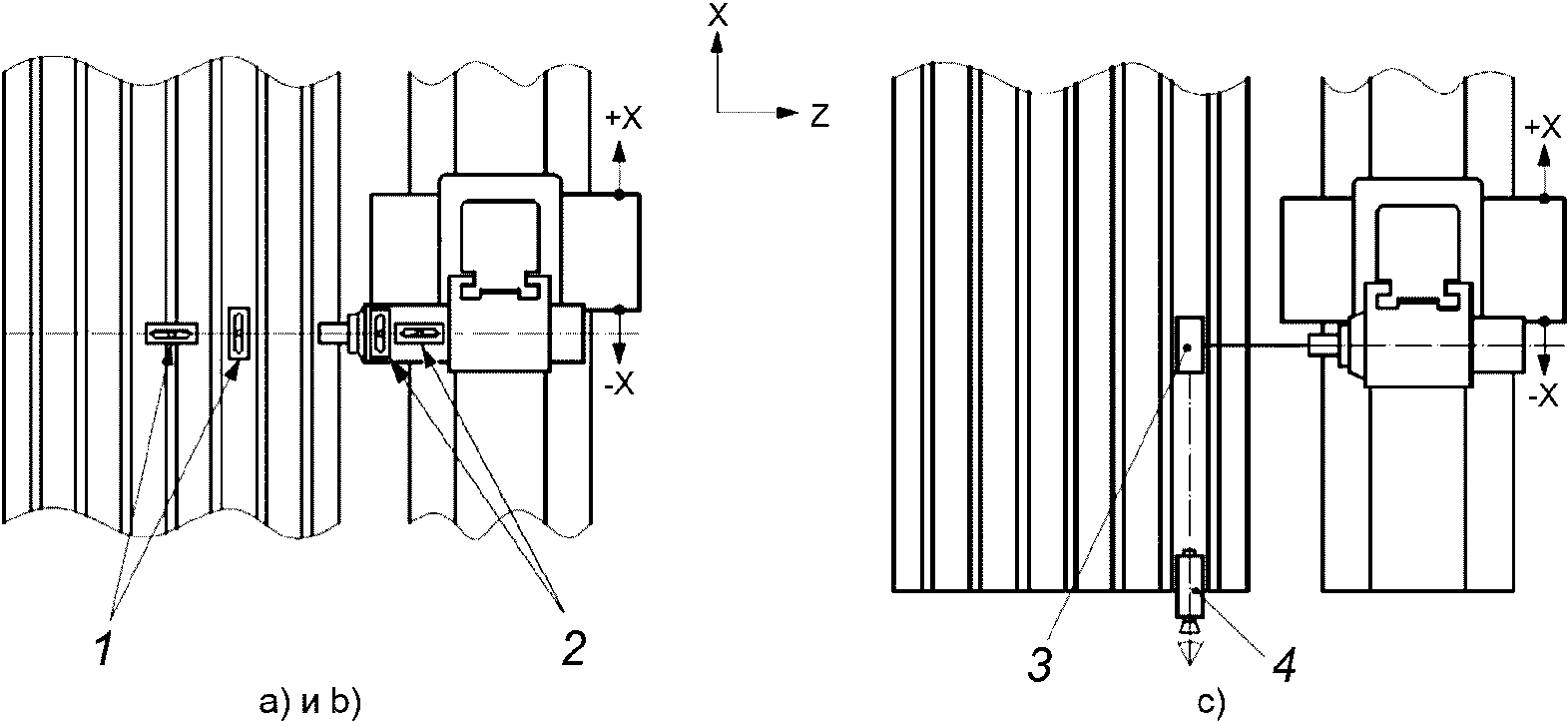

Обозначения:

1 - эталонные уровни;

2 - измерительные уровни;

3 - автоколлиматор;

4 - зеркало

a) Прецизионный уровень, лазерный интерферометр или другие оптические приборы измерения углового отклонения.

b) Прецизионный уровень.

c) Лазерный интерферометр или другие оптические приборы измерения углового отклонения

Примечания и ссылки на ISO 230-1:2012 (3.4.16 и 8.4)

Измерительный уровень должен быть помещен на корпус шпинделя, зеркало должно быть помещено на торец корпуса шпинделя:

a) EAZ, в направлении оси Z (с оптическим инструментом, установленным вертикально).

b) ECZ, в направлении оси X.

c) EBZ, с оптическим инструментом, установленным горизонтально.

Когда используются уровни, эталонный уровень должен быть установлен на неподвижном столе (или на поворотном столе), чтобы проверить, не является ли перемещение оси Z источником углового отклонения какой-либо части неподвижного компонента. Если обнаружены угловые перемещения, должны быть проведены различные измерения и это должно быть установлено. Измерения должны проводиться в обоих направлениях, минимум на пяти равноудаленных позициях, походу перемещения

Обозначения:

1 - натянутая струна;

2 - микроскоп

Микроскоп и натянутая струна или оптические методы

Пиноль задней бабки (ось Z) должна быть на середине перемещения.

Натянутая струна должна быть натянута между неподвижным столом и другим неподвижным узлом независимым от стойки станка.

Если шпиндель может быть заблокирован, микроскоп или заданная цель поверочного телескопа может быть смонтирована на нем. Если шпиндель не может быть заблокирован, микроскоп или заданная координата устанавливается на торце корпуса шпинделя.

Требуется указать место измерения

Обозначения:

1 - эталонный уровень;

2 - измерительный уровень;

3 - цилиндрический угольник;

d - расстояние измерения

a) и b) Прецизионный уровень, лазерный или другие оптические приборы измерения углового отклонения

a) и b) Установить уровень на шпиндельной бабке в направлении оси Z для a) и в направлении оси X для b). Эталонный уровень должен быть расположен на столе, держащем заготовку, в том же направлении, что и измерительный уровень, чтобы проверить, что перемещение оси Y не вызывает угловое перемещение любого неподвижного узла. Некоторые предварительные перемещения оси Y должны быть выполнены с обоими уровнями, чтобы проверить, не вызывает ли перемещение оси Y угловое перемещение любой части неподвижного стола или основания поворотного стола. В этом последнем случае применяется метод дифференциальных измерений двух угловых перемещений, и это должно быть установлено.

c) Измерьте EZY отклонение прямолинейности оси Y с помощью прибора, размещенного на специальном плече с горизонтальным смещением d от оси шпинделя: с 1) с помощью циферблатного индикатора напротив цилиндрического поверочного угольника стоящего на выровненной поверхности с 2) с помощью микроскопа, нацеленного на натянутую струну или с 3) с помощью нацеливания на широкий установочный лазер, который генерирует оптическую плоскость XY.

Отметьте показания и соответствующие позиции измерения перемещения шпиндельной бабки (ось Y). Переверните специальный рычаг (несущий инструмент) на другую сторону шпинделя и переместите ось X на расстояние 2d, чтобы отметить показания относительно тех же эталонов. Возможное отклонение по крену перемещения оси X должно быть измерено и принято во внимание. Для c) 3 движение по оси X не требуется. Прибор нужно переустановить и сделать новые измерения на тех же высотах, что и прежние, а затем записать показания.

Для каждого положения измерения рассчитать алгебраическую разницу между двумя показаниями, затем подсчитать разницу между максимумом и минимумом и разделить на расстояние 2d для получения углового отклонения.

Измерения должны проводиться на нескольких равноудаленных позициях, в шаге, не превышающем 500 по ходу перемещения в направлениях вверх и вниз.

Примечание - Если инструмент не компенсируется при помощи ПО, вращение по оси Y также может быть измерено двумя измерениями EXY со смещением по оси Z.

Эталонный образец перпендикулярности, поверочная линейка, регулируемые вставки и датчик линейного перемещения

Установите поверочную линейку на столе параллельно движению станины (ось X), используя регулируемые вставки, либо отсутствие параллельности будет учитываться при измерениях, а затем поместите на линейку угольник.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Наконечником циферблатного индикатора коснитесь угольника, измеряя направление X. Поместите ось Y для измерений рядом с одним концом угольника и обнулите циферблатный индикатор.

Переместите ось Y для измерений рядом с другим концом угольника и запишите показания.

Измеренное отклонение от перпендикулярности, EC,(0X)Y, является соотношением показаний и расстояния, пройденного вдоль оси Y

Эталонный образец перпендикулярности, поверочная линейка, регулируемые вставки и датчик линейного перемещения

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Наконечником циферблатного индикатора коснитесь угольника, измеряя направление Z. Поместите ось Y для измерений рядом с одним концом угольника и обнулите циферблатный индикатор.

Переместите ось Y для измерений рядом с другим концом угольника и запишите показания.

Измеренное отклонение от перпендикулярности, EA(0Z)Y, является соотношением показаний и расстояния, пройденного вдоль оси Y.

Альтернативный вариант:

Выровняйте поверочную линейку таким образом, чтобы вертикальный рычаг угольника находился на линейке параллельно движению шпиндельной бабки (ось Y).

Наконечником циферблатного индикатора коснитесь поверочной линейки, измеряя направление Y. Верните назад ось Z и обнулите циферблатный индикатор.

Переместите ось Z на нужное расстояние и считайте показания.

Измеренное отклонение от перпендикулярности, EA(0Y)Z, является соотношением показания и расстояния, пройденного вдоль оси Z

Эталонный образец перпендикулярности и датчик линейного перемещения.

Установите угольник на станине и выровняйте одну сторону параллельно движению стойки (ось X) либо отсутствие параллельности будет учитываться при измерениях.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Наконечником циферблатного индикатора коснитесь угольника, измеряя направление оси X. Поместите ось Z для измерений рядом с одним концом угольника и обнулите циферблатный индикатор.

Переместите ось Z для измерений рядом с другим концом угольника и запишите показания. Измеренное отклонение от перпендикулярности, EB(0X)Z, является соотношением показаний и расстояния, пройденного вдоль оси Y

Эталонный образец прямолинейности или эталонный образец перпендикулярности, регулируемые вставки и датчик линейного перемещения

a) Поместите поверочную линейку на стол вертикально в плоскости, содержащей шпиндельную ось, и отрегулируйте ее параллельно движению корпуса шпинделя (ось Z) либо отсутствие параллельности должно учитываться при измерении.

Вращение шпинделя должно быть остановлено. Наконечником циферблатного индикатора коснитесь поверхности поверочной линейки и обнулите индикатор. Вытяните шпиндель на нужную длину и запишите показания циферблатного индикатора. Измеренное отклонение от параллельности, EA(0Z)W, является соотношением показаний индикатора и расстоянием, пройденным вдоль оси W.

Альтернативный вариант:

b) Выровняйте поверочную линейку таким образом, чтобы вертикальный рычаг угольника находился на линейке параллельно движению шпиндельной бабки (ось Y) и далее проводите проверку, как в пункте a).

Измеренное отклонение от перпендикулярности, EA(0Y)W, является соотношением показаний индикатора к расстоянию, пройденному вдоль оси W

Эталонный образец прямолинейности и датчик линейного перемещения

Поместите поверочную линейку горизонтально на стол в плоскости, содержащей шпиндельную ось, и отрегулируйте ее параллельно движению корпуса шпинделя (ось Z), отсутствие параллельности должно учитываться при измерении.

Вращение шпинделя должно быть остановлено. Наконечником циферблатного индикатора коснитесь поверхности поверочной линейки и обнулите индикатор. Выдвинете шпиндель на нужную длину и запишите показания циферблатного индикатора. Измеренное отклонение от параллельности, EB(0Z)W, является соотношением показаний индикатора к расстоянию, пройденному вдоль оси W

Обозначения:

d - измеряемое расстояние

Прецизионный уровень или оптические методы.

Измерения должны проводиться на нескольких равноудаленных позициях, с расстоянием измерения, не превышающим 1/10 самой длинной стороны стола

Датчик линейного перемещения и угольник

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Измерения должны проводиться на нескольких равноудаленных позициях, с расстоянием измерения, не превышающим 1/10 самой длинной стороны стола.

Перемещайте ось X от одной позиции измерения до следующей без контакта между наконечником и эталонной поверхностью. На каждой позиции измерения перемещайте вниз ось Y, чтобы циферблатный индикатор вошел в контакт с эталонной поверхностью, или вставьте угольник между наконечником и поверхностью стола.

Погрешностью параллельности является разница между максимальным и минимальным значением

Датчик линейного перемещения и угольник

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Корпус шпинделя нужно поместить в среднее положение.

Перед измерением, каждую точку контакта необходимо вручную шлифовать абразивом, чтобы свести к минимуму малые погрешности стола.

Перемещайте ось X от одной позиции измерения до следующей без контакта между наконечником и поверхностью стола. На каждой позиции измерения вставляйте набор концевых мер между наконечником и поверхностью стола и считывайте показания.

Погрешностью параллельности является разница между максимальным и минимальным значением

Эталонный образец прямолинейности и датчик линейного перемещения

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Это испытание должно проводиться в нескольких положениях стойки (ось X) вдоль станины.

Установите поверочную линейку на неподвижный стол в направлении оси Z, параллельно поверхности стола; перемещайте корпус шпинделя по всей измеряемой длине и запишите изменения показаний. Вместо поверочной линейки возможно прямое измерение поверхности стола с помощью циферблатного индикатора и набора концевых мер.

Погрешностью параллельности является разница между максимальным и минимальным значением

Датчик линейного перемещения [с плоским наконечником для c)] и проверочная оправка для a)

Значение и направление силы, F, должно быть определено производителем/поставщиком. Если используются подшипники с предварительным натягом, то нет необходимости применять силу.

Примечание - Испытание AR1 является испытанием для оценки погрешности перемещения оси вращения шпинделя

Проверочная оправка и датчик линейного перемещения

Измерение должно проводиться с помощью проверочной оправки, смонтированной на торце шпинделя. Шпиндель должен быть перемещен назад.

Проводите измерение в средней позиции выхода шпинделя из вращения или оценивайте среднее значение измерений, сделанных на двух позициях вращения шпинделя на 180°

Датчик линейного перемещения, специальный рычаг и эталонный образец перпендикулярности

Стойка (ось Z) должна быть зафиксирована. Шпиндель должен быть перемещен назад.

Установите поверочную линейку параллельно на неподвижном столе и выровняйте ее с движением стойки (ось X).

Установите циферблатный индикатор на специальном рычаге, смонтированном на шпинделе. Наконечником циферблатного индикатора коснитесь поверхности поверочной линейки и обнулите индикатор.

Поворачивайте расточный шпиндель, пока наконечник опять не коснется базовой торцевой поверхности поверочной линейки, и запишите показания циферблатного индикатора.

Разница между двумя показаниями, деленная на расстояние между двумя точками измерения является погрешностью перпендикулярности EB(0X)(C).

Специальный рычаг должен быть достаточно жестким, чтобы предотвратить любые погрешности показаний из-за противодействующих отклонений в двух положениях измерения.

Требуется указать значения угла , больше ли, меньше или равен он 90°

Датчик линейного перемещения, специальный рычаг эталонный образец перпендикулярности, поверочная плита и регулируемые вставки

Установите поверочную плиту на столе и поместите на нее цилиндрический поверочный угольник. Выровняйте поверочную плиту с помощью регулируемых вставок, пока угольник не будет параллелен движению шпиндельной бабки (ось Y), либо отсутствие параллельности должно учитываться при измерениях.

Шпиндель и корпус шпинделя должны быть перемещены назад.

Установите наконечник циферблатный индикатор напротив угольника и обнулите индикатор.

Поворачивайте расточный шпиндель, пока наконечник опять не коснется угольника, и запишите показания циферблатного индикатора.

Разница между двумя показаниями, деленная на расстояние между двумя точками измерения является погрешностью перпендикулярности EA(0Y)(C).

Специальный рычаг должен быть достаточно жестким, чтобы предотвратить любые погрешности показаний из-за противодействующих отклонений в двух положениях измерения.

Требуется указать значения угла , больше ли, меньше или равен он 90°

где D - диаметр шпинделя

Датчик линейного перемещения [с плоским наконечником для b)]

Значение и направление силы, F, должно быть определено производителем/поставщиком. Если используются подшипники с предварительным натягом, то нет необходимости применять силу.

Расстояние, A, циферблатного индикатора c) должно быть максимально большим от шпиндельной оси.

Примечание - Испытание AR1 является испытанием для оценки погрешности перемещения оси вращения шпинделя.

Датчик линейного перемещения и проверочная оправка

a) 12.3.4

Радиальное биение составляет половину максимальной разницы показаний индикатора.

b) 12.4.8

Эталонный образец прямолинейности, датчик линейного перемещения и набор концевых мер или оптические методы или натянутая струна и микроскоп для b)

Установите поверочную линейку на стол, вертикально для b), параллельно перемещению оси R' направляющей стола, либо отсутствие параллельности должно будет учитываться при измерениях.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя. Наконечник должен быть параллелен базовой торцевой поверхности поверочной линейки.

Переместите стол в поперечном направлении к оси R' и запишите показания

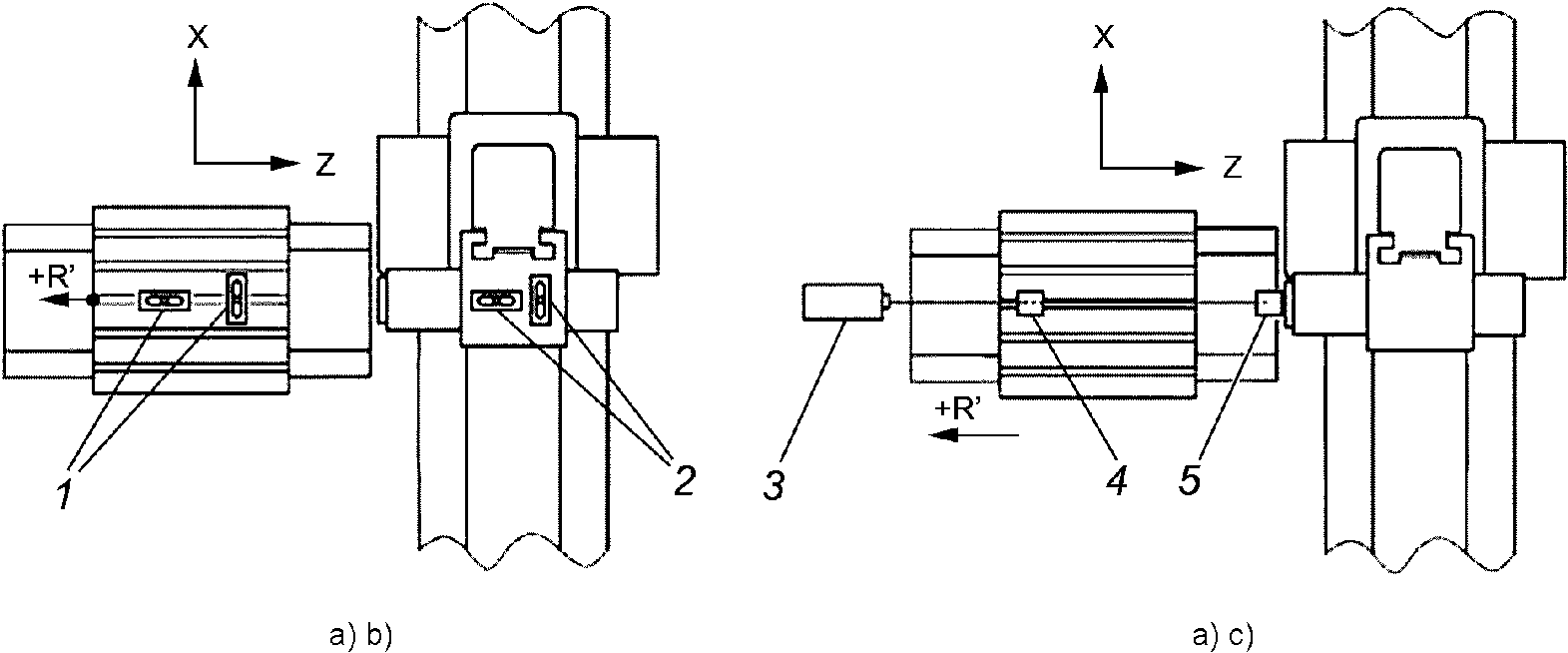

Обозначения:

1 - измерительные уровни;

2 - эталонные уровни;

3 - лазерная головка;

4 - угловой интерферометр;

5 - ретроотражатель

a) Прецизионные уровни, лазерный интерферометр или другие оптические приборы измерения углового отклонения.

b) Прецизионные уровни

c) Лазерный интерферометр или другие оптические приборы измерения углового отклонения

Уровень или инструмент должен быть размещен на столе:

a) EAR (шаг) в направлении оси Z (с оптическим инструментом, установленным вертикально);

b) ECR (колебания относительно вертикальной оси) в направлении оси X;

c) EBX (отклонение от заданного направления движения) в направлении оси Z (с оптическим инструментом, установленным горизонтально).

Эталонный уровень должен быть размещен на корпусе шпинделя, а корпус должен находиться в середине диапазона перемещения.

Когда перемещение оси R' вызывает угловое перемещение и шпиндельной бабки и стола, с обрабатываемой деталью, должны быть сделаны дифференциальные измерения двух угловых перемещений и это должно быть зафиксировано

Эталонный образец прямолинейности, датчик линейного перемещения и регулируемые вставки

Установите поверочную линейку на стол, вертикально для a), параллельно перемещению направляющей стола (ось R'), либо отсутствие параллельности должно будет учитываться при измерениях.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Установите наконечник циферблатного индикатора против угольника, измеряющего в направлении Y для a) и в направлении X для b). Отведите назад корпус шпинделя и обнулите индикатор.

Переместите ось Z в нужное положение и запишите показания индикатора.

Измеренное отклонение от параллельности, EA(0Z)R, для a) или EB(0Z)R, для b), является разницей между показаниями и дистанцией, пройденной вдоль оси Z

Примечание - Эти испытания также могут проводиться при помощи одиночных измерений (синхронное движение Z оси и R'-оси).

Эталонный образец перпендикулярности, поверочная линейка, датчик линейного перемещения и регулируемые вставки

Установите поверочную линейку на столе, параллельно перемещению направляющей стола (ось R'), с использованием регулировочных вставок, либо отсутствие параллельности должно будет учитываться при измерениях. Установите угольник на поверочную линейку.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Установите наконечник циферблатного индикатора против угольника, измеряющего в направлении оси Z. Расположите ось Y как можно ближе к одному концу поверхности угольника для проведения измерений и обнулите индикатор.

Переместите ось Y как можно ближе к другому концу поверхности угольника и запишите показания индикатора.

Измеренное отклонение от перпендикулярности, EA(0Y)R, является разницей между показаниями и дистанцией, пройденной вдоль оси Y

Эталонный образец перпендикулярности и датчик линейного перемещения

Установите угольник на стол и выровняйте одну сторону параллельно перемещению стойки (ось X), либо отсутствие параллельности должно будет учитываться при измерениях. Установите угольник на поверочную линейку.

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Установите наконечник циферблатного индикатора против угольника, измеряющего в направлении оси X. Расположите ось R' как можно ближе к одному концу поверхности угольника для проведения измерений и обнулите индикатор.

Переместите ось R' как можно ближе к другому концу поверхности угольника и запишите показания индикатора.

Измеренное отклонение от перпендикулярности, EB(0X)R, является разницей между показаниями и дистанцией, пройденной вдоль оси R'

Цилиндрический поверочный угольник с широким основанием и датчик линейного перемещения

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на шпиндельной бабке.

a) ось Z при возможности должна быть заблокирована

b) ось X при возможности должна быть заблокирована

1) Установите цилиндрический поверочный угольник с широким основанием на столе, и центрировать его по оси вращения.

2) Установить циферблатный индикатор так, чтобы его наконечник был ориентирован в направлении оси Z для a) и по оси X для b).

3) Коснуться наконечником цилиндрического поверочного угольника ближе к нижней части цилиндра и найти максимальное показание с помощью небольших перемещений по оси X для a) и по оси Z для b). Обнулить индикатор.

4) Переместите головку в направлении от стола по оси Y и снова коснуться цилиндра вблизи его верхней части. Отметить длину перемещения по оси Y. Найти максимальное показание с помощью небольших перемещений по оси X для a) и по оси Z для b) и записать новые показания.

5) Развернуть стол на 180° и повторить пункты 3) и 4).

6) Для двух измерений a) и b) среднее значение двух показаний на вершине цилиндра, разделенное на длину перемещения по оси Y, является искомым отклонением.

Альтернативный метод

Сферический образец устанавливается на шпиндельную головку станка, а датчик линейного перемещения - на стол. Сферический образец центрируется по средней осевой линии B' с помощью перемещений осей X и Z при вращении оси B'. Затем ось Y необходимо переместить в другое положение. Датчик линейного перемещения переустанавливается для снятия показаний со сферического образца в его новом положении. Погрешность центрирования необходимо записать как половину разницы показаний датчика перемещения на противоположных точках сферического образца.

Данный альтернативный метод может применяться, когда можно коснуться полной горизонтальной окружности сферы (напр., экватора сферы).

Ориентация отклонений параллельности между осью B' и осью Y должна быть указана в обоих измерениях

Датчик линейного перемещения и cross-square

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Наконечник циферблатного индикатора может касаться базовой торцевой поверхности Т-образного паза непосредственно или при помощи cross-square.

Переместите ось R' от одной позиции измерения к следующей без контакта между наконечником и контрольной поверхностью. На каждой позиции измерения перемещайте ось Y вниз, чтобы циферблатный индикатор вошел в контакт с контрольной поверхностью, или вставьте cross-square между наконечником и поверхностью стола.

Разница между максимальным и минимальным значениями является отклонением от параллельности

Обозначения:

D - измеряемый диаметр;

1, 2, 3 и 4 - позиции измерения;

A, B, C и D - углы стола

Датчик линейного перемещения и набор концевых мер

Когда циферблатный индикатор стоит в позиции 1, поместите набор концевых мер в направлении угла A стола и проведите измерения. Снимите набор концевых мер и поверните стол к B90, проведите измерения, вставив тот же набор концевых мер (в направлении угла B). Проведите ту же операцию в направлении углов C и D, размещая стол на B180 и B270.

Повторите тот же процесс, размещая циферблатный индикатор последовательно в позиции 2, 3 и 4 или по крайней мере, в позицию 2.

Для каждой из этих позиций записывайте разницу между максимальным и минимальным показаниями.

Используйте наибольшую величину разницы в качестве значения осевого биения.

Всякий раз перед измерениями, по возможности, фиксируйте стол

Датчик линейного перемещения (рычажного типа)

Если шпиндель может быть заблокирован, циферблатный индикатор может быть смонтирован на нем. Если шпиндель не может быть заблокирован, циферблатный индикатор должен быть установлен на торце корпуса шпинделя.

Установите наконечник циферблатного индикатора в одной плоскости с осью центрирующего отверстия как можно ближе к поверхности стола.

Поверните стол и запишите разницу между максимальным и минимальным показаниями

Эталонный образец перпендикулярности и датчик линейного перемещения или оптические методы

Для a) и b)

Установите угольник на столе, чтобы одна его кромка была параллельной перемещению стойки (ось X).

Поверните стол четыре раза на 90° в одном направлении (90°, 180°, 270° и 360°) и на каждой позиции проверьте параллельность (угол наклона) между перемещением стола и соответствующей кромкой угольника.

Поверните стол четыре раза на 90° в другом направлении (90°, 180°, 270° и 360°) и на каждой позиции проверьте параллельность (угол наклона). Максимальная разница этих восьми показаний представляет собой измеренную погрешность.

Примечание - Заметка: Испытания по проверке точности и повторяемости позицирования поворотного стола при помощи ЧПУ (ось B'), Ebb описаны в P6

<a> Может являться основой для приемки станка

Лазерное измерительное оборудование или мерная линейка

Мерная линейка и луч лазерного измерительного устройства должны быть установлены параллельно оси перемещения.

Регулировка скорости подачи должна быть согласована между производителем/поставщиком и пользователем.

Положение стартовой точки измерения должно быть четко установлено

<a> Может являться основой для приемки станка

Лазерное измерительное оборудование или мерная линейка

Мерная линейка и луч лазерного измерительного устройства должны быть установлены параллельно оси перемещения.

Регулировка скорости подачи должна быть согласована между производителем/поставщиком и пользователем.

Положение стартовой точки измерения должно быть четко установлено

<a> Может являться основой для приемки станка

Лазерное измерительное оборудование или мерная линейка

Мерная линейка и луч лазерного измерительного устройства должны быть установлены параллельно оси перемещения.

Регулировка скорости подачи должна быть согласована между производителем/поставщиком и пользователем.

Положение стартовой точки измерения должно быть четко установлено

<a> Может являться основой для приемки станка

Лазерное измерительное оборудование или мерная линейка

Мерная линейка и луч лазерного измерительного устройства должны быть установлены параллельно оси перемещения.

Регулировка скорости подачи должна быть согласована между производителем/поставщиком и пользователем.

Положение стартовой точки измерения должно быть четко установлено

Обозначение

1 - лазерная головка

2 - интерферометр

3 - отражатель

<a> Может являться основой для приемки станка

Лазерное измерительное оборудование или мерная линейка

Мерная линейка и луч лазерного измерительного устройства должны быть установлены параллельно оси перемещения.

Регулировка скорости подачи должна быть согласована между производителем/поставщиком и пользователем.

Положение стартовой точки измерения должно быть четко установлено

Обозначение

1 - автоколлиматор со стороны шпинделя

2 - многогранное зеркало

<a> Может являться основой для приемки станка

Многогранник и автоколлиматор или лазерное измерительное оборудование

Установить автоколлиматор на неподвижной части станка или независимо от станка и установить многогранник близко к центру стола по одной прямой с автоколлиматором на первой измерительной поворотной позиции.

Целевые позиции выбираются в соответствии с ISO 230-2:2014, таблица 1.

Скорость подачи при угловом позиционировании должна быть согласована между производителем/поставщиком и пользователем

Определение погрешности движения оси вращения инструментального шпинделя(ей) (C)

a) радиальная погрешность движения E_Radial(C)

b) осевая погрешность движения E_Z(C)

c) погрешность движения вследствие наклона E_Tilt(C)

Испытание проводится для фрезерных и расточных шпинделей.

Примечание - Во время испытания расточный шпиндель отведен, по возможности.

Обозначение:

1, 2, 3, 4 и 5 - бесконтактный датчик линейного перемещения

Контрольная оправка и бесконтактный датчик или две прецизионные сферы, расположенные с небольшим эксцентриситетом по отношению к средней линии шпинделя, и бесконтактные датчики.

Обозначение:

1, 2, 3, 4 и 5 - бесконтактный датчик линейного перемещения

Контрольная оправка и бесконтактный датчик или две прецизионные сферы, расположенные с небольшим эксцентриситетом по отношению к средней линии шпинделя, и бесконтактные датчики

Датчик линейного смещения, специальный крепеж и угольник

Ось Z необходимо зафиксировать, по мере возможности.

Установите датчик линейного смещения на шпиндель при помощи специального крепежа, достаточно крепко, чтобы предотвратить возможные ошибки считывания данных из-за отклонений в двух позициях измерений.

Приложите стилус датчика линейного смещения к угольнику. Обнулите датчик. Поверните шпиндель и сдвигайте его по оси X до тех пор, пока стилус снова не коснется угольника в той же точке. Запишите результат.

Разница между двумя измерениями делится на расстояние по оси X, это и есть искомое отклонение.

Требуется указать величину и знак отклонения

Цилиндрический угольник, контрольная плита, набор вставок, датчик линейного смещения, специальный крепеж

Ось Z необходимо зафиксировать, по мере возможности.

Установите контрольную плиту на стол, поставьте на нее угольник. Установите плиту таким образом, чтобы угольник был параллелен оси Y при помощи набора вставок, или же учтите отсутствие параллельности при измерении.

Установите датчик линейного смещения на шпиндель при помощи специального крепежа, достаточно крепко, чтобы предотвратить возможные ошибки считывания данных из-за отклонений в двух позициях измерений.

Приложите стилус датчика линейного смещения к угольнику. Обнулите датчик. Поверните шпиндель до тех пор, пока стилус снова не коснется угольника. Запишите результат.

Разница между двумя измерениями делится на расстояние по оси X, это и есть искомое отклонение.

Требуется указать величину и знак отклонения

Поверочная линейка, датчик линейного смещения и набор вставок.

Ось Z необходимо зафиксировать, по мере возможности.

Установите поверочную линейку на столе. Закрепите датчик смещения на радиальной рамке и направьте стилус на поверочную линейку. Установите линейку перпендикулярно оси вращения шпинделя, поворачивая шпиндель более чем на 180° пока одинаковые значения не будут получены с обеих сторон без перемещения по оси U. Обнулите датчик линейного смещения.

Сдвигайте радиальную рамку (ось U) по ходу движения и записывайте разницу между значениями на обеих сторонах движения. Эта разница, деленная на длину перемещения по оси U, и есть искомое отклонение

Обозначение:

1 - лазерная головка;

2 - интерферометр;

3 - отражатель

<a> Может стать основанием для принятия станка.

Лазерное измерительное оборудование или измерительная линейка

Измерительная линейка или ось лазера измерительного оборудования должны быть направлены параллельно оси.

Быстрая подача обычно используется для позиционирования, но конкретная скорость подачи может быть обговорена между поставщиком и пользователем.

Требуется установить точку начала измерения

Примечание - В дополнение к терминам, представленным на трех официальных языках ISO в таблице 1, в настоящей таблице даны эквиваленты на итальянском; они представлены членом-комитетом Италии (UNI) и приведены только для информации. В качестве терминов ISO могут рассматриваться только термины на официальных языках ISO.

Примечание - В дополнение к терминам, представленным на трех официальных языках ISO в таблице 2, в настоящей таблице даны эквиваленты на итальянском; они представлены членом-комитетом Италии (UNI) и приведены только для информации. В качестве терминов ISO могут рассматриваться только термины на официальных языках ISO.

<*> Соответствующий межгосударственный стандарт, документ отсутствует.
