МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УПАКОВКА СТЕКЛЯННАЯ
ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ
ТИП 77 - СТАНДАРТНЫЙ
Glass packaging. Vacuum lug finishes. Type 77 - regular
(ISO 9100-10:2005, NEQ)
ГОСТ 34578-2019
МКС 55.100
Дата введения
1 июля 2020 года
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 121-П от 30 августа 2019 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Узбекистан | UZ | Узстандарт |
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: ГОСТ 34578-2019 введен в действие с 01.07.2020, а не с 01.06.2020. |
4 Приказом Федерального агентства по техническому регулированию и метрологии N 900-ст от 9 октября 2019 г. межгосударственный стандарт ГОСТ 34578-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-10:2005 "Тара стеклянная. Горловины под вакуумную укупорку. Часть 10. Тип 77 - стандартный" ("Glass containers. Vacuum lug finishes - Part 10: 77 regular", NEQ).
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 77 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.
2.2 Детали, которые не указаны в данном стандарте, могут быть использованы в соответствии с их применением.

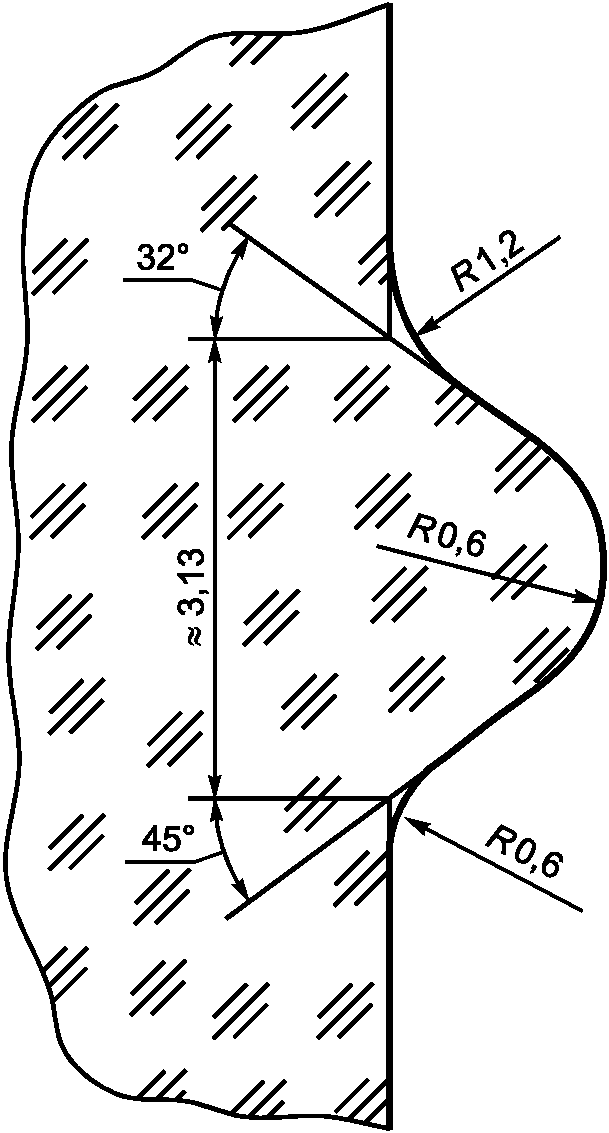

a - условная линия разъема горлового
кольца; b - смотри рисунок 3.
Рисунок 2 - Конструкция и увеличенные детали резьбы

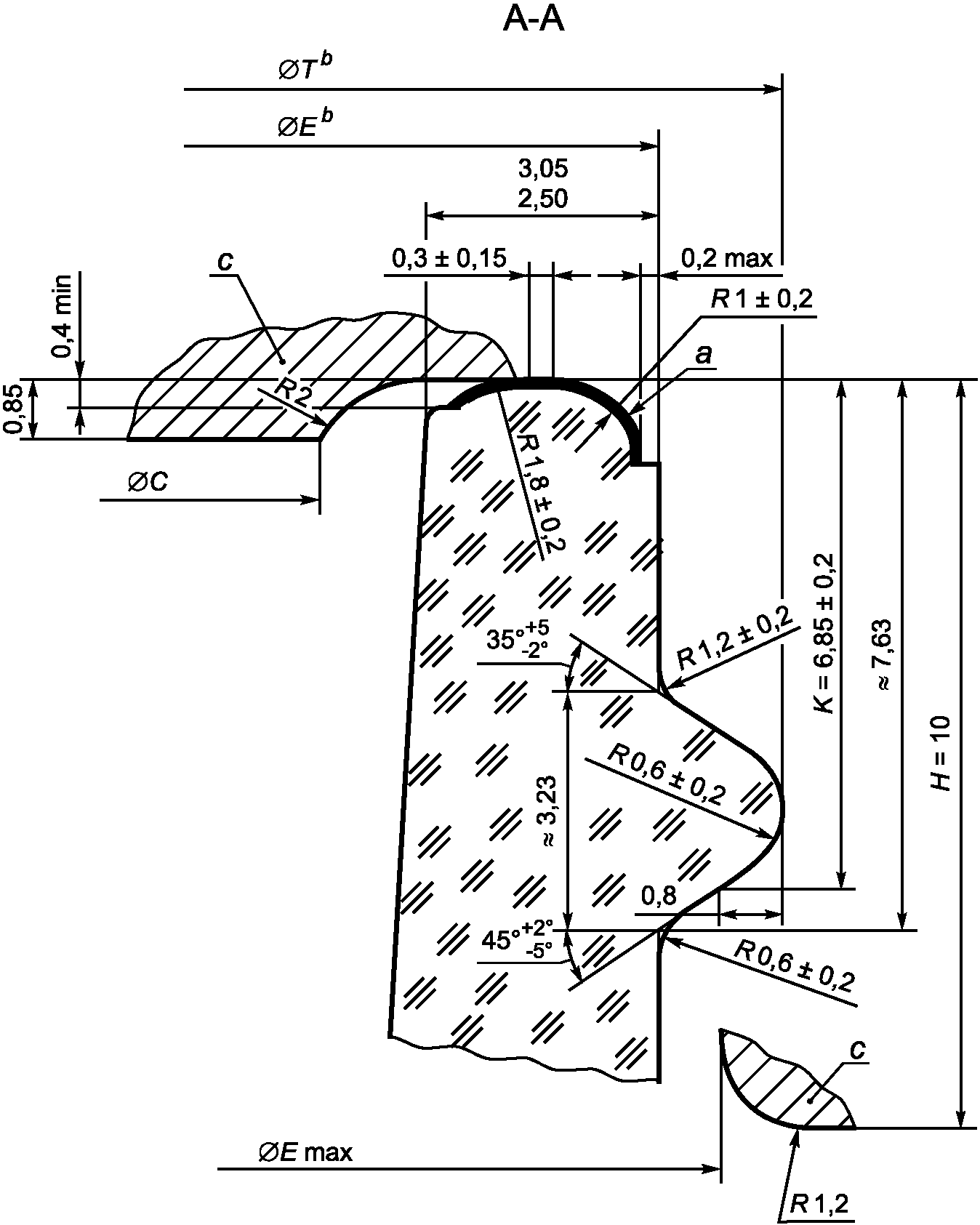

a - поверхность под укупорку не должна иметь дефектов,
которые влияют на герметичность; b - овальность диаметров
должна быть минимальной и соответствовать требованиям
документации по стандартизации на стеклянную упаковку
и на укупорочные средства. Диаметры E и T должны быть
концентрическими относительно друг друга; c - заштрихованный
фрагмент поверхности укупорочного средства (диаметра C
и высоты H) показывает позицию крышки в закрытом положении.
Диаметр Emax - относится к диаметру укупорочного средства.
Примечание - Контур горловины ниже высоты H и укрепляющее кольцо могут быть произвольными. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.
Таблица 1
Тип | Диаметр, мм, E | Диаметр, мм, T | Диаметр, мм, C | Угол выступа резьбы,  <a> | Количество нитей резьбы | Параметры резьбы | Параметры резьбы | ||||
Угол захода резьбы,  | Подача, мм | Нити резьбы, дюйм | Угол захода резьбы,  | Подача, мм | Нити резьбы, дюйм | ||||||
77 | 72,50 +/- 0,45 | 75,65 +/- 0,45 | 65,95 | 4°59' | 6 | 4°59' | 20,30 |  | 8°17' | 33,90 | 3/4 |
<a> угол выступа,  должен сохраняться для всех нитей резьбы. Профиль резьбы должен на всем протяжении соответствовать профилю фрезы. | |||||||||||
УДК 66.172.6:621.798.147:006.354 | МКС 55.100 | NEQ |
Ключевые слова: широкая горловина, венчик тип 77 стандартный, вакуумная укупорка, резьба, размеры | ||
