МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНТЕЙНЕРЫ МЕТАЛЛИЧЕСКИЕ ЛЕГКИЕ
ОПРЕДЕЛЕНИЯ И МЕТОДЫ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ И ВМЕСТИМОСТИ
ЧАСТЬ 2
БАНКИ ОБЩЕГО НАЗНАЧЕНИЯ
Light gauge metal containers. Definitions and determination
of dimensions and capacities. Part 2. General use cans
(ISO 90-2:1997, Light gauge metal containers - Definitions
and determination of dimensions and capacities - Part 2:
General use containers, IDT)
ГОСТ ISO 90-2-2023
МКС 55.120
Дата введения
1 марта 2024 года
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 415 "Средства укупорочные" на основе официального перевода на русский язык англоязычной версии, указанного в пункте 5 стандарта, который выполнен Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 мая 2023 г. N 162-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Армения | AM | ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2023 г. N 539-ст межгосударственный стандарт ГОСТ ISO 90-2-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2024 г.
5 Настоящий стандарт идентичен международному стандарту ISO 90-2:1997 "Контейнеры металлические легкие. Определения и методы определения размеров и вместимости. Часть 2. Контейнеры общего назначения" ("Light gauge metal containers - Definitions and determination of dimensions and capacities - Part 2: General use containers", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 52 "Легкие металлические контейнеры" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Дополнительная сноска в тексте стандарта, выделенная курсивом, приведена для пояснения текста оригинала
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
ISO 90 состоит из трех частей, в которых установлены определения, методы определения размеров и вместимости, а также допуски и обозначения жестких контейнеров, изготовленных из металла, с максимальной толщиной материала 0,49 мм.
Настоящий стандарт распространяется на банки общего назначения, определяемые в 2.1 и применим как к круглым, так и к некруглым банкам.
Настоящий стандарт распространяется на металлические банки общего назначения <*>, определяет их типы, а также поперечные сечения, конструкции, формы, характерные особенности и вместимость. Настоящий стандарт устанавливает методы определения поперечных сечений, а также полной вместимости банок до крышки и вместимости до краев. Настоящий стандарт устанавливает их рекомендуемые международные обозначения.
--------------------------------
<*> В настоящем стандарте термин "контейнер общего назначения" заменен на термин "банка общего назначения" в связи с тем, что термин "банка общего назначения" является однозначным, конкретным наименованием типа контейнера.
В настоящем стандарте применены следующие термины, с соответствующими определениями.
2.1.1 банка общего назначения: Жесткий контейнер, изготовленный из металла, с максимальной номинальной толщиной материала 0,49 мм, герметически закрываемый после наполнения крышкой, не требующей закатывания, которая может быть сделана из другого материала. Как правило, контейнер можно повторно закрывать после первоначального открывания.
Примечание - Рисунки 1 - 8 относятся к круглым и некруглым поперечным сечениям. Банки общего назначения могут иметь одну или две ручки, помимо банок, показанных на рисунках 2a) и 2b).
2.1.2 банка со съемной крышкой: Банка со съемной крышкой, которая плотно вставляется в открытый конец корпуса банки (см. рисунок 1).

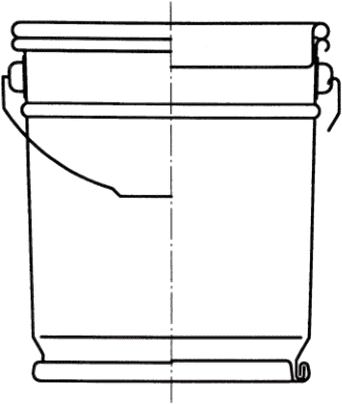

2.1.2.1 ведро: Банка со съемной крышкой, имеющая одну или несколько ручек (см. рисунок 2).
2.1.2.2 банка со съемной крышкой и зажимным кольцом: Банка, съемная крышка которой удерживается на месте зажимной лентой (см. рисунок 3).

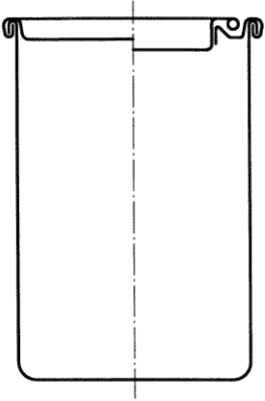

2.1.3 банка с рычажной крышкой и кольцом: Банка с закатным кольцом у верхнего конца и с крышкой, которая вставляется в это кольцо, которая наполняется через отверстие в крышке и не имеет диафрагмы (см. рисунок 4).
2.1.4 банка с надвижной крышкой: Банка со съемной крышкой, которая плотно устанавливается сверху и вокруг открытого конца корпуса банки (см. рисунок 5).
2.1.4.1 банка [ведро] с обжимной крышкой: Банка [ведро] со съемной крышкой, которая укупоривается обжимом по наружному завитку у открытого конца корпуса банки (см. рисунок 6).
2.1.5 банка с плоской крышкой: Банка с закатной плоской крышкой, имеющей отверстие, которое может быть снабжено различными укупорочными средствами (см. рисунок 7).
2.1.6 банка с конусообразной крышкой: Банка с закатной конусообразной крышкой, имеющей отверстие, которое может быть снабжено различными укупорочными средствами (см. рисунок 8).
2.2 Поперечные сечения
2.2.1 круглая банка: Банка с круглым поперечным сечением (см. рисунок 9).
2.2.2 Некруглые банки
2.2.2.1 прямоугольная банка: Банка с прямоугольным [см. рисунок 10 a)] или квадратным [см. рисунок 10 b)] поперечным сечением.
2.2.2.2 закругленная банка: Банка с поперечным сечением параллельных стенок равной длины, соединенных двумя закругленными концами, которые могут быть полукруглыми [см. рисунок 11 a)] или иметь разные радиусы [см. рисунок 11 b)].
Рисунок 11 - Закругленные банки
2.2.2.3 овальная банка: Банка с овальным поперечным сечением (см. рисунок 12).
2.2.2.4 трапециевидная банка: Банка с трапецеидальным поперечным сечением с закругленными углами (см. рисунок 13).
Примечание - Более короткая из параллельных сторон [см. рисунок 13 a)] и непараллельные стороны [см. рисунок 13 b)] могут быть с закруглением.
2.3 Конструкция
Примечание - Рисунки 14 и 15 относятся и к круглым, и к некруглым поперечным сечениям.

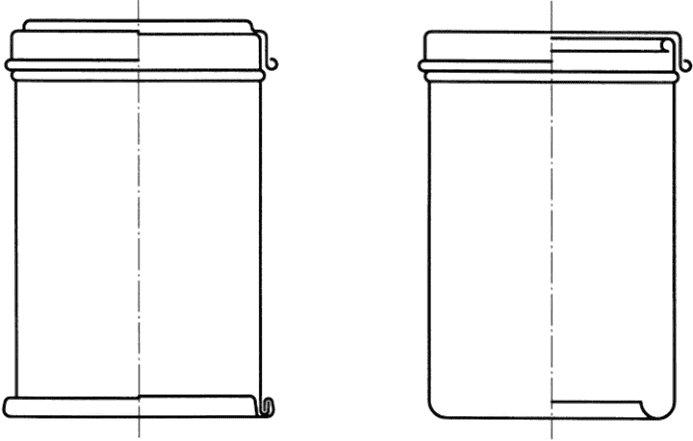

2.3.1 банка из трех частей: Банка, состоящая из трех основных компонентов: корпуса, верхнего конца (крышки) и нижнего конца (донышка) (см. рисунок 14).
2.3.2 банка из двух частей: Банка, состоящая из двух основных компонентов: корпуса с донышком, которые составляют единое целое, и верхнего конца (крышки) (см. рисунок 15).
2.4 Форма
Примечание - Рисунки 16 и 17 относятся и к круглым, и к некруглым поперечным сечениям.
2.4.1 цилиндрическая банка: Банка, которая имеет поперечное сечение постоянного размера от крышки к донышку; локальные отклонения, обусловленные такими конструктивными особенностями, как рифление (зиг) и др., не учитываются (см. рисунок 16).
2.4.2 конусообразная банка: Банка, поперечное сечение которой изменяется линейно от крышки к донышку; локальные отклонения, обусловленные такими характерными особенностями, как рифление (зиг), зауженная горловина и др., не учитываются (см. рисунок 17).
2.5 Характерные особенности
Примечание - Рисунки 18 - 21 относятся и к круглым, и к некруглым поперечным сечениям.
2.5.1 банка с зауженной горловиной: Банка, корпус которой уменьшается в поперечном сечении на одном [см. рисунок 18 b)] или обоих [см. рисунок 18 a)] концах.
2.5.2 банка с расширенной горловиной: Банка, корпус которой увеличивается в поперечном сечении на одном конце (см. рисунок 19).
a)
b)
2.5.3 банка с рифлениями [зигами]: Банка, корпус которой имеет небольшие внутренние и/или наружные периферийные изменения в поперечном сечении (см. рисунок 20).
a) С наружными изменениями
b) С внутренними изменениями
c) С наружными и внутренними изменениями

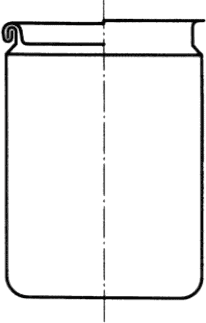

2.5.4 банка с подвитой кромкой: Банка, корпус которой имеет подвитую кромку в одном конце; этот завиток может быть внутренним или наружным (см. рисунок 21).
a) С внутренним завитком
b) С наружным завитком
2.5.5 банка со специальным профилем: Банка, корпус которой изменяется в поперечном сечении, образуя особый профиль.
2.6 Вместимость
2.6.1 номинальный объем наполнения V: Объем продукта, в миллилитрах, который требуется поместить в банке.
2.6.2 номинальная масса наполнения m: Масса продукта, в граммах, который требуется поместить в банке.
2.6.3 полная вместимость до крышки C: Полная вместимость закрытой банки, в миллилитрах, определяемая по 4.2.
2.6.4 вместимость до краев C2: Полная вместимость до краев незакрытой банки, в миллилитрах, определяемая по 4.3.
2.6.5 свободное пространство над продуктом K: Разность между полной вместимостью банки до крышки и номинальным объемом наполнения, выраженная в миллилитрах или в процентном отношении от полной вместимости банки до крышки.
2.6.6 высота корпуса H1: Высота корпуса банки, включая закаточные швы (см. рисунок A.1).
2.6.7 полная высота H3: Высота банки с установленным укупорочным средством (см. рисунок A.1).
3.1.1 Внутреннее поперечное сечение корпуса банки измеряют с помощью калибра-пробки или выводят его из наружного поперечного сечения, измеренного штангенциркулем с нониусом.
3.1.2 Внутренние поперечные сечения зауженной или расширенной горловины измеряют, используя калибр-пробку, который вставляют в измеряемое отверстие.
3.1.3 Внутреннее поперечное сечение цилиндрической или конусообразной банки измеряют с помощью калибра-пробки, вставляемого в измеряемое отверстие.
Номинальное поперечное сечение определяют округлением внутреннего поперечного сечения корпуса (см. 3.1.1) или поперечных сечений зауженной или расширенной горловины (см. 3.1.2) до ближайшего целого числа миллиметров (если первый десятичный знак 5 или более 5, округляют в большую сторону; во всех других случаях - в меньшую).
3.3 Измерение высоты
См. приложение A.
3.4 Характеристические размеры
Размер D (см. рисунок 9).
3.4.2 Цилиндрическая некруглая банка
Размеры A и B (см. рисунки 10 - 13).
3.4.3 Конусообразная круглая банка
Размеры D1 и D2, из которых D1 - больший, а D2 - меньший размер (см. рисунок 22).
Размеры A1, B1, A2 и B2, из которых A1 и B1 - большие, а A2 и B2 - меньшие размеры (см. рисунок 22).
3.5.1 Банки с зауженной горловиной
Поперечные сечения в участке с зауженной горловиной обозначают следующим образом (см. раздел 6 и рисунок 22):
- для круглых банок:
DN1 - крышка;
DN2 - донышко;
- для некруглых банок:
AN1 x BN1 - крышка;
AN2 x BN2 - донышко.
3.5.2 Банки с расширенной горловиной
Поперечные сечения в участке с расширенной горловиной обозначаются следующим образом (см. раздел 6 и рисунок 22):
- круглые банки: DS;
- некруглые банки: AS x BS.
Кодовый знак | Круглые банки | Некруглые банки |
Cy | V - D | V - A x B |
 a) Цилиндрические банки | ||
Кодовый знак | Круглые банки | Некруглые банки |
N | V - D/DN2 | V - A x B/AN2 x BN2 |
 b) Цилиндрические банки с зауженной горловиной (донышком) | ||
Кодовый знак | Круглые банки | Некруглые банки |
N | V - D/DN1 | V - A x B/AN1 x BN1 |
 c) Цилиндрические банки с зауженной горловиной (крышкой) | ||
Кодовый знак | Круглые банки | Некруглые банки |
S | V - D/DS | V - A x B/AS x BS |
 d) Цилиндрические банки с расширенной горловиной | ||
Кодовый знак | Круглые банки | Некруглые банки |

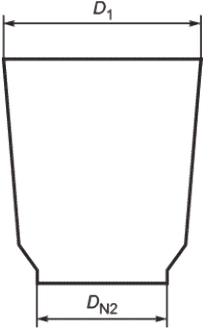

T | V - D1/D2 | V - A1 x B1/A2 x B2 |
 e) Конусообразные банки | ||
Кодовый знак | Круглые банки | Некруглые банки |
T | V - D1/DN2 | - |
 f) Конусообразные банки с зауженной горловиной (донышком) | ||
Кодовый знак | Круглые банки | Некруглые банки |
T | V - D2/DN1 | - |
 g) Конусообразные банки с зауженной горловиной (крышкой) | ||
Кодовый знак | Круглые банки | Некруглые банки |
S | V - D2/DS | V - A2 x B2/AS x BS |
 h) Конусообразные банки с расширенной горловиной (крышкой) | ||
4.1 Общие положения
Все методы определения вместимости основаны на определении массы воды в банке. Для банок, вместимость которых равна или более 400 мл, допускается применять поправочный коэффициент (см. 4.1.1), но только в том случае, если требуется очень точное определение вместимости.
Поправочный коэффициент применяют для определения вместимости до крышки в зависимости от температуры воды (см. таблицу 1).
Таблица 1
Температура воды, °C | Поправочный коэффициент F |
12 | 1,000 5 |
14 | 1,000 8 |
16 | 1,001 1 |
18 | 1,001 4 |
20 | 1,001 8 |
22 | 1,002 2 |
24 | 1,002 7 |
26 | 1,003 3 |
28 | 1,003 8 |
30 | 1,004 4 |
Установленные значения погрешности весов, используемых для определения массы m банок указаны в таблице 2.
Погрешность весов
Значения в граммах
Масса банки m | Погрешность |
m <= 500 | +/- 0,5 |
500 < m <= 2500 | +/- 1,0 |
2500 < m <= 5000 | +/- 2,5 |
5000 < m | +/- 5,0 |
Примечание - Полную вместимость до крышки, как правило, определяют на порожних банках.
4.2.1 В незакатном конце банки с внутренней стороны наружу просверливают ближе к краю два отверстия диаметром 3 - 6 мм с расстоянием между ними приблизительно 7 мм. В некруглых концах просверливают отверстия, по возможности, ближе к угловому радиусу. Сборку банок осуществляют закатыванием конца(ов) обычным способом. В банках, состоящих из двух частей, просверливают два отверстия ближе к краю неотъемлемого основания.
4.2.2 Банку плотно закрывают соответствующим укупорочным средством.
Если невозможно обеспечить плотное закрытие, используют клейкие ленты или изоляционный лак.
4.2.3 Определяют массу порожней банки m1, в граммах (см. 4.1.2).
4.2.4 Если необходимо, измеряют температуру воды, которая должна быть использована (см. 4.1.1).
4.2.5 Банку заполняют водой через одно из отверстий, при этом банка должна быть наклонена под углом к вертикали, так чтобы отверстия находились по возможности выше. Когда вода начнет вытекать из второго отверстия, закрывают отверстия пальцами, осторожно встряхивают банку и заканчивают заполнение.
4.2.6 Если вышеописанный способ заполнения приводит к деформации банки, продолжают следующим образом.
Банку помещают в испытательный контейнер, наполненный водой, при этом банка должна быть наклонена под углом к вертикали, так чтобы отверстия находились по возможности выше. Банку заполняют полностью водой через одно из отверстий. Уровень воды в испытательном контейнере должен быть не более чем на 10 мм ниже самой высокой точки банки. Закрывают отверстия небольшими полосками клейкой ленты. Извлекают банку из контейнера.
4.2.7 Удаляют всю воду с наружной поверхности банки.
4.2.8 Определяют массу заполненной банки m2, в граммах (см. 4.1.2).
4.2.9 Разность между взвешиваниями (m2 - m1), при необходимости умноженная на соответствующий поправочный коэффициент для температуры воды (см. 4.1.1), представляет полную вместимость банки до крышки C, в миллилитрах.
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: п. 2.1.3.1 отсутствует. |
Этот метод используют для банок с негибкими боковыми стенками (корпусом) и/или концами, как описано в 2.1.3, 2.1.3.1, 2.1.4 и 2.1.5.
4.3.1 Для банок, состоящих из трех частей, закатывают нижний конец к корпусу обычным способом (для банок, описанных в 2.1.4 и 2.1.5, закатывают оба конца).
4.3.2 Банку закрывают жестким диском из прозрачной пластмассы с двумя отверстиями диаметром 3 - 6 мм при расстоянии между ними приблизительно 7 мм или с одним отверстием диаметром 6 мм.
4.3.3 Определяют массу порожней банки вместе с пластмассовым диском, md1, в граммах, так точно, как это возможно (см. 4.1.2).
4.3.4 Если необходимо, измеряют температуру воды, которая должна быть использована (см. 4.1.1).
4.3.5 Заполняют банку водой, избегая воздушных пузырьков.
4.3.6 Закрывают банку диском, отверстие(я) будет(ут) по возможности близко к внутреннему краю банки, заполнение заканчивают через это (эти) отверстие(я).
4.3.7 Если вышеописанный способ заполнения приводит к деформации банки, продолжают операции следующим образом.
Помещают банку в испытательный контейнер, наполненный водой, банка при этом должна быть наклонена под некоторым углом к вертикали так, чтобы отверстия находились по возможности выше.
Уровень воды в испытательном контейнере должен быть не более чем на 10 мм ниже самой высокой точки банки. Закрывают отверстия маленькими полосками клейкой ленты. Вынимают банку из контейнера.
4.3.8 Удаляют всю воду с наружной поверхности банки.
4.3.9 Определяют массу, в граммах, заполненной банки вместе с диском md2 так точно, как возможно (см. 4.1.2).
4.3.10 Разность между взвешиваниями (md2 - md1), при необходимости умноженная на соответствующий поправочный коэффициент для температуры воды (см. 4.1.1), представляет вместимость до краев банки C2, в миллилитрах.
Допуски на полную вместимость до крышки и на вместимость до краев приведены в таблице 3.
Как минимум 99,7% индивидуальных банок должны иметь значения вместимости, которые находятся в этих пределах <1>.
--------------------------------
<1> Это процентное значение выведено с помощью статистической теории: при переменной x, рассредоточенной согласно нормальному распределению параметров
и
(где
- среднее арифметическое, а
- стандартное отклонение), 99,7% значений величин находятся между
и
.
и (где - среднее арифметическое, а - стандартное отклонение), 99,7% значений величин находятся между и .Таблица 3
на вместимость до краев C2 для круглых и некруглых банок
Полная вместимость до крышки C и/или вместимость до краев C2, мл | Допуски | |
% | мл | |
Менее 80 | +/- 10 | - |
От 80 до 100 | - | +/- 8 |
От 101 до 150 | +/- 8 | - |
От 151 до 200 | - | +/- 12 |
От 201 до 266 | +/- 6 | - |
От 267 до 320 | - | +/- 16 |
От 321 до 520 | +/- 5 | - |
От 521 до 650 | - | +/- 26 |
От 651 до 10 000 | +/- 4 | - |
Для банок общего назначения рекомендуется применять следующие международные обозначения:
a) кодовый знак:
Cy - для цилиндрических банок;
N - для банок с зауженной горловиной;
T - для конусообразных банок;
S - для банок с расширенной горловиной;
D - для банок с диафрагмой;
b) номинальный объем наполнения V, выраженный в миллилитрах, или номинальная масса наполнения m, выраженная в граммах;
d) номинальное поперечное сечение конца корпуса для банок с зауженной или расширенной горловиной согласно 3.5 указывают сразу же после размеров корпуса.
Примеры обозначений приведены на рисунке 22.
(справочное)
В разделе 6 для банок общего назначения содержатся рекомендации по применению следующих международных обозначений:
a) кодовый знак;
b) номинальный объем наполнения или их номинальная масса наполнения;
c) номинальные поперечные сечения.
Высоту корпуса H1 и полную высоту H3 (см. рисунок A.1) измеряют с помощью штангенциркуля с нониусом или высотомера.
Высоту корпуса H1 определяют округлением до ближайшего целого числа миллиметров (если первый десятичный знак 5 или более 5, округляют в большую сторону; во всех других случаях - в меньшую).
[1] | ISO 90-1:1997, Light gauge metal containers - Definitions and determination of dimensions and capacities - Part 1: Open-top cans (Контейнеры металлические легкие. Определения и методы определения размеров и вместимости. Часть 1. Банки, открываемые сверху) |
[2] | ISO 90-3:2000, Light gauge metal containers - Definitions and determination of dimensions and capacities - Part 3: Aerosol cans (Контейнеры металлические легкие. Определения и методы определения размеров и вместимости. Часть 3. Баллоны аэрозольные) |
[3] | ISO 11949:1995, Cold-reduced electrolytic tinplate (Жесть электролитическая луженая, обжатая в холодном состоянии) |
[4] | ISO 11950:1995, Cold-reduced electrolytic chromium/chromium oxide-coated steel (Сталь с покрытием из хрома/оксида хрома, полученным электролитическим методом, обжатая в холодном состоянии) |
[5] | ISO 11951:1995, Cold-reduced blackplate in coil form for the production of tinplate OR electrolytic chromium/chromium oxide-coated steel (Жесть черная в рулонах, обжатая в холодном состоянии, для изготовления белой жести или стали с покрытием из хрома/оксида хрома, полученным электролитическим методом) |
[6] | EN 541:1995, Aluminium and aluminium alloys - Rolled products for cans, closures and lids - Specifications (Алюминий и алюминиевые сплавы. Прокат для изготовления консервных банок, укупорочных средств и крышек. Технические условия) |
УДК 683.531.13:006.354 | МКС 55.120 | IDT |
Ключевые слова: контейнер металлический, банки общего назначения, высота банки, крышка, донышко, корпус банки, полная вместимость, поперечное сечение, кодовый знак | ||
