Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2023 г. N 165-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 сентября 2023 г. N 985-ст межгосударственный стандарт ГОСТ ISO 17840-4-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2024 г.

5 Настоящий стандарт идентичен международному стандарту ISO 17840-4:2018 "Транспорт дорожный. Информация для служб экстренного и последующего реагирования. Часть 4. Идентификация энергии движения транспортного средства" ("Road vehicles - Information for first and second responders - Part 4: Propulsion energy identification", IDT).

Международный стандарт разработан подкомитетом SC 36 "Безопасность и испытание на удар" Технического комитета по стандартизации ISO/TC 22 "Дорожные транспортные средства" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Промежуток времени с момента дорожно-транспортного происшествия до того, как человек окажется на лечении в больнице, часто называют "золотым часом". Продолжительность этого промежутка времени напрямую влияет на шансы выздоровления пострадавших.

При дорожно-транспортном происшествии быстрое и точное определение сотрудниками экстренных оперативных и аварийно-спасательных служб типа топлива и/или источника энергии, приводящей в движение транспортное средство, способствует эффективным действиям в отношении соответствующей технологии, используемой при проведении работ с транспортным средством.

В настоящем стандарте представлена единая схема идентификации топлива и/или источника энергии, используемых для приведения в движение дорожного транспортного средства. Это дает возможность сообщить о связанных с ними опасностях экстренным оперативным и аварийно-спасательным службам.

В настоящем стандарте определены ярлыки и соответствующие цвета для обозначения топлива и/или источника энергии, используемых для приведения в движение автомобильного транспортного средства, особенно в случае новых типов транспортных средств и/или источников энергии, включая гибридные транспортные средства.

Передача сведений об источнике энергии, применяемом для привода автомобиля, и связанных с ним опасностях осуществляется логичным и модульным способом для однозначного толкования информации.

Настоящий стандарт распространяется на легковые автомобили, автобусы, транспортные средства малой и большой грузоподъемности в соответствии с ISO 3833.

Настоящий стандарт не распространяется на топливо, транспортируемое грузовым автомобилем.

Применяемый ярлык включен в спасательную карту (ISO 17840-1 и ISO 17840-2) и Руководство по реагированию при чрезвычайных ситуациях (ISO 17840-3).

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 17840-1, Road vehicles - Information for first and second responders - Part 1: Rescue sheet for passenger cars and light commercial vehicles (Транспорт дорожный. Информация для служб экстренного и последующего реагирования. Часть 1. Спасательная схема для пассажирских автомобилей и автомобилей для коммерческих перевозок малой грузоподъемности)

В настоящем стандарте применены термины по ISO 17840-1.

ISO и IEC поддерживают терминологические базы данных, используемые для целей стандартизации, по следующим адресам:

- Электропедия IEC, доступна по ссылке: http://www.electropedia.org/

- платформа онлайн-просмотра ISO, доступна по ссылке: https://www.iso.org/obp/

Ярлык должен иметь форму ромба с определенными зонами в соответствии с рисунком 1. Ширина ярлыка должна быть в 1,4 раза больше высоты. Углы могут быть острыми или закругленными.

Формы и размеры ярлыков должны соответствовать требованиям ISO 3864-1 и настоящему стандарту для однозначного распознавания информации.

Всю информацию на ярлыке следует представлять пиктограммой, а не текстом. Внешний вид ярлыков должен быть идентичным во всем мире. Пиктограммы не подлежат переводу.

Соответствующие зоны на ярлыке зарезервированы для информативных категорий, представленных в таблице 1. Порядок отображения при использовании нескольких видов топлива/источников энергии см. в 4.6.

Цвет ярлыка должен быть использован в соответствии с таблицей 2.

Обозначение источника энергии должно быть понятным также в варианте с оттенками серого.

Фон ярлыка - это цвет первого источника энергии.

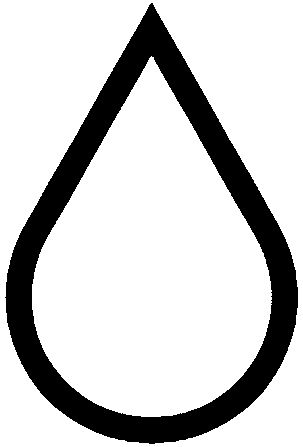

Необходимо использовать пиктограммы и описания зон в соответствии с таблицами 3 - 6.

Для транспортных средств с комбинированными источниками энергии устанавливается следующий приоритетный порядок применения пиктограмм первого источника энергии в центральной зоне:

1) газовое топливо;

2) электрическая энергия;

3) жидкое топливо.

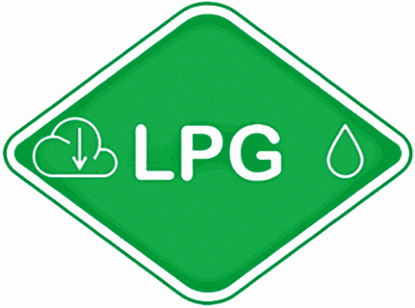

В приложении A приведен набор ярлыков для типичных случаев топлива и энергии, приводящей в движение ТС, а также гибридных комбинаций. Для вариантов, приведенных в приложении A, ярлык имеет соответствующий вид. В случаях, не указанных в приложении A, необходимо следовать принципам настоящего документа, используя в качестве руководства образцы ярлыков из приложения A.

Ярлыки, разработанные в соответствии с настоящим стандартом, представлены в таблице A.1.
