Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")

2 ВНЕСЕН Межгосударственным техническим комитетом МТК 206 "Эталоны и поверочные схемы"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 мая 2023 г. N 162-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2023 г. N 814-ст межгосударственный стандарт ГОСТ 8.033-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2023 г.

5 ВВЕДЕН ВПЕРВЫЕ

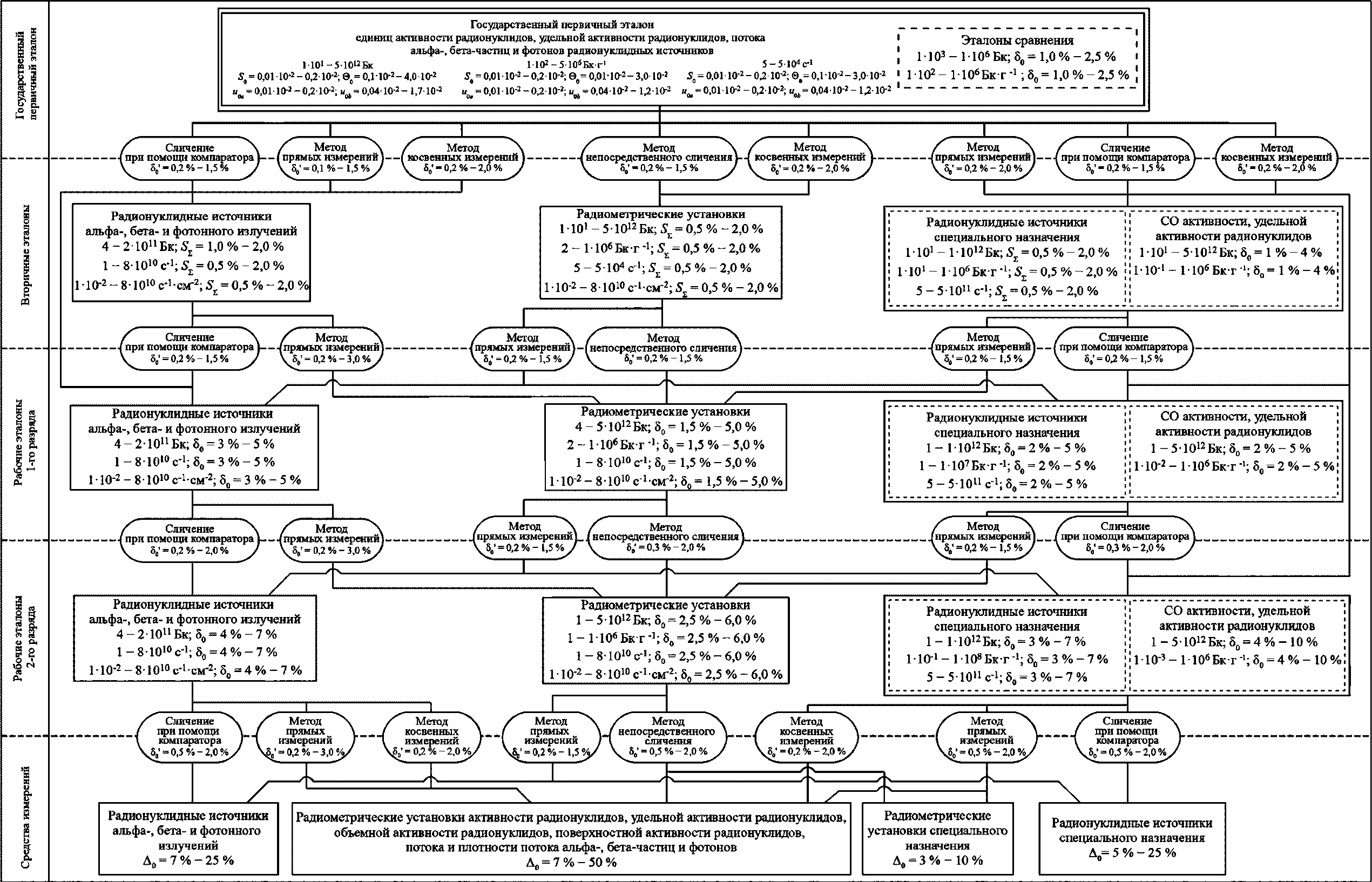

Настоящий стандарт распространяется на государственную поверочную схему (см. рисунок А.1 приложения А) для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока ионизирующих частиц (альфа-, бета-частиц и фотонов рентгеновского и гамма-излучений) радионуклидных источников и устанавливает основные метрологические характеристики государственного первичного эталона и порядок передачи единиц:

- активности радионуклидов - беккереля, Бк;

- удельной активности радионуклидов - беккереля на килограмм (грамм), Бк·кг^-1 (Бк·г^-1);

- объемной активности радионуклидов - беккереля на кубический метр (литр), Бк·м^-3 (Бк·л^-1);

- поверхностной активности радионуклидов - беккереля на квадратный метр (сантиметр), Бк·м^-2 (Бк·см^-2);

- потока и плотности потока альфа-частиц - альфа-частиц в секунду, с^-1, и альфа-частиц в секунду на квадратный метр (сантиметр), с^-1·м^-2 (с^-1·см^-2);

- потока и плотности потока бета-частиц - бета-частиц в секунду, с^-1, и бета-частиц в секунду на квадратный метр (сантиметр), с^-1·м^-2 (с^-1·см^-2);

- потока и плотности потока фотонов - фотонов в секунду, с^-1, фотонов в секунду на квадратный метр (сантиметр), с^-1·м^-2 (с^-1·см^-2) от государственного первичного эталона вторичным и рабочим эталонам и при помощи вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

Допускается проводить поверку при помощи эталонов более высокой точности, чем предусмотрено поверочной схемой.

2.1 Государственный первичный эталон состоит из эталонных установок для воспроизведения единиц:

- активности бета-излучающих радионуклидов в диапазоне от 1·10¹ до 5·10¹² Бк, удельной активности бета-излучающих радионуклидов в диапазоне от 1·10³ до 1·10⁶ Бк·г^-1, потока бета-частиц радионуклидных источников в диапазоне от 5 до 5·10⁴ с^-1;

- активности альфа-излучающих радионуклидов в диапазоне от 1·10¹ до 5·10¹² Бк, удельной активности альфа-излучающих радионуклидов в диапазоне от 1·10³ до 1·10⁶ Бк·г^-1, потока альфа-частиц радионуклидных источников в диапазоне от 5 до 5·10⁴ с^-1;

- активности гамма-излучающих радионуклидов в диапазоне от 1·10² до 5·10¹¹ Бк, удельной активности гамма-излучающих радионуклидов в диапазоне от 1·10² до 5·10⁶ Бк·г^-1, потока фотонов радионуклидных источников от 5 до 5·10⁴ с^-1.

Единица удельной активности радионуклидов воспроизводится в растворах путем измерения активности радионуклидов в специальных источниках, изготовленных из раствора известной массы.

2.2 В состав государственного первичного эталона входят:

- установка со счетчиками бета-излучения для воспроизведения единиц активности, удельной активности бета-излучающих радионуклидов и потока бета-частиц методами 4 и 2 ;

- установка со счетчиками альфа-излучения для воспроизведения единиц активности, удельной активности альфа-излучающих радионуклидов и потока альфа-частиц методами 4 , 2 и определенного телесного угла;

- установка со счетчиками альфа-, бета-, гамма-, характеристического рентгеновского излучений для воспроизведения единиц активности, удельной активности радионуклидов со сложными схемами распада методом совпадений;

- установка с ионизационной камерой гамма-излучения для воспроизведения единицы активности радионуклидов в источниках гамма-излучения ионизационным методом;

- установка с калориметром для воспроизведения единицы активности радионуклидов фотонного излучения и излучения спонтанно делящихся ядер;

- установка с жидким сцинтиллятором для воспроизведения единицы активности, удельной активности радионуклидов альфа-, бета-, фотонного излучений методом отношения двойных и тройных совпадений (метод TDCR);

- установка со сцинтиллятором Na(I) для воспроизведения единицы активности, удельной активности радионуклидов фотонного излучения методом 4 ;

- комплект источников бета-излучения на основе радионуклидов ⁹⁰Sr + ⁹⁰Y типа СО переменного состава;

- эталоны сравнения - стандартные образцы активности, удельной активности радионуклидов различной плотности переменного состава;

- весы для измерения массы раствора радионуклида.

2.3 Государственный первичный эталон обеспечивает воспроизведение единиц со следующими составляющими погрешности и неопределенности:

- активности радионуклида (беккереля) - среднее квадратическое отклонение (СКО) S₀ от 0,01·10^-2 до 0,2·10^-2, неисключенная систематическая погрешность от 0,1·10^-2 до 4·10^-2, стандартная неопределенность по типу A u_0a от 0,01·10^-2 до 0,2·10^-2, стандартная неопределенность по типу B u_0b от 0,04·10^-2 до 1,7·10^-2 (в зависимости от вида радионуклида);

- удельной активности (беккереля на килограмм, беккереля на грамм) - S₀ от 0,01·10^-2 до 0,2·10^-2, от 0,01·10^-2 до 3·10^-2, u_0a от 0,01·10^-2 до 0,2·10^-2, u_0b от 0,04·10^-2 до 1,2·10^-2 (в зависимости от вида радионуклида);

- потока альфа-, бета-частиц и фотонов (частица в секунду, фотон в секунду) - S₀ от 0,01·10^-2 до 0,2·10^-2, от 0,1·10^-2 до 3·10^-2, u_0a от 0,01·10^-2 до 0,2·10^-2, u_0b от 0,04·10^-2 до 1,2·10^-2 (в зависимости от вида радионуклида).

2.4 Государственный первичный эталон применяют для передачи указанных единиц вторичным эталонам и рабочим эталонам 1-го разряда - методом прямых измерений, методом сличения при помощи компаратора, методом косвенных измерений, методом непосредственного сличения при помощи радионуклидных источников.

3.1 В качестве вторичных эталонов (рабочих эталонов 0-го разряда) единиц активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников применяют:

а) радионуклидные источники альфа-, бета- и фотонного излучений в диапазоне хранения и передачи единиц:

1) активности радионуклидов от 4 до 2·10¹¹ Бк;

2) потока альфа-, бета-частиц и фотонов от 1 до 8·10¹⁰ с^-1;

3) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

б) радиометрические установки со счетчиками альфа-, бета-частиц и фотонов (в том числе с применением спектрометров-радиометров со сцинтилляционными и полупроводниковыми детекторами), ионизационными камерами или калориметрами в диапазонах хранения и передачи единиц:

1) активности радионуклидов от 1·10¹ до 5·10¹² Бк;

2) удельной активности радионуклидов от 2 до 1·10⁶ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 5 до 5·10⁴ с^-1;

4) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

в) радионуклидные источники специального назначения: растворы радионуклидов, специальные источники для уникальных, единичных, мелкосерийных эталонов и средств измерений, применяемых в научных исследованиях, экологии, медицине и других областях:

1) активности радионуклидов от 1·10¹ до 1·10¹² Бк;

2) удельной активности радионуклидов от 1·10¹ до 1·10⁶ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 5 до 5·10¹¹ с^-1;

г) стандартные образцы (СО) активности, удельной активности радионуклидов в диапазонах хранения и передачи единиц:

1) активности радионуклидов от 1·10¹ до 5·10¹² Бк;

2) удельной активности радионуклидов от 1·10^-1 до 1·10⁶ Бк·г^-1.

3.2 Относительные суммарные СКО вторичных эталонов должны находиться в пределах, указанных в таблице 1.

Доверительные границы относительной погрешности стандартных образцов, применяемых в качестве вторичных эталонов, при доверительной вероятности 0,95 должны находиться в пределах, указанных в таблице 2.

3.3 Вторичные эталоны (рабочие эталоны 0-го разряда) применяют для передачи единиц величин рабочим эталонам.

3.3.1 Радионуклидные источники альфа-, бета- и фотонного излучений применяют для передачи единиц:

- эталонам 1-го разряда - радионуклидным источникам методом сличения при помощи компаратора;

- эталонам 1-го разряда - радиометрическим установкам методом прямых измерений.

3.3.2 Радиометрические установки применяют для передачи единиц рабочим эталонам 1-го разряда:

- эталонам 1-го разряда - радиометрическим установкам методом непосредственного сличения;

- радионуклидным источникам альфа-, бета- и фотонного излучений, радионуклидным источникам специального назначения, СО активности, удельной активности радионуклидов методом прямых измерений.

3.3.3 Радионуклидные источники специального назначения, СО активности, удельной активности радионуклидов применяют для передачи единиц рабочим эталонам 1-го разряда:

- радионуклидным источникам специального назначения, СО активности, удельной активности радионуклидов методом сличения при помощи компаратора;

- эталонам 1-го разряда - радиометрическим установкам методом прямых измерений.

4.1 В качестве рабочих эталонов 1-го разряда применяют:

а) радионуклидные источники альфа-, бета- и фотонного излучений в диапазонах:

1) активности радионуклидов от 4 до 2·10¹¹ Бк;

2) потока альфа-, бета-частиц и фотонов от 1 до 8·10¹⁰ с^-1;

3) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

б) радиометрические установки в диапазонах:

1) активности радионуклидов от 4 до 5·10¹² Бк;

2) удельной активности радионуклидов от 2 до 1·10⁶ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 1 до 8·10¹⁰ с^-1;

4) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

в) радионуклидные источники специального назначения в диапазонах:

1) активности радионуклидов от 1 до 1·10¹² Бк;

2) удельной активности радионуклидов от 1 до 1·10⁷ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 5 до 5·10¹¹ с^-1;

г) стандартные образцы (СО) активности, удельной активности радионуклидов в диапазонах хранения и передачи единиц:

1) активности радионуклидов от 1 до 5·10¹² Бк;

2) удельной активности радионуклидов от 1·10^-2 до 1·10⁶ Бк·г^-1.

4.1.1 Доверительные границы относительной погрешности рабочих эталонов 1-го разряда при доверительной вероятности 0,95 должны находиться в пределах, указанных в таблице 3.

Доверительные границы относительной погрешности стандартных образцов, применяемых в качестве рабочих эталонов, при доверительной вероятности 0,95 должны находиться в пределах, указанных в таблице 4.

4.1.2 Рабочие эталоны 1-го разряда - радионуклидные источники альфа-, бета- и фотонного излучений применяют для передачи единиц величин:

- рабочим эталонам 2-го разряда - радионуклидным источникам альфа-, бета- и фотонного излучений методом сличения при помощи компаратора;

- рабочим эталонам 2-го разряда - радиометрическим установкам методом прямых измерений.

4.1.3 Рабочие эталоны 1-го разряда - радиометрические установки применяют для передачи единиц величин:

- рабочим эталонам 2-го разряда - радиометрическим установкам методом непосредственного сличения;

- рабочим эталонам 2-го разряда - радионуклидным источникам альфа-, бета-, фотонного излучений, радионуклидным источникам специального назначения, СО активности, удельной активности радионуклидов методом прямых измерений.

4.1.4 Рабочие эталоны 1-го разряда - радионуклидные источники специального назначения, СО активности, удельной активности радионуклидов применяют для передачи единиц величин:

- рабочим эталонам 2-го разряда - радионуклидным источникам специального назначения, СО активности, удельной активности радионуклидов методом сличения при помощи компаратора;

- рабочим эталонам 2-го разряда - радиометрическим установкам методом прямых измерений.

4.2 В качестве рабочих эталонов 2-го разряда применяют:

а) радионуклидные источники альфа-, бета- и фотонного излучений в диапазонах:

1) активности радионуклидов от 4 до 2·10¹¹ Бк;

2) потока альфа-, бета-частиц и фотонов от 1 до 8·10¹⁰ с^-1;

3) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

б) радиометрические установки в диапазонах:

1) активности радионуклидов от 1 до 5·10¹² Бк;

2) удельной активности радионуклидов от 1 до 1·10⁶ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 1 до 8·10¹⁰ с^-1;

4) плотности потока альфа-, бета-частиц и фотонов от 1·10^-2 до 8·10¹⁰ с^-1·см^-2;

в) радионуклидные источники специального назначения в диапазонах:

1) активности радионуклидов от 1 до 1·10¹² Бк;

2) удельной активности радионуклидов от 1·10^-1 до 1·10⁸ Бк·г^-1;

3) потока альфа-, бета-частиц и фотонов от 5 до 5·10¹¹ с^-1;

г) стандартные образцы (СО) активности, удельной активности радионуклидов в диапазонах хранения и передачи единиц:

1) активности радионуклидов от 1 до 5·10¹² Бк;

2) удельной активности радионуклидов от 1·10^-3 до 1·10⁶ Бк·г^-1.

4.2.1 Доверительные границы относительной погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,95 должны находиться в пределах, указанных в таблицах 3, 4.

4.2.2 Рабочие эталоны 2-го разряда - радионуклидные источники альфа-, бета- и фотонного излучений применяют для передачи единиц величин:

- средствам измерений - радионуклидным источникам альфа-, бета- и фотонного излучений методом сличения при помощи компаратора;

- средствам измерений - радиометрическим установкам активности радионуклидов, удельной активности радионуклидов, объемной активности радионуклидов, поверхностной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов методом прямых измерений и методом косвенных измерений.

4.2.3 Рабочие эталоны 2-го разряда - радиометрические установки применяют для передачи единиц величин:

- средствам измерений - радиометрическим установкам специального назначения, радиометрическим установкам активности радионуклидов, удельной активности радионуклидов, объемной активности радионуклидов, поверхностной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов методом непосредственного сличения;

- средствам измерений - радионуклидным источникам альфа-, бета-, фотонного излучений, радионуклидным источникам специального назначения методом прямых измерений.

4.2.4 Рабочие эталоны 2-го разряда - радионуклидные источники специального назначения, СО активности, удельной активности радионуклидов применяют для передачи единиц величин:

- средствам измерений - радионуклидным источникам специального назначения методом сличения при помощи компаратора;

- средствам измерений - радиометрическим установкам активности радионуклидов, удельной активности радионуклидов, объемной активности радионуклидов, поверхностной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов методом прямых измерений и методом косвенных измерений;

- средствам измерений - радиометрическим установкам специального назначения методом прямых измерений.

5.1 В качестве средств измерений применяют:

- радионуклидные источники альфа-, бета- и фотонного излучений, применяемые в медицине, радиационной технологии, радиоизотопном приборостроении и других областях;

- радиометрические установки для измерений активности радионуклидов, удельной, объемной, поверхностной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов;

- радиометрические установки специального назначения, применяемые в ядерной медицине;

- радионуклидные источники специального назначения.

5.2 Пределы допускаемых относительных погрешностей средств измерений составляют:

- радионуклидные источники альфа-, бета- и фотонного излучений от 7% до 25%;

- радиометрические установки для измерений активности, удельной, объемной, поверхностной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов от 7% до 50%;

- радиометрические установки специального назначения от 3% до 10%;

- радионуклидные источники специального назначения от 5% до 25%.
