"ГОСТ 24839-81. Конструкции строительные стальные. Расположение отверстий в прокатных профилях. Размеры" (утв. Постановлением Госстроя СССР от 09.06.1981 N 90)

Главная // Актуальные документы // ГОСТ (Государственный стандарт)

СПРАВКА

Источник публикации

М.: Издательство стандартов, 1987

Примечание к документу

Документ утратил силу с 1 июля 2013 года в связи с изданием Приказа Росстандарта от 29.11.2012 N 1674-ст. Взамен введен в действие ГОСТ 24839-2012.

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Введен в действие с 1 января 1983 года (Постановление Госстроя СССР от 09.06.1981 N 90).

Название документа

"ГОСТ 24839-81. Конструкции строительные стальные. Расположение отверстий в прокатных профилях. Размеры"

(утв. Постановлением Госстроя СССР от 09.06.1981 N 90)

"ГОСТ 24839-81. Конструкции строительные стальные. Расположение отверстий в прокатных профилях. Размеры"
(утв. Постановлением Госстроя СССР от 09.06.1981 N 90)

Утвержден и введен в действие

Постановлением Госстроя СССР

от 9 июня 1981 г. N 90

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ СТАЛЬНЫЕ.

РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В ПРОКАТНЫХ ПРОФИЛЯХ

РАЗМЕРЫ

Structural steelwork.

Lay-out of holes in rolled shapes.

Dimensions

ГОСТ 24839-81

Группа Ж34

ОКП 52 6000

Срок введения в действие

1 января 1983 года

Переиздание. Декабрь 1986 г.

1. Настоящий стандарт устанавливает расположение отверстий для заклепок и болтов в поперечном сечении горячекатаных профилей, применяемых в стальных строительных конструкциях.

Расположение отверстий для высокопрочных болтов предусмотрено только в угловой стали.

Стандарт не распространяется на конструкции опор воздушных линий электропередач.

2. Размеры, определяющие расположение отверстий и их максимальные диаметры, должны соответствовать:

в двутавровых балках по ГОСТ 8239-72 - указанным на черт. 1 и в табл. 1;

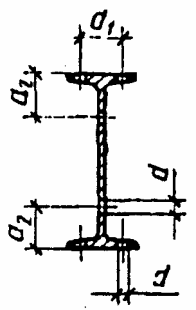

Черт. 1

Таблица 1

Размеры в мм

───────────────┬──────────────────────────────────────────────────

Номер профиля │ Расположение отверстий

├────────────────────────┬─────────────────────────

│ в полке │ в стенке

├──────────┬─────────────┼────────┬────────────────

│ a │ d, не более │ a │ d, не более

│ 1 │ │ 2 │

───────────────┼──────────┼─────────────┼────────┼────────────────

10 │32 │9 │30 │9

───────────────┼──────────┼─────────────┼────────┼────────────────

12 │36 │11 <*> │36 │13

───────────────┼──────────┼─────────────┼────────┼────────────────

14 │40 │13 <*> │40 │15

───────────────┼──────────┼─────────────┼────────┼────────────────

16 │45 │13 <*> │40 │15

───────────────┼──────────┼─────────────┼────────┼────────────────

18 │50 │15 │50 │21

───────────────┼──────────┼─────────────┼────────┼────────────────

18а │55 │17 │50 │19

───────────────┼──────────┼─────────────┼────────┼────────────────

20 │55 │17 │50 │19

───────────────┼──────────┼─────────────┼────────┼────────────────

20а │60 │19 <*> │50 │19

───────────────┼──────────┼─────────────┼────────┼────────────────

22 │60 │19 <*> │60 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

22а │65 │19 │60 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

24 │60 │19 <*> │60 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

24а │70 │21 │60 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

27 │70 │21 │60 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

27а │70 │21 │60 │23

───────────────┼──────────┼─────────────┼────────┼────────────────

30 │70 │21 │65 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

30а │80 │25 <*> │65 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

33 │80 │25 <*> │65 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

36 │80 │25 <*> │70 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

40 │80 │25 <*> │70 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

45 │90 │25 │70 │25

───────────────┼──────────┼─────────────┼────────┼────────────────

50 │100 │28 <**> │80 │28

───────────────┼──────────┼─────────────┼────────┼────────────────

55 │100 │28 <**> │80 │28

───────────────┼──────────┼─────────────┼────────┼────────────────

60 │110 │28 │90 │31

------------------------------

<*> Разность между диаметрами отверстия и болта должна быть не менее 3 мм.

<**> Разность между диаметрами отверстия и болта должна быть не менее 4 мм.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 8240-72 Постановлением Госстандарта СССР от 27.09.1989 N 2939 с 1 июля 1990 года введен в действие ГОСТ 8240-89.

в швеллерах по ГОСТ 8240-72 - указанным на черт. 2 и в табл. 2;

Черт. 2

Таблица 2

Размеры в мм

──────────────┬───────────────────────────────────────────────────

Номер профиля │ Расположение отверстий

├───────────────────────┬───────────────────────────

│ в полке │ в стенке

├─────────┬─────────────┼──────────┬────────────────

│ a │ d, не более │ a │ d, не более

│ 1 │ │ 2 │

──────────────┼─────────┼─────────────┼──────────┼────────────────

5 │20 │9 <*> │25 │7

──────────────┼─────────┼─────────────┼──────────┼────────────────

6,5 │20 │11 <*> │32,5 │11

──────────────┼─────────┼─────────────┼──────────┼────────────────

8 │25 │11 <*> │40 │15

──────────────┼─────────┼─────────────┼──────────┼────────────────

10 │30 │13 <*> │33 │11

──────────────┼─────────┼─────────────┼──────────┼────────────────

12 │30 │17 <*> │40 │15

──────────────┼─────────┼─────────────┼──────────┼────────────────

14 │35 │19 <*> │45 │17

──────────────┼─────────┼─────────────┼──────────┼────────────────

14а │35 │19 │45 │17

──────────────┼─────────┼─────────────┼──────────┼────────────────

16 │40 │19 │50 │19

──────────────┼─────────┼─────────────┼──────────┼────────────────

16а │40 │23 <*> │50 │19

──────────────┼─────────┼─────────────┼──────────┼────────────────

18 │40 │23 <*> │55 │23

──────────────┼─────────┼─────────────┼──────────┼────────────────

18а │45 │23 │55 │21

──────────────┼─────────┼─────────────┼──────────┼────────────────

20 │45 │25 <*> │60 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

20а │50 │25 │60 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

22 │50 │25 │65 │28

──────────────┼─────────┼─────────────┼──────────┼────────────────

22а │50 │28 <**> │65 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

24 │50 │28 <**> │65 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

24а │60 │28 │65 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

27 │60 │28 │70 │28

──────────────┼─────────┼─────────────┼──────────┼────────────────

30 │60 │31 <**> │70 │28

──────────────┼─────────┼─────────────┼──────────┼────────────────

33 │60 │31 <**> │70 │25

──────────────┼─────────┼─────────────┼──────────┼────────────────

36 │70 │31 <**> │75 │28

──────────────┼─────────┼─────────────┼──────────┼────────────────

40 │70 │31 <**> │75 │28

------------------------------

<*> Разность между диаметрами отверстия и болта должна быть не менее 3 мм.

<**> Разность между диаметрами отверстия и болта должна быть не менее 4 мм.

в угловой равнополочной стали по ГОСТ 8509-86 и угловой неравнополочной стали по ГОСТ 8510-86 - указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры в мм

───────────────────────────────────┬──────────────────────────────────────────────────

Однорядное расположение отверстий │ Двухрядное расположение отверстий

───┬────────┬───┬──────────────────┼───┬─────────┬───────┬────┬───┬───────────────────

b │ s │ а │ d, не более │ b │Порядок │ s │a │а │ d, не более

│ │ ├──────────┬───────┤ │располо- │ │ 1 │ 2 ├───────────┬───────

│ │ │для болтов│для вы-│ │жения │ │ │ │для болтов │для

│ │ │классов │соко- │ │отверстий│ │ │ │классов │высоко-

│ │ │прочности │прочных│ │ │ │ │ │прочности │прочных

│ │ │4.6 - 8.8 │болтов │ │ │ │ │ │4.6 - 8.8 и│болтов

│ │ │и заклепок│ │ │ │ │ │ │заклепок │

───┼────────┼───┼──────────┼───────┼───┼─────────┼───────┼────┼───┼───────────┼───────

45 │3 - 5 │25 │13 │- │125│Шахматный│7 - 12 │55 │35 │28 │25

───┼────────┼───┼──────────┼───────┤ │ ├───────┤ │ ├───────────┼───────

50 │3 - 8 │30 │15 │- │ │ │14; 16 │ │ │25 │-

56 │4 - 6 │30 │17 │- │140│Рядовой │8 - 10 │55 │55 │21 │21

├────────┤ ├──────────┤ │ │ ├───────┤ │ │ ├───────

│8 │ │15 │ │ │ │12 │ │ │ │-

───┼────────┼───┼──────────┼───────┤ ├─────────┼───────┼────┼───┼───────────┼───────

63 │4 - 8 │35 │19 │- │ │Шахматный│8 - 12 │60 │45 │28 │25

├────────┤ ├──────────┤ │ │ │ │ │ │ │

│10 │ │17 │ │ │ │ │ │ │ │

70 │4,5 - 8 │40 │23 │- │160│Рядовой │9 - 20 │65 │65 │25 │23

75 │5 - 9 │45 │25 │- │ │Шахматный│9 - 20 │65 │60 │28 │25

───┼────────┼───┼──────────┼───────┤ │ │ │ │ │ │

80 │5 - 8 │45 │25 │- │ │ │ │ │ │ │

├────────┤ ├──────────┤ ├───┼─────────┼───────┼────┼───┼───────────┼───────

│10; 12 │ │23 │ │180│Рядовой │10 - 12│65 │75 │28 │28

90 │5,5 - 7 │50 │28 │31 │ │Шахматный│10 - 12│65 │70 │31 │31

├────────┤ │ ├───────┤ │ │ │ │ │ │

│8; 9 │ │ │28 <*> │ │ │ │ │ │ │

├────────┤ ├──────────┼───────┼───┼─────────┼───────┼────┼───┼───────────┼───────

│10 │ │25 │- │200│Рядовой, │11 - 30│80 │80 │31 │31

───┼────────┼───┼──────────┼───────┤ │шахматный│ │ │ │ │

100│6 - 12 │60 │31 │31 │ │ │ │ │ │ │

│14; 16 │ │28 │ │220│Рядовой, │14; 16 │80 │90 │31 │31

───┼────────┼───┼──────────┼───────┤ │шахматный│ │ │ │ │

110│6,5 - 12│60 │31 │31 │ │ │ │ │ │ │

125│7 - 16 │75 │31 │31 │250│Рядовой, │12 - 30│90 │100│31 │31

│ │ │ │ │ │шахматный│ │ │ │ │

------------------------------

<*> Максимальный диаметр болта 24 мм.

Примечание. Размеры, определяющие расположение отверстий для высокопрочных болтов, установлены с учетом габарита головки гаечного ключа не более 75 мм.

3. Отступления от размеров, установленных п. 2, допускаются при выполнении стыков деталей или элементов конструкций из угловой стали накладками из угловой стали того же профиля, при образовании отверстий по кондукторам и в других обоснованных случаях. При этом необходимо соблюдать требования главы СНиП по проектированию стальных конструкций.

4. Предельные отклонения расположения и диаметров отверстий должны соответствовать ГОСТ 14140-81 и предельным отклонениям, установленным для розничных конструкций строительными нормами и правилами производства и приемки металлических конструкций.
