ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ НЕРАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
Hot-rolled steel unequal-leg angles. Dimensions
ГОСТ 8510-86
(СТ СЭВ 255-76)
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1990 г.)
Группа В22
ОКП 09 3100;
09 3200;
09 3300
Дата введения
1 июля 1987 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР и Госстроем СССР.
Разработчики: С.И. Рудюк, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; Н.Ф. Грицук, канд. техн. наук; К.Ф. Перетятько; Г.И. Снимщикова; Е.И. Булгаков; Ж.М. Роева, канд. экон. наук; В.И. Краснова; Б.Г. Павлов, канд. техн. наук; В.Ф. Беляев, канд. техн. наук; В.В. Березин, канд. техн. наук; С.И. Бочкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.10.1986 N 3082.
3. Взамен ГОСТ 8510-72.
4. Срок действия продлен до 01.07.1997 Постановлением Госстандарта СССР от 28.12.1990 N 3429.
5. Переиздание (март 1993 г.) с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 4-91).
1. Настоящий стандарт распространяется на стальные горячекатаные неравнополочные уголки.
Стандарт полностью соответствует СТ СЭВ 255-76.
2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл. 1.

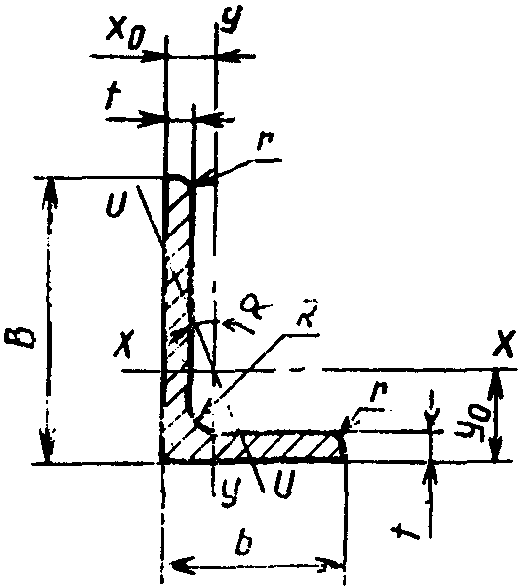

Чертеж
Таблица 1
Номер уголка
мм
Площадь поперечного сечения, см2
Справочные величины для осей
x0, см
y0, см
Jxy, см4
Угол наклона на оси,
Масса 1 м уголка, кг
B
b
t
R
r
x - x
y - y
u - u
Jx, см4
Wx, см3
ix, см
Jy, см4
Wy, см3
iy, см
Ju min, см4
Wu, см3
iu min, см
2,5/1,6
25
16
3
3,5
1,2
1,16
0,70
0,43
0,78
0,22
0,19
0,44
0,13
0,16
0,34
0,42
0,86
0,22
0,392
0,91
3/2*
30
20
3
1,43
1,27
0,62
0,94
0,45
0,30
0,56
0,26
0,25
0,43
0,51
1,0
0,43
0,427
1,12
4
1,86
1,61
0,82
0,93
0,56
0,39
0,55
0,34
0,32
0,43
0,54
1,04
0,54
0,421
1,46
3,2/2
32
20
3
1,49
1,52
0,72
1,01
0,46
0,30
0,55
0,28
0,25
0,43
0,49
1,08
0,47
0,382
1,17
4
1,94
1,93
0,93
1,00
0,57
0,39
0,54
0,35
0,33
0,43
0,53
1,12
0,59
0,374
1,52
4/2,5
40
25
3
4,0
1,3
1,89
3,06
1,14
1,27
0,93
0,49
0,70
0,56
0,41
0,54
0,59
1,32
0,96
0,385
1,48
4
2,47
3,93
1,49
1,26
1,18
0,63
0,69
0,71
0,52
0,54
0,63
1,37
1,22
0,281
1,94
5
3,03
4,73
1,82
1,25
1,41
0,77
0,68
0,86
0,64
0,53
0,66
1,41
1,44
0,374
2,37
4/3*
40
30
4
2,67
4,18
1,54
1,25
2,01
0,91
0,87
1,09
0,75
0,64
0,78
1,28
1,68
0,544
2,26
5
3,28
5,04
1,88
1,24
2,41
1,11
0,86
1,33
0,91
0,64
0,82
1,32
2,00
0,539
2,46
4,5/2,8
45
28
3
5,0
1,7
2,14
4,41
1,45
1,48
1,32
0,61
0,79
0,72
0,52
0,61
0,64
1,47
1,38
0,382
1,68
4
2,80
5,68
1,90
1,42
1,69
0,80
0,78
1,02
0,67
0,60
0,68
1,51
1,77
0,379
2,20
5/3,2
50
32
3
5,5
1,8
2,42
6,18
1,82
1,60
1,99
0,81
0,91
1,18
0,68
0,70
0,72
1,60
2,01
0,403
1,9
4
3,17
7,98
2,38
1,59
2,56
1,05
0,90
1,52
0,88
0,69
0,76
1,65
2,59
0,401
2,4
5,6/3,6
56
36
4
6,0
2,0
3,58
11,37
3,01
1,78
3,70
1,34
1,02
2,19
1,13
0,78
0,84
1,82
3,74
0,406
2,81
5
4,41
13,82
3,70
1,77
4,48
1,65
1,01
2,65
1,37
0,78
0,88
1,87
4,50
0,404
3,46
6,3/4,0
63
40
4
7,0
2,3
4,04
16,33
3,83
2,01
5,16
1,67
1,13
3,07
1,41
0,87
0,91
2,03
5,25
0,397
3,17
5
4,98
19,91
4,72
2,00
6,26
2,05
1,12
3,73
1,72
0,86
0,95
2,08
6,41
0,396
3,91
6
5,90
23,31
5,58
1,99
7,29
2,42
1,11
4,36
2,02
0,86
0,99
2,12
7,44
0,393
4,63
8
7,68
29,60
7,22
1,96
9,15
3,12
1,09
5,58
2,60
0,85
1,07
2,20
9,27
0,386
6,03
6,5/5*
65
50
5
6,0
2,0
5,56
23,41
5,20
2,05
12,08
3,23
1,47
6,41
2,68
1,07
1,26
2,00
9,77
0,576
4,36
6
6,60
27,46
6,16
2,04
14,12
3,82
1,46
7,52
3,15
1,07
1,30
2,04
11,46
0,575
5,18
7
7,62
31,32
7,08
2,03
16,05
4,38
1,45
8,60
3,59
1,06
1,34
2,08
12,94
0,571
5,98
8
8,62
35,00
7,99
2,02
18,88
4,93
1,44
9,65
4,02
1,06
1,37
2,12
13,61
0,570
6,77
7/4,5
70
45
5
7,5
2,5
5,59
27,76
5,88
2,23
9,05
2,62
1,27
5,34
2,20
0,98
1,05
2,28
9,12
0,406
4,39
7,5/5
75
50
5
8,0
2,7
6,11
34,81
6,81
2,39
12,47
3,25
1,43
7,24
2,73
1,09
1,17
2,39
12,00
0,436
4,79
6
7,25
40,92
8,08
2,38
14,60
3,85
1,42
8,48
3,21
1,08
1,21
2,44
14,10
0,435
5,69
7*
8,37
46,77
9,31
2,36
16,61
4,43
1,41
9,69
3,69
1,08
1,25
2,48
16,18
0,435
6,57
8
9,47
52,38
10,52
2,35
18,52
4,88
1,40
10,87
4,14
1,07
1,29
2,52
17,80
0,430
7,43
8/5
80
50
5
8,0
2,7
6,36
41,64
7,71
2,56
12,68
3,28
1,41
7,57
2,75
1,00
1,13
2,60
13,20
0,387
4,49
6
7,55
48,98
9,15
2,55
14,85
3,88
1,40
8,88
3,24
1,08
1,17
2,65
15,50
0,386
5,92
8/6*
80
60
6
8,15
52,06
9,42
2,53
25,18
5,58
1,76
13,61
4,66
1,29
1,49
2,47
20,98
0,547
6,39
7
9,42
59,61
10,87
2,52
28,74
6,43
1,75
15,58
5,34
1,29
1,53
2,52
24,01
0,546
7,39
8
10,67
66,88
12,38
2,50
32,15
7,26
1,74
17,49
5,99
1,28
1,57
2,56
26,83
0,514
8,37
9/5,6
90
56
5,5
9,0
3,0
7,86
65,28
10,74
2,88
19,67
4,53
1,58
11,77
3,81
1,22
1,26
2,92
20,54
0,384
6,17
6
8,54
70,58
11,66
2,88
21,22
4,91
1,58
12,70
4,12
1,22
1,28
2,95
22,23
0,384
6,70
8
11,18
90,87
15,24
2,85
27,08
6,39
1,56
16,29
5,32
1,21
1,36
3,04
28,33
0,380
8,77
10/6,3
100
63
6
10,0
3,3
9,58
98,29
14,52
3,20
30,58
6,27
1,79
18,20
5,27
1,38
1,42
3,23
31,50
0,393
7,53
7
11,09
112,86
16,78
3,19
34,99
7,23
1,78
20,83
6,06
1,37
1,46
3,28
36,10
0,392
8,70
8
12,57
126,96
19,01
3,18
39,21
8,17
1,77
23,38
6,82
1,36
1,50
3,32
40,50
0,391
9,87
10
15,47
153,95
23,32
3,15
47,18
9,99
1,75
28,34
8,31
1,35
1,58
3,40
48,60
0,387
12,14
10/6,5*
100
65
7
11,23
114,05
16,87
3,19
38,32
7,70
1,85
22,77
6,43
1,41
1,52
3,24
38,00
0,415
8,81
8
12,73
128,31
19,11
3,18
42,96
8,70
1,84
25,24
7,26
1,41
1,56
3,28
42,64
0,414
9,99
10
15,67
155,52
23,45
3,15
51,68
10,64
1,82
30,60
8,83
1,40
1,64
3,37
51,18
0,410
12,30
11/7
110
70
6,5
11,45
142,42
19,11
3,53
45,61
8,42
2,00
26,94
7,05
1,53
1,58
3,55
46,80
0,402
8,98
8
13,93
171,54
23,22
3,51
54,64
10,20
1,98
32,31
8,50
1,52
1,64
3,61
55,90
0,400
10,93
12,5/8
125
80
7
11,0
3,7
14,06
226,53
26,67
4,01
73,73
11,89
2,29
43,40
9,96
1,76
1,80
4,01
74,70
0,407
11,04
8
15,98
225,62
30,26
4,00
80,95
13,47
2,28
48,82
11,25
1,75
1,84
4,05
84,10
0,406
12,58
10
19,70
311,61
37,27
3,98
100,47
16,52
2,26
59,33
13,74
1,74
1,92
4,14
102,00
0,404
15,47
12
23,36
364,79
44,07
3,95
116,84
19,46
2,24
69,47
16,11
1,72
2,00
4,22
118,00
0,400
18,34
14/9
140
90
8
12,0
4,0
18,00
363,68
38,25
4,49
119,79
17,19
2,58
70,27
14,39
1,58
2,03
4,49
121,00
0,411
14,13
10
22,24
444,45
47,19
4,47
145,54
21,14
2,58
85,51
17,58
1,96
2,12
4,58
147,00
0,409
17,46
16/10
160
100
9
13,0
4,3
22,87
605,97
56,04
5,15
186,03
23,96
2,85
110,40
20,01
2,20
2,24
5,19
194,00
0,391
17,96
10
25,28
666,59
61,91
5,13
204,09
26,42
2,84
121,16
22,02
2,19
2,28
5,23
213,00
0,390
19,85
12
30,04
784,22
73,42
5,11
238,75
31,23
2,82
142,14
25,93
2,18
2,36
5,32
249,00
0,388
23,58
14
34,72
897,19
84,65
5,08
271,60
35,89
2,80
162,49
29,75
2,16
2,43
5,40
282,00
0,385
27,26
18/11
180
110
10
14,0
4,7
28,33
952,28
78,59
5,80
276,37
32,27
3,12
165,44
26,96
2,42
2,44
5,88
295,00
0,376
22,20
12
33,69
1122,56
93,33
5,77
324,09
38,20
3,10
194,28
31,83
2,40
2,52
5,97
348,00
0,374
26,40
20/12,5
200
125
11
34,87
1449,02
107,31
6,45
446,36
45,98
3,58
263,84
38,27
2,75
2,79
6,50
465,00
0,392
27,37
12
37,89
1568,19
116,51
6,43
481,93
49,85
3,57
285,04
41,45
2,74
2,83
6,54
503,00
0,392
29,74
14
43,87
1800,83
134,64
6,41
550,77
57,43
3,54
326,54
47,57
2,73
2,91
6,62
575,00
0,390
34,43
16
49,77
2026,08
152,41
6,38
616,66
64,83
3,52
366,99
53,56
2,72
2,99
6,71
643,00
0,388
39,07
Примечания. 1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м уголка плотность стали принята равной 7,85 г/см3.
2. Радиусы закругления, форма и размеры участка сопряжения внутренних граней полок, указанные на чертеже и в табл. 1, даны для построения калибра и на уголке не проверяют.
3. Уголки, отмеченные звездочкой, изготовляют по требованию потребителя.
Условные обозначения к чертежу и табл. 1:
B - ширина большей полки;
b - ширина меньшей полки;
t - толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полок;
J - момент инерции;
i - радиус инерции;
- расстояние от центра тяжести до наружных граней полок;
- центробежный момент инерции.
(Измененная редакция, Изм. N 1).
3. По точности прокатки уголки изготовляют:
A - высокой точности;
B - обычной точности.
4. Предельные отклонения по размерам уголков не должны превышать указанных в табл. 2.
Таблица 2
Номер уголка
Предельные отклонения
по ширине полки
по толщине полки
до 6 включ.
от 6,5 до 9 включ.
св. 9
A
B
A
B
A
B
2,5/1,6 - 5/3,2
+/- 1,0
+0,2
+/- 0,3
-
-
-
-
-0,3
5,6/3,6 - 9/5,6
+/- 1,5
+0,2
+0,3
+0,2
+0,3
-
-
-0,4
-0,4
-0,5
-0,5
10/6,3 - 16/10
+/- 2,0
+0,3
+/- 0,4
+0,3
+0,4
+0,3
+0,4
-0,4
-0,5
-0,5
-0,6
-0,6
18/11 - 20/12,5
+/- 3,0
-
-
-
-
+0,4
+0,5
-0,7
-0,7
5. Предельные отклонения по размерам уголков, изготовленных на станах, не оборудованных жесткими клетями, не должны превышать указанных в табл. 3 до 01.01.1993.
Таблица 3
Номер уголка
Предельные отклонения
по ширине полки
по толщине полки
до 6 ключ.
от 6,5 до 9 включ.
св. 9
A
B
A
B
A
B
2,5/1,6 - 5/3,2
+/- 1,0
+0,2
+0,3
-
-
-
-
-0,3
-0,4
5,6/3,6 - 9/5,6
+/- 1,5
+0,2
+0,3
+0,2
+0,3
-
-
-0,4
-0,5
-0,5
-0,6
10/6,3 - 16/10
+/- 2,0
+0,3
+0,4
+0,3
+0,4
+0,3
+0,4
-0,4
-0,5
-0,5
-0,6
-0,6
-0,7
18/11 - 20/12,5
+/- 3,0
-
-
-
-
+0,4
+0,5
-0,7
-0,8
(Измененная редакция, Изм. N 1).
6. По согласованию изготовителя с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными %.
7. Отклонение от прямого угла при вершине не должно превышать 35'.
8. Притупление внешних углов полок (в том числе и угла при вершине) не контролируется.
По требованию потребителя притупление внешних углов полок (в том числе и угла при вершине) не должно превышать:
0,3 толщины полки - для уголков толщиной до 10 мм включ.;
3,0 - для уголков толщиной св. 10 до 15 мм включ.;
5,0 - для уголков толщиной св. 16 мм.
9. Уголки изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной;
мерной длины с немерными длинами не более 5% массы партии: кратной мерной длины с немерными длинами не более 5% массы партии.
Допускается изготовлять уголки длиной свыше 12 м.
8; 9. (Измененная редакция, Изм. N 1).
10. Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в миллиметрах:
+30 - при длине 4 м;
+50 - при длине свыше 4 м до 6 м включ.;
+70 - при длине выше 6 м;
по требованию потребителя +40 мм - для уголков длиной свыше 4 до 7 м:
+5 мм на каждый 1 м свыше 7 м.
11. Кривизна уголков не должна превышать 0,4% длины.
По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2% длины.
Для уголков N 2,5/1,6 до 5,6/3,6 включ. кривизну проверяют на длине 1 м.
12. Скручивание вокруг продольной оси не допускается.
13. Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.
