СПРАВКА
Источник публикации
М.: Издательство стандартов, 1993
Примечание к документу
Документ утратил силу с 01.10.2022 в связи с изданием Приказа Росстандарта от 29.04.2022 N 248-ст. Взамен введен в действие ГОСТ 8282-2022.
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации ("ИУС", N 11, 1995).
Документ утрачивает силу с 01.01.1999.
Документ введен в действие с 01.01.1984.
Взамен ГОСТ 8282-76.
Название документа
"ГОСТ 8282-83*. Государственный стандарт Союза ССР. Профили стальные гнутые С-образные равнополочные. Сортамент"
(утв. Постановлением Госстандарта СССР от 21.03.1983 N 1239)
(ред. от 01.03.1988)
"ГОСТ 8282-83*. Государственный стандарт Союза ССР. Профили стальные гнутые С-образные равнополочные. Сортамент"
(утв. Постановлением Госстандарта СССР от 21.03.1983 N 1239)
(ред. от 01.03.1988)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 21 марта 1983 г. N 1239
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ С-ОБРАЗНЫЕ
РАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
Bent-steel C-shaped equai flange
sections. Dimensions
ГОСТ 8282-83*
Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1988 г.) |
ОКП 11 2000
Взамен ГОСТ 8282-76
Срок действия
с 1 января 1984 года
до 1 января 1999 года
Переиздание (май 1993 г.) с Изменением N 1, утвержденным в марте 1988 г. (ИУС 6-88).
1. Настоящий стандарт устанавливает сортамент гнутых С-образных равнополочных профилей, изготовленных на профилегибочных станах из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной и низколегированной.

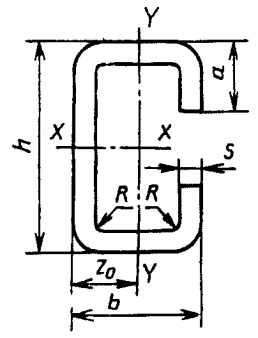

2. Поперечное сечение профилей должно соответствовать указанному на чертеже.
───┬───┬────┬───┬─────┬─────┬─────────────────────────────────────────────────────┬─────
h │ b │ a │ s │R, не│Пло- │ Справочные величины для осей │Масса
│ │ │ │более│щадь ├───────────────────────┬──────────────────────┬──────┤1 м,
│ │ │ │ │сече-│ х - х │ у - у │z , см│ кг
───┴───┴────┴───┴─────┤ния, ├────────┬───────┬──────┼───────┬───────┬──────┤ 0 │
мм │см2 │I , см4 │W , см3│i , см│I , см4│W , см3│i , см│ │
│ │ x │ х │ х │ у │ у │ у │ │
───┬───┬────┬───┬─────┼─────┼────────┼───────┼──────┼───────┼───────┼──────┼──────┼─────
62 │66 │17,5│3 │4,5 │6,23 │40,14 │12,95 │2,54 │35,65 │9,61 │2,39 │2,89 │4,89
65 │32 │8 │1 │1,5 │1,38 │9,38 │2,69 │2,61 │1,89 │0,88 │1,17 │1,05 │1,08
65 │32 │8 │1,6│3 │2,11 │13,92 │4,28 │2,57 │2,70 │1,25 │1,13 │1,04 │1,66
80 │50 │24 │4 │6 │7,93 │73,05 │18,26 │3,03 │27,72 │9,65 │1,87 │2,13 │6,23
100│50 │10 │2 │3 │4,12 │65,59 │13,12 │4,00 │12,64 │3,68 │1,76 │1,56 │3,22
100│80 │35 │5 │7,5 │14,68│220,49 │44,11 │3,87 │33,57 │30,47 │3,02 │3,62 │11,53
120│55 │18 │5 │7,5 │11,66│245,74 │40,96 │4,59 │42,52 │11,65 │1,91 │1,85 │9,15
160│50 │20 │3 │4,5 │8,36 │306,37 │38,30 │6,05 │27,17 │7,74 │1,80 │1,49 │6,56
160│60 │32 │4 │6 │12,57│462,01 │37,75 │6,05 │65,78 │7,16 │2,29 │2,14 │9,87
300│60 │50 │5 │7,5 │24,36│2861,55 │190,77 │10,84 │125,61 │30,42 │2,27 │1,87 │19,12
400│160│50 │3 │4,5 │24,01│6073,68 │303,68 │15,91 │884,54 │80,83 │6,07 │5,06 │18,85
400│160│60 │4 │10 │32,27│8028,19 │401,41 │15,77 │1219,71│113,92 │6,15 │5,29 │25,33
550│65 │30 │4 │6 │28,55│10258,72│373,04 │18,96 │110,32 │20,64 │1,97 │1,16 │22,41
410│65 │30 │4 │6 │22,95│4872,87 │237,70 │14,57 │103,88 │20,33 │2,13 │1,39 │18,01
Примечания. 1. Площадь поперечного сечения и справочные величины для осей вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
2. С-образные профили из углеродистой кипящей и полуспокойной стали изготовляются с радиусами кривизны не более 1,5 s, а из углеродистой спокойной и низколегированной - не более 2,5 s.
3. С-образные профили 65 x 32 x 8 x 1 и 65 х 32 х 8 х 1,6 мм изготовляются из холоднокатаной заготовки.
Условные обозначения к чертежу и табл. 1:
- высота профиля;
- ширина профиля;
- ширина полки;
- толщина профиля;
- радиус кривизны;
- момент инерции;
- момент сопротивления;
- радиус инерции;
- расстояние от центра тяжести до наружной поверхности стенки.3. Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м профиля должны соответствовать указанным в табл. 1.
4. (Исключен, Изм. N 1).
5. Предельные отклонения по размерам поперечного сечения профилей должны соответствовать указанным в табл. 2.
Таблица 2
мм
───────────────────────────┬──────────────────────────────────────
Размеры профилей │ Предельные отклонения
───────────────────────────┼──────────────────────────────────────
Высота: │
от 50 до 100 включ. │+/- 1,5
св. 100 " 200 " │+/- 3,0
" 200 │+/- 4,0
Ширина: │
до 50 включ. │+/- 1,5
св. 50 до 100 " │+/- 2,0
" 100 │+/- 3,0
Ширина полки: │
до 25 включ. │+/- 2,0
св. 25 до 50 включ. │+/- 3,0
" 50 │+/- 4,0
по требованию потребителя - указанным в табл. 3.
Таблица 3
мм
───────────────────────────┬──────────────────────────────────────
Размеры профилей │ Предельные отклонения
───────────────────────────┼──────────────────────────────────────
Высота: │
от 100 до 150 включ. │+/- 1,5
св. 150 " 300 " │+/- 2,0
" 300 │+/- 3,0
Ширина: │
от 50 до 75 включ. │+/- 1,5
6. Предельные отклонения от угла 90° не должны превышать:
+/- 1°30' - при ширине полки до 100 мм;
+/- 2° - при ширине полки более 100 мм;
+/- 1°30' - при ширине полки более 100 мм - по требованию потребителя.
7. Профили изготовляют длиной от 3 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины.
По требованию потребителя допускается изготовление профилей длиной 11,8 м.
8. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+40 мм - для профилей длиной до 6 м;
+80 мм - для профилей длиной свыше 6 м.
По требованию потребителя предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+40 мм - для профилей длиной до 7 м;
+40 мм и +5 мм на каждый метр - для профилей длиной св. 7 м.
5 - 8. (Измененная редакция, Изм. N 1).
9. Скручивание профилей вокруг продольной оси не должно превышать произведения 1° на длину профиля в метрах, но не более 10°.
Для определения скручивания замеряется зазор между плоскостью контрольного стеллажа и плоскостью высоты профиля на прямолинейном участке (по диагонали).
10. Кривизна профилей не должна превышать 0,1% длины.
11. Волнистость полок профилей не должна превышать 2 мм на 1 м.
12. Вогнутость и выпуклость стенок профиля не должна превышать:
1,5 мм - при ширине прямолинейного участка стенки до 100 мм;
2,0 мм - при ширине прямолинейного участка стенки до 200 мм;
3,0 мм - при ширине прямолинейного участка стенки до 300 мм;
5,0 мм - при ширине прямолинейного участка стенки свыше 300 мм.
13. Высота и ширина профиля и полок измеряются в плоскостях, отстоящих соответственно от вертикальной и горизонтальной стенок на расстоянии, равном величине наружного радиуса кривизны (R + s).
14. Измерение размеров поперечного сечения, а также скручивания, кривизны, волнистости и выпуклости стенок профилей проводят на расстоянии 500 мм от торцов, а по требованию потребителя - 300 мм от торцов.
(Измененная редакция, Изм. N 1).
