"ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры"
(утв. Постановлением Госстандарта СССР от 29.11.1989 N 3522)


"ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры"
(утв. Постановлением Госстандарта СССР от 29.11.1989 N 3522)


Содержание


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 ноября 1989 г. N 3522
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОЛОВКИ СОЕДИНИТЕЛЬНЫЕ
ДЛЯ ПОЖАРНОГО ОБОРУДОВАНИЯ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Connecting heads for fire equipment.
Types, main parameters and dimensions
ГОСТ 28352-89
Е
Группа Г88
ОКП 48 5484
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
Разработчики: Г.М. Павелко (руководитель темы); В.З. Дроненко; В.В. Бабак; В.Ф. Федотов; Т.В. Рихтер; М.М. Срибнер, канд. техн. наук; Б.А. Ефимов; С.Ю. Гольцева; Ю.А. Федотов; Г.Ф. Агеев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.11.1989 N 3522.
3. Взамен ГОСТ 2217-76 и ГОСТ 12964-80.
4. Ссылочные нормативно-технические документы
────────────────────────────────────────┬─────────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
────────────────────────────────────────┼─────────────────────────
ГОСТ 6557-89 │2.2
ГОСТ 14286-692.1; 2.3
ГОСТ 15150-692.2
Настоящий стандарт распространяется на соединительные напорные и всасывающие головки (далее - головки), предназначенные для соединения напорных, всасывающих и напорно-всасывающих пожарных рукавов между собой и с пожарным оборудованием.
Стандарт устанавливает требования к головкам, изготовляемым для нужд народного хозяйства и экспорта.
1. ТИПЫ
В зависимости от назначения головки подразделяют на следующие типы:
НАПОРНЫЕ
ГР - рукавная напорная (черт. 1, табл. 1);
ГМ - муфтовая напорная (черт. 2, табл. 2);
ГЦ - цапковая напорная (черт. 3, табл. 3);
ГП - переходная напорная (черт. 4, табл. 4);
ГЗ - головка-заглушка напорная (черт. 5, табл. 5).
ВСАСЫВАЮЩИЕ
ГРВ - рукавная всасывающая (черт. 6, табл. 6);
ГМВ - муфтовая всасывающая (черт. 7, табл. 7);
ГЗВ - головка-заглушка всасывающая (черт. 8, табл. 8).
2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
2.1. Конструкция головок должна обеспечивать:
смыкаемость головок вручную (без применения ключа) на величину 1,0 - 1,5 ширины клыка;
смыкаемость и герметичность головок между собой и с головками одинакового условного прохода других типов с помощью ключей по ГОСТ 14286 (кроме головок );
неразъемность головок под воздействием напора в рукавных линиях.
2.2. Каждую головку комплектуют резиновым кольцом по ГОСТ 6557, обеспечивающим эксплуатацию в климатических зонах У, ХЛ и Т по ГОСТ 15150 для категории размещения 1.
2.3. Каждая головка (кроме типа ГЦ, ГМ и ) должна иметь 4 равномерно расположенных по окружности выступа, размеры которых должны обеспечивать надежный захват за них ключа по ГОСТ 14286.
2.4. Присоединительные размеры головок должны соответствовать указанным на черт. 1 - 9 и в табл. 1 - 9.
Головки напорные
Тип ГР
Черт. 1
Примечание. Черт. 1 - 9 не определяют конструкцию головок.
Таблица 1
Размеры, мм
───────────┬─────────┬──────────┬────┬────────────┬───┬─────┬─────
Типоразмер │Условный │ Рабочее │ D │ D │ d │l, не│L, не
│ проход, │давление, │ │ 1 │ │менее│более
│ D │ МПа │ ├──────┬─────┤ │ │
│ у │(кгс/см2) │ │номин.│пред.│ │ │
│ │ │ │ │откл.│ │ │
───────────┼─────────┼──────────┼────┼──────┼─────┼───┼─────┼─────
ГР-25 │ 25 │ 2,0 (20) │ 60 │ 28,4 │+0,1 │ 19│ 35 │ 65
───────────┼─────────┼──────────┼────┼──────┼─────┼───┼─────┼─────
ГР-50 │ 50 │ 1,6 (16) │ 98 │ 50,5 │+0,3 │ 42│ 52 │ 92
ГР-70 │ 70 │ 1,6 (16) │128 │ 66,0 │-0,5 │ 57│ 56 │ 108
ГР-80 │ 80 │ 1,6 (16) │142 │ 77,0 │ │ 69│ 60 │ 120
───────────┼─────────┼──────────┼────┼──────┼─────┼───┼─────┼─────
ГР-150 │ 150 │ 1,2 (12) │242 │150,0 │+0,5 │136│ 95 │ 173
│ │ │ │ │-0,7 │ │ │
Пример условного обозначения соединительной рукавной напорной головки типоразмера ГР-70:
Головка напорная ГР-70 ГОСТ 28352-89.
Тип ГМ
Черт. 2
Таблица 2
Размеры, мм
───────────┬─────────┬──────────┬───────┬───┬─────────┬────┬──────
Типоразмер │Условный │ Рабочее │ D │ d │ d │ l │L, не
│ проход, │давление, │ │ │ 1 │ │более
│ D │ МПа │ │ │ │ │
│ у │(кгс/см2) │ │ │ │ │
───────────┼─────────┼──────────┼───────┼───┼─────────┼────┼──────
ГМ-25 │ 25 │ 2,0 (20) │ 60 │ 19│ G 1-B │ 17 │ 40
ГМ-50 │ 50 │ 1,6 (16) │ 98 │ 43│ G 2-B │ 21 │ 44
ГМ-70 │ 70 │ 1,6 (16) │ 128 │ 57│ G 2,5-B │ 25 │ 56
ГМ-80 │ 80 │ 1,6 (16) │ 142 │ 68│ G 3-B │ 28 │ 60
ГМ-150 │ 150 │ 1,2 (12) │ 242 │136│ G 6-B │ 35 │ 78
Пример условного обозначения соединительной муфтовой напорной головки типоразмера ГМ-70:
Головка напорная ГМ-70 ГОСТ 28352-89.
Тип ГЦ
Черт. 3
Таблица 3
Размеры, мм
───────────┬─────────┬──────────┬──────┬──────────┬───┬─────┬─────
Типоразмер │Условный │ Рабочее │ D │ D │ d │ l │L, не
│ проход, │давление, │ │ 1 │ │ │более
│ D │ МПа │ │ │ │ │
│ у │(кгс/см2) │ │ │ │ │
───────────┼─────────┼──────────┼──────┼──────────┼───┼─────┼─────
ГЦ-25 │ 25 │ 2,0 (20) │ 60 │ G 1-B │ 19│14,0 │ 40
ГЦ-50 │ 50 │ 1,6 (16) │ 98 │ G 2-B │ 43│22,5 │ 55
ГЦ-70 │ 70 │ 1,6 (16) │ 128 │ G 2,5-B │ 57│25,0 │ 61
ГЦ-80 │ 80 │ 1,6 (16) │ 142 │ G 3-B │ 68│28,0 │ 68
ГЦ-150 │ 150 │ 1,2 (12) │ 242 │ G 6-B │136│45,0 │ 98
Пример условного обозначения соединительной цапковой напорной головки типоразмера ГЦ-70:
Головка напорная ГЦ-70 ГОСТ 28352-89.
Тип ГП
Черт. 4
Таблица 4
Размеры, мм
───────────┬───────────┬────────────┬─────┬───────┬──────┬────────
Типоразмер │ Условный │ Рабочее │ D │ d │ d │ L,
│ проход, │ давление, │ │ │ 1 │не более
│ D │ МПа │ │ │ │
│ у │ (кгс/см2) │ │ │ │
───────────┼───────────┼────────────┼─────┼───────┼──────┼────────
ГП-50 x 25 │ 50 x 25 │ 2,0 (20) │ 98 │ 19 │ 42 │ 105
ГП-70 x 50 │ 70 x 50 │ 1,6 (16) │ 128 │ 42 │ 55 │ 155
ГП-80 x 50 │ 80 x 50 │ 1,6 (16) │ 142 │ 42 │ 67 │ 167
ГП-80 x 70 │ 80 x 70 │ 1,6 (16) │ 142 │ 57 │ 67 │ 160
Пример условного обозначения соединительной переходной напорной головки типоразмера ГП-70 x 50:
Головка напорная ГП-70 x 50 ГОСТ 28352-89.
Тип ГЗ

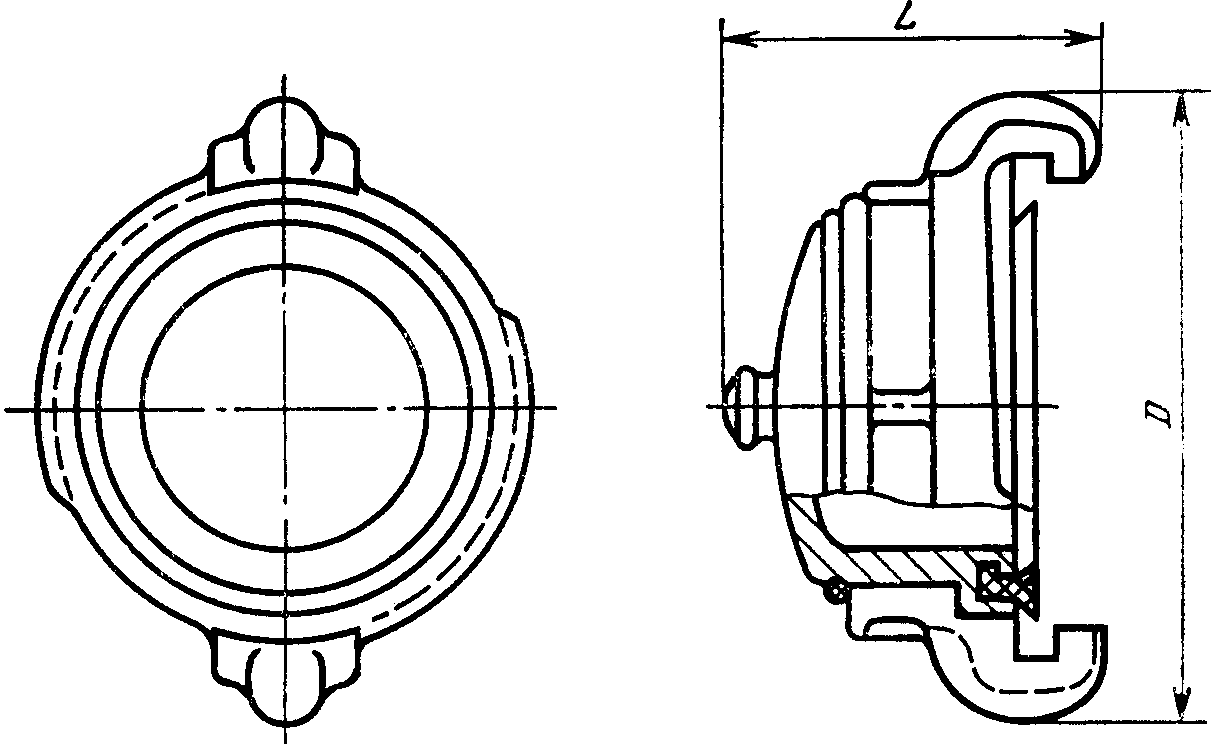

Черт. 5
Таблица 5
Размеры, мм
───────────┬──────────────┬───────────────┬──────────┬────────────
Типоразмер │ Условный │ Рабочее │ D │L, не более
│ проход, D │ давление, │ │
│ у │ МПа (кгс/см2) │ │
───────────┼──────────────┼───────────────┼──────────┼────────────
ГЗ-25 │ 25 │ 2,0 (20) │ 60 │ 40
ГЗ-50 │ 50 │ 1,6 (16) │ 98 │ 75
ГЗ-70 │ 70 │ 1,6 (16) │ 128 │ 80
ГЗ-80 │ 80 │ 1,6 (16) │ 142 │ 90
ГЗ-150 │ 150 │ 1,2 (12) │ 242 │ 125
Пример условного обозначения соединительной напорной головки-заглушки типоразмера ГЗ-70:
Головка-заглушка напорная ГЗ-70 ГОСТ 28352-89.
Головки всасывающие
Тип ГРВ
Черт. 6
Таблица 6
Размеры, мм
──────────┬────────┬─────────┬────┬──────────────┬────┬─────┬─────
Типоразмер│Условный│ Рабочее │ D │ D │ d │l, не│L, не
│проход, │давление,│ │ 1 │ │менее│более
│ D │ МПа │ ├──────┬───────┤ │ │
│ у │(кгс/см2)│ │номин.│ пред. │ │ │
│ │ │ │ │ откл. │ │ │
──────────┼────────┼─────────┼────┼──────┼───────┼────┼─────┼─────
ГРВ-80 │ 80 │1,0 (10) │142 │ 75 │+/- 0,4│ 64 │ 100 │ 172
ГРВ-100 │ 100 │0,1 (1,0)│175 │ 100 │+/- 0,5│ 87 │ 100 │ 172
ГРВ-125 │ 125 │0,1 (1,0)│210 │ 124 │+/- 0,5│110 │ 140 │ 220
Пример условного обозначения соединительной рукавной всасывающей головки типоразмера ГРВ-80:
Головка всасывающая ГРВ-80 ГОСТ 28352-89.
Тип ГМВ
Черт. 7
Таблица 7
Размеры, мм
───────────┬─────────┬───────────┬─────┬─────────┬───┬───┬────────
Типоразмер │Условный │ Рабочее │ D │ d │ d │ l │ L,
│ проход, │ давление, │ │ 1 │ │ │не более
│ D │ МПа │ │ │ │ │
│ у │ (кгс/см2) │ │ │ │ │
───────────┼─────────┼───────────┼─────┼─────────┼───┼───┼────────
ГМВ-80 │ 80 │ 1,0 (10) │ 142 │M95 x 4 │ 64│28 │ 64
ГМВ-100 │ 100 │ 0,1 (1,0) │ 175 │M125 x 6 │ 87│40 │ 76
ГМВ-125 │ 125 │ 1,0 (10) │ 210 │M150 x 6 │110│40 │ 81
Пример условного обозначения соединительной муфтовой всасывающей головки типоразмера ГМВ-80:
Головка всасывающая ГМВ-80 ГОСТ 28352-89.
Тип ГЗВ
Черт. 8
Таблица 8
Размеры, мм
────────────┬──────────────┬───────────────┬─────────┬────────────
Типоразмер │ Условный │ Рабочее │ D │L, не более
│ проход, D │ давление, │ │
│ у │ МПа (кгс/см2) │ │
────────────┼──────────────┼───────────────┼─────────┼────────────
ГЗВ-80 │ 80 │ 0,1 (1,0) │ 142 │ 86
ГЗВ-100 │ 100 │ 0,1 (1,0) │ 175 │ 92
ГЗВ-125 │ 125 │ 0,1 (1,0) │ 210 │ 100
Пример условного обозначения соединительной всасывающей головки-заглушки типоразмера ГЗВ-80:
Головка-заглушка всасывающая ГЗВ-80 ГОСТ 28352-89.
Размеры, обеспечивающие смыкаемость головок
Черт. 9
Таблица 9
Размеры, мм
─────────┬──────────────┬────────────┬──────┬────────────┬────────────┬────
Условный │ D │ D │ D │ d │ d │ B
проход, │ │ 1 │ 2, │ │ 1 │
D ├──────┬───────┼──────┬─────┤ не ├──────┬─────┼──────┬─────┤
у │Номин.│ Пред. │Номин.│Пред.│более │Номин.│Пред.│Номин.│Пред.│
│ │ откл. │ │откл.│ │ │откл.│ │откл.│
─────────┼──────┼───────┼──────┼─────┼──────┼──────┼─────┼──────┼─────┼────
25 │ 46 │+/- 0,2│ 40 │-0,5 │ - │ 40 │+0,5 │ 47 │+0,33│ 18
│ │ │ │-0,2 │ │ │+0,2 │ │ │
─────────┼──────┼───────┼──────┼─────┼──────┼──────┼─────┼──────┼─────┼────
50 │ 85 │ -0,87 │ 77 │-0,74│ 77 │ 78 │+0,54│ 86 │+0,54│ 28
─────────┼──────┤ ├──────┼─────┼──────┼──────┤ ├──────┤ ├────
70 │ 103 │ │ 94 │-0,87│ 94 │ 95 │ │ 104 │ │ 32
─────────┼──────┤ ├──────┤ ├──────┼──────┤ ├──────┤ ├────
80 │ 115 │ │ 106 │ │ 106 │ 107 │ │ 116 │ │ 35
─────────┼──────┼───────┼──────┼─────┼──────┼──────┼─────┼──────┼─────┼────
100 │ 149 │ -1 │ 139 │ -1 │ 136 │ 140 │+0,63│ 150 │+0,63│ 38
─────────┼──────┤ ├──────┤ ├──────┼──────┤ ├──────┤ ├────
125 │ 175 │ │ 165 │ │ 160 │ 166 │ │ 176 │ │ 40
─────────┼──────┼───────┼──────┼─────┼──────┼──────┤ ├──────┤ ├────
150 │ 195 │ -1,15 │ 185 │-1,15│ 195 │ 185 │ │ 197 │ │ 40
Продолжение табл. 9
Размеры, мм
────────┬────────────────┬────┬────┬──────────────┬────────────┬─────┬─────
Условный│ b │ b │ b │ b │ h │ h , │альфа
проход, │ │ 1 │ 2 │ 3 │ │ 1 │
D ├────────┬───────┤ │ ├──────┬───────┼──────┬─────┤ не │
у │ Номин. │ Пред. │ │ │Номин.│ Пред. │Номин.│Пред.│менее│
│ │ откл. │ │ │ │ откл. │ │откл.│ │
────────┼────────┼───────┼────┼────┼──────┼───────┼──────┼─────┼─────┼─────
25 │ 4,5 │ -0,1 │ - │ 4 │ 11 │ +0,27 │ 3,5 │-0,18│ - │ 10°
────────┼────────┼───────┼────┼────┼──────┤ ├──────┤ ├─────┼─────
50 │ 7 │ +0,22 │ 4 │ 7 │ 12 │ │ 4,6 │ │ 6 │ 20°
────────┼────────┤ ├────┼────┼──────┤ ├──────┤ ├─────┼─────
70 │ 8 │ │ 5 │ 8 │ 12 │ │ 5,75 │ │ 7 │ 25°
────────┼────────┤ ├────┼────┼──────┤ ├──────┼─────┼─────┼─────
80 │ 9 │ │ 5 │ 8 │ 14 │ │ 6,7 │-0,22│ 7 │ 25°
────────┼────────┤ ├────┼────┼──────┤ ├──────┤ ├─────┼─────
100 │ 9,5 │ │ 5 │ 9 │ 15 │ │ 7,25 │ │ 10 │ 30°
────────┼────────┤ ├────┼────┼──────┤ ├──────┤ ├─────┼─────
125 │ 10 │ │ 6 │ 10 │ 18 │ │ 7,85 │ │ 10 │ 30°
────────┼────────┤ ├────┼────┼──────┤ ├──────┤ ├─────┼─────
150 │ 12 │ │ 7 │ 10 │ 15 │ │ 7,85 │ │ 10 │ 30°
