МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПА P50

КОНСТРУКЦИЯ И РАЗМЕРЫ

Double-headed fish plates for P50 rails.

Design and dimensions

ГОСТ 19128-73

Список изменяющих документов

(в ред. Изменения N 1, утв. в ноябре 1979 г.,

Изменения N 2, утв. в декабре 1989 г.)

Группа В42

Дата введения

1 января 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством путей сообщения СССР.

Разработчики: В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.1973 N 2158.

3. Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.

4. Взамен ГОСТ 4133-54 в части накладок к рельсам типа P50.

5. Ссылочные нормативно-технические документы

Обозначения НТД, на которые дана ссылка	Номер пункта
ГОСТ 4133-73	7
СТ СЭВ 1669-79	1

6. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).

7. Переиздание (август 1998 г.) с Изменениями N 1, 2, утвержденными в ноябре 1979 г., декабре 1989 г. (ИУС 12-79, 4-90).

1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа P50.

Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.

(Измененная редакция, Изм. N 2).

2. Конструкция и размеры накладок должны соответствовать указанным на черт. 1 (расчетные данные указаны в Приложении).

--------------------------------

<*> Размеры для справок.

Черт. 1

Примечания.

1. Радиусы закруглений, не указанные на чертеже, выполняются размером 2 - 6 мм.

2. Предельные отклонения не должны превышать +/- 1,0 мм.

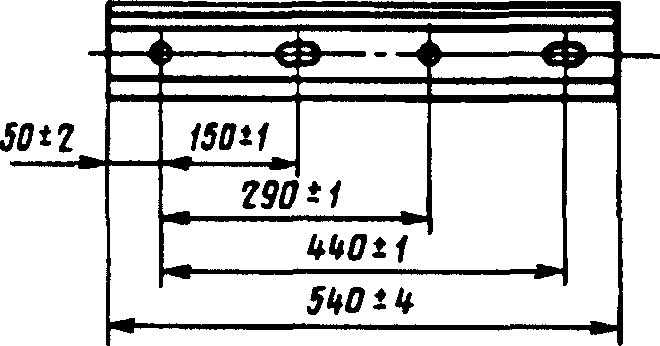

3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт. 2.

Выбор исполнения накладок устанавливается по соглашению сторон.

Исполнение 1

Исполнение 2

--------------------------------

<*> Размеры для справок.

Черт. 2

Примечание. Размеры отверстий указаны со стороны продавливания.

Условное обозначение накладки к рельсам типа P50 исполнения 1:

Накладка 1P50 ГОСТ 19128-73.

То же, исполнения 2:

Накладка 2P50 ГОСТ 19128-73.

2, 3. (Измененная редакция, Изм. N 1).

4 - 6. (Исключены, Изм. N 1).

7. Технические требования - по ГОСТ 4133.

Приложение

Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения проката, см2	30,05
Расстояние до центра тяжести, см:
от верха накладки	5,38
от низа накладки	5,07
от внешней грани	2,18
Угол наклона осей к горизонту:
главной	-4°39'
центральной	25°36'
Момент инерции, см4:
относительно центральных осей:
горизонтальной	281,0
вертикальной	40,9
центробежный	-19,7
относительно главных осей:
наибольший	281,0
наименьший	39,3
Момент сопротивления, см3:
по верху накладки	52,2
по низу накладки	55,4
по внешней грани (наибольший)	18,8
Масса, кг:
1 м проката	23,59
накладки исполнения 1	18,77
накладки исполнения 2	12,36

Примечание. Масса определена исходя из номинальных размеров и плотности стали 7,85.

Приложение. (Измененная редакция, Изм. N 2).
