Введен в действие
Постановлением Госстандарта СССР
от 26 сентября 1985 г. N 3051
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ОСТРЯКОВЫЕ ОР50
РАЗМЕРЫ
Switch point rails ОР50. Dimensions
ГОСТ 17508-85
Список изменяющих документов Госстандарта СССР от 28.09.1990 N 2582) |
ОКП 09 2100
Взамен ГОСТ 17508-80
Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. N 3051 срок действия установлен с 01.07.1986 до 01.07.1991, в части исполнения 2 - до 01.01.1988.
1. Настоящий стандарт распространяется на остряковые рельсы ОР50 (далее - рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

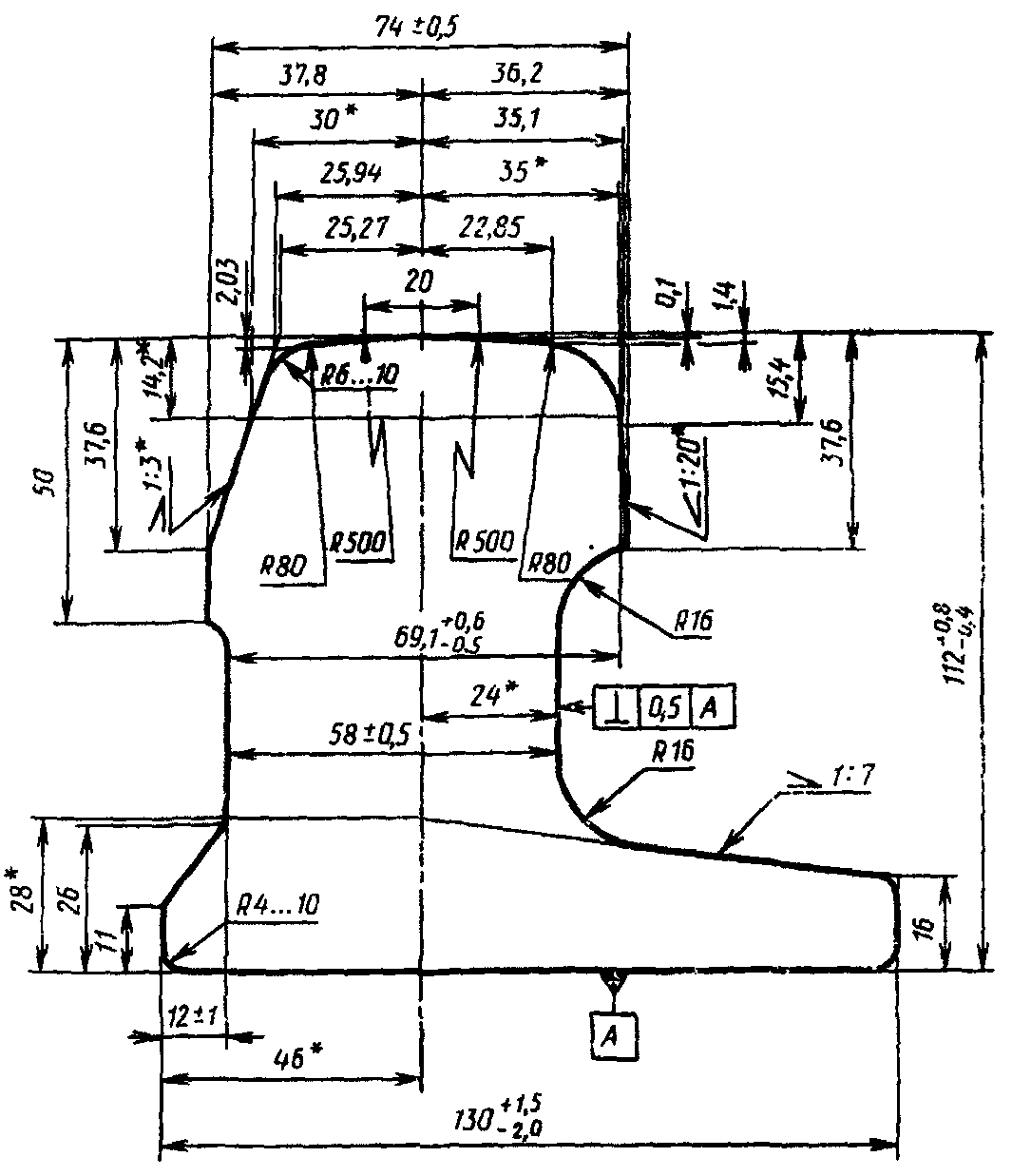

2. Размеры поперечного сечения рельсов должны соответствовать указанным на чертеже.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582)
--------------------------------
<*> Размеры для справок.
(чертеж 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582)
Расчетные данные рельсов приведены в справочном Приложении.
Чертеж 2 исключен с 1 июля 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582.
Условное обозначение острякового рельса ОР50:
Рельс ОР50 ГОСТ 17508-85
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582)
3. Все сопряжения профиля должны быть выполнены по радиусу. Радиусы закруглений, не указанные на чертеже, должны быть в пределах 2 - 6 мм.
4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.
5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии (базовая ось) участка головки рельса, выполненного радиусом 500 мм, не должны превышать +/- 0,5 мм.
6. Допускается равномерная выпуклость подошвы к ее краям не более 0,5 мм.
Вогнутость подошвы рельсов - не допускается.
7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 мм.
Предельные отклонения по длине рельсов с двумя фрезерованными торцами на каждый кратный отрезок рельса:
+/- 4 мм - для рельсов длиной до 10 м включ.;
+/- 6 мм " " " св. 10 м.
Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8% номинального значения длины.
8. Соответствие профиля поперечного сечения рельсов размерам, установленном настоящим стандартом, должны определять шаблонами, согласованными с инспекцией МПС.
Измерения следует проводить на расстоянии не менее 250 мм от контролируемого рельса.
9. Технические требования - по ГОСТ 9960-85.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582)
Приложение
Справочное
────────────────────────────────────────────────────┬─────────────
Наименование параметра │ Норма
────────────────────────────────────────────────────┼─────────────
Площадь поперечного сечения рельса, см2 │82,2
Расстояние от центра тяжести, см: │
от низа подошвы │4,87
от оси симметрия шейки (в сторону большего плеча │1,25
подошвы) │
Момент инерции относительно оси, см4: │
горизонтальной │1381
вертикальной │815
Момент сопротивления, см3: │
по низу подошвы │280
по верху головки │218
по боковой грани подошвы, наиболее удаленной от │98
центра тяжести │
Теоретическая масса 1 м рельса, кг │64,3
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 28.09.1990 N 2582)
Примечание. Теоретическая масса рельса определена, исходя из номинальных размеров поперечного сечения рельсов и плотности стали 7830 кг/м3.
