Введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 25 июля 2017 г. N 742-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ

БЕТОНОСМЕСИТЕЛИ

ЧАСТЬ 1

СЛОВАРЬ И ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Building construction machinery and equipment. Concrete

mixers. Part 1: Vocabulary and general specifications

(ISO 18650-1:2004, IDT)

ГОСТ ISO 18650-1-2017

МКС 01.040.91

91.220

Дата введения

1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 1 июня 2017 г. N 51)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 июля 2017 г. N 742-ст межгосударственный стандарт ГОСТ ISO 18650-1-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 18650-1:2004 "Машины и оборудование строительные. Бетоносмесители. Часть 1. Словарь и общие технические условия" ("Building construction machinery and equipment - Concrete mixers - Part 1: Vocabulary and general specifications", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

Настоящий стандарт устанавливает термины и определения, описывающие принцип работы различных типов бетоносмесителей и общие технические условия для этих типов машин.

Настоящий стандарт распространяется на бетоносмесители в соответствии с ISO 11375, за исключением бетоносмесителей на автомобильных шасси.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:

ISO 11375:1998 Building construction machinery and equipment - Terms and definitions (Машины и оборудование строительные. Термины и определения)

3. Термины и определения

В настоящем стандарте используют термины с соответствующими определениями в соответствии с ISO 11375 и [2].

3.1 бетоносмеситель с чашеобразным исполнением смесительного пространства (pan-tape concrete mixer): Бетоносмеситель принудительного действия с лопастями, вращающимися вокруг вертикальных осей неподвижной или вращающейся чаши.

3.2 время загрузки (charging time): t₁ - время загрузки - продолжительность загрузки компонентов бетонной смеси при приготовлении одного замеса.

Примечание 1 - Относится к бетоносмесителям цикличного действия.

Примечание 2 - Время загрузки t₁, измеряется в с.

3.3 время перемешивания (mixing time): t₂ - время перемешивания - время от окончания загрузки компонентов бетонной смеси до окончания их перемешивания (бетоносмесители цикличного действия).

Примечание - Время загрузки t₂, измеряется в с.

3.4 время перемешивания (mixing time): t₂ - время перемешивания - время, в течение которого компоненты бетонной смеси находятся в смесительной камере (бетоносмесители непрерывного действия).

Примечание 1 - Время перемешивания для бетоносмесителя непрерывного действия определяется по формуле:

t₂ = m_c/q_m,

где m_c - масса компонентов бетонной смеси в смесительной камере, кг;

q_m - коэффициент выхода бетонной смеси, кг/с.

Примечание 2 - Время перемешивания t₂, измеряется в с.

3.5 время выгрузки (discharging time): t₃ - время выгрузки - время от начала выгрузки до ее завершения.

Примечание 1 - Остаток бетонной смеси в смесительной камере не должен превышать 3%.

Примечание 2 - Время выгрузки t₃, измеряется в с.

3.6 время возврата бетоносмесителя в исходное положение (reset time): t₄ - время возврата бетоносмесителя в исходное положение - время от окончания выгрузки готовой бетонной смеси до начала загрузки компонентов для следующего замеса.

Примечание - Время возврата бетоносмесителя в исходное положение t₄, измеряется в с.

3.7 полный цикл (cycle time): t_c - полный цикл - время от начала загрузки компонентов для следующего замеса, включая время возврата бетоносмесителя в исходное положение.

Примечание 1 - Полный цикл определяется по формуле:

t_c = t₁ + t₂ + t₃ + t₄.

Примечание 2 - Полный цикл t_c, измеряется в с.

3.8 количество замесов (number of batches): n - количество замесов - количество замесов, произведенных за один час.

Примечание - Количество замесов за один час определяется по формуле:

n = 3600/t_c,

где t_c - полный цикл, с.

3.9 производительность по сухой смеси (dry-components capacity): V_c - производительность по сухой смеси - объем сухих компонентов (цемент + заполнитель) необходимых для производства одного замеса.

Примечание - Производительность по сухой смеси V_c, измеряется в дм³.

3.10 производительность по готовой бетонной смеси (ready-concrete capacity): V_u - производительность по готовой бетонной смеси - объем готовой бетонной смеси, произведенный в процессе одного замеса.

Примечание 1 - Расчетная производительность по готовой бетонной смеси для одного замеса может быть определен по формуле:

где V_u - производительность по готовой бетонной смеси, дм³;

V_c - производительность по сухой смеси, дм³;

- коэффициент выхода бетоносмесителя, равный отношению V_u/V_c, для обычного бетона (см. примечание к п. 3.11) равен 0,7.

Примечание 2 - Производительность по готовой бетонной смеси, V_u, измеряется в дм³.

3.11 приведенная производительность (rated capacity): Приведенная производительность - параметр, равный отношению производительности по готовой бетонной смеси V_c к производительности по сухой смеси, V_u.

Примечание - Оценка приведенной производительности бетоносмесителя производится для обычного бетона, используемого в гражданском строительстве плотностью от 1,8 кг/м³ до 2,5 кг/м³, состоящего из цемента, воды, крупного и мелкого заполнителя, минеральных и химических добавок. В случае производства специальных бетонных смесей (например, с тяжелым заполнителем) необходимо согласовывать ее характеристики с производителем и заказчиком.

Пример - Если производительность бетоносмесителя по сухой смеси 500 дм³, а производительность по готовой бетонной смеси 350 дм³, то приведенная производительность будет составлять 500/350.

3.12 расчетная производительность (theoretical output capacity): Q - расчетная производительность - объем готовой бетонной смеси, произведенной в течение часа, измеряется в м³/ч.

Примечание 1 - Расчетная производительность бетоносмесителя цикличного действия определяется по формуле:

Q = n·V_u/1000,

где n - количество замесов, произведенных за один час, 1/ч;

V_u - производительность по готовой бетонной смеси, дм³.

Примечание 2 - Расчетная производительность на выходе для бетоносмесителя непрерывного действия определяется по формуле:

где q_m - расход загружаемых компонентов бетонной смеси, кг/с;

- удельная плотность готовой бетонной смеси, кг/дм³.

Примечание 3 - Расчетная производительность на выходе, Q измеряется в м³/ч.

4. Описание конструкций основных типов бетоносмесителей

4.1 Гравитационные бетоносмесители

Гравитационные бетоносмесители (см. рисунки А.1 - А.5) состоят из следующих основных частей: электродвигателя или двигателя внутреннего сгорания, смесительного барабана, редуктора привода смесительного барабана, опрокидывающего механизма и несущей рамы, которая может быть снабжена колесами для перемещения бетоносмесителя. Большие машины (объемом более 350 дм³), могут иметь скиповый подъемник или загрузочный ковш, дозатор воды и сцепное устройство (см. рисунки А.3, А.4 и А.5).

4.2 Бетоносмесители принудительного действия

Бетоносмесители принудительного действия (см. рисунки А.6 - А.14) состоят из следующих основных частей: корпуса в виде чаши или желоба, смесительных лопастей, электродвигателя и редуктора привода смесительных лопастей, разгрузочного лотка и его привода. Бетоносмесители (объемом более 350 дм³) могут быть оснащены скиповым подъемником, крышкой чаши или желоба и водораспределительной установкой (см. рисунки А.7, А.8, А.10 и А.14). Для облегчения передвижения бетоносмесители могут быть оснащены колесами.

5. Основные технические условия

5.1. Основные характеристики бетоносмесителей

5.1.1. Основные сведения

Указываются следующие технические характеристики в указанных ниже единицах измерения:

a) тип: опрокидывающийся барабанный бетоносмеситель, реверсивный барабанный бетоносмеситель, барабанный смеситель с разгрузкой через лоток, бетоносмеситель роторного типа, планетарный бетоносмеситель, планетарный бетоносмеситель с активатором и вращающимися лопастями, высокоскоростной бетоносмеситель с турбулентным принципом смешивания с движением лопастей в противотоке, либо попутно;
b) приведенная производительность
c) производительность в час для определенного количества циклов, n <1>	м³/ч

--------------------------------

<1> Этот параметр обозначает техническую характеристику бетоносмесителя и, как правило, относится к производству обычного бетона (см. примечание к п. 3.11). Некоторые бетонные смеси (например, с низким водоцементным отношением, которые используются при производстве сборного железобетона) могут потребовать более длительного времени перемешивания. В этом случае необходимо согласовывать вышеуказанный параметр с поставщиком и потребителем.

d) максимальный размер заполнителя:
- гравий	мм
- щебень	мм
e) установленная мощность	кВт
f) масса базовой машины	кг
g) масса незагруженной машины в рабочем состоянии	кг
h) габаритные размеры в рабочем состоянии:
- длина	мм
- ширина	мм
- высота	мм

5.1.2. Характеристики основных частей бетоносмесителя

5.1.2.1 Двигатели для привода механизмов перемешивания

Указывается тип привода (электрический или двигатель внутреннего сгорания), а также следующая информация:

a) электродвигатель:
- количество фаз
- напряжение	В
- мощность	кВт
- частота	Гц
- обороты	об·мин^-1
b) двигатель внутреннего сгорания:
- тип:
i) 4-тактный бензиновый;
ii) 2-тактный бензиновый;
iii) дизельный;
- мощность	кВт
- обороты	об·мин^-1

5.1.2.2 Скиповый подъемник или ковш для загрузки компонентов бетонной смеси. Факультативные характеристики

Указываются следующие характеристики:

a) объем скипового подъемника или ковша	дм³
b) скорость подъема и опускания	м/мин
c) время подъема и опускания (для загрузочного ковша)	с
d) масса скипового подъемника или ковша в сборе	кг

5.1.2.3 Гидравлическая или пневматическая система механизма опрокидывания

Указываются следующие характеристики:

a) производительность гидравлического насоса или воздушного компрессора	л/мин
b) максимальное давление (монометрическое)	МПа
c) объем гидравлического бака или воздушного ресивера	дм³

5.1.2.4 Дозирования воды. Факультативные данные

Указываются следующие характеристики:

a) давление подачи воды	МПа
b) производительность водяного насоса	л/мин
c) внутренний диаметр трубопровода подачи воды	мм
d) тип дозатора воды:
- по расходу с расходомером
- по объему
- по массе
e) рабочий объем устройства подачи воды	л

5.2. Геометрические характеристики бетоносмесителей

Указываются следующие размеры и характеристики, необходимые для монтажа и эксплуатации бетоносмесителя [1]:

a) габариты (длина, ширина и высота) бетоносмесителя в рабочем и транспортном положении ("транспортное положение" относится к смесителю, установленному на колесах);

b) максимальный угол наклона смесительного барабана в рабочем состоянии (относится к опрокидывающемуся барабану бетоносмесителя);

c) размеры и расположение загрузочного и разгрузочного отверстий, включая угол поворота,

, для разгрузочного лотка;

d) размеры скипового подъемника или ковша для загрузки компонентов бетонной смеси в сборе;

- ширина и длина направляющих скипового подъемника;

- габаритные размеры скипового подъемника или ковша для загрузки компонентов бетонной смеси;

e) расположение скипового подъемника или ковша для загрузки компонентов бетонной смеси относительно барабана или чаши бетоносмесителя;

f) размеры чаши и ее крышки (диаметр, высота);

g) расположение монтажных отверстий (в отношении стационарных бетоносмесителей).

Примеры геометрических характеристик бетоносмесителей показаны на рисунках А.1 - А.6, А.8 - А.14.

5.3. Прочие характеристики для специальных типов бетоносмесителей

Примечание - Данные характеристики приводятся в дополнение к указанным в п. 5.1.

5.3.1. Гравитационный бетоносмеситель с опрокидывающимся барабаном

См. рисунки А.1, А.2 и А.3.

Указываются следующие характеристики:

a) частота вращения барабана	об·мин^-1
b) способ защиты от поражения электрическим током (изоляция второго класса, устройство защитного отключения (УЗО), трансформатор с разделенными обмотками и т.д.)
c) максимально допустимая скорость транспортирования,	км/ч
d) тип опрокидывающего механизма:
- ручной:
i) рычаг, фиксирующий положение барабана
ii) ручной маховик с непосредственной блокировкой барабана, дисковым тормозом или педалью управляющей положением блокировки барабана:
- пневматический;
- гидравлический;
e) тип и размеры колес:
- металлические;
- с эластичным покрытием;
- цельнолитые резиновые шины;
- пневматические шины;
- размеры, см. п. 5.2 и рисунки А.1, А.2, А.3;
f) опционально:
- сцепное устройство, брызговики, освещение номерного знака, подрессоренная ось для буксировки со скоростью до 80 км/ч;
- крышка барабана для горизонтального перемешивания;
- устройство для мытья крышки барабана.

5.3.2. Бетоносмеситель с реверсивным барабаном

См. рисунки А.4 и А.5.

Указываются следующие характеристики:

a) частота вращения барабана	об·мин^-1
b) максимально допустимая скорость транспортировки	км/ч
c) размеры, см. п. 5.2 и рисунки А.4 и А.5
d) дополнительные устройства:
- скребок (очищающая лопатка);
- оборудование для подачи воды (расходомер или объемный дозатор, обеспечивающий подачу воды в необходимом количестве);
- система взвешивания скипового подъемника.

5.3.3. Бетоносмесители с чашеобразным исполнением смесительного пространства

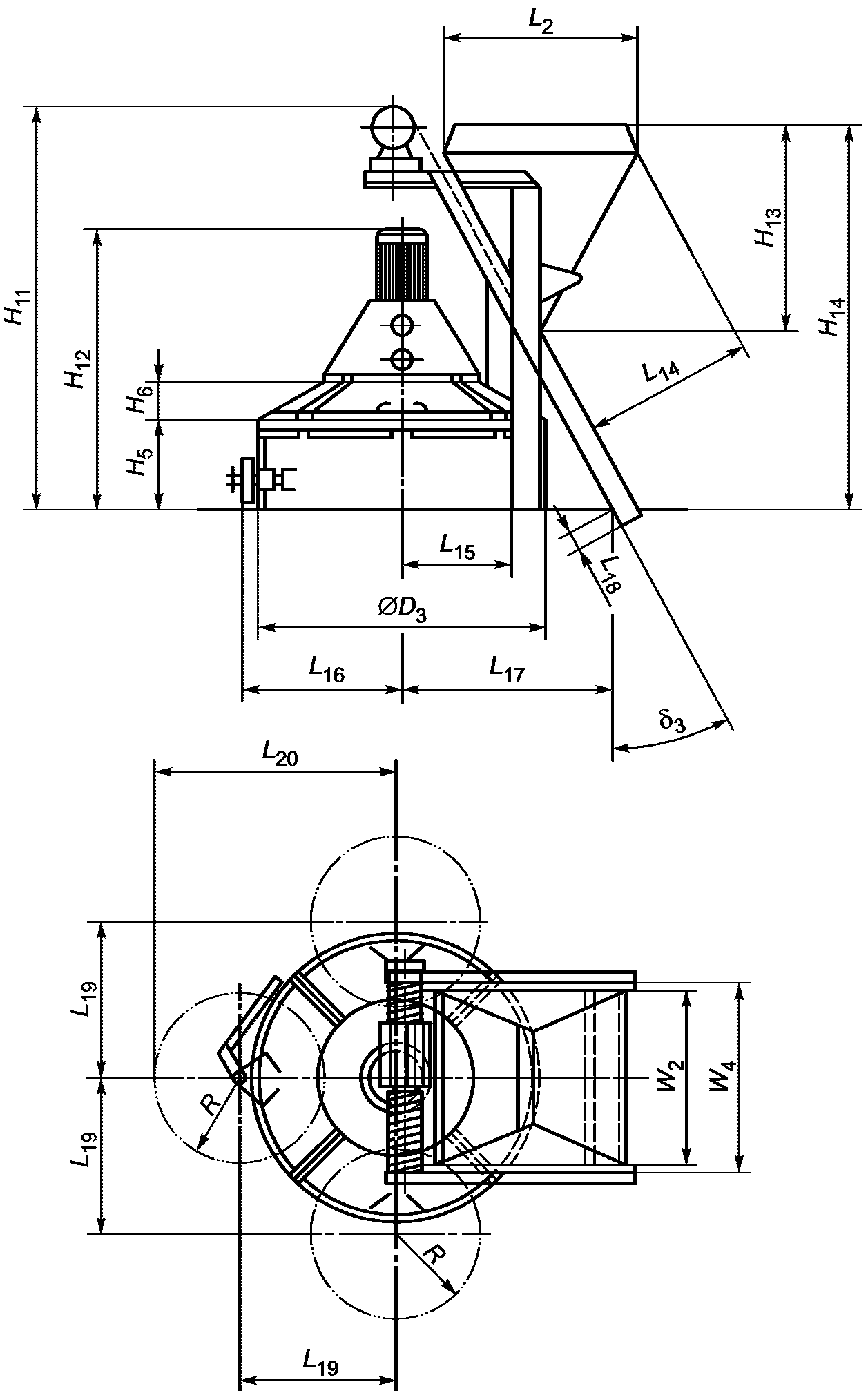

См. рисунки А.6, А.7, А.8, А.9 и А.10.

5.3.3.1 Основные сведения

Указываются следующие характеристики:

a) метод разгрузки бетоносмесителя:

- поворотный или открывающийся люк, приводимый в действие вручную, электромеханическим, гидравлическим или пневматическим приводом;

- разгрузочное отверстие, расположенное в центре дна чаши;

- опрокидывание смесителя;

b) метод подвески смесительных лопастей:

- жесткий;

- эластичный;

c) управление:

- кнопочное с пульта управления;

- размеры, см. 5.2 и рисунки А.8 и А.10 <2>;

- дополнительно для узла скипового подъемника, опорной конструкции для монтажа бетоносмесителя, расходомера воды, включая фильтр и запорную арматуру, объемного дозатора воды, и весовых дозаторов цемента и заполнителей.

--------------------------------

<2> В связи с разнообразием модификаций бетоносмесителей чашеобразного типа приведены только два примера геометрических параметров, наиболее распространенных роторного и планетарного бетоносмесителей.

5.3.3.2 Бетоносмеситель роторного типа

См. рисунки А.6, А.7 и А.8

Указываются следующие характеристики:

a) конструкция смесительных лопастей:
- частота вращения ротора	об·мин^-1
- количество смесительных лопастей	шт.
- количество очищающих лопастей	шт.
b) габаритные размеры, см. 5.2 и рисунок А.8.	мм

5.3.3.3 Планетарные бетоносмесители и турбопланетарные бетоносмесители (с несколькими планетарными активаторами)

См. рисунки А.9 и А.10.

Указываются следующие характеристики:

a) конструкция смесительных лопастей:
- частота вращения планетарного активатора	об·мин^-1
- частота вращения групп лопастей	об·мин^-1
- количество групп лопастей	шт.
- количество лопастей в каждой группе	шт.
- количество очищающих лопастей для поверхности чаши	шт.
- количество рабочих лопастей в планетарном активаторе	шт.
b) геометрические технические характеристики, см. п. 5.2 и рисунок А.10.

5.3.3.4 Противоточные и прямоточные бетоносмесители

Указываются следующие характеристики:

a) конструкция смесительных лопастей:
- частота вращения чаши	об·мин^-1
- частота вращения смесительных лопастей	об·мин^-1
- количество смесительных лопастей	шт.
- количество очищающих лопастей для поверхности чаши	шт.
b) геометрические технические характеристики, см. п. 5.2

5.3.3.5 Высокоскоростной бетоносмеситель

Указываются следующие характеристики:

a) устройство смесительных лопастей:
- количество лопастей;
- частота вращения лопастей	об·мин^-1
b) геометрические технические характеристики, см. п. 5.2

5.3.4. Лопастной бетоносмеситель

См. рисунки А.11, А.12, А.13 и А.14.

Указываются следующие характеристики:

a) тип смесителя:
- одновальный;
- двухвальный;
- частота вращения вала	об·мин^-1
b) метод разгрузки:
- открытие части дна чаши;
- опрокидывание;
- размеры разгрузочного отверстия;
c) геометрические характеристики лопастных бетоносмесителей, см. п. 5.2 и рисунки А.13 и А.14;
d) опции для загрузочного скипового подъемника и блока подачи воды, состоящего из дозатора и запорного клапана.

5.3.5. Бетоносмесители непрерывного действия

См. рисунки А.15 и А.16.

Указываются следующие характеристики:

a) тип смесителя:
- гравитационного действия
- принудительного действия (одновальный или двухвальный)
b) производительность	м³/ч
c) максимальный размер заполнителя:
- гравий	мм
- щебень	мм
d) установленная мощность	кВт
e) характеристики электромотора или двигателя внутреннего сгорания (в соответствии с п. 5.1.2.1)
f) масса	кг
g) геометрические характеристики бетоносмесителей непрерывного действия см. п. 5.2 и рисунки А.15 и А.16.

Приложение А

(справочное)

ПРИМЕРЫ КОНСТРУКЦИЙ БЕТОНОСМЕСИТЕЛЕЙ

И ИХ ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 - смесительный барабан; 2 - опрокидывающий механизм

с зубчатым колесом внутреннего зацепления и блокировкой

барабана; 3 - рама на колесах; 4 - электромотор с ременной

передачей и электрооборудованием; 5 - коническая зубчатая

пара; 6 - сцепное устройство; D - диаметр смесительного

барабана; D₁ - диаметр загрузочного отверстия;

H - габаритная высота; H₁ - высота разгрузки;

- угол

наклона смесительного барабана в рабочем состоянии,

в градусах; L - габаритная длина; L₁ - габаритная длина

в транспортном положении; W - габаритная ширина;

a - положение при загрузке и перемешивании;

b - положение при разгрузке

Рисунок А.1 - Малогабаритный бетоносмеситель

с опрокидывающимся барабаном на колесном ходу

1 - смесительный барабан; 2 - опрокидывающий механизм;

3 - опрокидывающаяся рама (траверса); 4 - привод;

5 - опорная рама; D₁ - диаметр загрузочного отверстия;

- угол наклона смесительного барабана в рабочем

положении;

- угол разгрузки; L - габаритная длина;

W - габаритная ширина; H - габаритная высота

Рисунок А.2 - Бетоносмеситель стационарный

с опрокидывающимся барабаном

1 - загрузочный ковш; 2 - шасси; 3 - передняя и задняя

опоры; 4 - электроустановка; 5 - ось; 6 - боковая опора;

7 - смесительный барабан; 8 - сцепное устройство;

9 - дозатор воды; 10 - опрокидывающий механизм;

11 - гидравлический привод; 12 - рычаги управления;

13 - кожух; 14 - опора смесительного барабана;

H₀ - габаритная высота в рабочем положении;

L₀ - габаритная длина в транспортном положении;

L₁ - габаритная длина при транспортировке;

W₀ - габаритная ширина в рабочем положении

Рисунок А.3 - Бетоносмеситель с опрокидывающимся барабаном,

гидравлическим приводом барабана и загрузочного ковша

1 - рама; 2 - смесительный барабан; 3 - кожух зубчатой

передачи; 4 - загрузочный ковш; 5 - гидравлический привод;

6 - дозатор воды; 7 - панель электроуправления; 8 - ось;

9 - сцепное устройство с опорным приспособлением;

H_m - максимальная высота; H₁ - высота разгрузки; H₂ - высота

в транспортном положении; L₀ - габаритная длина в рабочем

положении; L₁ - габаритная длина в транспортном положении

Рисунок А.4 - Реверсивный барабанный бетоносмеситель

с гидравлическим приводом барабана и загрузочного ковша

L₀ - длина в рабочем положении; L₂ - длина загрузочного

отверстия скипового подъемника; L₃ - длина направляющих

скипового подъемника; L₄ - габаритная длина бетоносмесителя

без скипового подъемника; L₅ - длина приямка для загрузки

скипового подъемника; W₁ - ширина направляющих скипового

подъемника; W₂ - ширина загрузочного отверстия скипового

подъемника; H₁ - высота разгрузки; H₂ - габаритная высота

бетоносмесителя; H₃ - глубина приямка для загрузки скипового

подъемника; h - расстояние от транспортной оси до уровня

земли в рабочем положении;

- угол наклона направляющих;

L - габаритная длина со скиповым подъемником; W - габаритная

ширина бетоносмесителя; H - габаритная высота

Рисунок А.5 - Реверсивный барабанный бетоносмеситель

с механическим приводом и скиповым подъемником

1 - чаша; 2 - футеровка; 3 - привод; 4 - смесительные

лопасти; 5 - разгрузочный люк; 6 - крышка чаши;

L - габаритная длина; W - габаритная ширина;

H - габаритная высота

Рисунок А.6 - Бетоносмеситель роторного типа

1 - чаша; 2 - футеровка; 3 - привод; 4 - смесительные

лопасти; 5 - разгрузочный люк; 6 - устройство

гидравлического привода разгрузочного люка; 7 - крышка чаши;

8 - кожух разгрузочного люка; 9 - концевые выключатели

разгрузочного люка; 10 - предохранительные выключатели

открытия крышки чаши; 11 - водяные форсунки; 12 - впускной

патрубок для заливки масла; 13 - направляющие;

14 - подъемная лебедка; 15 - загрузочный скиповый подъемник

Рисунок А.7 - Конструкция бетоносмесителя

роторного типа с загрузочным скиповым подъемником

H - габаритная высота; H₄ - высота устройства разгрузки;

H₅ - высота чаши; H₆ - высота крышки; H₇ - глубина приямка

для загрузки скипового подъемника; H₈ - расстояние

между точкой крепления направляющих к бетоносмесителю

и основанием; H₉ - высота корпуса привода смесительного

блока; H₁₀ - расстояние между чашей и основанием;

D₂ - диаметр чаши; R - радиус поворота шибера разгрузочного

люка; L - габаритная длина; L₂ - длина загрузочного

отверстия скипового подъемника; L₆ - расстояние между осью

симметрии смесителя и осью скипового подъемника

при разгрузке; L₇ - расстояние между осью симметрии

смесителя и точкой крепления направляющих скипового

подъемника; L₈ - расстояние между направляющими и нулевой

точкой входа в приямок скипового подъемника; L₉ - расстояние

между нулевой точкой входа в приямок скипового подъемника

и его задней стенкой; L₁₀ - длина нижней части приямка

скипового подъемника; L₁₁ - длина корпуса привода

бетоносмесителя; L₁₂ - расстояние между осью шибера

разгрузочного люка и осью симметрии бетоносмесителя;

L₁₃ - длина нижней части направляющих до точки крепления

к бетоносмесителю; W₁ - ширина направляющих скипового

подъемника; W₂ - ширина скипового подъемника; W₃ - ширина

корпуса привода бетоносмесителя;

- угол наклона

направляющих скипового подъемника

Рисунок А.8 - Размеры бетоносмесителя роторного типа

1 - чаша; 2 - очистительная лопасть; 3 - гидравлический

привод шибера; 4 - смесительные лопасти с планетарным

движением; 5 - привод смесительных лопастей;

6 - электрическая система управления;

7 - крышка чаши; 8 - водяные форсунки

Рисунок А.9 - Конструкция планетарного бетоносмесителя

H₅ - высота чаши; H₆ - высота крышки чаши; H₁₁ - высота

от основания чаши до лебедки скипового подъемника;

H₁₂ - высота смесителя; H₁₃ - высота скипового подъемника;

H₁₄ - расстояние между основанием смесителя и верхним краем

скипового подъемника; D₃ - наружный диаметр чаши; L₂ - длина

скипового подъемника; L₁₄ - расстояние от наружного края

скипового подъемника до направляющих; L₁₅ - расстояние

от опорной конструкции направляющих до оси симметрии

смесителя; L₁₆ - расстояние от привода шибера до оси

смесителя; L₁₇ - расстояние от направляющих скипового

подъемника до оси симметрии миксера в плоскости основания

смесителя; L₁₈ - заглубление направляющих по отношению

к основанию смесителя; L₁₉ - расстояние между осью симметрии

смесителя и осью шибера; L₂₀ - максимальное расстояние

между шибером в открытом положении и осью симметрии

смесителя; R - радиус поворота шибера; W₂ - ширина

скипового подъемника; W₄ - внутренняя ширина направляющих;

- угол наклона направляющих скипового подъемника

Рисунок А.10 - Размеры планетарного бетоносмесителя

с загрузкой скиповым подъемником и тремя возможными

положениями шибера для разгрузки бетонной смеси

1 - загрузочное отверстие; 2 - разгрузочный лоток;

3 - смесительная камера с двумя спиралями и лопастями;

4 - электромотор и цепная передача привода бетоносмесителя;

L - габаритная длина; W - габаритная ширина; H - габаритная

высота; H₁₅ - высота смесительного вала от основания

бетоносмесителя; L₂₁ - длина барабана; W₅ - ширина барабана

Рисунок А.11 - Одновальный лопастной бетоносмеситель

1 - смесительная камера; 2 - футеровка; 3 - привод; 4 - вал

с консолями; 5 - смесительные лопасти; 6 - разгрузочный

лоток; L - габаритная длина; W - габаритная ширина;

H - габаритная высота

Рисунок А.12 - Двухвальный лопастной бетоносмеситель

L - габаритная длина; L₂₁ - длина смесительной камеры;

L₂₂, W₆ - расстояние между монтажными отверстиями;

L₂₃ - требуемое расстояние для разгрузки; W - габаритная

ширина; W₇ - ширина верхнего края смесительной камеры;

H - габаритная высота смесителя; H₁₆ - высота смесителя

в положении разгрузки; D₄ - диаметр монтажных отверстий

Рисунок А.13 - Лопастной бетоносмеситель (размеры)

H₁₇ - высота технологического углубления для загрузки

скипового подъемника; H₁₈ - высота нижней опоры

направляющих; H₁₉ - высота смесительной камеры

бетоносмесителя и опорной рамы; H₂₀ - высота от опоры рамы

до верхней части скипового подъемника; H₂₁ - высота опоры

направляющих; L₁₃ - длина нижней части направляющих;

L₂₄ - длина промежуточной секции направляющих, зависящая

от высоты опорной конструкции бетоносмесителя;

L₂₅ - расстояние от края рамы до ее оси; L₂₆ - длина рамы

крепления бетоносмесителя; L₂₇ - расстояние

между направляющими и верхним краем скипового подъемника;

L₂₈ - длина разгрузочного отверстия в опорной раме;

L₂₉ - длина упора для направляющих;

- угол наклона направляющих

Рисунок А.14 - Лопастной бетоносмеситель со скиповым

подъемником, расположенным на опорной конструкции

L - габаритная длина; W - габаритная ширина; H - габаритная

высота; H₂₂ - высота от основания рамы до верхнего края

смесительной камеры; L₃₀ - длина основания рамы; L₃₁ - длина

рабочей части смесительной камеры; W₈ - ширина смесительной

камеры; a - загрузка компонентов бетонной смеси;

b - разгрузка бетонной смеси

Рисунок А.15 - Бетоносмеситель непрерывного действия

1 - смесительная камера; 2 - футеровка; 3 - привод; 4 - вал

с консолями; 5 - смесительные лопасти; 6 - разгрузочная

воронка; 7 - разгрузочный лоток; L - габаритная длина;

W - габаритная высота; H - габаритная длина

Рисунок А.16 - Двухвальный бетоносмеситель

непрерывного действия

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ

СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
ISO 11375:1998	-	<*>
<*> Соответствующий межгосударственный стандарт отсутствует.

БИБЛИОГРАФИЯ

[1]	EN 12151	Machinery and plants for the preparation of concrete and mortar - Safety requirements (Машины и заводы по производству бетона и раствора. Требования безопасности)
[2]	DIN 459-1	Building material machines - Mixers for concrete and mortar - Part 1: Terms, determination of performance, sizes (Бетономешалки. Термины, определение мощности, размеры)
