Название документа
"ГОСТ ISO 2320-2021. Межгосударственный стандарт. Изделия крепежные. Гайки стальные самостопорящиеся. Эксплуатационные свойства"
(введен в действие Приказом Росстандарта от 22.11.2021 N 1528-ст)

"ГОСТ ISO 2320-2021. Межгосударственный стандарт. Изделия крепежные. Гайки стальные самостопорящиеся. Эксплуатационные свойства"
(введен в действие Приказом Росстандарта от 22.11.2021 N 1528-ст)


Содержание


Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2021 г. N 1528-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ.
ГАЙКИ СТАЛЬНЫЕ САМОСТОПОРЯЩИЕСЯ
ЭКСПЛУАТАЦИОННЫЕ СВОЙСТВА
Fasteners. Prevailing torque steel nuts.
Functional properties
(ISO 2320:2015, IDT)
ГОСТ ISO 2320-2021
МКС 21.060.20
Дата введения
1 июня 2022 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 октября 2021 г. N 144-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Код страны по МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Беларусь
BY
Госстандарт Республики Беларусь
Казахстан
KZ
Госстандарт Республики Казахстан
Киргизия
KG
Кыргызстандарт
Россия
RU
Росстандарт
Узбекистан
UZ
Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2021 г. N 1528-ст межгосударственный стандарт ГОСТ ISO 2320-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2022 г.
5 Настоящий стандарт идентичен международному стандарту ISO 2320:2015 "Изделия крепежные. Гайки стальные самостопорящиеся. Эксплуатационные свойства" ("Fasteners - Prevailing torque steel nuts - Functional properties", IDT).
Международный стандарт разработан Подкомитетом ISO/TC 2/SC 12 "Крепежные изделия с внутренней метрической резьбой" Технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ ISO 2320-2015
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
Настоящий стандарт устанавливает эксплуатационные свойства самостопорящихся гаек при испытаниях в диапазоне температур окружающей среды от 10 °C до 35 °C. Он включает в себя комбинированный метод испытания для одновременного определения стопорящих свойств и свойств крутящего момента/усилия предварительной затяжки.
Настоящий стандарт распространяется на самостопорящиеся цельнометаллические гайки и самостопорящиеся гайки с неметаллической вставкой:
- с треугольной резьбой в соответствии с [1];
- с комбинацией диаметр/шаг в соответствии с [2] и [3];
- с крупным шагом резьбы от М5 до М39 или с мелким шагом резьбы от М8 x 1 до М39 x 3;
- с допусками резьбы в соответствии с ISO 965-2;
- с механическими свойствами в соответствии с ISO 898-2.
Значения стопорящего момента, установленные в настоящем стандарте, основаны на испытании в лабораторных условиях.
Примечание 1 - Фактические стопорящие моменты при практическом применении могут изменяться.
Примечание 2 - Цельнометаллические гайки, соответствующие требованиям настоящего стандарта, используют в диапазоне температур от минус 50 °C до плюс 150 °C
Примечание 3 - Гайки с неметаллической вставкой, соответствующие требованиям настоящего стандарта, используют в диапазоне температур от минус 50 °C до плюс 120 °C.
Предупреждение - Температуры вне диапазона температур окружающей среды могут влиять на эксплуатационные свойства (крутящий момент/усилие предварительной затяжки и свойства стопорящего момента) (см. приложение A).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
ISO 273, Fasteners - Clearance holes for bolts and screws (Изделия крепежные. Отверстия с зазором для болтов и винтов)
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности. Крупная и мелкая резьба)
ISO 898-2, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 2: Nuts with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности. Крупный и мелкий шаг резьбы)
ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)
ISO 16047:2005, Fasteners - Torque/clamp force testing (Изделия крепежные. Испытания крутящего момента и усилия предварительной затяжки)
3 Термины и определения
В настоящем стандарте применены термины по ISO 16047, а также следующие термины с соответствующими определениями:
3.1 гайка самостопорящаяся (prevailing torque nut): Гайка, которая не может свободно вращаться по сопряженной резьбе ввиду наличия в ней элемента, создающего стопорящий момент и которая обеспечивает сопротивление вращению, не зависящее от усилия затяжки.
3.2 стопорящий момент гайки (prevailing torque developed by the nut): Крутящий момент, необходимый для вращения гайки по наружной резьбе сопряженной детали без усилия предварительной затяжки.
3.3 стопорящий момент при закручивании (prevailing-on torque): Крутящий момент для вращения гайки по наружной резьбе сопряженной детали, измеренный в процессе закручивания гайки без усилия предварительной затяжки.
3.4 стопорящий момент при откручивании (prevailing-off torque): Крутящий момент для вращения гайки на наружной резьбе сопряженной детали на 360° после снятия усилия предварительной затяжки.
3.5 самостопорящаяся цельнометаллическая гайка (prevailing torque all metal type nut): Гайка, имеющая цельную и составную металлическую конструкцию, у которой характеристики стопорящего момента зависят от контролируемой деформации резьбы и/или корпуса гайки, и/или металлической вставки (металлических вставок).
3.6 самостопорящаяся гайка с неметаллической вставкой (prevailing torque non-metallic insert type nut): Гайка, имеющая составную конструкцию, в которой характеристики стопорящего момента зависят от зафиксированной(ых) в гайке вставки (вставок) из неметаллического материала.
3.7 точка посадки (seating point): Точка, в которой при затяжке впервые появляется усилие предварительной затяжки.
4 Обозначения
В настоящем стандарте применены следующие обозначения, установленные в ISO 16047:
D - номинальный диаметр, мм;
d4 - диаметр отверстия зажимного приспособления, мм;
FP - пробная нагрузка, Н;
F65 - нижнее предельное значение нагрузки для определения общего коэффициента трения при 65% от FP, Н;
F75 - верхнее предельное значение нагрузки для определения общего коэффициента трения при 75% от FP, Н;
F80 - испытательное усилие предварительной затяжки (усилие, при котором заканчивают процесс затяжки) при 80% от FP, Н;
P - шаг резьбы, мм;
TFv - стопорящий момент при закручивании, Н·м;
TFd - стопорящий момент при откручивании, Н·м;
T65 - нижнее предельное значение крутящего момента для определения общего коэффициента трения при F65, Н·м;
T75 - верхнее предельное значение крутящего момента для определения общего коэффициента трения при F75, Н·м;
T80 - крутящий момент при испытании, соответствующий 80% пробной нагрузки, Н·м (см. таблицы 1 - 7);
- общий коэффициент трения.
5 Резьба
Резьба самостопорящихся гаек должна соответствовать ISO 965-2, за исключением участка стопорящего элемента:
a) для самостопорящихся гаек с неметаллической вставкой проходной калибр должен свободно завинчиваться (от руки) до соприкосновения со стопорящим элементом;
b) для самостопорящихся цельнометаллических гаек проходной калибр должен свободно завинчиваться (от руки) не менее чем на один шаг.
6 Смазка
По усмотрению производителя, производственная партия может быть обработана смазочным средством для выполнения эксплуатационных требований.
7 Механические свойства самостопорящихся гаек
Механические свойства самостопорящихся гаек должны соответствовать ISO 898-2. Для испытания пробной нагрузкой следует применять метод испытания, установленный в 9.2.
8 Эксплуатационные требования к свойствам стопорящего момента
Стопорящий момент при закручивании не должен превышать значения, приведенные в таблицах 1 - 7, для соответствующей гайки.
Стопорящий момент при откручивании должен превышать значения, приведенные в таблицах 1 - 7, для применяемой гайки.
Для контроля поставки при приемке проводят испытание при первом закручивании/откручивании, если иное соглашение отсутствует.
При первоначальном контроле и в спорном случае следует также проводить испытание пятого откручивания, если иное соглашение отсутствует.
Характеристики стопорящего момента уменьшаются, как функция от числа повторных использований; при каждом повторном использовании гайки потребитель должен учитывать уменьшение характеристик стопорящего момента. По требованию заказчика допускается проводить испытания влияния температуры на стопорящий момент гайки с неметаллической вставкой, как указано в приложении A.
Таблица 1
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 04
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
4320
4050
3510
1,6
0,29
0,2
М6
6112
5730
4966
3
0,45
0,3
М7
8800
8250
7150
4,5
0,65
0,45
М8
11 120
10 425
9035
6
0,85
0,6
М8 x 1
11 920
11 175
9685
М10
17 600
16 500
14 300
10,5
1,5
1
М10 x 1,25
18 640
17 475
15 145
М10 x 1
19 600
18 375
15 925
М12
25 600
24 000
20 800
15,5
2,3
1.6
М12 x 1,5
26 800
25 125
21 775
М12 x 1,25
28 000
26 250
22 750
М14
34 960
32 775
28 405
24
3,3
2,3
М14 x 1,5
38 000
35 625
30 875
М16
47 760
44 775
38 805
32
4,5
3
М16 x 1,5
50 800
47 625
41 275
М18
58 400
54 750
47 450
42
6
4,2
М18 x 1,5
65 360
61 275
53 105
М20
74 480
69 825
60 515
54
7,5
5,3
М20 x 1,5
82 720
77 550
67 210
М22
92 080
86 325
74 815
68
9,5
6,5
М22 x 1,5
101 200
94 875
82 225
М24
107 280
100 575
87 165
80
11,5
8
М24 x 2
116 720
109 425
94 835
М27
139 520
130 800
113 360
94
13,5
10
М27 x 2
150 800
141 375
122 525
М30
170 560
159 900
138 580
108
16
12
М30 x 2
188 800
177 000
153 400
М33
210 960
197 775
171 405
122
18
14
М33 x 2
231 360
216 900
187 980
М36
248 400
232 875
201 825
136
21
16
М36 x 3
262 960
246 525
213 655
М39
296 720
278 175
241 085
150
23
18
М39 x 3
313 120
293 550
254 410
<a> Усилие предварительной затяжки для гаек класса прочности 04 составляет 80% пробной нагрузки гаек класса прочности 04 для 5 мм <= D <= 39 мм, установленной в ISO 898-2.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 2
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 05
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
5680
5325
4615
2,1
0,35
0,24
М6
8000
7500
6500
4
0,55
0,4
М7
11 600
10 875
9425
6
0,85
0,6
М8
14 640
13 725
11 895
8
1,15
0,8
М8 x 1
15 680
14 700
12 740
М10
23 200
21 750
18 850
14
2
1,4
М10 x 1,25
24 480
22 950
19 890
М10 x 1
25 760
24 150
20 930
М12
33 760
31 650
27 430
21
3,1
2,1
М12 x 1,5
35 200
33 000
28 600
М12 x 1,25
36 800
34 500
29 900
М14
46 000
43 125
37 375
31
4,4
3
М14 x 1,5
50 000
46 875
40 625
М16
62 800
58 875
51 025
42
6
4,2
М16 x 1,5
66 800
62 625
54 275
М18
76 800
72 000
62 400
56
8
5,5
М18 x 1,5
86 000
80 625
69 875
М20
98 000
91 875
79 625
72
10,5
7
М20 x 1,5
108 800
102 000
88 400
М22
121 200
113 625
98 475
90
13
9
М22 x 1,5
133 200
124 875
108 225
М24
141 200
132 375
114 725
106
15
10,5
М24 x 2
153 600
144 000
124 800
М27
183 600
172 125
149 175
123
17
12
М27 x 2
198 400
186 000
161 200
М30
224 400
210 375
182 325
140
19
14
М30 x 2
248 400
232 875
201 825
М33
277 600
260 250
225 550
160
21,5
15,5
М33 x 2
304 400
285 375
247 325
М36
326 800
306 375
265 525
180
24
17,5
М36 x 3
346 000
324 375
281 125
М39
390 400
366 000
317 200
200
26,5
19,5
М39 x 3
412 000
386 250
334 750
<a> Усилие предварительной затяжки для гаек класса прочности 05 составляет 80% пробной нагрузки гаек класса прочности 05 для 5 мм <= D <= 39 мм, установленной в ISO 898-2.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 3
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 5
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
4320
4050
3510
1,6
0,29
0,2
М6
6112
5730
4966
3
0,45
0,3
М7
8800
8250
7150
4,5
0,65
0,45
М8
11 120
10 425
9035
6
0,85
0,6
М8 x 1
11 920
11 175
9685
М10
17 600
16 500
14 300
10,5
1,5
1
М10 x 1,25
18 640
17 475
15 145
М10 x 1
19 600
18 375
15 925
М12
25 600
24 000
20 800
15,5
2,3
1,6
М12 x 1,5
26 800
25 125
21 775
М12 x 1,25
28 000
26 250
22 750
М14
34 960
32 775
28 405
24
3,3
2,3
М14 x 1,5
38 000
35 625
30 875
М16
47 760
44 775
38 805
32
4,5
3
М16 x 1,5
50 800
47 625
41 275
М18
58 400
54 750
47 450
42
6
4,2
М18 x 1,5
65 680
61 575
53 365
М20
74 480
69 825
60 515
54
7,5
5,3
М20 x 1,5
82 400
77 250
66 950
М22
92 000
86 250
74 750
68
9,5
6,5
М22 x 1,5
100 800
94 500
81 900
М24
107 200
100 500
87 100
80
11,5
8
М24 x 2
116 800
109 500
94 900
М27
113 600
106 500
92 300
94
13,5
10
М27 x 2
123 200
115 500
100 100
М30
139 200
130 500
113 100
108
16
12
М30 x 2
153 600
144 000
124 800
М33
172 000
161 250
139 750
122
18
14
М33 x 2
188 800
177 000
153 400
М36
202 400
189 750
164 450
136
21
16
М36 x 3
214 400
201 000
174 200
М39
242 400
227 250
196 950
150
23
18
М39 x 3
255 200
239 250
207 350
<a> Усилие предварительной затяжки для гаек класса прочности 5 составляет 80% пробной нагрузки болтов класса прочности 5.8 для 3 мм <= d <= 24 мм и 80% пробной нагрузки болтов класса прочности 4.8 для d > 24 мм. Пробные нагрузки болтов установлены в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 4
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 6
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
5000
4688
4063
1,6
0,29
0,2
М6
7072
6630
5746
3
0,45
0,3
М7
10 160
9525
8255
4,5
0,65
0,45
М8
12 880
12 075
10 465
6
0,85
0,6
М8 x 1
13 760
12 900
11 180
М10
20 400
19 125
16 575
10,5
1,5
1
М10 x 1,25
21 520
20 175
17 485
М10 x 1
22 720
21 300
18 460
М12
29 680
27 825
24 115
15,5
2,3
1,6
М12 x 1,5
31 040
29 100
25 220
М12 x 1,25
32 400
30 375
26 325
М14
40 480
37 950
32 890
24
3,3
2,3
М14 x 1,5
44 000
41 250
35 750
М16
55 280
51 825
44 915
32
4,5
3
М16 x 1,5
58 800
55 125
47 775
М18
67 600
63 375
54 925
42
6
4,2
М18 x 1,5
76 000
71 250
61 750
М20
86 400
81 000
70 200
54
7,5
5,3
М20 x 1,5
96 000
90 000
78 000
М22
106 400
99 750
86 450
68
9,5
6,5
М22 x 1,5
116 800
109 500
94 900
М24
124 000
116 250
100 750
80
11,5
8
М24 x 2
135 200
126 750
109 850
М27
161 600
151 500
131 300
94
13,5
10
М27 x 2
174 400
163 500
141 700
М30
197 600
185 250
160 550
108
16
12
М30 x 2
218 400
204 750
177 450
М33
244 000
228 750
198 250
122
18
14
М33 x 2
268 000
251 250
217 750
М36
287 200
269 250
233 350
136
21
16
М36 x 3
304 800
285 750
247 650
М39
343 200
321 750
278 850
150
23
18
М39 x 3
362 400
339 750
294 450
<a> Усилие предварительной затяжки для гаек класса прочности 6 составляет 80% пробной нагрузки болтов класса прочности 6.8, установленной в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 5
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 8
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
6584
6173
5350
1,6
0,29
0,2
М6
9280
8700
7540
3
0,45
0,3
М7
13 440
12 600
10 920
4,5
0,65
0,45
М8
16 960
15 900
13 780
6
0,85
0,6
М8 x 1
18 160
17 025
14 755
М10
26 960
25 275
21 905
10,5
1,5
1
М10 x 1,25
28 400
26 625
23 075
М10 x 1
29 920
28 050
24 310
М12
39 120
36 675
31 785
15,5
2,3
1,6
М12 x 1,5
40 880
38 325
33 215
М12 x 1,25
42 720
40 050
34 710
М14
53 360
50 025
43 355
24
3,3
2,3
М14 x 1,5
58 000
54 375
47 125
М16
72 800
68 250
59 150
32
4,5
3
М16 x 1,5
77 520
72 675
62 985
М18
92 000
86 250
74 750
42
6
4,2
М18 x 1,5
104 000
97 500
84 500
М20
117 600
110 250
95 550
54
7,5
5,3
М20 x 1,5
130 400
122 250
105 950
М22
145 600
136 500
118 300
68
9,5
6,5
М22 x 1,5
160 000
150 000
130 000
М24
169 600
159 000
137 800
80
11,5
8
М24 x 2
184 000
172 500
149 500
М27
220 000
206 250
178 750
94
13,5
10
М27 x 2
238 400
223 500
193 700
М30
269 600
252 750
219 050
108
16
12
М30 x 2
298 400
279 750
242 450
М33
332 800
312 000
270 400
122
18
14
М33 x 2
365 600
342 750
297 050
М36
392 000
367 500
318 500
136
21
16
М36 x 3
415 200
389 250
337 350
М39
468 800
439 500
380 900
150
23
18
М39 x 3
494 400
463 500
401 700
<a> Усилие предварительной затяжки для гаек класса прочности 8 составляет 80% пробной нагрузки болтов класса прочности 8.8, установленной в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 6
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 10
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
9440
8850
7670
2,1
0,35
0,24
М6
13 360
12 525
10 855
4
0,55
0,4
М7
19 200
18 000
15 600
6
0,85
0,6
М8
24 320
22 800
19 760
8
1,15
0,8
М8 x 1
26 000
24 375
21 125
М10
38 480
36 075
31 265
14
2
1,4
М10 x 1,25
40 640
38 100
33 020
М10 x 1
42 800
40 125
34 775
М12
56 000
52 500
45 500
21
3,1
2,1
М12 x 1,5
58 480
54 825
47 515
М12v 1,25
61 120
57 300
49 660
М14
76 400
71 625
62 075
31
4,4
3
М14 x 1,5
83 200
78 000
67 600
М16
104 000
97 500
84 500
42
6
4,2
М16 x 1,5
111 200
104 250
90 350
М18
127 200
119 250
103 350
56
8
5,5
М18 x 1,5
143 200
134 250
116 350
М20
162 400
152 250
131 950
72
10,5
7
М20 x 1,5
180 800
169 500
146 900
М22
201 600
189 000
163 800
90
13
9
М22 x 1,5
220 800
207 000
179 400
М24
234 400
219 750
190 450
106
15
10,5
М24 x 2
255 200
239 250
207 350
М27
304 800
285 750
247 650
123
17
12
М27 x 2
329 600
309 000
267 800
М30
372 800
349 500
302 900
140
19
14
М30 x 2
412 000
386 250
334 750
М33
460 800
432 000
374 400
160
21,5
15,5
М33 x 2
505 600
474 000
410 800
М36
542 400
508 500
440 700
180
24
17,5
М36 x 3
574 400
538 500
466 700
М39
648 000
607 500
526 500
200
26,5
19,5
М39 x 3
684 000
641 250
555 750
<a> Усилие предварительной затяжки для гаек класса прочности 10 составляет 80% пробной нагрузки болтов класса прочности 10.9, установленной в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица 7
Испытательное усилие предварительной затяжки
и стопорящие моменты при испытании самостопорящихся гаек
класса прочности 12
Резьба D
D x P
Испытательное усилие предварительной затяжки F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
верхнее предельное значение F75 <c>, Н
нижнее предельное значение F65 <d>, Н
первое закручивание TFv,max <e>
первое откручивание TFd,min
пятое откручивание TFd,min
М5
11 040
10 350
8970
2,1
0,35
0,24
М6
15 600
14 625
12 675
4
0,55
0,4
М7
22 400
21 000
18 200
6
0,85
0,6
М8
28 400
26 625
23 075
8
1,15
0,8
М8 x 1
30 400
28 500
24 700
М10
45 040
42 225
36 595
14
2
1,4
М10 x 1,25
47 520
44 550
38 610
М10 x 1
50 160
47 025
40 755
М12
65 440
61 350
53 170
21
3,1
2,1
М12 x 1,5
68 400
64 125
55 575
М12 x 1,25
71 440
66 975
58 045
М14
89 600
84 000
72 800
31
4,4
3
М14 x 1,5
96 800
90 750
78 650
М16
121 600
114 000
98 800
42
6
4,2
М16 x 1,5
129 600
121 500
105 300
М18
148 800
139 500
120 900
56
8
5,5
М18 x 1,5
168 000
157 500
136 500
М20
190 400
178 500
154 700
72
10,5
7
М20 x 1,5
211 200
198 000
171 600
М22
235 200
220 500
191 100
90
13
9
М22 x 1,5
258 400
242 250
209 950
М24
273 600
256 500
222 300
106
15
10,5
М24 x 2
297 600
279 000
241 800
М27
356 000
333 750
289 250
123
17
12
М27 x 2
384800
360 750
312 650
М30
435 200
408 000
353 600
140
19
14
М30 x 2
481 600
451 500
391 300
М33
538 400
504 750
374 400
160
21,5
15,5
М33 x 2
590 400
553 500
479 700
М36
633 600
594 000
514 800
180
24
17,5
М36 x 3
671 200
629 250
545 350
М39
757 600
710 250
615 550
200
26,5
19,5
М39 x 3
799 200
749 250
649 350
<a> Усилие предварительной затяжки для гаек класса прочности 12 составляет 80% пробной нагрузки болтов класса прочности 12.9, установленной в ISO 898-1.
<c> Верхнее предельное значение предварительной затяжки составляет 75% пробной нагрузки (см. приложение B).
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% пробной нагрузки (см. приложение B).
<e> Значения стопорящего момента при первом закручивании являются действительными только для цельнометаллических гаек. Для самостопорящихся гаек с неметаллической вставкой максимальные стопорящие моменты должны составлять 50% от этого значения.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
9 Методы испытаний
9.1 Общие требования
Гайки должны быть испытаны в состоянии поставки.
9.2 Испытание пробной нагрузкой
Испытания пробной нагрузкой должны быть выполнены в соответствии с ISO 898-2 со следующими дополнениями.
Гайка для испытаний должна быть собрана с испытательным болтом или с закаленной стальной оправкой. При закручивании гайки на угол поворота 360°, после выступания наружу одного полного витка резьбы, должен быть зафиксирован максимальный стопорящий момент, и сборка должна быть продолжена до выступания из гайки трех полных витков резьбы. При арбитражных испытаниях для самостопорящихся гаек с неметаллической вставкой должна быть использована закаленная стальная оправка, а для самостопорящихся цельнометаллических гаек - испытательный болт. Максимальный стопорящий момент, при закручивании гайки на испытательный болт или оправку, должен быть зафиксирован после выступания наружу одного полного шага резьбы из стопорящего элемента.
Нагрузка, соответствующая пробной нагрузке для гайки по ISO 898-2 должна быть приложена через испытательный болт или оправку в осевом направлении на опорную поверхность и выдержана в течение 15 с. Гайка должна выдерживать эту нагрузку без срыва резьбы и повреждений. Испытания пробной нагрузкой являются решающими при приемке.
Максимальный стопорящий момент после откручивания гайки на половину полного оборота до полного откручивания, должен быть измерен во время движения гайки и не должен превышать максимальный стопорящий момент, зафиксированный при закручивании.
Примечание - Гайка, использованная при испытании стопорящего момента (см. 9.3), может быть использована для испытания пробной нагрузкой, при условии, что резьба гайки не была повреждена.
9.3 Испытание стопорящего момента
9.3.1 Общие требования
Целью данного метода испытаний самостопорящихся гаек является одновременное определение:
a) эксплуатационных свойств (создающих стопорящий момент для гаек);
b) свойств крутящего момента/усилия предварительной затяжки, испытанных по ISO 16047.
9.3.2 Устройство для испытаний
Устройство для испытаний по ISO 16047. В дополнение, точность измерения стопорящего момента должна составлять +/- 5% от измеряемой величины.
Устройство для испытаний устанавливается в соответствии с рисунком 1. Устройство для испытаний не должно создавать усилие предварительной затяжки во время испытания стопорящего момента.
--------------------------------
<a> Испытательная опорная пластина/шайба и головка болта должны быть закреплены соответствующим способом для предотвращения прокручивания и установлены соосно.
<b> d4 в соответствии с ISO 273, точный ряд.
<c> От трех до пяти шагов резьбы.
1 - испытательная опорная пластина/шайба; 2 - испытуемая
гайка; 3 - испытательный болт/винт с допуском резьбы 6g;
4 - испытательное приспособление, включающее тензодатчик;
d4 - диаметр отверстия в испытательном приспособлении
Рисунок 1 - Приспособление для испытаний
и гайка после посадки
9.3.3 Детали для испытаний
Сменный болт/винт и сменная испытательная опорная пластина/испытательная шайба - по ISO 16047. Сменная испытательная опорная пластина/испытательная шайба должна быть типа НН, если иное соглашение отсутствует. За исключением испытательной оправки, сменные детали следует использовать только один раз.
В спорном случае состояние поверхности сменного испытательного болта/винта и испытательной опорной пластины/шайбы должны быть в соответствии с ISO 16047, то есть гладкая поверхность, без покрытия и обезжиренная, если не согласовано иное.
Класс прочности испытательного болта/винта выбирают в соответствии с таблицей 8.
Гайка, использованная при испытании пробной нагрузкой (см. 9.2) не должна применяться при испытании стопорящего момента.
Таблица 8
Классы прочности для испытательного болта/винта
Класс прочности
Испытуемая гайка
Соответствующий испытательный болт/винт
04
>= 8.8
5
>= 8.8
05
>= 10.9
6
>= 8.8
8
>= 8.8
10
>= 10.9
12
>= 12.9
9.3.4 Методы испытаний
9.3.4.1 Испытание при первом откручивании
Это испытание может быть проведено автоматически соответствующим испытательным устройством или вручную с подходящими ручными инструментами, такими как динамометрический ключ и тензодатчик (см. 9.3.2).
В спорном случае применяют автоматический режим. Условия испытания крутящего момента/усилия предварительной затяжки указаны в ISO 16047.
Испытательный болт/винт располагают в испытательном устройстве таким образом, чтобы после закручивания гайки до посадки он выступал из стопорящего элемента в соответствии с рисунком 1.
Испытуемую гайку закручивают вручную на резьбу болта/винта до контакта болта/винта со стопорящим элементом. Конец испытательного болта/винта не должен выступать из гайки до испытаний. Длина резьбы для затяжки должна составлять три - пять шагов в соответствии с рисунком 1.
Начальная точка этапа закручивания соответствует началу измерения стопорящего момента в приспособлении для затяжки (см. точку 1 на рисунке 2).
Вращение от точки 1 должно происходить непрерывно и равномерно до достижения испытательного усилия предварительной затяжки F80. Значения F80 установлены в таблицах 1 - 7. Крутящий момент, соответствующий усилию предварительной затяжки F75, должен быть зафиксирован и записан.
Примечание - При достижении значения F80 подается сигнал на отключение испытательного устройства, чтобы гарантировать точный подсчет при F75.
Должна быть определена точка посадки (см. точку 3 на рисунке 2). Между точками 1 и 3 должен быть измерен стопорящий момент при закручивании TFv,max (см. точку 2 на рисунке 2). Стопорящий момент при закручивании TFv,max не должен превышать значения, установленные в таблицах 1 - 7.
Гайку откручивают за счет приложения обратного крутящего момента до уменьшения усилия предварительной затяжки в испытательном болте/винте до нуля (см. точку 4 на рисунке 2). При последующем откручивании на угол поворота 360° (см. точку 5 на рисунке 2) должен быть измерен максимальный стопорящий момент при откручивании TFd,max. Данный крутящий момент должен быть равен или выше значения стопорящего момента при первом откручивании TFv,min, установленного в таблицах 1 - 7. Точка 6 соответствует угловому положению точки 4 минус 360°.
Затем гайку откручивают до тех пор, пока вновь не будет достигнуто ее начальное угловое положение (см. точку 1).
Во время откручивания гайки вращение должно быть непрерывным и равномерным от усилия предварительной затяжки при испытании F80 до точки 1.
После полного откручивания гайки резьбы гайки и болта не должны быть повреждены. В спорном случае испытательный болт должен свинчиваться с соответствующим проходным калибром-кольцом.
9.3.4.2 Испытание при пятом откручивании
Для определения значений при пятом откручивании процедура, указанная в 9.3.4.1, должна быть проведена еще четыре раза между точками 1 и 3.
При пятом откручивании должен быть измерен в соответствии с рисунком 2 максимальный стопорящий момент при откручивании, возникающий при вращении гайки на 360°. Этот крутящий момент должен быть равен или выше величины стопорящего момента при пятом откручивании, установленного в таблицах 1 - 7.
После полного откручивания гайки резьбы гайки и болта не должны быть повреждены. В спорном случае испытательный болт должен быть проверен на свинчиваемость с соответствующим проходным калибром-кольцом.

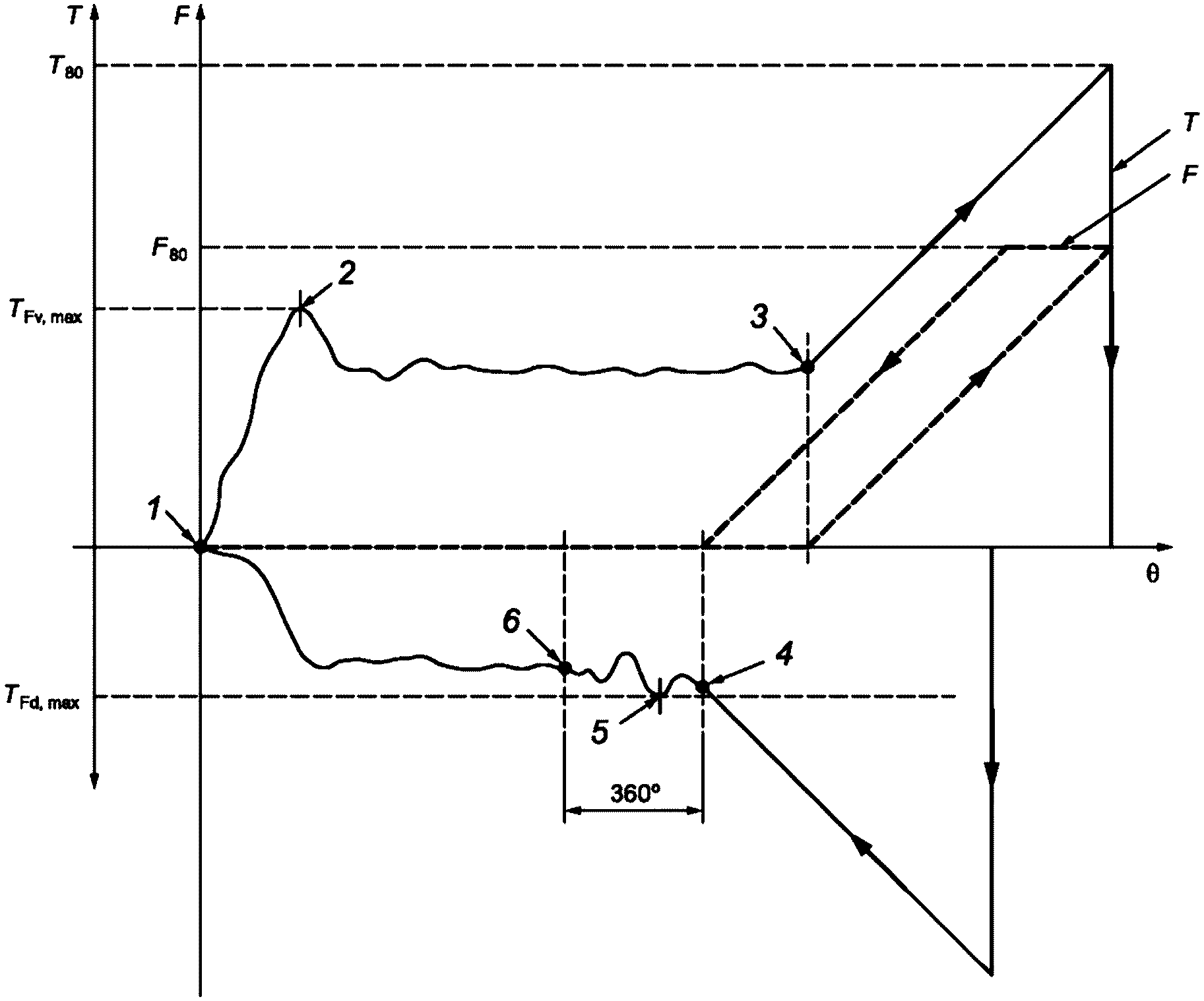

F - усилие предварительной затяжки; T - крутящий момент;
- угол поворота; 1 - точка, в которой впервые возникает
стопорящий момент при закручивании и начинается измерение
TFv; 2 - стопорящий момент при закручивании; 3 - точка
посадки, окончание измерений TFv; 4 - отсутствие контакта
с испытательной пластиной/шайбой, начало измерения TFd;
5 - стопорящий момент при откручивании;
6 - окончание измерения TFd
Рисунок 2 - Кривая крутящего момента/усилия
предварительной затяжки/угла поворота
9.3.5 Протокол испытаний
Содержание протокола испытаний указано в ISO 16047. Ссылка на настоящий стандарт (ГОСТ ISO 2320), должна быть включена в протокол испытаний.
Стопорящий момент при закручивании TFv и стопорящий момент при откручивании TFd (и, если требуется, результат испытания температурной стойкости самостопорящихся гаек с неметаллической вставкой) должны быть включены в протокол испытаний.
Приложение A
(обязательное)
ВЛИЯНИЕ ТЕМПЕРАТУРЫ НА САМОСТОПОРЯЩИЕСЯ ГАЙКИ
С НЕМЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ
Использование самостопорящихся гаек с неметаллической вставкой при предельных значениях температуры минус 50 °C и плюс 120 °C или в их диапазоне может снизить эффективность стопорящего момента и может потребовать применения соответствующего неметаллического материала.
Настоящее приложение устанавливает сравнительное испытание для демонстрации влияния температуры на свойства стопорящего момента. Данное испытание может быть согласовано между покупателем и поставщиком, если необходимо.
Прямая связь между результатом данного испытания и характеристиками гайки в реальных условиях эксплуатации отсутствует.
Примечание - Настоятельно рекомендуется разработать метод испытания, учитывающий реальные условия эксплуатации (см. также ISO 16047:2005, раздел 9).
Гайка при температуре окружающей среды (от 10 °C до 35 °C) должна быть закручена на испытательный болт так, чтобы над гайкой выступало от трех до пяти полных шагов резьбы болта, но не возникало усилия предварительной затяжки.
Комплект должен быть помещен в камеру с температурой плюс 120 °C, если иное соглашение отсутствует. Через 1 ч комплект достают из камеры для естественного охлаждения до температуры окружающей среды.
Затем комплект должен быть помещен в камеру с температурой минус 50 °C, если иное соглашение отсутствует. Через 1 ч комплект достают из камеры для естественного восстановления на воздухе до температуры окружающей среды.
С комплектом, приведенным к температуре окружающей среды, должен быть измерен стопорящий момент при откручивании между точкой 4 и точкой 6 в соответствии с 9.3.4.1.
Максимальный измеренный стопорящий момент при откручивании не должен быть ниже соответствующих значений, указанных в таблице 1 - 7, если не согласовано иное.
Приложение B
(справочное)
ОСНОВНЫЕ ПОЛОЖЕНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ
ОБЩЕГО КОЭФФИЦИЕНТА ТРЕНИЯ
Процесс затяжки продолжают до тех пор, пока усилие предварительной затяжки при испытании не составит 80% пробной нагрузки сопряженного болта. Для оценки коэффициента трения определяют усилие предварительной затяжки в диапазоне от 65% до 75% от значения пробной нагрузки.
Коэффициент трения рассчитывают как среднее значение коэффициента трения в диапазоне от 65% до 75%.
FP - пробная нагрузка; F65 - нижнее предельное значение
нагрузки для определения общего коэффициента трения,
составляющее 65% от FP; F75 - верхнее предельное значение
нагрузки для определения общего коэффициента трения,
составляющее 75% от FP; F80 - усилие предварительной затяжки
при испытании (значение, при котором заканчивают процесс
затяжки), составляющее 80% от FP; T65 - нижнее предельное
значение крутящего момента для определения общего
коэффициента трения при F65; T75 - верхнее предельное
значение крутящего момента для определения общего
коэффициента трения при F75
Рисунок B.1 - Основные положения для оценки
коэффициента трения
Приложение C
(справочное)
ИСПЫТАТЕЛЬНОЕ УСИЛИЕ ПРЕДВАРИТЕЛЬНОЙ ЗАТЯЖКИ
И СТОПОРЯЩИЙ МОМЕНТ ДЛЯ САМОСТОПОРЯЩИХСЯ ГАЕК М3 И М4
КЛАССОВ ПРОЧНОСТИ 8 И 10
См. таблицы C.1 и C.2.
Таблица C.1
Испытательное усилие предварительной затяжки и стопорящий
момент для самостопорящихся гаек класса прочности 8
Резьба
D
Испытательное усилие предварительной затяжки
F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
Верхнее предельное значение
F75 <c>, Н
Нижнее предельное значение
F65 <d>, Н
Первое закручивание
TFv,max <e>
Первое откручивание
TFd,min
Пятое откручивание
TFd,min
М3
2336
2190
1898
0,43
0,12
0,08
М4
4080
3825
3315
0,90
0,18
0,12
<a> Усилие предварительной затяжки для гаек класса прочности 8 составляет 80% от пробной нагрузки болтов класса прочности 8.8. Пробные нагрузки для болтов установлены в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% от пробной нагрузки, см. приложение B.
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% от пробной нагрузки, см. приложение B.
<e> Стопорящие моменты при первом закручивании применяют только для цельнометаллических гаек. Для стопорящего момента гаек с неметаллической вставкой, максимальные крутящие моменты должны быть 50% от значений.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Таблица C.2
Испытательное усилие предварительной затяжки и стопорящий
момент для самостопорящихся гаек класса прочности 10
Резьба
D
Испытательное усилие предварительной затяжки
F80 <a>, Н
Усилие предварительной затяжки для определения общего коэффициента трения <b>
Стопорящий момент, Н·м
Верхнее предельное значение
F75 <c>, Н
Нижнее предельное значение
F65 <d>, Н
Первое закручивание
TFv,max <e>
Первое откручивание
TFd,min
Пятое откручивание
TFd,min
М3
3344
3135
2717
0,60
0,15
0,10
М4
5832
5468
4739
1,20
0,22
0,15
<a> Усилие предварительной затяжки для гаек класса прочности 10 составляет 80% от пробной нагрузки болтов класса прочности 10.9. Пробные нагрузки для болтов установлены в ISO 898-1.
<c> Верхнее предельное значение усилия предварительной затяжки составляет 75% от пробной нагрузки, см. приложение B.
<d> Нижнее предельное значение усилия предварительной затяжки составляет 65% от пробной нагрузки, см. приложение B.
<e> Стопорящие моменты при первом закручивании применяют только для цельнометаллических гаек. Для стопорящего момента гаек с неметаллической вставкой, максимальные крутящие моменты должны быть 50% от значений.
Примечание - Оценка результатов испытаний стопорящего момента методами статистического управления процессами (SPC) не применима.
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта
Степень соответствия
Обозначение и наименование соответствующего межгосударственного стандарта
ISO 273
-
ISO 898-1
IDT
ГОСТ ISO 898-1-2014 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы"
ISO 898-2
IDT
ГОСТ ISO 898-2-2015 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы"
ISO 965-2
-
ISO 16047:2005
IDT
ГОСТ ISO 16047-2015 "Изделия крепежные. Испытания крутящего момента и усилия предварительной затяжки"
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта.
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:
- IDT - идентичные стандарты.
БИБЛИОГРАФИЯ
[1]
ISO 68-1
ISO general purpose screw Threads - Basic profile - Part 1: Metric screw threads
[2]
ISO 261
ISO general purpose metric screw threads - General plan
[3]
ISO 262
ISO general purpose metric screw threads - Selected sizes for screws, bolts and nuts
УДК 621.882.3:006.354
МКС 21.060.20
IDT
Ключевые слова: гайки самостопорящиеся, технические требования, обозначения, стопорящий момент, усилие предварительной затяжки, коэффициент трения
