ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ И МУФТЫ К НИМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Tubing pipes and couplings for them. Specifications
ГОСТ 633-80
Список изменяющих документов (в ред. Изменения N 1, утв. в сентябре 1983 г., Изменения N 2, утв. в январе 1986 г., Изменения N 3, утв. в декабре 1987 г., Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст) |
ОКП 13 2700
Дата введения
1 января 1983 года,
в части труб исполнения А
1 января 1984 года
1. РАЗРАБОТАН Министерством черной металлургии СССР, Министерством нефтяной промышленности
РАЗРАБОТЧИКИ
А.Г. Карпов (рук. темы), Р.В. Федосова, Д.Н. Полячек (рук. темы), В.Н. Пчелкин, В.С. Краснова, Н.Д. Щербюк (рук. темы), Н.В. Якубовский, В.А. Бутейкис
2. ВНЕСЕН Министерством черной металлургии СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 11.04.80 N 1658
4. ВЗАМЕН ГОСТ 633-63
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 7565-81 (ИСО 377-2-89) | |
ГОСТ 8695-2022 (ISO 8492:2013) | |
ГОСТ 10006-80 (ИСО 6892-84) | |
(таблица в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
6. Проверен в 1992 г. Постановлением Госстандарта от 09.09.92 N 1148 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (май 1997 г.) с Изменениями N 1, 2, 3, утвержденными в сентябре 1983 г., январе 1986 г., декабре 1987 г. (ИУС 11-83, 5-86, 3-88)
Настоящий стандарт распространяется на стальные бесшовные насосно-компрессорные трубы гладкие и муфты к ним, с высаженными наружу концами и муфты к ним, гладкие высокогерметичные и муфты к ним, а также безмуфтовые трубы с высаженными наружу концами, применяемые для эксплуатации нефтяных и газовых скважин.
(Измененная редакция, Изм. N 3).
1.1. Стандарт предусматривает изготовление труб по точности и качеству двух исполнений: А и Б.
Сортамент труб приведен в табл. 1.
Таблица 1
Сортамент труб
Условный диаметр трубы, мм | Толщина стенки, мм | Тип труб | |||
гладкая | с высаженными наружу концами - В | гладкая высокогерметичная - НКМ | безмуфтовая с высаженными наружу концами - НКБ | ||
27 | 3,0 | - | ДКЕ | - | - |
33 | 3,5 | ДКЕ | ДКЕ | - | - |
42 | 3,5 | ДКЕ | ДКЕ | - | - |
48 | 4,0 | ДКЕ | ДКЕ | - | - |
60 | 5,0 | ДКЕ | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР |
73 | 5,5 | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР |
7,0 | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | |
89 | 6,5 | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР |
8,0 | - | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | |
102 | 6,5 | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР |
114 | 7,0 | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР | ДКЕЛМР |
1.2. Размеры и масса труб и муфт к ним должны соответствовать указанным на черт. 1 и в табл. 2 для гладких труб и муфт к ним, на черт. 2 и в табл. 3 для труб с высаженными наружу концами и муфт к ним - В и на черт. 3 и в табл. 4 для гладких высокогерметичных труб и муфт к ним - НКМ. Размеры и масса безмуфтовых труб с высаженными наружу концами - НКБ должны соответствовать указанным на черт. 4 и в табл. 5.

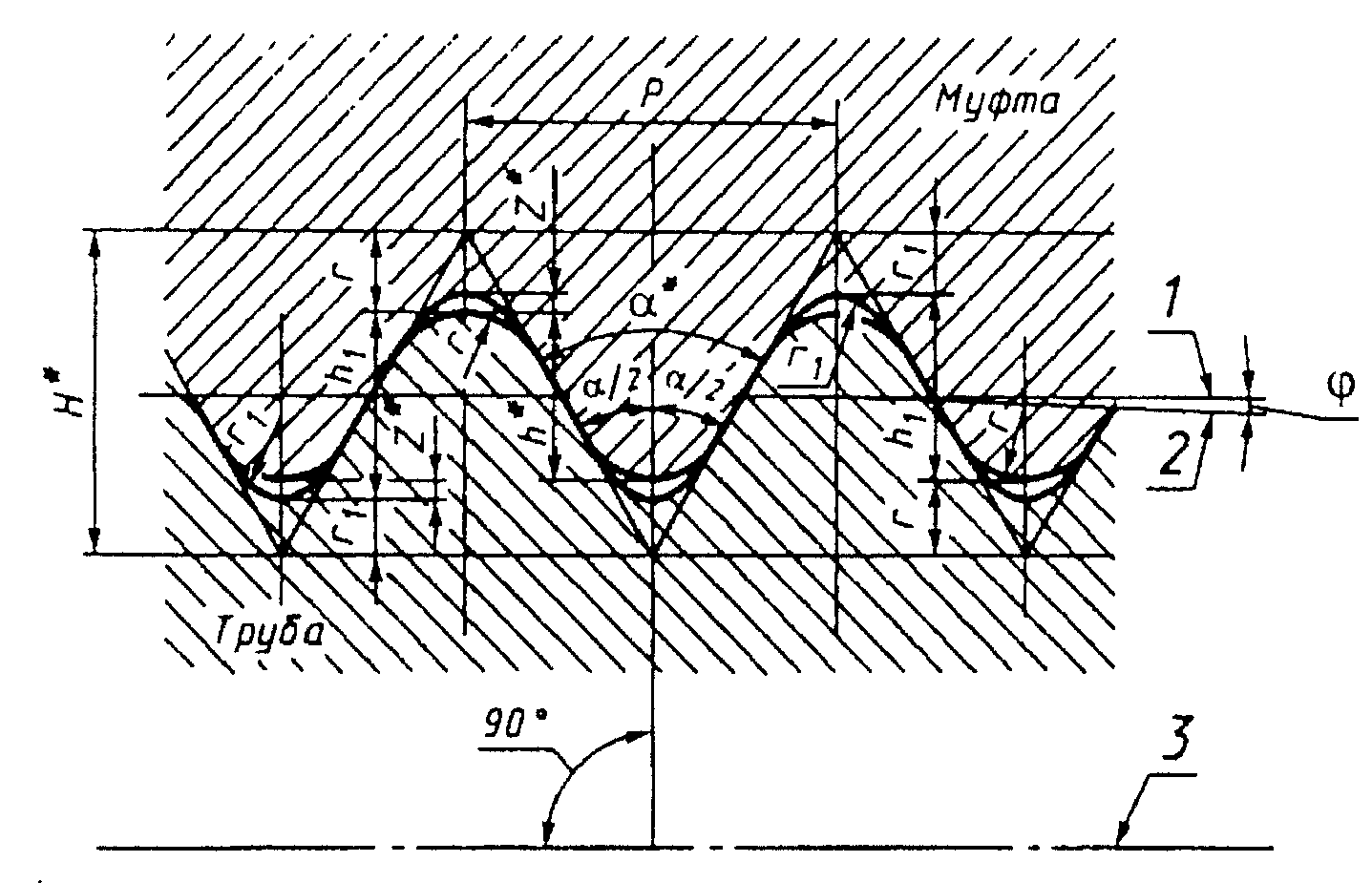

Черт. 1
Таблица 2
Размеры, мм
Условный диаметр трубы | Труба | Муфта | |||||
Наружный диаметр D | Толщина стенки s | Внутренний диаметр d | Масса 1 м, кг | Наружный диаметр Dм | Длина Lм | Масса | |
33 | 33,4 | 3,5 | 26,4 | 2,6 | 42,2 | 84 | 0,4 |
42 | 42,2 | 3,5 | 35,2 | 3,3 | 52,2 | 90 | 0,6 |
48 | 48,3 | 4,0 | 40,3 | 4,4 | 55,9 | 96 | 0,5 |
60 | 60,3 | 5,0 | 50,3 | 6,8 | 73,0 | 110 | 1,3 |
73 | 73,0 | 5,5 | 62,0 | 9,2 | 88,9 | 132 | 2,4 |
7,0 | 59,0 | 11,4 | |||||
89 | 88,9 | 6,5 | 75,9 | 13,2 | 108,0 | 146 | 3,6 |
102 | 101,6 | 6,5 | 83,6 | 15,2 | 120,6 | 150 | 4,5 |
114 | 114,3 | 7,0 | 100,3 | 18,5 | 132,1 | 156 | 5,1 |
Примечание. По требованию потребителя трубы исполнения Б должны изготовляться до группы прочности Е включ. с термоупрочненными концами (ТУК) на расстоянии, превышающем длину резьбы L не менее чем на 50 мм.
Таблица 3
Размеры, мм
Условный диаметр трубы | Труба | Муфта | ||||||||
Наружный диаметр D | Толщина стенки s | Внутренний диаметр d | Наружный диаметр высаженной части Dв (пред. откл. +1,5) | Длина высаженной части lв min | Масса 1 м гладкой трубы, кг | Увеличение массы трубы вследствие высадки обоих концов, кг | Наружный диаметр Dм | Длина Lм | Масса, кг | |
27 | 26,7 | 3,0 | 20,7 | 33,4 | 40 | 1,8 | 0,1 | 42,2 | 84 | 0,4 |
33 | 33,4 | 3,5 | 26,4 | 37,3 | 45 | 2,6 | 0,1 | 48,3 | 90 | 0,5 |
42 | 42,2 | 3,5 | 35,2 | 46,0 | 51 | 3,3 | 0,2 | 55,9 | 96 | 0,7 |
48 | 48,3 | 4,0 | 40,3 | 53,2 | 57 | 4,4 | 0,4 | 63,5 | 100 | 0,8 |
60 | 60,3 | 5,0 | 50,3 | 65,9 | 89 | 6,8 | 0,7 | 77,8 | 126 | 1,5 |
73 | 73,0 | 5,5 | 62,0 | 78,6 | 95 | 9,2 | 0,9 | 93,2 | 134 | 2,8 |
7,0 | 59,0 | 11,4 | ||||||||
89 | 88,9 | 6,5 | 75,9 | 95,2 | 102 | 13,2 | 1,3 | 114,3 | 146 | 4,2 |
8,0 | 72,9 | 16,0 | ||||||||
102 | 101,6 | 6,5 | 88,6 | 108,0 | 102 | 15,2 | 1,4 | 127,0 | 154 | 5,0 |
114 | 114,3 | 7,0 | 100,3 | 120,6 | 108 | 18,5 | 1,6 | 141,3 | 160 | 6,3 |
Примечание. На внутренней полости трубы на расстоянии (
+ 25) мм от торца допускается технологическая конусность не более 1:50.
+ 25) мм от торца допускается технологическая конусность не более 1:50.
Таблица 4
Размеры, мм
Условный диаметр трубы | Труба | Муфта | |||||
Наружный диаметр D | Толщина стенки s | Внутренний диаметр d | Масса 1 м, кг | Наружный диаметр Dм | Длина Lм | Масса, кг | |
60 | 60,3 | 5,0 | 50,3 | 6,8 | 73,0 | 135 | 1,8 |
73 | 73,0 | 5,5 | 62,0 | 9,2 | 88,9 | 135 | 2,5 |
7,0 | 59,0 | 11,4 | |||||
89 | 88,9 | 6,5 | 75,9 | 13,2 | 108,0 | 155 | 4,1 |
8,0 | 72,9 | 16,0 | |||||
102 | 101,6 | 6,5 | 88,6 | 15,2 | 120,6 | 155 | 5,1 |
114 | 114,3 | 7,0 | 100,3 | 18,5 | 132,1 | 205 | 7,4 |
(Измененная редакция, Изм. N 2).
Таблица 5
Размеры, мм
Условный диаметр трубы | Наружный диаметр D | Толщина стенки s | Внутренний диаметр d | Наружный диаметр высаженной части Dв (пред. откл. +/- 0,5) | Внутренний диаметр в плоскости торца ниппельного конца Dвн max | Внутренний диаметр в конце высаженной части dв | Длина высаженной части lв min | Масса 1 м гладкой трубы, кг | Увеличение массы трубы вследствие высадки обоих концов, кг |
60 | 60,3 | 5,0 | 50,3 | 71 | 53,5 | 48,3 | 95 | 6,8 | 1,8 |
73 | 73,0 | 5,5 | 62,0 | 84 | 65,5 | 60,0 | 100 | 9,2 | 2,2 |
7,0 | 59,0 | 86 | 63,0 | 57,0 | 11,4 | 2,6 | |||
89 | 88,9 | 6,5 | 75,9 | 102 | 79,5 | 73,9 | 100 | 13,2 | 3,2 |
8,0 | 72,9 | 104 | 77,0 | 70,9 | 16,0 | 3,7 | |||
102 | 101,6 | 6,5 | 88,6 | 116 | 92,0 | 86,6 | 100 | 15,2 | 4,0 |
114 | 114,3 | 7,0 | 100,3 | 130 | 104,0 | 98,3 | 100 | 18,5 | 4,8 |
Примечание к табл. 2 - 5. При вычислении массы плотность стали принята равной 7,85 г/см3. Масса 1 м в таблицах 2 - 5 приведена для труб без резьбы. Масса 1 м трубы, масса муфты и увеличение массы трубы вследствие высадки обоих концов приведены для справок.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
1.3. Трубы всех типов исполнения А должны изготовляться длиной 10 м. Предельные отклонения +/- 5%.
Трубы всех типов исполнения Б должны изготовляться двух групп длин:
1-я группа - от 5,5 до 8,5 м;
2-я " св. 8,5 " 10,0 м.
По требованию потребителя допускается изготовление труб исполнения А в диапазоне групп длин исполнения Б.
Длину трубы определяют расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.
(Измененная редакция, Изм. N 2).
1.4. Предельные отклонения по размерам и массе труб и муфт устанавливают следующие:
Исполнение А
- условным диаметром до 102 мм ............ +/- 0,8 мм
" " 114 мм ............ +/- 0,9 мм
Исполнение Б
+0,8
- условными диаметрами от 27 до 48 мм...... мм
-0,2
+1,0
" " " 60 " 89 мм ..... мм
-0,5
+1,2
- условным диаметром 102 и 114 мм ......... мм
-0,5
Допускается увеличение предельного плюсового отклонения наружного диаметра трубы до 1 мм за высаженными концами на длине не более:
100 мм - для труб с муфтами - В;
150 мм " " НКБ.
Концы труб (гладких и НКМ) должны выполняться так, чтобы обеспечивать минимальную длину резьбы с полным профилем без черновин, указанную в п. 2.18, и минимальную толщину стенки в плоскости торца трубы, указанную в примечаниях к табл. 10 и 14;
б) по толщине стенки ................................. -12,5%,
если в заказе не указано меньшее предельное отклонение.
Плюсовое отклонение ограничивается массой трубы;
в) по наружному диаметру муфт ...................... +/- 1,0%;
г) по длине муфт ................................... +/- 2 мм;
д) по массе:
+6,5
- для отдельной трубы .................. % (исполнение А)
-3,5
- для партии труб ...................... -1,75% (исполнение А)
(массой не менее 60 т)
+8,0
- для отдельной трубы .................. % (исполнение Б)
-0,6
Если трубы изготовляют толщиной стенки с минусовым предельным
отклонением, равным или менее 10,0%, то плюсовое предельное
отклонение массы отдельной трубы увеличивают до +10,0%.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечание. Для труб исполнения А массой менее 60 т предельные отклонения для партии труб не регламентируют.
(Измененная редакция, Изм. N 3).
1.5. На концевых участках, равных одной трети длины трубы, не допускается отклонение от прямолинейности более 1 мм на 1 м длины.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Абзац исключен с 01.10.2023. - Изменение N 4, введенное в действие Приказом Росстандарта от 17.07.2023 N 548-ст.
1.6. Условное обозначение труб должно включать: тип трубы (кроме гладких труб), условный диаметр трубы, толщину стенки, группу прочности и обозначение настоящего стандарта.
Условное обозначение муфт должно включать: тип трубы (кроме муфт к гладким трубам), условный диаметр, группу прочности и обозначение настоящего стандарта.
Примеры условных обозначений
Трубы из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм и муфты к ним:
60 х 5 - Е ГОСТ 633-80 - для гладких труб;
60 - Е ГОСТ 633-80 - для муфт к этим трубам;
В - 60 х 5 - Е ГОСТ 633-80 - для труб с высаженными наружу концами;
В - 60 - Е ГОСТ 633-80 - для муфт к этим трубам;
НКМ - 60 х 5 - Е ГОСТ 633-80 - для гладких высокогерметичных труб;
НКМ - 60 - Е ГОСТ 633-80 - для муфт к этим трубам;
60 х 5 - ТУК - Е ГОСТ 633-80 - для гладких труб с термоупрочненными концами.
Трубы безмуфтовые с высаженными наружу концами из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм:
НКБ - 60 х 5 - Е ГОСТ 633-80
Примечание. Для труб и муфт исполнения А после обозначения стандарта ставят букву А.
2.1. Трубы и муфты должны изготовляться в соответствии с требованиями настоящего стандарта и по технологическим регламентам, утвержденным в установленном порядке.
2.2. На наружной и внутренней поверхности труб и муфт не должно быть плен, раковин, закатов, расслоений, трещин и песочин.
Допускается вырубка и зачистка указанных дефектов при условии, что их глубина не превышает предельного минусового отклонения по толщине стенки для труб, по наружному диаметру для муфт. Заварка, зачеканка или заделка дефектных мест не допускается.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
В местах, где толщина стенки может быть измерена непосредственно, глубина дефектных мест может превышать указанную величину при условии сохранения минимальной толщины стенки, определяемой как разность между номинальной толщиной стенки трубы и предельным для нее минусовым отклонением.
Допускаются отдельные незначительные забоины, вмятины, риски, тонкий слой окалины и другие дефекты, обусловленные способом производства, если они не выводят толщину стенки труб и наружный диаметр муфт за пределы минусовых отклонений.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.3. Место перехода высаженной части труб к ее части с толщиной стенки s не должно иметь резких уступов.
На внутренней поверхности высаженных наружу концов труб с муфтами не должно быть более трех дефектных мест (незаполнение металлом и ремонт дефектов), протяженность каждого из которых по окружности не должна быть более 25 мм, шириной - более 15 мм и глубиной - более 2 мм.
На наружной и внутренней поверхностях высаженных наружу концов безмуфтовых труб на расстоянии менее 85 мм от торца дефекты, указанные в п. 2.2, не допускаются. На расстоянии св. 85 мм не должно быть более трех дефектных мест (незаполнения металлом и ремонт дефектов), протяженность каждого из которых не должна быть более 1/3 длины окружности, шириной - более 15 мм и глубиной - более 2 мм.
Толщина стенки в переходной части всех труб с высаженными наружу концами не должна быть менее минимально допустимой толщины стенки гладкой части трубы.
2.4. Массовая доля серы и фосфора в стали не должна быть более 0,045% каждого.
2.5. Трубы и муфты должны изготовляться из стали одной и той же группы прочности из указанных в табл. 6.
Таблица 6
Наименование показателя | Норма механических свойств для стали группы прочности | ||||||
Д | К | Е | Л | М | Р | ||
Исполнение | |||||||
А | Б | ||||||
Временное сопротивление  , не менее, МПа (кгс/мм2) | 655 (66,8) | 638 (65,0) | 687 (70,0) | 689 (70,3) | 758 (77,3) | 823 (83,9) | 1000 (101,9) |
Предел текучести  : | |||||||
- не менее, МПа (кгс/мм2) | 379 (38,7) | 373 (38,0) | 491 (50,0) | 552 (56,2) | 654 (66,8) | 724 (73,8) | 930 (94,9) |
- не более, МПа (кгс/мм2) | 552 (56,2) | - - | - - | 758 (77,3) | 862 (87,9) | 921 (93,9) | 1137 (116,0) |
Относительное удлинение  , %, не менее | 14,3 | 16,0 | 12,0 | 13,0 | 12,3 | 11,3 | 9,5 |
Примечание. Для труб из стали группы прочности Д исполнения Б максимальное значение предела текучести не ограничено.
(Измененная редакция, Изм. N 2).
2.6. Трубы гладкие и муфты к ним и трубы гладкие высокогерметичные и муфты к ним группы прочности К и выше, трубы с высаженными наружу концами и муфты к ним и трубы безмуфтовые с высаженными наружу концами всех групп прочности должны быть подвергнуты термической или термомеханической обработке. Допускается проводить термическую обработку труб и муфт групп прочности К и Е с прокатного нагрева.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.7. Трубы должны выдерживать испытание на сплющивание. Расстояние между параллельными плоскостями после испытания не должно быть более указанного в табл. 7.
Таблица 7
Группа прочности | Отношение диаметра к толщине стенки D/s | Расстояние между параллельными плоскостями, мм |
Д | 16 и более | 0,65 D |
К, Е | 0,70 D | |
Л | 0,75 D | |
Д | Менее 16 | (0,98 - 0,02 D/s) D |
К, Е | (1,28 - 0,03 D/s) D | |
Л | (1,23 - 0,03 D/s) D |
Примечание. Расстояние между параллельными плоскостями для труб групп прочности М и Р устанавливают по согласованию изготовителя с потребителем.
2.8. Резьбы и уплотнительные конические расточки муфт должны быть оцинкованы или фосфатированы.
2.9. Каждая труба гладкая, гладкая высокогерметичная и с наружу высаженными концами должна быть снабжена муфтой, закрепленной на муфтонаверточном станке на одном из ее концов. По требованию потребителя допускается поставка муфт без труб.
(Измененная редакция, Изм. N 2).
2.10. При свинчивании труб с муфтами должна применяться смазка или другие уплотнители, обеспечивающие герметичность соединения и предохраняющие его от задиров и коррозии.
2.11. С целью предохранения от коррозии при транспортировании наружная поверхность каждой трубы и муфты должна быть окрашена.
По требованию потребителя допускается изготовление труб и муфт без окраски или с покрытием нейтральной смазкой.
По требованию потребителя трубы исполнения А должны изготовляться с защитными покрытиями внутренней поверхности, предотвращающими отложения парафина и коррозию. Покрытия выполняют в соответствии с технической документацией, утвержденной в установленном порядке.
(Измененная редакция, Изм. N 2).
2.12. Трубы с навинченными муфтами, а также трубы безмуфтовые с высаженными наружу концами должны выдерживать испытание внутренним гидростатическим давлением, величина которого указана в табл. 8.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Таблица 8
Величины испытательных гидростатических давлений труб
(в ред. Изменения N 4, введенного в действие
Приказом Росстандарта от 17.07.2023 N 548-ст)
Условный диаметр трубы, мм | Толщина стенки, мм | Давление для труб из стали групп прочности, МПа (кгс/см2) | ||||||
Д | К | Е | Л | М | Р | |||
Исполнение | ||||||||
А | Б | |||||||
27 | 3,0 | 67,2 (685) | 66,2 (675) | 87,3 (890) | 98,1 (1000) | - - | - - | - - |
33 | 3,5 | 64,3 (655) | 63,3 (645) | 83,4 (850) | 93,7 (955) | - - | - - | - - |
42 | 3,5 | 50,5 (515) | 49,5 (505) | 65,2 (665) | 73,6 (750) | - - | - - | - - |
48 | 4,0 | 50,5 (515) | 49,5 (505) | 65,2 (665) | 73,6 (750) | - - | - - | - - |
60 | 5,0 | 50,5 (515) | 49,5 (505) | 65,2 (665) | 73,6 (750) | 87,3 (890) | 96,6 (985) | 122,6 (1250) |
73 | 5,5 | 45,6 (465) | 45,1 (460) | 59,4 (605) | 66,7 (680) | 79,0 (805) | 87,3 (890) | 112,3 (1145) |
7,0 | 57,9 (590) | 57,4 (585) | 75,0 (765) | 84,9 (865) | 100,6 (1025) | 110,9 (1025) | 112,6 (1250) | |
89 | 6,5 | 44,1 (450) | 43,7 (445) | 57,4 (585) | 64,7 (660) | 76,5 (780) | 84,4 (860) | 108,9 (1110) |
8,0 | 54,4 (555) | 53,5 (545) | 70,6 (720) | 79,5 (810) | 94,2 (960) | 104,0 (1060) | 122,6 (1250) | |
102 | 6,5 | 38,7 (395) | 38,3 (390) | 50,0 (510) | 56,4 (575) | 66,7 (680) | 73,6 (750) | 95,2 (970) |
114 | 7,0 | 37,3 (380) | 36,8 (375) | 48,1 (490) | 54,4 (555) | 64,3 (655) | 71,1 (725) | 91,2 (930) |
Примечания
1. Если расчетное давление (p) превышает 68,6 МПа (700 кгс/см2), испытательное давление принимают равным 68,6 МПа (700 кгс/см2). По требованию потребителя испытательное давление принимают равным расчетному давлению, но не более 122,6 МПа (1250 кгс/см2).
2. По согласованию изготовителя с потребителем для труб гладких и с высаженными наружу концами и муфт к ним исполнения Б групп прочности Д и К испытательное давление ограничивается величиной 19,7 МПа (200 кгс/см2) и для групп прочности Е и выше - 29,4 МПа (300 кгс/см2).
Величину гидростатического давления (p) вычисляют по формуле
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
кгс/см2,
МПа,где s - номинальная толщина стенки, мм;
D - номинальный наружный диаметр трубы, мм;
R - допускаемое напряжение, кгс/мм2 (МПа), принимаемое равным 0,8
.
.(Измененная редакция, Изм. N 2).
2.13. Основные параметры и размеры резьбовых соединений труб гладких и с высаженными наружу концами и муфт к ним
2.13.1. Форма и размеры профиля резьбы труб и муфт к ним должны соответствовать указанным на черт. 5 и в табл. 9.
---------------------------------
<*> Размеры для справок.
1 - линия, параллельная оси резьбы;
2 - линия среднего диаметра резьбы; 3 - ось резьбы
Черт. 5
Размеры, мм
Параметр резьбы | Норма | |
Число ниток на длине 25,4 мм | ||
10 | 8 | |
Шаг резьбы P | 2,540 | 3,175 |
Высота исходного профиля H* | 2,200 | 2,750 |
Высота профиля h1 |  |  |
Рабочая высота профиля h* | 1,336 | 1,734 |
Угол профиля  | 60° | |
Угол наклона стороны профиля  | (30 +/- 1)° | |
Радиус закругления: | ||
- вершины профиля r | 0,432+0,0452 | 0,508+0,045 |
- впадины профиля r1 | 0,356-0,045 | 0,432-0,045 |
Зазор z* | 0,076 | |
Угол уклона  | 1°47'24" | |
Конусность  | 1:16 | |
Примечания
1. Шаг резьбы P измеряют параллельно оси резьбы трубы и муфты.
2. Предельные отклонения величины радиусов r и r1 даны для проектирования резьбообразующего инструмента и контролю не подвергают.
2.13.2. Размеры резьбовых соединений гладких труб и муфт к ним должны соответствовать указанным на черт. 6 и в табл. 10, а труб с высаженными наружу концами и муфт к ним - на черт. 6 и в табл. 11.
Примечание. Размер
приведен для труб с высаженными наружу концами.
приведен для труб с высаженными наружу концами.
--------------------------------
<*> Размеры для справок.
1 - конец сбега резьбы; 2 - нитки со срезанными вершинами;
3 - основная плоскость; 4 - линия среднего диаметра резьбы
(в ред. Изменения N 4, введенного в действие
Приказом Росстандарта от 17.07.2023 N 548-ст)
Таблица 10
мм
Условный диаметр трубы | Наружный диаметр трубы D | Шаг резьбы P | Средний диаметр резьбы в основной плоскости  | Диаметр резьбы в плоскости торца трубы | Длина резьбы трубы | Внутренний диаметр резьбы в плоскости торца муфты  | Диаметр цилиндрической выточки муфты (пред. откл. +0,8) d0 | Глубина выточки муфты l0 (пред. откл.  ) | Ширина торцовой плоскости муфты Bmin | Расстояние от торца муфты до конца сбега резьбы на трубе при свинчивании вручную (натяг) A | ||||
общая (до конца сбега) L | до основной плоскости l* | сбег l1max | ||||||||||||
наружный  | внутренний  | |||||||||||||
Номин. | Пред. откл. | |||||||||||||
33 | 33,4 | 2,540 | 32,065 | 32,382 | 29,568 | 29 | +/- 2,5 | 16,3 | 8 | 31,210 | 35,0 | 8,0 | 2,0 | 5,0 |
42 | 42,2 | 40,828 | 40,948 | 38,124 | 32 | 19,3 | 39,973 | 43,8 | 2,5 | |||||
48 | 48,3 | 46,924 | 46,866 | 44,042 | 35 | 22,3 | 46,069 | 49,9 | 1,5 | |||||
60 | 60,3 | 58,989 | 58,494 | 55,670 | 42 | 29,3 | 58,134 | 61,9 | 4,0 | |||||
73 | 73,0 | 71,689 | 70,506 | 67,682 | 53 | 40,3 | 70,834 | 74,6 | 5,5 | |||||
89 | 88,9 | 87,564 | 85,944 | 83,120 | 60 | 47,3 | 86,709 | 90,5 | 6,5 | |||||
102 | 101,6 | 3,175 | 99,866 | 98,519 | 94,899 | 62 | +/- 3,2 | 49,3 | 10 | 98,519 | 103,2 | 9,5 | 6,5 | 6,5 |
114 | 114,3 | 112,566 | 111,031 | 107,411 | 65 | 52,3 | 111,219 | 115,9 | 6,0 | |||||
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечания
1. Концом сбега резьбы считают точку пересечения образующей конуса сбега резьбы с образующей цилиндра, диаметр которого равен наружному диаметру трубы.
2. Допускается коническая выточка у торца муфты, образующая которой параллельна образующей конуса резьбы. Наименьший диаметр конической выточки должен быть равен
цилиндрической выточки.
цилиндрической выточки.3. Минимальную толщину стенки под резьбой в плоскости торца трубы (t) вычисляют по формуле
(с округлением до 0,1 мм),
(с округлением до 0,1 мм),где s - номинальная толщина стенки, мм;
D - номинальный наружный диаметр трубы, мм;
- внутренний диаметр резьбы в плоскости торца трубы, мм;
- величина верхнего предельного отклонения наружного диаметра трубы, мм, указанная в п. 1.4а.Если величина t, вычисленная по вышеприведенной формуле, окажется менее 1,0 мм для труб с условным диаметром до 48 мм включ. и менее 2,0 мм - для остальных диаметров труб, то величина t должна приниматься равной 1,0 мм.
(Измененная редакция, Изм. N 2).
Таблица 11
и муфт к ним
мм
Условный диаметр трубы | Наружный диаметр высаженной части Dв (пред. откл. +1,5) | Шаг резьбы P | Средний диаметр резьбы в основной плоскости  | Диаметр резьбы в плоскости торца трубы | Длина резьбы трубы | Внутренний диаметр резьбы в плоскости торца муфты  | Диаметр цилиндрической выточки муфты d0 (пред. откл. +0,8) | Глубина выточки муфты l0 (пред. откл.  ) | Ширина торцовой плоскости муфты Bmin | Расстояние от торца муфты до конца сбега резьбы на трубе при свинчивании вручную (натяг) A | ||||
общая (до конца сбега) L | до основной плоскости l* | сбег l1max | ||||||||||||
наружный  | внутренний  | |||||||||||||
номин. | пред. откл. | |||||||||||||
27 | 33,4 | 2,540 | 32,065 | 32,383 | 29,568 | 29 | +/- 2,5 | 16,3 | 8 | 31,210 | 35,0 | 8,0 | 2,0 | 5,0 |
33 | 37,3 | 35,970 | 36,100 | 33,276 | 32 | 19,3 | 35,115 | 38,9 | 3,0 | |||||
42 | 46,0 | 44,701 | 44,643 | 41,819 | 35 | 22,3 | 43,846 | 47,6 | 2,5 | |||||
48 | 53,2 | 51,845 | 51,662 | 48,833 | 37 | 24,3 | 50,990 | 54,8 | 2,5 | |||||
60 | 65,9 | 3,175 | 64,148 | 63,551 | 59,931 | 50 | +/- 3,2 | 37,3 | 10 | 62,801 | 67,5 | 9,5 | 3,5 | 6,5 |
73 | 78,6 | 76,848 | 76,001 | 72,381 | 54 | 41,3 | 75,501 | 80,2 | 4,5 | |||||
89 | 95,2 | 93,516 | 92,294 | 88,674 | 60 | 47,3 | 92,169 | 96,9 | 6,5 | |||||
102 | 108,0 | 106,216 | 104,744 | 101,124 | 64 | 51,3 | 104,869 | 109,6 | 6,5 | |||||
114 | 120,6 | 118,916 | 117,256 | 113,636 | 67 | 54,3 | 117,569 | 122,3 | 7,5 | |||||
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечания
1. Концом сбега резьбы считают точку пересечения образующей конуса сбега резьбы с образующей цилиндра, диаметр которого равен наружному диаметру высаженной части.
2. Допускается коническая выточка у торца муфты, образующая которой параллельна образующей конуса резьбы. Наименьший диаметр конической выточки должен быть равен d0 цилиндрической выточки.
2.13.3. Предельные отклонения от номинальных размеров резьбы должны соответствовать указанным в табл. 12.
Таблица 12
мм
Пред. откл. | |||
шага резьбы | конусности резьбы | ||
на длине 25,4 | на всей длине резьбы с полным профилем | трубы | муфты |
+/- 0,075 | +/- 0,120 | +0,36 -0,22 | +0,22 -0,36 |
Примечания
1. Предельные отклонения шага резьбы на длине, не превышающей 25,4 мм, допускаются для расстояния между любыми двумя нитками с полным профилем. Для расстояния между нитками более 25,4 мм допускается увеличение предельных отклонений пропорционально увеличению расстояния, но не свыше указанных в таблице для всей длины резьбы с полным профилем.
2. Предельные отклонения конусности (отклонения от разности двух диаметров) приняты на длине резьбы 100 мм и относятся к среднему диаметру резьбы трубы и муфты.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.13.4. Натяг резьбы муфты по резьбовому калибру-пробке должен быть равен натягу А (см. черт. 7 и табл. 10 и 11), принятому для свинчивания муфт с трубами вручную. Предельные отклонения... +/- P1.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечание. Величина P1 соответствует шагу резьбы и принята равной 2,5 мм (для труб и муфт с шагом резьбы 2,540 мм) и 3,2 мм (для труб и муфт с шагом резьбы 3,175 мм).
1 - измерительная плоскость резьбового калибра-кольца;
2 - резьбовой калибр-кольцо; 3 - труба;
4 - резьбовой калибр-пробка; 5 - муфта;
6 - измерительная плоскость резьбового калибра-пробки
Черт. 7
2.13.5. Натяг резьбы трубы
по резьбовому калибру-кольцу должен быть равен величине P1. Предельные отклонения... +/- P1.
по резьбовому калибру-кольцу должен быть равен величине P1. Предельные отклонения... +/- P1.2.13.6. Натяг А (см. черт. 6 и табл. 10 и 11) является расчетным натягом при свинчивании вручную трубы и муфты с номинальными параметрами резьбы и исходным натягом перед свинчиванием на станке, при этом контролю не подвергается.
(п. 2.13.6 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.13.7. После свинчивания трубы и муфты на станке расстояние от свободного торца муфты до торца трубы, измеренное внутри муфты, должно быть равно (Lфм - L), где Lфм - фактическая длина муфты, L - номинальная общая длина резьбы трубы (до конца сбега). Предельные отклонения - +/- 2P1.
(п. 2.13.7 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.13.8. Для выхода резьбообразующего инструмента на середине муфты может быть проточена канавка на глубину, не превышающую высоту профиля
более чем на 0,5 мм. Канавка не должна иметь острых углов (подрезов). При отсутствии канавки допускается перерез встречных ниток на расстоянии не свыше (13 - P) мм, считая от середины муфты в обе стороны.
более чем на 0,5 мм. Канавка не должна иметь острых углов (подрезов). При отсутствии канавки допускается перерез встречных ниток на расстоянии не свыше (13 - P) мм, считая от середины муфты в обе стороны.2.14. Основные параметры и размеры соединений гладких высокогерметичных труб и муфт к ним - НКМ
2.14.1. Формы и размеры профиля резьбы труб с условным диаметром от 60 до 102 мм и муфт к ним должны соответствовать указанным на черт. 8 и в табл. 13, а для труб с условным диаметром 114 мм и муфт к ним - на черт. 9 и в табл. 13.
--------------------------------
<*> Размеры для справок.
1 - ось резьбы трубы НКМ и ниппельного конца трубы НКБ;
2 - линия, параллельная оси резьбы трубы НКМ и ниппельного
конца трубы НКБ; 3 - ось резьбы муфты НКМ и раструбного
конца трубы НКБ; 4 - линия, параллельная оси резьбы
муфты НКМ и раструбного конца трубы НКБ
(Измененная редакция, Изм. N 3).
Размеры, мм
Параметр резьбы | Норма | |
для труб НКМ с условным диаметром от 60 до 102 мм и муфт к ним и труб НКБ всех диаметров | для труб НКМ с условным диаметром 114 мм и муфт к ним | |
Шаг резьбы P | 4,233 | 5,080 |
Высота профиля h1: | ||
- наружная резьба | 1,20+0,05 | 1,60 +/- 0,03 |
- внутренняя резьба | 1,30+0,05 | 1,60 +/- 0,03 |
Угол профиля  | 33° | 13° |
Угол наклона стороны профиля: | ||
 | (3 +/- 1)° | (3 +/- 1)° |
 | (30 +/- 1)° | (10 +/- 1)° |
Радиус округления профиля: | ||
r | - | 0,20+0,05 |
r1 | 0,20-0,05 | 0,20-0,05 |
r2 | 0,25-0,05 | - |
r3 | - | 0,80+0,05 |
r4 | - | 0,80-0,05 |
Ширина фаски c | 0,30+0,05 | - |
Ширина вершины профиля: | ||
b* | 1,659 | 2,29 |
 | 1,600 | 2,29 |
Ширина впадины профиля: | ||
b2 | 1,800+0,05 | 2,43+0,05 |
b3 | 1,794+0,05 | 2,43+0,05 |
Угол наклона  | 2°23'09" | 1°47'24" |
Конусность  | 1:12 | 1:16 |
Примечания
1. Шаг резьбы P измеряют параллельно оси резьбы трубы и муфты.
2. Все предельные отклонения на элементы профиля резьбы за исключением предельных отклонений на углы наклона сторон и высоту профиля даны для проектирования резьбообразующего инструмента и контролю не подвергают.
3. Высота профиля наружной резьбы
труб НКБ обеспечивается за счет соответствующего положения гладкого и резьбовых калибров-колец и контролю не подвергают.
труб НКБ обеспечивается за счет соответствующего положения гладкого и резьбовых калибров-колец и контролю не подвергают.4. Допускается замена фасок с радиусом скругления
мм (кроме наружной резьбы труб НКБ).
мм (кроме наружной резьбы труб НКБ).
--------------------------------
<*> Размеры для справок.
1 - ось резьбы муфты; 2 - линия, параллельная оси резьбы
муфты; 3 - ось резьбы трубы; 4 - линия,
параллельная оси резьбы трубы
2.14.2. Размеры соединений должны соответствовать указанным на черт. 10 и в табл. 14 (для труб) и черт. 10 и в табл. 15 (для муфт).
(Измененная редакция, Изм. N 2, 3).
--------------------------------
<*> Размеры для справок.
1 - конец сбега резьбы; 2 - нитки со срезанными вершинами;
3 - основная плоскость; 4 - длина резьбы с полным профилем;
5 - сбег резьбы; 6 - расчетная плоскость
(в ред. Изменения N 4, введенного в действие
Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечание. Допускается замена фаски (35 +/- 5)° у торца муфты радиусом округления, не превышающим ширину фаски.
Таблица 14
Размеры, мм
Условный диаметр | Наружный диаметр D | Конусность К | Внутренний диаметр резьбы в основной плоскости  | Наружный диаметр резьбы в плоскости торца  | Диаметр уплотнительного конического пояска в плоскости торца  | Расстояния от торца до конца сбега резьбы L (пред. откл. -1) | Расстояние от торца до основной плоскости l* | Расстояние от торца до начала резьбы l1 | Длина уплотнительного конического пояска l2 | Сбег резьбы l3max | Глубина канавки f (пред. откл. +0,25) |
(пред. откл. -1) | |||||||||||
60 | 60,3 | 1:12 | 57,925 | 56,575 | 54,175 | 65 | 45 | 20 | 10 | 10 | 1,6 |
73 | 73,0 | 70,625 | 69,275 | 66,875 | 65 | 45 | |||||
89 | 88,9 | 86,500 | 84,317 | 81,917 | 75 | 55 | |||||
102 | 101,6 | 99,200 | 97,017 | 94,617 | 75 | 55 | |||||
114 | 114,3 | 1:16 | 111,100 | 110,175 | 106,375 | 98 | 66 | 29 | 14 | 13 | 2,0 |
Примечания
1. Концом сбега резьбы считают конец стороны впадины непрерывно исчезающей нитки, наиболее удаленный от торца трубы.
2. Минимальную толщину стенки уплотнительного конического пояска в плоскости торца трубы (t) вычисляют согласно формуле, приведенной в примечании 3 к табл. 10. За величину
принимают диаметр уплотнительного конического пояска в плоскости торца. Если величина t, вычисленная по формуле, окажется менее 1,8 мм, то величина t должна быть равна 1,8 мм, кроме труб диаметром 60 и 73 мм (толщиной стенки 5,5 мм), для которых величина t должна быть соответственно равна 1,2 и 1,5 мм.
принимают диаметр уплотнительного конического пояска в плоскости торца. Если величина t, вычисленная по формуле, окажется менее 1,8 мм, то величина t должна быть равна 1,8 мм, кроме труб диаметром 60 и 73 мм (толщиной стенки 5,5 мм), для которых величина t должна быть соответственно равна 1,2 и 1,5 мм.Соединения муфт к гладким высокогерметичным трубам - НКМ, мм
(таблица 15 в ред. Изменения N 4, введенного в действие
Приказом Росстандарта от 17.07.2023 N 548-ст)
Условный диаметр | Конусность K | Внутренний диаметр резьбы в основной плоскости  | Внутренний диаметр резьбы в плоскости торца  | Диаметр уплотнительной конической расточки в расчетной плоскости  | Диаметр фаски в плоскости торца d0 (пред. откл. +1,0) | Толщина стенки трубы s | Внутренний диаметр dм (пред. откл. +/- 0,5) | Расстояние от торца до упорного уступа L1 (пред. откл. +1,0) | Расстояние от торца до расчетной плоскости  | Длина резьбового конуса l5 (пред. откл. -1) | Длина резьбы с полным профилем l6 min | Расстояние от торца до основной плоскости  | Ширина торцовой плоскости Bmin |
60 | 1:12 | 57,925 | 59,225 | 54,475 | 62,5 | 5,0 | 50 | 63 | 57 | 53 | 43 | 15,6 | 3,5 |
73 | 70,625 | 71,875 | 67,125 | 75,0 | 5,5 | 62 | 63 | 57 | 53 | 43 | 15,0 | 5,0 | |
7,0 | 60 | ||||||||||||
89 | 86,500 | 87,700 | 82,117 | 91,0 | 6,5 | 74 | 73 | 67 | 63 | 53 | 14,4 | 6,5 | |
8,0 | 72,5 | ||||||||||||
102 | 99,200 | 100,350 | 94,767 | 104,0 | 6,5 | 88 | 73 | 67 | 63 | 53 | 13,8 | 6,0 | |
114 | 1:16 | 111,100 | 112,600 | 106,425 | 116,5 | 7,0 | 100 | 96 | 88 | 82 | 72 | 24,0 | 5,5 |
2.14.3. Предельные отклонения от номинальных размеров резьбы должны соответствовать указанным в табл. 16.
(Измененная редакция, Изм. N 3).
мм
Исполнение | Шаг резьбы | Пред. откл. | |||
шага резьбы | конусности резьбы | ||||
на длине 25,4 мм | на всей длине резьбы с полным профилем | наружной | внутренней | ||
А и Б | 4,233 | +/- 0,04 | +/- 0,08 | +0,15 | -0,15 |
А | 5,080 | +/- 0,05 | +/- 0,10 | +0,15 | -0,15 |
Б | +0,30 -0,20 | +0,20 -0,30 | |||
Примечания
1. Предельные отклонения шага резьбы на длине, не превышающей 25,4 мм, допускаются для расстояния между любыми двумя нитками с полным профилем. Для расстояния между нитками более 25,4 мм допускается увеличение предельных отклонений пропорционально увеличению расстояния, но не свыше указанных в таблице для всей длины резьбы с полным профилем.
2. Предельные отклонения конусности (отклонение от разности двух диаметров) приняты на длине резьбы 100 мм и относятся к внутреннему диаметру резьбы труб и наружному диаметру резьбы муфт.
(примечание 2 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.14.4. Предельные отклонения конусности на всей длине уплотнительного конического пояска труб и уплотнительной конической расточки муфт соответственно +/- 0,03 и +0,06 мм.
2.14.5. При определении натяга резьбы трубы измерительная плоскость калибров-колец должна находиться на расстоянии Н от торца трубы (черт. 11):
мм - натяг по резьбовому калибру-кольцу с полным и неполным профилем (для труб условным диаметром от 60 до 102 мм);
мм - натяг по гладкому калибру-кольцу (для труб условным диаметром от 60 до 102 мм);
мм - натяг по гладкому и резьбовому калибрам-кольцам (для труб условным диаметром 114 мм).(Измененная редакция, Изм. N 3).
1 - измерительная плоскость резьбового и гладкого
калибров-колец; 2 - резьбовой и гладкий калибры-кольца;
3 - труба; 4 - резьбовой калибр-пробка; 5 - гладкий
калибр-пробка; 6 - муфта; 7 - измерительная плоскость
резьбового калибра-пробки; 8 - измерительная плоскость
гладкого калибра-пробки; 9 - гладкий калибр-кольцо для
проверки труб с условным диаметром от 60 до 102 мм;
10 - гладкий калибр-кольцо для проверки труб с условным
диаметром 114 мм; 11 - измерительная плоскость
гладкого калибра-кольца
2.14.6. При определении величины диаметра уплотнительного конического пояска труб с условным диаметром от 60 до 102 мм измерительная плоскость гладкого калибра-кольца должна совпадать с торцом трубы или переходить за торец не более чем на величину H1 = 1,2 мм (см. черт. 11).
Для труб с условным диаметром 114 мм измерительная плоскость гладкого калибра-кольца должна совпадать с торцом трубы или не доходить до торца на величину H1 = 1,6 мм (см. черт. 11).
(Измененная редакция, Изм. N 2).
2.14.7. Натяг резьбы муфты по резьбовому калибру-пробке должен быть равен величине
(см. черт. 11):
(см. черт. 11):(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
мм - для муфт к трубам условным диаметром от 60 до 102 мм;
мм - для муфт к трубам условным диаметром 114 мм.Измерительная плоскость гладкого калибра-пробки при проверке резьбы муфты к трубам с условным диаметром от 60 до 102 мм должна совпадать с торцом муфты или утопать относительно торца муфты не более чем на H3 = 1,2 мм (см. черт. 11). При проверке резьбы муфт к трубам с условным диаметром 114 мм измерительная плоскость гладкого калибра-пробки должна утопать относительно торца муфты на величину H3 = 6,0 ... 8,5 мм (см. черт. 11).
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2.14.8. При определении величины диаметра уплотнительной конической расточки муфты измерительная плоскость гладкого калибра-пробки должна находиться от торца муфты на расстоянии
(см. черт. 11):
(см. черт. 11):(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
мм - для труб условными диаметрами 60 и 73 мм;
мм " " " " 89 и 102 мм;
мм " " условным диаметром 114 мм.(Измененная редакция, Изм. N 2).
2.14.9. Натяг Н5 (черт. 12) является расчетным натягом при свинчивании вручную трубы и муфты с номинальными параметрами резьбы и исходным натягом перед свинчиванием на станке, при этом контролю не подвергается:
4,4 мм - для труб условным диаметром 60 мм;
5,0 мм - " " " " 73 мм;
5,6 мм - " " " " 89 мм;
6,2 мм - " " " " 102 мм;
8,0 мм - " " " " 114 мм.
(п. 2.14.9 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
1 - конец сбега резьбы; 2 - соединение, свинченное вручную;
3 - соединение, свинченное на станке
Предельные отклонения... +/- 2 мм.
Допускается подбор муфт и концов труб по натягу.
2.14.10. После свинчивания трубы и муфты на станке должно быть обеспечено сопряжение торца трубы и упорного уступа муфты по всему периметру стыка упорных поверхностей (см. черт. 12). Допускается наличие зазора между упорными поверхностями трубы и муфты не свыше 0,5 мм (для исполнения Б).
2.14.11. Исключен с 01.10.2023. - Изменение N 4, введенное в действие Приказом Росстандарта от 17.07.2023 N 548-ст.
2.14.12. Исключен с 01.10.2023. - Изменение N 4, введенное в действие Приказом Росстандарта от 17.07.2023 N 548-ст.
2.15. Основные параметры и размеры соединений безмуфтовых труб с высаженными наружу концами - НКБ
2.15.1. Форма и размеры профиля резьбы ниппельного и раструбного концов труб должны соответствовать указанным на черт. 8 и в табл. 13.
2.15.2. Размеры соединений должны соответствовать указанным на черт. 13 и в табл. 17 (для ниппельного конца) и на черт. 13 и в табл. 18 (для раструбного конца).
(Измененная редакция, Изм. N 2, 3).
--------------------------------
<*> Размеры для справок.
1 - основная плоскость; 2 - сбег резьбы;
3 - расчетная плоскость
Таблица 17
с высаженными наружу концами - НКБ
мм
Условный диаметр трубы | Внутренний диаметр резьбы в основной плоскости  | Наружный диаметр большого основания резьбового конуса  | Наружный диаметр резьбы в плоскости торца  | Диаметр уплотнительного конического пояска в плоскости торца  | Расстояние от торца до упорного уступа A L (пред. откл. +0,5) | Расстояние от торца до начала сбега резьбы lmin | Расстояние от торца до основной плоскости  |
60 | 62,267 | 66 | 60,167 | 57,167 | 70 | 62 | 54 |
73 | 75,267 | 79 | 72,750 | 69,750 | 75 | 67 | 59 |
89 | 91,267 | 95 | 88,750 | 85,750 | 75 | 67 | 59 |
102 | 104,267 | 108 | 101,750 | 98,750 | 75 | 67 | 59 |
114 | 117,267 | 121 | 114,750 | 111,750 | 75 | 67 | 59 |
Таблица 18
с высаженными наружу концами - НКБ
мм
Условный диаметр трубы | Внутренний диаметр резьбы в основной плоскости  | Внутренний диаметр резьбы в плоскости торца  | Диаметр уплотнительной конической расточки в расчетной плоскости  | Диаметр конической выточки в плоскости торца  | Расстояние от торца до упорного уступа Г L1 (пред. откл. -0,5) | Расстояние от торца до расчетной плоскости  | Длина резьбового конуса l3 (пред. откл. +/- 0,5) | Длина резьбы с полным профилем l4 min |
60 | 62,267 | 63,4 | 57,30 | 65,8 | 70 | 66 | 60 | 50 |
73 | 75,267 | 76,5 | 69,80 | 78,8 | 75 | 72 | 65 | 55 |
89 | 91,267 | 92,4 | 85,80 | 94,8 | 75 | 72 | 65 | 55 |
102 | 104,267 | 105,4 | 98,80 | 107,8 | 75 | 72 | 65 | 55 |
114 | 117,267 | 118,4 | 111,80 | 120,8 | 75 | 72 | 65 | 55 |
Примечание. Конец сбега резьбы может находиться на фаске, расположенной между резьбой и уплотнительной конической расточкой (для труб с условным диаметром 114 мм).
2.15.3. Предельные отклонения от номинальных размеров резьбы должны соответствовать указанным в табл. 16.
2.15.4. Предельные отклонения конусности на всей длине уплотнительной конической расточки раструбного конца трубы и уплотнительного конического пояска ниппельного конца трубы соответственно +0,06 и +/- 0,03 мм.
2.15.5. При определении натяга резьбы ниппельного конца трубы измерительная плоскость гладкого и резьбовых калибров-колец с полным и неполным профилем должна находиться от торца трубы на расстоянии
мм (черт. 14).
мм (черт. 14).2.15.6. При определении величины диаметра уплотнительного конического пояска ниппельного конца трубы измерительная плоскость гладкого калибра-кольца должна совпадать с торцом трубы или не доходить до торца не более чем на 1,2 мм (см. черт. 14).
1 - измерительная плоскость резьбовых (с полным и неполным
профилем) и гладкого калибров-колец; 2 - резьбовой
(с полным и неполным профилем) и гладкий калибры-кольца;
3 - ниппельный конец трубы; 4 - гладкий калибр-кольцо;
5 - измерительная плоскость гладкого калибра-кольца
2.15.7. Натяг резьбы раструбного конца трубы по резьбовому калибру-пробке должен быть равен
мм (черт. 15).
мм (черт. 15).
1 - измерительная плоскость резьбового калибра-пробки;
2 - резьбовой калибр-пробка; 3 - раструбный конец трубы;
4 - измерительная плоскость гладкого калибра-пробки;
5 - гладкий калибр-пробка
Измерительная плоскость гладкого калибра-пробки при проверке резьбы раструбного конца трубы должна совпадать с торцом трубы или утопать относительно торца не более чем на 1,2 мм (см. черт. 15).
2.15.8. При определении величины диаметра уплотнительной конической расточки раструбного конца трубы измерительная плоскость гладкого калибра-пробки должна находиться от торца раструбного конца трубы на расстоянии H (см. черт. 15):
54 мм - для труб условным диаметром 60 мм;
59 мм - для остальных диаметров труб.
Предельное отклонение +1,2 мм.
2.15.9. При определении величины диаметра конической выточки раструбного конца трубы измерительная плоскость гладкого калибра-пробки должна совпадать с торцом трубы или не доходить до торца не более чем на 1,2 мм (см. черт. 15).
2.15.10. Упорные поверхности А, Б, В и Г должны быть перпендикулярны к оси резьбы. Предельное отклонение от перпендикулярности - 0,06 мм.
Предельное отклонение от плоскостности на ширине упорных поверхностей труб - 0,06 мм.
2.15.11. Оси резьб и оси уплотнительных конических поверхностей ниппельного и раструбного концов труб должны совпадать. Предельное отклонение от соосности - 0,04 мм.
2.15.12. Поверхность гладкой части резьбового конуса ниппельного конца трубы, расположенная за сбегом резьбы, должна являться продолжением поверхности, образованной вершинами профиля резьбы.
2.15.13. Не допускается разностенность в плоскости торцов Б и В более 1 мм.
2.15.14. Ширина упорных поверхностей А и Г должна быть не менее указанной в табл. 19.
Таблица 19
мм
Условный диаметр трубы | Толщина стенки | Минимальная ширина упорных поверхностей | |
А | Г | ||
60 | 5,0 | 1,75 | 2,00 |
73 | 5,5 7,0 | 1,75 2,75 | 2,25 3,50 |
89 | 6,5 8,0 | 2,75 3,75 | 3,25 4,50 |
102 | 6,5 | 3,25 | 3,50 |
114 | 7,0 | 3,75 | 4,00 |
2.15.15. На наружной поверхности цилиндрической части высаженных наружу ниппельного и раструбного концов диаметром
не допускаются черновины протяженностью более 1/4 окружности. Наличие черновин не должно выводить диаметр
за его предельные отклонения.
не допускаются черновины протяженностью более 1/4 окружности. Наличие черновин не должно выводить диаметр за его предельные отклонения.2.16. Оси резьб обоих концов муфты должны совпадать. Предельные отклонения от соосности: 0,75 мм в плоскости торца и 3 мм на длине 1 м. Допускается увеличение предельного отклонения от соосности в плоскости торца до 1 мм при одновременном уменьшении предельного отклонения на длине 1 м до 2 мм.
2.17. Поверхности резьбы, уплотнительных конических поверхностей, упорных торцов и уступов труб и муфт и конической выточки труб НКБ должны быть гладкими, без заусенцев, рванин и других дефектов, нарушающих их непрерывность и прочность, а также герметичность соединения.
Параметр шероховатости поверхности резьбы Rz по ГОСТ 2789 не должен быть более 20 мкм.
По согласованию изготовителя с потребителем для труб гладких и с высаженными наружу концами и муфт к ним исполнения Б допускается параметр шероховатости поверхности резьбы Rz по ГОСТ 2789 не более 40 мкм.
2.18. Нитки с черновинами по вершинам резьбы не допускаются на расстоянии менее (l - а) мм от торца трубы. Величина а равна 7,5 мм - для резьбы с шагом 2,54 мм; 8,5 мм - для резьбы с шагом 4,233 мм и 10,0 мм - для резьб с шагом 3,175 и 5,08 мм.
(Измененная редакция, Изм. N 3).
2.19. Предельная разность диаметров резьбы муфт и раструбных концов безмуфтовых труб в одном сечении (овальность) не должна быть более:
0,10 мм - для муфт и раструбных концов труб условным диаметром от 27 до 60 мм;
0,13 мм - для муфт и раструбных концов труб условным диаметром 73 и 89 мм;
0,15 мм - для муфт и раструбных концов труб условным диаметром 102 и 114 мм.
2.20. С целью обнаружения продольных дефектов трубы должны быть подвергнуты контролю неразрушающим методом.
2.21. Трубы должны проходить контроль шаблоном (оправкой) по внутреннему диаметру по всей длине.
(п. 2.21 введен Изменением N 4, введенным в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
3.1. Трубы предъявляются к приемке партиями.
Партия должна состоять из труб одного условного диаметра, одной толщины стенки и группы прочности, одного типа и одного исполнения и сопровождаться единым документом, удостоверяющим соответствие их качества требованиям настоящего стандарта и содержащим:
- наименование предприятия-изготовителя;
- условный диаметр труб и толщину стенки в миллиметрах, длину труб в метрах;
- группу длин (для труб исполнения Б), массу труб в килограммах;
- тип труб;
- вид исполнения (для труб исполнения А);
- группу прочности, номер плавки, массовую долю серы и фосфора для всех входящих в партию плавок;
- номера труб (от - до для каждой плавки);
- результаты испытаний;
- обозначение настоящего стандарта.
3.2. Проверке внешнего вида, величины дефектов и геометрических размеров и параметров, кроме указанных ниже в настоящем пункте, должна быть подвергнута каждая труба и каждая муфта партии.
Шаг резьбы (на длине 25,4 мм и на всей длине с полным профилем), углы наклона сторон профиля, конусность (на длине 25,4 мм или 12,7 мм) по среднему диаметру резьбы труб гладких и с высаженными наружу концами и муфт к ним, конусность (на длине 25,4 мм или 12,7 мм) по внутреннему диаметру резьбы труб НКМ и ниппельных концов труб НКБ и по наружному диаметру резьбы муфт НКМ и раструбных концов труб НКБ, высота профиля, перпендикулярность и плоскостность упорных поверхностей, соосность резьбы и уплотнительных конических поверхностей соединений труб НКБ и ширина упорного уступа Г труб НКБ, линейные и угловые размеры, указанные на черт. 6, 10, 13 и в табл. 10, 11, 14, 17, 18, должны проверяться периодически в объемах и сроках, указанных в документации изготовителя.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Проверке соосности резьб должно быть подвергнуто не менее 1% муфт от каждой партии.
Проверке шаблоном (оправкой) по внутреннему диаметру должна быть подвергнута каждая труба партии. Проверка труб НКБ должна быть проведена до высадки концов.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Проверка правильности свинчивания труб с муфтами на соответствие требованиям 2.13.7 должна быть проведена с периодичностью, установленной в документации изготовителя.
(абзац введен Изменением N 4, введенным в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
(Измененная редакция, Изм. N 3).
3.3. Проверке качества сопряжения торца трубы НКМ и упорного уступа муфты подвергают каждое соединение партии.
3.4. Проверка массы должна проводиться на каждой трубе партии исполнений А и Б.
Допускается для труб исполнения Б проверку массы не проводить. При этом трубы принимают по расчетной массе.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Муфты принимают по расчетной массе.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
(Измененная редакция, Изм. N 3).
3.5. Массовая доля серы и фосфора должна проверяться от каждой плавки. Для труб, изготовляемых из металла другого предприятия, массовая доля серы и фосфора должна удостоверяться документом о качестве предприятия-изготовителя металла.
3.6. Для проверки механических свойств металла отбирают по одной трубе и одной муфтовой заготовке каждого размера от каждой плавки.
3.7. Для проверки на сплющивание отбирают по одной трубе каждого размера от каждой плавки.
3.8. Испытанию внутренним гидростатическим давлением должна быть подвергнута каждая труба с навинченной и закрепленной на ней муфтой, а также каждая труба НКБ.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Испытание труб НКБ допускается проводить до нарезания резьбы после термической обработки.
3.9. Проверке неразрушающим методом на наличие продольных дефектов должна быть подвергнута каждая труба.
По требованию потребителя для труб исполнения Б групп прочности Д и К и исполнения А группы прочности Д допускается поставка труб без неразрушающего контроля.
(Измененная редакция, Изм. N 2).
3.10. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей, по нему проводят повторные испытания на удвоенной выборке от той же партии.
Результаты повторных испытаний распространяют на всю партию.
3.11. Контроль геометрических параметров и соосности резьбы, натягов калибрами, шероховатости и качества поверхности резьбовых соединений проводят до свинчивания труб с муфтами.
Не допускается проводить контроль резьбовых соединений после свинчивания трубы и муфты на станке и последующего развинчивания.
Примечание - После свинчивания на станке и развинчивания резьбовых соединений вследствие деформации, возникающей при свинчивании, отклонения геометрических параметров соединений могут быть более предельных отклонений, установленных настоящим стандартом.
(п. 3.11 введен Изменением N 4, введенным в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
3.12. Контроль геометрических параметров и соосности резьбы, натягов калибрами, шероховатости и качества поверхности муфт проводят до оцинкования и фосфатирования.
(п. 3.12 введен Изменением N 4, введенным в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
4.1. Осмотр наружной и внутренней поверхности труб и муфт производят визуально.
4.2. Глубина залегания дефектов должна проверяться надпиловкой или другим способом в одном-трех местах.
4.3. Проверка геометрических размеров и параметров труб и муфт должна осуществляться с помощью универсальных измерительных средств или специальных приборов, обеспечивающих необходимую точность измерения, в соответствии с технической документацией, утвержденной в установленном порядке.
4.4. Контроль труб шаблоном (оправкой) по внутреннему диаметру должен проводиться двойным жестким шаблоном или цилиндрической оправкой длиной 1250 мм и наружным диаметром, указанным в таблице 20.
(п. 4.4 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Таблица 20
мм
Условный диаметр трубы | Толщина стенки | Наружный диаметр шаблона (оправки) |
27 | 3,0 | 18,3 |
33 | 3,5 | 24,0 |
42 | 3,5 | 32,8 |
48 | 4,0 | 37,9 |
60 | 5,0 | 47,9 |
73 | 5,5 | 59,6 |
7,0 | 56,6 | |
89 | 6,5 | 72,7 |
8,0 | 69,7 | |
102 | 6,5 | 85,4 |
114 | 7,0 | 97,1 |
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Примечания
1. По согласованию изготовителя с потребителем трубы размерами 60 х 5 мм и 73 х 5,5 мм должны проверяться шаблонами (оправками) увеличенного диаметра 49,0 и 60,5 мм соответственно.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
2. Предельное отклонение диаметра шаблона (оправки) +0,25 мм.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
3. Трубы НКБ должны проверяться шаблонами (оправками), наружный диаметр которых на 2 мм меньше размера
, указанного в табл. 5.
, указанного в табл. 5.(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
(Измененная редакция, Изм. N 2).
4.5. (Исключен, Изм. N 2).
4.6. Отклонение от прямолинейности концевых участков труб проверяют по ГОСТ 26877 с помощью поверочной линейки по ГОСТ 8026 и набора щупов.
Допускается проверять отклонение от прямолинейности иными методами. В случае разногласий применяют метод контроля по ГОСТ 26877.
Отклонение от прямолинейности труб с высаженными наружу концами на высаженной части и переходном участке не проверяют.
(п. 4.6 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
4.7. Конусность резьбы проверяют специальными приборами, конусность уплотнительных конических поверхностей - специальными приборами или гладкими калибрами.
(п. 4.7 в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
4.8. Проверку толщины стенки под резьбой (t) проводят во впадине первой нитки, расположенной со стороны торца трубы.
4.9. Овальность резьбы муфт и раструбных концов труб НКБ должна проверяться неполной гладкой пробкой (лопаткой).
Примечание. Например, при проверке овальности резьбы муфт и раструбных концов труб с условным диаметром 73 и 89 мм разность расстояния в миллиметрах от торца пробки до торца муфты и раструбного конца при различных положениях пробки не должна превышать 0,13 мм х
.
.4.10. Для проверки совпадения осей резьбы обоих концов муфта должна навинчиваться на нарезанный цилиндрический стержень, точно выверенный и центрированный в патроне токарного станка или специального приспособления. В свободный конец муфты должен ввинчиваться другой цилиндрический, чисто обработанный стержень длиной не менее 250 мм.
Вращая муфту, определяют биение (удвоенную величину отклонения от соосности) стержня у торца муфты и у конца стержня индикатором часового типа с ценой деления 0,01 мм. Отсчет величины биения у конца стержня ведут от середины муфты.
4.11. Натяг резьбы труб гладких и с высаженными наружу концами должен проверяться резьбовым калибром-кольцом.
4.12. Натяг резьбы муфт к трубам гладким и с высаженными наружу концами должен проверяться резьбовым калибром-пробкой.
4.13. Натяг резьбы труб НКМ и ниппельных концов труб НКБ должен проверяться гладкими и резьбовыми калибрами-кольцами, а величина диаметра уплотнительного конического пояска - гладкими калибрами-кольцами.
4.14. Натяг резьбы муфт к трубам НКМ и раструбных концов труб НКБ должен проверяться гладкими и резьбовыми калибрами-пробками, а величина диаметра уплотнительной конической расточки и конической выточки - гладкими калибрами-пробками.
4.15. При проверке сопряжения торца трубы НКМ с упорным уступом муфты пластинчатый щуп толщиной 0,03 мм (для труб исполнения А) и толщиной 0,5 мм (для труб исполнения Б) не должен проходить по всему периметру стыка.
4.16. Проверка труб по массе должна проводиться на специальных средствах для взвешивания с точностью, обеспечивающей требования настоящего стандарта.
4.17. Для определения массовой доли серы и фосфата пробы отбирают при разливке стали по ГОСТ 7565.
4.18. Испытание на растяжение должно проводиться по ГОСТ 10006 на коротких продольных образцах.
Для проверки механических свойств металла от каждой отобранной трубы и муфтовой заготовки вырезают по одному образцу. Образцы должны вырезаться вдоль любого конца трубы и муфтовой заготовки методом, не вызывающим изменения структуры и механических свойств металла. Образцы всех труб с высаженными наружу концами должны вырезаться из высаженной части.
Допускается выпрямлять концы образца для захвата зажимами испытательной машины.
4.19. Испытание на сплющивание должно проводиться по ГОСТ 8695 на кольцевых образцах шириной 60 мм, отрезаемых от готовых труб (или до нарезания резьбы).
Образцы должны отрезаться от гладкой части трубы.
Допускается наличие фаски не более 1 х 45° на кольцевых образцах.
При испытании образцов труб группы прочности К и выше допускается преждевременное появление трещин или надрывов в плоскости наибольшего изгиба образца (по линии приложения силы).
4.20. Испытания труб гидростатическим давлением проводят по ГОСТ 3845 с выдержкой труб под давлением не менее 10 с.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
При испытании в стенке и резьбе трубы и муфты не должно обнаруживаться течи.
Трубы, у которых в соединении обнаружен пропуск воды, подлежат перенарезанию с последующим повторным гидростатическим испытанием.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
4.21. Проверка труб на наличие продольных дефектов неразрушающими методами контроля приведена в приложении 3.
5.1. Маркировка, упаковка, транспортирование и хранение должны соответствовать ГОСТ 10692 со следующими дополнениями.
5.1.1. На каждой трубе на расстоянии 0,4 - 0,6 м от ее конца, снабженного муфтой (или раструбного конца труб НКБ), должна быть четко нанесена маркировка ударным способом или накаткой:
- условный диаметр трубы в миллиметрах;
- номер трубы;
- группа прочности;
- толщина стенки в миллиметрах (для труб условными диаметрами 73 и 89 мм);
- товарный знак или наименование предприятия-изготовителя;
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
- месяц и год выпуска.
Место нанесения маркировки должно быть обведено или подчеркнуто устойчивой светлой краской.
Высота знаков маркировки, кроме маркировки товарного знака, должна быть 5 - 8 мм.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
При механическом способе нанесения маркировки труб допускается расположение ее в один ряд. Допускается на каждой трубе маркировать номер плавки.
(Измененная редакция, Изм. N 1).
5.1.2. Рядом с маркировкой ударным способом или накаткой на каждой трубе должна быть нанесена маркировка устойчивой светлой краской:
- условный диаметр трубы в миллиметрах;
- группа прочности (для гладких труб с термоупрочненными концами дополнительно маркируется "ТУК");
- толщина стенки в миллиметрах (для труб условными диаметрами 73 и 89 мм);
- длина трубы в сантиметрах;
- масса трубы в килограммах (наносят при контроле массы);
- тип трубы (кроме гладких труб);
- вид исполнения (при поставке труб исполнения А);
- наименование или товарный знак предприятия-изготовителя.
Высота знаков маркировки должна быть 20 - 50 мм.
Для труб условными диаметрами 27 - 48 мм вместо маркировки краской каждой трубы маркировку наносят ударным способом или накаткой на металлическую бирку, надежно прикрепляемую к каждому пакету. При этом маркируют общую длину и массу труб, находящихся в пакете.
(Измененная редакция, Изм. N 2).
5.1.3. На каждой муфте должна быть четко нанесена маркировка ударным способом или накаткой товарного знака предприятия-изготовителя, группы прочности и вида исполнения муфты (для муфт исполнения А).
5.1.4. Все знаки маркировки должны быть нанесены вдоль образующей трубы и муфты. Допускается наносить знаки маркировки перпендикулярно образующей способом накатки.
5.1.5. Резьба, упорные торцы и уступы и уплотнительные конические поверхности труб и муфт должны быть защищены от повреждений специальными резьбовыми металлическими, полимерными или комбинированными металлополимерными предохранительными деталями (кольцами и ниппелями).
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Кольца должны закрывать соединения труб и ниппельных концов труб НКБ на длине не менее L минус 3 нитки. Ниппели должны закрывать соединение муфт и раструбных концов труб НКБ на длине не менее 2/3 L.
Все кольца и ниппели должны выступать за края торцов труб и муфт не менее чем на 10 мм.
Конструкция колец и ниппелей должна обеспечивать возможность отвинчивания их.
При навинчивании колец и ниппелей резьба, упорные торцы и уступы и уплотнительные конические поверхности должны быть покрыты консервационной смазкой или резьбоуплотнительной смазкой, обладающей консервационными свойствами.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
(Измененная редакция, Изм. N 1).
5.1.6. При погрузке в одном вагоне должны быть трубы только одной партии. Трубы транспортируют в пакетах, прочно увязанных не менее чем в двух местах.
Масса пакета не должна превышать 5 т, а по требованию потребителя - 3 т.
Допускается отгрузка в одном вагоне пакетов труб разных партий, при условии их разделения.
(Измененная редакция, Изм. N 2).
5.1.7. При увязке труб в пакеты муфты на трубах и раструбные концы труб НКБ должны быть сориентированы в одну сторону.
Обязательное
Контроль труб на наличие продольных дефектов осуществляют по всей длине трубы перед нарезанием резьбы на оборудовании для неразрушающего контроля.
Настройку чувствительности оборудования выполняют по настроечному образцу, изготовленному из гладкой части трубы контролируемого размера и имеющему специальные искусственные дефекты.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Трубы, не выдержавшие испытаний неразрушающего контроля, должны быть забракованы. Допускается подвергать ремонту забракованные трубы с последующим проведением повторных испытаний.
Исполнение А
Неразрушающий контроль проводят одним из методов, указанных в таблице, с настройкой оборудования по искусственным дефектам размерами, указанными в таблице.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Метод контроля | Вид искусственного дефекта | |||
Продольный паз прямоугольного профиля на наружной поверхности | Сквозное радиальное отверстие | |||
Глубина, % номинальной толщины стенки, но не менее (0,3 +/- 0,05) мм | Ширина, мм, не более | Длина, мм, не более | Диаметр, мм | |
Ультразвуковой | 10,0 +/- 1,5 <*> | 1,0 | 50 | - |
Метод рассеяния магнитного потока | 10,0 +/- 1,5 <*> | 3,2 +/- 0,1 <**> | ||
Вихретоковый | 10,0 +/- 1,5 <*> | |||
<*> По требованию потребителя - (5,0 +/- 0,75)%, но не менее (0,3 +/- 0,05) мм, по согласованию между изготовителем и потребителем для контроля труб групп прочности Д, К, Е - (12,5 +/- 2,0)%, но не менее (0,6 +/- 0,05) мм. Примечание - При контроле методом рассеяния магнитного потока или вихретоковым методом вид искусственного дефекта выбирает изготовитель. | ||||
(таблица в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Дефекты, сигнал от которых превышает сигнал дефектоскопа, полученный при настройке по настроечному образцу, считают критическими; труба, содержащая критические дефекты, должна быть забракована. При настройке по искусственному дефекту, имеющему глубину 5% от номинальной толщины стенки, допускается зачистка обнаруженных дефектов при условии сохранения минимально допустимой толщины стенки.
(в ред. Изменения N 4, введенного в действие Приказом Росстандарта от 17.07.2023 N 548-ст)
Концы труб, не контролируемые автоматизированными дефектоскопическими установками, должны быть проверены на наличие продольных относительно оси трубы дефектов на наружной и внутренней поверхности с помощью магнитного порошка или любым другим методом дефектоскопии, обеспечивающим выявление критических дефектов, эквивалентных по величине искусственным дефектам, указанным в таблице.
Все трубы, прошедшие дефектоскопию, должны быть дополнительно замаркированы условным знаком "О", наносимым вокруг обозначения группы прочности. О проведенной дефектоскопии указывают также в документе о качестве.
Абзац исключен с 01.10.2023. - Изменение N 4, введенное в действие Приказом Росстандарта от 17.07.2023 N 548-ст.
Исполнение Б
Контроль труб осуществляют по инструкции, утвержденной в установленном порядке.
Абзац исключен с 01.10.2023. - Изменение N 4, введенное в действие Приказом Росстандарта от 17.07.2023 N 548-ст.
(Измененная редакция, Изм. N 2).
