Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений имени Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова)

(п. 1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к Протоколу N 40 от 4 июня 2012 г.)

За принятие проголосовали:

(таблица в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2012 г. N 596-ст межгосударственный стандарт ГОСТ 27217-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5 ВЗАМЕН ГОСТ 27217-87

Настоящий стандарт распространяется на дисперсные грунты и устанавливает метод полевого определения удельных касательных сил морозного пучения, действующих вдоль боковой поверхности фундамента, при исследованиях грунтов для строительства.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 3722-81 Подшипники качения. Шарики стальные. Технические условия

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 24847 Грунты. Методы определения глубины сезонного промерзания

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

ГОСТ 25100 Грунты. Классификация

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

ГОСТ 30672 Грунты. Полевые испытания. Общие положения

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячно издаваемого информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 морозное пучение грунта: Деформирование промерзающих влажных грунтов, приводящее к увеличению их объема вследствие кристаллизации поровой и мигрирующей воды с образованием кристаллов и линз льда.

(п. 3.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

3.2 касательная сила морозного (криогенного) пучения: Сила, действующая в процессе подъема промерзающего грунта по боковой поверхности фундамента, обусловленная сопротивлением сил смерзания и трения его с промерзающим грунтом.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

3.3 значение удельной касательной силы морозного пучения: Касательная сила пучения, отнесенная к площади смерзания боковой поверхности фундамента с промерзающим грунтом.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

4.1 Настоящий стандарт устанавливает требования к методу полевого определения удельных касательных сил морозного пучения.

Удельную касательную силу морозного пучения определяют как отношение измеренной при испытаниях на специальных установках касательной силы морозного пучения, действующей на образец фундамента, к площади его боковой поверхности, находящейся в промерзающем грунте.

(п. 4.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

4.2 Максимальные касательные силы морозного пучения определяют не менее чем для двух одинаковых образцов фундамента на испытательных установках, расположенных на площадках, очищенных в течение всего периода испытаний от растительного покрова и снега на расстоянии (в радиусе) не менее трех глубин сезонного промерзания грунта от боковой поверхности образца фундамента.

4.3 За максимальную касательную силу морозного пучения принимают наибольшее значение, полученное в результате испытаний образцов фундамента.

4.4 Места расположения испытательных установок назначают в программе исследований на основе инженерно-геологической съемки в зависимости от инженерно-геологических, гидрогеологических и геокриологических (в районах распространения многолетнемерзлых грунтов) условий с учетом факторов, влияющих на процессы морозного пучения грунта (положение уровня подземных вод, наличие обводненных участков и т.д.), и параметров размещения существующих и проектируемых зданий и сооружений.

Подготовку площадки для испытаний осуществляют в соответствии с ГОСТ 30672. Расстояние между испытательными образцами должно составлять не менее трех диаметров образцов или не менее трех расстояний, равных ширине поперечного сечения образцов.

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

4.5 Результаты полевых определений удельных касательных сил морозного пучения должны сопровождаться данными о месте проведения испытаний (плановая и высотная привязка, дренированность участка испытания и т.д.), описанием грунтов (разновидность грунта и основные классификационные показатели по ГОСТ 25100), в том числе значений их физико-механических характеристик, а также данными о нормативной глубине сезонного промерзания-оттаивания.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

5.1 В состав установки для определения значений удельных касательных сил морозного пучения должны входить:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

- образец фундамента;

- анкерное устройство (с центральной тягой или с анкерными сваями);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

- силоизмерительное устройство (шариковый индикатор, датчик силы, тензометрический датчик, динамометр);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

- приборы для измерения размеров отпечатков на верхней пластине шарикового индикатора (штангенциркуль, отсчетный микроскоп, измерительная лупа и др.).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

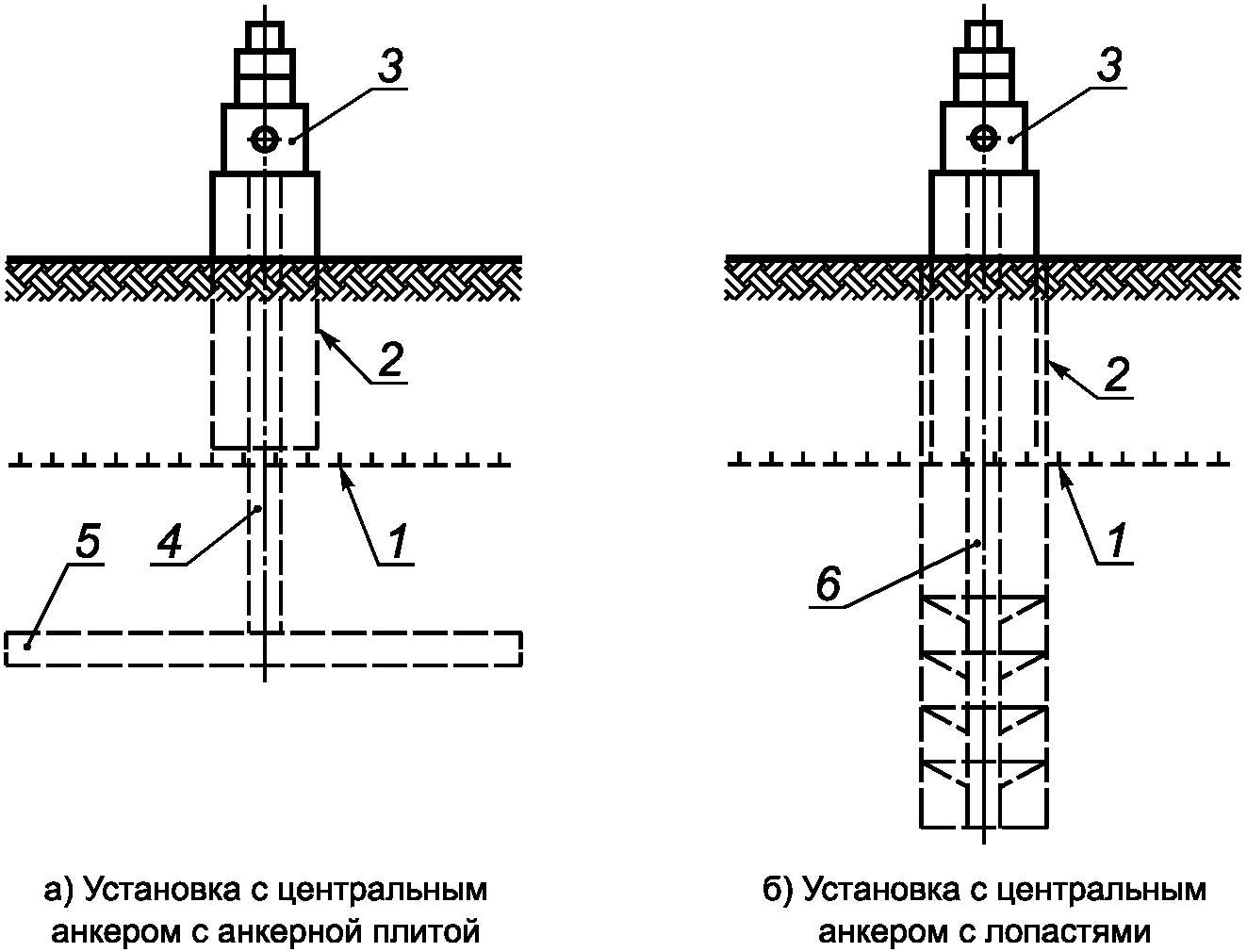

Структурные схемы установок приведены в приложении А, схема шарикового индикатора - в приложении Б.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Примечание - Допускается использовать пружинные динамометры при жесткости пружины динамометра не менее 0,05 МН/мм.

5.2 Конструкция установки должна обеспечивать:

- неподвижность анкерной тяги или системы упорных балок в течение периода испытаний;

- центрированную передачу усилия (касательной силы морозного пучения) на силоизмерительное устройство.

5.3 Приборы для измерения размеров отпечатков должны обеспечивать измерение глубины отпечатка с погрешностью не более 0,01 мм, а диаметра отпечатка - не более 0,05 мм (для стальных пластин) и 0,1 мм для пластин из мягких сплавов (например, бронза, латунь).

Силоизмерительные устройства должны обеспечивать измерение касательной силы морозного пучения с погрешностью в соответствии с ГОСТ 30672.

(п. 5.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

5.4 Образец фундамента изготавливают из материала, аналогичного материалу сваи проектируемого сооружения. Размеры образца фундамента и поперечного сечения сваи также аналогичны. При отсутствии данных допускается использовать образец фундамента типа железобетонной стойки квадратного сечения 200 x 200 или 300 x 300 мм или металлической трубы диаметром 219 - 320 мм. Длину образца определяют в программе испытаний в зависимости от глубины сезонного промерзания - оттаивания.

(п. 5.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Примечания

1 В специальных случаях, определенных программой испытаний, допускается изготовлять образцы фундамента из других материалов (дерево, композиты и др.) и другой формы, в том числе со специальными покрытиями.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

2 При применении анкерного устройства с центральной тягой образец фундамента должен иметь сквозное осевое отверстие диаметром, превышающим на 10 мм диаметр анкерной тяги.

3 Исключено с 01.09.2022. - Изменение N 1, введенное в действие Приказом Росстандарта от 16.12.2021 N 1791-ст.

5.5 Все конструкции установки должны быть рассчитаны на нагрузку, превышающую на 50% предполагаемую максимальную касательную силу морозного пучения, определяемую по приложению В.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

5.6 Измерительные приборы должны быть защищены от непосредственного воздействия солнечных лучей, сильного ветра, атмосферных осадков и снежных заносов.

5.7 На участках с подтопляемой территорией рекомендуется использовать силоизмерительные датчики со степенью защиты IP67 или IP68.

(п. 5.7 введен Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

6.1 После монтажа анкерного устройства в котлован (скважину, шурф) погружают вертикально образец фундамента на глубину, равную нормативной глубине сезонного промерзания-оттаивания. Верх образца должен выступать над поверхностью грунта не менее чем на 0,5 м. Обратную засыпку котлована (скважины, шурфа) следует выполнять с послойным трамбованием грунта слоями высотой не более 0,1 м. Засыпку следует выполнять грунтом, ранее извлеченным из котлована (скважины, шурфа), с природными влажностью и плотностью.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Примечания

1 Устройство образцов фундамента должно выполняться аналогично проектируемым фундаментам. При невозможности обеспечить единство способов устройства данный факт должен быть учтен при анализе результатов испытаний.

2 В районах распространения многолетнемерзлых грунтов сроки монтажа установки должны быть назначены из условия обеспечения смерзания нижних концов анкерных свай с многолетнемерзлым грунтом основания до начала сезонного промерзания грунта.

6.2 Верх образца фундамента необходимо выровнять. В случае применения анкерного устройства с центральной тягой зазор между тягой и центральным отверстием в образце следует заполнять смазкой (солидол, технический вазелин и т.п.), работающей в условиях низких отрицательных температур. При использовании для выравнивания образца фундамента цементного раствора не допускается его попадание в зазор.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

6.3 Установку силоизмерительных приборов следует проводить не ранее чем через 10 дней после погружения образца фундамента. При этом должно быть обеспечено плотное примыкание измерительных устройств прибора к образцу и анкерному устройству.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

6.4 После монтажа установки проводят нивелирование отметки верха образца фундамента (относительно ближайшего репера), а также отметок верха анкерных свай - в случае применения двуханкерного устройства, до начала и после испытаний.

6.5 Все работы по монтажу установки должны быть выполнены до начала промерзания грунта (в период положительных температур воздуха).

6.6 Анкерные сваи должны быть защищены от воздействия сил морозного пучения.

7.1 Снятие показаний силоизмерительных устройств проводят в процессе проведения испытания не реже одного раза в 7 сут. При использовании шарикового индикатора измерение глубины отпечатков на верхней пластине шарикового индикатора проводят после окончания испытания. Испытание завершают при достижении промерзанием нормативной глубины либо при установлении положительной среднесуточной температуры воздуха в течение 10 сут подряд (температуру воздуха измеряют термометром непосредственно на площадке проведения испытаний).

Глубину промерзания измеряют в соответствии с ГОСТ 24847.

(п. 7.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

7.2 Перед началом (после монтажа установки) и перед завершением испытания должно быть проведено нивелирование отметок верха образца фундамента и верха анкерных свай. Допустимые расхождения с отметкой, определенной после монтажа установки, составляют +/- 5 мм.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Допускается проводить нивелирование отметок верха образца фундамента и верха анкерных свай в процессе испытания для контроля корректности проведения испытания. Периодичность нивелирования устанавливается в программе испытания.

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

7.3 Результаты измерений размеров отпечатков и показания силоизмерительных устройств заносят в журнал, форма которого приведена в приложении Г.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

При использовании силоизмерительных устройств значение удельной касательной силы морозного пучения , МПа, вычисляют по формуле

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

где F - максимальная касательная сила морозного пучения, зарегистрированная показаниями приборов, МН;

u - периметр поперечного сечения образца фундамента, м;

- глубина сезонного промерзания (оттаивания) грунта, м;

G - вес образца фундамента, МН.

Примечание - В случае применения шарикового индикатора силу F вычисляют по формуле

где - силы, МН, рассчитанные по размерам каждого из трех отпечатков по формулам:

- при определении по глубине отпечатка

- при определении по диаметру отпечатка

где - твердость металла верхней пластины индикатора, МН/мм²;

D - диаметр шарика, мм;

- глубина отпечатка i-го шарика, мм;

- диаметр отпечатка i-го шарика, мм.

Шариковый индикатор состоит из двух стальных пластин, между которыми в сепараторе расположены три шарика из высокопрочной стали (шарики подшипников - по ГОСТ 3722).

Для фиксации положения шариков в нижней пластине устраивают три лунки, расположенные в вершинах равностороннего треугольника, центр которого должен совпадать с центром пластины. При этом расстояние от центра лунки до края пластины должно быть не менее 2D (D - диаметр шарика).

Верхняя пластина со стороны, обращенной к шарикам, должна быть отшлифована.

Для измерительной установки с одним анкером пластины должны иметь центральное отверстие для пропуска анкерной тяги.

Размеры пластин и шариков в зависимости от значения предполагаемой касательной силы морозного пучения, действующей на образец фундамента, приведены в таблице Б.1.

Значение твердости стали верхней пластины устанавливают испытанием в соответствии с методикой по ГОСТ 9012 с использованием шарика диаметром, равным диаметру шариков, применяемых в индикаторе, и наносят на пластину. Полученное значение должно находиться в пределах 1,0 - 2,5 кН/мм².

При сборке и установке шарикового индикатора все его детали должны быть покрыты смазкой, работающей при отрицательных температурах.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)

Значение предполагаемой касательной силы морозного пучения грунта , МН, вычисляют по формуле

где - удельная касательная сила морозного пучения, МПа, принимаемая по таблице В.1;

- нормативная глубина сезонного промерзания-оттаивания грунта, м;

u - периметр поперечного сечения образца фундамента, м;

- коэффициент, принимаемый в зависимости от материала образца фундамента, равный

- 1 - при гладкой бетонной необработанной;

- 1,1 - 1,2 - при шероховатой бетонной с выступами и кавернами до 5 мм;

- 1,25 - 1,5 - при шероховатой бетонной с выступами и кавернами до 20 мм;

- 0,9 - при деревянной антисептированной;

- 0,8 - при металлической без специальной обработки.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 16.12.2021 N 1791-ст)
