3.1.1 температура окружающей среды: Температура окружающей среды около СНЭБП.

ambient temperature

3.1.2 вспомогательная энергия: Энергия, потребляемая вспомогательным оборудованием и компонентами проточной батареи (БП) и СНЭБП.

Примечание - К вспомогательному оборудованию и компонентам БП и СНЭБП относят систему контроля и управления, обеспечивающую подсистему батареи, подсистему циркуляции жидкости и т.д.

auxiliary energy

3.1.3 система контроля и управления; СКУ: Электронная система, связанная с СНЭБП, которая контролирует и/или управляет ее состоянием, рассчитывает вторичные данные, сообщает эти данные и/или контролирует окружающую среду для воздействия на характеристики и/или срок службы СНЭБП.

Примечание - Функцию СКУ может полностью или частично выполнять сама батарея и/или оборудование, которое ее использует.

[МЭК 61427-2:2015, статья 3.8, терминологическая статья изменена. Термины "блок управления батареей" и "БКУ" исключены, термин "батарея" заменен термином "СНЭБП", примечания 2 - 4 исключены]

battery management system; BMS

3.1.4 подсистема обеспечения батареи; ПОБ: Вспомогательные устройства, такие как система термокондиционирования, система вентиляции, система безопасности и система инертного газа, используемые в СНЭБП и не являющиеся блоками БП или частью системы циркуляции жидкости, подсистемы преобразования энергии или СКУ.

Примечание - Управление ПОБ осуществляет СКУ.

battery support system; BSS

3.1.5 заряд (зарядка) (батареи): Процесс [операция], во время которого вторичный элемент или батарея получает электрическую энергию от внешней цепи, в результате чего происходят химические изменения в электродах и получаемая электрическая энергия сохраняется в виде химической энергии.

Примечание - Процесс заряда определяется максимальным напряжением, током, продолжительностью и другими условиями, указанными изготовителем батареи.

[МЭК 60050-482:2004, статья 482-05-27, терминологическая статья изменена. Термин "заряд батареи" разделен на два термина "заряд" и "зарядка" с добавлением термина "батареи" в качестве области применения, добавлено примечание]

charge; charging (of a battery)

3.1.6 ненагруженный резерв: Состояние ожидания, требующее проведения подготовительных операций перед тем, как запрос на работу может быть удовлетворен.

Примечания

1 Ненагруженный резерв может являться состоянием резервных или автономных объектов.

2 Проведение подготовительных операций включает выполнение любых условий, необходимых для функционирования объекта в соответствии с требованиями (например, достижение требуемой температуры, скорости, давления).

[МЭК 60050-192:2015, статья 192-02-11, терминологическая статья изменена. Слово "состояние" исключено из термина, область применения "элемента" удалена]

cold standby

3.1.7 разряд (разрядка) (батареи): Процесс [операция], во время которого батарея отдает электрическую энергию во внешнюю цепь, в результате происходящих в ней химических изменений, приводящих к выделению энергии в виде электрической энергии.

Примечание - Процесс разряда определяется минимальным напряжением в конце разряда, током, продолжительностью и другими условиями, указанными изготовителем батареи.

discharge; discharging (of a battery)

3.1.8 аварийное выключение: Регулируемая остановка СНЭБП, последовавшая в результате включения подсистемы защиты или вмешательства персонала.

[МЭК 60050-415:1999, статья 415-01-11, терминологическая статья изменена. В определение добавлено слово "регулируемая", термин "ветряная турбина" заменен термином "СНЭБП"]

emergency shutdown

3.1.9 аварийный останов: Функция, предназначенная для предотвращения возникновения или уменьшения существующих опасностей для людей, повреждения оборудования или незавершенного процесса производства, которая инициируется одним действием оператора.

[ИСО 13850:2015, статья 3.1, терминологическая статья изменена. Понятие "(E-Stop)" исключено из термина, термин-синоним "функция аварийного останова" исключен, изменен порядок слов в определении]

emergency stop

3.1.10 энергоэффективность: Полезный выход энергии на основной точке присоединения системы накопления (ТПСН), деленный на количество энергии, поглощенное СНЭБП, включая все потери, а также количество энергии, потребленной вспомогательной подсистемой, необходимой для работы системы, и вычисленное за время прихода СНЭБП при работе в ту же конечную степень энергосодержания (СЭ), что и в начальном состоянии.

Примечания

1 Потери и энергия, пошедшая на обеспечение работы вспомогательной подсистемы, необходимой для работы СНЭБП, включают в себя потери энергии, в том числе в подсистеме преобразования энергии (ППЭ), дополнительную энергию для подсистемы циркуляции жидкости, СКУ и ПОБ.

2 Энергоэффективность, как правило, выражают в процентах.

[МЭК 62933-1:2018, статья 4.12, терминологическая статья изменена. Термин "СНЭЭ" заменен термином "СНЭБП", примечание 1 заменено]

energy efficiency

3.1.11 среда аккумулирования энергии: Подвижная среда, содержащая активные материалы в виде жидкости, суспензии или газа и протекающая через элементы батареи.

energy storage fluid

3.1.12 окончание заряда: Предельные условия заряда батареи, указанные изготовителем, при которых ее заряд должен быть прекращен.

end of charge

3.1.13 окончание разряда: Предельные условия разряда батареи, указанные изготовителем, при которых ее разряд должен быть прекращен.

end of discharge

3.1.14 проточный элемент: Вторичный элемент, характеризующийся пространственным разделением электродов и движением среды аккумулирования энергии.

Примечание - Понятие "проточный элемент" включает также понятие "гибридный проточный элемент".

flow cell

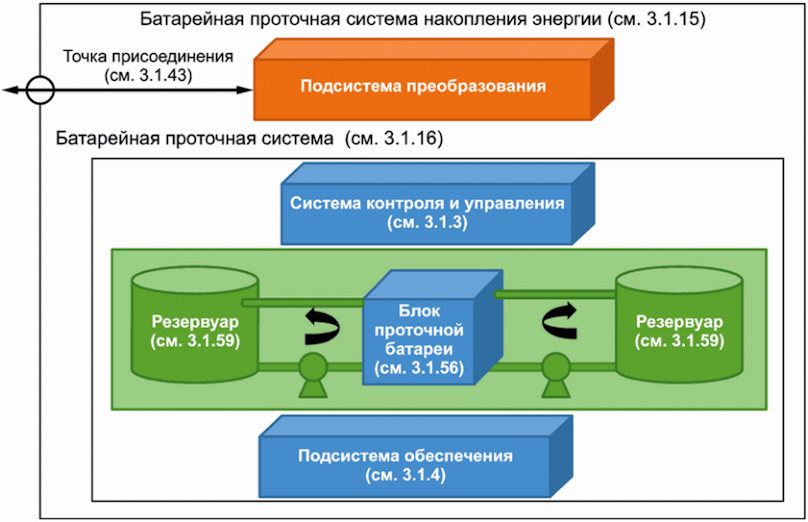

3.1.15 проточная батарейная система накопления энергии; СНЭБП: Система накопления энергии, состоящая из проточной батарейной системы (СБП) и подсистемы (подсистем) преобразования энергии.

flow battery energy system; FBES

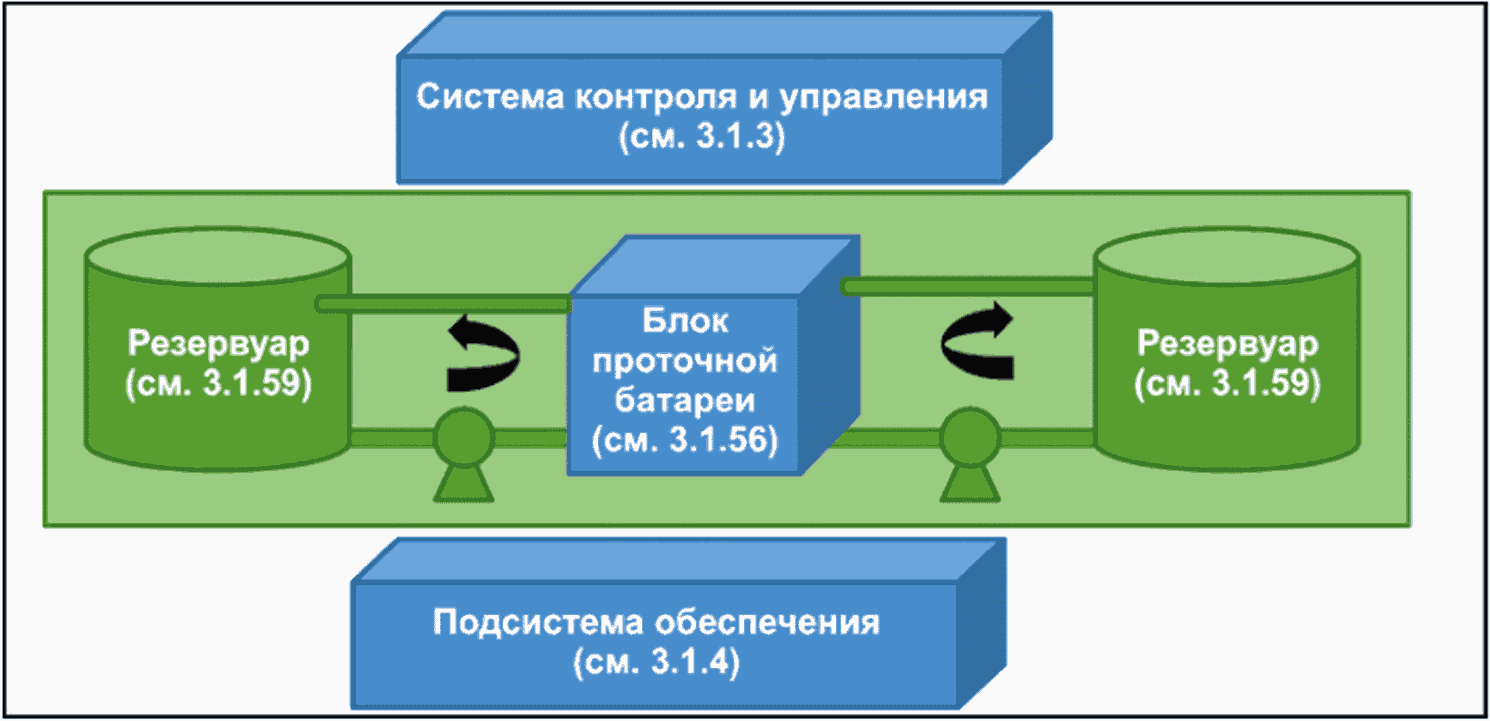

3.1.16 проточная батарейная система; СБП: Два или более электрически соединенных проточных элемента, включая все компоненты для использования в СНЭБП, такие как СКУ, ПОБ и система циркуляции жидкости.

flow battery system; FBS

3.1.17 гидравлическая система: Компоненты и оборудование, предназначенные для хранения и циркуляции сред аккумулирования энергии, такие как резервуары, трубы, ручные и электрические клапаны, насосы и датчики.

fluid system

3.1.18 принудительная вентиляция: Перемещение воздуха или его замещение свежим воздухом с помощью механических средств.

[МЭК 62282-3-300:2012, пункт 3.9]

forced ventilation

3.1.19 полностью заряженная СНЭБП: Состояние (статус) СНЭБП, в котором после процесса заряда, установленного изготовителем, она достигает условий окончания заряда.

fully charged

3.1.20 полностью разряженная СНЭБП: Состояние (статус) СНЭБП, в котором после процесса разряда, установленного изготовителем, она достигает условий окончания разряда.

fully discharged

3.1.21 выброс газа: Выход газа из СНЭБП в окружающую среду.

gas release

3.1.22 подключенное к сети состояние: Тип рабочего состояния, в котором СНЭБП присоединена к основной ТПСН.

grid-connected state

3.1.23 замыкание на землю: Возникновение случайного проводящего пути между токоведущими частями в гидравлической системе батареи и землей.

Примечание - Токопроводящий путь может проходить через дефектную изоляцию, жидкие пленки, элементы конструкции (например, столбы, леса, краны, лестницы) или растительность (например, деревья, кусты).

ground fault

3.1.24 нагруженный резерв: Состояние ожидания, обеспечивающее немедленное выполнение работы по запросу.

Примечания

1 Нагруженный резерв может являться состоянием резервных или автономных объектов.

2 В некоторых применениях объект в состоянии нагруженного резерва относят к работающим.

[МЭК 60050-192:2015, статья 192-02-12, терминологическая статья изменена. Понятие "состояние" исключено из термина, область применения "элемента" удалена]

hot standby

3.1.25 гибридная проточная батарея [элемент]; гибридная БП: БП [элемент], в которой один из активных материалов, в зависимости от степени окисления, представляет собой твердый материал, находящийся на поверхности одного из электродов.

hybrid flow battery; hybrid flow cell

3.1.26 входная мощность: Электрическая мощность, подаваемая на СНЭБП во время заряда и в состоянии резерва.

input power

3.1.27 сопротивление изоляции: Сопротивление при определенных условиях между двумя проводящими элементами, разделенными посредством изоляционных материалов.

[МЭК 60050-151:2001, статья 151-15-43]

insulation resistance

3.1.28 блокировка: Цепь, соединяющая механические, электрические или иные устройства, например, через вспомогательные контакты, предназначенная для обеспечения зависимости работы части устройства от состояния или положения другой части или нескольких других частей.

[МЭК 60050-811:2017, статья 811-25-13, терминологическая статья изменена. Понятие "цепь" исключено из термина]

interlock

3.1.29 утечка среды (аккумулирования энергии): Незапланированный выброс среды аккумулирования энергии из элемента или из СБП.

Примечание - Термин "утечка среды" применительно к среде аккумулирования энергии является неполным, так как не включает понятие "утечка жидкости", которое рассматривается применительно к вопросам безопасности.

fluid leakage

3.1.30 максимальная температура окружающей среды: Самая высокая температура окружающей среды, при которой батарея может обеспечивать функциональность и сохранять рабочие характеристики в соответствии с установленными требованиями.

maximum ambient temperature

3.1.31 максимальная энергия разряда: Предельное количество энергии, которую СБП/СНЭБП может отдать при установленных условиях разряда.

Примечания

1 Максимальную энергию разряда, как правило, выражают в ватт-часах (Вт·ч).

2 Максимальную энергию разряда СНЭБП, как правило, измеряют в ТПСН для получения значений отданной энергии с учетом потребления энергии вспомогательными подсистемами.

maximum discharge energy

3.1.32 максимальная входная мощность: Предельно допустимая мощность, подаваемая на СНЭБП, при которой она может обеспечивать функциональность и сохранять рабочие характеристики в соответствии с установленными требованиями.

Примечание - Максимальную входную мощность, Вт, устанавливает изготовитель СНЭБП.

maximum input power

3.1.33 максимальная выходная мощность: Предельно допустимая мощность, отдаваемая СНЭБП, при которой она может обеспечивать функциональность и сохранять рабочие характеристики в соответствии с установленными требованиями.

Примечание - Максимальную выходную мощность, Вт, устанавливает изготовитель СНЭБП.

maximum output power

3.1.34 минимальная температура окружающей среды: Самая низкая температура окружающей среды, при которой батарея обеспечивает функциональность и сохраняет рабочие характеристики в соответствии с установленными требованиями.

minimum ambient temperature

3.1.35 естественная вентиляция: Перемещение воздуха и его замещение свежим воздухом под действием ветра и/или перепада температуры.

[МЭК 60050-426:2008, статья 426-03-07]

natural ventilation

3.1.36 отрицательный вывод: Доступная проводящая часть, предусмотренная для подключения внешней электрической цепи к отрицательному электроду элемента.

[МЭК 60050-482:2004, статья 482-02-24]

negative terminal

3.1.37 нерабочее состояние: Состояние объекта, в котором он не выполняет ни одной из требуемых функций.

Примечание - Прилагательное "нерабочее" обозначает состояние элемента, в котором он не функционирует.

[МЭК 60050-192:2015, статья 192-02-06]

non-operating state

3.1.38 состояние работы: Состояние СНЭБП, при котором она отдает или поглощает энергию.

on-state

3.1.39 рабочее состояние: Состояние объекта, в котором он выполняет какие-либо требуемые функции или готов к их выполнению.

Примечания

1 Прилагательное "рабочее" обозначает состояние элемента, в котором он функционирует.

2 Если объект (в некоторых применениях) находится в состоянии простоя, то его состояние считают рабочим.

[МЭК 60050-192:2015, статья 192-02-04, терминологическая статья изменена. Область применения "элемента" исключена, в определение добавлены слова "либо готов к их выполнению"]

operating state

3.1.40 согласование работы: Процесс или состояние, в котором различные взаимозависимые элементы СНЭБП, такие как ППЭ, СКУ и ПОБ, синхронизируют свою работу.

operational coordination

3.1.41 выходная мощность: Электрическая мощность, отдаваемая СНЭБП во время разряда.

output power

3.1.42 перезаряд: Продолжение заряда полностью заряженной СБП.

[МЭК 60050-482:2004, статья 482-05-44, терминологическая статья изменена. Термины "Вторичный элемент или батарея" заменены термином "СБП", примечание исключено]

overcharge

3.1.43 точка присоединения (СНЭБП); ТПСН: Конкретное место в электроэнергетической системе, в котором СНЭБП подключена к сети или оборудованию конечного потребителя.

[МЭК 60050-617:2009, статья 617-040-1, терминологическая статья изменена. Добавлен термин "ТПСН", термин "электрическое оборудование потребителя" заменен термином "СНЭБП", в определение добавлены слова "к сети или оборудованию конечного потребителя"]

point of connection; POC

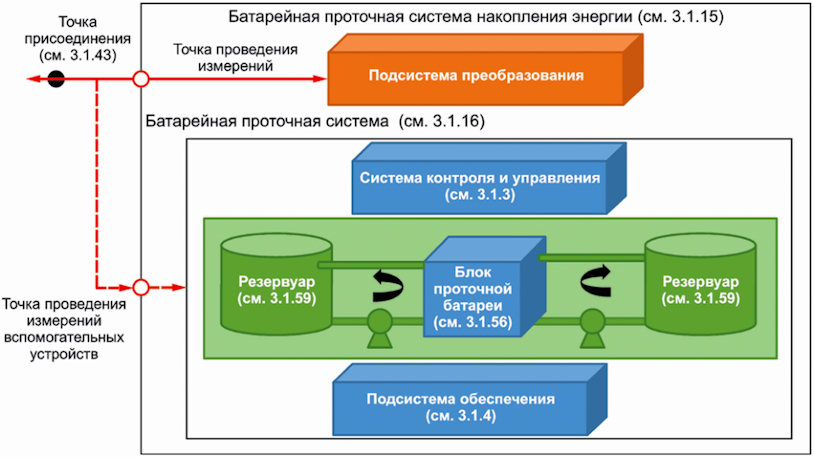

3.1.44 точка проведения измерений; ТПИ: Конкретное место в цепи СНЭБП, в котором следует измерять/регистрировать энергию, подаваемую в батарею или отдаваемую ею, и энергию, потребляемую СКУ/ПОБ.

Примечание - ТПИ устанавливает изготовитель, также ТПИ может быть согласована изготовителем и потребителем.

point of measurement; POM

3.1.45 положительный вывод: Доступная проводящая часть, предусмотренная для подключения внешней электрической цепи к положительному электроду элемента.

[МЭК 60050-482:2004, статья 482-02-25]

positive terminal

3.1.46 нормированная энергоемкость: Заявленное изготовителем значение содержания энергии СБП/СНЭБП, отдаваемое при разряде в установленных (нормированных) условиях работы и измененное в основной ТПСН.

Примечание - Джоуль (Дж) - основная единица СИ, допускается применять внесистемные единицы СИ - кВт·ч, МВт·ч.

rated energy

3.1.47 нормированная входная мощность: Заявленное изготовителем значение входной мощности для определенного набора условий работы СБП/СНЭБП.

Примечание - Нормированную входную мощность выражают в ваттах (Вт).

rated input power

3.1.48 нормированная максимальная мощность: Заявленное изготовителем предельно допустимое значение мощности, которую СБП/СНЭБП может принимать или отдавать.

rated maximum power

3.1.49 нормированная выходная мощность: Заявленное изготовителем значение выходной мощности для определенного набора условий работы СБП/СНЭБП.

rated output power

3.1.50 контрольное испытание: Испытание на соответствие, проведенное на каждом отдельном изделии во время или после его изготовления.

[МЭК 60050-151:2001, статья 151-16-17]

routine test

3.1.51 выборочное испытание: Испытание на выборке.

[МЭК 60050-151:2001, статья 151-16-20]

sampling test

3.1.52 датчик (измерительного устройства): Устройство, которое обнаруживает или измеряет параметр и регистрирует, указывает на него или реагирует на него.

sensor (of a measurement element)

3.1.53 срок службы (СНЭБП): Продолжительность времени от испытаний по вводу СНЭЭ в эксплуатацию до конца срока службы <1>.

Примечание - Термин "эксплуатационные испытания" определен в МЭК 60050-411:1996, статья 411-53-06.

service life

3.1.54 ток короткого замыкания: Максимальный ток, который может выдать СБП/СНЭБП во внешнюю цепь с нулевым электрическим сопротивлением или во внешнюю цепь, которая понижает напряжение элемента или батареи приблизительно до нуля вольт.

Примечание - Нулевое электрическое сопротивление является условной величиной, на практике ток короткого замыкания - это пиковый ток, протекающий в цепи с сопротивлением значительно более низким по сравнению с внутренним сопротивлением батареи.

[МЭК 60050-482:2004, статья 482-03-26, терминологическая статья изменена. Область применения "относящиеся к элементам или батареям" исключена из термина, в определении термины "элемент или батарея" заменены терминами "СПБ/СНЭБП"]

short-circuit current

3.1.55 требование к месту размещения (СНЭБП): Набор условий, указанных изготовителем, необходимый для работы СНЭБП.

site requirement

3.1.56 блок проточной батареи; блок БП: Группа проточных элементов сквозной конструкции, электрически соединенных, как правило, последовательно.

Примечание - Элементы БП в составе блока могут быть подключены также параллельно, но из-за требований к минимальному напряжению блоков элементы в них, как правило, соединяют последовательно.

stack (of an FBS)

3.1.57 состояние ожидания: Состояние СНЭБП, в котором она полностью функциональна, но не отдает и не поглощает энергию.

standby state

3.1.58 остановленное состояние: Тип рабочего состояния, в котором СНЭБП находится в отключенном от электрической сети состоянии и подсистемы накопления не соединены с подсистемами преобразования энергии.

Примечание - В этом состоянии вспомогательные подсистемы находятся под напряжением.

[МЭК 62933-1:2018, статья 6.1.8, терминологическая статья изменена. Термин "Система НЭЭ" заменен термином "СНЭБП", примечание 1 исключено]

stopped state

3.1.59 резервуар (СБП): Емкость необходимого объема, в которой размещена среда аккумулирования энергии.

tank (of an FBS)

3.1.60 испытание типа: Испытание на соответствие, проведенное на одном или нескольких объектах, представляющих продукцию.

type test
