"ГОСТ Р ИСО 4127-2-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 401-ст)
"ГОСТ Р ИСО 4127-2-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 401-ст)
Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 401-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
КИПОВЫЕ ПЛАНКИ
ЧАСТЬ 2
КИПОВЫЕ ПЛАНКИ С РОУЛЬСАМИ
ISO 4127-2:1980
Shipbuilding. Inland vessels. Fairleads.
Part 2. Roller fairleads
(IDT)
ГОСТ Р ИСО 4127-2-2005
ОКС 47.060;
ОКП 64 1200
Дата введения
1 января 2007 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 401-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-2:1980 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами" (ISO 4127-2:1980 "Shipbuilding - Inland vessels - Fairleads - Part 2: Roller fairleads").
5. Введен впервые.
Настоящий стандарт устанавливает типы, виды, основные параметры и технические требования для киповых планок с роульсами, применяемых на судах внутреннего плавания.
2.1. Типы
Стандарт устанавливает два типа киповых планок:
Z - обычная киповая планка с роульсами;
R - киповая планка с откидным роульсом.
2.2. Способ крепления
Стандарт устанавливает два способа крепления киповых планок с роульсами:
P - для крепления болтами (см. левую часть рисунков 1 и 2);
S - приварные (см. правую часть рисунков 1 и 2).
2.3. Номинальные размеры
Номинальным размером киповой планки с роульсом является номинальный диаметр роульса в миллиметрах.
Номинальные размеры следующие:
тип Z - 80; 100; 150;
тип R - 80; 100; 125; 150.

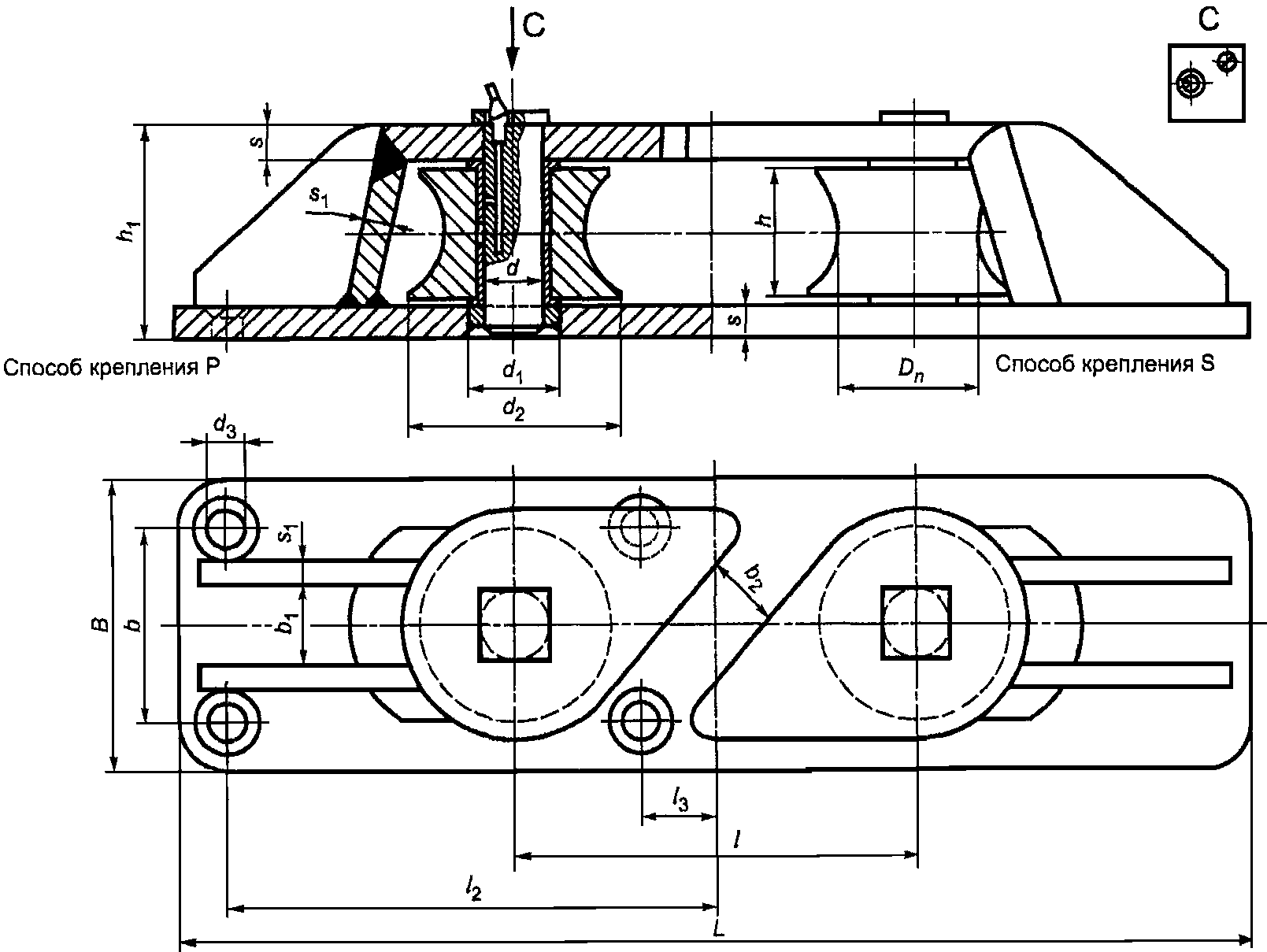

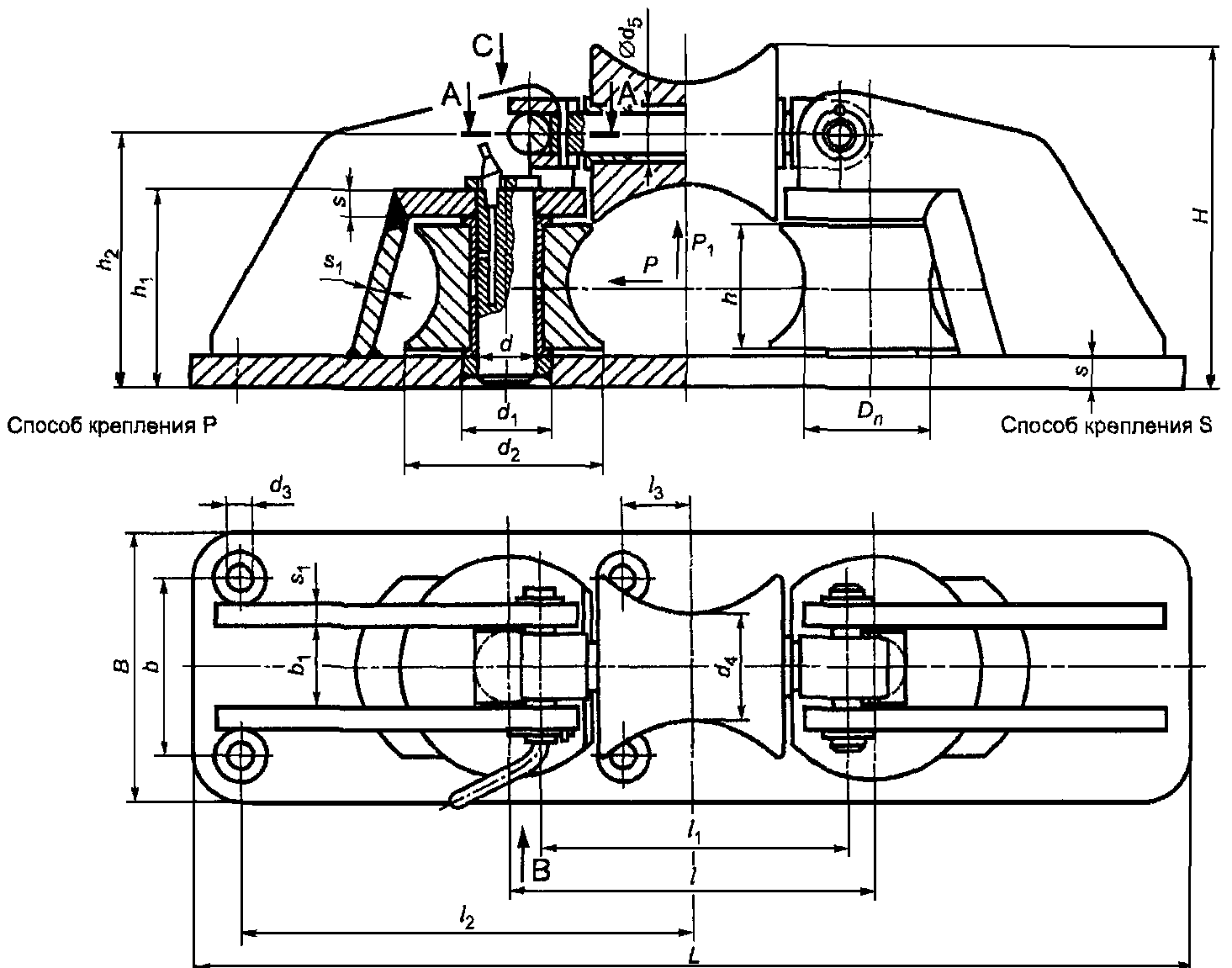

3.1. Основные размеры и нагрузки киповой планки с роульсом указаны на рисунках 1 и 2 и в таблицах 1 и 2.
Таблица 1
Основные размеры (тип Z)
Размеры в миллиметрах
┌──────┬─────┬─────┬────┬─────┬────┬────┬────┬────┬────┬────┬────┐
│Типо- │ D │ d │ d │ d │ d │ h │ h │ L │ l │ l │ l │
│размер│ n │ │ 1 │ 2 │ 3 │ │ 1 │ │ │ 2 │ 3 │
├──────┼─────┼─────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┤
│ I │ 80 │ 32 │ 60 │ 120 │ 18 │ 76 │126 │640 │240 │290 │ 48 │
├──────┼─────┼─────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┤
│ II │ 100 │ 40 │ 70 │ 160 │ 22 │ 96 │154 │800 │300 │365 │ 60 │
├──────┼─────┼─────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┤
│ III │ 150 │ 60 │100 │ 220 │ 28 │132 │216 │1200│450 │560 │ 90 │
└──────┴─────┴─────┴────┴─────┴────┴────┴────┴────┴────┴────┴────┘
Окончание таблицы 1
Размеры в миллиметрах
┌────┬────┬────┬────┬────┬────┬─────────────┬────────────────────┐
│ B │ b │ b │ b │ s │ s │ Номинальное │Максимальный диаметр│
│ │ │ 1 │ 2 │ │ 1 │усилие каната│ каната │
│ │ │ │ │ │ │ P, кН ├─────────┬──────────┤
│ │ │ │ │ │ │ │стального│пенькового│
├────┼────┼────┼────┼────┼────┼─────────────┼─────────┼──────────┤
│170 │110 │ 48 │ 44 │ 20 │ 16 │ 75 │ 13 │ 36 │
├────┼────┼────┼────┼────┼────┼─────────────┼─────────┼──────────┤
│210 │140 │ 60 │ 58 │ 24 │ 20 │ 125 │ 20 │ 48 │
├────┼────┼────┼────┼────┼────┼─────────────┼─────────┼──────────┤
│315 │210 │ 90 │ 82 │ 36 │ 30 │ 220 │ 33 │ 72 │
└────┴────┴────┴────┴────┴────┴─────────────┴─────────┴──────────┘
Таблица 2
Размеры в миллиметрах
┌──────┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬────┬────┬───┬───┐
│Типо- │D │ d │d │d │d │d │d │ H │ h │h │ h │ L │ l │l │
│размер│ n │ │ 1 │ 2 │ 3 │ 4 │ 5 │ │ │ 1 │ 2 │ │ │ 1 │
├──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼───┼───┤
│ I │ 80│32 │ 60│120│18 │ 60│26 │218│ 76│126│158 │640 │240│200│
├──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼───┼───┤
│ II │100│40 │ 70│160│22 │ 75│32 │278│ 96│154│198 │800 │300│250│
├──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼───┼───┤
│ III │125│50 │ 87│200│27 │ 94│40 │350│120│195│250 │1000│375│310│
├──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼───┼───┤
│ IV │150│60 │100│220│28 │110│48 │392│132│216│282 │1200│450│375│
└──────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴────┴───┴───┘
Окончание таблицы 2
Размеры в миллиметрах
┌───┬───┬───┬───┬────┬────┬────┬────────────┬────────────────────┐
│l │l │ s │s │ B │ b │ b │Номинальное │Максимальный диаметр│
│ 2 │ 3 │ │ 1 │ │ │ 1 │ усилие, кН │ каната │
│ │ │ │ │ │ │ ├─────┬──────┼─────────┬──────────┤
│ │ │ │ │ │ │ │ P │ P │стального│пенькового│
│ │ │ │ │ │ │ │ │ 1 │ │ │
├───┼───┼───┼───┼────┼────┼────┼─────┼──────┼─────────┼──────────┤
│290│48 │20 │16 │170 │110 │ 48 │ 75 │ 15 │ 13 │ 36 │
├───┼───┼───┼───┼────┼────┼────┼─────┼──────┼─────────┼──────────┤
│365│60 │24 │20 │210 │140 │ 60 │ 125 │ 25 │ 20 │ 48 │
├───┼───┼───┼───┼────┼────┼────┼─────┼──────┼─────────┼──────────┤
│455│75 │30 │25 │262 │175 │ 75 │ 200 │ 31 │ 26 │ 64 │
├───┼───┼───┼───┼────┼────┼────┼─────┼──────┼─────────┼──────────┤
│550│90 │36 │30 │315 │210 │ 90 │ 220 │ 44 │ 33 │ 72 │
└───┴───┴───┴───┴────┴────┴────┴─────┴──────┴─────────┴──────────┘
3.2. Максимальная нагрузка представлена в таблицах размеров. Соответственно номинальным размерам даны максимальные диаметры стального и пенькового канатов. Основная нагрузка: 75, 125, 220 кН.
Для изготовления киповых планок следует применять следующие материалы:
корпус - свариваемая сталь с пределом текучести 245 МПа;
роульс - стальное литье или чугун с пределом текучести 236 МПа;
стопор и ось - сталь с пределом текучести 353 МПа;
втулка - бронза.
Марки материалов следует выбирать по национальным стандартам.
Конструкция киповых планок с роульсами и способ сварки должны соответствовать положениям настоящего стандарта.
6.1. Корпус - конструкция сварная, сварные швы гладкие, кромки притуплены.
6.2. Роульс - отливка очищенная, рабочие поверхности гладкие.
6.3. Ось и втулка изготовляются по национальным стандартам.
