"ГОСТ Р ИСО 10343-2008. Национальный стандарт Российской Федерации. Офтальмометры. Технические требования и методы испытаний"
(утв. и введен в действие Приказом Ростехрегулирования от 04.12.2008 N 354-ст)
"ГОСТ Р ИСО 10343-2008. Национальный стандарт Российской Федерации. Офтальмометры. Технические требования и методы испытаний"
(утв. и введен в действие Приказом Ростехрегулирования от 04.12.2008 N 354-ст)
Утвержден и введен в действие
по техническому регулированию
и метрологии
от 4 декабря 2008 г. N 354-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОФТАЛЬМОМЕТРЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Ophthalmometers. Technical requirements and test methods
ISO 10343:1997
Ophthalmic instruments - Ophthalmometers
(IDT)
ГОСТ Р ИСО 10343-2008
Группа П46
ОКС 11.040.70
ОКП 94 4240
Дата введения
1 сентября 2009 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 296 "Оптика и оптические приборы".
3. Утвержден и введен в действие
Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2008 г. N 354-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10343:1997 "Оптические приборы. Офтальмометры" (ISO 10343:1997 "Ophthalmic instruments - Ophthalmometers").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004
(подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном
Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт совместно с ИСО 15004 устанавливает технические требования к офтальмометрам с аналоговой или цифровой индикацией и их методы поверки. Офтальмометры некоторых типов (тип 1 в
таблице 1) позволяют измерять радиус кривизны контактных линз, как описано в ИСО 10338, в предположении, что роговица и обе поверхности контактной линзы являются сферическими или тороидальными.
При различиях в настоящем стандарте и ИСО 15004 приоритет имеет настоящий стандарт.
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 8429:1986 Оптика и оптические приборы. Офтальмология. Масштаб угловой шкалы
ИСО 15004 Офтальмологические приборы. Общие технические требования и методы поверки
ИСО 10338:1996 Оптика и оптические приборы. Контактные линзы. Определение радиуса кривизны
МЭК 601-1:1988 Медицинское электрическое оборудование. Часть 1. Общие требования безопасности
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Офтальмометр: прибор, предназначенный для измерений радиуса кривизны и направлений главных меридианов центральной области роговицы глаза человека и контактных линз.
3.2. Офтальмометр с дистанционно зависимым методом измерения: офтальмометр, у которого на результат измерений оказывает влияние расстояние от прибора до измеряемой поверхности.
3.3. Тороидальная поверхность: поверхность, имеющая два ортогональных круглых "главных меридиана" - один максимальный (сильный) и один минимальный (слабый) и образованная вращением дуги окружности вокруг оси, лежащей в той же плоскости, что и дуга, но не проходящей через центр ее кривизны.
3.4. Главное направление кривизны поверхности: направление, в котором измеренное значение радиуса кривизны отражающей поверхности принимает максимальное или минимальное значение.
3.5. Рефракция роговицы: величина, значение которой вычисляют по формуле
F = (n - 1) · 1000 / r,
где F - рефракция роговицы,

;
n - присвоенное значение показателя преломления роговицы (включая пленку слезной жидкости);
r - радиус кривизны передней поверхности роговицы, мм.
4.1. Общие требования
Офтальмометры должны соответствовать общим требованиям, указанным в ИСО 15004.
4.2. Измерение радиуса кривизны роговицы
Офтальмометры должны соответствовать требованиям, приведенным в таблице 1. Соответствие должно быть проверено согласно
5.1.
Таблица 1
Требования к измерению радиуса кривизны роговицы
Параметр | Тип | Значение, мм |
Диапазон измерений | A | 5,5 - 10,0 |
B | 6,5 - 9,4 |
Индикация значения радиуса кривизны | аналоговая | 1 | Цена деления шкалы 0,05 |
2 | Цена деления шкалы 0,1 |
цифровая | Дискретность 0,02 |
Пределы допускаемой погрешности измерения (по критерию  ) | 1 | +/- 0,015 |
2 | +/- 0,05 |
4.3. Измерение направления главных меридианов
Офтальмометры должны соответствовать требованиям, приведенным в таблице 2. Соответствие должно быть поверено согласно
5.1.
Таблица 2
Требования к измерению направления главных меридианов
Параметр | Значение |
Диапазон измерений | 0° - 180° |
Индикация параметров направления | аналоговая | Цена деления шкалы 5 |
цифровая | Дискретность 1° |
Пределы допускаемой погрешности средства поверки (по критерию  ) | Если разность между значениями главных меридианов по радиусу кривизны не более 0,3 мм | +/- 4° |
Если разность между значениями главных меридианов по радиусу кривизны свыше 0,3 мм | +/- 2° |
Угловые показания должны быть согласованы с ИСО 8429. |
4.4. Регулировка окуляра (если предусмотрена конструкцией офтальмометра)
Диапазон диоптрийной наводки окуляра при дистанционно зависимом методе измерения, дптр., не менее: минус 4 - плюс 4, причем шкала минус 3 - плюс 2 дптр. должна быть калибрована.
Все испытания, описанные в настоящем стандарте, являются методами поверки.
5.1. Проверка требований к оптическим элементам
Соответствие требованиям
4.2 и
4.3 должно быть проверено с помощью средств поверки, погрешность измерения которых на 10% меньше, чем наименьшее значение измеряемой величины.
Результаты поверки должны быть оценены согласно общим правилам статистики.
Соответствие требованиям
4.2 должно быть проверено с использованием трех эталонных сферических поверхностей, каждая из которых выбрана из трех диапазонов значений радиусов кривизны:
- до 6,8 мм;
- от 7,5 до 8,1 мм;
- св. 9,1 мм.
Эти эталонные поверхности должны иметь следующие свойства:
a) неопределенность радиуса сферы - не более 1 мкм;
b) местное отклонение от сферы - не более 0,5 мкм;
c) шероховатость поверхности - не более 0,05 мкм;
d) диаметр рабочей поверхности - не менее 6 мм.
Соответствие требованиям
4.3 должно быть проверено с помощью двух средств поверки, описанных в таблице 3. С целью выполнить требования
4.3 каждое измерение должно быть проведено при четырех ориентациях средства поверки, а именно: 0°, 45°, 90° и 135°. Средства поверки ориентируют горизонтально по жидкостному уровню. Пример такого средства поверки описан в
Приложении A.
Таблица 3
Требования к измерению направления главных меридианов
Тип | Максимальный радиус кривизны, мм | Разность между радиусами кривизны главных меридианов, мм | Точность, с которой известны направления осей главных меридианов |
1 | 8,0 - 0,2 | 0,2 - 0,07 | -1° |
2 | 8,0 - 0,2 | 0,4 - 0,07 | -0,5° |
6. СОПРОВОДИТЕЛЬНЫЕ ДОКУМЕНТЫ
Офтальмометры сопровождают документами, содержащими руководство по эксплуатации и правила безопасной эксплуатации. В частности, должна быть приведена следующая информация:
a) наименование и адрес изготовителя;
b) инструкции по эффективной дезинфекции офтальмометров;
c) присвоенное значение показателя преломления роговицы n, используемое при расчете значения рефракции роговицы;
d) заключение о том, что офтальмометр в оригинальной упаковке соответствует условиям транспортировки, приведенным в ИСО 15004, подраздел 5.3;
e) прочие дополнительные документы согласно 6.8 МЭК 601-1, подраздел 6.8.
На офтальмометры должна быть нанесена следующая информация:
a) наименование и адрес изготовителя или поставщика;
b) наименование, модель, серийный номер и тип согласно
4.2;
c) дополнительная маркировка согласно требованиям МЭК 601-1;
d) ссылка на настоящий стандарт, если изготовитель или поставщик заявляет о соответствии настоящему стандарту.
(рекомендуемое)
СРЕДСТВО ПОВЕРКИ И ОПТИЧЕСКАЯ СХЕМА ДЛЯ ИЗМЕРЕНИЯ
НАПРАВЛЕНИЯ ЕГО МЕРИДИОНАЛЬНЫХ ОСЕЙ ОТНОСИТЕЛЬНО ПОЛОЖЕНИЯ
ОФТАЛЬМОМЕТРА
На
рисунке A.1 изображена одна из двух линз, имеющих одну плоскую и одну тороидальную поверхность, с совпадающими оптическим и механическим центрами кривизны. Радиусы кривизны тороидальной поверхности должны иметь следующие конструктивные параметры.

,

.

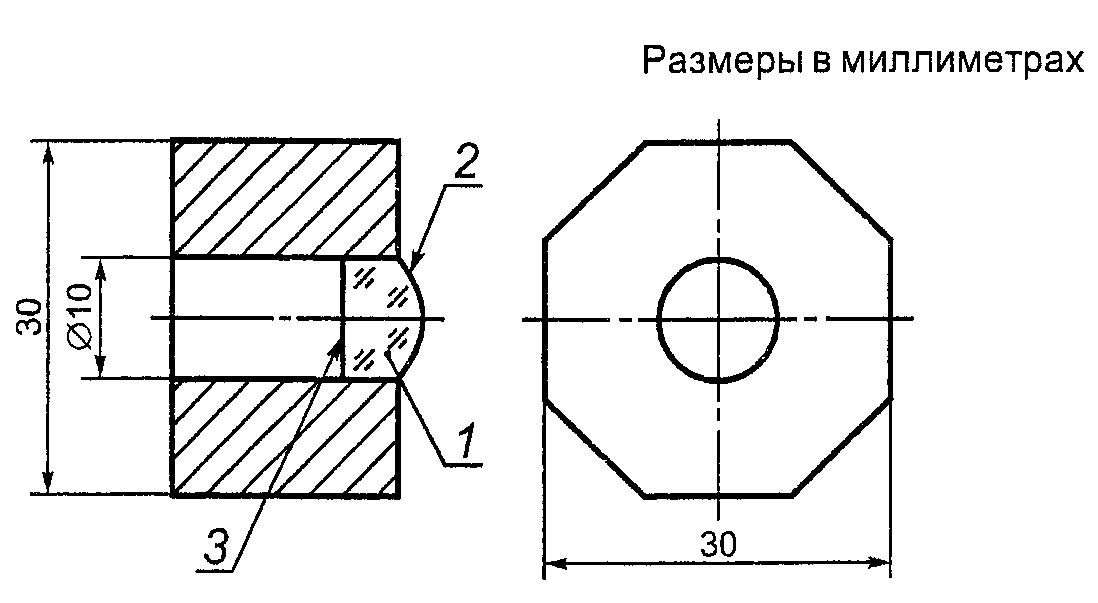

1 - эталонная линза; 2 - тороидальная поверхность,
3 - плоская поверхность
Рисунок A.1. Средство поверки
Разница между радиусами кривизны двух эталонных линз, приведенных в
таблице 3, составляет:
- тип 1.(0,2 +/- 0,07) мм;
- тип 2.(0,4 +/- 0,07)мм.
Каждая линза установлена в оправе, ось симметрии которой совпадает с оптической осью эталонной линзы и параллельна ей. Как показано на
рисунке A.1, оправа - это восьмигранник, образованный четырьмя парами плоских параллельных поверхностей, каждая из которых равноудалена от оси симметрии и параллельна ей. Каждая тороидальная эталонная линза установлена так, чтобы ее главные меридианы были перпендикулярны к любой ортогональной паре опорных поверхностей оправы в пределах следующей погрешности:
- тип 1: +/- 1°;
- тип 2: +/- 0,5°.
Угловая точность установки линзы в восьмигранной оправе может быть проверена на установке, приведенной на
рисунке A.2. Лазерный пучок излучения видимого диапазона и малой интенсивности диаметром приблизительно 10 мм направлен по нормали к плоской поверхности эталонной линзы. Уменьшенное действительное изображение строится эталонной линзой в воздушном пространстве. Положительная линза с соответствующим фокусным отрезком, помещенная на определенном расстоянии от этого первого изображения, строит его увеличенное изображение на экране. Если оправа эталонной линзы и оси координат экрана сориентированы по жидкостному уровню, правильность ориентации эталонной линзы в оправе можно проверить.
1 - средство поверки, 2 - лазерный пучок, 3 - проектор,
4 - экран
Рисунок A.2. Схема проверки правильности установки
эталонной линзы в восьмигранной оправе
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ НАЦИОНАЛЬНЫХ СТАНДАРТОВ РОССИЙСКОЙ
ФЕДЕРАЦИИ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Таблица B.1
Обозначение ссылочного международного стандарта | Обозначение и наименование соответствующего национального стандарта |
ИСО 8429:1986 | |
ИСО 15004 | |
ИСО 10338:1996 | |
МЭК 601-1:1988 | ГОСТ 30324.0-95 (МЭК 601-1-88)/ГОСТ Р 50267.0-92 (МЭК 601-1-88) Изделия медицинские электрические. Часть 1. Общие требования безопасности |
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном центре технических регламентов и стандартов. |
