1. РАЗРАБОТАН Техническим комитетом по стандартизации ТК 279 "Зубоврачебное дело"

ВНЕСЕН Техническим комитетом по стандартизации ТК 279 "Зубоврачебное дело" при ВНПО "Стоматология"

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 06.05.93 N 133

3. Настоящий стандарт подготовлен на основе аутентичного перевода ИСО 8170-85 "Стоматологические ручные инструменты. Ручные режущие инструменты для восстановительной стоматологии. Обозначение и маркировка размерных характеристик" и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

Для нужд стоматологии в мире производится широкий ассортимент инструментов. Настоящий стандарт был разработан с целью удовлетворения потребности промышленности, торговли, врачей-стоматологов и учебных заведений в едином способе обозначения и маркировки этих инструментов.

Стандарт устанавливает цифровую систему обозначения ручных режущих инструментов для восстановительной стоматологии. Преимущества данной системы выявятся при условии ее принятия и широкого использования: в этой связи предъявляется просьба к изготовителям стоматологических инструментов ссылаться на это обозначение в своих каталогах, к врачам - в их заказах, к учебным заведениям - обучать этой системе.

Настоящий стандарт является первым в разрабатываемой серии стандартов на систему обозначения ручных режущих инструментов. Когда код будет полностью разработан, он примет форму, указанную в 4.1.

Размерные характеристики ручных режущих инструментов для восстановительной стоматологии будут также стандартизованы, и, в первую очередь, следующие:

длина и ширина лезвия, угол и допуски на прямые и десенные долота;

окончательный результирующий угол кривизны лезвий (например десенных долото, ложко- и грушеобразных экскаваторов);

угол плоской поверхности дискообразных лезвий по отношению к стержню (хвостовику), рассматриваемому как прямая линия (например дискообразный экскаватор);

угол полукруглых лезвий по отношению к дистальной части хвостовика (например полукруглые экскаваторы);

методы измерения и допуски, относящиеся к различным характеристикам (включая систему измерения углов в инструментах со шкалами).

Настоящий стандарт устанавливает цифровую систему обозначения, маркировки и идентификации размерных характеристик ручных режущих инструментов для восстановительной стоматологии.

Требования настоящего стандарта являются обязательными.

ИСО 1942-83 <*> Словарь стоматологических терминов.

--------------------------------

<*> До прямого применения данного документа в качестве государственного стандарта распространение его осуществляет ВНИИКИ.

В настоящем стандарте применяются следующие термины и определения, взятые из ИСО 1942.

3.1. Ручной режущий инструмент для восстановительной стоматологии состоит из:

рабочей части или лезвия с одной режущей кромкой (рисунок 1);

ручки для держания инструмента и манипулирования им;

соединительной части или хвостовика, соединяющего рукоятку с лезвием или шейкой, несущей лезвие (рисунок 2);

у двусторонних экскаваторов с противоположными углами типа: дискообразные, полукруглые и грушевидные - из шейки, соединяющей лезвие с хвостовиком (рисунок 2).

3.2. Прямой ручной режущий инструмент - ручной режущий инструмент, ручка, лезвие и хвостовик которого находятся на одной оси (рисунок 1).

3.3. Изогнутый ручной режущий инструмент - ручной режущий инструмент, лезвие которого изогнуто в одну из двух плоских сторон (рисунок 3).

3.4. Угловой ручной режущий инструмент - ручной режущий инструмент, лезвие которого находится под углом к продольной оси ручки (рисунок 4).

3.5. Ручной режущий инструмент с противоположными углами - угловой ручной режущий инструмент, у которого длинное лезвие образует острый угол с продольной осью инструмента, а хвостовик имеет один или несколько углов или изгибов, которые служат для установки режущей кромки внутри осевой проекции ручки (рисунок 5).

3.6. Топорик - угловой ручной инструмент, режущая кромка которого находится в той же плоскости, что и продольная ось ручки (рисунок 4).

3.7. Мотыга - угловой ручной режущий инструмент, режущая кромка которого находится в плоскости, перпендикулярной к оси ручки (рисунок 6).

3.8. Двухплоскостной изогнутый ручной режущий инструмент - инструмент типа топорика, лезвие которого изогнуто так, что вогнутая поверхность находится на той же стороне лезвия, что и режущая кромка, а также ложкообразные, полукруглые, дискообразные и грушевидные ручные инструменты, если их шейка изогнута (рисунок 7).

3.9. Долото - ручной режущий инструмент, лезвие которого имеет прямоугольное сечение и заточено так, что образует прямую режущую кромку, перпендикулярную к продольной оси лезвия (рисунок 1).

Лезвие обычно прямое (имеет форму параллелепипеда), но может быть и изогнуто.

3.10. Долото со скошенным лезвием - долото, режущая кромка которого не перпендикулярна к продольной оси лезвия (рисунок 8).

3.11. Зубной экскаватор - ручной режущий инструмент, режущая кромка которого изогнута (рисунок 9).

3.12. Стандартное положение для идентификации ручных инструментов - положение, в котором инструмент удерживается и осматривается оператором с целью идентификации, а именно, когда его рабочая часть направлена вертикально вверх, а для угловых инструментов - рукоятка направлена к оператору.

3.13. Правый инструмент - инструмент типа топорика, режущая кромка которого находится на правой стороне лезвия, когда инструмент рассматривается в стандартном положении.

Прямое долото - долото со скошенным лезвием, острый угол которого находится на правой стороне лезвия и заточка которого удалена от наблюдателя, когда инструмент рассматривают в стандартном положении (рисунок 10).

3.14. Левый инструмент - инструмент типа топорика, режущая кромка которого находится на левой стороне лезвия, когда инструмент рассматривают в стандартном положении.

Прямое долото со скошенным лезвием, острый угол которого находится на левой стороне лезвия и заточка которого удалена от наблюдателя, когда инструмент рассматривают в стандартном положении.

3.15. Проксимальный инструмент - инструмент типа мотыги, режущая кромка которого находится на ближайшей стороне лезвия при осмотре в стандартном положении.

Десенное долото - инструмент, острый угол которого находится на ближайшей кромке лезвия при осмотре в стандартном положении (рисунок 11).

3.16. Дистальный инструмент - инструмент типа мотыги, режущая кромка которого находится на дальней стороне лезвия при осмотре в стандартном положении.

Десенное долото - инструмент, острый угол которого находится на удаленной от наблюдателя кромке лезвия при осмотре в стандартном положении.

4.1. Общие требования

Обозначение инструмента состоит из цифрового кода размерных характеристик.

Условное обозначение инструмента:

4.2. Цифровой код размерных характеристик

Код состоит из четырех сочетаний цифр, каждое из которых указывает одну из размерных характеристик, как указано выше.

4.2.1. Ширина лезвия

Ширину лезвия указывают в десятых долях миллиметра.

4.2.2. Длина лезвия

Для угловых долот длину лезвия указывают в миллиметрах. Для прямых долот длина лезвия не имеет значения и этот элемент кода опускают.

Код для прямых режущих инструментов состоит лишь из одной пары цифр - ширина лезвия в десятых долях миллиметра. Однако для прямых долот со скошенным лезвием, которые могут быть как левыми, так и правыми, вводят еще две цифры с целью указания, являются ли они правыми или левыми (3.13 и 3.14). Следовательно, цифровой код для всех угловых инструментов включает полный код из четырех сочетаний цифр.

4.2.3. Угол лезвия

Угол между лезвием и продолжением продольной оси инструмента называют углом лезвия и выражают в градусах при помощи двух цифр (как исключение допускаются три цифры).

Когда угол равен нулю (как в случае с прямыми инструментами), значение не указывают.

Примечания:

1 Изготовитель может указывать, что эти две (или три) цифры относятся к углу, включая символ градуса (°) например: 14 06 22°.

2 Подобная система, использующая угол, выраженный в градусах, заменяет ранее использовавшуюся (систему Блэка), в которой угол был выражен в 1-й сотой круга.

3 Для десенных долот угол режущей кромки с продольной осью инструмента не указывают, так как эта информация содержится в коде для проксимальных (01) или дистальных (02) долот (4.2.4).

4.2.4. Направление лезвия (положение режущей кромки)

Для указания направления лезвия используют цифровой код, данный в таблице 1.

Примечание. Термины, используемые в таблице 1 для указания направления лезвия, даны в разделе 3.

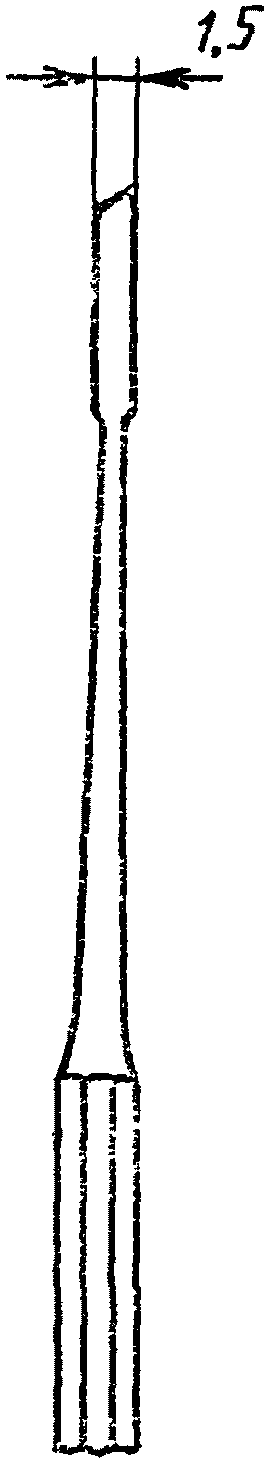

5.1. Прямое эмалевое долото (3.2 и 3.9)

Ширина лезвия 1,5 мм, код 15

5.2. Прямое долото со скошенным лезвием, правое (3.10 и 3.13)

Ширина лезвия 1,5 мм. Острый угол на правой стороне лезвия при осмотре в стандартном положении. Код: 15 10

5.3. Прямое долото со скошенным лезвием, левое (3.14)

Ширина лезвия 2 мм. Острый угол на левой стороне лезвия при осмотре в стандартном положении. Код: 20 20

5.4. Правый топорик (3.6 и 3.13)

Ширина лезвия 2 мм. Длина лезвия 9 мм. Угол лезвия 45° (4.2.3). Режущая кромка на правой стороне лезвия при осмотре в стандартном положении. Код: 20 09 45 10

5.5. Проксимальная мотыга (3.7 и 3.15)

Ширина лезвия 1,4 мм. Длина лезвия 6 мм. Угол лезвия (хвостовика) 22°. Режущая кромка на ближней стороне лезвия в стандартном положении. Код: 14 06 22 01

5.6. Десенное долото правое дистальное (3.13 и 3.16)

Ширина лезвия 2 мм. Длина лезвия 9 мм. Угол лезвия (хвостовика) 45°. Режущая кромка на левой стороне лезвия в стандартном положении. Код: 20 09 45 12
