ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ТЕКСТИЛЬНЫЕ И ОБОРУДОВАНИЕ ВСПОМОГАТЕЛЬНОЕ.

ГАЛЕВА (ЛИЦЫ) СДВОЕННЫЕ МЕТАЛЛИЧЕСКИЕ СО ВСТАВНЫМ ГЛАЗКОМ

ДЛЯ ЖАККАРДОВОГО ТКАЧЕСТВА

РАЗМЕРЫ

Textile machinery and accessories. Twin wire healds

with inset mail for jacquard weaving. Dimensions

ГОСТ Р 50494-93

(ИСО 365-82)

Группа Г62

ОКП 96 7153

Дата введения

1 января 1994 года

Информационные данные

1. Подготовлен и внесен Техническим комитетом ТК 314 "Текстильные машины и оснастка".

Разработчики: В.Г. Лабок, канд. техн. наук (руководитель темы), Л.И. Мокина.

2. Утвержден и введен в действие Постановлением Госстандарта России от 10.02.1993 N 40.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 365-82 "Машины текстильные и оборудование вспомогательное. Галева (лицы) сдвоенные металлические со вставным глазком для жаккардового ткачества" с дополнительными требованиями, отражающими потребности народного хозяйства.

3. Введен впервые.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает основные размеры сдвоенных металлических галев (лиц) со вставным глазком для жаккардового ткачества.

Требования настоящего стандарта являются обязательными.

Дополнительные требования к галевам (лицам), отражающие потребности народного хозяйства, даны в Приложении.

Размеры должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

Галева (лица) типа A с верхним и нижним ушками

O-образной формы

b - внутренняя ширина верхнего ушка;

- внутренняя ширина вставного глазка;

- диаметр нижнего ушка; d - толщина проволоки

Черт. 1

Галева (лица) типа B с верхним ушком прямым,

(затем приняло U-образную форму),

с нижним ушком O-образной формы

Черт. 2a

Галева (лица) типа B с верхним ушком, изогнутым U-образно,

и нижним ушком O-образной формы

h - длина верхнего ушка:

- длина вставного глазка;

L - расстояние между ушками;

, - расстояние от верхнего

ушка до центра вставного глазка

Черт. 2b

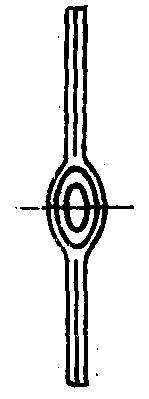

Вставной глазок типа 1

Черт. 3a

Вставной глазок типа 2 (вкрученный)

Черт. 3b

Таблица 1

Проволока		Вставной глазок			Ушко		Расстояние между ушками L и соотношение размеров, ,
Проволока		Вставной глазок			Ушко		L			L
d	N <*>	x	N <*>	тип	h x b		350	150	150	400	190	200
0,3	32	2,6 x 0,9	1010	1	3,5 x 1,7	2,2	x
0,35	30	3,3 x 1,3	1015	1	13,5 x 1,7	2,2	x
0,4	28	4 x 1,5 5,2 x 2,3	1020 355	1	4 x 2	2,5	x x			x x
0,5	26	5,5 x 2,7 6,6 x 3,9	380 1080	2	5 x 2,5					x x

--------------------------------

<*> Сортамент проволоки и номера глазков даны только для сведения.

2. ОБОЗНАЧЕНИЕ

Пример обозначения сдвоенного металлического галева (лицы) типа A с O-образным верхним и нижним ушками, изготовленного из проволоки толщиной 0,4 мм, расстояние между ушками 350 мм, размер глазка для нити основы 4,0 мм x 1,5 мм:

Сдвоенное металлическое галево (лица)

A 0,4 x 350 - 4,0 x 1,5 мм ГОСТ Р 50494-93.

Приложение

Обязательное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ГАЛЕВАМ (ЛИЦАМ)

СДВОЕННЫМ МЕТАЛЛИЧЕСКИМ СО ВСТАВНЫМ ГЛАЗКОМ

ДЛЯ ЖАККАРДОВОГО ТКАЧЕСТВА,

ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА

1. РАЗМЕРЫ

Размеры должны соответствовать указанным в табл. 2.

Таблица 2

d	x	h x b		L
0,34	3,2 x 1,3; 4,0 x 1,5	4,0 x 1,5	3,0	265; 280; 285; 330; 335; 350; 440
0,4	3,2 x 1,3; 4,0 x 1,5; 5,2 x 2,3; 5,6 x 2,7; 6,0 x 3,0	4,0 x 1,5	3,0	265; 280; 285; 305; 320; 330; 335; 355; 350; 380; 420; 440; 480
0,5	4,0 x 2,0; 5,2 x 2,3; 6,0 x 3,0; 8,0 x 4,0; 5,6 x 2,7	4,0 x 1,5	3,0; 6,0	265; 280; 285; 305; 335; 355; 360; 380; 385; 420; 440; 450; 460; 480; 520; 540; 550; 580; 600; 620; 680; 710
0,8	6,0 x 3,0; 8,0 x 4,0; 12,0 x 6,0	4,0 x 1,5	3,0; 6,0; 8,0	265; 280; 285; 305; 330; 335; 355; 360; 380; 385; 410; 420; 450; 480; 500; 510; 520; 525; 540; 550; 580; 600; 620; 660; 680; 685; 710

Примечание. Центр глазка должен находиться в середине галева. По согласованию с потребителем допускается смещение центра глазка.
