НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАЛЬ
ПЕРЕВОД ЗНАЧЕНИЙ ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ
ЧАСТЬ 2
СТАЛЬ АУСТЕНИТНАЯ
Steel. Conversion of elongation values. Part 2.
Austenitic steel
ISO 2566-2:1984
Steel - Conversion of elongation values -
Part 2: Austenitic steels
(IDT)
ГОСТ Р ИСО 2566-2-2009
Группа В09
ОКС 77.040.10
ОКСТУ 0709
Дата введения
1 июня 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 145 "Методы контроля металлопродукции" на основе аутентичного перевода стандарта, указанного в пункте 3, выполненного ФГУП "СТАНДАРТИНФОРМ"
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. N 733-ст
3 Настоящий стандарт идентичен международному стандарту ИСО 2566-2:1984 "Сталь. Перевод значений относительного удлинения. Часть 2. Сталь аустенитная" (ISO 2566-2:1984 "Steel - Conversion of elongation values - Part 2: Austenitic steels")
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает способ перевода значений относительного удлинения при комнатной температуре после разрушения образца, полученных на различных пропорциональных и непропорциональных длинах баз, в другие длины баз.
Стандарт распространяется на аустенитные нержавеющие стали с пределом прочности на растяжение от 450 до 750 Н/мм2 после термообработки.
Способ перевода не распространяется на стали:
a) деформированные в холодном состоянии;
b) закаленные и отпущенные;
c) неаустенитные.
Этот способ перевода не следует использовать, если длина базы превышает значение, равное , также если отношение ширины к толщине испытуемого образца превышает 20.
2 Обозначения
Обозначения, применяемые в настоящем стандарте, приведены в таблице 1.
Таблица 1
Обозначение
Определение
A
Относительное удлинение на длине базы L0 после разрушения, полученное при испытаниях, %
Ar
Относительное удлинение на другой длине базы, для которой требуется перевод, %
D
Диаметр испытуемого образца
L0
Исходная длина базы
S0
Начальная площадь поперечного сечения испытуемого образца
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 длина базы (gauge length): Любая длина параллельного участка испытуемого образца, которую используют для измерения деформации. Этот термин применяют для обозначения исходной длины базы L0, отмеченной на испытуемом образце, для определения относительного удлинения A после разрушения.
3.2 пропорциональная длина базы (proportional gauge length): Длина базы, имеющая установленную зависимость с квадратным корнем из поперечного сечения, например .
3.3 непропорциональная длина базы (non-proportional gauge length): Длина базы, не связанная определенным образом с площадью поперечного сечения испытуемого образца, которая имеет определенный размер, например 50 мм.
4 Основная формула
Данные настоящего стандарта основаны на формуле, полученной путем статистической оценки результатов испытаний, которые в упрощенном виде могут быть выражены следующим образом
, (1)
где Ar - требуемое относительное удлинение на длине базы L0;
A - относительное удлинение на длине базы .
При длине базы формула приобретает следующий вид
, (2)
где A - относительное удлинение на длине базы .
По формулам (1) и (2) рассчитаны значения показателей таблиц 2 - 22 и рисунков 1 - 5.
5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы
Для переводов относительных удлинений используют коэффициенты умножения, определяемые по формуле (1). В таблице 2 приведены соотношения для ряда наиболее широко используемых пропорциональных длин образцов.
Подробные переводы относительных удлинений, полученных на длине базы , в удлинения на длине базы приведены в таблице 6.
6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения
Перевод значений относительных удлинений различных фиксированных длин баз на испытуемых образцах с одинаковой площадью поперечного сечения также выполняют используя коэффициенты. Коэффициенты перевода для длин баз 50, 80, 100 и 200 мм приведены в таблице 3.
7 Перевод из пропорциональной длины базы в непропорциональную длину базы
Коэффициенты перевода изменяются в соответствии с площадью поперечного сечения непропорционального испытуемого образца.
В таблице 4 приведены коэффициенты умножения для перевода относительного удлинения на длине базы в эквивалентное удлинение для постоянных длин баз, равных 50, 80, 100 и 200 мм для диапазона площадей поперечного сечения. Для переводов в обратном порядке, т.е. удлинения на постоянной длине базы в эквивалентное удлинение на базе , используют обратные значения коэффициентов.
Пример - Относительное удлинение 20% на длине базы эквивалентно 20·1,046 = 20,9% на образце шириной 25 мм, толщиной 6 мм с длиной базы 50 мм (таблица 4).
Из приведенного примера видно, что переводы, включающие другие пропорциональные длины баз, могут быть получены в результате предварительного или последующего использования коэффициентов, представленных в таблице 2.
Таблицы 7 - 10 можно использовать для того, чтобы получить некоторые из таких переводов, а таблицы 15 - 18 - для получения относительного удлинения на стандартной длине базы, соответствующей длине базы .
Таким же образом таблицы 11 - 14 используют для перевода для базы , а таблицы 19 - 22 - для относительных удлинений на фиксированных длинах баз в соответствующие удлинения на базе .
8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения
Эти вычисления предпочтительно выполнять в два этапа с начальным переводом на базу .
Пример - Определить относительное удлинение, равное 24%, при длине базы 200 мм для испытуемого образца сечением 40 x 15 мм и для образцов сечением 30 x 10 мм с длиной базы 200, 100, 50 мм.
24·1/0,957 = 25,1% на базе (таблица 4);
25,1·0,916 = 23,0% на образце сечением 30 x 10 мм с длиной базы 200 мм;
25,1·1,000 = 25,1% на образце сечением 30 x 10 мм с длиной базы 100 мм;
25,1·1,093 = 27,4% на образце сечением 30 x 10 мм с длиной базы 50 мм.
Относительное удлинение для других пропорциональных длин баз могут быть получены с использованием коэффициентов, представленных в таблице 2.
9 Применение рисунков 1 - 5
9.1 Рисунки 1 - 5 могут быть использованы в качестве альтернативного метода для ускоренного выполнения перевода относительных удлинений.

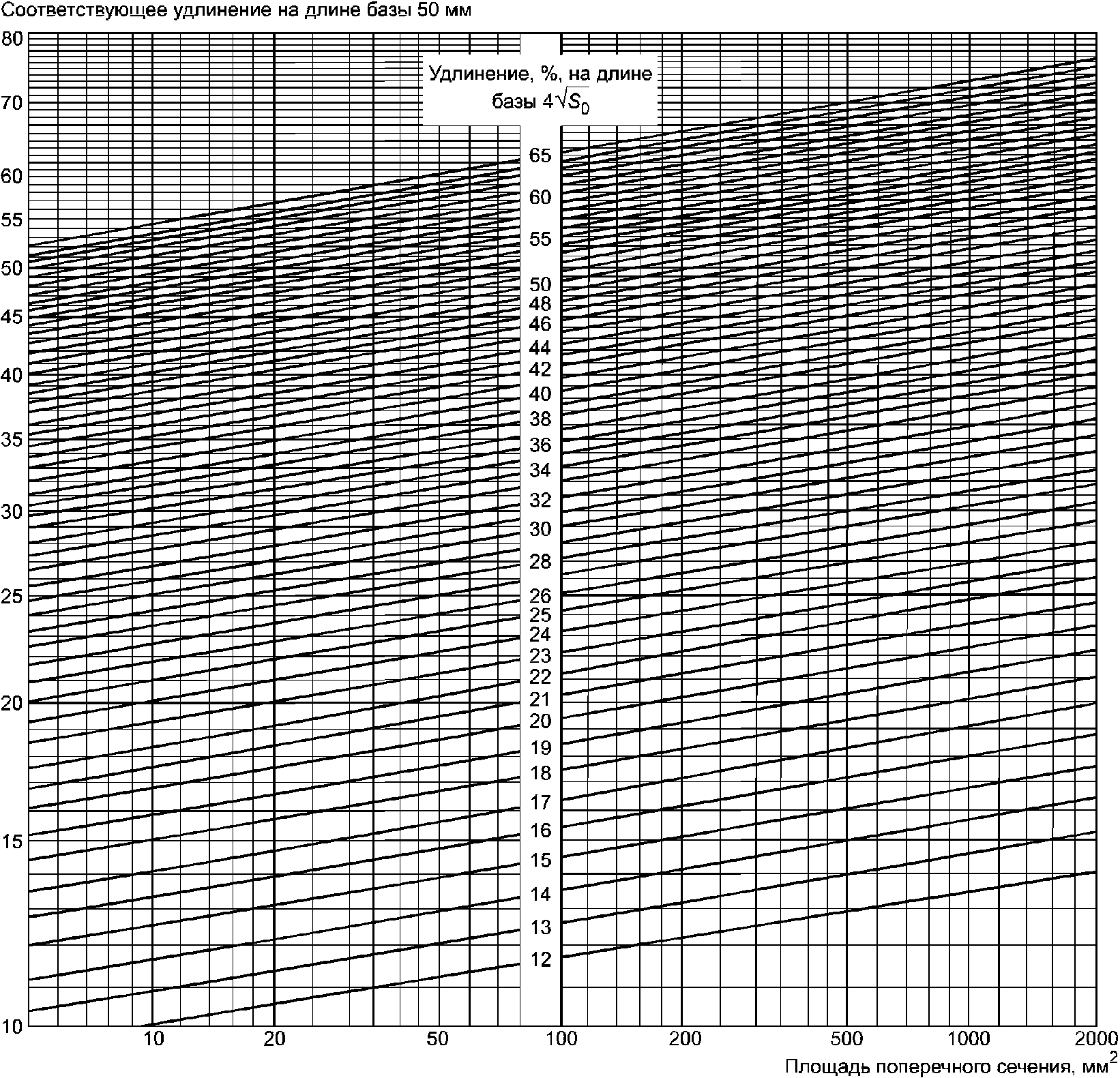

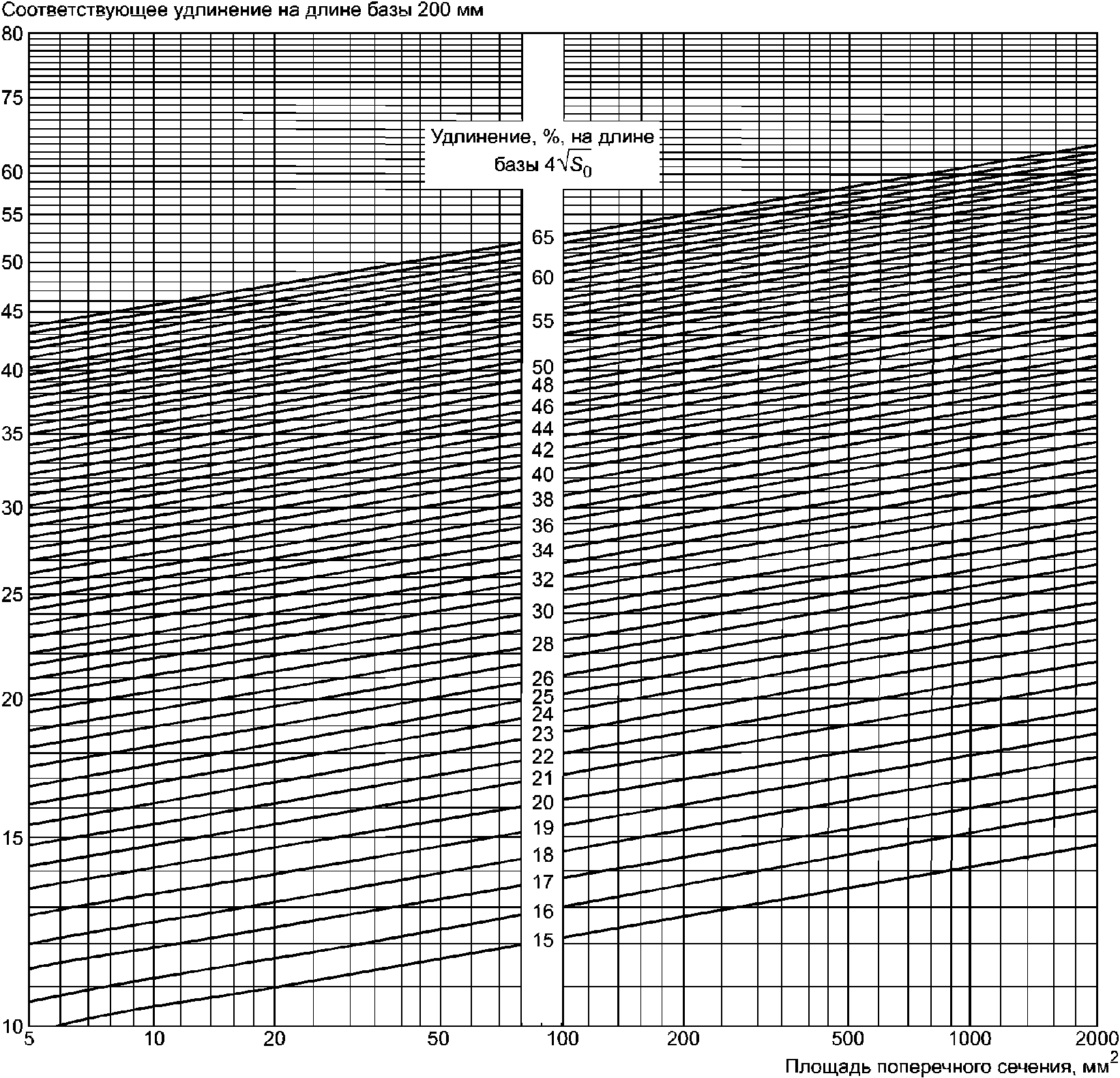

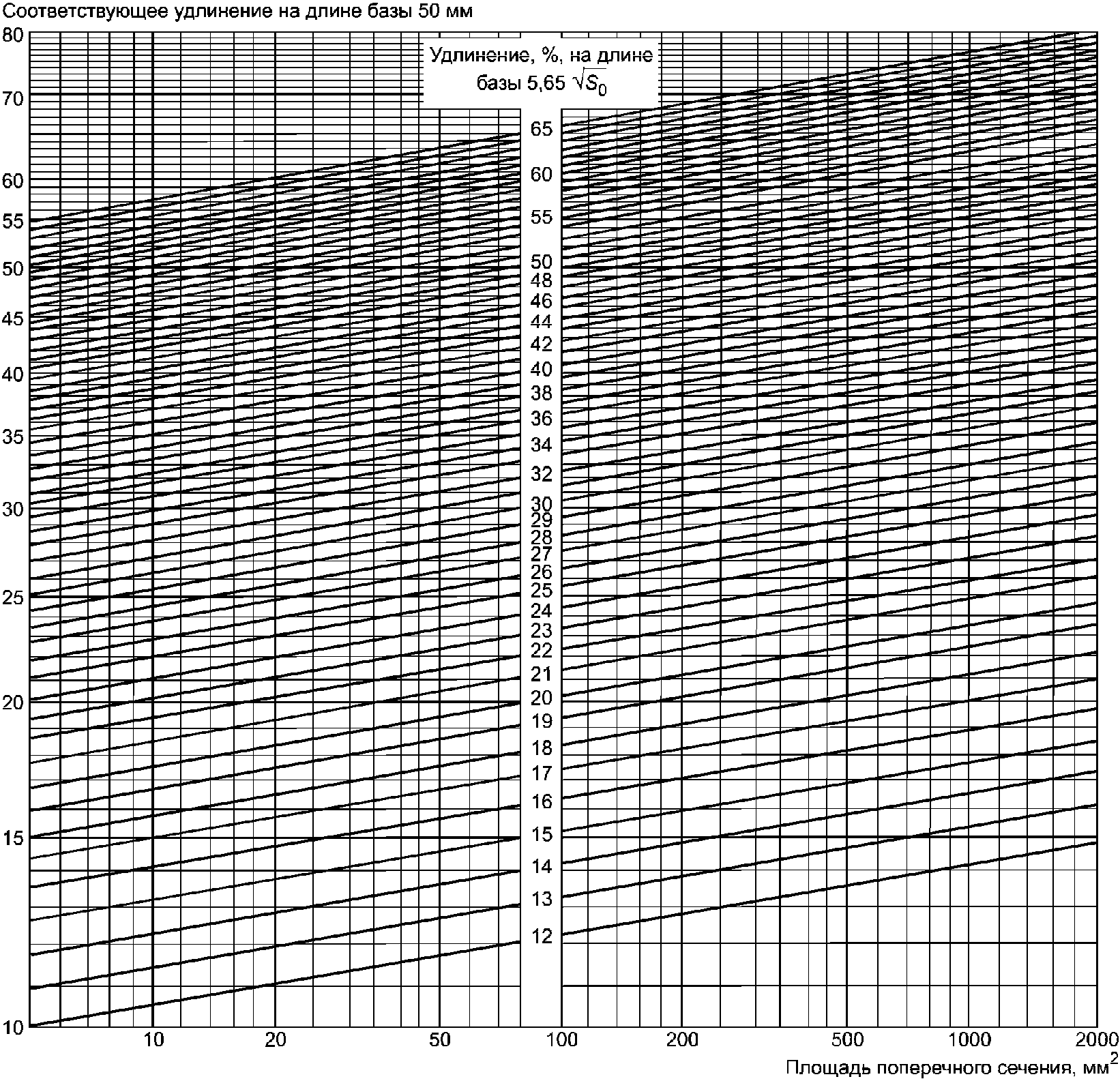

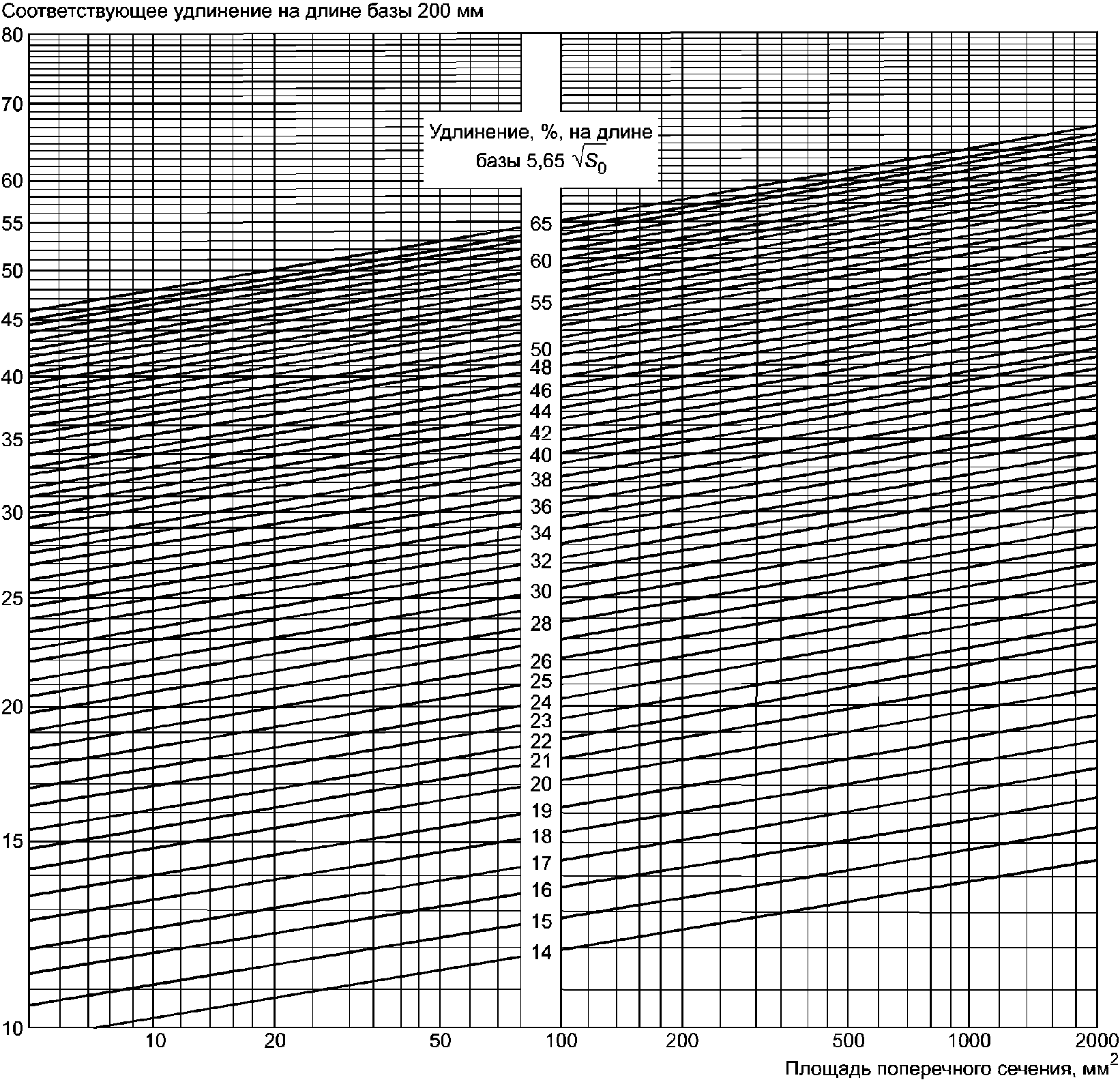

9.2 Рисунки 1 - 4 могут быть использованы для переводов между длинами баз и 50 мм; и 200 мм; и 50 мм и и 200 мм, соответственно.
Пример - Требуется найти относительное удлинение на базе и , эквивалентное удлинению 25% на длине базы 200 мм для испытуемого образца с поперечным сечением 25 x 12,5 мм, площадью 312,5 мм2.
Пересечение этой ординаты с абсциссой, представляющей относительное удлинение 25% при длине базы 200 мм, лежит на наклонной линии, представляющей относительное удлинение 27,2% на базе на рисунке 2 и в точке, относящейся к наклонным линиям на рисунке 4, приближающейся к относительному удлинению 28,8% на базе .

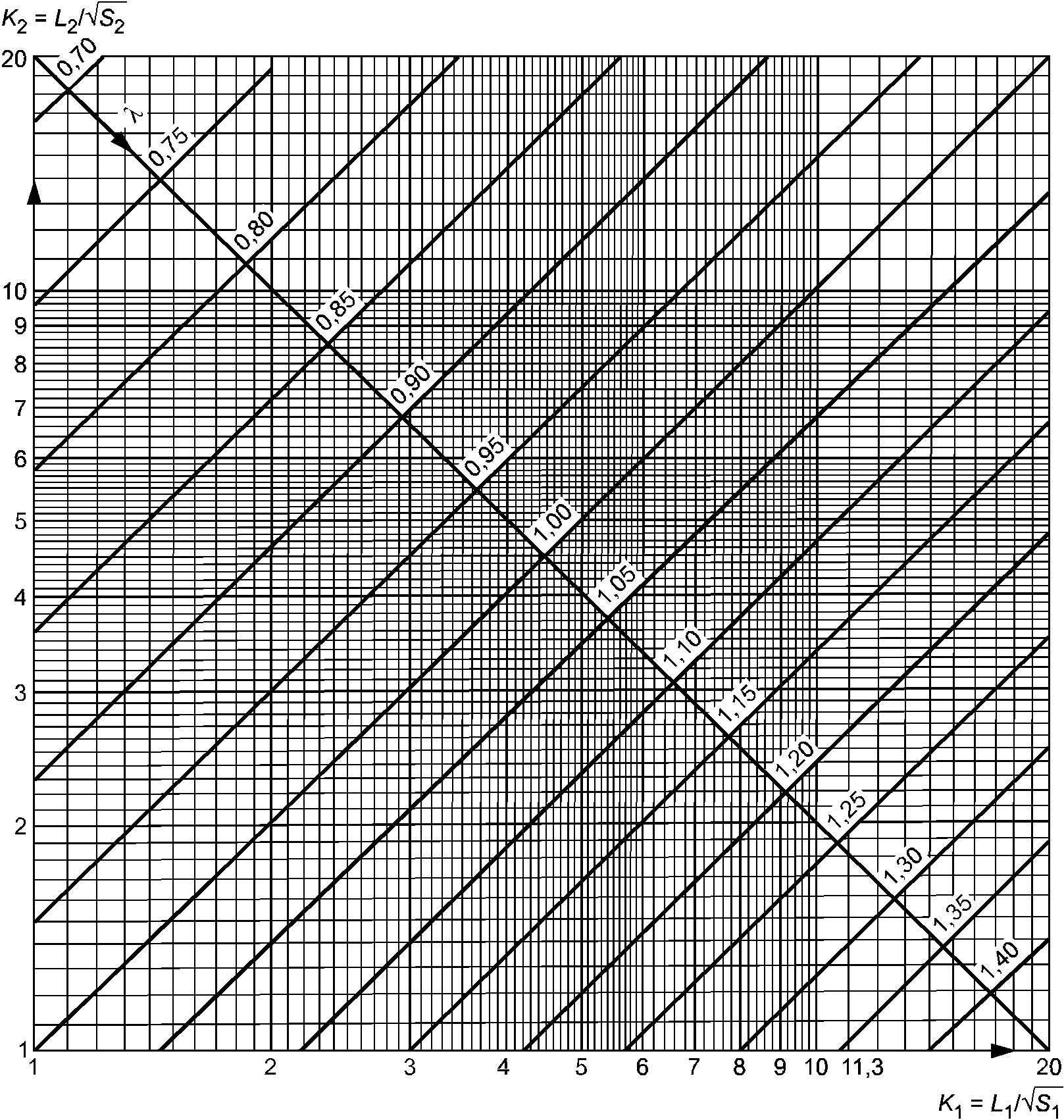

9.3 Рисунок 5 можно использовать для расчета всех переводов относительного удлинения.
Формулу, приведенную в разделе 4, можно представить в виде
, (3)
где K1 и K2 - коэффициенты пропорциональности между любыми двумя образцами для испытаний, рассчитываемые по формулам:
; (4)
. (5)
На рисунке 5 показаны значения .
Для того, чтобы использовать рисунок 5, необходимо выполнить следующие операции:
a) вычислить величину пропорциональности и для двух испытуемых образцов;
b) определить графически коэффициент ;
c) полученное относительное удлинение составит .
Пример - Определить относительное удлинение, эквивалентное 24%, для испытуемого образца сечением 40 x 15 мм при длине базы 200 мм и для испытуемого образца сечением 30 x 10 мм с длиной базы, равной 100 мм.
a) ;
;
b) Из рисунка 5 ;
c) Искомое относительное удлинение составляет 24 x 1,04 = 25,0%.
Таблица 2
Коэффициенты перевода для пропорциональных длин баз
Перевод из
Коэффициент перевода в
4D
5D
8D
1,000
0,957
0,913
0,876
0,985
0,957
0,902
1,045
1,000
0,954
0,916
1,029
1,000
0,942
1,095
1,048
1,000
0,956
1,078
1,048
0,987
1,141
1,092
1,042
1,000
1,124
1,092
1,029
4d
1,015
0,972
0,928
0,890
1,000
0,972
0,916
5d
1,045
1,000
0,954
0,916
1,029
1,000
0,942
8d
1,109
1,161
1,013
0,972
1,092
1,062
1,000
Таблица 3
Коэффициенты перевода <1> для непропорциональных длин баз
Перевод из
Коэффициент перевода в
50 мм
80 мм
100 мм
200 мм
50 мм
1,000
0,942
0,916
0,839
80 мм
1,062
1,000
0,972
0,890
100 мм
1,092
1,029
1,000
0,916
200 мм
1,193
1,123
1,092
1,000
<1> При условии, что площади поперечных сечений равны.
Таблица 4
Коэффициенты перевода из длины базы в непропорциональную
длину базы
Площадь поперечного сечения образца для испытаний, мм2
Коэффициент для удлинений на непропорциональной длине базы
200 мм
100 мм
80 мм
50 мм
5
0,706
0,771
0,794
0,842
10
0,738
0,806
0,829
0,880
15
0,757
0,827
0,851
0,903
20
0,771
0,842
0,867
0,920
25
0,782
0,854
0,879
0,933
30
0,792
0,864
0,889
0,944
35
0,779
0,873
0,898
0,953
40
0,806
0,880
0,906
0,961
45
0,812
0,887
0,912
0,969
50
0,818
0,893
0,919
0,975
55
0,823
0,898
0,924
0,981
60
0,827
0,903
0,929
0,986
70
0,835
0,912
0,938
0,996
80
0,842
0,920
0,946
1,005
90
0,849
0,927
0,953
1,012
100
0,854
0,933
0,960
1,019
110
0,860
0,939
0,966
1,025
120
0,864
0,944
0,971
1,031
130
0,869
0,949
0,976
1,036
140
0,873
0,953
0,981
1,041
150
0,877
0,957
0,985
1,045
160
0,880
0,961
0,989
1,050
170
0,884
0,965
0,993
1,054
180
0,887
0,969
0,996
1,058
190
0,890
0,972
1,000
1,061
200
0,893
0,975
1,003
1,065
210
0,896
0,978
1,006
1,068
220
0,898
0,981
1,009
1,071
230
0,901
0,984
1,012
1,074
240
0,903
0,986
1,015
1,077
250
0,906
0,989
1,017
1,080
260
0,908
0,991
1,020
1,083
270
0,910
0,994
1,022
1,085
280
0,912
0,996
1,025
1,088
290
0,914
0,998
1,027
1,090
300
0,916
1,000
1,029
1,093
310
0,918
1,003
1,031
1,095
320
0,920
1,005
1,033
1,097
330
0,922
1,007
1,035
1,099
340
0,923
1,008
1,037
1,101
350
0,925
1,010
1,039
1,103
360
0,927
1,012
1,041
1,105
370
0,928
1,014
1,043
1,107
380
0,930
1,016
1,045
1,109
390
0,932
1,017
1,047
1,111
400
0,933
1,019
1,048
1,113
410
0,935
1,021
1,050
1,114
420
0,936
1,022
1,051
1,116
430
0,937
1,024
1,053
1,118
440
0,939
1,025
1,055
1,119
450
0,940
1,027
1,056
1,121
460
0,941
1,028
1,058
1,123
470
0,943
1,029
1,059
1,124
480
0,944
1,031
1,060
1,126
490
0,945
1,032
1,062
1,127
500
0,946
1,033
1,063
1,129
550
0,952
1,040
1,070
1,135
600
0,957
1,045
1,076
1,142
650
0,962
1,051
1,081
1,148
700
0,967
1,056
1,086
1,153
750
0,971
1,060
1,091
1,158
800
0,975
1,065
1,095
1,163
850
0,979
1,069
1,100
1,167
900
0,982
1,073
1,104
1,171
950
0,986
1,076
1,107
1,176
1 000
0,989
1,080
1,111
1,179
1 050
0,992
1,083
1,114
1,183
1 100
0,995
1,087
1,118
1,187
1 150
0,998
1,090
1,121
1,190
1 200
1,000
1,093
1,124
1,193
1 250
1,003
1,095
1,127
1,196
1 300
1,006
1,098
1,130
1,199
1 350
1,008
1,101
1,132
1,202
1 400
1,010
1,103
1,135
1,205
1 450
1,013
1,106
1,138
1,208
1 500
1,015
1,108
1,140
1,210
1 550
1,017
1,110
1,142
1,213
1 600
1,019
1,113
1,145
1,215
1 650
1,021
1,115
1,147
1,217
1 700
1,023
1,117
1,149
1,220
1 750
1,025
1,119
1,151
1,222
1 800
1,027
1,121
1,153
1,224
1 850
1,028
1,123
1,155
1,226
1 900
1,030
1,125
1,157
1,228
1 950
1,032
1,127
1,159
1,230
2 000
1,033
1,129
1,161
1,232
2 050
1,035
1,130
1,163
1,234
2 100
1,037
1,132
1,165
1,236
2 150
1,038
1,134
1,166
1,238
2 200
1,040
1,135
1,168
1,240
2 250
1,041
1,137
1,170
1,242
2 300
1,043
1,139
1,171
1,243
2 350
1,044
1,140
1,173
1,245
2 400
1,045
1,142
1,175
1,247
2 450
1,047
1,143
1,176
1,248
2 500
1,048
1,145
1,178
1,250
2 550
1,050
1,146
1,179
1,252
2 600
1,051
1,148
1,181
1,253
2 650
1,052
1,149
1,182
1,255
2 700
1,053
1,150
1,183
1,256
2 750
1,055
1,152
1,185
1,258
2 800
1,056
1,153
1,186
1,259
2 850
1,057
1,154
1,187
1,260
2 900
1,058
1,156
1,189
1,262
2 950
1,059
1,157
1,190
1,263
3 000
1,060
1,158
1,191
1,265
Значения коэффициентов в графе "Коэффициент для удлинений на непропорциональной длине базы" рассчитаны по формуле
. (6)
Для перехода от значений на длине базы к значениям удлинений на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.
Для перехода от значений для непропорциональной длины базы к значениям на длине базы необходимо разделить их на соответствующий коэффициент (рисунки 1 и 2).
Таблица 5
Коэффициенты перевода удлинений на длине базы в удлинения
на непропорциональной длине базы
Площадь поперечного сечения образца для испытаний, мм2
Коэффициент для удлинений на непропорциональной длине базы
200 мм
100 мм
80 мм
50 мм
5
0,673
0,734
0,756
0,802
10
0,703
0,767
0,790
0,838
15
0,721
0,787
0,810
0,860
20
0,734
0,802
0,825
0,876
25
0,745
0,813
0,837
0,888
30
0,754
0,823
0,847
0,899
35
0,761
0,831
0,855
0,907
40
0,767
0,838
0,862
0,915
45
0,773
0,844
0,869
0,922
50
0,778
0,850
0,874
0,928
55
0,783
0,855
0,880
0,934
60
0,787
0,860
0,885
0,939
70
0,796
0,868
0,893
0,948
80
0,802
0,876
0,901
0,956
90
0,808
0,882
0,908
0,964
100
0,813
0,888
0,914
0,970
110
0,818
0,894
0,919
0,976
120
0,823
0,899
0,924
0,981
130
0,827
0,903
0,929
0,986
140
0,831
0,907
0,934
0,991
150
0,835
0,911
0,938
0,995
160
0,838
0,915
0,941
0,999
170
0,841
0,919
0,945
1,003
180
0,844
0,922
0,949
1,007
190
0,847
0,925
0,952
1,010
200
0,850
0,928
0,955
1,014
210
0,853
0,931
0,958
1,017
220
0,855
0,934
0,961
1,020
230
0,858
0,937
0,963
1,023
240
0,860
0,939
0,966
1,025
250
0,862
0,941
0,969
1,028
260
0,864
0,944
0,971
1,031
270
0,866
0,946
0,973
1,033
280
0,868
0,948
0,976
1,036
290
0,870
0,950
0,978
1,038
300
0,872
0,952
0,980
1,040
310
0,874
0,954
0,982
1,042
320
0,876
0,956
0,984
1,044
330
0,877
0,958
0,986
1,046
340
0,879
0,960
0,988
1,048
350
0,881
0,962
0,989
1,050
360
0,882
0,964
0,991
1,052
370
0,884
0,965
0,993
1,054
380
0,885
0,967
0,995
1,056
390
0,887
0,968
0,996
1,058
400
0,888
0,970
0,998
1,059
410
0,890
0,972
0,999
1,061
420
0,891
0,973
1,001
1,063
430
0,892
0,974
1,002
1,064
440
0,894
0,976
1,004
1,066
450
0,895
0,977
1,005
1,067
460
0,896
0,979
1,007
1,069
470
0,897
0,980
1,008
1,070
480
0,899
0,981
1,010
1,072
490
0,900
0,983
1,011
1,073
500
0,901
0,984
1,012
1,074
550
0,906
0,990
1,018
1,081
600
0,911
0,995
1,024
1,087
650
0,916
1,000
1,029
1,092
700
0,920
1,005
1,034
1,098
750
0,924
1,010
1,039
1,102
800
0,928
1,014
1,043
1,107
850
0,932
1,018
1,047
1,111
900
0,935
1,021
1,051
1,115
950
0,938
1,025
1,054
1,119
1 000
0,941
1,028
1,058
1,123
1 050
0,944
1,031
1,061
1,126
1 100
0,947
1,034
1,064
1,130
1 150
0,950
1,037
1,067
1,133
1 200
0,952
1,040
1,070
1,136
1 250
0,955
1,043
1,073
1,139
1 300
0,957
1,045
1,075
1,142
1 350
0,960
1,048
1,078
1,144
1 400
0,962
1,050
1,081
1,147
1 450
0,964
1,053
1,083
1,150
1 500
0,966
1,055
1,085
1,152
1 550
0,968
1,057
1,088
1,154
1 600
0,970
1,059
1,090
1,157
1 650
0,972
1,061
1,092
1,159
1 700
0,974
1,063
1,094
1,161
1 750
0,976
1,065
1,096
1,163
1 800
0,977
1,067
1,098
1,165
1 850
0,979
1,069
1,100
1,167
1 900
0,981
1,071
1,102
1,169
1 950
0,982
1,073
1,103
1,171
2 000
0,984
1,074
1,105
1,173
2 050
0,985
1,076
1,107
1,175
2 100
0,987
1,078
1,109
1,177
2 150
0,988
1,079
1,110
1,179
2 200
0,990
1,081
1,112
1,180
2 250
0,991
1,082
1,114
1,182
2 300
0,993
1,084
1,115
1,184
2 350
0,994
1,085
1,117
1,185
2 400
0,995
1,087
1,118
1,187
2 450
0,997
1,088
1,120
1,188
2 500
0,998
1,090
1,121
1,190
2 550
0,999
1,091
1,122
1,191
2 600
1,000
1,092
1,124
1,193
2 650
1,002
1,094
1,125
1,194
2 700
1,003
1,095
1,127
1,196
2 750
1,004
1,096
1,128
1,197
2 800
1,005
1,098
1,129
1,199
2 850
1,006
1,099
1,130
1,200
2 900
1,007
1,100
1,132
1,201
2 950
1,008
1,101
1,133
1,203
3 000
1,010
1,102
1,134
1,204
Коэффициенты, представленные в графе "Коэффициент для удлинений на непропорциональной длине базы", дают значение .
Для перехода от значений на длине базы к значениям на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.
Для перехода от значений для непропорциональной длины базы к значениям на базе необходимо разделить их на соответствующий коэффициент (рисунки 3 и 4).
Таблица 6
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, измеренное на длине базы
0
1
2
3
4
5
6
7
8
9
Соответствующее удлинение, %, на длине базы
10
10
11
11
12
13
14
15
16
17
18
20
19
20
21
22
23
24
25
26
27
28
30
29
30
31
32
33
33
34
35
36
37
40
38
39
40
41
42
43
44
45
46
47
50
48
49
50
51
52
53
54
55
56
56
<1> Множитель 0,957. Значения округлены до ближайшего целого числа.
Таблица 7
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 50 мм
Фактическое удлинение, %, на длине базы 50 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
12
11
11
10
10
10
10
10
9
9
9
9
9
9
9
9
9
8
8
8
8
8
11
13
12
12
11
11
11
11
11
10
10
10
10
10
10
10
9
9
9
9
9
9
9
12
14
14
13
12
12
12
12
11
11
11
11
11
11
11
10
10
10
10
10
10
10
10
13
15
15
14
14
13
13
13
12
11
12
12
12
12
11
11
11
11
11
11
11
11
10
14
17
16
15
15
14
14
14
13
12
13
13
13
12
12
12
12
12
12
12
12
11
11
15
18
17
16
16
15
15
15
14
13
14
14
13
13
13
13
13
13
13
13
12
12
12
16
19
18
17
17
16
16
16
15
14
15
15
14
14
14
14
14
14
14
13
13
13
13
17
20
19
18
18
17
17
17
16
15
16
16
15
15
15
15
15
15
14
14
14
14
14
18
21
20
20
19
18
18
18
17
16
17
16
16
16
16
16
15
15
15
15
15
15
14
19
23
22
21
20
19
19
19
18
17
18
17
16
17
17
16
16
16
16
16
16
15
15
20
24
23
22
21
20
20
20
19
18
19
18
17
18
18
17
17
17
17
17
17
16
16
21
25
24
23
22
21
21
21
20
19
19
19
18
19
18
18
18
18
18
18
17
17
17
22
26
25
24
23
22
22
22
21
20
20
19
19
19
19
19
19
19
19
18
18
18
18
23
27
26
25
24
23
23
23
22
21
21
20
19
20
20
20
20
20
20
19
19
19
18
24
28
27
26
25
24
24
24
23
22
22
21
20
21
21
21
21
20
20
20
20
19
19
25
30
28
27
26
25
25
25
24
23
23
22
21
22
22
22
22
21
21
21
21
20
20
26
31
30
28
27
26
26
26
25
24
24
23
22
23
23
23
22
22
22
22
21
21
21
27
32
31
29
28
27
27
26
26
25
25
24
23
24
24
23
23
23
23
23
22
22
22
28
33
32
30
29
28
28
27
26
26
26
25
24
25
25
24
24
24
24
23
23
23
22
29
34
33
32
30
29
29
28
27
26
26
26
25
26
25
25
25
25
25
24
24
24
23
30
36
34
33
31
30
30
29
28
27
27
26
26
27
26
26
26
26
25
25
25
24
24
31
37
35
34
32
31
31
30
29
28
28
27
26
27
27
27
27
26
26
26
26
25
25
32
38
36
35
33
32
32
31
30
29
29
28
27
28
28
28
28
27
27
27
26
26
26
33
39
37
36
34
33
33
32
31
30
30
29
28
29
29
29
28
28
28
28
27
27
26
34
40
39
37
35
34
34
33
32
31
31
30
29
30
30
29
29
29
29
28
28
28
27
35
42
40
38
36
35
35
34
33
32
31
31
30
31
31
30
30
30
30
29
29
28
28
36
43
41
39
37
36
36
35
34
33
33
31
31
32
32
31
31
31
31
30
30
29
29
37
44
42
40
38
38
37
36
35
34
34
33
31
33
32
32
32
32
31
31
31
30
30
38
45
43
41
40
39
38
37
36
35
35
34
33
34
33
33
33
32
32
32
31
31
30
39
46
44
42
41
40
39
38
37
36
36
35
34
35
34
34
34
33
33
33
32
32
31
<1> Значения округлены до ближайшего целого числа.
Таблица 8
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 80 мм
Фактическое удлинение, %, на длине базы 80 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
13
12
12
11
11
11
10
10
10
10
10
10
9
9
9
9
9
9
9
9
9
8
11
14
13
13
12
12
12
12
11
11
11
11
10
10
10
10
10
10
10
10
10
9
9
12
15
14
14
13
13
13
13
12
12
12
12
11
11
11
11
11
11
11
11
11
10
10
13
16
16
15
14
14
14
14
13
13
13
13
12
12
12
12
12
12
12
12
11
11
11
14
18
17
16
15
15
15
15
14
14
14
14
13
13
13
13
13
13
13
12
12
12
12
15
19
18
17
17
16
16
16
15
15
15
15
14
14
14
14
14
14
14
13
13
13
13
16
20
19
18
18
17
17
17
16
16
16
16
15
15
15
15
15
14
14
14
14
14
14
17
21
20
20
19
18
18
18
17
17
17
17
16
16
16
16
16
15
15
15
15
15
14
18
23
22
21
20
19
19
19
18
18
18
17
17
17
17
17
16
16
16
16
16
16
15
19
24
23
22
21
20
20
20
19
19
19
18
18
18
18
17
17
17
17
17
17
16
16
20
25
24
23
22
22
21
21
20
20
20
19
19
19
19
18
18
18
18
18
18
17
17
21
26
25
24
23
23
22
22
21
21
21
20
20
20
20
19
19
19
19
19
18
18
18
22
28
27
25
24
24
23
23
22
22
22
21
21
21
20
20
20
20
20
20
19
19
19
23
29
28
27
25
25
24
24
23
23
23
22
22
22
21
21
21
21
21
20
20
20
20
24
30
29
28
27
26
25
25
24
24
24
23
23
23
22
22
22
22
22
21
21
21
20
25
32
30
29
28
27
26
26
25
25
25
24
24
24
23
23
23
23
23
22
22
22
21
26
33
31
30
29
28
27
27
26
26
26
25
25
24
24
24
24
24
23
23
23
22
22
27
34
33
31
30
29
29
28
27
27
27
26
26
25
25
25
25
24
24
24
24
23
23
28
35
34
32
31
30
30
29
28
28
28
27
27
26
26
26
26
25
25
25
25
24
24
29
37
35
33
32
31
31
30
29
29
29
28
28
27
27
27
26
26
26
26
25
25
25
30
38
36
35
33
32
32
31
30
30
29
29
29
28
28
28
27
27
27
27
26
26
25
31
39
37
36
34
33
33
32
31
31
30
30
30
29
29
29
28
28
28
28
27
27
26
32
40
39
37
35
34
34
33
32
32
31
31
31
30
30
29
29
29
29
28
28
28
27
33
42
40
38
36
36
35
34
34
33
32
32
31
31
31
30
30
30
30
29
29
28
28
34
43
41
39
38
37
36
35
35
34
33
33
32
32
32
31
31
31
31
30
30
29
29
35
44
42
40
39
38
37
36
36
35
34
34
33
33
33
32
32
32
32
31
31
30
30
36
45
43
42
40
39
38
38
37
36
35
35
34
34
33
33
33
33
32
32
32
31
31
37
47
45
43
41
40
39
39
38
37
36
36
35
35
34
34
34
34
33
33
32
32
31
38
48
46
44
42
41
40
40
39
38
37
37
36
36
35
35
35
34
34
34
33
33
32
39
49
47
45
43
42
41
41
40
39
38
38
37
37
36
36
36
35
35
35
34
34
33
40
50
48
46
44
43
42
42
41
40
39
39
38
38
37
37
37
36
36
36
35
34
34
41
52
49
47
45
44
43
43
42
41
40
40
39
39
38
38
37
37
37
36
36
35
35
42
53
51
48
46
45
44
44
43
42
41
41
40
40
39
39
38
38
38
37
37
36
36
43
54
52
50
47
46
45
45
44
43
42
42
41
40
40
40
39
39
39
38
38
37
37
44
55
53
51
49
47
46
46
45
44
43
43
42
41
41
41
40
40
40
39
39
38
37
45
57
54
52
50
48
47
47
46
45
44
44
43
42
42
41
41
41
41
40
39
39
38
46
58
55
53
51
50
48
48
47
46
45
45
44
43
43
42
42
42
41
41
40
40
39
47
59
57
54
52
51
49
49
48
47
46
46
45
44
44
43
43
43
42
42
41
40
40
<1> Значения округлены до ближайшего целого числа.
Таблица 9
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 100 мм
Фактическое удлинение, %, на длине базы 100 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
13
12
12
11
11
11
11
10
10
10
10
10
10
10
9
9
9
9
9
9
9
9
11
14
14
13
12
12
12
12
11
11
11
11
11
11
11
10
10
10
10
10
10
10
10
12
16
15
14
14
13
13
13
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
13
17
16
15
15
14
14
14
14
13
13
13
13
13
12
12
12
12
12
12
12
12
11
14
18
17
17
16
15
15
15
15
14
14
14
14
14
13
13
13
13
13
13
13
12
12
15
19
19
18
17
17
16
16
16
15
15
15
15
15
14
14
14
14
14
14
14
13
13
16
21
20
19
18
18
17
17
17
16
16
16
16
15
15
15
15
15
15
15
14
14
14
17
22
21
20
19
19
18
18
18
17
17
17
17
16
16
16
16
16
16
16
15
15
15
18
23
22
21
20
20
20
19
19
18
18
18
18
17
17
17
17
17
17
16
16
16
16
19
25
24
23
22
21
21
20
20
19
19
19
19
18
18
18
18
18
18
17
17
17
17
20
26
25
24
23
22
22
21
21
21
20
20
20
19
19
19
19
19
19
18
18
18
17
21
27
26
25
24
23
23
23
22
22
21
21
21
20
20
20
20
20
19
19
19
19
18
22
29
27
26
25
24
24
24
23
23
22
22
22
21
21
21
21
21
20
20
20
19
19
23
30
29
27
26
25
25
25
24
24
23
23
23
22
22
22
22
21
21
21
21
20
20
24
31
30
28
27
27
26
26
25
25
24
24
24
23
23
23
23
22
22
22
22
21
21
25
32
31
30
28
28
27
27
26
26
25
25
25
24
24
24
23
23
23
23
23
22
22
26
34
32
31
30
29
28
28
27
27
26
26
25
25
25
25
24
24
24
24
23
23
23
27
35
33
32
31
30
29
29
28
28
27
27
26
26
26
26
25
25
25
25
24
24
24
28
36
35
33
32
31
30
30
29
29
28
28
27
27
27
27
26
26
26
26
25
25
24
29
38
36
34
33
32
32
31
30
30
29
29
28
28
28
27
27
27
27
27
26
26
25
30
39
37
36
34
33
33
32
31
31
30
30
29
29
29
28
28
28
28
27
27
27
26
31
40
38
37
35
34
34
33
32
32
31
31
30
30
30
29
29
29
29
28
28
27
27
32
41
40
38
36
35
35
34
33
33
32
32
31
31
31
30
30
30
30
29
29
28
28
33
43
41
39
37
37
36
35
34
34
33
33
32
32
32
31
31
31
31
30
30
29
29
34
44
42
40
39
38
37
36
36
35
34
34
33
33
33
32
32
32
31
31
31
30
30
35
45
43
42
40
39
38
38
37
36
35
35
34
34
33
33
33
33
32
32
32
31
31
36
47
45
43
41
40
39
39
38
37
36
36
35
35
34
34
34
34
33
33
32
32
31
37
48
46
44
42
41
40
40
39
38
37
37
36
36
35
35
35
34
34
34
33
33
32
38
49
47
45
43
42
41
41
40
39
38
38
37
37
36
36
36
35
35
35
34
34
33
39
51
48
46
44
43
42
42
41
40
39
39
38
38
37
37
37
36
36
36
35
35
34
40
52
50
47
45
44
43
43
42
41
40
40
39
39
38
38
38
37
37
37
36
35
35
41
53
51
49
47
45
45
44
43
42
41
41
40
40
39
39
39
38
38
38
37
36
36
42
54
52
50
48
46
46
45
44
43
42
42
41
41
40
40
39
39
39
38
38
37
37
43
56
53
51
49
48
47
46
45
44
43
43
42
42
41
41
40
40
40
39
39
38
38
44
57
55
52
50
49
48
47
46
45
44
44
43
43
42
42
41
41
41
40
40
39
38
45
58
56
53
51
50
49
48
47
46
46
45
44
44
43
43
42
42
42
41
41
40
39
46
60
57
55
52
51
50
49
48
47
47
46
45
45
44
44
43
43
43
42
42
41
40
47
61
58
56
53
52
51
50
49
48
48
47
46
45
45
45
44
44
44
43
42
42
41
<1> Значения округлены до ближайшего целого числа.
Таблица 10
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 200 мм
Фактическое удлинение, %, на длине базы 200 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
14
14
13
12
12
12
12
11
11
11
11
11
11
10
10
10
10
10
10
10
10
10
11
16
15
14
14
13
13
13
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
12
17
16
16
15
15
14
14
14
13
13
13
13
13
13
12
12
12
12
12
12
12
11
13
18
18
17
16
16
15
15
15
15
14
14
14
14
14
13
13
13
13
13
13
13
12
14
20
19
18
17
17
17
16
16
16
15
15
15
15
15
14
14
14
14
14
14
14
13
15
21
21
19
19
18
18
18
17
17
17
16
16
16
16
16
15
15
15
15
15
15
14
16
23
22
21
20
19
19
19
18
18
18
17
17
17
17
17
16
16
16
16
16
15
15
17
24
23
22
21
21
20
20
19
19
19
19
18
18
18
18
17
17
17
17
17
16
16
18
25
24
23
22
22
21
21
21
20
20
20
19
19
19
19
18
18
18
18
18
17
17
19
27
26
25
24
23
23
22
22
21
21
21
20
20
20
20
19
19
19
19
19
18
18
20
28
27
26
25
24
24
23
23
22
22
22
21
21
21
21
21
20
20
20
20
19
19
21
30
28
27
26
25
25
25
24
24
23
23
23
22
22
22
22
21
21
21
21
20
20
22
31
30
29
27
27
26
26
25
25
24
24
24
23
23
23
23
22
22
22
22
21
21
23
33
31
30
29
28
27
27
26
26
25
25
25
24
24
24
24
23
23
23
23
22
22
24
34
33
31
30
29
28
28
27
27
27
26
26
25
25
25
25
24
24
24
24
23
23
25
35
34
32
31
30
30
29
29
28
28
27
27
26
26
26
26
25
25
25
25
24
24
26
37
35
34
32
31
31
30
30
29
29
28
28
27
27
27
27
26
26
26
26
25
25
27
38
37
35
33
33
32
32
31
30
30
29
29
29
28
28
28
27
27
27
27
26
26
28
40
38
36
35
34
33
33
32
31
31
31
30
30
29
29
29
29
28
28
28
27
27
29
41
39
38
36
35
34
34
33
32
32
32
31
31
30
30
30
30
29
29
29
28
28
30
42
41
39
37
36
36
35
34
34
33
33
32
32
31
31
31
31
30
30
30
29
29
31
44
42
40
38
37
37
36
35
35
34
34
33
33
32
32
32
32
31
31
31
30
30
32
45
43
41
40
39
38
37
36
36
35
35
34
34
33
33
33
33
32
32
32
31
31
33
47
45
43
41
40
39
39
38
37
36
36
35
35
34
34
34
34
33
33
33
32
31
34
48
46
44
42
41
40
40
39
38
38
37
36
36
36
35
35
35
34
34
34
33
32
35
50
47
45
43
42
42
41
40
39
39
38
38
37
37
36
36
36
35
35
34
34
33
36
51
49
47
45
44
43
42
41
40
40
39
39
38
38
37
37
37
36
36
35
35
34
37
52
50
48
46
45
44
43
42
41
41
40
40
39
39
38
38
38
37
37
36
36
35
38
54
51
49
47
46
45
44
43
43
42
41
41
40
40
39
39
39
38
38
37
37
36
39
55
53
51
48
47
46
46
44
44
43
43
42
41
41
40
40
40
39
39
38
38
37
40
57
54
52
50
48
47
47
46
45
44
44
43
42
42
41
41
41
40
40
39
39
38
41
58
56
53
51
50
49
48
47
46
45
45
44
43
43
42
42
42
41
41
40
40
39
42
59
57
54
52
51
50
49
48
47
46
46
45
44
44
43
43
43
42
42
41
41
40
43
61
58
56
53
52
51
50
49
48
47
47
46
45
45
44
44
44
43
43
42
42
41
44
62
60
57
55
53
52
51
50
49
49
48
47
46
46
46
45
45
44
44
43
43
42
45
64
61
58
56
54
53
53
51
50
50
49
48
48
47
47
46
46
46
45
44
44
43
46
65
62
60
57
55
55
54
52
52
51
50
49
49
48
48
47
47
47
46
45
45
44
47
67
64
61
58
57
56
55
54
53
52
51
50
50
49
49
48
48
48
47
46
45
45
<1> Значения округлены до ближайшего целого числа.
Таблица 11
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 50 мм
Фактическое удлинение, %, на длине базы 50 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
12
12
11
11
11
10
10
10
10
10
10
9
9
9
9
9
9
9
9
9
9
8
11
14
13
13
12
12
11
11
11
11
11
11
10
10
10
10
10
10
10
10
10
9
9
12
15
14
14
13
13
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
13
16
16
15
14
14
14
13
13
13
13
12
12
12
12
12
12
12
12
11
11
11
11
14
17
17
16
15
15
15
14
14
14
14
13
13
13
13
13
13
13
12
12
12
12
12
15
19
18
17
16
16
16
15
15
15
15
14
14
14
14
14
14
13
13
13
13
13
13
16
20
19
18
17
17
17
16
16
16
16
15
15
15
15
15
14
14
14
14
14
14
13
17
21
20
19
19
18
18
18
17
17
17
16
16
16
16
15
15
15
15
15
15
14
14
18
22
21
21
20
19
19
19
18
18
18
17
17
17
17
16
16
16
16
16
16
15
15
19
24
23
22
21
20
20
20
19
19
18
18
18
18
17
17
17
17
17
17
16
16
16
20
25
24
23
22
21
21
21
20
20
19
19
19
19
18
18
18
18
18
18
17
17
17
21
26
25
24
23
22
22
22
21
21
20
20
20
20
19
19
19
19
19
18
18
18
18
22
27
26
25
24
23
23
23
22
22
21
21
21
20
20
20
20
20
20
19
19
19
18
23
29
27
26
25
24
24
24
23
23
22
22
22
21
21
21
21
21
20
20
20
20
19
24
30
29
27
26
26
25
25
24
24
23
23
23
22
22
22
22
22
21
21
21
20
20
25
31
30
29
27
27
26
26
25
25
24
24
24
23
23
23
23
22
22
22
22
21
21
26
32
31
30
28
28
27
27
26
26
25
25
25
24
24
24
23
23
23
23
23
22
22
27
34
32
31
29
29
28
28
27
27
26
26
25
25
25
25
24
24
24
24
23
23
23
28
35
33
32
31
30
29
29
28
28
27
27
26
26
26
26
25
25
25
25
24
24
24
29
36
35
33
32
31
30
30
29
29
28
28
27
27
27
26
26
26
26
26
25
25
24
30
37
36
34
33
32
31
31
30
30
29
29
28
28
28
27
27
27
27
26
26
26
25
31
39
37
35
34
33
32
32
31
31
30
30
29
29
29
28
28
28
28
27
27
26
26
32
40
38
37
35
34
33
33
32
32
31
31
30
30
29
29
29
29
28
28
28
27
27
33
41
39
38
36
35
34
34
33
33
32
32
31
31
30
30
30
30
29
29
29
28
28
34
42
41
39
37
36
36
35
34
34
33
33
32
32
31
31
31
30
30
30
30
29
29
35
44
42
40
38
37
37
36
35
35
34
34
33
33
32
32
32
31
31
31
30
30
29
36
45
43
41
39
38
38
37
36
36
35
35
34
33
33
33
33
32
32
32
31
31
30
37
46
44
42
40
39
39
38
37
36
36
36
35
34
34
34
33
33
33
33
32
32
31
38
47
45
43
42
40
40
39
38
37
37
37
36
35
35
35
34
34
34
33
33
32
32
39
49
47
45
43
42
41
40
39
38
38
37
37
36
36
36
35
35
35
34
34
33
33
40
50
48
46
44
43
42
41
40
39
39
38
38
37
37
36
36
36
36
35
35
34
34
41
51
49
47
45
44
43
42
41
40
40
39
39
38
38
37
37
37
37
36
36
35
34
42
52
50
48
46
45
44
43
42
41
41
40
40
39
39
38
38
38
37
37
36
36
35
43
54
51
49
47
46
45
44
43
42
42
41
41
40
40
39
39
39
38
38
37
37
36
44
55
52
50
48
47
46
45
44
43
43
42
42
41
40
40
40
39
39
39
38
37
37
45
56
54
51
49
48
47
46
45
44
44
43
42
42
41
41
41
40
40
40
39
38
38
46
57
55
53
50
49
48
47
46
45
45
44
43
43
42
42
42
41
41
40
40
39
39
47
59
56
54
51
50
49
48
47
46
46
45
44
44
43
43
42
42
42
41
41
40
39
<1> Значения округлены до ближайшего целого числа.
Таблица 12
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 80 мм
Фактическое удлинение, %, на длине базы 80 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
13
13
12
12
11
11
11
11
10
10
10
10
10
10
10
10
10
9
9
9
9
9
11
15
14
13
13
12
12
12
12
12
11
11
11
11
11
11
11
10
10
10
10
10
10
12
16
15
15
14
14
13
13
13
13
12
12
12
12
12
12
12
11
11
11
11
11
11
13
17
16
16
15
15
14
14
14
14
13
13
13
13
13
13
12
12
12
12
12
12
12
14
19
18
17
16
16
16
15
15
15
14
14
14
14
14
14
13
13
13
13
13
13
12
15
20
19
18
17
17
17
16
16
16
15
15
15
15
15
15
14
14
14
14
14
14
13
16
21
20
19
19
18
18
18
17
17
17
16
16
16
16
15
15
15
15
15
15
14
14
17
22
22
21
20
19
19
19
18
18
18
17
17
17
17
16
16
16
16
16
16
15
15
18
24
23
22
21
20
20
20
19
19
19
18
18
18
18
17
17
17
17
17
17
16
16
19
25
24
23
22
21
21
21
20
20
20
19
19
19
19
18
18
18
18
18
18
17
17
20
26
25
24
23
23
22
22
21
21
21
20
20
20
20
19
19
19
19
19
18
18
18
21
28
27
25
24
24
23
23
22
22
22
21
21
21
21
20
20
20
20
20
19
19
19
22
29
28
27
26
25
24
24
23
23
23
22
22
22
21
21
21
21
21
21
20
20
20
23
30
29
28
27
26
26
25
25
24
24
23
23
23
22
22
22
22
22
21
21
21
21
24
32
30
29
28
27
27
26
26
25
25
24
24
24
23
23
23
23
23
22
22
22
21
25
33
32
30
29
28
28
27
27
26
26
26
25
25
24
24
24
24
24
23
23
23
22
26
34
33
32
30
29
29
28
28
27
27
27
26
26
25
25
25
25
25
24
24
24
23
27
36
34
33
31
31
30
30
29
28
28
28
27
27
26
26
26
26
26
25
25
24
24
28
37
35
34
32
32
31
31
30
29
29
29
28
28
27
27
27
27
26
26
26
25
25
29
38
37
35
34
33
32
32
31
30
30
30
29
29
28
28
28
28
27
27
27
26
26
30
40
38
36
35
34
33
33
32
31
31
31
30
30
29
29
29
29
28
28
28
27
27
31
41
39
38
36
35
34
34
33
32
32
32
31
31
30
30
30
29
29
29
29
28
28
32
42
41
39
37
36
36
35
34
33
33
33
32
32
31
31
31
30
30
30
29
29
29
33
44
42
40
38
37
37
36
35
35
34
34
33
33
32
32
32
31
31
31
30
30
29
34
45
43
41
39
38
38
37
36
36
35
35
34
34
33
33
33
32
32
32
31
31
30
35
46
44
42
41
40
39
38
37
37
36
36
35
35
34
34
34
33
33
33
32
32
31
36
48
46
44
42
41
40
39
38
38
37
37
36
36
35
35
35
34
34
34
33
33
32
37
49
47
45
43
42
41
40
39
39
38
38
37
37
36
36
35
35
35
35
34
33
33
38
50
48
46
44
43
42
42
41
40
39
39
38
38
37
37
36
36
36
35
35
34
34
39
52
49
47
45
44
43
43
42
41
40
40
39
39
38
39
37
37
37
36
36
35
35
40
53
51
48
46
45
44
44
43
42
41
41
40
40
39
39
38
38
38
37
37
36
36
41
54
52
50
48
46
45
45
44
43
42
42
41
40
40
40
39
39
39
38
38
37
37
42
56
53
51
49
47
47
46
45
44
43
43
42
41
41
41
40
40
40
39
39
38
37
43
57
54
52
50
49
48
47
46
45
44
44
43
42
42
42
41
41
41
40
40
39
38
44
58
56
53
51
50
49
48
47
46
45
45
44
43
43
43
42
42
42
41
41
40
39
45
60
57
55
52
51
50
49
48
47
46
46
45
44
44
44
43
43
43
42
41
41
40
46
61
58
56
53
52
51
50
49
48
47
47
46
45
45
44
44
44
43
43
42
42
41
47
62
60
57
54
53
52
51
50
49
49
48
47
46
46
45
45
45
44
44
43
43
42
<1> Значения округлены до ближайшего целого числа.
Таблица 13
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 100 мм
Фактическое удлинение, %, на длине базы 100 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
14
13
12
12
12
11
11
11
11
11
10
10
10
10
10
10
10
10
10
9
9
9
11
15
14
14
13
13
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
12
16
16
15
14
14
14
14
13
13
13
13
12
12
12
12
12
12
12
12
11
11
11
13
18
17
16
16
15
15
15
14
14
14
14
13
13
13
13
13
13
13
12
12
12
12
14
19
18
17
17
16
16
16
15
15
15
15
14
14
14
14
14
14
14
13
13
13
13
15
20
20
19
18
17
17
17
16
16
16
16
15
15
15
15
15
15
15
14
14
14
14
16
22
21
20
19
19
18
18
18
17
17
17
16
16
16
16
16
16
16
15
15
15
15
17
23
22
21
20
20
19
19
19
18
18
18
18
17
17
17
17
17
17
16
16
16
16
18
25
23
22
21
21
21
20
20
19
19
19
19
18
18
18
18
18
18
17
17
17
17
19
26
25
24
23
22
22
21
21
20
20
20
20
19
19
19
19
19
18
18
18
18
17
20
27
26
25
24
23
23
23
22
22
21
21
21
20
20
20
20
20
19
19
19
19
18
21
29
27
26
25
24
24
24
23
23
22
22
22
21
21
21
21
21
20
20
20
20
19
22
30
29
27
26
26
25
25
24
24
23
23
23
22
22
22
22
22
21
21
21
20
20
23
31
30
29
27
27
26
26
25
25
24
24
24
23
23
23
23
23
22
22
22
21
21
24
33
31
30
29
28
27
27
26
26
25
25
25
24
24
24
24
23
23
23
23
22
22
25
34
33
31
30
29
29
28
27
27
27
26
26
25
25
25
25
24
24
24
24
23
23
26
35
34
32
31
30
30
29
29
28
28
27
27
26
26
26
26
25
25
25
25
24
24
27
37
35
34
32
31
31
30
30
29
29
28
28
27
27
27
27
26
26
26
26
25
25
28
38
36
35
33
33
32
32
31
30
30
29
29
28
28
28
28
27
27
27
27
26
26
29
39
38
36
35
34
33
33
32
31
31
30
30
29
29
29
29
28
28
28
27
27
27
30
41
39
37
36
35
34
34
33
32
32
31
31
30
30
30
30
29
29
29
28
28
28
31
42
40
39
37
36
35
35
34
33
33
33
32
31
31
31
31
30
30
30
29
29
28
32
44
42
40
38
37
37
36
35
34
34
34
33
33
32
32
32
31
31
31
30
30
29
33
45
43
41
39
38
38
37
36
36
35
35
34
34
33
33
33
32
32
32
31
31
30
34
46
44
42
41
40
39
38
37
37
36
36
35
35
34
34
34
33
33
33
32
32
31
35
48
46
44
42
41
40
39
38
38
37
37
36
36
35
35
35
34
34
34
33
33
32
36
49
47
45
43
42
41
41
39
39
38
38
37
37
36
36
36
35
35
35
34
33
33
37
50
48
46
44
43
42
42
41
40
39
39
38
38
37
37
36
36
36
36
35
34
34
38
52
49
47
45
44
43
43
42
41
40
40
39
39
38
38
37
37
37
37
36
35
35
39
53
51
49
47
45
45
44
43
42
41
41
40
40
39
39
38
38
38
37
37
36
36
40
54
52
50
48
46
46
45
44
43
42
42
41
41
40
40
39
39
39
38
38
37
37
41
56
53
51
49
48
47
46
45
44
44
43
42
42
41
41
40
40
40
39
39
38
38
42
57
55
52
50
49
48
47
46
45
45
44
43
43
42
42
41
41
41
40
40
39
39
43
59
56
54
51
50
49
48
47
46
46
45
44
44
43
43
42
42
42
41
41
40
39
44
60
57
55
52
51
50
50
48
47
47
46
45
45
44
44
43
43
43
42
42
41
40
45
61
59
56
54
52
51
51
49
48
48
47
46
46
45
45
44
44
44
43
43
42
41
46
63
60
57
55
53
53
52
50
50
49
48
47
47
46
46
45
45
45
44
44
43
42
47
64
61
59
56
55
54
53
52
51
50
49
48
48
47
47
46
46
46
45
45
44
43
<1> Значения округлены до ближайшего целого числа.
Таблица 14
Значения удлинений <1> на длине базы , соответствующие
значениям удлинений, полученным на длине базы 200 мм
Фактическое удлинение, %, на длине базы 200 мм
Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
15
14
14
13
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
11
16
16
15
14
14
13
14
13
13
13
13
12
12
12
12
12
12
12
12
11
11
11
12
18
17
16
16
15
15
15
14
14
14
14
14
13
13
13
13
13
13
13
12
12
12
13
19
18
18
17
17
16
16
16
15
15
15
15
14
14
14
14
14
14
14
13
13
13
14
21
20
19
18
18
17
17
17
16
16
16
16
16
15
15
15
15
15
15
14
14
14
15
22
21
20
20
19
19
18
18
18
17
17
17
17
16
16
16
16
16
16
16
15
15
16
24
23
22
21
20
20
20
19
19
19
18
18
18
18
17
17
17
17
17
17
16
16
17
25
24
23
22
22
21
21
20
20
20
19
19
19
19
18
18
18
18
18
18
17
17
18
27
26
25
23
23
22
22
22
21
21
21
20
20
20
20
19
19
19
19
19
18
18
19
28
27
26
25
24
24
23
23
22
22
22
21
21
21
21
20
20
20
20
20
19
19
20
30
28
27
26
25
25
25
24
24
23
23
23
22
22
22
22
21
21
21
21
20
20
21
31
30
29
27
27
26
26
25
25
24
24
24
23
23
23
23
22
22
22
22
21
21
22
33
31
30
29
28
27
27
26
26
26
25
25
24
24
24
24
24
23
23
23
22
22
23
34
33
31
30
29
29
28
28
27
27
26
26
26
25
25
25
25
24
24
24
23
23
24
36
34
33
31
30
30
29
29
28
28
28
27
27
26
26
26
26
25
25
25
24
24
25
37
36
34
33
32
31
31
30
29
29
29
28
28
27
27
27
27
27
26
26
25
25
26
39
37
35
34
33
32
32
31
31
30
30
29
29
29
28
28
28
28
27
27
26
26
27
40
38
37
35
34
34
33
32
32
31
31
30
30
30
29
29
29
29
28
28
27
27
28
42
40
38
36
36
35
34
34
33
32
32
32
31
31
30
30
30
30
29
29
28
28
29
43
41
39
38
37
36
36
35
34
34
33
33
32
32
31
31
31
31
30
30
29
29
30
45
43
41
39
38
37
37
36
35
35
34
34
33
33
33
32
32
32
31
31
30
30
31
46
44
42
40
39
39
38
37
36
36
36
35
34
34
34
33
33
33
33
32
31
31
32
48
46
44
42
41
40
39
38
38
37
37
36
36
35
35
34
34
34
34
33
33
32
33
49
47
45
43
42
41
41
40
39
38
38
37
37
36
36
36
35
35
35
34
34
33
34
51
48
46
44
43
42
42
41
40
39
39
38
38
37
37
37
36
36
36
35
35
34
35
52
50
48
46
44
44
43
42
41
41
40
39
39
38
38
38
37
37
37
36
36
35
36
54
51
49
47
46
45
44
43
42
42
41
41
40
39
39
39
38
38
38
37
37
36
37
55
53
50
48
47
46
45
44
44
43
42
42
41
41
40
40
40
39
39
38
38
37
38
56
54
52
49
48
47
47
46
45
44
44
43
42
42
41
41
41
40
40
39
39
38
39
58
55
53
51
50
49
48
47
46
45
45
44
43
43
42
42
42
41
41
40
40
39
40
59
57
54
52
51
50
49
48
47
46
46
45
44
44
43
43
43
42
42
41
41
40
41
61
58
56
53
52
51
50
49
48
48
47
46
45
45
45
44
44
44
43
42
42
41
42
62
60
57
55
53
52
52
50
49
49
48
47
47
46
46
45
45
45
44
43
43
42
43
64
61
59
56
55
54
53
51
51
50
49
48
48
47
47
46
46
46
45
44
44
43
44
65
63
60
57
56
55
54
53
52
51
50
50
49
48
48
47
47
47
46
46
45
44
45
67
64
61
59
57
56
55
54
53
52
52
51
50
49
49
48
48
48
47
47
46
45
46
68
65
63
60
58
57
57
55
54
53
53
52
51
50
50
50
49
49
48
48
47
46
47
70
67
64
61
60
59
58
56
55
54
54
53
52
52
51
51
50
50
49
49
48
47
<1> Значения округлены до ближайшего целого числа.
Таблица 15
Значения удлинений <1> на длине базы 50 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
8
9
9
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
12
13
11
9
10
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
14
14
12
10
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
14
15
15
15
13
11
11
12
12
13
13
13
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
14
12
12
13
13
14
14
14
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
15
13
13
14
14
15
15
15
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
16
13
14
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
17
14
15
16
16
17
17
17
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
18
15
16
17
17
18
18
18
19
19
19
20
20
20
21
21
21
21
21
21
22
22
23
19
16
17
17
18
19
19
19
20
20
21
21
21
21
22
22
22
22
22
23
23
23
24
20
17
18
18
19
20
20
20
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
21
18
18
19
20
21
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
22
19
19
20
21
22
22
22
23
23
24
24
24
25
25
25
26
26
26
26
27
27
28
23
19
20
21
22
23
23
23
24
24
25
25
26
26
26
27
27
27
27
27
28
28
29
24
20
21
22
23
24
24
24
25
26
26
26
27
27
27
28
28
28
28
29
29
30
30
25
21
22
23
24
25
25
25
26
27
27
27
28
28
29
29
29
29
29
30
30
31
31
26
22
23
24
25
26
26
26
27
28
28
28
29
29
30
30
30
30
31
31
31
32
33
27
23
24
25
26
27
27
28
28
29
29
29
30
30
31
31
31
32
32
32
33
33
34
28
24
25
26
27
28
28
29
29
30
30
31
31
32
32
32
33
33
33
33
34
35
35
29
24
26
27
28
29
29
30
30
31
31
32
32
33
33
33
34
34
34
35
35
36
36
30
25
26
28
29
30
30
31
31
32
32
33
33
34
34
34
35
35
35
36
36
37
38
31
26
27
29
30
31
31
32
32
33
33
34
34
35
35
36
36
36
37
37
38
38
39
32
27
28
29
31
32
32
33
33
34
35
35
36
36
37
37
37
37
38
38
39
39
40
33
28
29
30
32
33
33
34
35
35
36
36
37
37
38
38
38
39
39
39
40
41
41
34
29
30
31
33
34
34
35
36
36
37
37
38
38
39
39
40
40
40
41
41
42
43
35
29
31
32
34
35
35
36
37
37
38
38
39
39
40
40
41
41
41
42
42
43
44
36
30
32
33
35
36
36
37
38
38
39
39
40
41
41
42
42
42
42
43
44
44
45
37
31
33
34
36
36
37
38
39
39
40
40
41
42
42
43
43
43
44
44
45
46
46
38
32
33
35
37
37
38
39
40
40
41
42
42
43
43
44
44
45
45
45
46
47
48
39
33
34
36
37
38
39
40
41
42
42
43
43
44
45
45
45
46
46
47
47
48
49
40
34
35
37
38
39
40
41
42
43
43
44
45
45
46
46
47
47
47
48
48
49
50
41
35
36
38
39
40
41
42
43
44
44
45
46
46
47
47
48
48
48
49
50
51
51
42
35
37
39
40
41
42
43
44
45
45
46
47
47
48
48
49
49
50
50
51
52
53
43
36
38
40
41
42
43
44
45
46
46
47
48
49
49
50
50
50
51
51
52
53
54
44
37
39
40
42
43
44
45
46
47
48
48
49
50
50
51
51
52
52
52
53
54
55
45
38
40
41
43
44
45
46
47
48
49
49
50
51
51
52
52
53
53
54
54
55
56
46
39
40
42
44
45
46
47
48
49
50
50
51
52
53
53
53
54
54
55
56
57
58
47
40
41
43
45
46
47
48
49
50
51
51
52
53
54
54
55
55
55
56
57
58
59
<1> Значения округлены до ближайшего целого числа.
Таблица 16
Значения удлинений <1> на длине базы 80 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
8
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
11
9
9
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
12
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
13
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
15
15
15
15
14
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
15
12
12
13
14
14
14
14
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
16
13
13
14
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
18
19
19
17
13
14
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
18
14
15
16
16
17
17
17
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
19
15
16
16
17
18
18
18
19
19
19
20
20
20
20
21
21
21
21
21
22
22
22
20
16
17
17
18
19
19
19
20
20
20
21
21
21
22
22
22
22
22
22
23
23
24
21
17
17
18
19
20
20
20
21
21
21
22
22
22
23
23
23
23
23
24
24
24
25
22
17
18
19
20
20
21
21
22
22
22
23
23
23
24
24
24
24
24
25
25
26
26
23
18
19
20
21
21
22
22
23
23
23
24
24
24
25
25
25
25
26
26
26
27
27
24
19
20
21
22
22
23
23
24
24
24
25
25
26
26
26
26
26
27
27
27
28
28
25
20
21
22
23
23
24
24
25
25
25
26
26
27
27
27
27
28
28
28
28
29
29
26
21
22
23
24
24
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
30
31
27
21
22
23
24
25
26
26
27
27
27
28
28
29
29
29
30
30
30
30
31
31
32
28
22
23
24
25
26
26
27
28
28
28
29
29
30
30
30
31
31
31
31
32
33
33
29
23
24
25
26
27
27
28
29
29
30
30
30
31
31
31
32
32
32
33
33
34
34
30
24
25
26
27
28
28
29
30
30
31
31
31
32
32
33
33
33
33
34
34
35
35
31
25
26
27
28
29
29
30
31
31
32
32
32
33
33
34
34
34
34
35
35
36
37
32
25
27
28
29
30
30
31
32
32
33
33
34
34
34
35
35
35
36
36
36
37
38
33
26
27
29
30
31
31
32
33
33
34
34
35
35
35
36
36
36
37
37
38
38
39
34
27
28
29
31
32
32
33
33
34
35
35
36
36
37
37
37
38
38
38
39
39
40
35
28
29
30
32
33
33
34
34
35
36
36
37
37
38
38
38
39
39
39
40
41
41
36
29
30
31
33
33
34
35
35
36
37
37
38
38
39
39
39
40
40
40
41
42
42
37
29
31
32
34
34
35
36
36
37
38
38
39
39
40
40
41
41
41
42
42
43
44
38
30
32
33
34
35
36
36
37
38
39
39
40
40
41
41
42
42
43
43
43
44
45
39
31
32
34
35
36
37
37
38
39
40
40
41
41
42
42
43
43
44
44
44
45
46
40
32
33
35
36
37
38
38
39
40
41
41
42
43
43
43
44
44
45
45
46
46
47
41
33
34
36
37
38
39
39
40
41
42
42
43
44
44
45
45
45
46
46
47
48
48
42
33
35
36
38
39
40
40
41
42
43
43
44
45
45
46
46
46
47
47
48
49
49
43
34
36
37
39
40
41
41
42
43
44
44
45
46
46
47
47
47
48
48
49
50
51
44
35
36
38
40
41
42
42
43
44
45
45
46
47
47
48
48
49
49
49
50
51
52
45
36
37
39
41
42
43
43
44
45
46
46
47
48
48
49
49
50
50
51
51
52
53
46
37
38
40
42
43
44
44
45
46
47
47
48
49
49
50
50
51
51
52
52
53
54
47
37
39
41
43
44
44
45
46
47
48
48
49
40
51
51
51
52
52
53
54
55
55
<1> Значения округлены до ближайшего целого числа.
Таблица 17
Значения удлинений <1> на длине базы 100 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
8
8
8
9
9
9
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
8
9
9
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
12
9
10
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
14
14
13
10
10
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
14
15
15
14
11
11
12
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
15
16
16
16
15
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
16
16
17
17
17
16
12
13
13
14
14
15
15
15
16
16
16
16
17
17
17
17
17
17
17
18
18
18
17
13
14
14
15
15
16
16
16
17
17
17
17
18
18
18
18
18
18
19
19
19
19
18
14
15
15
16
16
17
17
17
18
18
18
18
19
19
19
19
19
19
20
20
20
21
19
15
15
16
17
17
17
18
18
19
19
19
19
20
20
20
20
20
21
21
22
21
22
20
15
16
17
18
18
18
19
19
20
20
20
20
21
21
21
21
21
22
22
22
23
23
21
16
17
18
18
19
19
20
20
20
21
21
21
22
22
22
22
23
23
23
23
24
24
22
17
18
19
19
20
20
21
21
21
22
22
22
23
23
23
23
24
24
24
24
25
25
23
18
19
19
20
21
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
24
19
19
20
21
22
22
22
23
23
24
24
24
25
25
25
26
26
26
26
27
27
27
25
19
20
21
22
23
23
23
24
24
25
25
25
26
26
26
27
27
27
27
28
28
29
26
20
21
22
23
23
24
24
25
25
26
26
26
27
27
27
28
28
28
28
29
29
30
27
21
22
23
24
24
25
25
26
26
27
27
28
28
28
29
29
29
29
29
30
30
31
28
22
23
24
25
25
26
26
27
27
28
28
29
29
29
30
30
30
30
31
31
32
32
29
22
23
24
26
26
27
27
28
28
29
29
30
30
30
31
31
31
31
32
32
33
33
30
23
24
25
26
27
28
28
29
29
30
30
31
31
31
32
32
32
32
33
33
34
34
31
24
25
26
27
28
29
29
30
30
31
31
32
32
32
33
33
33
33
34
34
35
35
32
25
26
27
28
29
29
30
31
31
32
32
33
33
33
34
34
34
35
35
35
36
37
33
25
27
28
29
30
30
31
32
32
33
33
34
34
35
35
35
35
36
36
37
37
38
34
26
27
29
30
31
31
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
39
35
27
28
29
31
32
32
33
34
34
35
35
36
36
37
37
37
38
38
38
39
39
40
36
28
29
30
32
33
33
34
34
35
36
36
37
37
38
38
38
39
39
39
40
41
41
37
29
30
31
33
33
34
35
35
36
37
37
38
38
39
39
39
40
40
40
41
42
42
38
29
31
32
33
34
35
35
36
37
38
38
39
39
40
40
40
41
41
42
42
43
43
39
30
31
33
34
35
36
36
37
38
39
39
40
40
41
41
42
42
42
43
43
44
45
40
31
32
34
35
36
37
37
38
39
40
40
41
41
42
42
43
43
43
44
44
45
46
41
32
33
35
36
37
38
38
39
40
41
41
42
42
43
43
44
44
44
45
45
46
47
42
32
34
35
37
38
39
39
40
41
42
42
43
43
44
44
45
45
45
46
47
47
48
43
33
35
36
38
39
40
40
41
42
43
43
44
44
45
45
46
46
46
47
48
49
49
44
34
35
37
39
40
40
41
42
43
44
44
45
45
46
46
47
47
48
48
49
50
50
45
35
36
38
40
41
41
42
43
44
45
45
46
47
47
48
48
48
49
49
50
51
52
46
35
37
39
40
42
42
43
44
45
45
46
47
48
48
49
49
49
50
50
51
52
53
47
36
38
40
41
42
43
44
45
46
46
47
48
49
49
50
50
50
51
51
52
53
54
<1> Значения округлены до ближайшего целого числа.
Таблица 18
Значения удлинений <1> на длине базы 200 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
7
7
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
8
8
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
8
9
9
10
10
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
13
9
10
10
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
14
14
10
10
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
14
15
15
11
11
12
12
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
15
16
16
16
11
12
12
13
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
16
17
17
17
12
13
13
14
14
14
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
18
18
13
13
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
18
19
19
19
13
14
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
14
15
15
16
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
15
16
16
17
17
18
18
18
19
19
19
20
20
20
20
20
21
21
21
21
22
22
22
16
16
17
18
18
19
19
19
20
20
20
21
21
21
21
21
22
22
22
22
23
23
23
16
17
18
19
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
17
18
19
19
20
20
21
21
21
22
22
22
23
23
23
23
24
24
24
24
25
25
25
18
18
19
20
21
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
26
18
19
20
21
22
22
22
23
23
24
24
24
25
25
25
25
26
26
26
26
27
27
27
19
20
21
22
22
23
23
24
24
24
25
25
26
26
26
26
27
27
27
27
28
28
28
20
21
22
23
23
24
24
25
25
25
26
26
26
27
27
27
28
28
28
28
29
29
29
20
21
22
23
24
24
25
25
26
26
27
27
27
28
28
28
28
29
29
29
30
30
30
21
22
23
24
25
25
26
26
27
27
27
28
28
29
29
29
29
30
30
30
31
31
31
22
23
24
25
26
26
26
27
28
28
28
29
29
30
30
30
30
31
31
31
32
32
32
23
24
25
26
26
27
27
28
29
29
29
30
30
31
31
31
31
32
32
32
33
34
33
23
24
25
27
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
33
34
35
34
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
35
25
26
27
28
29
29
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
37
36
25
27
28
29
30
30
31
32
32
33
33
34
34
34
35
35
35
36
36
37
37
38
37
26
27
29
30
31
31
32
32
33
34
34
35
35
35
36
36
36
37
37
38
38
39
38
27
28
29
31
31
32
32
33
34
34
35
35
36
36
37
37
37
38
38
39
39
40
39
28
29
30
31
32
33
33
34
35
35
36
36
37
37
38
38
38
39
39
40
40
41
40
28
30
31
32
33
34
34
35
36
36
37
37
38
38
39
39
39
40
40
41
41
42
41
29
30
32
33
34
35
35
36
37
37
38
38
39
39
40
40
40
41
41
42
42
43
42
30
31
32
34
35
35
36
37
38
38
38
39
40
40
41
41
41
42
42
43
43
44
43
30
32
33
35
36
36
37
38
38
39
39
40
41
41
42
42
42
43
43
44
44
45
44
31
32
34
35
36
37
38
39
39
40
40
41
42
42
43
43
43
44
44
45
45
46
45
32
33
35
36
37
38
38
39
40
41
41
42
43
43
44
44
44
45
45
46
47
47
46
32
34
35
37
38
39
39
40
41
42
42
43
44
44
44
45
45
45
46
47
48
48
47
33
35
36
38
39
40
40
41
42
43
43
44
44
45
45
46
46
46
47
48
49
49
<1> Значения округлены до ближайшего целого числа.
Таблица 19
Значения удлинений <1> на длине базы 50 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
8
8
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
11
9
9
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
12
10
10
11
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
14
14
14
14
13
10
11
11
12
12
12
13
13
13
13
14
14
14
14
14
14
14
15
15
15
15
15
14
11
12
12
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
17
15
12
13
13
14
14
14
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
18
16
13
13
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
18
18
19
19
17
14
14
15
16
16
16
16
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
18
14
15
16
16
17
17
17
18
18
19
19
19
19
20
20
20
20
20
20
21
21
21
19
15
16
17
17
18
18
18
19
19
20
20
20
20
21
21
21
21
21
22
22
22
23
20
16
17
18
18
19
19
19
20
20
21
21
21
21
22
22
22
22
22
23
23
23
24
21
17
18
18
19
20
20
20
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
22
18
18
19
20
21
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
23
18
19
20
21
22
22
22
23
23
24
24
24
25
25
25
25
26
26
26
26
27
27
24
19
20
21
22
23
23
23
24
24
25
25
25
26
26
26
27
27
27
27
28
28
29
25
20
21
22
23
23
24
24
25
25
26
26
26
27
27
27
28
28
28
28
29
29
30
26
21
22
23
24
24
25
25
26
26
27
27
28
28
28
29
29
29
29
30
30
31
31
27
22
23
24
25
25
26
26
27
27
28
28
29
29
29
30
30
30
30
31
31
32
32
28
22
23
25
26
26
27
27
28
28
29
29
30
30
30
31
31
31
31
32
32
33
33
29
23
24
25
27
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
33
34
35
30
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
31
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
34
35
35
35
36
36
37
32
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
35
36
36
36
37
38
38
33
26
28
29
30
31
32
32
33
33
34
34
35
35
36
36
37
37
37
37
38
39
39
34
27
28
30
31
32
33
33
34
34
35
35
36
37
37
37
38
38
38
39
39
40
40
35
28
29
31
32
33
33
34
35
35
36
36
37
38
38
38
39
39
39
40
40
41
42
36
29
30
32
33
34
34
35
36
36
37
37
38
39
39
40
40
40
40
41
41
42
43
37
30
31
32
34
35
35
36
37
38
38
38
39
40
40
41
41
41
42
42
43
43
44
38
30
32
33
35
36
36
37
38
39
39
40
40
41
41
42
42
42
43
43
44
45
45
39
31
33
34
36
37
37
38
39
40
40
41
41
42
42
43
43
43
44
44
45
46
46
40
32
34
35
37
38
38
39
40
41
41
42
42
43
43
44
44
45
45
45
46
47
48
41
33
34
36
38
39
39
40
41
42
42
43
43
44
45
45
45
46
46
47
47
48
49
42
34
35
37
38
39
40
41
42
43
43
44
44
45
46
46
46
47
47
48
48
49
50
43
34
36
38
39
40
41
42
43
44
44
45
46
46
47
47
48
48
48
49
50
50
51
44
35
37
39
30
41
42
43
44
45
45
46
47
47
48
48
49
49
49
50
51
52
52
45
36
38
39
41
42
43
44
45
46
46
47
48
48
49
49
50
50
51
51
52
53
54
46
37
39
40
42
43
44
45
46
47
47
48
49
49
50
50
51
51
52
52
53
54
55
47
38
39
41
43
44
45
46
47
48
48
49
50
50
51
52
52
52
53
53
54
55
56
<1> Значения округлены до ближайшего целого числа.
Таблица 20
Значения удлинений <1> на длине базы 80 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
8
8
8
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
8
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
9
9
10
10
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
10
10
11
11
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
14
11
11
12
12
12
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
15
11
12
12
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
16
16
17
17
16
12
13
13
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
17
13
13
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
18
18
19
19
18
14
14
15
16
16
16
16
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
19
14
15
16
16
17
17
17
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
20
15
16
17
17
18
18
18
19
19
19
20
20
20
20
21
21
21
21
21
22
22
22
21
16
17
17
18
19
19
19
20
20
20
21
21
21
22
22
22
22
22
22
23
23
24
22
17
17
18
19
19
20
20
21
21
21
22
22
22
23
23
23
23
23
23
24
24
25
23
17
18
19
20
20
21
21
22
22
22
23
23
23
24
24
24
24
24
25
25
25
26
24
18
19
20
21
21
22
22
23
23
23
24
24
24
25
25
25
25
25
26
26
27
27
25
19
20
21
22
22
23
23
23
24
24
24
25
25
26
26
26
26
26
27
27
28
28
26
20
21
21
22
23
23
24
24
25
25
25
26
26
27
27
27
27
27
28
28
29
29
27
20
21
22
23
24
24
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
30
28
21
22
23
24
25
25
26
26
27
27
27
28
28
29
29
29
29
30
30
30
31
31
29
22
23
24
25
26
26
27
27
28
28
28
29
29
30
30
30
30
31
31
31
32
33
30
23
24
25
26
27
27
27
28
29
29
29
30
30
31
31
31
32
32
32
33
33
34
31
23
24
26
27
27
28
28
29
30
30
30
31
31
32
32
32
33
33
33
34
34
35
32
24
25
26
28
28
29
29
30
31
31
31
32
32
33
33
33
34
34
34
35
35
36
33
25
26
27
28
29
30
30
31
32
32
32
33
33
34
34
34
35
35
35
36
36
37
34
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
35
36
36
36
37
38
38
35
26
28
29
30
31
32
32
33
33
34
34
35
35
36
36
36
37
37
37
38
39
39
36
27
28
30
31
32
32
33
34
34
35
35
36
36
37
37
38
38
38
39
39
40
40
37
28
29
31
32
33
33
34
35
35
36
36
37
37
38
38
39
39
39
40
40
41
41
38
29
30
31
33
34
34
35
36
36
37
37
38
38
39
39
40
40
40
41
41
42
43
39
29
31
32
34
35
35
36
37
37
38
38
39
39
40
40
41
41
41
42
42
43
44
40
30
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
42
43
43
44
45
41
31
32
34
35
36
37
37
38
39
40
40
41
41
42
42
43
43
43
44
44
45
46
42
32
33
35
36
37
38
38
39
40
41
41
42
43
43
43
44
44
44
45
46
46
47
43
32
34
35
37
38
39
39
40
41
42
42
43
44
44
44
45
45
45
46
47
48
48
44
33
35
36
38
39
40
40
41
42
43
43
44
45
45
45
46
46
47
47
48
49
49
45
34
36
37
39
40
41
41
42
43
44
44
45
46
46
47
47
47
48
48
49
50
50
46
35
36
38
40
41
41
42
43
44
45
45
46
47
47
48
48
48
49
49
50
51
52
47
36
37
39
41
42
42
43
44
45
46
46
47
48
48
49
49
49
50
50
51
52
53
<1> Значения округлены до ближайшего целого числа.
Таблица 21
Значения удлинений <1> на длине базы 100 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
8
8
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
9
9
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
14
14
14
14
14
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
15
15
15
15
15
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
12
12
13
13
14
14
14
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
19
18
13
14
14
15
15
16
16
16
17
17
17
17
18
18
18
18
18
19
19
19
19
20
19
14
15
15
16
16
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
20
21
20
15
15
16
17
17
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
21
22
21
15
16
17
18
18
18
19
19
19
20
20
20
21
21
21
21
21
22
22
22
23
23
22
16
17
18
18
19
19
20
20
20
21
21
21
22
22
22
22
22
23
23
23
24
24
23
17
18
18
19
20
20
20
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
24
18
18
19
20
21
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
25
18
19
20
21
21
22
22
23
23
24
24
24
25
25
25
25
26
26
26
26
27
27
26
19
20
21
22
22
23
23
24
24
24
25
25
26
26
26
26
27
27
27
27
28
28
27
20
21
22
23
23
24
24
25
25
25
26
26
27
27
27
27
28
28
28
28
29
29
28
21
21
22
23
24
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
30
31
29
21
22
23
24
25
25
26
26
27
27
28
28
29
29
29
29
30
30
30
31
31
32
30
22
23
24
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
31
32
32
33
31
23
24
25
26
27
27
28
28
29
29
30
30
30
31
31
31
32
32
32
33
33
34
32
24
25
26
27
28
28
28
29
30
30
30
31
31
32
32
32
33
33
33
34
34
35
33
24
25
26
28
28
29
29
30
31
31
31
32
32
33
33
33
34
34
34
35
35
36
34
25
26
27
28
29
30
30
31
32
32
32
33
33
34
34
34
35
35
35
36
37
37
35
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
35
36
36
36
37
38
38
36
26
28
29
30
31
32
32
33
33
34
34
35
35
36
36
36
37
37
37
38
39
39
37
27
28
30
31
32
32
33
34
34
35
35
36
36
37
37
38
38
38
38
39
40
40
38
28
29
30
32
33
33
34
35
35
36
36
37
37
38
38
39
39
39
40
40
41
41
39
29
30
31
33
34
34
35
36
36
37
37
38
38
39
39
40
40
40
41
41
42
42
40
29
31
32
34
34
35
36
36
37
38
38
39
39
40
40
41
41
41
42
42
43
44
41
30
31
33
34
35
36
36
37
38
39
39
40
40
41
41
42
42
42
43
43
44
45
42
31
32
34
35
36
37
37
38
39
40
40
41
41
42
42
43
43
43
44
44
45
46
43
32
33
34
36
37
38
38
39
40
40
41
42
42
43
43
44
44
44
45
45
46
47
44
32
34
35
37
38
39
39
40
41
41
42
43
43
44
44
45
45
45
46
46
47
48
45
33
35
36
38
39
39
40
41
42
42
43
44
44
45
45
46
46
46
47
47
48
49
46
34
35
37
39
40
40
41
42
43
43
44
45
45
46
46
47
47
47
48
49
49
50
47
35
36
38
39
40
41
42
43
44
44
45
46
46
47
47
48
48
48
49
50
50
51
<1> Значения округлены до ближайшего целого числа.
Таблица 22
Значения удлинений <1> на длине базы 200 мм, соответствующие
значениям удлинений, полученным на длине базы
Фактическое удлинение, %, на длине базы
Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна
5
10
20
40
60
80
100
150
200
250
300
400
500
600
700
800
900
1000
1200
1500
2000
2500
10
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
12
8
8
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
13
9
9
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
9
10
10
11
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
14
14
14
15
10
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
11
11
12
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
15
15
16
16
17
11
12
12
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
16
16
17
17
18
12
13
13
14
14
14
15
15
15
16
16
16
16
16
17
17
17
17
17
17
18
18
19
13
13
14
15
15
15
15
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
20
13
14
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
21
14
15
15
16
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
20
21
21
22
15
15
16
17
17
18
18
18
19
19
19
20
20
20
20
20
21
21
21
21
22
22
23
15
16
17
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
16
17
18
18
19
19
20
20
20
21
21
21
22
22
22
22
22
23
23
23
24
24
25
17
18
18
19
20
20
20
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
26
17
18
19
20
20
21
21
22
22
22
23
23
23
24
24
24
24
24
25
25
26
26
27
18
19
20
21
21
22
22
23
23
23
24
24
24
25
25
25
25
25
26
26
27
27
28
19
20
21
21
22
22
23
23
24
24
24
25
25
26
26
26
26
26
27
27
28
28
29
20
20
21
22
23
23
24
24
25
25
25
26
26
26
27
27
27
27
28
28
29
29
30
20
21
22
23
24
24
24
25
26
26
26
27
27
27
28
28
28
28
29
29
30
30
31
21
22
23
24
24
25
25
26
26
27
27
28
28
28
29
29
29
29
30
30
30
31
32
22
22
24
25
25
26
26
27
27
28
28
28
29
29
29
30
30
30
30
31
31
32
33
22
23
24
25
26
26
27
28
28
28
29
29
30
30
30
31
31
31
31
32
32
33
34
23
24
25
26
27
27
28
28
29
29
30
30
31
31
31
32
32
32
32
33
33
34
35
24
25
26
27
28
28
28
29
30
30
31
31
32
32
32
32
33
33
33
34
34
35
36
24
25
26
28
28
29
29
30
31
31
31
32
32
33
33
33
34
34
34
35
35
36
37
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
34
35
35
35
36
36
37
38
26
27
28
29
30
30
31
32
32
33
33
34
34
35
35
35
36
36
36
37
37
38
39
26
27
29
30
31
31
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
39
40
27
28
29
31
31
32
33
33
34
34
35
36
36
36
37
37
37
38
38
39
39
40
41
28
29
30
31
32
33
33
34
35
35
36
36
37
37
38
38
38
39
39
40
40
41
42
28
30
31
32
33
34
34
35
36
36
37
37
38
38
39
39
39
40
40
41
41
42
43
29
30
32
33
34
34
35
36
37
37
38
38
39
39
40
40
40
40
41
42
42
43
44
30
31
32
34
35
35
36
37
37
38
38
39
40
40
40
41
41
41
42
43
43
44
45
30
32
33
35
35
36
37
38
38
39
39
40
41
41
41
42
42
42
43
43
44
45
46
31
32
34
35
36
37
37
38
39
40
40
41
41
42
42
43
43
43
44
44
45
46
47
32
33
35
36
37
38
38
39
40
41
41
42
42
43
43
44
44
44
45
45
46
47
<1> Значения округлены до ближайшего целого числа.
Рисунок 1 - Переводы значений удлинений между длиной базы
и длиной базы 50 мм
Рисунок 2 - Переводы значений удлинений между длиной базы
и длиной базы 200 мм
Рисунок 3 - Переводы значений удлинений между длиной базы
и длиной базы 50 мм
Рисунок 4 - Переводы значений удлинений между длиной базы
и длиной базы 200 мм
Рисунок 5 - Переводы значений удлинений
УДК 669.14:620:006.354
ОКС 77.040.10
В09
ОКСТУ 0709
Ключевые слова: углеродистая сталь, низколегированная сталь, относительное удлинение
