Содержание
Приказом Ростехрегулирования
от 28 февраля 2008 г. N 22-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ МАШИН
ФИЗИЧЕСКИЕ ВОЗМОЖНОСТИ ЧЕЛОВЕКА
ЧАСТЬ 1
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
EN 1005-1:2001
Safety of machinery. Human physical performance.
Part 1. Terms and definitions
(IDT)
ГОСТ Р ЕН 1005-1-2008
ОКС 01.040.13
Дата введения
1 января 2009 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен "Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Экспериментальным научно-исследовательским институтом металлорежущих станков (ОАО "ЭНИМС") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 70 "Станки".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 февраля 2008 г. N 22-ст.
4. Настоящий стандарт идентичен европейскому стандарту ЕН 1005-1:2001 "Безопасность машин. Физические возможности человека. Часть 1. Термины и определения" (EN 1005-1:2001 "Safety of machinery. Human physical performance. Part 1. Terms and definitions").
При применении настоящего стандарта рекомендуется использовать вместо европейских стандартов соответствующие национальные стандарты Российской Федерации, приведенные в Приложении A.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Рабочие системы, выполненные в соответствии с требованиями эргономики, повышают безопасность, производительность и эффективность труда, улучшают условия работы и жизни человека, противодействуют отрицательному воздействию на здоровье и трудоспособность человека.
Конструкция машины, отвечающая требованиям эргономики, оказывает благоприятное влияние на рабочую систему и на надежность функционирования человека внутри этой системы.
Настоящий стандарт - один из многих эргономических стандартов по безопасности машин, устанавливающих принципы, которых должны придерживаться конструкторы и изготовители, чтобы выполнять требования эргономики.
Серия стандартов ЕН 1005 состоит из пяти стандартов, в которых рассматривается зависимость работоспособности человека от конструкции машины. В разделе "Область применения" каждого из этих документов определены границы его применения.

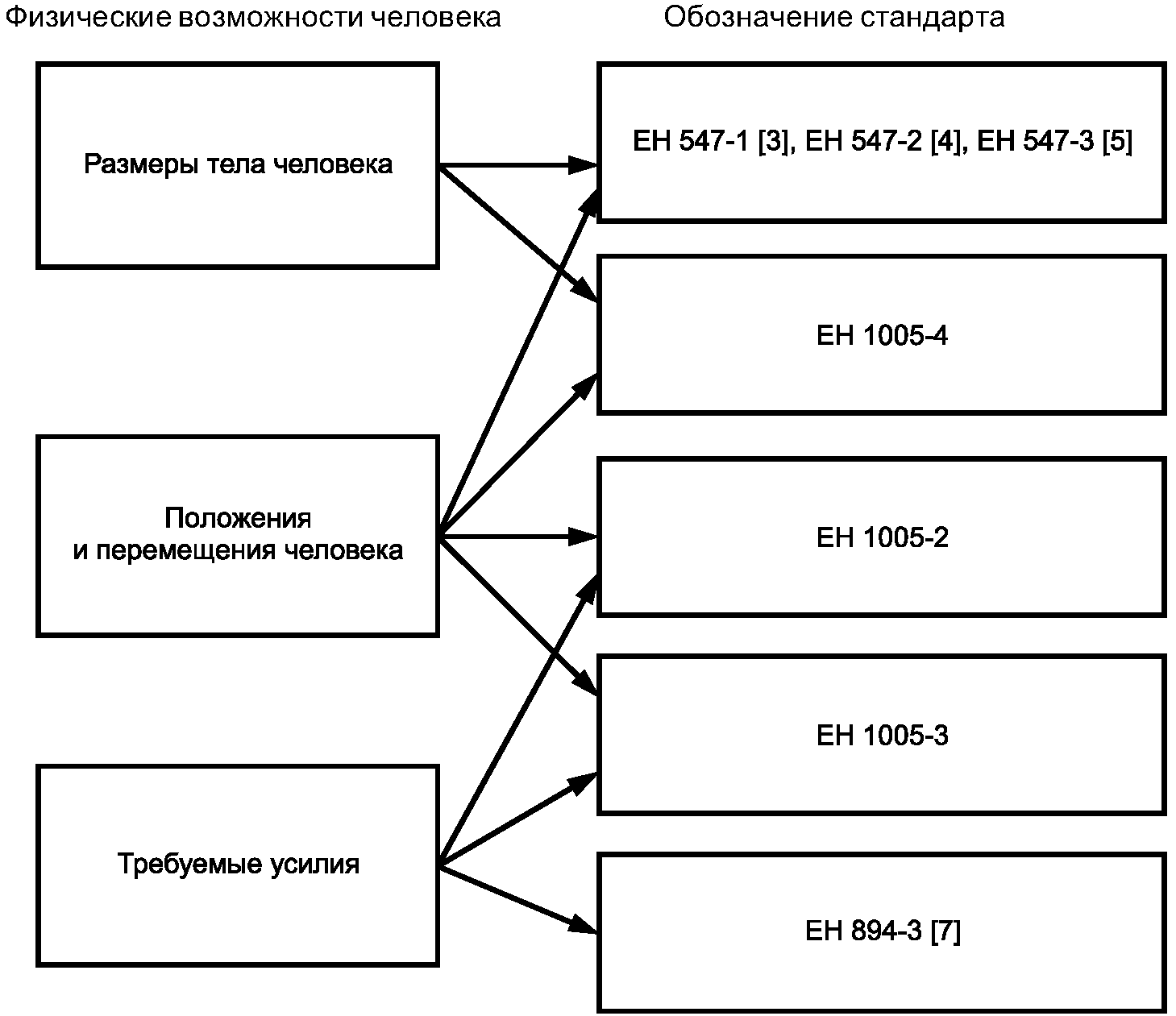

Рисунок 1 иллюстрирует отражение в стандартах различных аспектов физических возможностей человека.
физических возможностей человека
ЕН 1005-2, ЕН 1005-3, ЕН 1005-4 посвящены общей оценке риска. Процедуры оценки риска в каждом стандарте имеют свои особенности.
Исследования физической нагрузки человека при ручном управлении или обслуживании машины базируются на методах и технических приемах, которые были разработаны различными научными дисциплинами (например, эпидемиологией, биомеханикой, физиологией, психофизикой). Целью настоящего стандарта является определение соответствующих понятий, способствующих дальнейшему расширению применения данных научных дисциплин в вопросах безопасности машин и совершенствованию применения стандартов при конструировании машин.
Согласно ЕН 1070 [10] настоящий стандарт относится к типу B. Положения этого стандарта могут быть дополнены и изменены при разработке стандартов типа C.
Примечание. Для машин, которые подпадают под область применения стандарта типа C, положения стандартов типа C предпочтительнее соответствующих положений стандартов типа B.
Настоящий стандарт устанавливает термины и определения, применяемые в ЕН 1005-2, ЕН 1005-3, ЕН 1005-4 и ЕН 1005-5.
Основные понятия и общие эргономические принципы конструирования машин даны в ЕН 292-1, ЕН 292-2 [1], ЕН 614-1 [6].
Настоящий стандарт применяется к машинам, изготовленным после даты его введения.
В настоящем стандарте использованы датированные и недатированные ссылки на европейские стандарты. При датированных ссылках последующие редакции международных стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ЕН 292-1:1991. Безопасность машин. Основные положения, общие принципы конструирования. Часть 1. Основные термины, методология
ЕН 1005-2. Безопасность машин. Физические возможности человека. Часть 2. Составляющая ручного труда при работе с машинами и механизмами
ЕН 1005-3:2001. Безопасность машин. Физические возможности человека. Часть 3. Рекомендуемые пределы усилий для работы на машинах
ЕН 1005-4. Безопасность машин. Физические возможности человека. Часть 4. Положение тела при работе с машинами и механизмами
ЕН 1005-5. Безопасность машин. Физические возможности человека. Часть 5. Оценка риска для кратковременных действий при высокой частоте манипуляций.
В настоящем стандарте применены термины по ЕН 1070 [10], а также следующие термины с соответствующими определениями:

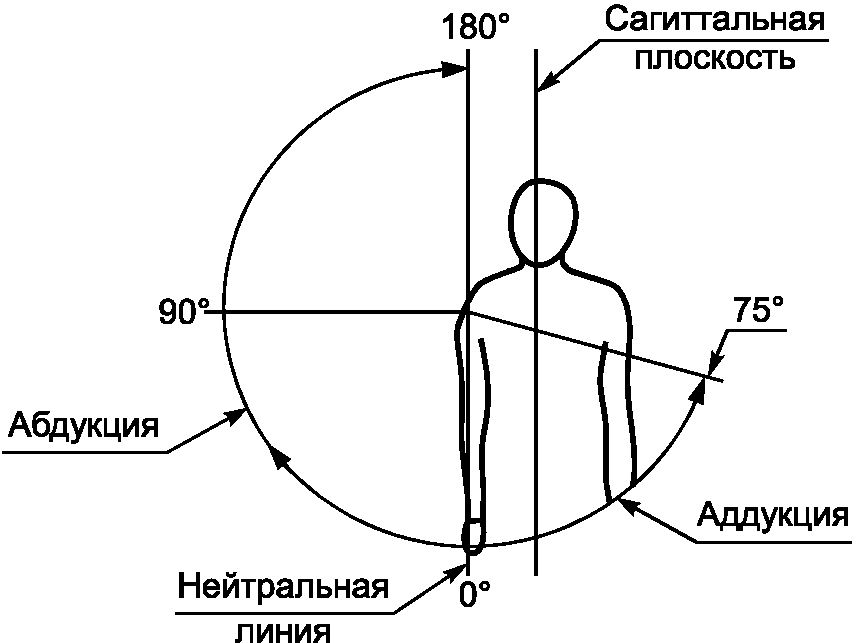

в направлении от сагиттальной (срединной) плоскости
(см. рисунки 2 и 3).
деятельности при выполнении какого-либо процесса
(в противоположность покою).
периодического действия, охватывающего время покоя period
и время движения.
в направлении к сагиттальной (срединной) плоскости

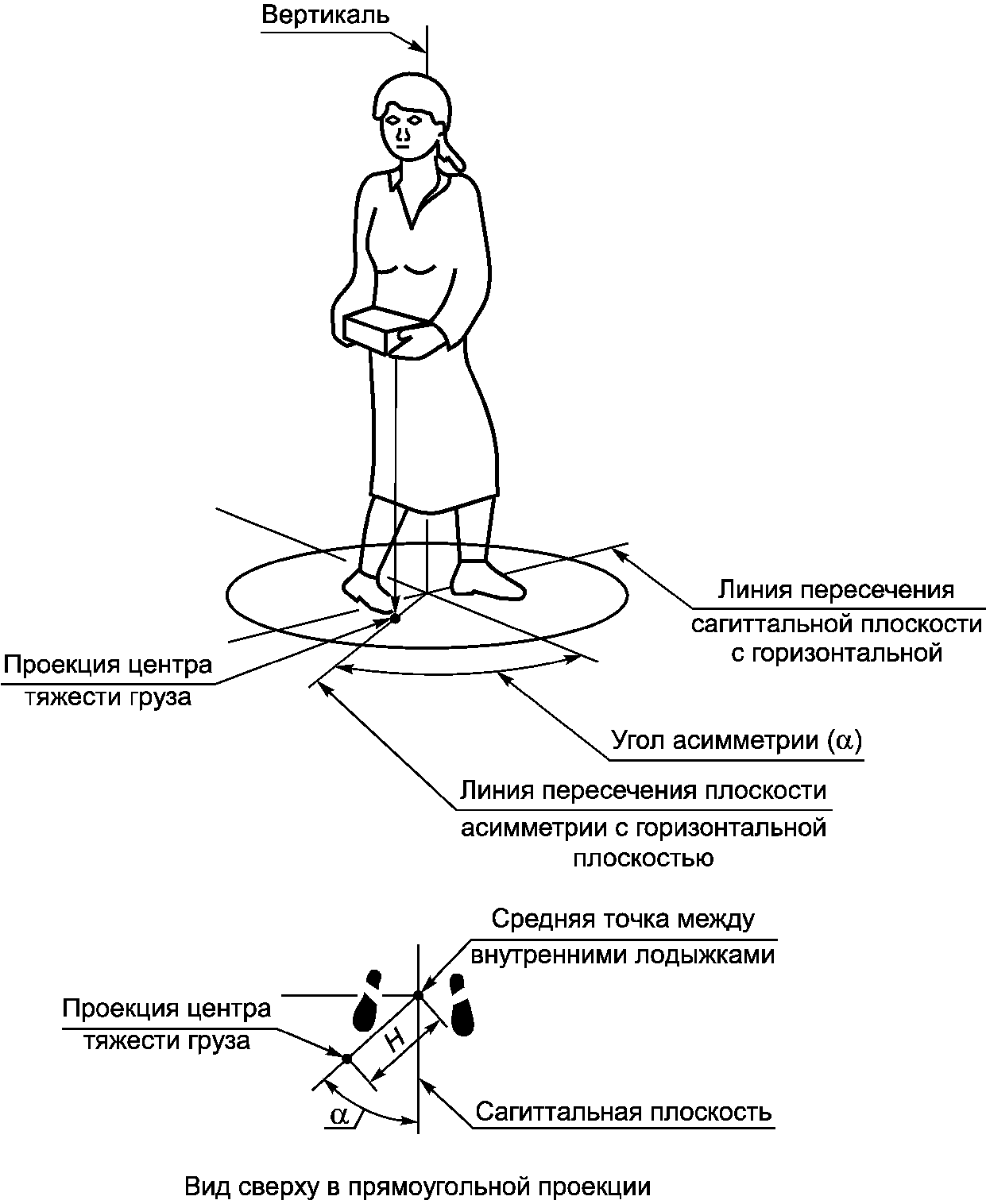

центра тяжести груза от исходной позиции в сагиттальной asymmetry
плоскости до конечной позиции в плоскости асимметрии.
Угол асимметрии измеряется как угол между линиями
пересечения с горизонтальной плоскостью сагиттальной
плоскости и плоскости асимметрии. Если в процессе
подъема/опускания (груза) стопы ног изменяют положение,
следует заново определить базовые плоскости (сагиттальную
и асимметрии), соответствующие максимальному значению
асимметричного поворота (см. рисунок 4).
за исключением лиц, не пригодных к физической работе или working
не достигших установленного законом минимального возраста population
для привлечения к этой работе.
манипулировать предметом вручную (удерживать object
и/или перемещать). Способ захвата, например захват
пальцами, захват кистями рук, обхват (силовой захват),
вид захвата и точка захвата, определяют в зависимости
от характера рабочего задания и степени трудности
манипулирования удерживаемым предметом.

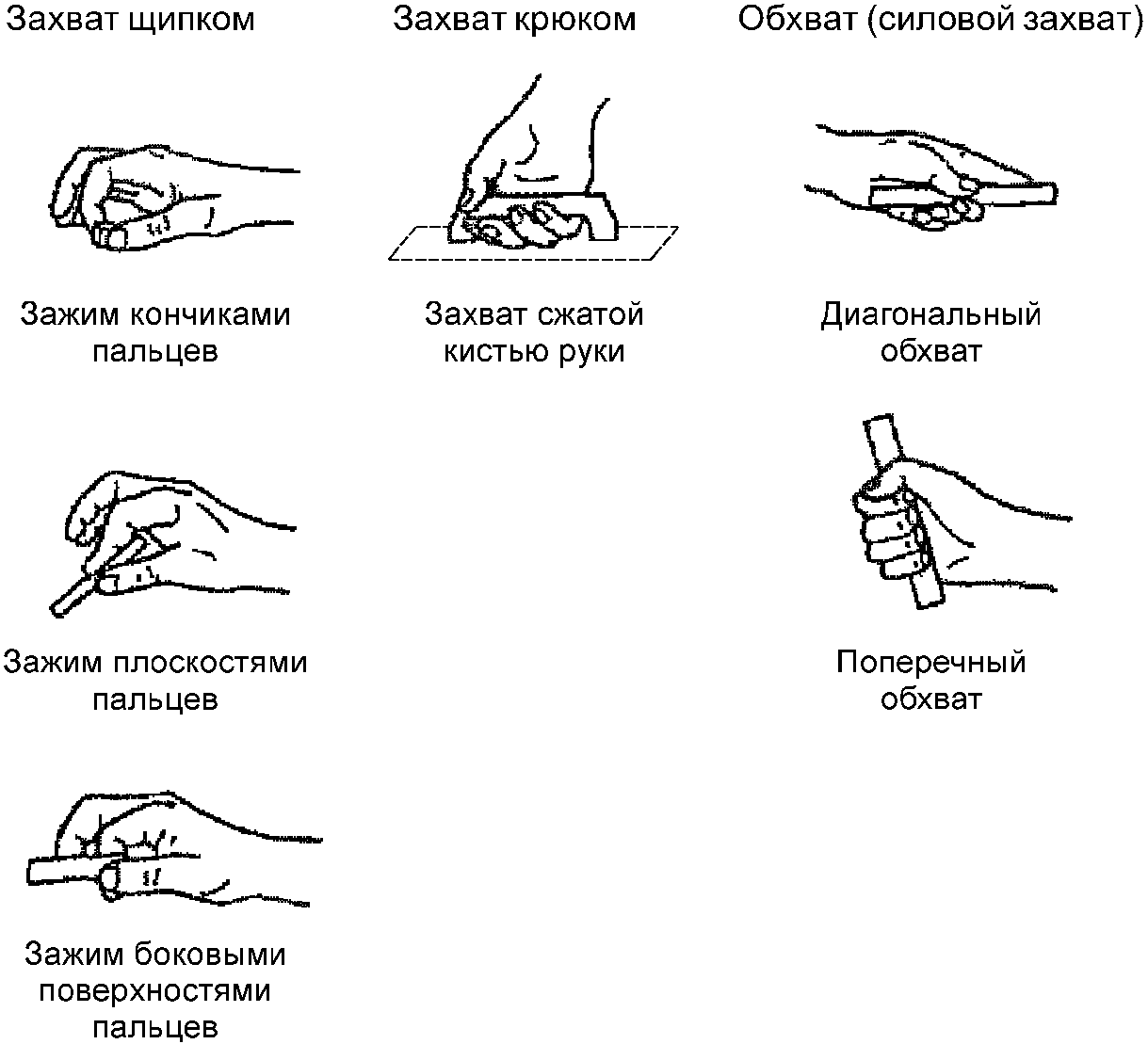

и одним (преимущественно указательным) или несколькими
пальцами руки (см. рисунок 5).
играет пассивную роль, а остальные - активную. Средний
и последний суставы каждого пальца сгибаются вокруг ручки
(см. рисунок 5).
большой палец и остальные противостоят друг другу
и окружают предмет таким образом, чтобы достичь
максимального контакта с охватываемой поверхностью.
Такой захват служит, главным образом, для выполнения
повышенных усилий или для того, чтобы воспрепятствовать
вращению предметов (см. рисунок 5).
которая требует использования силы человека для подъема, handling
опускания, переноски или других действий по перемещению
или торможению какого-то предмета.
предмета с помощью физической силы человека из исходного lifting
положения вверх или вниз.
поднятого предмета с помощью физической силы человека. carrying

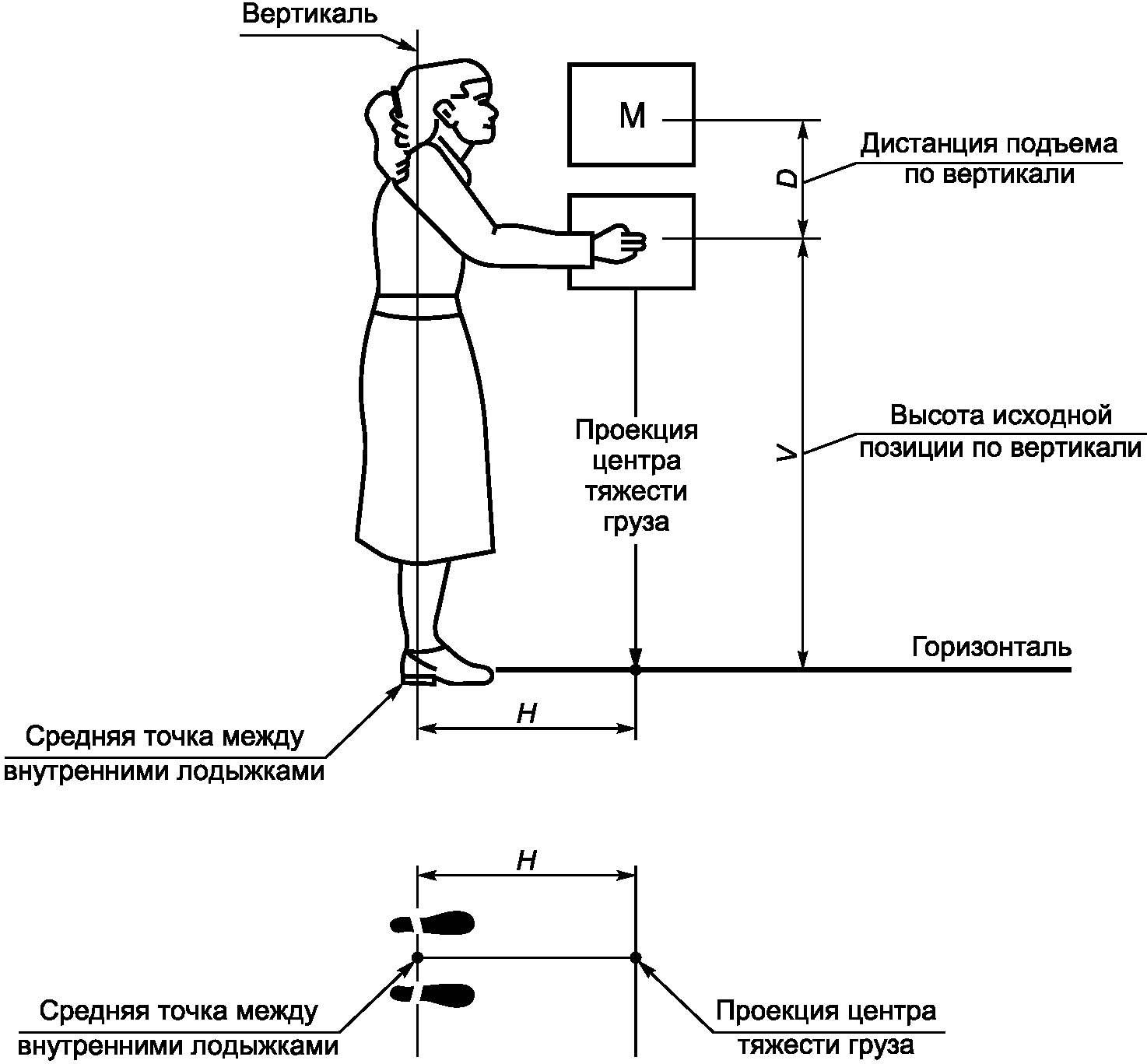

горизонтали между центром тяжести груза (средней точкой location
между руками) и средней точкой между лодыжками обеих ног,
измеренное в начале и в конце подъема (см. рисунок 6)
(на рисунке 6 представлен частный случай, когда H
в начале и конце подъема одинаково).
между центром тяжести груза (средней точкой между руками) location
до пола, измеренное в начале подъема (см. рисунок 6).
между положением центра тяжести груза в начале и в конце displacement
подъема по вертикали (см. рисунок 6).
общей оценки риска с учетом предполагаемого исполнителя. mass
которым(ми) манипулируют вручную.
установка, пуск в эксплуатацию, эксплуатация, наладка,
поддержание в рабочем состоянии, чистка, ремонт или
транспортировка машины [ЕН 292-1 (пункт 3.2)]. Термин
"оператор" распространяется также на работников,
осуществляющих монтаж и демонтаж машины.
действия, в течение которого мускул(ы) отдыхает(ют). time
которого не требуется специальной активации мускулов,
относящейся к выполнению данной работы.
вероятности и степени тяжести возможного повреждения assessment
или нанесения вреда здоровью в опасной ситуации с целью
выбора подходящих мер безопасности (ЕН 292-1, пункт 3.8
и ЕН 1050 [8]).

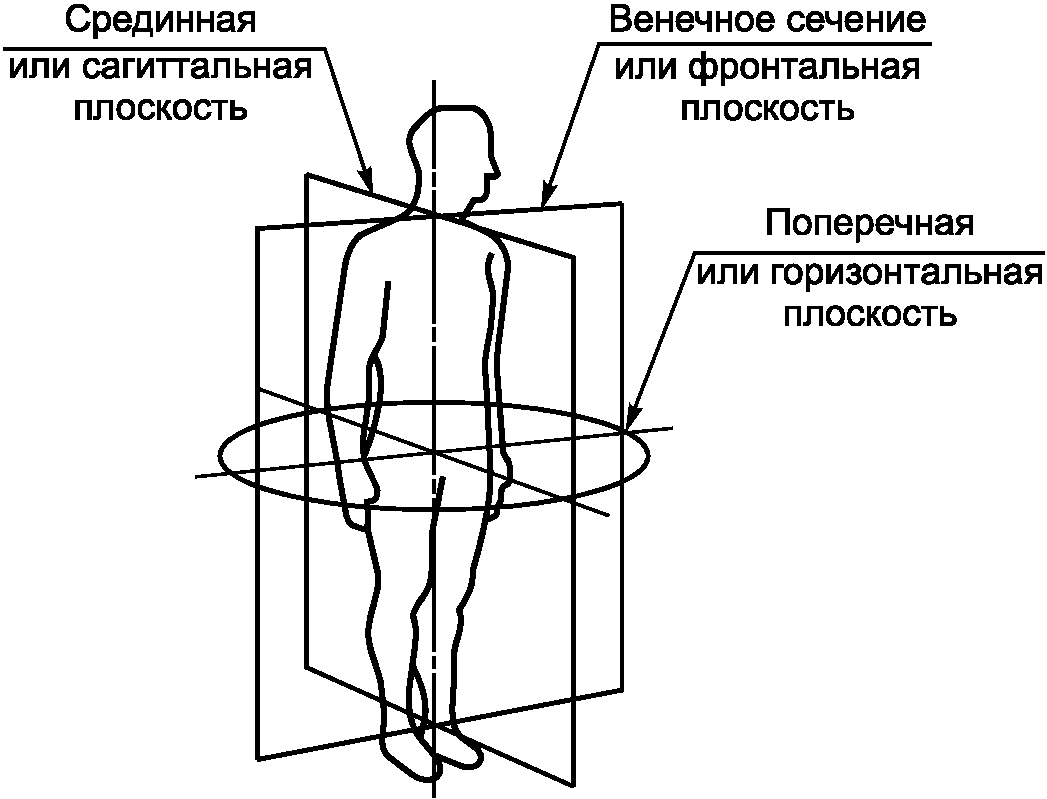

разделяющая тело продольно на правую и левую половины
(см. рисунок 2).
установленный для выполнения работниками возложенных
на них обязанностей. Продолжительность смены в разных
отраслях промышленности различна, но обычно
устанавливается в пределах от 4 до 8 ч в каждом
двадцатичетырехчасовом периоде.
которое сохраняется дольше 4 с. При этом уровень усилий, posture
прилагаемых человеком, остается неизменным или меняется
незначительно.
для сборки, транспортировки, ввода в эксплуатацию, aids
эксплуатации и демонтажа машины. К ним принадлежат
рукоятки, клинья, колеса, крючья, рычажные
приспособления, ленточные транспортеры, краны, устройства
напольного транспорта, подъемные столы и т.д. Они
способствуют улучшению условий труда оператора,
в том числе устраняют полностью или частично
необходимость выполнения вручную подъема груза
или других манипуляций, тем самым уменьшают нагрузку
на тело человека.
абдукция 3.1
аддукция 3.4
время восстановления 3.11
действия 3.2
дистанция подъема 3.8.5
захват крюком 3.7.2
захват предмета 3.7
захват силовой 3.7.3
захват щипком 3.7.1
контингент рабочий 3.6
манипулирование вручную 3.8
масса расчетная 3.8.6
масса фактическая 3.8.7
обхват 3.7.3
оператор 3.9
оценка риска общая 3.13
переноска вручную 3.8.2
период действия 3.3
плоскость сагиттальная 3.14
подъем и опускание вручную 3.8.1
поза 3.10
позиция по вертикали 3.8.4
позиция по горизонтали 3.8.3
покой 3.12
положение тела статическое 3.16
смена 3.15
средства вспомогательные технические 3.17
угол асимметрии 3.5
на английском языке
abduction 3.1
adduction 3.4
action 3.2
action period 3.3
actual mass 3.8.7
angle of asymmetry 3.5
general working population 3.6
grip of object 3.7
hook grip 3.7.2
horizontal location 3.8.3
manual carrying 3.8.2
manual handling 3.8
manual lifting 3.8.1
operator 3.9
pinch grip 3.7.1
posture 3.10
power grip 3.7.3
recovery time 3.11
reference mass 3.8.6
rest 3.12
risk assessment 3.13
sagittal 3.14
shift 3.15
static posture 3.16
technical aids 3.17
vertical displacement 3.8.5
vertical location 3.8.4
(обязательное)
НАЦИОНАЛЬНЫХ СТАНДАРТОВ РОССИЙСКОЙ ФЕДЕРАЦИИ
ССЫЛОЧНЫМ ЕВРОПЕЙСКИМ СТАНДАРТАМ
Таблица A.1
Обозначение ссылочного международного стандарта | Обозначение и наименование соответствующего национального стандарта |
ЕН 292-1:1991 | ГОСТ Р ИСО 12100-1-2007. Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология |
ЕН 1005-2 | ГОСТ ЕН 1005-2-2005. Безопасность машин. Физические возможности человека. Часть 2. Составляющая ручного труда при работе с машинами и механизмами |
ЕН 1005-3 | <*> |
ЕН 1005-4 | <*> |
ЕН 1005-5 | <*> |
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного европейского стандарта, который находится в Федеральном информационном фонде технических регламентов и стандартов. | |
[1] ЕН 292-2. Безопасность машин. Основные положения, общие принципы конструирования. Часть 2. Технические принципы и технические условия
[2] ЕН 414. Безопасность машин. Правила разработки и оформления стандартов по безопасности
[3] ЕН 547-1. Безопасность машин. Антропометрические данные. Часть 1. Принципы определения размеров проемов, обеспечивающих доступ человека к машине
[4] ЕН 547-2. Безопасность машин. Антропометрические данные. Часть 2. Принципы определения размеров проемов для отдельных частей тела человека
[5] ЕН 547-3. Безопасность машин. Антропометрические данные. Часть 3. Размеры тела человека
[6] ЕН 614-1. Безопасность машин. Эргономические принципы конструирования. Часть 1. Термины и общие положения
[7] ЕН 894-3. Безопасность машин. Эргономические требования по конструированию средств отображения информации и органов управления. Часть 3. Исполнительные механизмы системы управления
[9] ЕН ИСО 7250. Основные антропометрические данные для технического проектирования
[11] ЕН/ТО 26385. Эргономические принципы в конструировании рабочих систем (ИСО 6385:1981)
[12] 90/269/EWG. Директивы Совета от 29 мая 1991 г. о регламентах, относящихся к безопасности и защите здоровья при манипуляциях грузами, которые представляют особую опасность для позвоночника работающего (четвертая директива статьи 16, абзац 1 Директив Совета 89/391/EWG)
[13] 89/391/EWG. Директивы Совета от 12 июня 1989 г. о проведении мер по улучшению безопасности и защите здоровья работника во время работы
[14] 89/656/EWG. Директивы Совета от 30 ноября 1989 г. о регламентах, относящихся к безопасности и защите здоровья путем использования персонального защитного снаряжения для работника при выполнении работы (третья директива статьи 16, абзац 1 Директив Совета 89/391/EWG)
[15] 89/686/EWG. Директивы Совета от 21 декабря 1989 г. об уравнивании законодательных положений стран-членов по персональному защитному снаряжению (изменено Директивой Совета 93/95/EW)
[16] Научная документация, обосновывающая пересмотр в 1991 г. уровня в сторону повышения: технические аннотации. Национальный институт по профессиональной безопасности и здоровью, Цинциннати, Огайо; май 1991; США, Департамент торговли, Национальная служба технической информации, Спрингфилд, VA 22161
[17] Прикладное руководство по пересмотру уровня в сторону повышения. США, Департамент здоровья и обслуживания человека. Служба здоровья населения, Центр борьбы с болезнями и профилактики. Национальный институт по профессиональной безопасности и здоровью, Цинциннати, Огайо 45226; январь 1994 г.
