3.1.1 условный символ: Символ, использующий расширенное условное обозначение подстрочного индекса.

arbitrary symbol

symbole arbitraire

Примечание - См. таблицу 1 для примера и его объяснения.

3.1.2 габаритная яркость: Средняя яркость участка экрана или виртуального изображения диаметром, который образует стягивающий угол от 2° до 10°.

Примечания

1 Единица - кд/м².

2 Габаритная яркость также определяется как яркость кругового участка экрана, диаметр которого не менее 10 пикселей, причем яркость отдельного пикселя составляет менее 2% средней яркости измеренного участка.

area luminance

3.1.3 яркость фона: Яркость участка экрана или виртуального изображения при отсутствии графических изображений.

Примечание - Единица - кд/м².

background luminance

luminance

3.1.4 контраст (с точки зрения чувственного восприятия): Определение различия двух (или более) частей поля зрения, видимых одновременно или последовательно (отсюда: "контраст светлоты", "контраст светлоты площадки", "цветовой контраст" и др.).

(МКО 17.4:1987, определение 845-02-47)

contrast (perceptual sense)

contraste (sens perceptif)

3.1.5 закон Ламберта; закон косинуса: Для элемента поверхности, яркостью или энергетической яркостью, одинаковой для всех направлений в полусфере над этой поверхностью, справедлива формула

где и I_n - силы излучений или силы света элемента поверхности в направлении, которое определяется углом от нормали к этой поверхности и в направлении этой нормали соответственно.

(МКО 17.4:1987, определение 845-04-56)

3.1.6 поверхность Ламберта: Идеальная поверхность, у которой испускаемое излучение имеет угловое распределение, соответствующее косинусному закону Ламберта.

Примечания

1 Для идеального коэффициента диффузного отражения

где - коэффициент диффузного отражения;

q_STD - коэффициент яркости.

2 См. МКО 17.4:1987, определение 845-04-57.

Lambertian surface

3.1.7 яркостный контраст: Соотношение между высшей L_H и низшей L_L яркостями, которое определяет характеристику обнаружения.

Примечания

1 Если измерения проведены с помощью контрастной модуляции (или контраста Михельсона), то яркостный контраст определяется следующим образом:

или, если измерения проведены с помощью контрастного отношения CR, то оно определяется:

2 Контрастное отношение CR часто используется для высоких яркостей. При близости порога обнаружения яркости иногда используют следующую формулу (также известную как формулу контраста Вебера)

3 Для части дисплеев поверхностно-яркостные значения могут быть использованы для аппроксимации яркостей, которая определяет характеристику обнаружения, поскольку пиксели дискретны и околоповерхностная яркость достаточно однородна, см. [1], подраздел 2.22.

luminance contrast

3.1.8 показатель яркости (элемента поверхности среды в определенном направлении, при определенных условиях облучения); q_v, q: Частное от деления яркости элемента поверхности в некотором определенном направлении на среднее значение освещенности среды.

Примечания

1 Единица - ср^-1.

2 Если L - яркость элемента поверхности и E - освещенность над элементом поверхности, то показатель яркости q определяют по формуле

3 См. МКО 17.4:1987, определение 845-04-71.

3.1.9 коэффициент яркости (элемента поверхности несамосветящейся среды в некотором направлении для заданных условий освещения); , : Отношение яркости элемента поверхности в некотором определенном направлении к яркости совершенного отражающего или пропускающего рассеивателя, находящегося в тех же условиях освещения.

Примечания

1 Единица - в долях единицы.

2 Учитывая яркость L_{образца} элемента поверхности и яркость L_{совершенного рассеивателя} от совершенного рассеивателя при одинаковых условиях освещения, коэффициент яркости определяют по формуле

3 См. МКО 17.4:1987, определение 845-04-69.

3.1.10 световой поток; : Величина, образуемая от потока излучения , при оценке излучения по его действию на стандартного фотометрического наблюдателя МКО.

Примечание - См. МКО 17.4:1987, определение 845-01-25.

3.1.11 оптически анизотропная поверхность: Оптическая поверхность, для которой излучение отклоняется от Ламбертовской поверхности более, чем на 20% при любом угле наклона .

3.2.1 стандартная колориметрическая система МКО 1931: Цветовое пространство МКО определено в 1931 году.

См. рисунок 1.

Примечание - МКО в настоящее время определяет несколько цветовых пространств, которые основаны на Конвенции 1931 года и могут быть определены из координат цвета (X, Y, Z)

Эти цветовые пространства предназначены для 2°-наблюдателя. Индекс "10" используют у всех переменных (x₁₀, y₁₀, z₁₀ и т.д.) при ссылке на 10°-наблюдателя 1964 г. Координата цвета Y может быть каким-либо фотопическим параметром, яркостью, световым потоком, освещенностью, силой света и т.п. В настоящем стандарте Y будет относиться к яркости (так же как и L). На рисунке 1 показан график цветностей. Все видимые цвета, заключенные между подковообразной кривой (линией спектральных цветностей) и прямой, соединяющей конечные точки кривой, называют линией пурпурных цветов. Кривая Планка (линия цветностей черного тела) показана во внутренней части с цветовыми температурами по шкале Кельвина (например, 5k значит 5 000 К или 5 кК). Номера на графике относятся к длинам волн монохроматического освещения, характеризующего линию спектральных цветностей. Граница кривой (линии спектральных цветностей) поясняется длинами волн в нанометрах.

3.2.2 равноконтрастный цветовой график 1960; РЦГ: Равноконтрастный цветовой график в прямоугольной системе координат зависимости v от u, численно определенных МКО в 1960 году.

Примечание - Это было одной из первых попыток сделать цветовое пространство более равномерным (однородным). Тем не менее, это пространство больше не используется, за исключением применения в определении цветовой температуры. Координаты приведены только для полноты изложения. В терминах МКО 1931 г. координаты определяются по формулам:

3.2.3 равноконтрастный цветовой график МКО 1976: Равноконтрастный цветовой график в прямоугольной системе координат v', u', численно определенных МКО в 1976 году.

См. рисунок 2.

Примечание - В единицах координат цвета или цветопространственных величин (x, y), u' и v' определяют по следующим формулам:

(См. рисунок 2 и МКО 17.4:1987, определение 845-03-53)

3.2.4 цветовое пространство МКО 1976 L*u*v*: Трехмерное, приблизительно равноконтрастное цветовое пространство, заключенное в прямоугольной системе координат L*, u*, v*, которые определяют по следующим формулам:

где Y, u', v' - рассматриваемый цветовой стимул,

Y_n, u'_n, v'_n - установленный белый ахроматический стимул.

Примечания

1 Приблизительно коррелированные значения коэффициента яркости, чистоты цвета, насыщенности и цветового тона могут быть вычислены следующим образом:

- чистота цвета МКО 1976 u, v:

- насыщенность МКО 1976 u, v:

- цветовой тон МКО 1976 u, v:

2 См. MKO 17.4:1987, определение 845-03-54.

3.2.5 равноконтрастное цветовое пространство МКО 1976 L*a*b*: Трехмерное, приблизительно равноконтрастное цветовое пространство, определенное МКО в 1976 году.

Примечание - Пространство является результатом построения в прямоугольной системе координат L*, a*, b*, которые определяются по формулам:

где (15)

3.2.6 разность цветов МКО 1976 L*a*b*: Разность двух цветовых стимулов, которая определяется как Евклидово расстояние между координатами L*a*b* пространства.

Примечания

1 Разность цветов МКО 1976 L*a*b* рассчитывают по формуле

2 Для небольших разностей цветов у МКО есть более подходящая формула: см. [2].

3.2.7 разность цветов МКО 1976 L*u*v*: Разность двух цветовых стимулов, которая определяется как Евклидово расстояние между координатами L*u*v* пространства.

Примечание - Разность цветов МКО 1976 L*u*v* рассчитывают по формуле

3.2.8 насыщенность: Ощущение цветности от стимула, которое позволяет оценить долю светлоты объекта, также освещенного и который воспринимается белым или хорошо пропускающим свет.

Примечание - См. МКО 17.4:1987, определение 845-02-42.

3.2.9 цветность: Характеристика цветового стимула, определяемая его координатами цветности или его доминирующей, или дополнительной длиной волны и чистотой цвета.

Примечание - См. МКО 17.4:1987, определение 845-03-34.

3.2.10 координаты цветности: Отношение каждой из трех координат цвета к их сумме.

Примечания

1 Если сумма трех координат цветности равняется единице, то двух из них хватает для определения цветности.

2 В стандартных колориметрических системах МКО координаты цветности обозначаются символами x, y, z для наблюдения под углом в 2° и x₁₀, y₁₀, z₁₀ для наблюдения под углом 10°.

3 См. МКО 17.4:1987, определение 845-03-33, а также в определениях 3.2.4, 3.2.5 цветовых пространств МКО.

3.2.11 график цветностей: Двумерный график, на котором точки, определяемые координатами цветности, однозначно соответствуют цветностям цветовых стимулов.

Примечание - См. МКО 17.4:1987, определение 845-03-35. В стандартных колориметрических системах МКО y, как правило, нанесена на график как ось ординат, а x - как ось абсцисс, получая x, y график цветностей (см. цветовые пространства МКО).

3.2.12 разность цветности в равноконтрастном пространстве: Расстояние на равноконтрастном цветовом графике МКО 1976.

Примечания

1 Разность цветности рассчитывается по формуле

где u'₁, v'₁ и u'₂, v'₂ - координаты некоторого цвета, находящегося в положениях 1 и 2.

2 Разность цветности соответствует мере цветовой однородности при равенстве яркостей. См. определение 3.2.27.

3 Величина разности цветности не была определена МКО и не соответствует мере цветовой однородности при неоднородной яркости.

3.2.13 цветовая температура: Температура излучателя Планка (черного тела), излучение которого имеет ту же цветность, что и рассматриваемый стимул.

Примечание - Она выражается в кельвинах (не в градусах кельвина). См. МКО 17.4:1987, определение 845-03-49. Коррелированная цветовая температура (КЦТ) определена ниже (3.2.15), потому что стимул крайне редко имеет такую же цветность, как излучение излучателя Планка.

3.2.14 дополнительная длина волны (цветового стимула); : Длина волны излучения монохроматического стимула, который при аддитивном смешении в определенных пропорциях с излучением рассматриваемого цветового стимула дает цветовое равенство с излучением стандартного ахроматического стимула.

Примечание - См. МКО 17.4:1987, определение 845-03-45.

3.2.15 коррелированная цветовая температура; КЦТ: Температура идеального излучателя (излучателя Планка), цветность которого (точка на кривой Планка) находится ближе всего к цветности определенного света (например, для экрана, отображающего белый на весь экран), как измеренная на графике, используя координаты u' и 2v'/3, так и их оси координат.

Примечания

1 Единица - Кельвин (К).

2 Раньше температура была определена на равноконтрастном графике МКО 1960, который в настоящее время не используют.

3.2.16 доминирующая длина волны (цветового стимула); : Длина волны излучения монохроматического стимула, который при аддитивном смешивании в определенных пропорциях с излучением стандартного ахроматического стимула дает излучение рассматриваемого цветового стимула.

Примечания

1 Для пурпурных цветов доминирующая длина волны заменяется на дополнительную длину волны.

2 См. МКО 17.4:1987, определение 845-03-44.

3.2.17 одинаковая доминирующая длина волны (цветов): Небольшая разница между оттенками цветов.

3.2.18 цветовой тон: Характеристика зрительного чувственного восприятия такая же, как и при восприятии одного или сочетания двух следующих воспринимаемых цветов: красный, желтый, зеленый или синий.

Примечание - См. МКО 17.4:1987, определение 845-02-35.

3.2.19 светлота площадки неизолированного цвета: Светлота цветового стимула, которая определяется в соответствии со светлотой таким же образом освещенной площадки, которая кажется белой или хорошо пропускающей свет.

Примечание - См. МКО 17.4:1987, определение 845-02-31.

3.2.20 колориметрическая чистота цвета; p_c: Величина, определяемая отношением p_c = L_d/(L_n + L_d), где L_n и L_d - соответствующие яркости монохроматического стимула и стандартного ахроматического стимула, которые при аддитивном смешивании уравнивают по цвету рассматриваемый цветовой стимул.

Примечание - См. МКО 17.4:1987, определение 845-02-47.

3.2.21 опорный белый: Определенный белый ахроматический стимул с цветностью (u'_n, v'_n).

3.2.22 насыщенный цвет: Цвет с колориметрической чистотой, равной единице (1).

3.2.23 чистота цвета: Характеристика ощущения цветности цветового стимула, которая позволяет оценить долю светлоты в общем цветовом ощущении.

Примечание - См. МКО 17.4:1987, определение 845-02-41.

3.2.24 спектральное ограничение цветов: Граница синего и граница красного.

Примечание - Граница синего - это любой цвет с v' < 0,2. Граница красного - это любой цвет с u' > 0,4. Ограниченные области проиллюстрированы на рисунке 3.

3.2.25 линия спектральных цветностей: Линия на графике цветностей или в цветовом пространстве точек, которые представляют собой монохроматические стимулы всей видимой области спектра.

3.2.26 координаты цвета: Количество трех основных цветовых стимулов в данной трехцветной колориметрической системе, необходимое для уравнивания по цвету с измеряемым цветом.

Примечание - См. МКО 17.4:1987, определение 845-03-22.

3.2.27 равноконтрастное цветовое пространство: Цветовое пространство, в котором расстояние между любыми двумя точками, характеризующими два цвета, дает равную по значению пороговую разность двух воспринимаемых цветов.

Примечание - См. МКО 17.4:1987, определение 845-03-51.

3.2.28 равноконтрастный цветовой график: Двумерный цветовой график, координатная система которого выбрана таким образом, что равным расстояниям в любой части графика соответствует, как можно более точно, равное число порогов цветоразличения для цветовых стимулов одинаковой яркости.

Примечание - См. МКО 17.4:1987, определение 845-03-52.

3.3.1 ахроматическое цветовое ощущение (с точки зрения чувственного восприятия): Восприятие цвета, исключающее цветовой тон.

Примечания

1 Как правило, используются такие наименования цветов, как "белый", "серый" и "черный" или, в случае объектов, пропускающих свет, "бесцветный" и "нейтральный".

2 Для ахроматического цветового ощущения в физическом смысле см. МКО 17.4:1987, определение 845-03-06 (ахроматический стимул).

3.3.2 активная область: Часть поверхности дисплея (или экрана) или виртуальное изображение, которое может быть изменено в электронном виде для представления визуальной информации, разделенной элементами изображения (пикселями).

Примечание - В дискретно-пиксельных дисплеях это область, покрытая пикселями, включая область между соседними пикселями. Такие области чаще всего прямоугольные. См. подкомитет 47 МЭК "Плоскопанельные устройства отображения".

active area

surface active

3.3.3 адаптация: Процесс изменения органа зрения под воздействием цветовых стимулов, экспозиция которых осуществляется в данное время или несколько раньше и которые имеют различную яркость, спектральный состав и угловые размеры.

Примечание - См. МКО 17.4:1987, определение 845-02-07.

adaptation

adaptation

3.3.4 аддитивное смешение: Метод смешения цветовых стимулов на сетчатке глаза, когда воздействие различных цветовых стимулов не может восприниматься глазом раздельно.

Примечание - См. МКО 17.4:1987, определение 845-03-15.

additive mixing

additif

3.3.5 угол обзора: Угол между линией наблюдения и линией, ортогональной к поверхности дисплея в точке, где линия наблюдения пересекает поверхность изображения дисплея.

angle of view

angle de vue

3.3.6 стягиваемый угол: Размер визуального объекта при конкретном расстоянии наблюдения.

Примечание - Расчет на проектном расстоянии наблюдения

(20)

(21)

Размерностью для стягиваемого угла являются градусы (°), которые делятся на угловые минуты (') и угловые секунды ("): 1° = 60' = 3600". Учитывая размерность объекта h и расстояние наблюдения z, стягиваемый угол определяется по формуле

angular subtense

angle d'ouverture

3.3.7 анизотропный дисплей: Дисплей с испускаемой яркостью и (или) коэффициентом яркости, который соответствует определенному в 3.1.9.

anisotropic display

affichage anisotrope

3.3.8 кодирование миганием: Представление информации с изменяющейся во времени яркостью изображения.

blink coding

3.3.9 светлота: Характерный признак зрительного ощущения, в соответствии с которым какая-либо поверхность воспринимается как излучающая больше или меньше света.

Примечание - См. МКО 17.4:1987, определение 845-02-28.

brightness

3.3.10 значение стягиваемого угла; : Угол между верхней и нижней границами прописной буквы "H" без акцентирующего знака в целых пикселях.

Примечания

1 Единица - угловые минуты (').

2 Учитывая расстояние наблюдения z, вертикальный шаг между пикселями V_шаг, и высоту N_{H,Высота} в пикселях прописной буквы "H", значение стягиваемого угла рассчитывают как:

3 Угловые минуты преобразуют в угловые градусы с помощью коэффициента 1°/60'; угловые градусы преобразуют в радианы с помощью коэффициента .

3.3.11 постоянство размера знака: Постоянство размера отдельного знака, представленного в различных местах экрана.

3.3.12 стереохроматизм: Визуальное явление, в котором два визуальных объекта, отличающихся доминирующей длиной волны и (или) светлотой, кажутся находящимися на разных расстояниях от наблюдателя.

Примечание - Это цветоиндуцированное позиционное несоответствие на сетчатке глаза. Короткие длины волн преломляются чуть больше длинных длин волн в оптике глаза, создавая позиционное несоответствие на сетчатке. Если смотреть двумя глазами, то получается стереоскопическое несоответствие.

3.3.13 обнаружение цвета: Ощущение наличия цвета при визуально шумовом фоне.

3.3.14 различение цветов: Определение разности цветов между стимулами.

3.3.15 идентификация цвета: Способность к распознаванию цвета по его наименованию.

3.3.16 интерпретация цвета: Близость конкретного цвета его значению или функции.

3.3.17 сходимость (Нрк. конвергенция): Выравнивание цвета пикселей на их предполагаемом месте.

Примечание - В случае многокомпонентного цветового дисплея, такого как RGB-дисплей ("красный, зеленый, синий" - модель цветопередачи), сходимость характеризует, насколько хорошо отображается пиксель (или эквивалент), как и его размещение цветовых компонентов (например, RGB-субпикселей). Для дисплеев с непосредственным отображением данных с фиксированными пикселями и субпикселями сходимость обычно идеальна. Однако, для проекционных дисплеев, ЭЛТ-дисплеев и любого отображаемого изображения, рассматриваемого с помощью системы линз, размещение субпикселей может быть менее идеальным. В случаях, когда сходимость не является идеальной, следует рассматривать как белую линию (или пятно), которая проявляется, как разноцветная линия (или пятно), имеющая один цвет, например синий, с одной стороны и другой цвет, например красный, с другой. При использовании линз, расхождение, как правило, является причиной ахроматических аберраций линз и часто заметно на краях отображаемого изображения (расхождение - это отклонение от сходимости). Расхождение не относится к спроектированному разделению субпикселей, как в случае с компьютерным RGB-монитором, имеющим дефекты пикселей, и к любому искажению визуального воспроизведения идеальной или спроектированной цветовой RGB-структуры в просматриваемом изображении, что может дать неточные цвета в этом изображении.

3.3.18 неоднородность контраста: Непреднамеренное изменение контрастности (отношение яркостей) в активной области экрана.

Примечание - Определены три проявления неоднородности контраста:

1 - изменение яркостного контраста: отличие изменения в области средней яркости центра дисплея от изменения на краю какой-либо его части;

2 - характеристика изменения контраста: изменение пика контраста характерных элементов (точек или штрихов) в различных местах на экране;

3 - внутренняя характеристика изменения контраста: изменения пика контраста характерных элементов (точек или штрихов) в характеристике.

3.3.19 система координат: Сферически-полярные и декартовы системы координат.

Примечания

1 Используются сферическая (r, , ) и декартова (x, y, z) системы координат, где x и y - ячейки в плоскости экрана, а z - горизонтальная проекция расстояния до дисплея. См. рисунок 4. Положение входного зрачка измерительного прибора - E. Рабочее расстояние - OE = r.

2 Для более детального определения системы координат, см. рисунок 5. Обозначают точку (пиксель или центр визуального объекта) O. Проводят прямую от точки O до входного зрачка измерительного прибора OE и прямую ON, перпендикулярную к плоскости изображения на дисплее или оптической оси (главному лучу) в системе формирования изображений. Угол между ON и OE в плоскости ON-OE - угол отклонения, . Расстояние OE - радиус r. Пусть P - любая точка на линии, которая образуется в результате проекции OE на плоскость изображения. Проводят прямую OX на этой плоскости вправо от прямой, делящей горизонтальную плоскость пополам и параллельно ей. Получают ось X. Азимут - это угол между OX и OP против часовой стрелки. Более подробную информацию о координатах и углах обзора см. в стандарте [3].

3.3.20 темная комната: Комната, в которой:

1 - находятся только источники света, испытуемый дисплей и установленные источники яркости или освещенности;

2 - окружающая освещенность менее одного люкса (E < 1 лк);

3 - яркость любого непреднамеренно и неустановленно отражающего объекта составляет менее 1% измеренной номинальной черной яркости дисплея.

3.3.21 установка цветов по умолчанию: Заранее установленная группа цветов, заданная программным обеспечением или операционной системой.

3.3.22 аномальное цветовое зрение: Зрение, при котором понижена способность отличать друг от друга некоторые или все цвета.

Примечание - См. МКО 17.4:1987, определение 845-02-13.

3.3.23 глубина резкости: Диапазон смещения фокуса изображений на расстояние, при котором все изображения в фокусе.

3.3.24 проектное расстояние наблюдения: Расстояние или диапазон расстояний между экраном дисплея, предназначенного для наблюдения, и глазами оператора.

Примечание - Расстояние или диапазон расстояний (нормируемый поставщиком) между экраном и глазами оператора, при котором изображение на дисплее соответствует требованиям настоящего стандарта, таким как размер знака, модуляция растра, коэффициент заполнения, пространственная нестабильность (дрожание) и временная нестабильность (мелькание).

3.3.25 диффузное освещение: Освещение рабочей поверхности или объекта, не имеющее преимущественного направления.

Примечания

1 См. МКО 17.4:1987, определение 845-09-20.

2 Свет, исходящий от нескольких изолированных источников, не может относиться к диффузному освещению. Для обеспечения диффузного освещения, как правило, используется интегрирующая сфера или полусфера.

3.3.26 диффузное отражение: Отражение, при котором зеркальное отражение заметно не проявляется и отраженный свет рассеивается.

Примечание - См. МКО 17.4:1987, определение 845-04-47.

diffuse reflection

diffuse

3.3.27 рассеивание: Пространственное распределение пучка света, который изменяется в разных направлениях от своего первоначального направления.

Примечание - См. МКО 17.4:1987, определение 845-04-44.

diffusion; scattering

diffusion; dispersion

3.3.28 протяженный источник освещения: Область равномерного освещения шириной или диаметром не менее 15 °, измеренная от центра экрана.

extended source of luminance

3.3.29 франкфуртская плоскость: Мнимая плоскость, образованная горизонтальным сечением головы пользователя, между козелком и самой нижней точкой глазной впадины.

См. рисунок 6.

Примечание - Кроме того, это горизонтальная плоскость на уровне верхнего края слухового отверстия уха и нижней границы нижнего края глазницы в случае, когда центральная плоскость головы находится в вертикальном положении.

Frankfort plane

plan de Frankfort

3.3.30 поле зрения; ПЗ: Угловая область, стягивающая активную область дисплея, получаемая при проектном направлении наблюдения или другой позиции глаз.

3.3.31 угол наблюдения: Угол между франкфуртской плоскостью и плоскостью, образованной зрачками и визуальным объектом (см. рисунок 7).

gaze angle

angle d'observation

3.3.32 угол наклона головы: Угол между франкфуртской плоскостью и горизонтальной плоскостью, образованной наклоном головы.

См. рисунок 8.

Примечание - Когда голова расположена прямо, угол наклона головы составляет около 4°.

3.3.33 полусферическое освещение: Освещенность плоской поверхности, в соответствии с которой освещенность одна и та же в любом направлении от поверхности, и окружающая яркость постоянна во всех направлениях в передней части плоской поверхности.

Примечание - Если окружающая яркость постоянна, то соответственно постоянна освещенность.

3.3.34 едва заметная разница: Целостное восприятие, которое определяет значение минимального физического изменения изображения, при котором разница может быть обнаружена.

3.3.35 разборчивость: Возможность однозначной идентификации одиночных символов или знаков, которые могут быть представлены в контекстно независимом формате.

3.3.36 линия наблюдения: Линия, соединяющая точку фиксации зрения и центр зрачка.

Примечание - Линия наблюдения при использовании двух глаз - линия, соединяющая точку фиксации зрения и середину отрезка между двумя глазами.

3.3.37 ортогональность: Вид геометрической упорядоченности или перпендикулярность строк и столбцов относительно друг друга.

3.3.38 удобочитаемость: Характеристики отображения текста на дисплее, которые влияют на производительность и позволяют легко различать, распознавать и интерпретировать группы знаков.

3.3.39 источник яркости малых размеров: Область источника света с угловым диаметром 1° (измеряется от экрана), имеющая постоянную яркость, которая может быть использована при измерении зеркального отражения от экрана с рассеивающим покрытием.

3.3.40 стереопсис: Бинокулярное визуальное восприятие глубины или трехмерного пространства.

3.3.41 малопольная тританопия: Нормальное уменьшение разности цветов изображений для коротковолновой части спектра (воспринимаемой как синяя) с малыми стягиваемыми углами (менее или равно 20"), возбуждающее центральную фовею глаза.

3.3.42 диапазон направлений наблюдения: Телесный угол, образующийся из пикселя, который включает в себя все направления наблюдения, удовлетворяющие всем заявленным нормам.

Примечание - См. подкомитет 47 МЭК.

3.3.43 диапазон угла наблюдения: Коническая область, начинающаяся в пикселе, включающая в себя все направления наблюдения, удовлетворяющие всем заявленным нормам.

Примечание - См. подкомитет 47 МЭК.

3.3.44 направление наблюдения: Направление, при котором дисплей рассматривается, как измеренный при стандартном использовании сферически-полярных координат.

Примечание - Для определения координат см. 3.3.19.

3.4.1 абсолютное кодирование яркостью: Представленная информация, в которой используется единственное измерение для визуальной дифференциации, - разница яркостей изображений.

3.4.2 характерный признак: Признак, характеризующий присущее объекту свойство или особенность.

3.4.3 разность цветности в равноконтрастном пространстве (применительно к технологии дисплеев): Евклидово расстояние между любыми двумя точками на поверхности экрана на равноконтрастном цветовом графике МКО 1976 г.

Примечание - Учитывая, что дисплей имеет одни и те же цвета по всей поверхности, разность цветности в равноконтрастном пространстве - разность цветностей (выражена, как евклидово расстояние между любыми двумя точками 1 и 2 на поверхности экрана на равноконтрастном цветовом графике МКО 1976).

3.4.4 кодирование: Процесс, посредством которого информация намеренно изменена на экране.

3.4.5 диакритические знаки: Модифицирующий значок внутри или рядом со знаком, указывающий на его фонетическое отличие от непомеченного знака.

3.4.6 дисплей: Электронное устройство для визуального отображения информации.

3.4.7 яркость изображения дисплея: Яркость экрана, соответствующая яркости знаков при светлых изображениях на темном фоне и яркости фона для темных изображений на светлом фоне.

3.4.8 поверхность дисплея: Передняя поверхность активной области дисплея.

Примечание - Эту поверхность глаз видит в первую очередь при взгляде на дисплей. См. определение 3.4.40.

3.4.9 эмиссионный дисплей: Дисплей с собственным источником(ами) света.

Примечание - Этот свет может быть получен от самого приемника или (при наличии) одного или нескольких внутренних источников света, модулируемых приемником.

См. подкомитет 47 МЭК.

3.4.10 коэффициент заполнения: Доля общей геометрически доступной площади пикселя, которая может изменить информацию на дисплее.

Примечание - Для дискретно-пиксельных дисплеев внешняя граница всех пикселей определяет активную область (3.3.2). Между пикселями и субпикселями есть пробелы, которые структурно поддерживают или определяют пиксель. Коэффициент заполнения - отношение разности активной области и области пробелов к активной области.

3.4.11 время спада: Время, необходимое яркости для достижения уровня равновесия после того, как сигнал начал спадать.

Примечание - Как правило, время спада характеризуется временем перехода от 90% до 10% - от светлого к темному уровню равновесия яркости. См. верность передачи информации (3.4.47).

3.4.12 шкала яркости (Нрк. серая шкала): Считают, что дисплей имеет шкалу яркости, если возможно выводить изображения, требующие более двух уровней яркости.

Примечание - См. подкомитет 47 МЭК.

3.4.13 время удержания: Время между окончанием времени нарастания и началом времени спада.

Примечание - В настоящее время не определено.

3.4.14 время формирования изображения: Суммирование времени нарастания и спада.

См. рисунок 9.

Примечание - Относительная яркость

где L - мгновенная яркость, L_max и L_min - усредненные по времени самые высокие и самые низкие состояния яркости соответственно. Время нарастания (спада) представляет собой переходы от 10% до 90% и обратно (см. определения 3.4.28 и 3.4.11). Относительная яркость отфильтрована для устранения изменений, которые визуально не обнаруживаются. Время формирования изображения допускается в диапазонах, приведенных в таблице 2.

3.4.15 полярность изображения: Соотношение между яркостью фона и яркостью изображения.

Примечание - Представление светлых изображений на темном фоне обозначают как отрицательную полярность и темных изображений на светлом фоне - как положительную полярность.

image polarity

3.4.16 тип изображения: Неподвижное изображение (3.4.44), обеспечивающее визуальную информацию без изменений во времени; квазистатическое изображение (3.4.37), обеспечивающее переменную визуальную информацию по расположению и (или) времени; движущееся изображение (3.4.22), обеспечивающее визуальную информацию посредством изменений во времени цветности, яркости и расположения, которые воспринимаются непрерывно.

image type

type d'image

3.4.17 линейность: Пространственная однородность визуальной передачи строк и столбцов таким образом, что они представляются прямыми, правильно разделенными пробелами и сплошными.

linearity

3.4.18 баланс яркостей: Соотношение яркостей воспроизводимого изображения и его ближайшего окружения или яркостей последовательно наблюдаемых поверхностей.

3.4.19 кодирование яркостью: Информация, представленная не зависимыми во времени различиями яркостей изображений.

3.4.20 отношение яркостей: Соотношение между самой высокой и самой низкой средней яркостью области.

Примечания

1 Для дисплеев в условиях окружающей среды, каждая яркость в соотношении - это сумма излучаемых и отраженных составляющих яркости при одной или более составляющих, свойственных для числителя и знаменателя.

2 Для исключения возможной путаницы избегают применения синонимов "контраст" и "яркостный контраст".

3.4.21 однородность яркости: Равенство яркостей участков на дисплее, которые должны иметь одинаковую установленную яркость.

3.4.22 движущееся изображение: Визуальная информация, представленная посредством изменений во времени цветности, яркости и расположения, которые воспринимаются непрерывно.

См. статью 3.4.16.

3.4.23 отрицательная полярность: Состояние, при котором яркость переднего плана является самым высоким уровнем яркости дисплея, а яркость фона (заднего плана) является самым низким уровнем яркости дисплея.

3.4.24 положительная полярность: Состояние, при котором яркость переднего плана является самым низким уровнем яркости дисплея, а яркость фона (заднего плана) является самым высоким уровнем яркости дисплея.

3.4.25 модуляция растра (Нрк. дисплей с растровой разверткой): Относительное пространственное изменение яркости от максимальных до минимальных значений в режиме, когда все пиксели находятся во включенном состоянии.

3.4.26 отражающий дисплей: Устройство отображения, модулирующее свет от внешнего источника посредством отражения.

Примечание - См. подкомитет 47 МЭК.

3.4.27 относительное кодирование яркостью: Представленная информация, где кодируемые изображения соприкасаются или различие яркостей является вторичным по отношению к главному различию, такому как форма или цвет.

3.4.28 время нарастания: Время, необходимое яркости для достижения уровня равновесия после того, как сигнал начал расти.

Примечание - Чаще всего время нарастания характеризуется временем перехода от 90% до 10% от темного к светлому уровню равновесия яркости.

См. статью 3.4.47.

3.4.29 пиксель: Наименьший элемент экрана, способный обеспечить полные функциональные возможности дисплея (т.е. цвет и шкалу яркости).

Примечание - Для многоцветного дисплея это наименьший элемент изображения, к которому возможна адресация, способный воспроизводить полный цветовой диапазон или наименьший элемент экрана способный обеспечивать полные функциональные возможности дисплея.

3.4.30 дефектный пиксель: Пиксель или субпиксель, который функционирует иначе, чем тот, который активирован.

3.4.31 дефект пикселя: Дефектный пиксель или субпиксель, который виден при предполагаемом контексте использования.

Примечания

1 Дефекты пикселей могут быть типа 1, 2 или 3 (см. 3.4.33 - 3.4.35 и таблицу 3).

2 Дефекты пикселей, которые находятся ниже порога видимости, не рассматривают.

3 Для эргономической эффективности это требование о том, что число, размер и контраст пятен и дефектов пикселей не превышают порог падения эффективности.

4 Определение класса дефектов (см. таблицу 4), который относится к первичным приемочным уровням пользователей и их задачам, связанным, например, с тем, где классы могут отражать следующие условия:

a) Class_{Pixel 0} - для специальных единичных задач видеодисплеев с очень высокой чувствительностью и необходимостью минимизировать опасности при восприятии информации, такие как контроль критически важной информации в процессах или критические показатели процесса с высоким риском ошибочных решений и погрешностей, присущих процессам.

b) Class_{Pixel I} - для конкретных задач видеодисплеев с высокой чувствительностью и особым значением дефектов пикселей, таких как наблюдение, надзор, задач проверки качества изображения с меньшим риском дефектов, присущих в случае чтения, и ошибок наблюдения.

c) Class_{Pixel II} - для общих пользовательских задач дисплеев с чувствительностью к дефектам пикселей, таких как чтение и обработка текстовой информации, восприятие объекта и символьной информации с достаточной производительностью чтения для выполнения задачи.

d) Class_{Pixel III} и Class_{Pixel IV} - для задач дисплеев с малой чувствительностью к дефектам пикселей, таких как обработка общественной информации и рекламы, чтение книг, и чтение быстродвижущихся изображений с достаточной производительностью, чтобы воспринимать информацию без неудобств для пользователя.

5 Дефект пикселя типа 3 (3.4.35) включает в себя темные пиксели в диапазонах 25% < L_x < 50% (темный участок), 50% <= L_x < 75% (светлый участок), где L_x - средняя реакция на команду "максимальная яркость" (например белый). Неустойчивые или мигающие пиксели оценены в 2PSU. Массовый коэффициент в PSU определен перед множителем n_ClassPixel дефекта пикселя типа 3 (3.4.35).

pixel fault

de pixel

3.4.32 кластер дефектов пикселя: Два и более дефектных пикселя или субпикселя в пределах блока из пикселей 5 x 5.

pixel fault cluster

groupe de de pixel

3.4.33 дефект пикселя типа 1: Дефект пикселя, при котором он постоянно находится в состоянии высокого уровня, когда системная команда - минимум яркости.

L_X - средняя реакция на команду "максимальная яркость" (например белый);

L_N - средняя реакция на команду "минимальная яркость" (например черный).

pixel fault type 1

3.4.34 дефект пикселя типа 2: Дефект пикселя, при котором он постоянно находится в состоянии низкого уровня, когда системная команда - минимум яркости.

L_X - средняя реакция на команду "максимальная яркость" (например белый);

L_N - средняя реакция на команду "минимальная яркость" (например черный).

pixel fault type 2

de pixel de type 2

3.4.35 дефект пикселя типа 3: Пиксель или субпиксель аномален, но не типа 1 или 2.

3.4.36 шаг пикселя: Расстояние между соответствующими точками на соседних пикселях как по горизонтали H_шаг, так и по вертикали V_шаг.

Примечание - Единица - миллиметры или угловые минуты.

3.4.37 квазистатическое изображение: Визуальная информация, переменная по расположению и (или) времени.

Примечание - См. статью 3.4.16.

3.4.38 частота дискретизации; частота регенерации: Максимальная частота, с которой может меняться информация на экране.

Примечание - См. статью 3.4.47.

3.4.39 растровый дисплей: Устройство, которое формирует изображение путем показа пикселей.

Примечание - Часто это делается путем последовательного отображения пикселей в горизонтальной линии или линиях одновременно.

3.4.40 экран: Часть дисплея (устройства отображения), предназначенная для отображения видимой информации.

Примечание - Этот термин относится к ранней стадии развития электронных устройств отображения информации. Термин часто используется при включении любой окружающей области, выглядящей так же, как и сделанная из того же материала поверхность - следовательно, появляется потребность в определении активной области (3.3.2) для указания только конкретной части экрана вывода информации.

3.4.41 простая графика: Создаваемые компьютером графики, диаграммы, значки и изображения, состоящие из линий или заполненной области, которые не являются непрерывно заштрихованными, полутоновыми или имеющими несколько уровней серого.

3.4.42 панель малых размеров: Плоская панель с наименьшим угловым размером области наблюдения в диапазоне от 1,6° до 4,8° при проектном расстоянии наблюдения и с наибольшим угловым размером не менее 4,8° при проектном расстоянии наблюдения.

Примечания

1 Меньшие панели не вмещают более 40 совместимых с латинскими символов и не рассматриваются в настоящем стандарте.

2 Для расстояния наблюдения 500 мм, 1,6° => размер в 14 мм; 4,8° => размер в 42 мм.

3.4.43 пространственная нестабильность: Дрожание, восприятие непреднамеренных пространственных изменений в изображениях.

3.4.44 неподвижное изображение: Визуальная информация без изменений во времени.

Примечание - См. статью 3.4.16.

3.4.45 субпиксель: Внутренняя структура в пикселе с отдельной адресацией, расширяющая функции пикселя.

Примечания

1 Микроструктуру пикселей иногда используют для уменьшения анизотропии или улучшения видимости введением избыточности в плоских панелях. Такие микроструктуры в настоящем стандарте называются субпикселями.

2 В технической литературе по данной тематике, как правило, применяют термин "точка", который не применяют в настоящем стандарте.

3.4.46 угол наклона экрана; : Угол, образуемый пересечением плоскости дисплея с вертикальной плоскостью (см. рисунок 10).

Примечания

1 Единица - градусы (°).

2 Это определение отличается от приведенного в [1] и [4].

3.4.47 верность передачи информации: Степень, с которой дисплей точно отображает информацию изображения в соответствии с входным сигналом.

Примечание - В настоящем стандарте определены: время нарастания (3.4.28), время спада (3.4.11), время удержания (3.4.13) и время формирования изображения (3.4.14).

3.4.48 нестабильность: Мелькание, восприятие непреднамеренных изменений яркости во времени.

3.4.49 прозрачно-отражающий дисплей: Устройство отображения, модулирующее свет от внешнего источника посредством отражения или от другого источника - передачей сквозь полупрозрачный отражатель.

Примечание - См. подкомитет 47 МЭК.

3.4.50 дисплей, работающий на пропускание: Дисплей, модулирующий свет от внешнего источника посредством пропускания.

Примечание - Если дисплей имеет встроенный источник света, то для целей настоящего стандарта, дисплей определен как эмиссионный, а не как прозрачно-отражающий или работающий на пропускание.

См. подкомитет 47 МЭК.

3.4.51 область наблюдения: Активная область, а также любые непрерывные области, которые постоянно отображают визуальную информацию или состояние дисплея в фоновом режиме.

Примечание - См. подкомитет 47 МЭК.

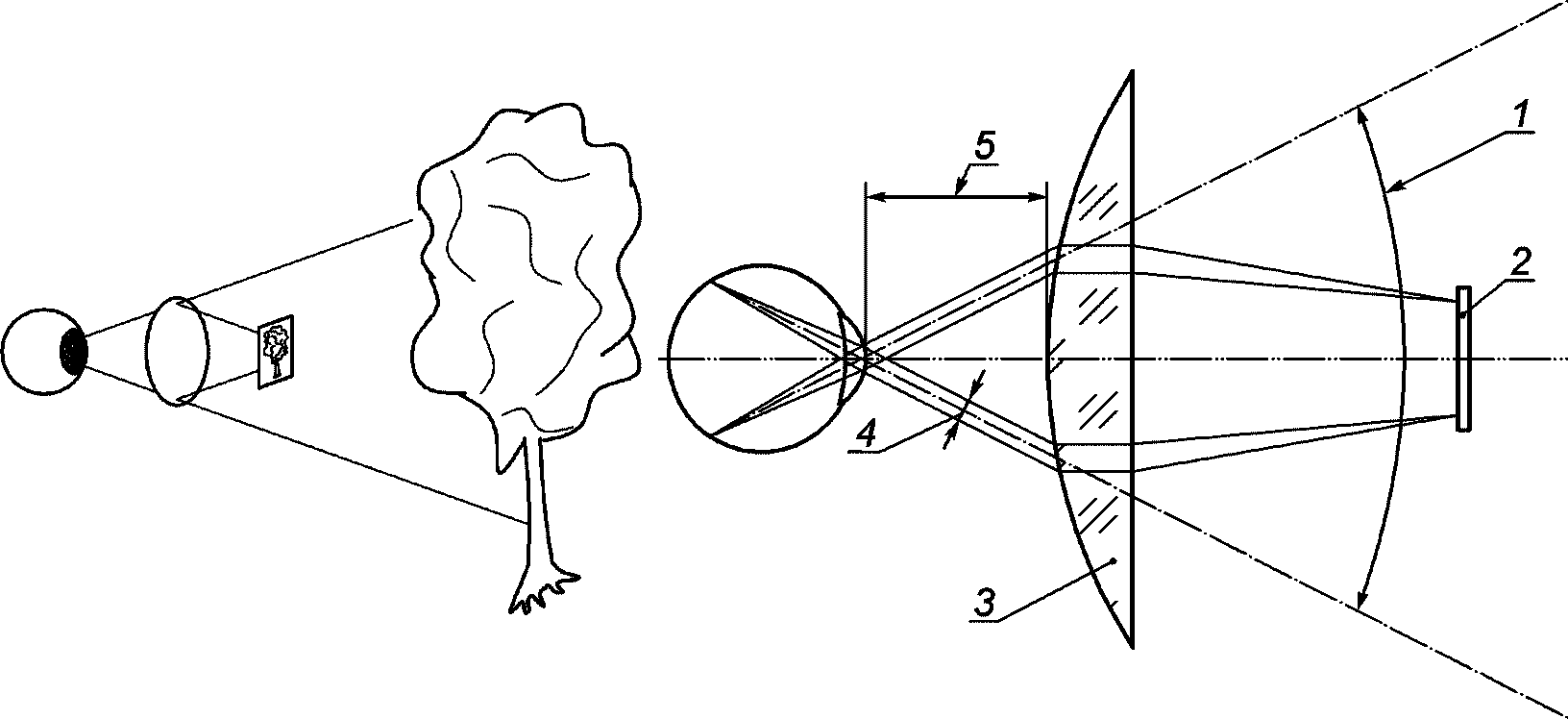

3.4.52 дисплей виртуального изображения: Устройство, которое оптически или голографически формирует виртуальное изображение.

См. рисунок 11.

3.5.1 аккомодация: Изменение оптической силы глаза, позволяющее четко фокусировать изображение объекта на сетчатку глаза при условии, что расстояние от глаза до объекта меняется.

Примечание - Аккомодация - это процесс настройки фокусного расстояния объектива.

3.5.2 мнимая фронтопараллельная плоскость гороптера; МФПГ: Множество всех точек в визуальном пространстве, которые рассматриваются находящимися в одной плоскости на равном расстоянии от наблюдателя, как от точки фиксации.

3.5.3 астенопия: Жалобы, связанные с чрезмерным напряжением зрения, включая болезненные ощущения или ноющую боль вокруг глаз, жжение и зуд век, утомление глаз или головную боль.

3.5.4 биокулярное устройство отображения: Устройство, в котором одно и то же изображение находится в пределах видимости и левого и правого глаза.

3.5.5 бинокулярное устройство отображения: Устройство, при использовании которого левому и правому глазу представляется разное изображение одного и того же объекта.

3.5.6 бинокулярное совмещение: Совмещение изображений левого и правого глаза в одно изображение, которое состоит из моторных и сенсорных слияний.

3.5.7 бинокулярное наложение: Сегмент оптической совокупности, воспринимаемый обоими глазами.

3.5.8 бинокулярная конкуренция: Условия, при которых изображения двух глаз не сочетаются в одно полностью, вместо этого человек видит изображение, полученное левым и правым глазом, поочередно, и образы, полученные ими, могут быть частично или полностью конкурентными.

3.5.9 хроматическая аберрация: Неспособность линзы фокусировать все цвета света от точечного источника, находящегося на оси объекта, до идеального изображения того же цвета в их пространстве, т.е. изменение в фокальной точке разных цветов света от такого же многоцветового источника, что приводит к нежелательной цветовой кайме в изображениях.

3.5.10 сходимость (применительно к дисплеям виртуального изображения) (Нрк. конвергенция): Замыкание линий наблюдения друг на друге при движении объекта фиксации по направлению к наблюдателю.

3.5.11 сходящаяся диспарантность: Горизонтальная диспарантность, создаваемая объектом, которая находится ближе, чем мнимая фронтопараллельная плоскость гороптера проходит через точку фиксации.

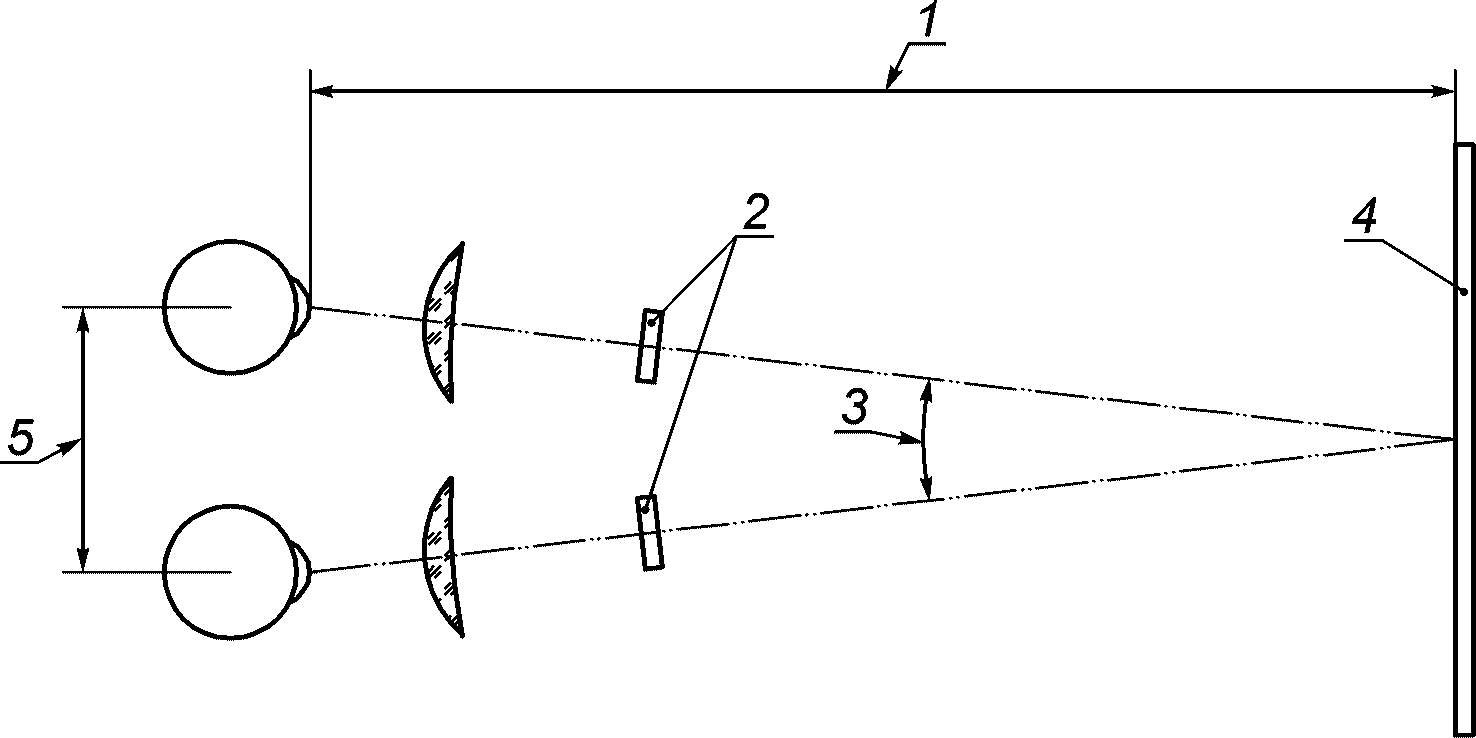

3.5.12 точка сходимости: Точка в пространстве, в которой пересекаются зрительные оси глаз.

См. рисунок 12.

en

fr

3.5.13 перекрестная диспарантность: Горизонтальная диспарантность, создаваемая объектом, которая находится ближе, чем мнимая фронтопараллельная плоскость гороптера проходит через точку фиксации.

crossed disparity



3.5.14 циклы в расчете на градус; ЦРГ: Число циклов синусоидальной формы, которое стягивает угол наблюдения в один градус.

cycles per degree; CPD

cycles par ; CPD

3.5.15 дихоптическое изображение (Нрк. компонент стереоскопической пары): Изображение, отображенное на левый или правый глаз в стереопаре.

dichoptic (half-image)

dichoptique (demi-image)

3.5.16 диплопия (Нрк. двоение в глазах): Неспособность бинокулярно совмещать два изображения в один объект восприятия.

Примечание - Образы, полученные левым и правым глазом, могут быть частично или полностью конкурентными.

diplopia

diplopie

3.5.17 расходимость (Нрк. дивергенция): Расхождение линий наблюдения друг от друга при движении объекта фиксации от наблюдателя.

divergence

divergence

3.5.18 расходящаяся диспарантность: Горизонтальная диспарантность, создаваемая объектом, которая находится дальше, чем мнимая фронтопараллельная плоскость гороптера проходит через точку фиксации.

divergent disparity

divergente

3.5.19 эксцентричность: Угловое расстояние от точки на сетчатке до центра фовеи.

eccentricity

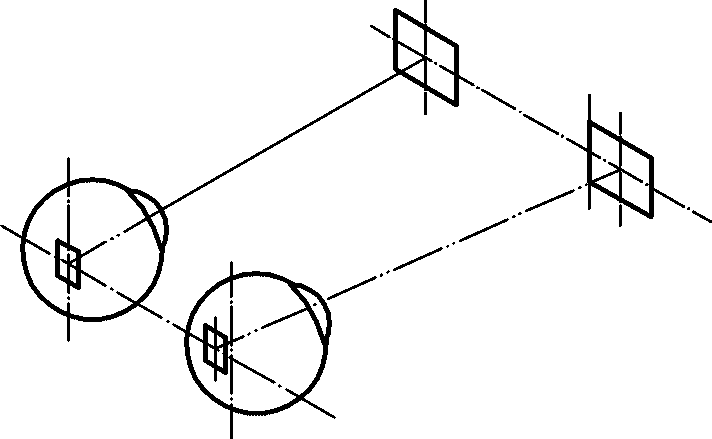

3.5.20 выходной зрачок: Вертикальное/горизонтальное измерение подготовленного пространства наблюдения.

См. рисунки 13 и 14.

Примечание - Измерение может зависеть от направления наблюдения.

exit pupil

pupille de sortie

3.5.21 расстояние между глазом и оптическим устройством: Расстояние от роговицы глаза до ближайшего оптического элемента дисплея виртуального изображения.

3.5.22 фиксация: Расположение глаз таким образом, что изображение зафиксированной цели приходится на центральную область сетчатки.

3.5.23 точка фиксации: Точка пространства, к которой направлены зрительные оси глаз.

3.5.24 фокусное расстояние: Точка, в которой геометрические линии или их продолжения, соответствующие лучам, расходясь или сходясь в другой точке пересечения, порождают изображение после отражения от зеркала или преломления линзой или оптической системой.

См. рисунок 15.

3.5.25 фовеа: Область сетчатки глаза, связанная с высокой концентрацией колбочек и, следовательно, высокой остротой зрения.

en

fr

3.5.26 горизонтальная диспарантность: Различие в относительном положении визуальных изображений объекта на двух сетчатках.

См. рисунок 16.

en

fr

3.5.27 разница горизонтального увеличения: Разница в горизонтальном увеличении между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 17.

3.5.28 горизонтальное смещение: Разница горизонтального положения между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 18.

en

fr

3.5.29 гороптер: Совокупность всех точек визуального пространства, которая стимулирует пары соответствующих точек на сетчатке.

3.5.30 межглазной: Такой процесс или эффект, который возникает между глазами.

3.5.31 межглазная контрастная разница: Разница яркости двух биокулярных или бинокулярных дисплеев виртуального изображения.

3.5.32 межглазная разница в геометрических искажениях: Разница в геометрическом искажении, бочкообразном или подушкообразном, между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 19.

3.5.33 межглазная разница в трапециевидном искажении: Разница в трапециевидном искажении между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

3.5.34 межглазная фокусная разница: Разница в фокусе между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

3.5.35 межглазная разница увеличения: Разница в увеличении между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 20.

3.5.36 межглазная разница яркости: Разница в яркости между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

3.5.37 межзрачковое расстояние: Расстояние между центрами зрачков глаз человека.

См. рисунок 12.

3.5.38 монокулярное устройство отображения: Устройство, в котором изображение находится в пределах видимости одного глаза.

monocular display device

dispositif d'affichage monoculaire

3.5.39 движущая сила совмещения: Использование движений глаз для сходимости/расходимости, чтобы зафиксировать цель на заданном расстоянии.

motor fusion

fusion motrice

3.5.40 диагональное смещение: Разница положения по диагонали между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 21.

d'alignement oblique

3.5.41 разница наклонного увеличения: Разница в наклонном трапециевидном искажении между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 22.

3.5.42 подготовленное пространство наблюдения; ППН: Пространство (объем, центр объема), в пределах которого изображение воспринимается на удовлетворительном уровне.

3.5.43 вращательное смещение: Разница вращения между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 23.

3.5.44 сагиттальный фокус: Фокальная точка точечного объекта, не лежащего на оси, в которой сфокусированные лучи проходят линзу через центр по всей длине линии, перпендикулярной к направлению смещения точечного объекта.

См. рисунок 24.

3.5.45 истинность: Наложение изображения или изображений на поле зрения пользователя.

3.5.46 сенсорное совмещение: Объединение изображений левого и правого глаза в единый объект восприятия, не изменяя сходимости/расходимости обоих глаз.

3.5.47 "тренажерная болезнь": Неблагоприятные симптомы, связанные с использованием симулятора или дисплея виртуального изображения, включая зрительный дискомфорт, тошноту, рвоту, потерю ориентации, головную боль, расстройство желудка и сонливость.

3.5.48 пространственная частота: Компонент изображения, преобразованный преобразованием Фурье.

Примечание - Преобразование Фурье раскладывает или разделяет сигнал или функцию на синусоиды различных частот, сумма которых равна первоначальному сигналу. Оно определяет или отличает синусоиды различной частоты и их амплитуды. Зрительная система человека содержит пространственно-частотно-чувствительные каналы, и различные свойства зрительной системы меняются в зависимости от пространственной частоты компонентов изображения.

3.5.49 сферическая аберрация: Неспособность линзы формировать точечное изображение монохроматического точечного источника на оси линзы (объектива), то есть различные радиальные зоны поверхности линзы (объектива) отображают различные фокальные точки. См. рисунок 25.

3.5.50 стереопара: Пара изображений, позволяющая восприятие глубины (объема) при отображении немного разного образа одного и того же изображения для каждого глаза.

3.5.51 стереопсис (применительно к дисплеям виртуального изображения): В стереоскопическом зрении восприятие глубины зависит от диспарантности в изображениях, проецирующихся на сетчатку обоих глаз.

3.5.52 стереоскопия: Восприятие глубины путем отображения разных образов одного и того же изображения для каждого глаза.

3.5.53 стереоскопическая кривизна поля: Воспринимаемая разница глубины между изображениями в центре дисплея виртуального изображения и другими изображениями равной горизонтальной диспарантности.

3.5.54 тангенциальный фокус: Фокальная (фокусная) точка точечного объекта, не лежащего на оси, в которой сфокусированные лучи проходят линзу через центр по всей длине линии, параллельной направлению смещения точечного объекта.

См. рисунок 26.

3.5.55 угол сходимости/расходимости: Угол между осями зрения левого и правого глаза, равный

См. рисунок 27.

3.5.56 вертикальная диспарантность: Различие в относительном вертикальном положении визуальных изображений объекта на двух сетчатках.

3.5.57 разница вертикального увеличения: Разница в вертикальном увеличении между двумя биокулярными или бинокулярными дисплеями виртуального изображения.

См. рисунок 28.

3.5.58 вертикальное смещение: Разница вертикального положения между двумя биокулярными или бинокулярными дисплеями виртуального изображения (см. рисунок 29).

3.5.59 зрительная ось: Линия, которая проходит от фовеи через узловые точки глаза к объекту внимания.

3.5.60 неперекрестная диспарантность: Горизонтальная диспарантность, создаваемая объектом, которая находится дальше, чем мнимая фронтопараллельная плоскость гороптера проходит через точку фиксации.

3.6.1 интервал со сглаженной ступенчатостью: Алфавитно-цифровые знаки, в начертании которых применена техника сглаживания контуров знаков.

Примечание - [1], пункт 2.2.

3.6.2 интервал между знаками: Расстояние между ближайшими точками соседних по горизонтали знаков в интервалах, кратных целому пикселю (в целых пикселях).

Примечание - Единица - пиксель.

3.6.3 интервал между строками: Расстояние по вертикали между ближайшими точками соседних знаков в интервалах, кратных целому пикселю.

Примечание - Единица - пиксель.

3.6.4 интервал между словами: Расстояние по горизонтали между ближайшими точками соседних слов в интервалах, кратных целому пикселю.

Примечание - Единица - пиксель.

3.6.5 формат знака: Число элементов (пикселей) по горизонтали и по вертикали.

Примечания

1 Единица - пиксель.

2 Формат знака - размер матрицы, используемой для формирования отдельного знака в пикселях.

3.6.6 показатель высоты знака; N_{H,высота}: Число пикселей по высоте прописной буквы "H" без акцентирующего знака.

Примечание - Единица - пиксель.

3.6.7 высота знака: Наибольшее расстояние по вертикали между верхним и нижним краями прописной буквы "H" без акцентирующего знака (исключая засечки шрифта).

3.6.8 ширина знака: Расстояние по горизонтали между верхним и нижним краями прописной буквы "H" без акцентирующего знака в самой широкой части (исключая засечки шрифта).

3.6.9 отношение ширины знака к высоте: -.

3.6.10 ширина штриха: Среднеизмеренное расстояние между краями штриха знака по горизонтали и вертикали, выраженное числом целых интервалов в пикселях, усредненных для каждого штриха знака.

Примечания

1 Единицы - пиксели.

2 В случае многократного штриха, выраженного в пикселях, расстоянием между краями штриха знака является внешняя от края до края ширина штриха знака.
