Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 5 "Судостроение".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2010 г. N 200-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 5797:2004 "Суда и морские технологии. Окна и бортовые иллюминаторы для огнестойких конструкций" (ISO 5797:2004 "Shipbuilding and marine technology - Windows and side scuttles for fire-resistant constructions").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает требования к окнам, прямоугольным и круглым иллюминаторам для огнестойких конструкций перекрытий классов "A" и "B" в соответствии с Международным кодексом применения процедур испытаний на огнестойкость (FTP Code) [Резолюция ИМО А 754 (18)], к стеклам и рамам для окон, прямоугольных и круглых иллюминаторов, испытаниям и маркировке окон и бортовых иллюминаторов.

Примечание. Перекрытия класса "B" требуются только во внутренних помещениях.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 614 Судостроение и морские сооружения. Закаленные безопасные стекла для прямоугольных окон и бортовых иллюминаторов. Метод неразрушающего контроля с помощью кернера

ISO 614 Shipbuilding and marine structure - Toughened safety glass panes for rectangular windows and side scuttles - Punch method of non-destructive strength testing

ИСО 1751 Судостроение и морские сооружения. Судовые бортовые иллюминаторы

ISO 1751 Shipbuilding and marine structures - Ship's side scuttles

ИСО 3903 Судостроение и морские сооружения. Судовые обычные прямоугольные окна

ISO 3903 Shipbuilding and marine structures - Ship's ordinary rectangular windows

ИСО 5779 Судостроение. Иллюминаторы прямоугольные. Расположение

ISO 5779 Shipbuilding - Ordinary rectangular windows - Positioning

ИСО 5780 Судостроение. Иллюминаторы круглые. Расположение

ISO 5780 Shipbuilding - Ship's side scuttles - Positioning

ИСО 21005 Суда и морские технологии. Термически закаленные небьющиеся стекла для окон и бортовых иллюминаторов

ISO 21005 Ships and marine technology - Thermally toughened safety-glass panes for windows and side scuttles

ИМО/КБМ Резолюция 61 (67) Международный кодекс применения процедур испытаний на огнестойкость (FTP Code), принятый в 1998 г.

IMO/MSC Resolution 61 (67), International Code for Application of Fire Test Procedures (FTR Code) adopted 1998

ИМО Резолюция А 754 (18) Рекомендации по испытаниям на огнестойкость для перекрытий классов "A", "B" и "F", принятые 4 ноября 1993 г.

IMO Resolution A 754 (18), Recommendation on fire resistance tests for "A", "B" and "F" class divisions, adopted 4 November 1993

Окна и бортовые иллюминаторы для огнестойких конструкций в соответствии с настоящим стандартом должны отвечать требованиям Международного кодекса применения процедур испытаний на огнестойкость (FTP Code), которые предъявляются к окнам и бортовым иллюминаторам для перекрытий классов "A" (A-0, A-15, A-30, A-60) и "B" (B-0, B-15, B-30) в соответствии с документом СОЛАС 74 (Международная конвенция по охране человеческой жизни на море 1974 г.), Глава II-2, Правило 3.

4.1. Компоновка

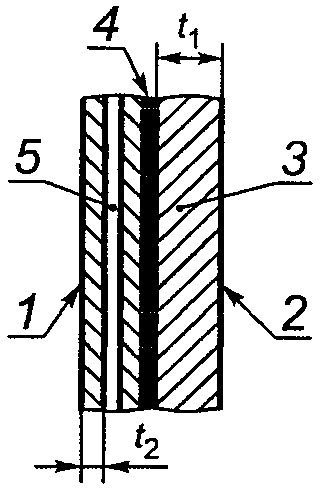

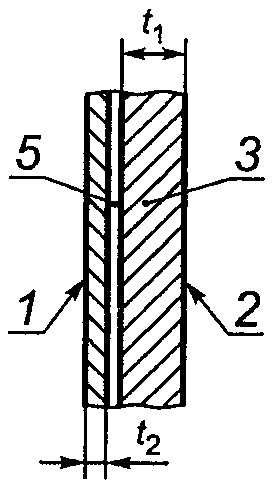

Стекла для окон, прямоугольных и круглых иллюминаторов должны быть изготовлены как минимум из одного термически закаленного безопасного стекла по ИСО 21005 соответствующей толщины и выдерживать расчетное давление в месте установки судовых окон и бортовых иллюминаторов в соответствии с ИСО 5779 и ИСО 5780. Типы стекол описаны в 4.2 и показаны на рисунке 1.

4.2. Типы

Для окон, прямоугольных и круглых иллюминаторов применяют следующие типы стекол:

- тип T - однослойное: одно термически закаленное безопасное стекло;

- тип L - многослойное: два или более стекол, склеенные вместе клейкой прослойкой;

- типы MT и ML - разделенные: два или более стекол, разделенные промежутком, заполненным неклейким веществом, таким как газ, гель и т.п.

Допускается применять и другие типы стекол, если они соответствуют требованиям настоящего стандарта.

4.3. Размеры

4.3.1. Размеры, кромки, параллельность, плоскостность и допуски для каждого составляющего стекла композиции должны соответствовать ИСО 21005.

4.3.2. Толщина основного стекла является определяющей толщиной. Минимальные значения толщины должны быть не менее установленных в ИСО 21005 в зависимости от типа и номинальных размеров окон и иллюминаторов.

4.3.3. Значения толщин других стекол, составляющих стекла типов L, MT и ML, устанавливает изготовитель.

Рама должна быть сконструирована так, чтобы целостность переборки, в которой она устанавливается, сохранялась при проведении испытаний в соответствии с Международным кодексом применения процедур испытаний на огнестойкость.

Минимальные требования, рекомендуемые материалы и конструкции для круглых и прямоугольных иллюминаторов и окон представлены в ИСО 1751 и ИСО 3903 соответственно.

6.1. Общие положения

Проводят испытания, предусмотренные ИСО 614, ИСО 1751 и ИСО 3903.

6.2. Испытания опытного образца

6.2.1. Испытания на огнестойкость проводят для каждого опытного образца полностью собранного окна или иллюминатора.

6.2.2. Изготовитель испытывает опытный образец в испытательной лаборатории, признанной Российским Морским Регистром Судоходства.

6.2.3. Каждое испытание проводят в соответствии с Резолюцией ИМО/КБМ 61 (67), Приложение 1, часть 3, с использованием окон или иллюминаторов максимальных номинальных размеров (по ширине и высоте) и с использованием основных стекол минимальной толщины.

Отчет об испытаниях должен соответствовать Резолюции ИМО/КБМ 61 (67), Приложение 1, часть 3.

8.1. Окна и иллюминаторы для огнестойких конструкций маркируют в соответствии с ИСО 1751 и ИСО 3903 с указанием класса огнестойкости.

8.2. Основное стекло маркируют в соответствии с ИСО 614. Собранное оконное стекло в огнестойкой компоновке маркируют с указанием следующих дополнительных обозначений, читаемых изнутри помещения и наносимых вдоль боковых сторон и в нижнем углу маркировочного треугольника:

- слово "FIRE-PROOF" ("ОГНЕСТОЙКОЕ") и/или слово "ANTI-FEU" ("ОГНЕСТОЙКОЕ");

- типа огнестойкости ("A-0", "A-15", "A-30", "A-60", "B-0", "B-15", "B-30");

- слово "INSIDE" ("ВНУТРЕННЯЯ СТОРОНА") и/или слово ("ВНУТРЕННЯЯ СТОРОНА") в случае асимметричных композиций.

Примечание. Под словом "inside" не подразумевают сторону окна или иллюминатора, подвергаемую воздействию огня. Например, в случае танкеров воздействию огня подвергается их наружная сторона.

Окна, испытуемые водой из шланга, допускается маркировать буквами "HS", стоящими после класса огнестойкости.

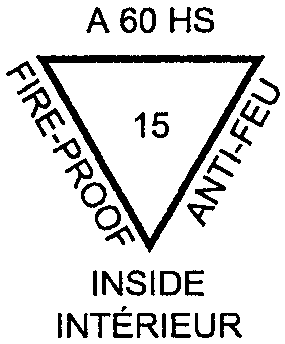

Пример маркировки прозрачного термически закаленного безопасного стекла с основным стеклом толщиной 15 мм, имеющего тип огнестойкости "A-60", приведен на рисунке 2.

Круглые иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 1751 с указанием класса огнестойкости.

Окна и прямоугольные иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 3903.
