1. Подготовлен Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1601-ст.

4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1632:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1632. Прикладной модуль. Двумерная модель электронного узла" (ISO/TS 10303-1632:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1632: Application module: Assembly 2D shape").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

В настоящем стандарте специфицирован прикладной модуль для представления информации, необходимой для описания явных геометрических моделей и преобразований, используемых в процессе конструирования электронного узла. При применении настоящего модуля допускаются различающиеся типы геометрического представления компонента в библиотеке и при вхождении компонента в состав сборочной единицы.

В настоящем модуле описываются плоская модель электронного узла и применяемые к узлу двумерные ограничения на взаимное размещение. Для того чтобы обеспечить возможность учета критических трехмерных требований, не прибегая при этом к использованию трехмерной системы координат, при определении двумерных ограничений на взаимное размещение могут задаваться дополнительные параметры, определяющие расстояние от плоскости x-y. Предоставлены средства для представления предопределенных и внешне определенных целей, связанных с моделью электронного узла. Предоставлены средства для представления некоторых методов размещения компонентов в трехмерном пространстве с использованием элементов привязки.

Во второе издание настоящего стандарта включены нижеперечисленные изменения первого издания.

Была изменена структура отображения:

- Bond_assembly_2d_position.bond_definition_placement.

В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.

В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.

В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.

Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".

Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Двумерная модель электронного узла". В область применения настоящего стандарта входят:

- исходные данные общего анализа;

- результаты общего анализа;

- исходные данные анализа ударного воздействия;

- результаты анализа ударного воздействия;

- конструкция;

- исходные данные анализа вибрационного воздействия;

- результаты анализа вибрационного воздействия;

- исходные данные анализа электромагнитной совместимости;

- результаты анализа электромагнитной совместимости;

- исходные данные теплового анализа;

- результаты теплового анализа;

- класс форм выдавливания;

- класс манхеттенских форм;

- класс форм общего вида;

- плоское представление формы электронного узла;

- плоская модель ограничений электронного узла;

- двумерные характеристики формы электронных узлов;

- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1649 Assembly technology;

- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1724 Physical unit 2d design view.

В область применения настоящего стандарта не входят:

- трехмерные характеристики формы электронного узла.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):

ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)

--------------------------------

<1> Отменен. Действует ИСО/МЭК 8824-1:2008.

ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)

--------------------------------

<2> Отменен. Действует ИСО/ТС 10303-1001:2010.

ИСО/ТС 10303-1017 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия (ISO/TS 10303-1017, "Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification")

ИСО/ТС 10303-1649 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1649. Прикладной модуль. Технологические свойства сборочной единицы (ISO/TS 10303-1649, Industrial automation systems and integration - Product data representation and exchange - Part 1649: Application module: Assembly technology)

ИСО/ТС 10303-1724 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1724. Прикладной модуль. 2-мерное представление конструкции физического узла (ISO/TS 10303-1724, Industrial automation systems and integration - Product data representation and exchange - Part 1724: Application module: Physical unit 2D design view)

3.1. Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; AP);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

3.2. Термин, определенный в ИСО 10303-202

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

3.3. Термины, определенные в ИСО/ТС 10303-1001

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

3.4. Термин, определенный в ИСО/ТС 10303-1017

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

3.5. Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль;

ПЭМ - прикладная эталонная модель;

ИММ - интерпретированная модель модуля;

URL - унифицированный указатель информационного ресурса.

В настоящем разделе определены информационные требования к прикладному модулю "Двумерная модель электронного узла", представленные в форме ПЭМ.

Примечания.

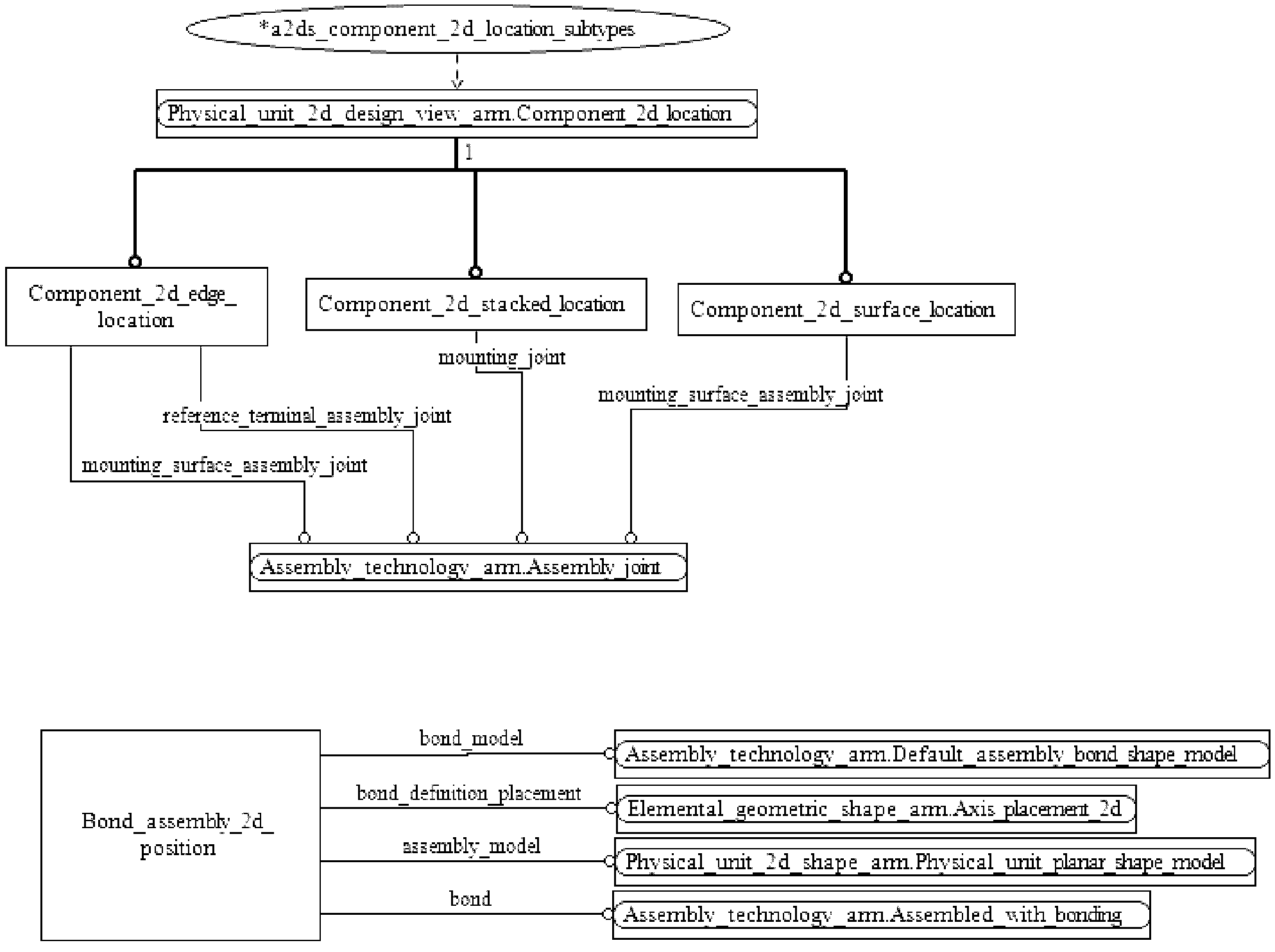

1. Графическое представление информационных требований приведено в Приложении C.

2. Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Assembly_2d_shape_arm. В нем определены необходимые внешние ссылки.

EXPRESS-спецификация:

4.1. Прикладные эталонные модели, необходимые для прикладного модуля

Ниже представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортированные из прикладных эталонных моделей других прикладных модулей.

EXPRESS-спецификация:

Примечания.

1. Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:

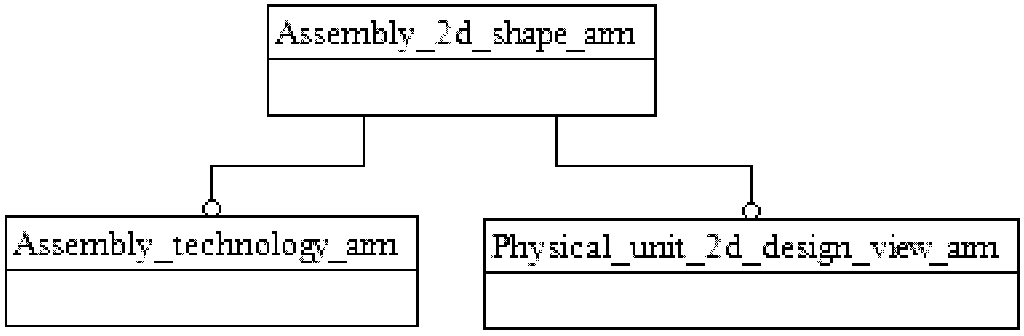

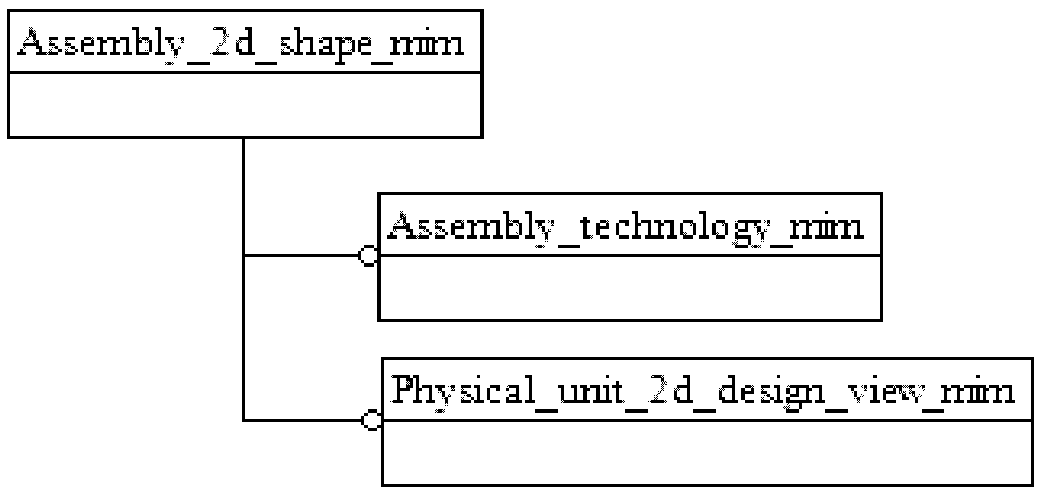

2. Графическое представление данных схем приведено на рисунках C.1 и C.2, Приложение C.

4.2. Определение объектов ПЭМ

В настоящем подразделе определены объекты ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Далее приведены объекты ПЭМ и их определения.

4.2.1. Объект Bond_assembly_2d_position

Объект Bond_assembly_2d_position является средством для предоставления информации о форме и положении в двумерном пространстве используемого в электронном узле элемента соединения.

EXPRESS-спецификация:

Определения атрибутов

- bond - задает объект Assembled_with_bonding, играющий роль атрибута bond объекта Bond_assembly_2d_position. Объект Assembled_with_bonding в данном случае представляет соединение, создаваемое в сборочной единице;

- assembly_model - задает объект Physical_unit_planar_shape_model, играющий роль атрибута assembly_model для объекта Bond_assembly_2d_position. В данном случае объект Physical_unit_planar_shape_model представляет плоскую форму элемента соединения;

- bond_model - задает объект Default_assembly_bond_shape_model, играющий роль атрибута bond_model объекта Bond_assembly_2d_position. Объект Default_assembly_bond_shape_model в данном случае представляет определенную по умолчанию форму элемента соединения;

- bond_definition_placement - задает объект Axis_placement_2d, играющий роль атрибута bond_definition_placement объекта Bond_assembly_2d_position. Объект Axis_placement_2d в данном случае представляет положение элемента соединения в двумерном пространстве.

Формальное положение

UR1. Значение атрибута bond каждого из экземпляров объекта Bond_assembly_2d_position должно быть уникальным.

4.2.2. Объект Component_2d_edge_location

Объект Component_2d_edge_location является подтипом объекта Component_2d_location. С помощью настоящего объекта задается положение компонентов на кромке подслоя с тем, чтобы обеспечить контакт как с верхней, так и с нижней схемами.

Примечание. Если это необходимо принимающей организации, то с помощью объектов Connection_zone_bare_die_interface_plane_relationship и Connection_zone_based_assembly_joint могут быть предоставлены дополнительные подробности.

EXPRESS-спецификация:

Определения атрибутов

- reference_terminal_assembly_joint - задает один из объектов Assembly_joint, играющих роль атрибута reference_terminal_assembly_joint объекта Bond_assembly_2d_position. Объект Assembly_joint в данном случае представляет соединение представленного объектом Primary_reference_terminal первого вывода размещаемого электронного компонента с ответным элементом соединяемого компонента. Описание поверхности, на которой находится ответный элемент соединяемого компонента, является частью описания ориентации для объекта Component_2d_edge_location;

- mounting_surface_assembly_joint - задает один из объектов Assembly_joint, играющих роль атрибута mounting_surface_assembly_joint объекта Bond_assembly_2d_position.

Формальные положения

WR1. Объект, играющий роль атрибута reference_terminal_assembly_joint, не должен быть объектом типа mounting_surface_assembly_joint.

WR2. Атрибут substrate_location, наследуемый от объекта Component_2d_location, должен иметь значение "False" (ложь).

WR3. Роль атрибута assembly_feature_1 объекта, играющего роль атрибута mounting_surface_assembly_joint настоящего объекта, могут играть только объекты типа Interconnect_module_component_terminal или a Interconnect_module_component_surface_feature.

WR4. Атрибут assembly_feature_1 объекта, играющего роль атрибута reference_terminal_assembly_joint настоящего объекта, должен ссылаться на объект типа Primary_reference_terminal.

WR5. Атрибуту description не должно присваиваться значение.

4.2.3 Объект Component_2d_stacked_location

Объект Component_2d_stacked_location является таким подтипом объекта Component_2d_location, который представляет случай расположения компонентов один над другим. Направление привязки такого расположения должно быть параллельно вектору нормали к основной поверхности межсоединения.

Примечания.

1. Направление привязки не зависит от того, размещается ли такое расположение на основной или неосновной поверхности межсоединения.

2. Направление привязки противоположно оси Z пакета внутренних слоев межсоединения.

3. Приложения должны обеспечить согласованность направления, в котором располагаются компоненты, входящие в такое расположение.

Пример - С помощью объекта Component_2d_stacked_location можно представить порядок входящих в такое расположение чипов памяти.

EXPRESS-спецификация:

Определение атрибута

- mounting_joint - задает один из объектов Assembly_joint, играющих роль атрибута mounting_joint объекта Component_2d_stacked_location. Такое соединение предоставляет механизм для однозначного последовательного описания расположения компонентов один над другим. Вектор направления первого компонента такого расположения должен быть представлен элементом формы, заданным атрибутом assembly_feature_1 объекта, играющего роль атрибута mounting_joint настоящего объекта. Вектор направления конечного компонента такого расположения должен быть представлен элементом формы, заданным атрибутом assembly_feature_2 объекта, играющего роль атрибута mounting_joint настоящего объекта.

Формальные положения

WR1. Роль атрибута assembly_feature_1 объекта, играющего роль атрибута mounting_joint настоящего объекта, не могут играть объекты типа Interconnect_module_component_terminal или Interconnect_module_component_surface_feature.

WR2. Роль атрибута assembly_feature_2 объекта, играющего роль атрибута mounting_joint настоящего объекта, не могут играть объекты типа Interconnect_module_component_terminal или Interconnect_module_component_surface_feature.

WR3. Атрибут substrate_location, наследуемый от объекта Component_2d_location, должен иметь значение "False" (ложь).

WR4. Атрибуту description не должно присваиваться значение.

4.2.4. Объект Component_2d_surface_location

Объект Component_2d_surface_location является подтипом объекта Component_2d_location. С помощью настоящего объекта задается положение компонентов на внешней поверхности подслоя.

Примечание. Если это необходимо принимающей организации, то с помощью объектов Connection_zone_bare_die_interface_plane_relationship и Connection_zone_based_assembly_joint могут быть предоставлены дополнительные подробности.

EXPRESS-спецификация:

Определение атрибута

- mounting_surface_assembly_joint - задает объект Assembly_joint, описывающий соединение представленного объектом Component_mounting_feature установочного элемента размещаемого компонента с ответным элементом компонента, на который осуществляется монтаж. Описание поверхности, на которой находится ответный элемент соединяемого компонента, является частью описания ориентации для объекта Component_2d_surface_location.

Формальные положения

WR1. Атрибут substrate_location, наследуемый от объекта Component_2d_location, должен иметь значение "False" (ложь).

WR2. Роль атрибута assembly_feature_1 объекта, играющего роль атрибута mounting_surface_assembly_joint настоящего объекта, могут играть только объекты типа Interconnect_module_component_terminal или Interconnect_module_component_surface_feature.

WR3. Атрибуту description не должно присваиваться значение.

4.3. Ограничение ПЭМ, накладываемое на отношения подтип-супертип

Настоящий подраздел описывает определенное в ПЭМ ограничение, накладываемое на отношения подтип-супертип. Упомянутое ограничение накладывается на возможные экземпляры объектов, связанных отношением подтип-супертип. Далее приведено ограничение ПЭМ, накладываемое на отношения подтип-супертип, и его определение.

4.3.1. Ограничение a2ds_component_2d_location_subtypes

Ограничение накладывается на допустимые экземпляры подтипов объекта Component_2d_location.

EXPRESS-спецификация:

5.1. Спецификация отображения

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из их атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представляется в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} - заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;

<> - в угловые скобки заключают один или более необходимых ссылочных путей;

|| - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен списком выбора или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных объектных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

!{} - секция, заключенная в фигурные скобки, обозначает отрицательное ограничение, налагаемое на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1. Прикладной объект Bond_assembly_2d_position

5.1.1.1. Связь объекта Bond_assembly_2d_position с объектом Assembled_with_bonding, представляющим атрибут bond

5.1.1.2. Связь объекта Bond_assembly_2d_position с объектом Axis_placement_2d, представляющим атрибут bond_definition_placement

5.1.1.3. Связь объекта Bond_assembly_2d_position с объектом Default_assembly_bond_shape_model, представляющим атрибут bond_model

5.1.1.4. Связь объекта Bond_assembly_2d_position с объектом Physical_unit_planar_shape_model, представляющим атрибут assembly_model

5.1.2. Прикладной объект Component_2d_edge_location

5.1.2.1. Связь объекта Component_2d_edge_location с объектом Assembly_joint, представляющим атрибут mounting_surface_assembly_joint

5.1.2.2. Связь объекта Component_2d_edge_location с объектом Functional Assembly_joint, представляющим атрибут reference_terminal_assembly_joint

5.1.3. Прикладной объект Component_2d_stacked_location

5.1.3.1. Связь объекта Component_2d_stacked_location с объектом Assembly_joint, представляющим атрибут mounting_joint

5.1.4. Прикладной объект Component_2d_surface_location

5.1.4.1. Связь объекта Component_2d_surface_location с объектом Assembly_joint, представляющим атрибут mounting_surface_assembly_joint

5.1.5. Ограничение подтип-супертип a2ds_component_2d_location_subtypes

Все объекты, входящие в выражение ограничения, отображаются в объект component_2d_location с дополнительными ограничениями отображения. Для всех этих объектов для атрибута representation_relationship.description требуется оператор UNIQUE, таким образом, гарантируется, что ограничение, накладываемое в ПЭМ на отношения подтип-супертип, не нарушается.

5.2. Сокращенный листинг ИММ на языке EXPRESS

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Двумерная модель электронного узла", а также определены модификации, которые применяются к конструкциям, импортированным из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:

- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания.

1. Схемы, ссылки на которые даны выше, можно найти в следующих стандартах или документах комплекса ИСО 10303:

2. Графическое представление данной схемы приведено на рисунке D.1 Приложения D.

Наименования объектов определены в 5.2 настоящего стандарта и в других стандартах и документах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

B.1. Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2. Обозначение схем

B.2.1. Обозначение схемы Assembly_2d_shape_arm

Для однозначного обозначения в открытой информационной системе схеме Assembly_2d_shape_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2.2. Обозначение схемы Assembly_2d_shape_mim

Для однозначного обозначения в открытой информационной системе схеме Assembly_2d_shape_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем Приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание. Оба эти представления являются неполными. Представление на уровне схем не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Диаграмма на рисунке D.1 получена из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем Приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание. Оба эти представления являются неполными. Представление на уровне схемы не отображает в схемы ИММ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

В данном Приложении приведены ссылки на сайты, на которых представлены листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах представлены листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:

- сокращенные наименования: http://www.tc184-sc4.org/Short_Names/;

- EXPRESS: http://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК 184/ПК 4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание. Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

[1] Guidelines for the content of application modules, ISO TC 184/SC 4 N1685, 2004-02-27.
