НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1401
ПРИКЛАДНОЙ МОДУЛЬ.
НАБЛЮДАЕМАЯ ВНЕШНЯЯ СРЕДА ИЗДЕЛИЯ
Industrial automation systems and integration. Product
data representation and exchange. Part 1401. Application
module. Product environment observed
ISO/TS 10303-1401:2011
Industrial automation systems and integration - Product data
representation and exchange - Part 1401: Application
module: Product environment observed
(IDT)
ГОСТ Р ИСО/ТС 10303-1401-2014
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1596-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1401:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1401. Прикладной модуль. Наблюдаемая внешняя среда изделия" (ISO/TS 10303-1401:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 1401: Application module: Product environment observed").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль, позволяющий записывать данные о наблюдениях окружающей среды.
К типичным наблюдениям для изделия, функционирующего в окружающей среде, относятся наблюдаемые погодные условия, такие как температура и влажность, местность, где были выполнены наблюдения.
Запись, представленная объектом Observed_environment (наблюдаемая внешняя среда), может быть записью измерений наблюдаемых условий окружающей среды, предопределенных объектом Environment_definition (определение внешней среды). В этом случае с помощью объекта Observed_environment_to_definition задается связь между наблюдаемыми и предопределенными условиями.
В третье издание настоящего стандарта включены изменения второго издания, перечисленные в приложении F.3.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
Настоящий стандарт определяет прикладной модуль "Наблюдаемая внешняя среда изделия". В область применения настоящего стандарта входят:
- обозначение исторической записи о наблюдениях окружающей среды;
- множество наблюдений окружающей среды.
В область применения настоящего стандарта не входит:
- процесс, посредством которого определялась окружающая среда.
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО/ТС 10303-1017 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)
ИСО/ТС 10303-1018 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1018. Прикладной модуль. Версия изделия (ISO/TS 10303-1018, Industrial automation systems and integration - Product data representation and exchange - Part 1018: Application module: Product version)
ИСО/ТС 10303-1019 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1019. Прикладной модуль. Прикладной модуль (ISO/TS 10303-1019, Industrial automation systems and integration - Product data representation and exchange - Part 1019: Application module: Product view definition)
ИСО/ТС 10303-1021 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1021. Прикладной модуль. Задание обозначения (ISO/TS 10303-1021, Industrial automation systems and integration - Product data representation and exchange - Part 1021: Application module: Identification assignment)
ИСО/ТС 10303-1030 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1030. Прикладной модуль. Задание свойства (ISO/TS 10303-1030, Industrial automation systems and integration - Product data representation and exchange - Part 1030: Application module: Property assignment)
ИСО/ТС 10303-1041 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1041. Прикладной модуль. Связь между определениями точек зрения на изделие (ISO/TS 10303-1041, Industrial automation systems and integration - Product data representation and exchange - Part 1041: Application module: Product view definition relationship)
ИСО/ТС 10303-1141 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1141. Прикладной модуль. Задание классифицирующей информации (ISO/TS 10303-1114, Industrial automation systems and integration - Product data representation and exchange - Part 1114: Application module: Classification assignment)
ИСО/ТС 10303-1278 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1278. Прикладной модуль. Группа изделий (ISO/TS 10303-1278, Industrial automation systems and integration - Product data representation and exchange - Part 1278: Application module: Product group)
ИСО/ТС 10303-1400 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1400. Прикладной модуль. Определение внешней среды изделия (ISO/TS 10303-1400, Industrial automation systems and integration - Product data representation and exchange - Part 1400: Application module: Product environment definition)
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль; ПМ (application module; AM);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
- общие ресурсы (common resources);
- данные (data);
- информация (information);
- интегрированный ресурс (integrated resource);
- изделие (product);
- данные об изделии (product data);
- интерпретированная модель модуля; ИММ (module interpreted model; MIM).
В настоящем стандарте применены следующие сокращения:
ПМ - прикладной модуль;
ПЭМ - прикладная эталонная модель;
ИММ - интерпретированная модель модуля;
URL - унифицированный указатель информационного ресурса.
В настоящем разделе определены информационные требования к прикладному модулю "Наблюдаемая внешняя среда изделия", которые представлены в форме ПЭМ.
Примечания:

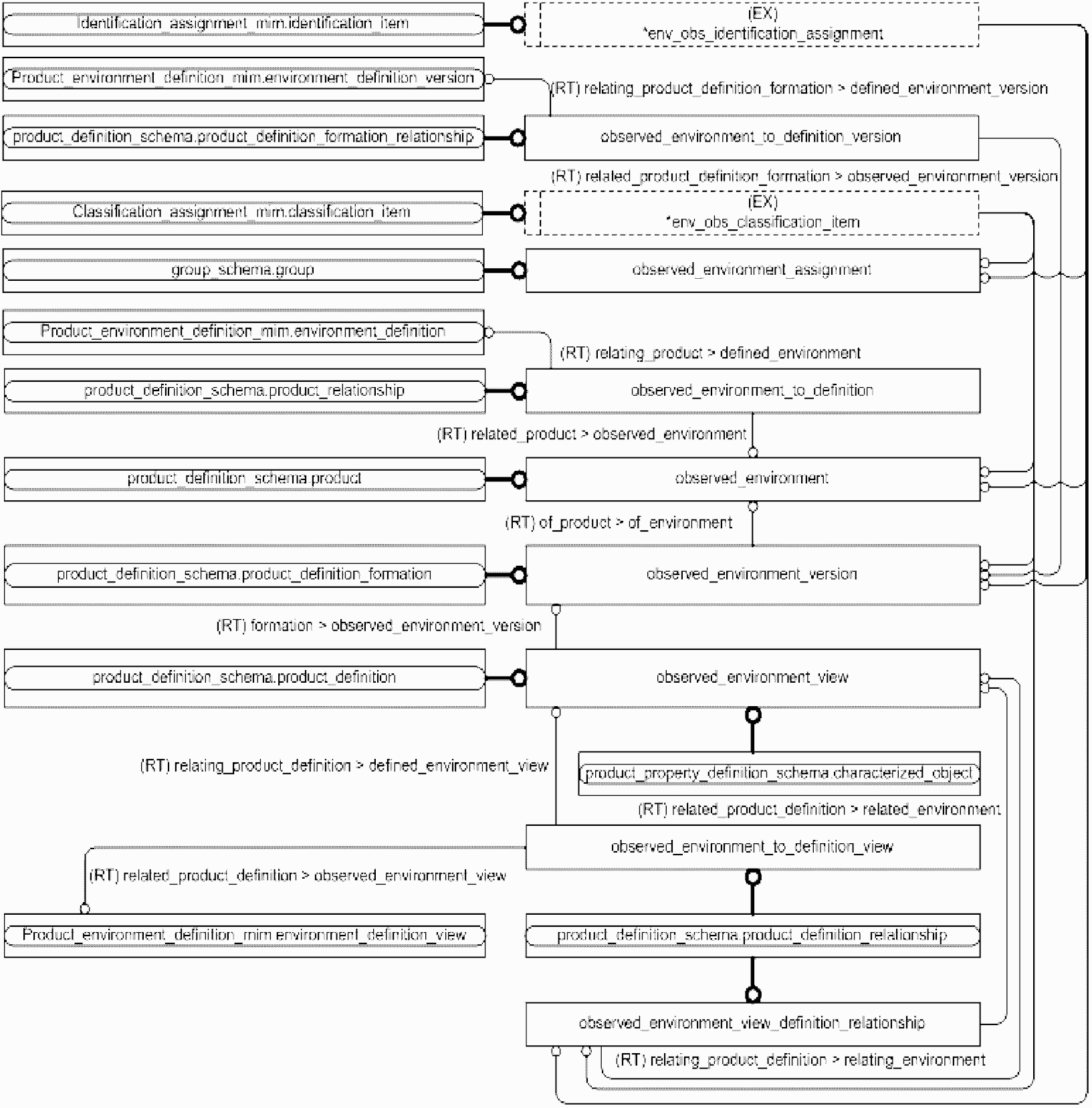

1 Графическое представление информационных требований приведено в приложении C.
2 Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.
В настоящем разделе средствами языка EXPRESS, специфицированного в ГОСТ Р ИСО 10303-11, определены информационные требования, которым должны удовлетворять реализации. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Product_environment_observed_arm. В нем определены необходимые внешние ссылки.
EXPRESS-спецификация:
*)
SCHEMA Product_environment_observed_arm;
(*
Ниже представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортируемые из прикладных эталонных моделей других прикладных модулей.
EXPRESS-спецификация:
*)
USE FROM Classification_assignment_arm; -- ISO/TS 10303-1114
USE FROM Identification_assignment_arm; -- ISO/TS 10303-1021
USE FROM Product_environment_definition_arm; -- ISO/TS 10303-
1400
USE FROM Product_identification_arm; -- ISO/TS 10303-1017
USE FROM Product_version_arm; -- ISO/TS 10303-1018
USE FROM Product_view_definition_arm; -- ISO/TS 10303-1019
USE FROM Product_view_definition_relationship_arm; -- ISO/TS
10303-1041
(*
Примечания:
1 Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:
Classification_assignment_arm - ИСО/ТС 10303-1114;
Identification_assignment_arm - ИСО/ТС 10303-1021;
Product_environment_definition_arm - ИСО/ТС 10303-1400;
Product_identification_arm - ИСО/ТС 10303-1017;
Product_version_arm - ИСО/ТС 10303-1018;
Product_view_definition_arm - ИСО/ТС 10303-1019;
Product_view_definition_relationship_arm - ИСО/ТС 10303-1041.

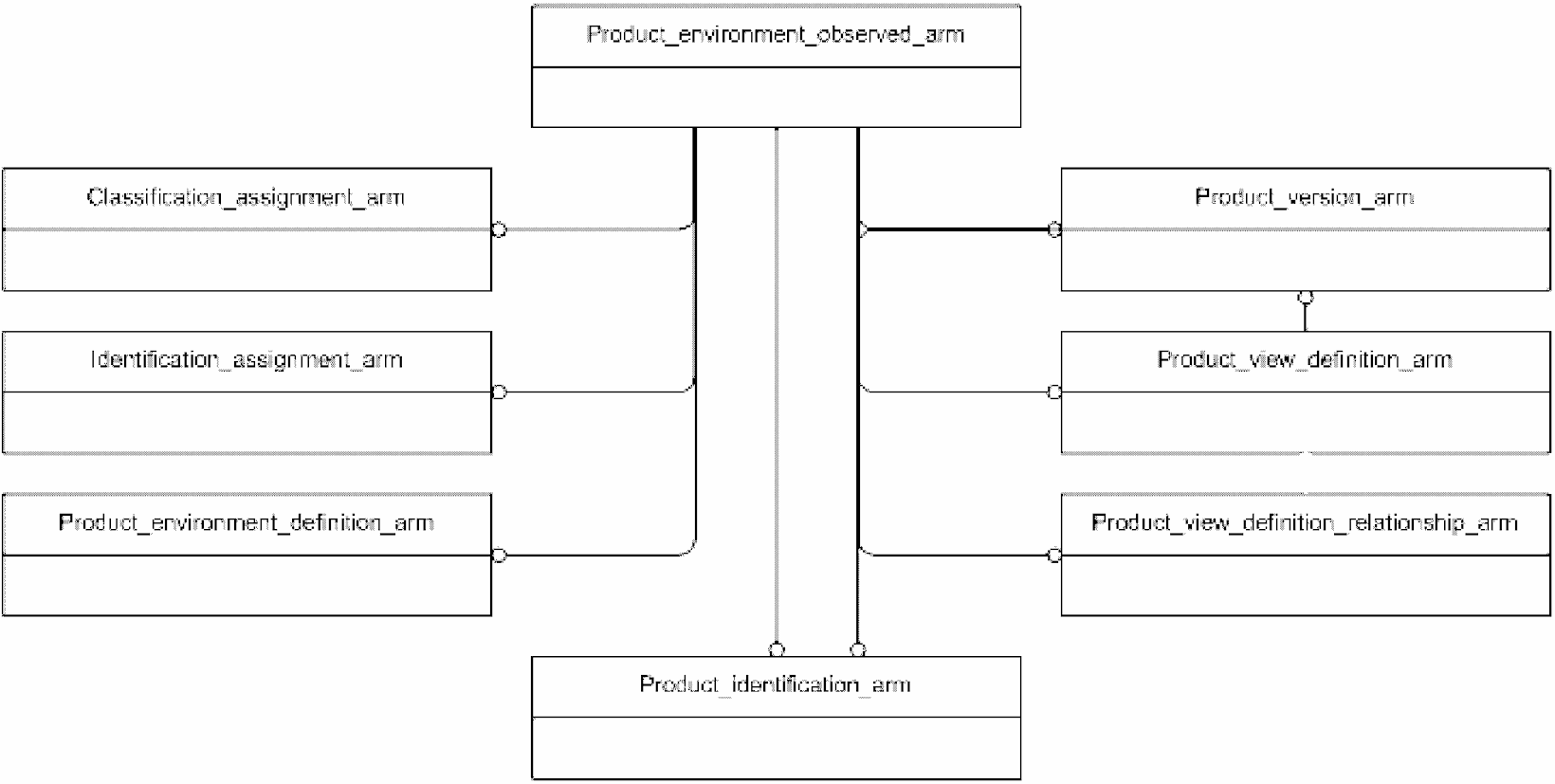

2 Графическое представление данной схемы приведено на рисунках C.1 и C.2, приложение C.
В настоящем подразделе определены типы данных ПЭМ рассматриваемого прикладного модуля.
4.2.1 Тип данных env_obs_classification_item
Тип данных env_obs_classification_item является расширением типа данных classification_item. В настоящем типе данных к списку альтернативных типов данных добавлены типы данных Observed_environment, Observed_environment_assignment, Observed_environment_version и Observed_environment_view_definition_relationship.
Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.
EXPRESS-спецификация:
*)
TYPE env_obs_classification_item = EXTENSIBLE GENERIC_ENTITY
SELECT BASED_ON classification_item WITH
(Observed_environment,
Observed_environment_assignment,
Observed_environment_version,
Observed_environment_view_definition_relationship);
END_TYPE;
(*
4.2.2 Тип данных env_obs_identification_assignment
Тип данных env_obs_identification_assignment является расширением типа данных identification_item. В настоящем типе данных к списку альтернативных типов данных добавлены типы данных Observed_environment, Observed_environment_assignment, Observed_environment_version и Observed_environment_view_definition_relationship.
Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.
EXPRESS-спецификация:
*)
TYPE env_obs_identification_assignment = EXTENSIBLE
GENERIC_ENTITY SELECT BASED_ON identification_item WITH
(Observed_environment,
Observed_environment_assignment,
Observed_environment_version,
Observed_environment_view_definition_relationship);
END_TYPE;
(*
4.2.3 Тип данных observed_environment_item
Тип данных observed_environment_item является расширяемым списком альтернативных типов данных. В выбираемых (SELECT) типах данных, расширяющих тип данных observed_environment_item, добавляются дополнительные альтернативные типы данных.
Примечание - Для того, чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбранный (SELECT) тип данных, существует хотя бы один тип разрешенных экземпляров, в прикладных модулях, использующих этот тип данных, требуется его расширение.
EXPRESS-спецификация:
*)
TYPE observed_environment_item = EXTENSIBLE GENERIC_ENTITY
SELECT;
END_TYPE;
(*
Настоящий подраздел описывает объекты ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Далее приведены объекты ПЭМ и их определения.
4.3.1 Объект Observed_environment
Объект Observed_environment является таким подтипом объекта Product, который представляет запись наблюдений внешней среды, в которой изделие функционирует или должно функционировать.
EXPRESS-спецификация:
*)
ENTITY Observed_environment
SUBTYPE OF (Product);
END_ENTITY;
(*
4.3.2 Объект Observed_environment_assignment
Объект Observed_environment_assignment представляет связь изделия с той внешней средой, в которой изделие функционирует или должно функционировать.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_assignment;
environment : Observed_environment_view;
item : observed_environment_item;
END_ENTITY;
(*
Определения атрибутов
environment - представленная объектом Observed_environment_view запись о внешней среде, в которой изделие обслуживается или функционирует;
item - изделие, которое функционирует или должно функционировать во внешней среде.
4.3.3 Объект Observed_environment_to_definition
Объект Observed_environment_to_definition представляет связь между представленной объектом Observed_environment (наблюдаемая внешняя среда) записью набора наблюдений о внешней среде и типичной внешней средой, представленной объектом Environment_definition (определение внешней среды). Типичная внешняя среда - это ожидаемая внешняя среда, наблюдения которой были выполнены.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_to_definition;
defined_environment : Environment_definition;
observed_environment : Observed_environment;
END_ENTITY;
(*
Определение атрибутов
defined_environment - типичная внешняя среда, наблюдения которой были записаны;
observed_environment - запись наблюдений о внешней среде.
4.3.4 Объект Observed_environment_to_definition_version
Объект Observed_environment_to_definition_version представляет связь между представленной объектом Observed_environment_version (версия наблюдений внешней среды) некоторой версии записи набора наблюдений о внешней среде и некоторой версией определения внешней среды, представленной объектом Environment_definition_version (версия определения внешней среды). Типичная внешняя среда - это ожидаемая внешняя среда, наблюдения которой были выполнены.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_to_definition_version;
defined_environment_version : Environment_definition_version;
observed_environment_version : Observed_environment_version;
END_ENTITY;
(*
Определение атрибутов
defined_environment_version - типичная внешняя среда некоторой версии, о которой выполнена запись наблюдений;
observed_environment_version - запись некоторой версии о наблюдениях внешней среды.
4.3.5 Объект Observed_environment_to_definition_view
Объект Observed_environment_to_definition_view представляет связь между представленной объектом Observed_environment_view точкой зрения на запись набора наблюдений внешней среды и представленной объектом Environment_definition_view точкой зрения на типичную внешнюю среду. Типичная внешняя среда - это ожидаемая внешняя среда, наблюдения которой были выполнены.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_to_definition_view;
defined_environment_view : Observed_environment_view;
observed_environment_view : Environment_definition_view;
END_ENTITY;
(*
Определение атрибутов
defined_environment_view - точка зрения на типичную внешнюю среду, наблюдения которой были записаны.
observed_environment_view - точка зрения на записи наблюдений внешней среды.
4.3.6 Объект Observed_environment_version
Объект Observed_environment_version является таким подтипом объекта Product_version, посредством которого обозначается некоторая версия наблюдений внешней среды, представленных объектом Observed_environment.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_version
SUBTYPE OF (Product_version);
SELF\Product_version.of_product RENAMED of_environment :
Observed_environment;
END_ENTITY;
(*
Определения атрибута
of_environment - представленные объектом Observed_environment наблюдения внешней среды, версия которых обозначается посредством объекта Observed_environment_version.
4.3.7 Объект Observed_environment_view
Объект Observed_environment_view является таким подтипом объекта Product_view_definition, посредством которого предоставляется относящаяся к одной или нескольким предметным областям точка зрения на наблюдения внешней среды. Такая точка зрения является набором характеристик наблюдений внешней среды.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_view
SUBTYPE OF (Product_view_definition);
SELF\Product_view_definition.defined_version RENAMED
observed_environment_version : Observed_environment_version;
(*
Определение атрибута
observed_environment_version - обозначаемая объектом Observed_environment_version версия точки зрения на наблюдения внешней среды, представленные объектом Observed_environment_view.
4.3.8 Объект Observed_environment_view_definition_relationship
Объект Observed_environment_view_definition_relationship является таким подтипом объекта View_definition_relationship, посредством которого представляется связь между двумя объектами Observed_environment_view.
EXPRESS-спецификация:
*)
ENTITY Observed_environment_view_definition_relationship
SUBTYPE OF (View_definition_relationship);
SELF\View_definition_relationship.relating_view RENAMED
relating_environment : Observed_environment_view;
SELF\View_definition_relationship.related_view RENAMED
related_environment : Observed_environment_view;
END_ENTITY;
(*
Определения атрибутов
relating_environment - один из экземпляров объекта Observed_environment_view;
related_environment - другой из участвующих в отношении объектов Observed_environment_view. Если один из участников отношения зависит от другого, настоящий атрибут должен представлять зависимого участника отношения.
*)
END_SCHEMA; -- Product_environment_observed_arm
(*
В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из их атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.
В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).
Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.
Секция "Заголовок" содержит:
- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо
- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо
- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.
Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:
- наименование одного или более объектных типов данных ИММ;
- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;
- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;
- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;
- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;
- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.
Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представляется в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.
Секция "Источник" содержит:
- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;
- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.
Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.
Секция "Правила" содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.
За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.
Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.
За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.
Секция "Ссылочный путь" содержит:
- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;
- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.
В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:
[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;
() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;
{} - заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;
<> - в угловые скобки заключают один или более необходимых ссылочных путей;
|| - между вертикальными линиями помещают объект супертипа;
-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;
<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;
[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;
[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;
=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;
<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;
= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен списком выбора или значением;
\ - выражение для ссылочного пути продолжается на следующей строке;
* - один или более экземпляров взаимосвязанных объектных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;
-- - последующий текст является комментарием или ссылкой на раздел;
*> - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;
<* - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;
!{} секция, заключенная в фигурные скобки, обозначает отрицательное ограничение, налагаемое на отображение.
Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.
5.1.1 Прикладной объект Classification_assignment
Определение прикладного объекта Classification_assignment дано в прикладном модуле "classification_assignment". В настоящей секции с целью включения утверждений, определения которых даны в настоящем прикладном модуле, дается расширение отображения прикладного объекта classification_assignment.
5.1.1.1 Связь объекта Classification_assignment с объектом Observed_environment, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_classification_assignment.items[i] -> classification_item classification_item = product product => observed_environment |
5.1.1.2 Связь объекта Classification_assignment с объектом Observed_environment_version, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_classification_assignment.items[i] -> classification_item classification_item = product_definition_formation product_definition_formation => observed_environment_version |
5.1.1.3 Связь объекта Classification_assignment с объектом Observed_environment_assignment, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_classification_assignment.items[i] -> classification_item classification_item = group group => observed_environment_assignment |
5.1.1.4 Связь объекта Classification_assignment с объектом Observed_environment_view_definition_relationship, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_classification_assignment.items[i] -> classification_item classification_item = product_definition_relationship product_definition_relationship => observed_environment_view_definition_relationship |
5.1.2 Прикладной объект Identification_assignment
Определение прикладного объекта Identification_assignment дано в прикладном модуле "identification_assignment". В настоящей секции с целью включения утверждений, определения которых даны в настоящем прикладном модуле, дается расширение отображения прикладного объекта Identification_assignment..
5.1.2.1 Связь объекта Identification_assignment с объектом Observed_environment, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_identification_assignment.items[i] -> identification_item identification_item *> env_obs_identification_assignment env_obs_identification_assignment = observed_environment |
5.1.2.2 Связь объекта Identification_assignment с объектом Observed_environment_version, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_identification_assignment.items[i] -> identification_item identification_item *> env_obs_identification_assignment env_obs_identification_assignment = observed_environment_version |
5.1.2.3 Связь объекта Identification_assignment с объектом Observed_environment_assignment, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_identification_assignment.items[i] -> identification_item identification_item *> env_obs_identification_assignment env_obs_identification_assignment = observed_environment_assignment |
5.1.2.4 Связь объекта Identification_assignment с объектом Observed_environment_view_definition_relationship, представляющим атрибут items
Элемент ИММ: | PATH |
Ссылочный путь: | applied_identification_assignment.items[i] -> identification_item identification_item *> env_obs_identification_assignment env_obs_identification_assignment = observed_environment_view_definition_relationship |
5.1.3 Прикладной объект Observed_environment
Элемент ИММ: | observed_environment |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment <= product |
5.1.4 Прикладной объект Observed_environment_assignment
Элемент ИММ: | observed_environment_assignment |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment <= group |
5.1.4.1 Связь объекта Observed_environment_assignment с объектом Observed_environment_view, представляющим атрибут environment
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_assignment <= group <- group_assignment.assigned_group group_assignment => product_group_membership product_group_membership.member -> product_select product_select = product_definition product_definition => environment_definition_view |
5.1.4.2 Связь объекта Observed_environment_assignment с объектом Observed_environment_item, представляющим атрибут item
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_assignment <= group <- group_assignment.assigned_group group_assignment => product_group_membership product_group_membership.member -> product_select |
5.1.5 Прикладной объект Observed_environment_to_definition
Элемент ИММ: | observed_environment_assignment |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment_to_definition <= product_relationship |
5.1.5.1 Связь объекта Observed_environment_to_definition с объектом Environment_definition, представляющим атрибут defined_environment
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition observed_environment_to_definition.defined_environment -> environment_definition |
5.1.5.2 Связь объекта Observed_environment_to_definition с объектом Observed_environment, представляющим атрибут observed_environment
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition observed_environment_to_definition.observed_environment -> observed_environment |
5.1.6 Прикладной объект Observed_environment_to_definition_version
Элемент ИММ: | observed_environment_to_definition_version |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | product observed_environment_to_definition_version <= product_definition_formation_relationship |
5.1.6.1 Связь объекта Observed_environment_to_definition_version с объектом Environment_definition_version, представляющим атрибут defined_environment_version
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition_version observed_environment_to_definition_version.defined_environment_version -> environment_definition_version |
5.1.6.2 Связь объекта Observed_environment_to_definition_version с объектом Observed_environment_version, представляющим атрибут observed_environment_version
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition_version observed_environment_to_definition_version.observed_environment_version -> observed_environment_version |
5.1.7 Прикладной объект Observed_environment_to_definition_view
Элемент ИММ: | observed_environment_to_definition_view |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | product observed_environment_to_definition_view <= product_definition_relationship |
5.1.7.1 Связь объекта Observed_environment_to_definition_view с объектом Observed_environment_view, представляющим атрибут defined_environment_view
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition_view observed_environment_to_definition_view.defined_environment_view -> observed_environment_view |
5.1.7.2 Связь объекта Observed_environment_to_definition_view с объектом Environment_definition_view, представляющим атрибут observed_environment_view
Элемент ИММ: | PATH |
Ссылочный путь: | observed_environment_to_definition_view observed_environment_to_definition_view.observed_environment_view -> environment_definition_view |
5.1.8 Прикладной объект Observed_environment_version
Элемент ИММ: | observed_environment_version |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment_version <= product_definition_formation |
5.1.8.1 Связь объекта Observed_environment_version с объектом Observed_environment, представляющим атрибут of_environment
Ссылочный путь: | observed_environment_version observed_environment_version.of_environment -> observed_environment |
5.1.9 Прикладной объект Observed_environment_view
Элемент ИММ: | observed_environment_view |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment_view <= product_definition |
5.1.9.1 Связь объекта Observed_environment_view с объектом Observed_environment_version, представляющим атрибут observed_environment_version
Ссылочный путь: | observed_environment_view observed_environment_view.observed_environment_version -> observed_environment_version |
5.1.10 Прикладной объект Observed_environment_view_definition_relationship
Элемент ИММ: | observed_environment_view_definition_relationship |
Источник: | ИСО/ТС 10303-1401 |
Ссылочный путь: | observed_environment_view_definition_relationship <= product_definition_relationship |
5.1.10.1 Связь объекта Observed_environment_view_definition_relationship с объектом Observed_environment_view, представляющим атрибут relating_environment
Ссылочный путь: | observed_environment_view_definition_relationship observed_environment_view_definition_relationship.relating_environment -> observed_environment_view |
5.1.10.2 Связь объекта Observed_environment_view_definition_relationship с объектом Observed_environment_view, представляющим атрибут related_environment
Ссылочный путь: | observed_environment_view_definition_relationship observed_environment_view_definition_relationship.related_environment -> observed_environment_view |
В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы из общих ресурсов или из других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.
В данном подразделе определена интерпретированная модель прикладного модуля "Наблюдаемая внешняя среда изделия", а также определены модификации, которые применяются к конструкциям, импортированным из общих ресурсов.
При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:
- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;
- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.
EXPRESS-спецификация:
*)
SCHEMA Product_environment_observed_mim;
USE FROM Classification_assignment_mim; -- ISO/TS 10303-1114
USE FROM group_schema -- ISO 10303-41
(group);
USE FROM Identification_assignment_mim; -- ISO/TS 10303-1021
USE FROM product_definition_schema -- ISO 10303-41
(product,
product_definition,
product_definition_formation,
product_definition_formation_relationship,
product_definition_relationship,
product_relationship);
USE FROM Product_environment_definition_mim; -- ISO/TS 10303-
1400
USE FROM Product_group_mim; -- ISO/TS 10303-1278
USE FROM Product_identification_mim; -- ISO/TS 10303-1017
USE FROM product_property_definition_schema -- ISO 10303-41
(characterized_object);
USE FROM Product_version_mim; -- ISO/TS 10303-1018
USE FROM Product_view_definition_mim; -- ISO/TS 10303-1019
USE FROM Product_view_definition_relationship_mim; -- ISO/TS
10303-1041
USE FROM Property_assignment_mim; -- ISO/TS 10303-1030
(*
Примечания:
1 Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:
Classification_assignment_mim - ИСО/ТС 10303-1114;
group_schema - ИСО 10303-41;
Identification_assignment_mim - ИСО/ТС 10303-1021;
product_definition_schema - ИСО 10303-41;
Product_environment_definition_mim - ИСО 10303-1400;
Product_group_mim - ИСО/ТС 10303-1278;
Product_identification_mim - ИСО/ТС 10303-1017;
product_property_definition_schema - ИСО 10303-41;
Product_version_mim - ИСО/ТС 10303-1018;
Product_view_definition_mim - ИСО/ТС 10303-1019;
Product_view_definition_relationship_mim - ИСО/ТС 10303-1041;
Property_assignment_mim - ИСО/ТС 10303-1030.
2 Графическое представление данной схемы приведено на рисунках D.1 и D.2, приложение D.
5.2.1 Определение типов данных ИММ
В данном пункте определены типы данных объектов ИММ для настоящего прикладного модуля.
5.2.1.1 Тип данных env_obs_classification_item
Тип данных env_obs_classification_item является расширением типа данных classification_item. В настоящем типе данных к списку альтернативных типов данных добавлены типы данных observed_environment, observed_environment_assignment, observed_environment_version и observed_environment_view_definition_relationship.
Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.
EXPRESS-спецификация:
*)
TYPE env_obs_classification_item = EXTENSIBLE GENERIC_ENTITY
SELECT BASED_ON classification_item WITH
(observed_environment,
observed_environment_assignment,
observed_environment_version,
observed_environment_view_definition_relationship);
END_TYPE;
(*
5.2.1.2 Тип данных env_obs_identification_assignment
Тип данных env_obs_identification_assignment является расширением типа данных identification_item. В настоящем типе данных к списку альтернативных типов данных добавлены типы данных observed_environment, observed_environment_assignment, observed_environment_version и observed_environment_view_definition_relationship.
Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.
EXPRESS-спецификация:
*)
TYPE env_obs_identification_assignment = EXTENSIBLE
GENERIC_ENTITY SELECT BASED_ON identification_item WITH
(observed_environment,
observed_environment_assignment,
observed_environment_version,
observed_environment_view_definition_relationship);
END_TYPE;
(*
5.2.2 Определение объектов ИММ
В данном пункте определены объекты ИММ для настоящего прикладного модуля.
5.2.2.1 Объект observed_environment
Объект observed_environment является таким подтипом объекта product, который представляет запись наблюдений внешней среды, в которой изделие функционирует или должно функционировать.
EXPRESS-спецификация:
*)
ENTITY observed_environment
SUBTYPE OF (product);
END_ENTITY;
(*
5.2.2.2 Объект observed_environment_assignment
Объект observed_environment_assignment является таким подтипом объекта group, который представляет связь изделия с той внешней средой, в которой изделие функционирует или должно функционировать.
EXPRESS-спецификация:
*)
ENTITY observed_environment_assignment
SUBTYPE OF (group);
END_ENTITY;
(*
5.2.2.3 Объект observed_environment_to_definition
Объект observed_environment_to_definition является таким подтипом объекта product_relationship, посредством которого задается связь между представленной объектом observed_environment (наблюдаемая внешняя среда) записью набора наблюдений о внешней среде и внешней средой, представленной объектом environment_definition (определение внешней среды)..
EXPRESS-спецификация:
*)
ENTITY observed_environment_to_definition
SUBTYPE OF (product_relationship);
SELF\product_relationship.relating_product RENAMED
defined_environment : environment_definition;
SELF\product_relationship.related_product RENAMED
observed_environment : observed_environment;
(*
Определение атрибутов
defined_environment - объект environment_definition, представляющий внешнюю среду, наблюдения которой были записаны;
observed_environment - объект observed_environment, содержащий записи наблюдений.
5.2.2.4 Объект observed_environment_to_definition_version
Объект observed_environment_to_definition_version является таким подтипом объекта product_definition_formation_relationship, с помощью которого задается связь представленной объектом environment_definition_version версии определения внешней среды с представленной объектом observed_environment_version записью наблюдений внешней среды некоторой версии.
EXPRESS-спецификация:
*)
ENTITY observed_environment_to_definition_version
SUBTYPE OF (product_definition_formation_relationship);
SELF\product_definition_formation_relationship.relating_product_
definition_formation RENAMED defined_environment_version :
environment_definition_version;
SELF\product_definition_formation_relationship.related_product_
definition_formation RENAMED observed_environment_version :
observed_environment_version;
END_ENTITY;
(*
Определение атрибутов
defined_environment_version - объект environment_definition_version, представляющий версию определения внешней среды, наблюдения которой были записаны;
observed_environment_version - объект observed_environment_version, содержащий некоторую версию записи наблюдений.
5.2.2.5 Объект observed_environment_to_definition_view
Объект observed_environment_to_definition_view является таким подтипом объекта product_definition_relationship, с помощью которого задается связь представленной объектом environment_definition_view точкой зрения на внешнюю среду с представленной объектом observed_environment_view точкой зрения на запись набора наблюдений внешней среды.
EXPRESS-спецификация:
*)
ENTITY observed_environment_to_definition_view
SUBTYPE OF (product_definition_relationship);
SELF\product_definition_relationship.relating_product_definition
RENAMED defined_environment_view : observed_environment_view;
SELF\product_definition_relationship.related_product_definition
RENAMED observed_environment_view : environment_definition_view;
END_ENTITY;
(*
Определение атрибутов
defined_environment_view - объект environment_definition_view, представляющий точку зрения на определение внешней среды, наблюдения которой были записаны;
observed_environment_view - объект observed_environment_view, .содержащий точку зрения на записи наблюдений.
5.2.2.6 Объект observed_environment_version
Объект observed_environment_version является таким подтипом объекта product_definition_formation, с помощью которого обозначается версия записи наблюдений внешней среды.
EXPRESS-спецификация:
*)
ENTITY observed_environment_version
SUBTYPE OF (product_definition_formation);
SELF\product_definition_formation.of_product RENAMED
of_environment : observed_environment;
END_ENTITY;
(*
Определение атрибута
of_environment - объект observed_environment, представляющий наблюдаемую внешнюю среду, версия которой обозначается.
5.2.2.7 Объект observed_environment_view
Объект observed_environment_view является таким подтипом объекта product_definition и characterized_object, с помощью которого представляется точка зрения на наблюдения внешней среды.
EXPRESS-спецификация:
*)
ENTITY observed_environment_view
SUBTYPE OF (characterized_object, product_definition);
SELF\product_definition.formation RENAMED
observed_environment_version : observed_environment_version;
END_ENTITY;
(*
Определение атрибута
observed_environment_version - объект observed_environment_version, .представляющий версию записей наблюдения внешней среды.
5.2.2.8 Объект observed_environment_view_definition_relationship
Объект observed_environment_view_definition_relationship является таким подтипом объекта product_definition_relationship, с помощью которого задается связь между двумя объектами observed_environment_view, представляющими точки зрения на наблюдаемую внешнюю среду.
EXPRESS-спецификация:
*)
ENTITY observed_environment_assignment
SUBTYPE OF (group); ENTITY observed_environment_view_definition_
relationship
SUBTYPE OF (product_definition_relationship);
SELF\product_definition_relationship.relating_product_definition
RENAMED relating_environment : observed_environment_view;
SELF\product_definition_relationship.related_product_definition
RENAMED related_environment : observed_environment_view;
END_ENTITY;
(*
Определения атрибутов
relating_environment - один из экземпляров объекта observed_environment_view, участвующих в отношении;
related_environment - другой из участвующих в отношении объектов observed_environment_view. Если один из участников отношения зависит от другого, настоящий атрибут должен представлять зависимого участника отношения.
*)
END_SCHEMA; -- Product_environment_observed_mim
(*
(обязательное)
СОКРАЩЕННЫЕ НАИМЕНОВАНИЯ ОБЪЕКТОВ ИММ
Сокращенные наименования объектов, установленных в настоящем стандарте, приведены в таблице A.1.
Таблица A.1
Полное наименование | Сокращенное наименование |
OBSERVED_ENVIRONMENT | OBSENV |
OBSERVED_ENVIRONMENT_ASSIGNMENT | OBENAS |
OBSERVED_ENVIRONMENT_TO_DEFINITION | OETD |
OBSERVED_ENVIRONMENT_TO_DEFINITION_VERSION | OETDV |
OBSERVED_ENVIRONMENT_TO_DEFINITION_VIEW | OET0 |
OBSERVED_ENVIRONMENT_VERSION | OBENVR |
OBSERVED_ENVIRONMENT_VIEW | OBENVW |
OBSERVED_ENVIRONMENT_VIEW_DEFINITION_RELATIONSHIP | OEVDR |
Наименования объектов определены в 5.2 настоящего стандарта и в других стандартах и документах, перечисленных в разделе 2.
Требования к использованию сокращенных наименований содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.
Примечание - Наименования объектов на языке EXPRESS доступны в Интернете по адресу http://www.tc184-sc4.org/Short_Names/.
(обязательное)
РЕГИСТРАЦИЯ ИНФОРМАЦИОННЫХ ОБЪЕКТОВ
B.1 Обозначение документа
Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1401) version(3)}
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
B.2 Обозначение схем
B.2.1 Обозначение схемы Product_environment_observed_arm
Для однозначного обозначения в открытой информационной системе схеме Product_environment_observed_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1401) version(3) schema(1) product-environment-observed-arm(1) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
B.2.2 Обозначение схемы Product_environment_observed_mim
Для однозначного обозначения в открытой информационной системе схеме Product_environment_observed_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1401) version(3) schema(1) product-environment-observed-mim(2) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
(справочное)
Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.
в формате EXPRESS-G
в формате EXPRESS-G
В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:
- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;
- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.
Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.
Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.
(справочное)
Диаграммы на рисунках D.1 и D.2 получены из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.
в формате EXPRESS-G
в формате EXPRESS-G
В настоящем приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:
- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью оператора USE FROM;
- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.
Примечание - Оба эти представления являются неполными. Представление на уровне схемы не отображает в схемы ИММ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.
Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.
(справочное)
МАШИННО-ИНТЕРПРЕТИРУЕМЫЕ ЛИСТИНГИ
В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:
сокращенные наименования: http://www.tc184-sc4.org/Short_Names/;
EXPRESS: http://www.tc184-sc4.org/EXPRESS/.
Таблица E.1
Описание | Идентификатор |
Сокращенный листинг ПЭМ на языке EXPRESS | ISO TC184/SC4/WG12 N7273 |
Сокращенный листинг ИММ на языке EXPRESS | ISO TC184/SC4/WG12 N6819 |
Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.
Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.
(справочное)
ИСТОРИЯ ИЗМЕНЕНИЙ
F.1 Общие положения
В настоящем приложении представлены технические изменения документа ИСО/ТС 10303-1401.
F.2 Изменения, внесенные в издание 2
F.2.1 Сводные данные об изменениях
Во второе издание настоящего стандарта включены нижеперечисленные изменения к первому изданию.
F.2.2 Изменения в ПЭМ
Были добавлены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- TYPE observed_environment_item;
- ENTITY Observed_environment_assignment.
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- TYPE env_obs_classification_item;
- TYPE env_obs_identification_assignment.
Были удалены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- USE_FROM Activity_arm;
- USE_FROM Activity_method_assignment_arm;
- USE_FROM Date_time_assignment_arm;
- USE_FROM Description_assignment_arm;
- USE_FROM Document_assignment_arm;
- USE_FROM Location_assignment_arm
- USE_FROM Person_organization_assignment_arm;
- USE_FROM Product_concept_identification_arm;
- USE_FROM Product_group_arm;
- USE_FROM Property_assignment_arm;
- USE_FROM Resource_item_arm;
- USE_FROM State_observed_arm;
- TYPE end_obs_activity_method_item;
- TYPE env_obs_activity_item;
- TYPE env_obs_date_and_time_item;
- TYPE env_obs_description_item;
- TYPE env_obs_documented_element_select;
- TYPE env_obs_location_assignment_select;
- TYPE env_obs_organization_or_person_in_organization_item;
- TYPE env_obs_property_assignment_select;
- TYPE env_obs_resource_assignment_item;
- TYPE env_obs_state_of_item;
- TYPE observed_environment_product_item;
- ENTITY Observed_environment_product_assignment.
Также для отражения изменений в ПЭМ и для обеспечения совместимости со сделанными изменениями были внесены изменения в спецификацию отображения, EXPRESS-схему ИММ и EXPRESS-G диаграммы.
F.3.1 Сводные данные об изменениях
В третье издание настоящей части ИСО 10303 включены нижеперечисленные изменения второго издания.
F.3.2 Изменения в ПЭМ
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- ENTITY Observed_environment_version;
- ENTITY Observed_environment_view.
Также для отражения изменений в ПЭМ и для обеспечения совместимости со сделанными изменениями были внесены изменения в спецификацию отображения, в EXPRESS-схему ИММ и в EXPRESS-G диаграммы.
(справочное)
И ДОКУМЕНТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
Обозначение ссылочного международного стандарта, документа | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ИСО 10303-1:1994 | IDT | ГОСТ Р ИСО 10303-1-99 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы" |
ИСО 10303-11:1994 | IDT | ГОСТ Р ИСО 10303-11-2009 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS" |
ИСО 10303-41:2005 | IDT | ГОСТ Р ИСО 10303-41-99 "Системы автоматизации производства и их интеграции. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий" |
ИСО/ТС 10303-1017 | - | |
ИСО/ТС 10303-1018 | - | |
ИСО/ТС 10303-1019 | - | |
ИСО/ТС 10303-1021 | - | |
ИСО/ТС 10303-1030 | - | |
ИСО/ТС 10303-1041 | - | |
ИСО/ТС 10303-1114 | - | |
ИСО/ТС 10303-1278 | - | |
ИСО/ТС 10303-1400 | IDT | ГОСТ Р ИСО/ТС 10303-1400-2013 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1400. Прикладной модуль. Определение внешней среды изделия |
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта (документа). Перевод данного международного стандарта (документа) находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: IDT - идентичные стандарты. | ||
[1] | Guidelines for the content of application modules, | ISO TC 184/SC 4 N 1685, 2004-02-27. |
УДК 656.072:681.3:006.354 | ОКС 25.040.40 | ОКСТУ 4002 |
Ключевые слова: прикладные автоматизированные системы, промышленные изделия, представление данных, обмен данными, окружающая среда, обозначение исторической записи, множество наблюдений окружающей среды | ||
