1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы" Подкомитет ПК 6 "Эталоны и поверочные схемы в области температурных, теплофизических и дилатометрических измерений"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 665-ст

4 ВВЕДЕН ВПЕРВЫЕ

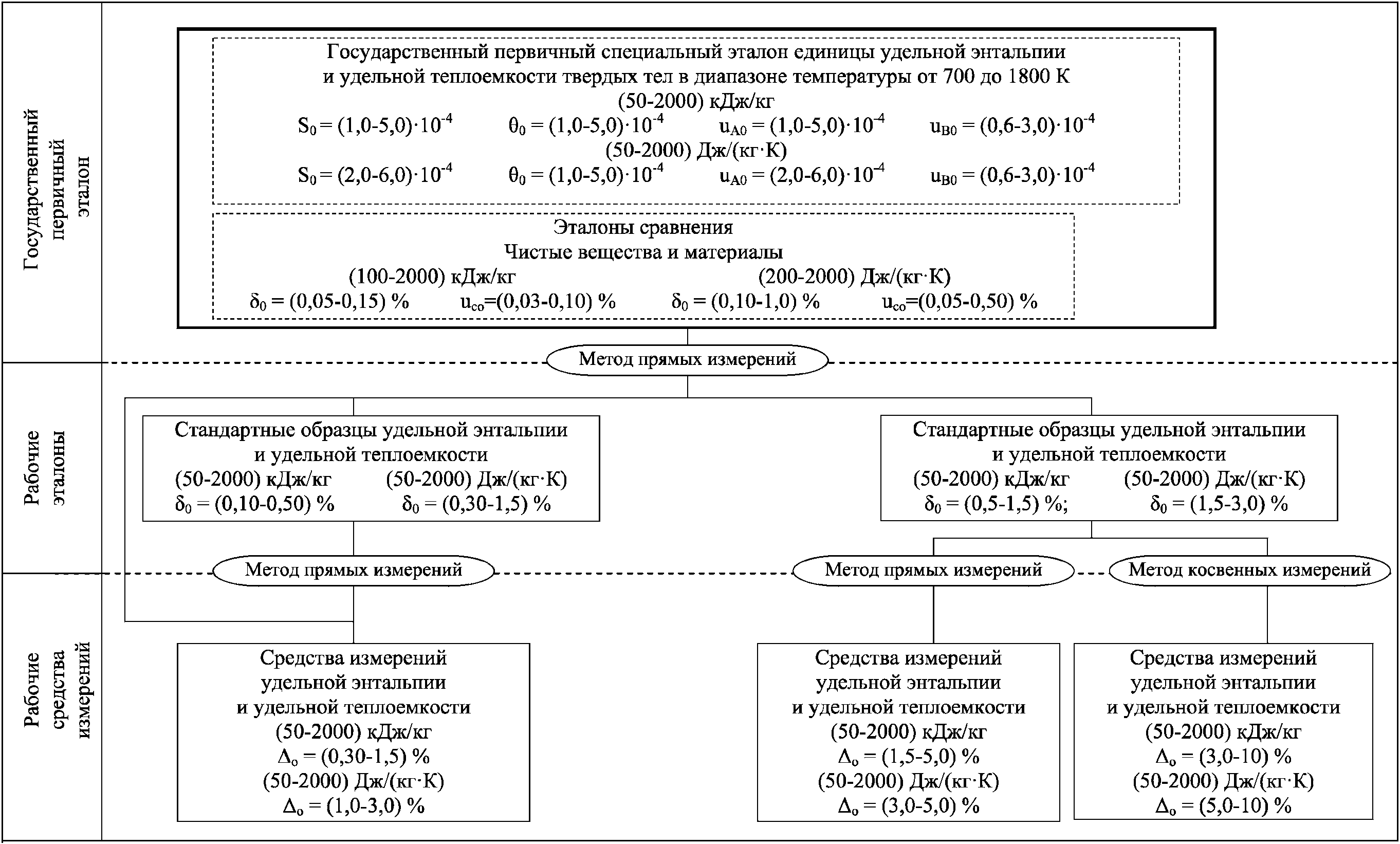

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К [рисунок А.1 (приложение А)] и устанавливает порядок передачи единиц <1> удельной энтальпии - джоуль на килограмм (Дж/кг) и удельной теплоемкости - джоуль на килограмм-кельвин (Дж/кг·К) от государственного первичного специального эталона единиц удельной энтальпии и удельной теплоемкости твердых тел (далее - государственный первичный специальный эталон или ГПЭ) с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

--------------------------------

<1> Передача единиц удельной энтальпии и удельной теплоемкости твердых тел с помощью рабочих эталонов осуществляется при поверке, калибровке, испытаниях средств измерений и аттестации методик (методов) измерений.

2.1 Государственный первичный специальный эталон предназначен для воспроизведения и хранения единиц удельной энтальпии и удельной теплоемкости твердых тел и передачи единиц с помощью эталонов рабочим средствам измерений в целях обеспечения единства измерений в стране.

2.2 В основу измерений удельной энтальпии и удельной теплоемкости должны быть положены единицы, воспроизводимые указанным эталоном.

2.3 В состав ГПЭ входят следующие средства измерений:

- калориметрическая установка Н-1, включающая в себя:

- диатермический калориметр с изотермической оболочкой,

- высокотемпературный термостат,

- супертермометр,

- нановольтметр,

- мультиметр,

- частотомер электронно-счетный,

- меру электрического сопротивления,

- термоэлектрический преобразователь,

- персональный компьютер с программным обеспечением,

- весы,

- эталоны сравнения.

2.4 Диапазон значений удельной энтальпии твердых тел, воспроизводимых государственным первичным специальным эталоном, составляет от 50 до 2000 кДж/кг.

Диапазон значений удельной теплоемкости твердых тел, воспроизводимых государственным первичным специальным эталоном, составляет от 50 до 2000 Дж/кг·К.

2.5 В качестве эталонов сравнения используют чистые вещества и материалы, имеющие значения удельной энтальпии в диапазоне от 100 до 2000 кДж/кг и доверительные границы относительной погрешности +/- (0,05 - 0,15)% при доверительной вероятности P = 0,95 и значения удельной теплоемкости в диапазоне от 200 до 2000 Дж/(кг·К) и доверительные границы относительной погрешности +/- (0,10 - 1,0)% при доверительной вероятности P = 0,95.

2.6 Государственный первичный специальный эталон обеспечивает воспроизведение единицы удельной энтальпии твердых тел со следующими показателями точности:

- среднее квадратическое отклонение результата измерений S_о в диапазоне (1,0 - 5,0)·10^-4 при проведении 30 независимых измерений;

- неисключенная систематическая погрешность в диапазоне (1,0 - 5,0)·10^-4;

- стандартная неопределенность типа A, u_Aо в диапазоне (1,0 - 5,0)·10^-4 при проведении 30 независимых измерений;

- стандартная неопределенность типа B, u_Bо в диапазоне (0,6 - 3,0)·10^-4.

Государственный первичный специальный эталон обеспечивает воспроизведение единицы удельной теплоемкости твердых тел со следующими показателями точности:

- среднее квадратическое отклонение результата измерений S_о в диапазоне (2,0 - 6,0)·10^-4 при проведении 30 независимых измерений;

- неисключенная систематическая погрешность в диапазоне (1,0 - 5,0)·10^-4;

- стандартная неопределенность типа A, u_Aо в диапазоне (2,0 - 6,0)·10^-4 при проведении 30 независимых измерений;

- стандартная неопределенность типа B, u_Bо в диапазоне (0,6 - 3,0)·10^-4.

2.6 Государственный первичный специальный эталон применяют в целях:

- передачи единицы удельной энтальпии и удельной теплоемкости твердых тел рабочим эталонам и высокоточным средствам измерений методом прямых измерений;

- установления эквивалентности эталонов национальных метрологических институтов (НМИ) стран, подписавших договоренность [1] о взаимном признании национальных эталонов и сертификатов калибровки и измерений, выдаваемых НМИ, в рамках международных сличений.

3.1 Рабочие эталоны

3.1.1 В качестве рабочих эталонов используют стандартные образцы удельной энтальпии и удельной теплоемкости твердых тел в диапазоне:

- от 50 до 2000 кДж/кг - для удельной энтальпии;

- от 50 до 2000 Дж/(кг·К) - для удельной теплоемкости.

3.1.2 Доверительные границы относительной погрешности рабочих эталонов при доверительной вероятности P = 0,95 составляют +/- (0,10 - 3,0)%.

3.1.3 Рабочие эталоны применяют для передачи единицы удельной энтальпии и удельной теплоемкости рабочим средствам измерений методом прямых измерений.

4.1 В качестве рабочих средств измерений удельной энтальпии и удельной теплоемкости используют:

- термоанализаторы;

- дифференциальные сканирующие калориметры.

- установки для термографического анализа;

- калориметрические установки смешения.

4.2 Диапазоны измерений рабочих средств измерений составляют:

- от 50 до 2000 кДж/кг - для удельной энтальпии;

- от 50 до 2000 Дж/(кг·К) - для удельной теплоемкости.

4.3 Пределы допускаемой относительной погрешности составляют:

- +/- (0,30 - 10)% - при измерении удельной энтальпии;

- +/- (1,0 - 10)% - при измерении удельной теплоемкости.
