1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2015 г. N 2239-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1245:2004 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1245. Прикладной модуль. Категорирование сотрудников" (ISO/TS 10303-1245:2004 "Industrial automation systems and integration - Product data representation and exchange - Part 1245: Application module: Type of person").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, он является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Настоящий стандарт специфицирует прикладной модуль для представления данных, обозначающих тип сотрудника и некоторое количество его свойств. В число свойств могут входить опыт, квалификация и физические свойства.

В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.

В разделе 4 установлены информационные требования к прикладной предметной области, использована принятая в ней терминология.

В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включаются слова "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Категорирование сотрудников". В область применения настоящего стандарта входят:

- определение типа сотрудника;

- связи между определениями типов сотрудников;

- связь типа сотрудника, играющего некоторую роль, с данными о действии или данными об изделии;

- классификация типов сотрудников;

- спецификация свойств, требуемых для сотрудников данного типа, включающих квалификацию и опыт.

В область применения настоящего стандарта не входит информация, относящаяся к отдельному сотруднику.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО/МЭК 8824-1:2002 <1> Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)

--------------------------------

<1> Отменен. Действует ИСО/МЭК 8824-1:2008.

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)

ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001:2004 <1> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)

--------------------------------

<1> Отменен. Действует ИСО/ТС 10303-1001:2010.

ИСО/ТС 10303-1017:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)

--------------------------------

<2> Отменен. Действует ИСО/ТС 10303-1017:2010.

ИСО/ТС 10303-1030:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1030. Прикладной модуль. Задание свойства (ISO/TS 10303-1030:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1030: Application module: Property assignment)

ИСО/ТС 10303-1114:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1114. Прикладной модуль. Задание принадлежности к классу (ISO/TS 10303-1114:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1114: Application module: Classification assignment)

ИСО/ТС 10303-1243:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1243. Прикладной модуль. Опытность (ISO/TS 10303-1243:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1243: Application module: Experience)

ИСО/ТС 10303-1244:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1244. Прикладной модуль. Квалификация (ISO/TS 10303-1244:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1244: Application module: Qualifications)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; AP);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль;

ПЭМ - прикладная эталонная модель;

ИММ - интерпретированная модель модуля;

URL - унифицированный указатель информационного ресурса.

В настоящем разделе определены информационные требования к прикладному модулю "Категорирование сотрудников", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Type_of_person_arm. В нем определены необходимые внешние ссылки.

EXPRESS-спецификация:

Ниже представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортированные из прикладных эталонных моделей других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схема, ссылка на которую приведена выше, определена в следующем документе комплекса ИСО 10303:

Classification_assignment_arm - ИСО/ТС 10303-1114;

Experience_arm - ИСО/ТС 10303-1243;

Property_assignment_arm - ИСО/ТС 10303-1030;

Qualifications_arm - ИСО/ТС 10303-1244.

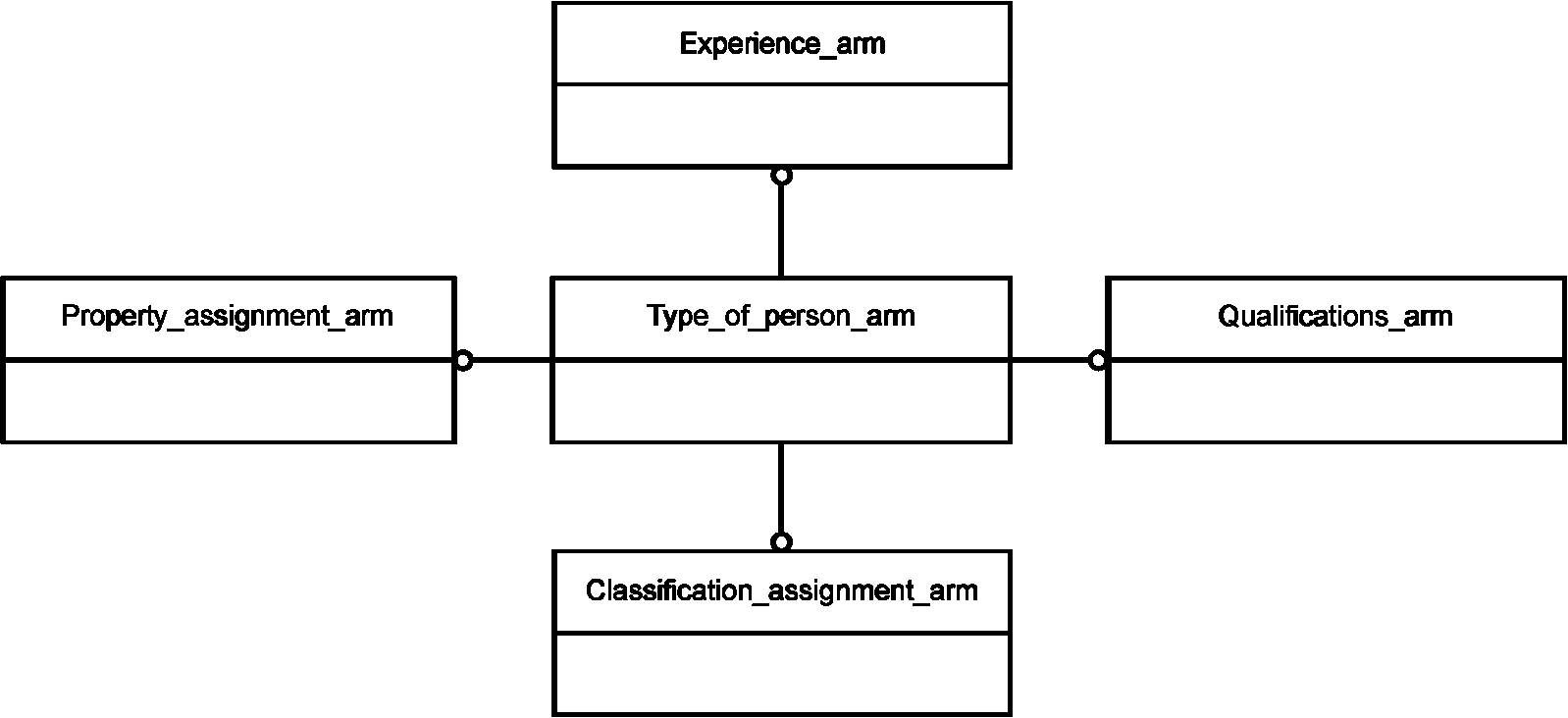

2 Графическое представление этой схемы приведено на рисунках C.1 и C.2, приложение C.

В данном подразделе приведены определенные в ПЭМ типы данных рассматриваемого прикладного модуля.

4.2.1 Тип данных defined_attributes

Тип данных defined_attributes является расширяемым списком альтернативных типов данных, позволяющим обозначать объекты типов Experience_type и Qualification_type.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, в которых используются конструкции настоящего прикладного модуля.

EXPRESS-спецификация:

4.2.2 Тип данных type_of_person_classified_select

Тип данных type_of_person_classified_select является расширением типа данных classification_item. В настоящем типе данных к списку альтернативных типов данных добавлены типы данных Type_of_person, Type_of_person_assignment, Type_of_person_definition, Type_of_person_definition_relationship и Type_of_ person_definition_required_attributes_relationship.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, в которых используются конструкции настоящего прикладного модуля.

EXPRESS-спецификация:

4.2.3 Тип данных type_of_person_item_select

Тип данных type_of_person_item_select является расширяемым списком альтернативных именованных типов данных. Дополнительные альтернативные типы данных задаются в выбранных (SELECT) типах данных, расширяющих тип данных type_of_person_item_select.

Примечание - Для того, чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбираемый (SELECT) тип данных, существует хотя бы один тип разрешенных экземпляров, в прикладных модулях, использующих этот тип данных, требуется его расширение.

EXPRESS-спецификация:

4.2.4 Тип данных type_of_person_property_assignment_select

Тип данных type_of_person_property_assignment_select является расширением типа данных property_assignment_select. В настоящем типе данных к списку альтернативных типов данных добавлен тип данных Type_of_person_definition.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, в которых используются конструкции настоящего прикладного модуля.

Определение может включать свойства, не связанные с квалификацией или опытом.

EXPRESS-спецификация:

В настоящем подразделе определены объекты ПЭМ прикладного модуля "Категорирование сотрудников". Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Ниже приведен объект ПЭМ и его определение.

4.3.1 Объект Type_of_person

Объект Type_of_person представляет тип сотрудника.

EXPRESS-спецификация:

Определения атрибутов:

name - слова, которыми называется тип сотрудника, представленный настоящим объектом;

description - текст, предоставляющий дополнительную информацию о типе сотрудника, представленном настоящим объектом. Задавать значение этого атрибута не обязательно;

has - множество различных определений, которые может иметь один и тот же тип сотрудника, представленный настоящим объектом.

4.3.2 Объект Type_of_person_assignment

Объект Type_of_person_assignment представляет связь представленного объектом Type_of_person типа сотрудника, играющего некоторую роль, с данными о действии или с данными об изделии.

EXPRESS-спецификация:

Определения атрибутов:

assigned_type_of_person - объект Type_of_person, представляющий задаваемый тип сотрудника;

items - множество предметов, с которыми имеют дело сотрудники, относящиеся к типу сотрудника, представленному объектом Type_of_person;

role - работа, которую выполняют сотрудники заданного типа, представленного объектом Type_of_person.

4.3.3 Объект Type_of_person_definition

Посредством объекта Type_of_person_definition за счет требуемых свойств или атрибутов задается определение представленного объектом Type_of_person типа сотрудника.

EXPRESS-спецификация:

Определения атрибутов:

name - слова, которыми называется представленное настоящим объектом определение типа сотрудника;

description - текст, предоставляющий дополнительную информацию о представленном настоящим объектом определении типа сотрудника. Задавать значение этого атрибута не обязательно.

4.3.4 Объект Type_of_person_definition_relationship

Посредством объекта Type_of_person_definition_relationship задается отношение между двумя определениями типа сотрудника, представленными объектами Type_of_person_definition.

Примечание - Смысл отношения определяется классификаторами.

EXPRESS-спецификация:

Определения атрибутов:

name - слова, которыми называется представленное настоящим объектом отношение между определениями типов сотрудников;

description - текст, предоставляющий дополнительную информацию о представленном настоящим объектом отношении между определениями типов сотрудников. Задавать значение этого атрибута не обязательно;

relating - один из участвующих в отношении экземпляров объекта Type_of_person_definition, представляющих определение типа сотрудника;

related - второй из участвующих в отношении экземпляров объекта Type_of_person_definition, представляющих определение типа сотрудника. Если один из участвующих в отношении экземпляров зависит от другого, роль настоящего атрибута должен играть зависимый экземпляр.

4.3.5 Объект Type_of_person_definition_required_attributes_relationship

Посредством объекта Type_of_person_definition_required_attributes_relationship задается связь между представленным объектом Type_of_person_definition определением типа сотрудника и свойствами, необходимыми для определения этого типа сотрудника.

EXPRESS-спецификация:

Определения атрибутов:

assigned_required_attributes - объект Type_of_person_definition, представляющий определение типа сотрудника, от которого требуется наличие свойств;

required_attributes - требуемые свойства сотрудника.

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1 Прикладной объект Type_of_person

5.1.1.1 Атрибут name

5.1.1.2 Атрибут description

5.1.1.3 Связь объекта Type_of_person с объектом Type_of_person_definition (представленным атрибутом has)

5.1.2 Прикладной объект Type_of_person_assignment

5.1.2.1 Связь объекта Type_of_person_assignment с объектом Type_of_person (представленным атрибутом assigned_type_of_person)

5.1.2.2 Связь объекта Type_of_person_assignment с объектом, входящим в список выбора типа данных type_of_person_item_select (представленным атрибутом assigned_type_of_person)

5.1.2.3 Атрибут role

5.1.3 Прикладной объект Type_of_person_definition

5.1.3.1 Атрибут name

5.1.3.2 Атрибут description

5.1.4 Прикладной объект Type_of_person_definition_required_attributes_relationship

5.1.4.1 Связь объекта Type_of_person_definition_required_attributes_relationship с объектом Type_of_person_definition (представленным атрибутом assigned_required_attributes)

5.1.4.2 Связь объекта Type_of_person_definition_required_attributes_relationship с объектом defined_attributes (представленным атрибутом required_attributes)

5.1.4.3 Связь объекта Type_of_person_definition_required_attributes_relationship с объектом Qualification_type (представленным атрибутом required_attributes)

5.1.4.4 Связь объекта Type_of_person_definition_required_attributes_relationship с объектом Experience_type (представленным атрибутом required_attributes)

5.1.5 Прикладной объект Type_of_person_definition_relationship

5.1.5.1 Атрибут name

5.1.5.2 Атрибут description

5.1.5.3 Связь объекта Type_of_person_definition_relationship с объектом Type_of_person_definition (представленным атрибутом related)

5.1.5.4 Связь объекта Type_of_person_definition_relationship с объектом Type_of_person_definition (представленным атрибутом relating)

5.1.6 Прикладной объект Classification_assignment

Определение прикладного объекта Classification_assignment дано в прикладном модуле "classification_assignment". В настоящей секции с целью включения утверждений, определения которых даны в настоящем прикладном модуле, дается расширение отображения прикладного объекта Classification_assignment.

5.1.6.1 Связь объекта Classification_assignment с объектом Type_of_person_definition_relationship (представленным атрибутом items)

5.1.6.2 Связь объекта Classification_assignment с объектом Type_of_person_definition (представленным атрибутом items)

5.1.6.3 Связь объекта Classification_assignment с объектом Type_of_person_assignment (представленным атрибутом items)

5.1.6.4 Связь объекта Classification_assignment с объектом Type_of_person (представленным атрибутом items)

5.1.6.5 Связь объекта Classification_assignment с объектом Type_of_person_definition_required_attributes_relationship (представленным атрибутом items)

5.1.7 Прикладной объект Assigned_property

Определение прикладного объекта Assigned_property дано в прикладном модуле "property_assignment". В настоящей секции с целью включения утверждений, определения которых даны в настоящем прикладном модуле, дается расширение отображения прикладного объекта Assigned_property.

5.1.7.1 Связь объекта Assigned_property с объектом Type_of_person_definition (представленным атрибутом described_element)

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы из общих ресурсов или из других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Категорирование сотрудников", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:

- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые даны выше, можно найти в следующих стандартах и документах комплекса ИСО 10303:

Certification_mim - ИСО/ТС 10303-1044;

Classification_assignment_mim - ИСО/ТС 10303-1114;

Experience_mim - ИСО/ТС 10303-1243;

experience_schema - ИСО 10303-41;

management_resources_schema - ИСО 10303-41;

person_organization_schema - ИСО 10303-41;

product_property_definition_schema - ИСО 10303-41;

Property_assignment_mim - ИСО/ТС 10303-1030;

Qualifications_mim - ИСО/ТС 10303-1244;

qualifications_schema - ИСО 10303-41.

2 Графическое представление данных схем приведено на рисунках D.1 и D.2, приложение D.

5.2.1 Определение типов данных ИММ

В настоящем пункте определены типы данных ИММ для прикладного модуля, рассматриваемого в настоящем стандарте. Ниже специфицированы типы данных ИММ и их определения.

5.2.1.1 Тип данных person_definition_item

Тип данных person_definition_item является расширяемым списком альтернативных типов данных, позволяющим обозначать именованные типы данных experience_type и qualification_type.

Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

5.2.1.2 Тип данных person_type_definition_relationship_classification_item

Выбираемый тип данных person_type_definition_relationship_classification_item является расширением типа данных classification_item. В настоящем типе данных к списку альтернативных выбираемых типов данных добавлены именованные типы applied_person_type_assignment, applied_person_type_definition_assignment, person_type, person_type_definition и person_type_definition_relationship.

Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

5.2.1.3 Тип данных person_type_item

Тип данных person_type_item является расширяемым списком альтернативных именованных типов данных. Дополнительные альтернативные типы данных задаются в выбранных (SELECT) типах данных, расширяющих тип данных person_type_item.

Примечание - Для того чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбираемый (SELECT) тип данных, существует хотя бы один тип разрешенных экземпляров, в прикладных модулях, использующих этот тип данных, требуется его расширение.

EXPRESS-спецификация:

5.2.2 Определение объектов ИММ

В настоящем пункте определен объект ИММ для прикладного модуля, рассматриваемого в настоящем стандарте. Ниже специфицирован объект ИММ и его определение.

5.2.2.1 Объект applied_person_type_assignment

Объект applied_person_type_assignment является таким подтипом объекта person_type_assignment, посредством которого тип сотрудника, представленный объектом person_type, связывается с экземплярами объектов тех типов, которые входят в список выбора типа данных person_type_item.

EXPRESS-спецификация:

Определения атрибутов:

Items - набор экземпляров объектов, представляющих те элементы, для которых задается представленный объектом person_type тип сотрудника.

5.2.2.2 Объект applied_person_type_definition_assignment

Объект applied_person_type_definition_assignment является таким подтипом объекта person_type_definition_assignment, посредством которого представленное объектом person_type_definition определение типа сотрудника связывается с экземплярами объектов тех типов, которые входят в список выбора типа данных person_type_item.

EXPRESS-спецификация:

Определения атрибутов:

Items - набор экземпляров объектов, представляющих те элементы, для которых задается представленное объектом person_type_definition определение типа сотрудника.

5.2.2.3 Объект characterized_person_type_definition

Объект characterized_person_type_definition является таким подтипом объектов characterized_object и person_type_definition, который используется для задания экземпляров представляющих определения свойств объектов property_definition экземплярам представляющих определение типа сотрудника объектов person_type_definition.

EXPRESS-спецификация:

Сокращенное наименование объекта, установленного в настоящем стандарте, приведено в таблице A.1.

Наименование объекта было определено в 5.2 настоящего стандарта и в других стандартах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований объекта содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Примечание - Наименования объектов на языке EXPRESS доступны в Интернете по адресу http://www.tc184-sc4.org/Short_Names/.

B.1 Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2 Обозначение схем

B.2.1 Обозначение схемы Type_of_person_arm

Для однозначного обозначения в открытой информационной системе схеме Type_of_person_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2.2 Обозначение схемы Type_of_person_mim

Для однозначного обозначения в открытой информационной системе схеме Type_of_person_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Диаграммы на рисунках D.1 и D.2 получены из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью оператора USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схемы не отображает в схемы ИММ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах представлены листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:

сокращенные наименования: http://www.tc184-sc4.org/Short_Names/;

EXPRESS: http://www.tc84-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

[1] Guidelines for the content of application modules, ISO TC 184/SC 4 N1685, 2004-02-27
