1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 655-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 13219:2009 "Оборудование гимнастическое. Батуты. Функциональные требования, требования безопасности и методы испытаний" (EN 13219:2009 "Gymnastic equipment - Trampolines - Functional and safety requirements, test methods", NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на батуты, используемые под руководством компетентного лица.

Стандарт устанавливает функциональные требования, требования безопасности и методы испытаний батутов пяти классов.

Требования настоящего стандарта не распространяются на батутные дорожки для акробатики, батуты и мини-батуты для домашнего использования и инвентарь для прыжков на батуте.

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ Р 56446-2015 Оборудование гимнастическое. Общие требования безопасности и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 Функциональные требования

3.1.1 Классификация батутов

Классификация батутов по классам приведена в таблице 1.

3.1.2 Размеры батутов

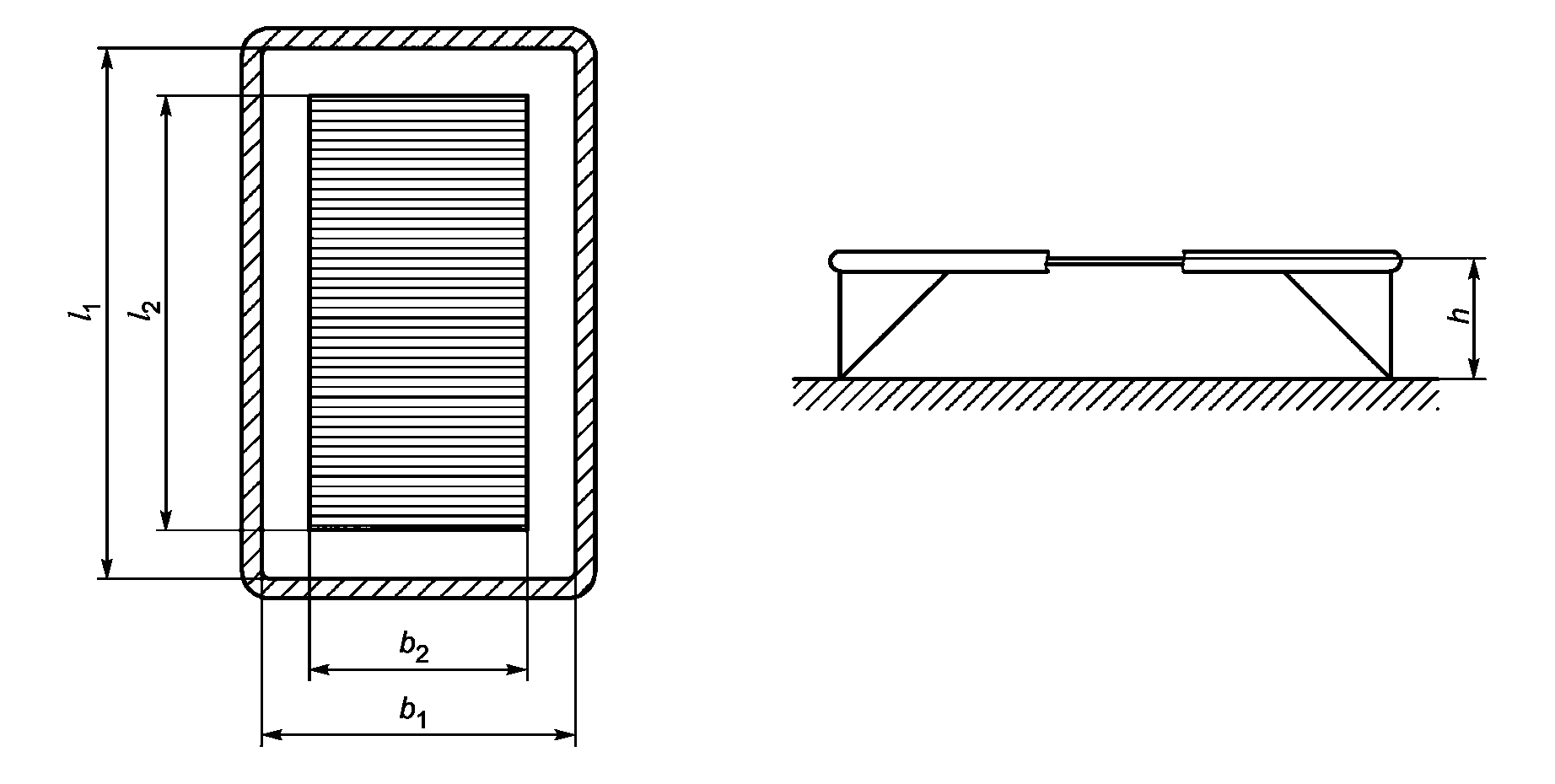

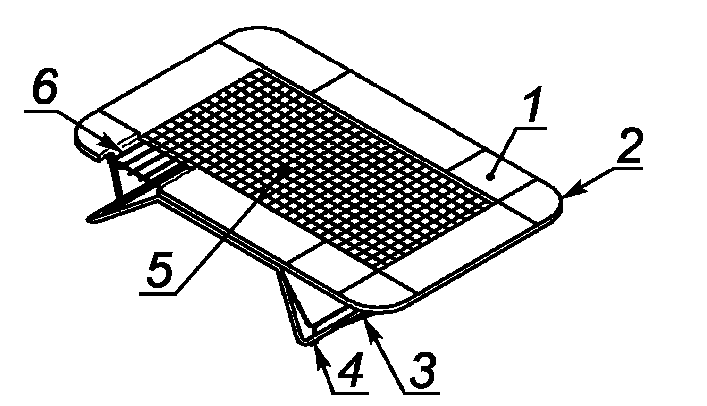

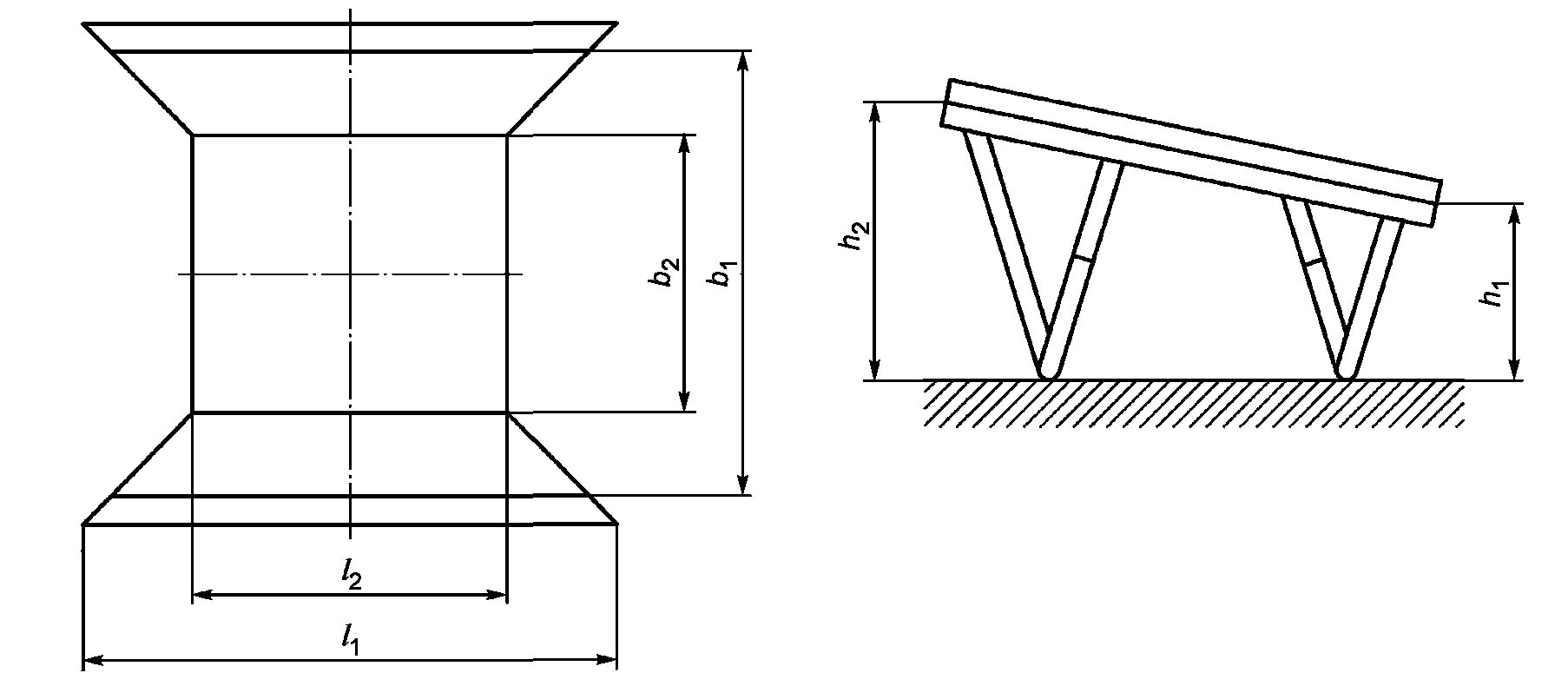

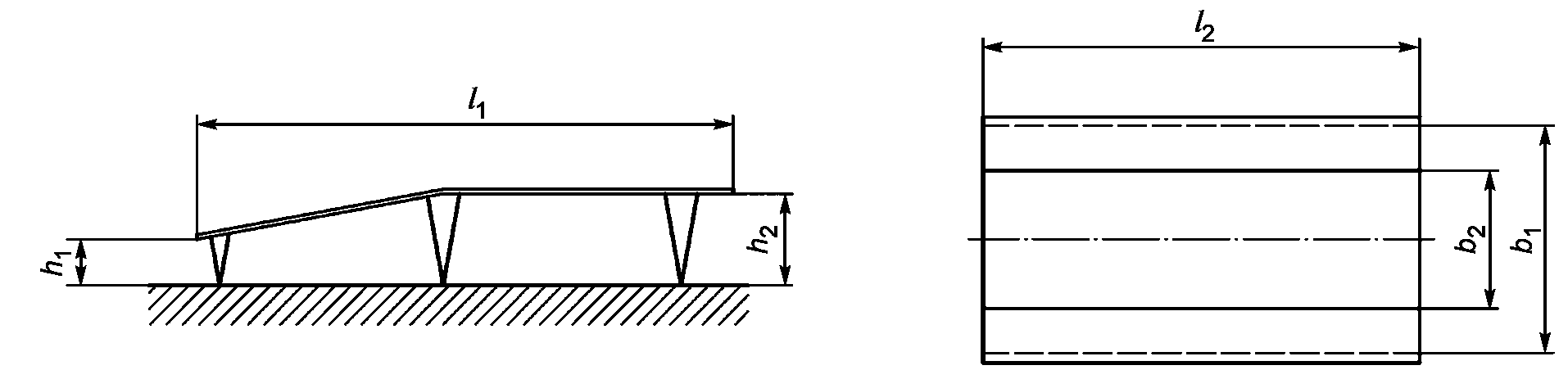

3.1.2.1 Размеры батутов класса 1 представлены на рисунке 1 и в таблице 2.

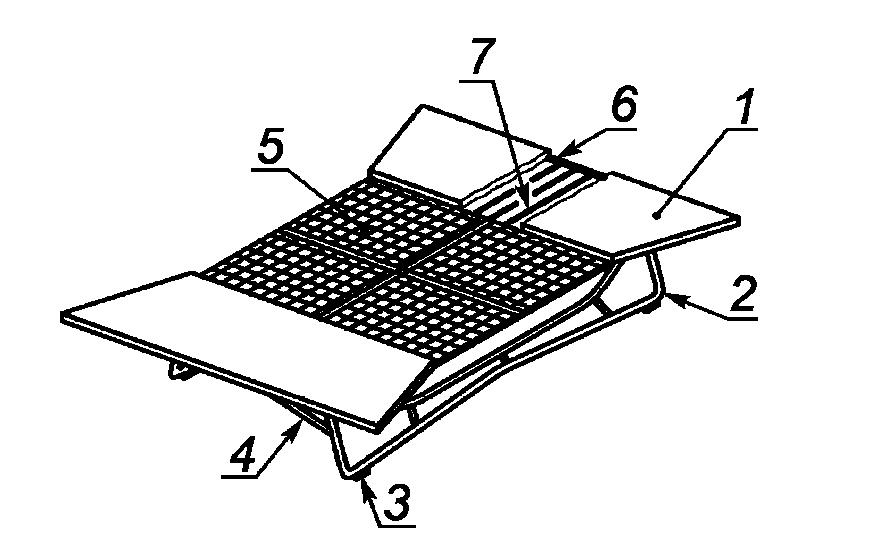

3.1.2.2 Размеры батутов класса 2 представлены на рисунке 2 и в таблице 3.

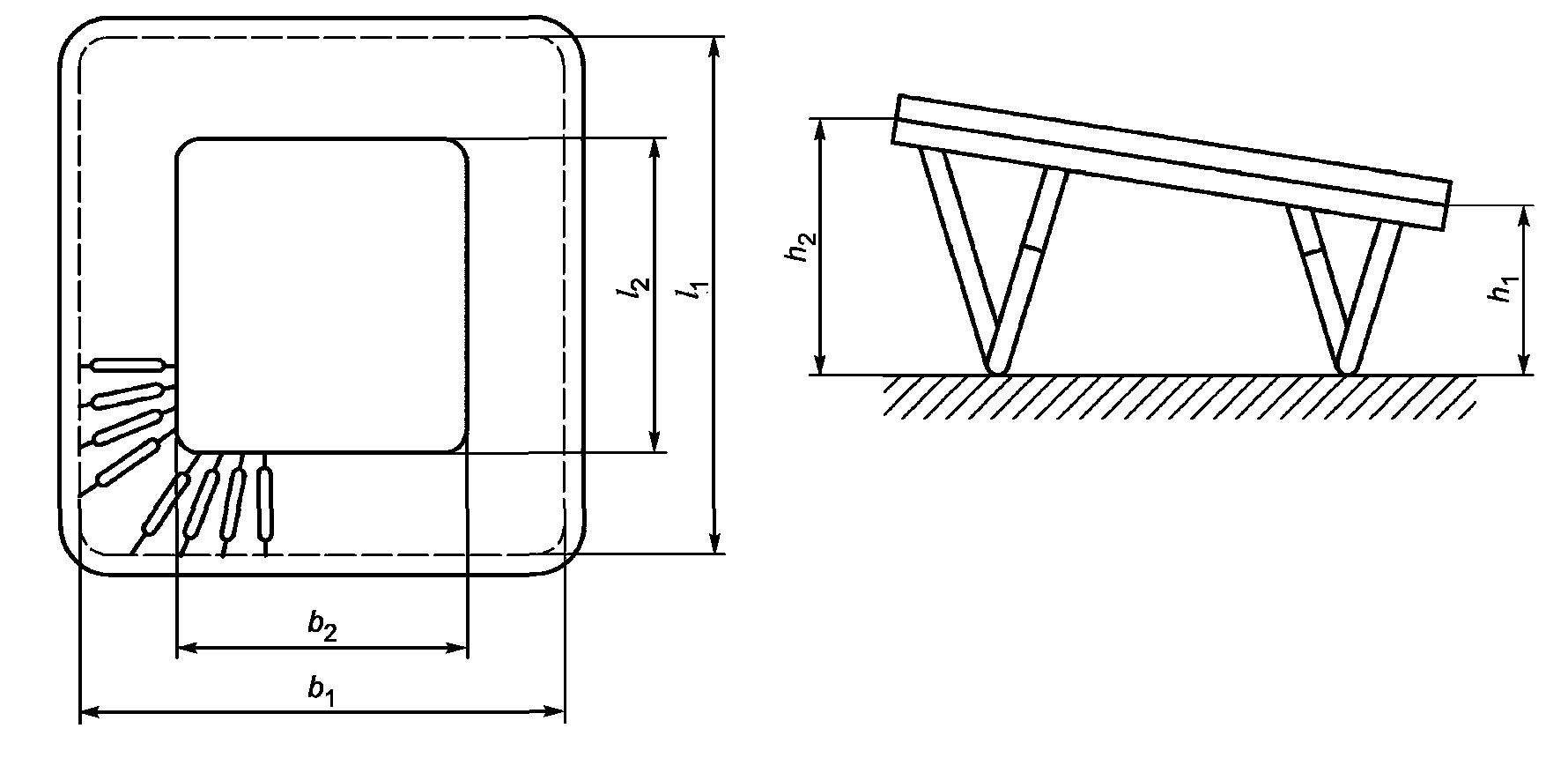

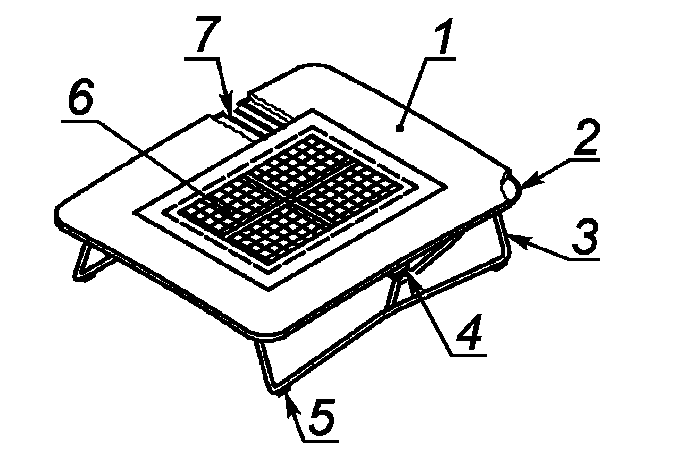

3.1.2.3 Размеры батутов класса 3 представлены на рисунке 3 и в таблице 4.

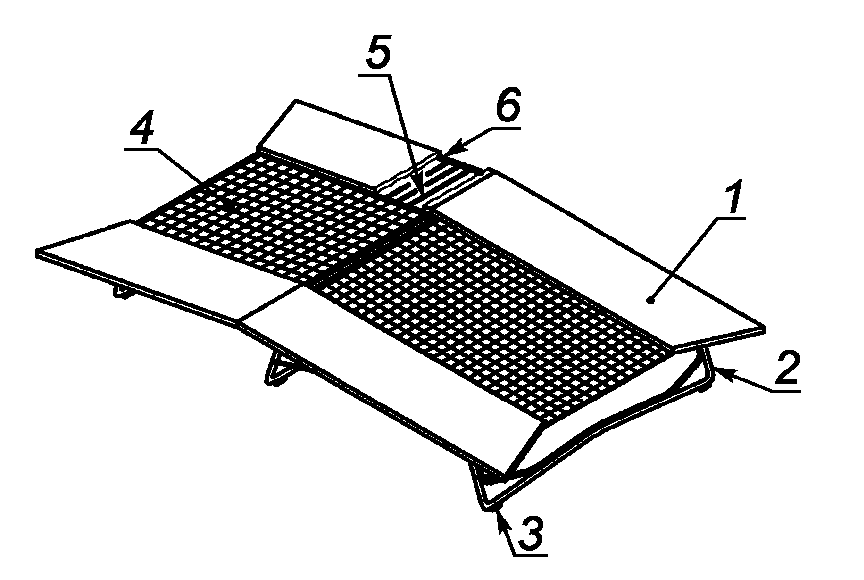

3.1.2.4 Размеры батутов класса 4 представлены на рисунке 4 и в таблице 5.

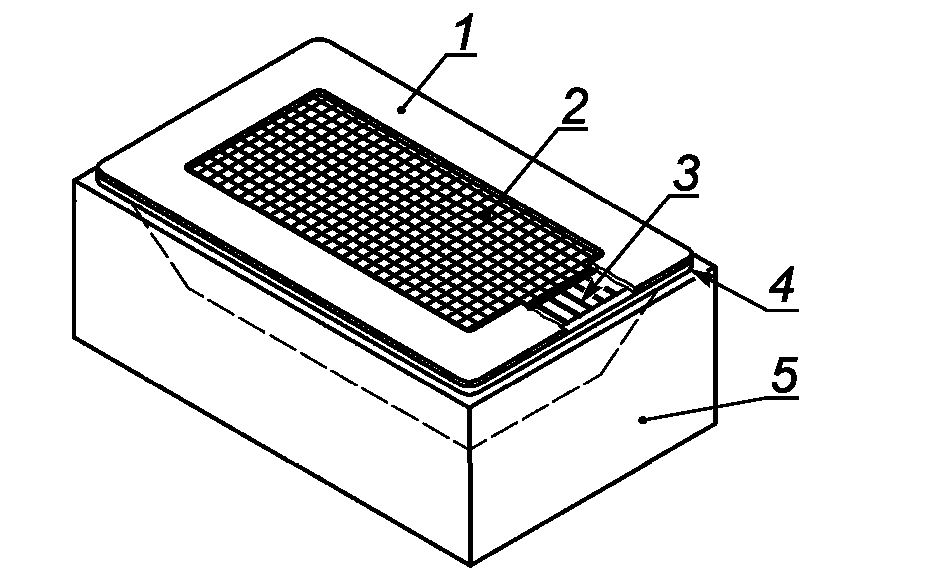

3.1.2.5 Размеры батутов класса 5 представлены на рисунке 5 и в таблице 6.

3.1.3 Материалы

3.1.3.1 Рама и приспособление для хранения и транспортирования батута должны быть изготовлены из стали или алюминиевого сплава.

3.1.3.2 Сталь должна быть защищена от коррозии (например, горячим цинкованием, порошковым покрытием или краской).

3.1.3.3 Прыжковое полотно должно быть изготовлено из синтетических химических волокон.

3.2 Требования безопасности

3.2.1 Общие требования

Батуты классов 1 - 5 должны соответствовать общим требованиям безопасности, установленным в ГОСТ Р 56446.

3.2.2 Места застревания

Места, представляющие собой потенциальную опасность застревания, раздавливания (например, в зоне шарниров) или получения ссадины при монтаже или демонтаже батутов, должны иметь предупредительную маркировку.

3.2.3 Прочность конструкции батута

При испытаниях по приложению А после снятия нагрузки на конструкции батута не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.

3.2.4 Устойчивость и защита от скольжения

По приложению Б батуты классов 1 - 4 не должны опрокидываться, падать или скользить при приложении сосредоточенной горизонтальной нагрузки, значение которой составляет 50% собственного веса батута, со скоростью 10 мм/с.

3.2.5 Прыжковое полотно

3.2.5.1 В прыжковом полотне, которое изготовлено из тканевых ремней, ремни должны быть сшиты друг с другом, чтобы предотвратить их смещение при эксплуатации.

3.2.5.2 Расстояние между двумя ремнями прыжкового полотна не более 16 мм.

3.2.5.3 Маркировка прыжкового полотна

Батуты класса 1 типоразмера 1 должны иметь выделяющуюся маркировку середины прыжкового полотна красным цветом длиной (2150 +/- 40) мм и шириной (1080 +/- 40) мм.

Центр прыжкового полотна должен быть указан крестом красного цвета размерами (700 +/- 30) мм.

Батуты класса 1 типоразмеров 2 и 3 должны иметь центральную линию по всей длине в обоих направлениях, отмеченную выделяющимся цветом.

Батуты класса 2 должны иметь маркировку середины (круг или крест).

Батуты класса 3 должны иметь центральную линию в обоих направлениях по всей длине.

Батуты класса 4 должны иметь отчетливые отметки зоны прыжка путем маркировки:

- кромок размерами (130 +/- 20) мм;

- центральной зоны размерами (390 +/- 10) мм;

- промежутка центральной зоны от конца рамы размерами (900 +/- 20) мм.

Батуты класса 5 должны иметь либо маркировку середины (круг или крест), либо выделяющуюся маркировку середины прыжкового полотна красным цветом длиной (2150 +/- 40) мм и шириной (1080 +/- 40) мм.

3.2.6 Свободное пространство под прыжковым полотном

3.2.6.1 В свободном месте под прыжковым полотном не должно быть препятствий при использовании.

3.2.6.2 При проверке по приложению А прыжковое полотно не должно соприкасаться с какой-либо частью нижней стороны батута.

3.2.7 Упругость прыжкового полотна

3.2.7.1 Устройство натяжения прыжкового полотна должно обеспечить симметричную упругую реакцию.

3.2.7.2 При испытаниях по приложению А смещение f должно быть не более 80% высоты положения центра прыжкового полотна в исходном положении.

3.2.7.3 Прыжковое полотно после снятия нагрузки должно возвращаться в исходное положение.

3.2.8 Защитная крышка рамы и натяжной части

3.2.8.1 В батутах всех классов натяжная рама и натяжное устройство должны быть закрыты амортизирующей защитной крышкой.

3.2.8.2 Оценку демпфирующих свойств прыжкового полотна выполняют для батутов всех классов и типоразмеров.

3.2.8.3 При испытаниях демпфирующих свойств в соответствии с ГОСТ Р 56446 (подраздел 5.5) ускорение должно быть не более 500 м/с².

3.2.8.4 Защитная крышка должна выделяться по цвету на фоне прыжкового полотна и должна быть надежно закреплена.

3.2.8.5 Для батутов классов 1 и 5 защитная крышка при проверке жесткости по приложению В не должна оседать.

3.2.9 Условия хранения и транспортирования

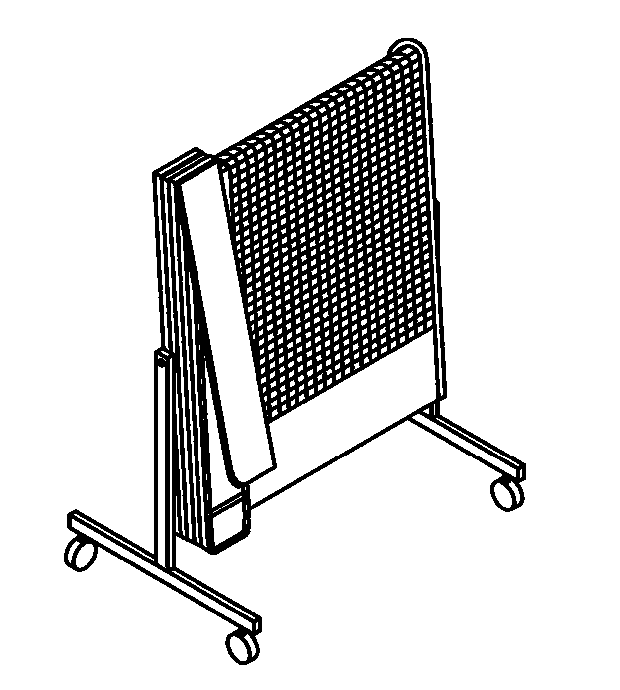

3.2.9.1 Батуты классов 1 и 4 следует поставлять с соответствующим приспособлением для хранения и транспортирования. Пример подобного устройства приведен на рисунке 6.

3.2.9.2 Приспособление для хранения и транспортирования должно удерживать батут при хранении и во время транспортирования в безопасном положении, легко сниматься с батута, не мешать раме батута и не влиять на свободное пространство под прыжковым полотном при использовании батута.

4.1 Требования, изложенные в 3.2, проверяют визуальными, органолептическими и инструментальными методами.

4.2 Перед проведением испытаний батуты выдерживают в соответствии с указаниями изготовителя в течение не менее 24 ч в рабочем положении.

4.3 Определение упругости прыжкового полотна и прочности конструкции батута - по приложению А.

4.4 Оценка устойчивости и отсутствия скольжения - по приложению Б.

4.5 Оценка демпфирующих свойств прыжкового полотна - по ГОСТ Р 56466 (приложение В).

4.6 Оценка жесткости защитной крышки рамы и натяжной части батута - по приложению В.

4.7 По результатам проведения испытаний оформляют протокол или отчет.

Инструкция по применению должна содержать следующую информацию:

- описание сборки оборудования и регулировочных приспособлений;

- описание транспортирования и хранения оборудования;

- рекомендации изготовителя относительно размеров площадки, требуемой для установки оборудования;

- описание технического обслуживания оборудования;

- предупреждение о том, что оборудование следует использовать под контролем;

- предупреждение о том, что одновременно оборудование может быть использовано только одним пользователем.

Все батуты должны иметь следующую маркировку:

- наименование и товарный знак изготовителя;

- год изготовления;

- количество пользователей, на которое рассчитан батут;

- класс и типоразмер батута.

А.1 Сущность метода

В центре зоны (зон) прыжков прикладывают в течение (65 +/- 5) с статическую, направленную вниз вертикальную нагрузку в соответствии с таблицей А.1 и определяют значение смещения в виде процентной доли по отношению к высоте центра прыжкового полотна в исходном положении.

После снятия нагрузки на конструкции батута не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.

А.2 Устройство нагружения

Для нагружения используют испытательную плиту диаметром (200 +/- 5) мм и толщиной (10 +/- 1) мм. Радиус закругления нижних кромок испытательной плиты не менее 3 мм.

Устройство нагружения должно обеспечивать статическую вертикальную нагрузку. Значение испытательной нагрузки F_t определяют по таблице А.1.

А.3 Процедура

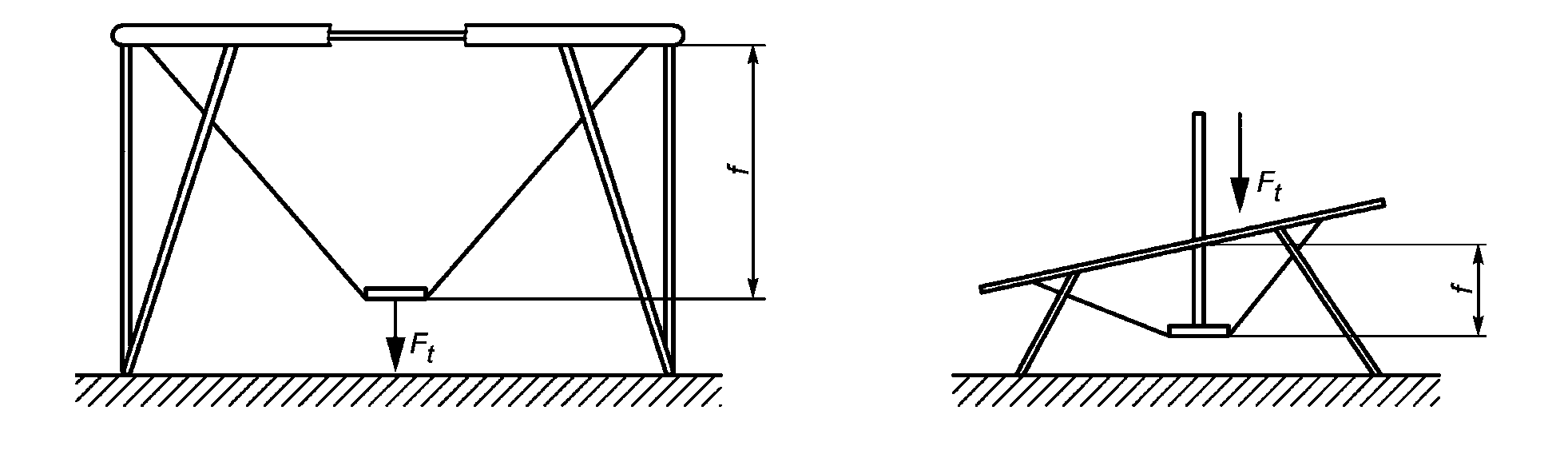

А.3.1 Испытательную нагрузку F_t прикладывают сверху в центре зоны (зон) прыжков, как показано на рисунке А.1, и выдерживают в течение (65 +/- 5) с.

А.3.2 После снятия испытательной нагрузки определяют значение смещения f в виде процентной доли по отношению к высоте центра прыжкового полотна в исходном положении.

После снятия нагрузки на конструкции батута не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей. Отсутствие вышеперечисленных повреждений свидетельствует о прочности конструкции батута.

Б.1 Сущность метода

К батуту прикладывают сосредоточенную горизонтальную нагрузку, равную 50% собственного веса, и перемещают его с помощью троса со скоростью 10 мм/с. Регистрируют опрокидывание, падение или скольжение батута.

Б.2 Аппаратура

Б.2.1 Тяговое приспособление - трос закрепляемый по углам батута.

Б.2.2 Алюминиевая плита со среднеарифметической высотой микронеровностей Ra от 0,4 до 0,8 мкм.

Б.3 Процедура

При наличии регулировки по высоте со стороны приложения нагрузки батут устанавливают на максимальную высоту, а с противоположной стороны - на минимальную высоту.

Батут устанавливают на алюминиевую плиту.

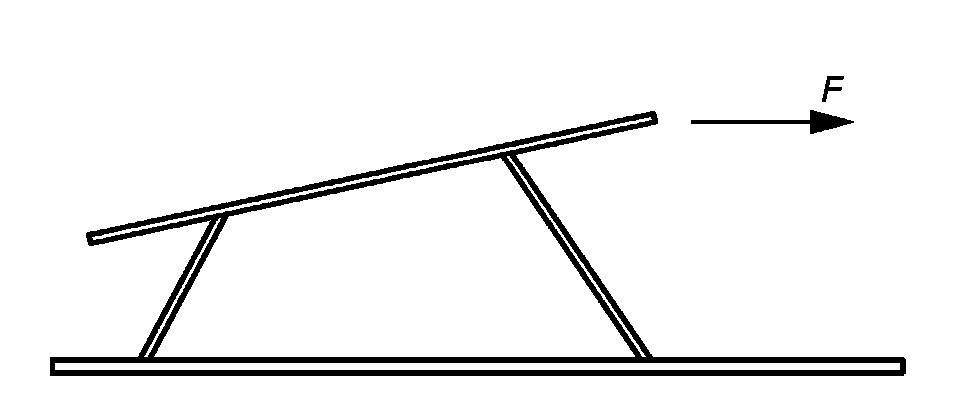

К передним углам батута прикрепляют трос. Сосредоточенную горизонтальную нагрузку F, значение которой составляет 50% собственного веса батута, прикладывают к середине троса со скоростью 10 мм/с, как показано на рисунке Б.1.

При проведении испытаний регистрируют каждое опрокидывание, падение или скольжение батута.

В.1 Сущность метода

К защитной крышке рамы и натяжной части прикладывают сосредоточенную вертикальную нагрузку, равную (950 +/- 30) Н, в течение (65 +/- 5) с.

Во время приложения нагрузки визуальным путем устанавливают, оседает ли защитная крышка.

В.2 Устройство нагружения

Для нагружения используют испытательную плиту диаметром (200 +/- 5) мм и толщиной (10 +/- 1) мм. Радиус закругления нижних кромок плиты не менее 3 мм.

Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку F, равную (950 +/- 30) Н, в течение (65 +/- 5) с.

В.3 Проведение испытаний

Испытания проводят в углу батута, как показано на рисунке В.1.

Испытательную плиту кладут в месте соединения прыжкового полотна и рамы, и к ней в течение (65 +/- 5) с прикладывают сосредоточенную вертикальную нагрузку, равную (950 +/- 30) Н.

Во время проведения испытаний визуальным путем регистрируют оседание задней крышки.
