1 РАЗРАБОТАН Акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (АО "РНИИ "Электронстандарт")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Изделия электронной техники, материалы и оборудование"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 марта 2017 г. N 91-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые пьезоэлектрические приборы: резонаторы, фильтры и генераторы, предназначенные для применения в радиоэлектронной аппаратуре, и устанавливает их классификацию и систему условных обозначений.

Настоящий стандарт предназначен для применения предприятиями, организациями и другими субъектами научной и хозяйственной деятельности независимо от форм собственности и подчинения, а также федеральными органами исполнительной власти Российской Федерации, участвующими в разработке, производстве, эксплуатации пьезоэлектрических приборов в соответствии с действующим законодательством.

Приборы пьезоэлектрические подразделяются на следующие виды:

- резонаторы;

- фильтры;

- генераторы.

3.1 Пьезоэлектрические резонаторы подразделяют по следующим классификационным признакам:

- по виду пьезоэлектрического материала;

- по виду выводов корпуса;

- по виду материала корпуса;

- по виду внутреннего наполнения объема;

- по назначению;

- по условиям эксплуатации;

- по виду колебаний;

- по типу корпуса;

- по частоте и другим электрическим параметрам.

3.2 По виду пьезоэлектрического материала резонаторы делятся на кристаллические и керамические.

3.3 По виду выводов корпуса резонатора различают штырьковые (проволочные) и контактные площадки для поверхностного монтажа.

3.4 По виду внутреннего наполнения объема резонаторы подразделяют на вакуумные и герметизированные.

3.5 По виду материала корпуса резонаторы подразделяют на:

- металлические;

- стеклянные;

- керамические.

3.6 По назначению резонаторы подразделяют на следующие виды:

- генераторные:

- резонаторы общего применения;

- резонаторы для управляемых и термокомпенсированных генераторов;

- резонаторы с внутренним термостатированием;

- резонаторы с внешним термостатированием;

- прецизионные резонаторы;

- фильтровые;

- резонаторы-датчики.

3.7 Условия эксплуатации пьезоэлектрических резонаторов определяются следующими воздействующими факторами:

- температурным диапазоном;

- механическими;

- климатическими;

- специальными факторами воздействия внешней среды.

3.8 Для кристаллических резонаторов выделяют следующие виды колебаний:

- колебания изгиба;

- кручения;

- продольные колебания;

- сдвиг по контуру;

- сдвиг по толщине.

Для керамических резонаторов выделяют следующие виды колебаний:

- радиальные колебания;

- колебания сдвига по толщине.

3.9 Полное условное обозначение, присваиваемое конкретным резонаторам, должно состоять из следующих элементов:

1 - буква Р, обозначающая принадлежность прибора к группе пьезоэлектрических резонаторов;

2 - буквенное обозначение материала пьезоэлектрика:

К - кварц;

Та - танталат лития;

Нл - ниобат лития;

Кв - калий виннокислый;

Б - берлинит;

Тб - тетраборат лития;

Лг - лангасит;

ПК - керамический пьезоэлектрик;

3 - число, обозначающее регистрационный номер типа резонатора;

4 - сочетание двух или трех букв, обозначающих вариант корпуса резонатора.

Примечание - Четвертый элемент вводится только при наличии нескольких вариантов типа корпуса при одном регистрационном номере типа резонатора;

5 - число, обозначающее класс точности настройки резонатора, в соответствии с таблицей А.1 (приложение А);

6 - буква, обозначающая интервал рабочих температур резонатора, в соответствии с таблицей А.2 (приложение А);

7 - буква, обозначающая класс максимального относительного изменения рабочей частоты резонатора в интервале рабочих температур, в соответствии с таблицей А.3 (приложение А);

8 - число, обозначающее номинальную частоту (или шифр частоты) резонатора, и буква, обозначающая единицу измерения частоты:

К - для резонаторов, работающих на колебаниях первого порядка, кГц;

М - для резонаторов, работающих на колебаниях высшего порядка, МГц.

При указании шифра частоты единица измерения не указывается. Для сдвоенных резонаторов частоту записывают в виде арифметической дроби, например 105/106К;

9 - число, обозначающее величину нагрузочной емкости, и единица ее измерения.

Значение нагрузочной емкости при настройке и применении должно соответствовать одному из значений следующего ряда: 10, 12, 15, 20, 30, 80, 100 пФ.

Допускаемое отклонение нагрузочной емкости не должно обусловливать отклонение частоты свыше 10% от допускаемого отклонения частоты или 1% от номинального значения нагрузочной емкости в зависимости от того, какое из этих значений меньше;

10 - буква, обозначающая климатическое исполнение резонатора. Предусматриваются два варианта исполнения для различных климатических районов: для эксплуатации во всех климатических районах, кроме Антарктиды, включая районы с тропическим климатом (все климатическое исполнение), обозначается буквой В; для эксплуатации только в районах с холодным и умеренным климатом (обычное исполнение У, ХЛ) - без указания обозначения.

3.10 В условном обозначении следует ставить дефис между следующими элементами обозначения: перед числом, обозначающим номинальную частоту, после единицы измерения частоты. Допускается ставить дефис между условными обозначениями различных параметров резонатора.

3.11 Допускается сокращение условного обозначения. Сокращенное обозначение должно включать в себя 1, 2, 3, 8 и при необходимости - 4.

3.12 После условного обозначения резонатора указывают номер технических условий резонатора.

3.13 Примеры условных обозначений резонаторов.

3.13.1 Кварцевый резонатор с регистрационным номером типа 114 на номинальную частоту 11 МГц, работающий на основной гармонике, все остальные параметры однозначно заданы в ТУ на изделие.

3.13.2 Кварцевый резонатор с регистрационным номером типа 16 с точностью настройки +/- 10·10^-6, предназначенный для работы в интервале рабочих температур от -60 до +85 °C, с максимальным относительным изменением рабочей частоты +/- 25·10^-6 на номинальную частоту 5 МГц, работающий на основной гармонике, в исполнении для всех климатических районов (кроме Антарктиды), включая районы с тропическим климатом.

3.13.3 Кварцевый резонатор с регистрационным номером типа 115 на номинальную частоту 5 МГц, работающий на третьей гармонике. Резонатор имеет несколько вариантов исполнения, которые отличаются между собой тремя параметрами, условно обозначенные буквами и цифрами "А", "2" и "1". Расшифровка условных обозначений этих параметров (вариантов исполнения) приводится в ТУ на изделие. Все остальные параметры однозначно заданы в ТУ на изделие.

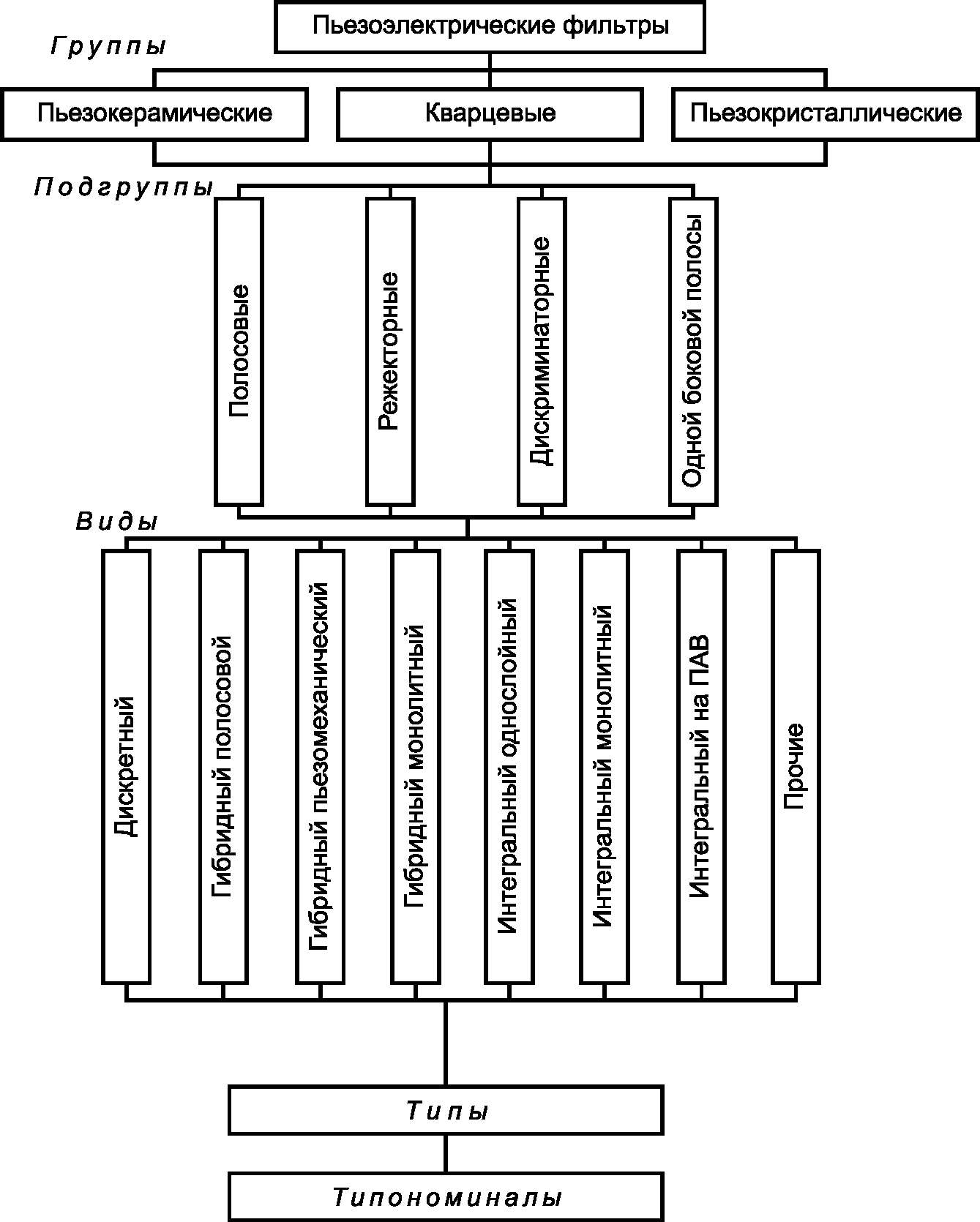

4.1 Классификация пьезоэлектрических фильтров должна соответствовать приведенной на рисунке 1.

4.2 По материалу вибратора фильтры подразделяют на группы:

1 - пьезокерамические;

2 - кварцевые;

3 - пьезокристаллические.

4.3 По функциональному назначению фильтры подразделяют на подгруппы:

П - полосовые (полосно-пропускающие);

Р - режекторные (полосно-задерживающие);

Д - дискриминаторные;

О - одной боковой полосы.

4.4 По конструктивно-технологическому исполнению фильтры подразделяют на виды в соответствии с таблицей 1.

4.5 Полное условное обозначение, присваиваемое конкретным фильтрам, должно состоять из следующих элементов:

1 - буквенное сочетание ФП, обозначающее принадлежность прибора к группе пьезоэлектрических фильтров;

2 - число, обозначающее материал вибратора фильтра в соответствии с 4.2;

3 - буквенное обозначение функционального назначения фильтра в соответствии с 4.3;

4 - число, обозначающее конструктивно-технологическое исполнение фильтра в соответствии с таблицей 1;

5 - число, обозначающее регистрационный номер типа фильтра;

6 - число, обозначающее номинальную частоту или шифр номинальной частоты фильтра, и буквенное обозначение единицы измерения частоты:

К - кГц;

М - МГц;

7 - число, обозначающее ширину полосы в Гц, кГц, процентах.

4.6 В полном условном обозначении фильтра следует ставить дефис после первых четырех элементов перед регистрационным номером фильтра, после регистрационного номера, после номинальной частоты с единицей измерения.

4.7 После условного обозначения фильтра указывают номер технических условий этого генератора.

4.8 Допускается сокращение полного условного обозначения. Сокращенное обозначение должно включать в себя первые пять элементов полного условного обозначения.

4.9 Допускается в сокращенном обозначении фильтра указывать после пятого элемента через дефис обозначение типономинала и через точку дополнительный номер типономинала.

4.10 Примеры полных условных обозначений фильтров

4.10.1 Фильтр кварцевый, полосовой, дискретный, с регистрационным номером типа 7, на номинальную частоту 400 кГц, с полосой пропускания 200 Гц (0,05%).

4.10.2 Фильтр пьезокерамический, полосовой, гибридный пьезомеханический с регистрационным номером типа 17 на номинальную частоту 0,465 МГц, с полосой пропускания 5,5 кГц.

4.10.3 Фильтр кварцевый, режекторный, дискретный с регистрационным номером типа 4 на номинальную частоту 10 кГц с полосой задержания 1,5 Гц.

4.10.4 Фильтр кварцевый, полосовой, гибридный монолитный с регистрационным номером типа 3 на номинальную частоту 5 МГц с полосой пропускания 10 Гц.

4.11 Примеры сокращенных обозначений фильтров:

Фильтр кварцевый, полосовой, интегральный монолитный с регистрационным номером типа 42 с порядковым номером типономинала 3 и дополнительным номером типономинала 45.

5.1 Пьезоэлектрические генераторы подразделяют на группы и им присваивают буквенные обозначения в соответствии с таблицей 2.

5.2 Полное условное обозначение, присваиваемое конкретным генераторам, должно состоять из следующих элементов:

1 - буква Г, обозначающая принадлежность прибора к группе кварцевых генераторов;

2 - буква К, обозначающая материал пьезоэлектрика, из которого сделан вибратор, - кварц;

3 - число, обозначающее регистрационный номер типа генератора;

4 - буквенное обозначение функциональной особенности генератора в соответствии с таблицей 2;

5 - буква или цифра или сочетания букв и цифр, обозначающие вариант конструктивного исполнения генератора данного типа;

6 - число, обозначающее класс точности настройки генератора в соответствии с таблицей Б.1 (приложение Б) для всех генераторов, кроме термокомпенсированных;

7 - буквенное обозначение интервала рабочих температур в соответствии с таблицей Б.2 (приложение Б);

8 - буквенное обозначение температурной нестабильности частоты генератора в интервале рабочих температур в соответствии с таблицей Б.3 (приложение Б);

9 - число, обозначающее частоту (или шифр частоты), и буквенное обозначение единицы измерения частоты:

К - кГц;

М - МГц;

10 - буквенное обозначение климатического исполнения генератора. Предусматриваются два варианта исполнения для различных климатических районов:

В - для всеклиматического исполнения генератора; без указания обозначения - обычное исполнение (У, ХЛ).

5.3 В полном условном обозначении следует ставить дефис: после обозначения функциональной особенности генератора, перед числом точности настройки, перед частотой генератора и перед буквой "В", если она есть.

5.4 После условного обозначения генератора указывают номер технических условий этого генератора.

5.5 Допускается сокращение полного условного обозначения. Сокращенное условное обозначение используется в случае, если все необходимые для заказа данные однозначно определены в технических условиях на этот генератор. Сокращенное условное обозначение должно включать первые четыре элемента полного условного обозначения и частоту генератора с единицей измерения.

5.6 Примеры полных условных обозначений генераторов

5.6.1 Термокомпенсированный кварцевый генератор с регистрационным номером типа 12 с точностью настройки +/- 5·10^-6, предназначенный для работы в интервале рабочих температур от -60 до +85 °C, с температурной нестабильностью частоты в заданном интервале температур +/- 5·10^-6 и номинальной частотой 5 МГц всеклиматического исполнения.

5.6.2 Простой кварцевый генератор с регистрационным номером типа 28, исполнение ММ, с точностью настройки +/- 10·10^-6, предназначенный для работы в интервале рабочих температур от -60 до +70 °C, с температурной нестабильностью частоты в заданном интервале температур +/- 10·10^-6 и номинальной частотой 35 МГц обычного климатического исполнения.

5.7 Примеры сокращенных условных обозначений генераторов:

управляемый напряжением кварцевый генератор с регистрационным номером типа 17, номинальной частотой 5 МГц, точностью настройки, температурной нестабильностью в интервале рабочих температур и климатического исполнения, однозначно указанными в технических условиях на изделие.
