НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛИТКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ
Aluminium alloy ingots. Terms and definitions of defects
ГОСТ Р 57126-2016
ОКС 77.150.10
Дата введения
1 августа 2017 года
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский институт легких сплавов" (ОАО "ВИЛС") и ООО "Интермикс Мет"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. N 1332-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Стандартизированные термины с определениями и эскизы дефектов приведены в таблице 1.
Для каждого понятия установлен один стандартизованный термин.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и немецком (de) языках.
Фотографии дефектов приведены в приложении А.
Настоящий стандарт устанавливает термины и определения внутренних и поверхностных дефектов в слитках из алюминиевых сплавов.
Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и/или использующих результаты этих работ.
Термин | Определение | Эскиз |
1 Трещины | ||
1.1 Слитки круглого сплошного и полого сечения | ||

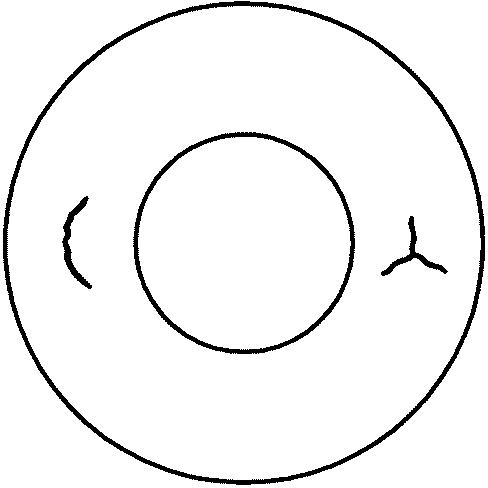

de Inner riss in hohlen rundblock en Internal crack in hollow casting | Внутренний дефект, представляющий собой разрыв металла, расположенный в середине стенки слитка в зоне подачи металла |  |

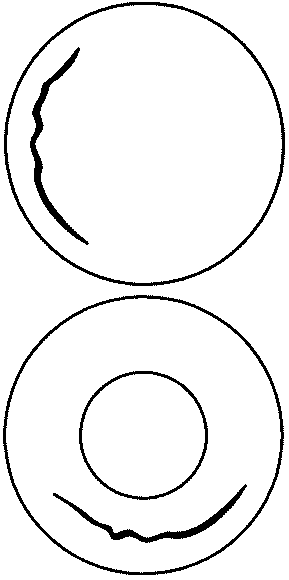

de Kreisend riss en Circular crack | Внутренний дефект, представляющий собой разрыв металла, расположенный по образующей слитка перпендикулярно направлению отливки слитка |  |

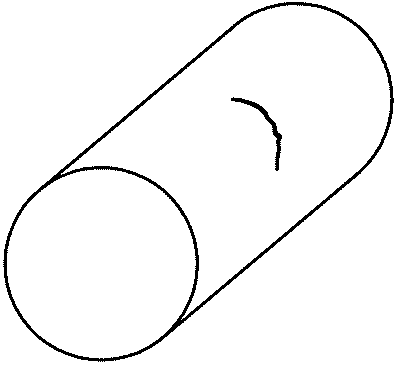

de Querriss en Cross crack | Дефект, представляющий собой разрыв металла в направлении, перпендикулярном к оси слитка |  |

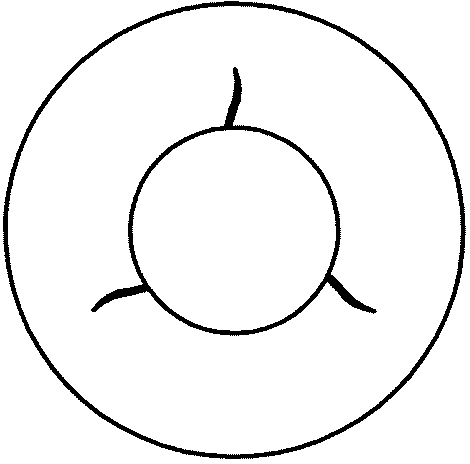

de Radial riss in hohlen rundblock en Radial crack in hollow ingot | Дефект, представляющий собой разрыв металла от внутренней поверхности слитка к наружной |  |

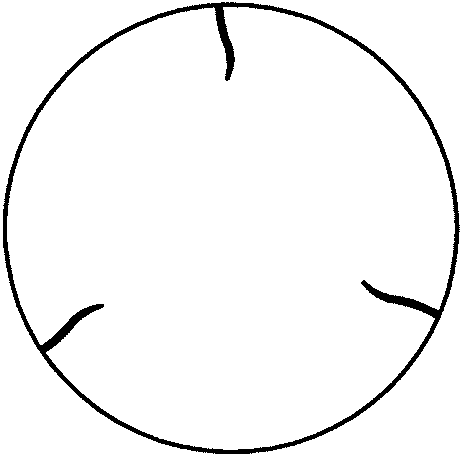

de Radial riss in dicht vollblock en Radial crack in billet | Дефект, представляющий собой разрыв металла от наружной поверхности к центру слитка |  |
de Zentral riss en Internal crack | Внутренний дефект, представляющий собой разрыв металла в диаметральной плоскости в центре |  |
1.2 Слитки плоского сечения | ||

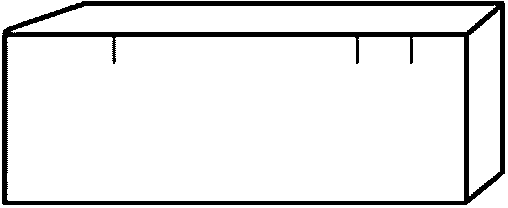

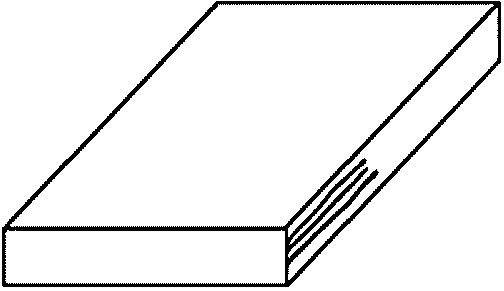

de Seitenriss en Edge crack | Наружный дефект, представляющий собой разрыв металла по узкой стороне слитка |  |

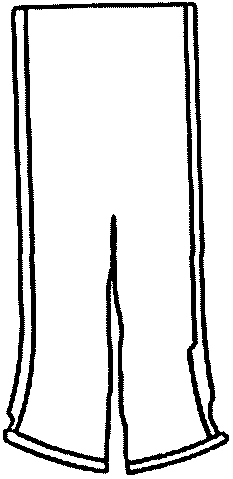

de Grundriss en Butt crack | Наружный дефект, представляющий собой разрыв металла по широкой стороне слитка со стороны донника |  |

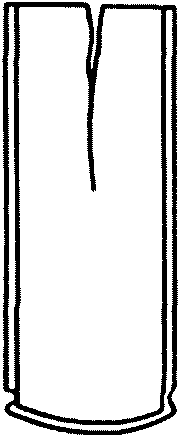

de Kopfriss en Ingot head crack | Наружный дефект, представляющий собой разрыв металла по широкой стороне слитка со стороны литника |  |

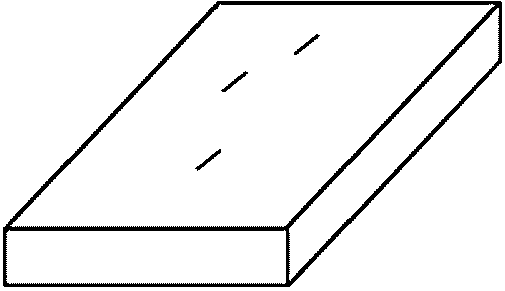

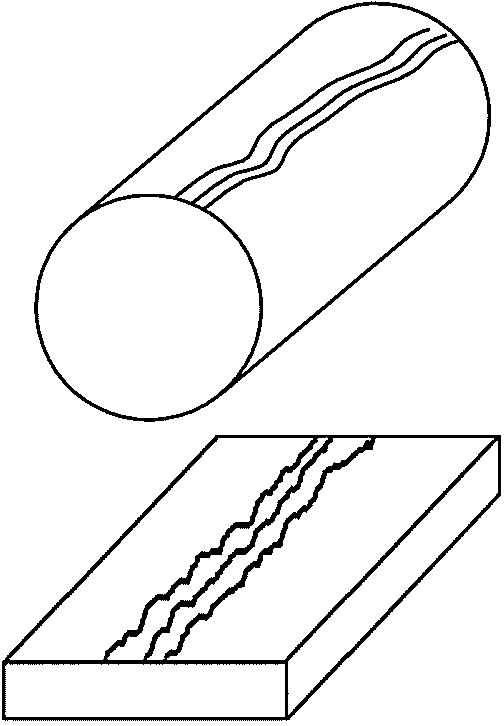

de Oberflachenriss en Shallow seam | Дефект по широкой стороне слитка в виде местных разрывов металла в направлении литья |  |
2 Поверхностные дефекты | ||
de Wulst en Split flanges | Дефект по широкой грани слитка в виде деформированной оксидной плены различного размера |  |
de Einbindung en Turnings | Дефект по широкой грани слитка в виде толстой окисной плены |  |

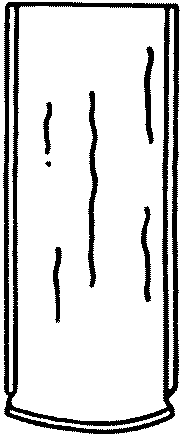

de Schramme en Guide marks | Дефект в виде продольного рубца на поверхности слитка, образующийся вдоль слитка по направлению отливки |  |

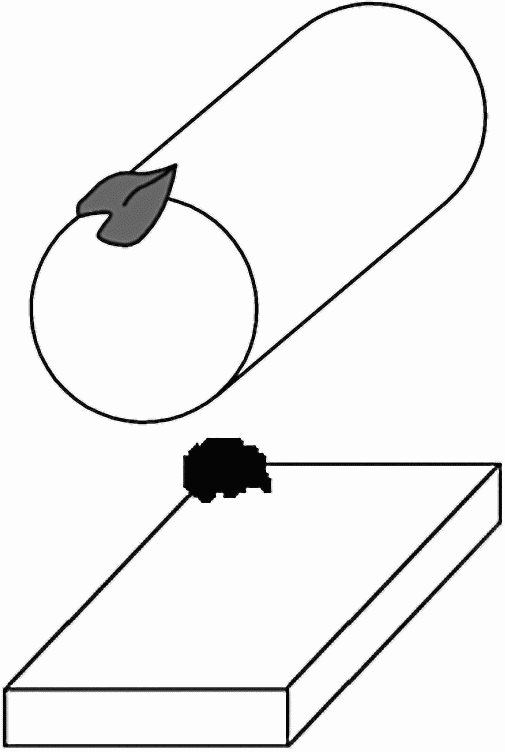

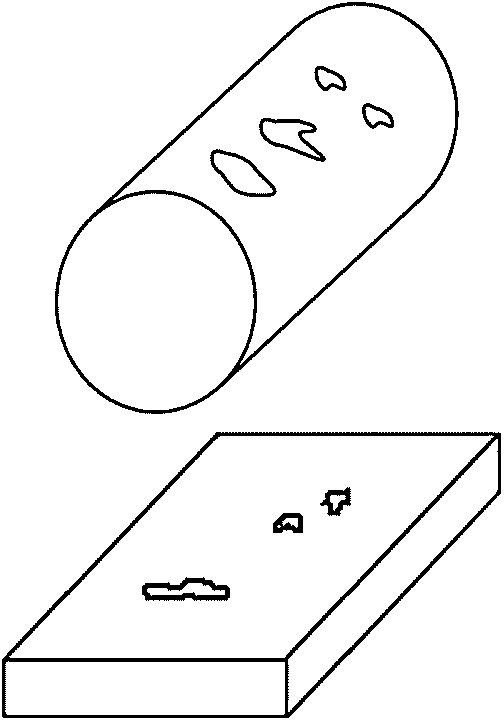

de Liquation auswuchs en Liquation beads | Дефект слитка, представляющий собой выпуклости, состоящие из легкоплавких составляющих расплава |  |
de Kaltfluss en Cold shuts | Дефекты, уходящие в глубину слитка в виде сдвоенной окисной плены, на поверхности слитка выглядят в виде группы чередующихся продольных углублений и выступов |  |

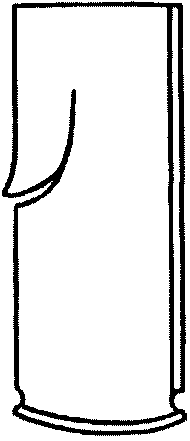

de Meerenge schmelzflusse en Spill melt | Дефект в виде застывшего металла, образовавшийся в результате прорыва жидкого металла через разрыв в поверхностной корке слитка |  |

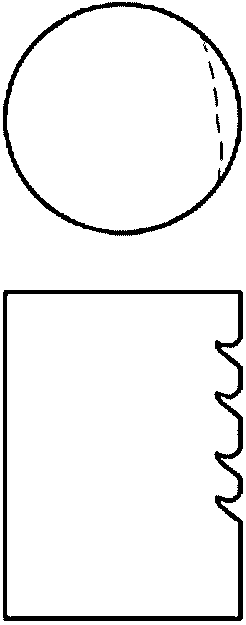

de Kluft en Fissure | Дефект в виде раскрытого разрыва, расположенного поперек или под углом к направлению отливки слитка |  |
de Langslaufig runzel en Folds longitudinal | Дефект по узкой грани в виде углублений по длине слитка |  |
de Haarrisses en Hairline cracks | Дефект по широкой грани слитка в виде подкорковой трещины, идущей по границам зерна |  |

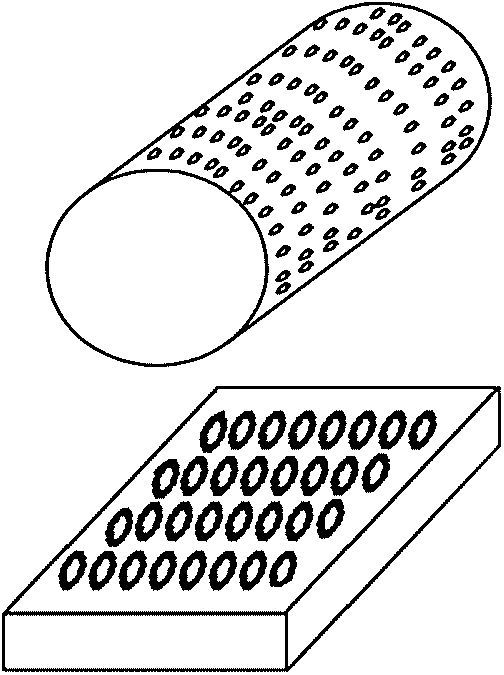

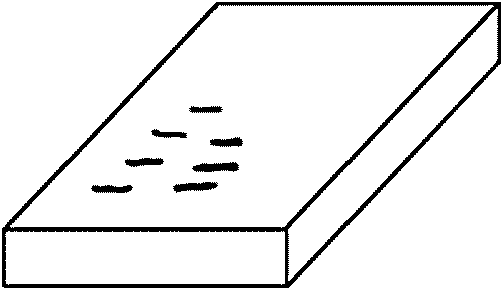

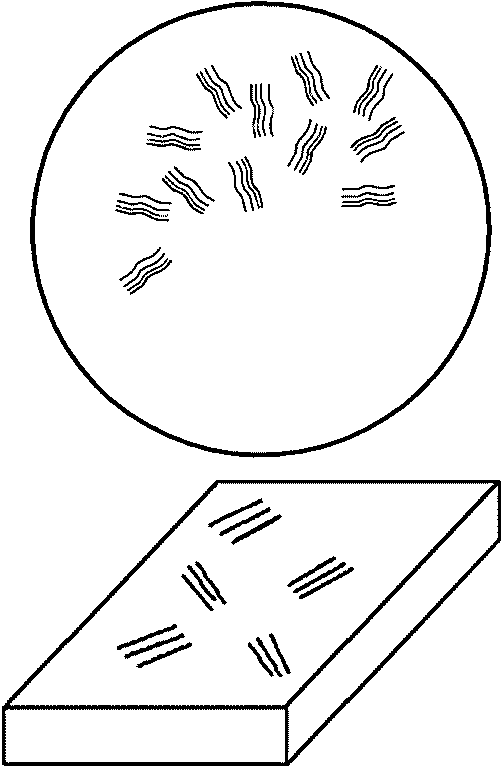

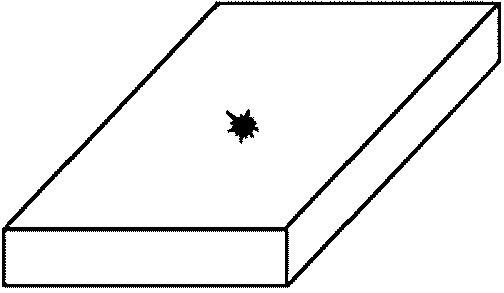

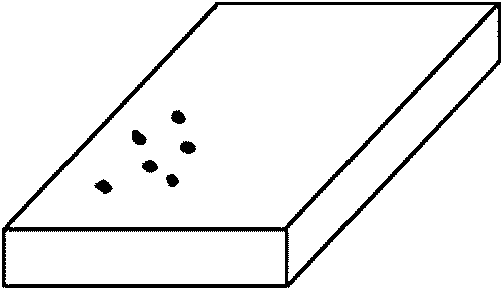

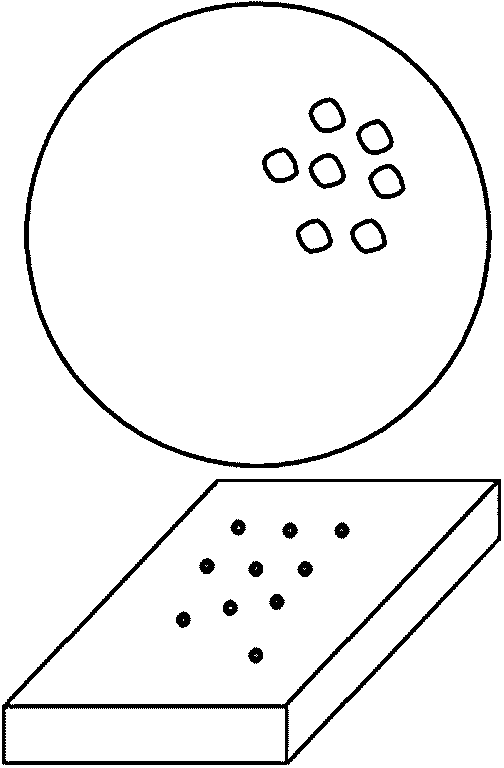

de Punktformige vertiefung en Hollow points | Дефект в виде раковин с оксидными пленами, распределенный колониями на отдельных участках по широкой грани слитка |  |
de Schuelpe en Veining | Дефект по широкой грани слитка в виде складок и углублений по оси литья слитка |  |
3 Дефекты геометрии | ||

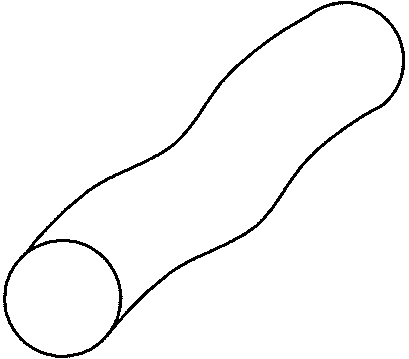

de Blockwelligkeit en Undulation of casting | Дефект слитка в виде волнообразной кривой, появляющийся по всей длине поверхности слитка и сходный с синусоидой (с определенной частотой и амплитудой) |  |

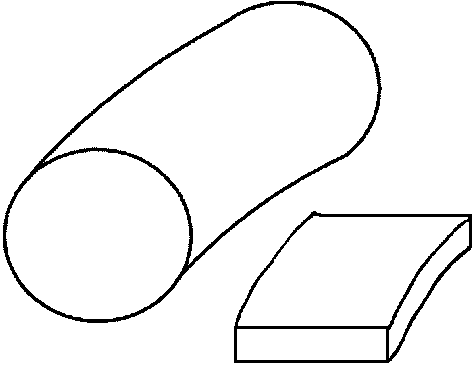

de Block kruemmung en Longitudinal bow of casting | Дефект в виде изгиба как по всей длине слитка, так и на его отдельном участке |  |

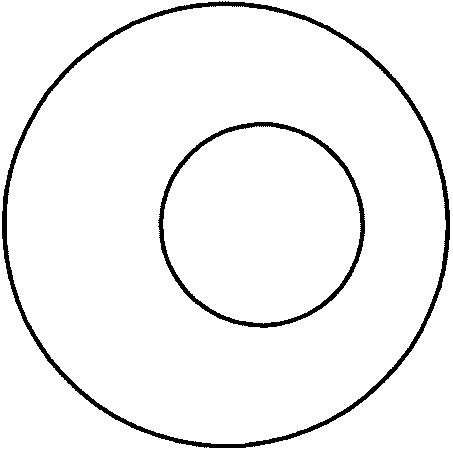

de Abweichungen der wanddicke in hohl rundblock en Wall thickness deviation of hollow casting | Дефект по толщине стенки слитка в диаметральном направлении. Разность между максимальной и минимальной толщиной стенки полой заготовки в одном сечении (следы необработанной поверхности) |  |
4 Дефекты макроструктуры | ||

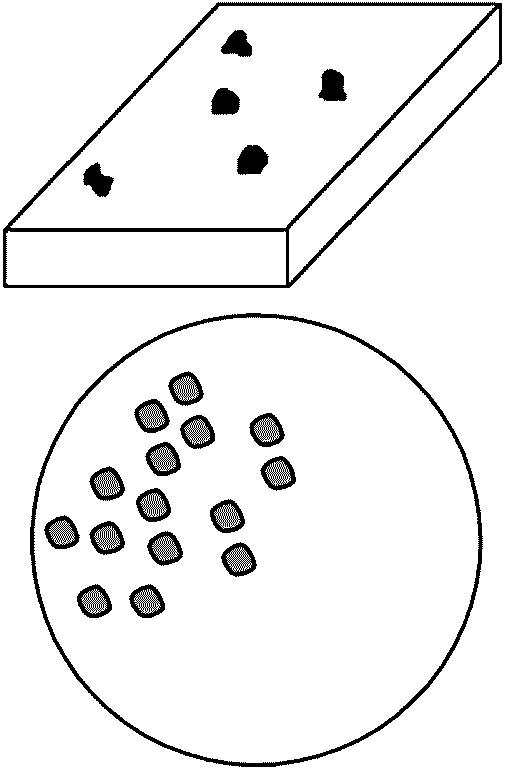

de Nichtmetallische einschluesse en Nonmetallic inclusions | Дефект в виде единичных или множественных скоплений частиц, представляющих собой пленки окислов алюминия или шпинели и имеющих в изломе цвет от светло-желтого до темного |  |
de Intermetallische verbindungen en Intermetalliecs | Дефект в виде кристаллов тугоплавких химических соединений легирующих компонентов или примесей с алюминием, имеющих игольчатую, пластинчатую или многогранную форму |  |

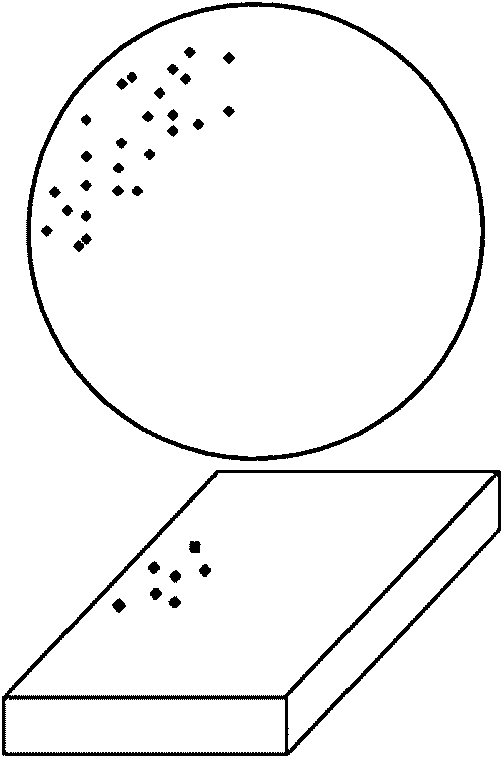

de Porositaet en Porosity | Дефект внутреннего строения слитка, представляющий собой точечную несплошность |  |

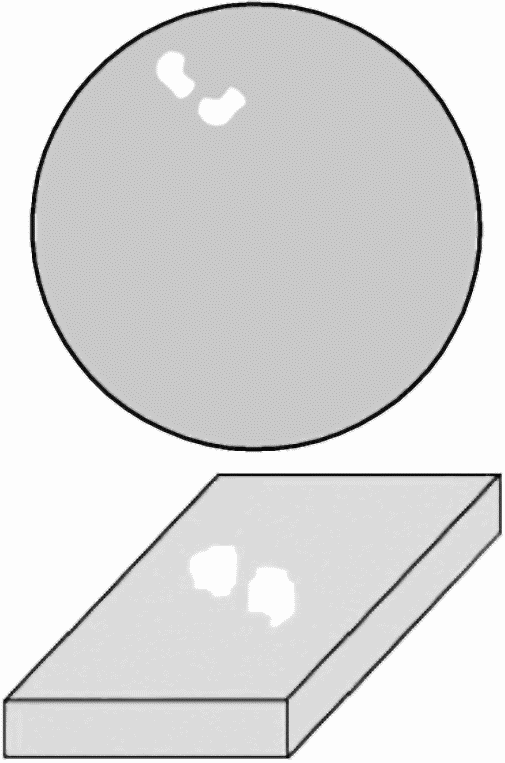

de Helle kristalle en Light-toned crystals | Дефект внутреннего строения слитка в виде более светлых пятен относительно основного поля макроструктуры |  |
de Facherartige struktur en Columnar structure | Дефект внутреннего строения слитка, представляющий собой разновидность столбчатых кристаллов |  |

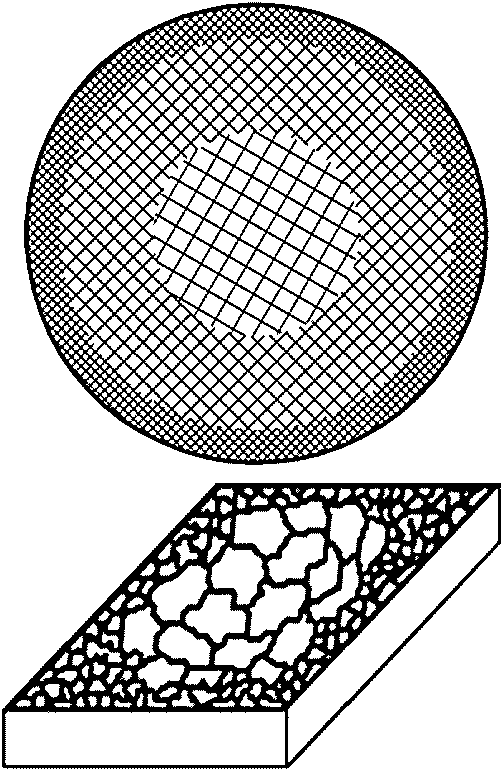

de Heterogen struktur en Inhomogeneous structure | Дефект внутреннего строения слитка, представляющий собой структуру с участками разной зернистости |  |
включения неметаллические | |
волнистость слитка | |
выступы | |
завертыши | |
интерметаллиды | |
кривизна слитка | |
надир | |
наплывы ликвационные | |
неслитины | |
пористость | |
пролив расплава | |
разностенность полого слитка | |
рванина | |
светловины | |
складки продольные | |
структура веерная | |
структура неоднородная | |
трещина боковая | |
трещина внутренняя в полом слитке | |
трещина волосовидная | |
трещина донная | |
трещина круговая | |
трещина литниковая | |
трещина поверхностная | |
трещина поперечная | |
трещина радиальная в полом слитке | |
трещина радиальная в сплошном круглом слитке | |
трещина центральная | |
углубления точечные | |
ужимина |
(справочное)
Фотографии дефектов слитков приведены на рисунках А.1 - А.30.

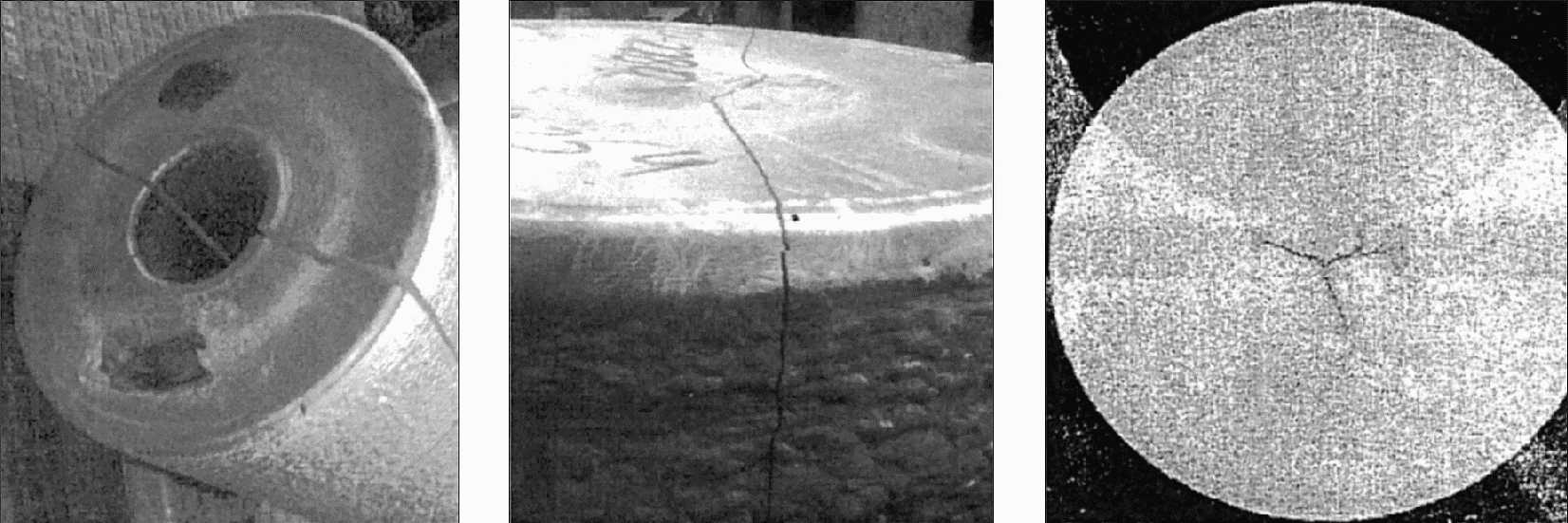

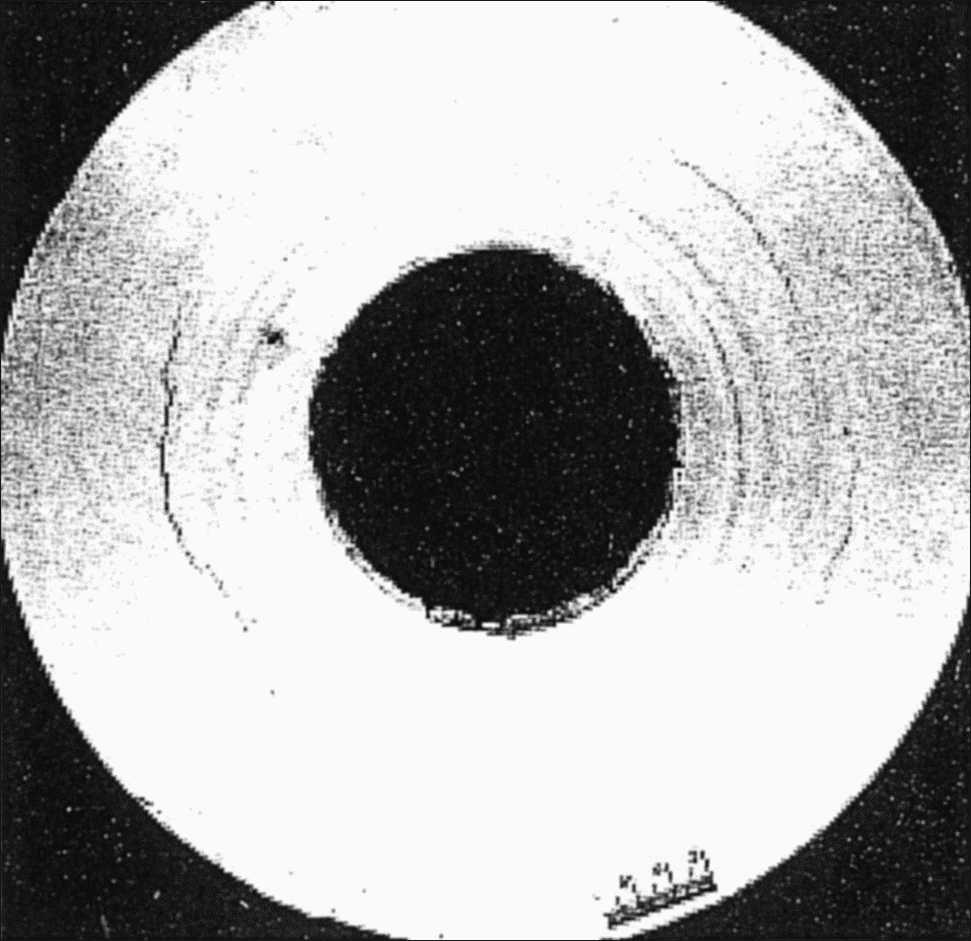

Рисунок А.1 - Трещина внутренняя

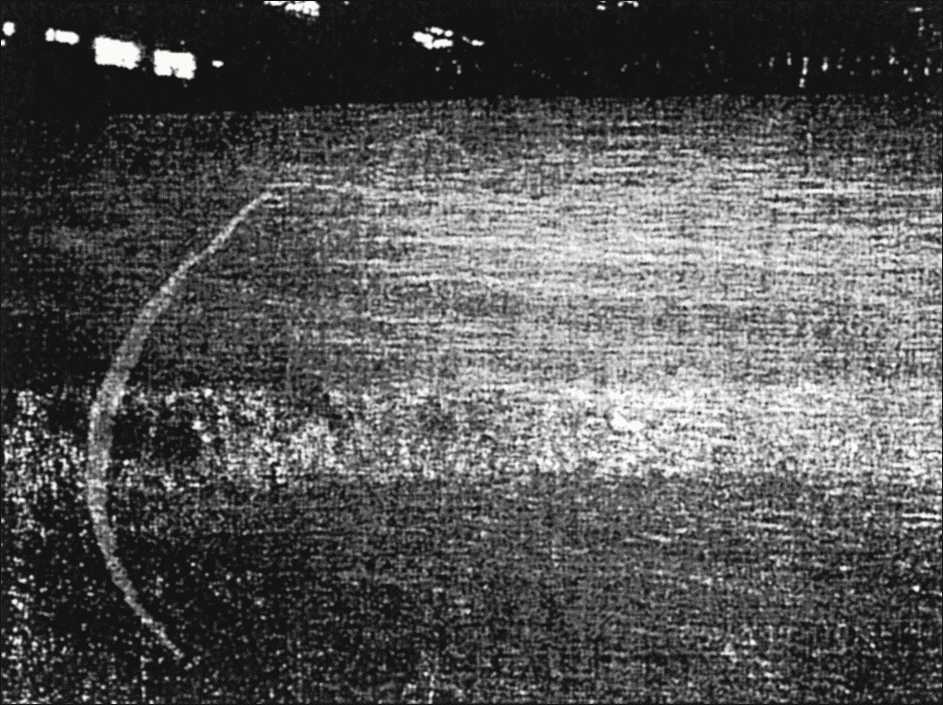

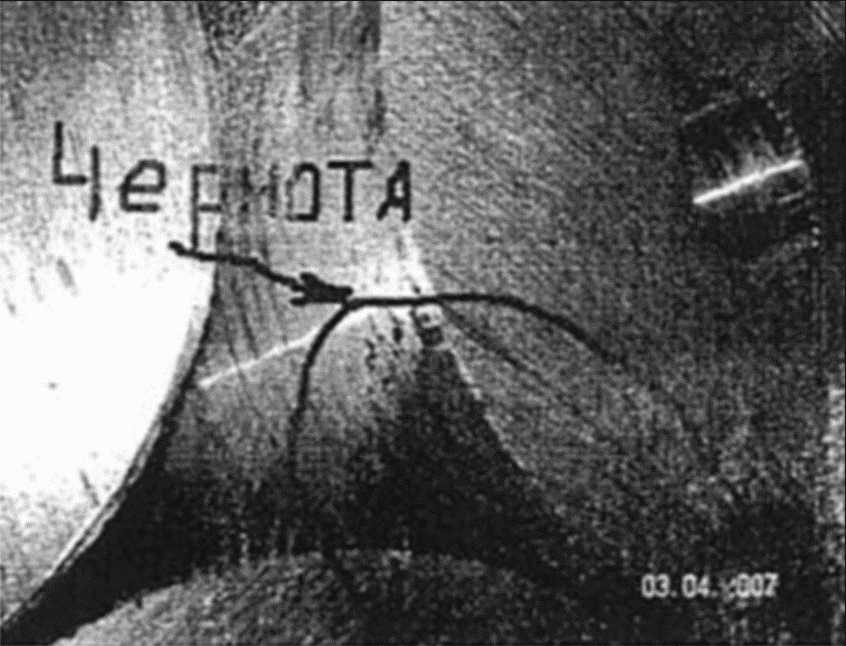

Рисунок А.2 - Трещина круговая
Рисунок А.3 - Трещина поперечная

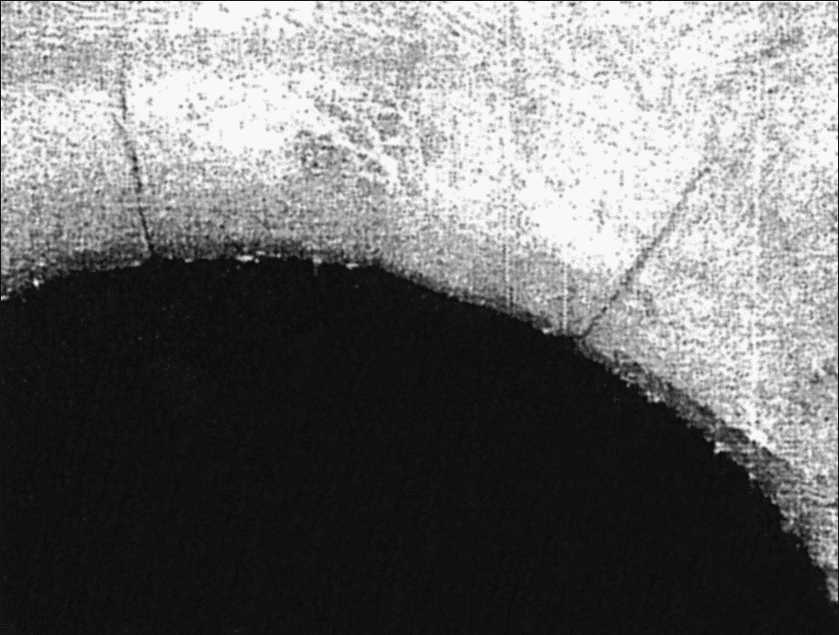

Рисунок А.4 - Трещина радиальная в полом слитке
Рисунок А.5 - Трещина радиальная в сплошном круглом слитке
Рисунок А.6 - Трещина центральная
Рисунок А.7 - Трещина боковая

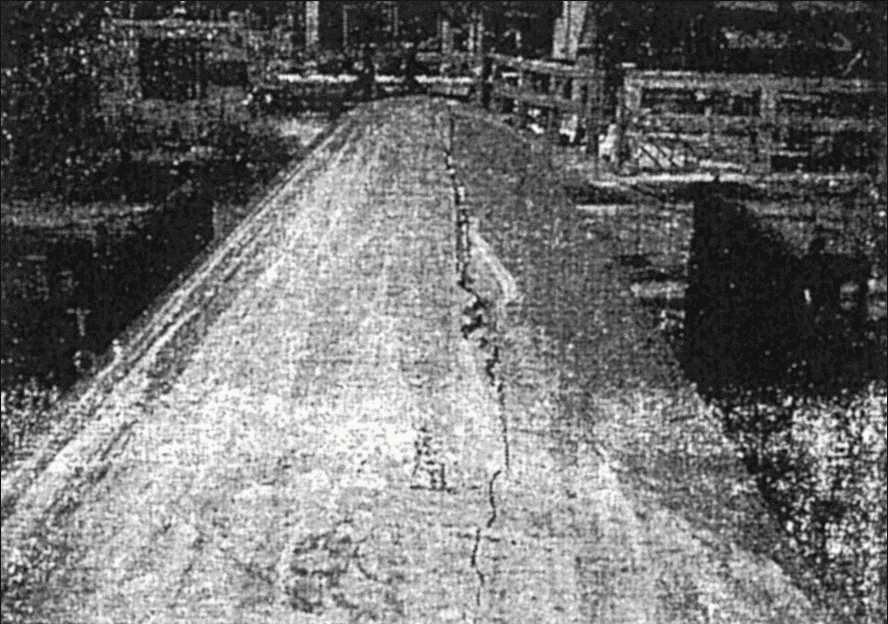

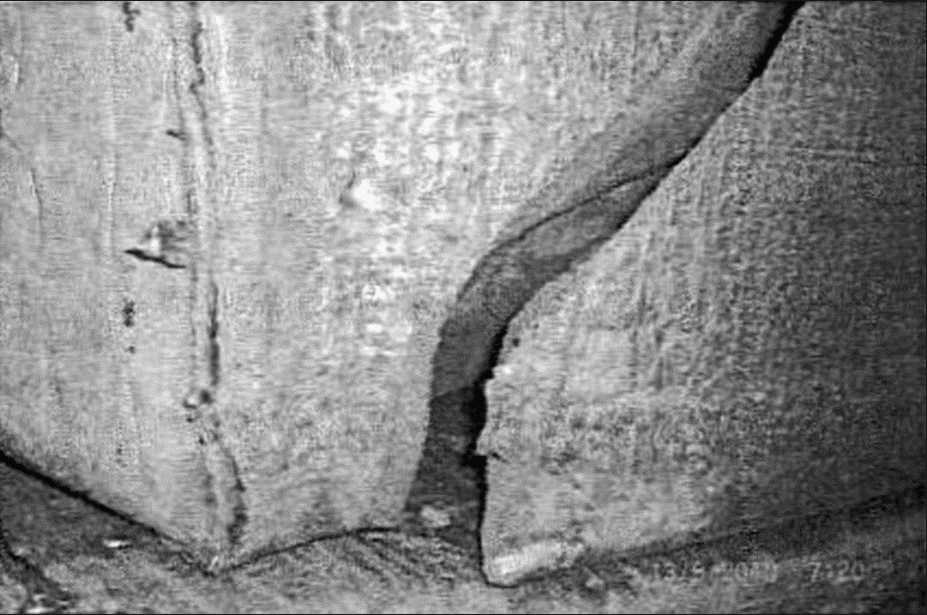

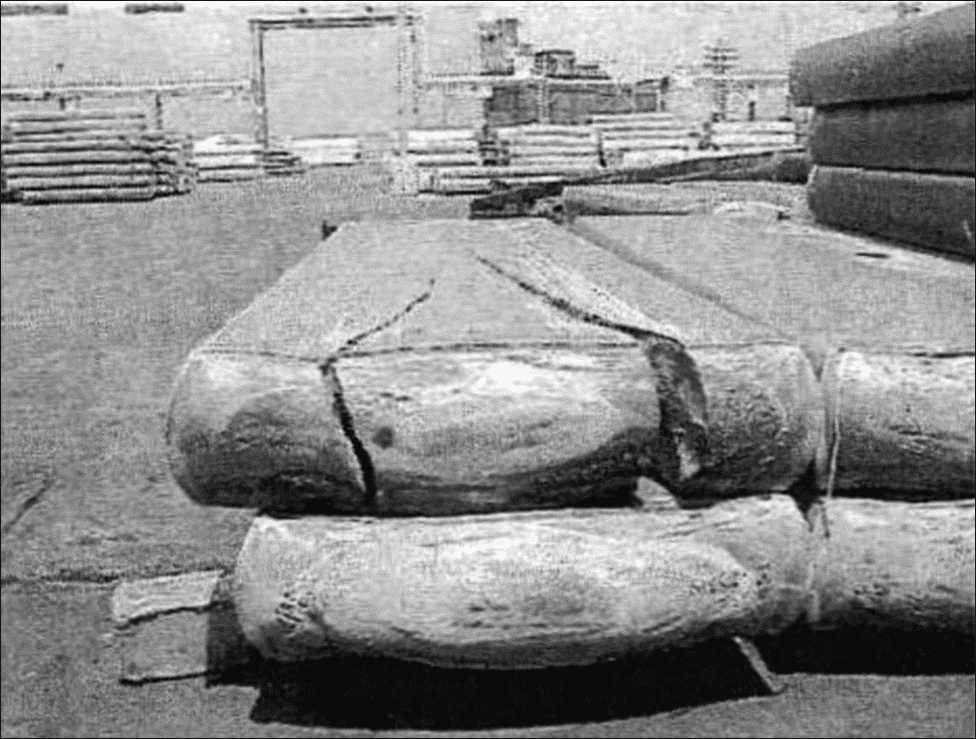

Рисунок А.8 - Трещина донная
Рисунок А.9 - Трещина литниковая

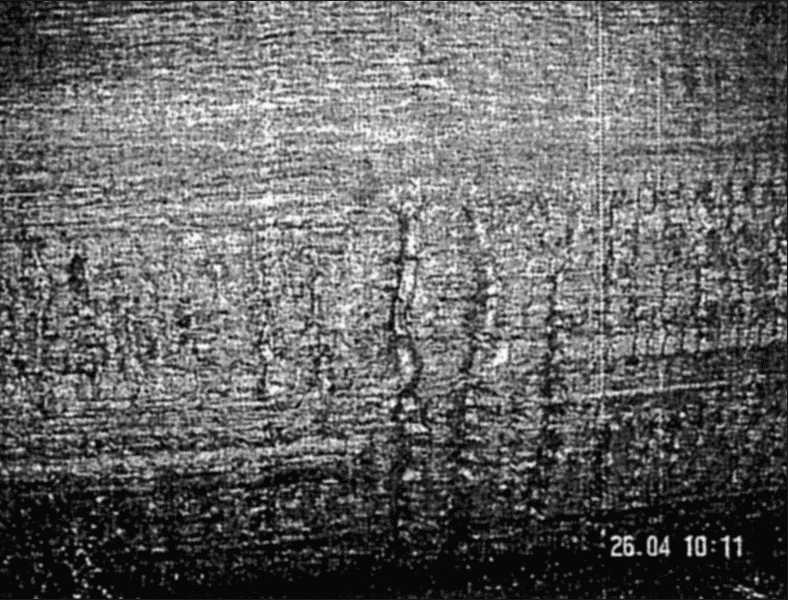

Рисунок А.10 - Трещина поверхностная

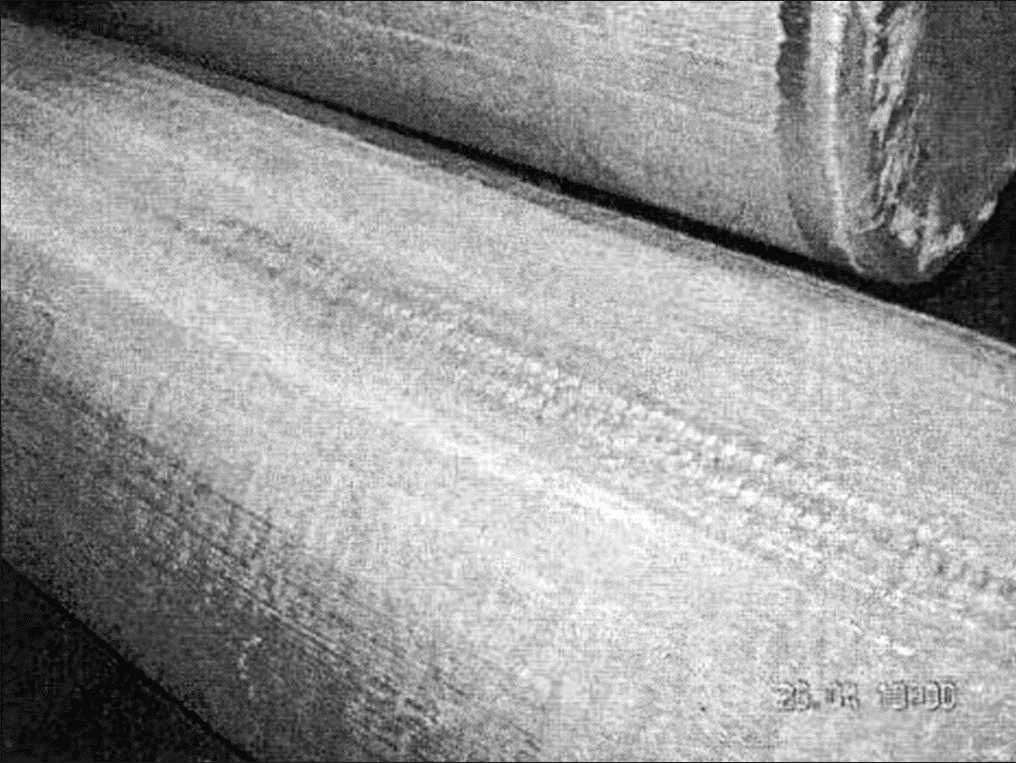

Рисунок А.11 - Выступы

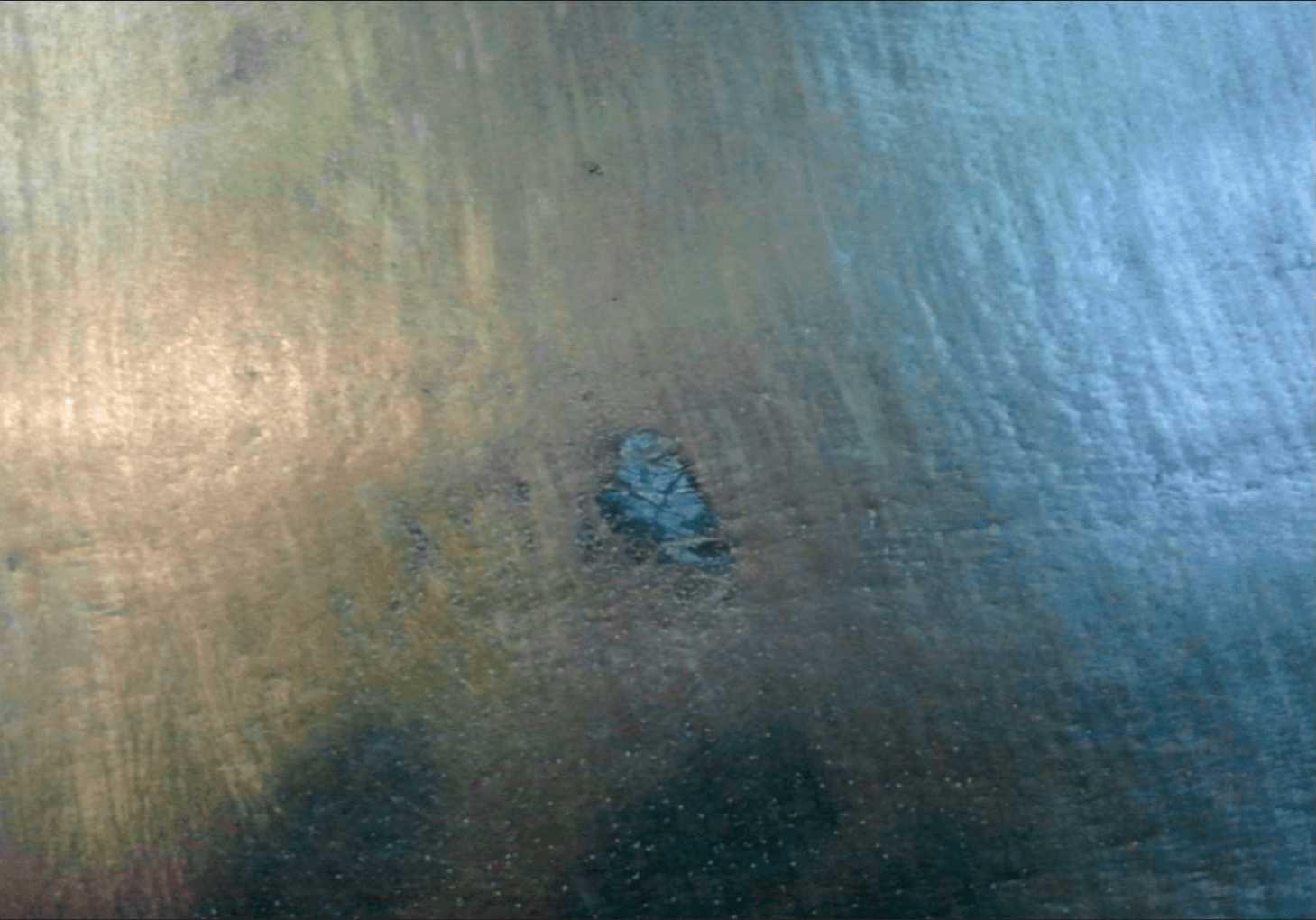

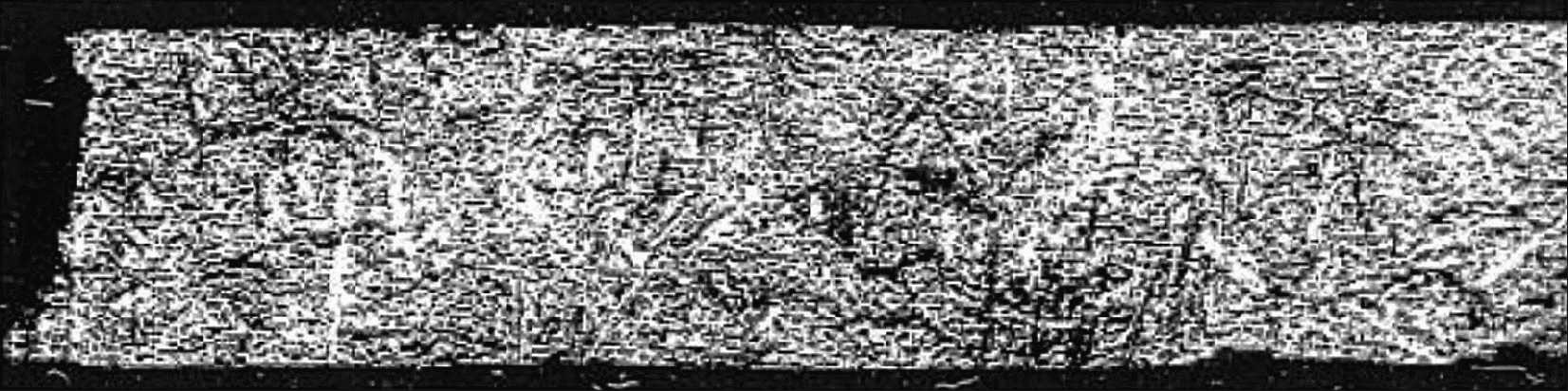

Рисунок А.12 - Завертыши

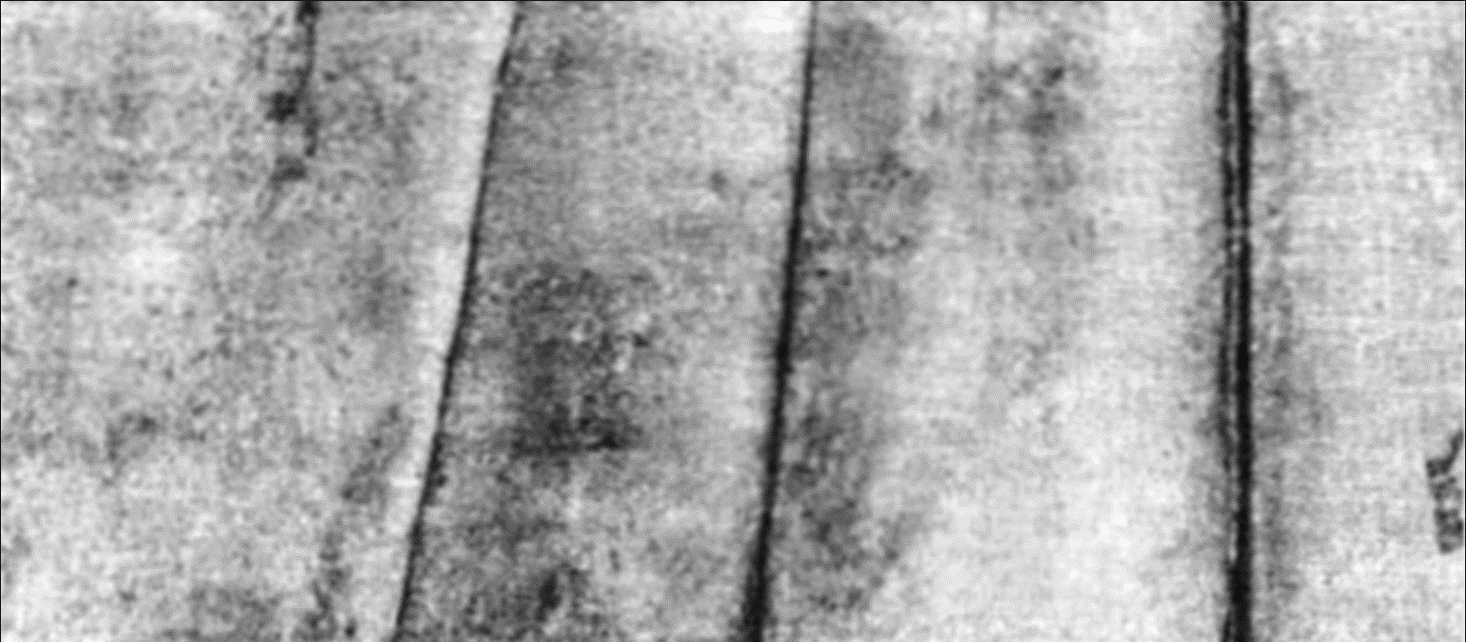

Рисунок А.13 - Надир

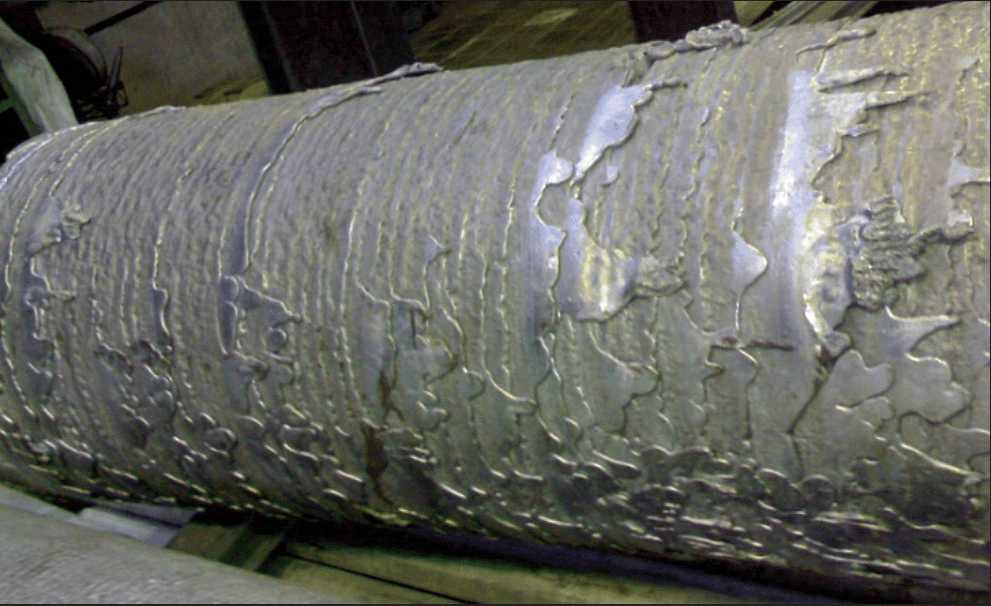

Рисунок А.14 - Наплывы ликвационные

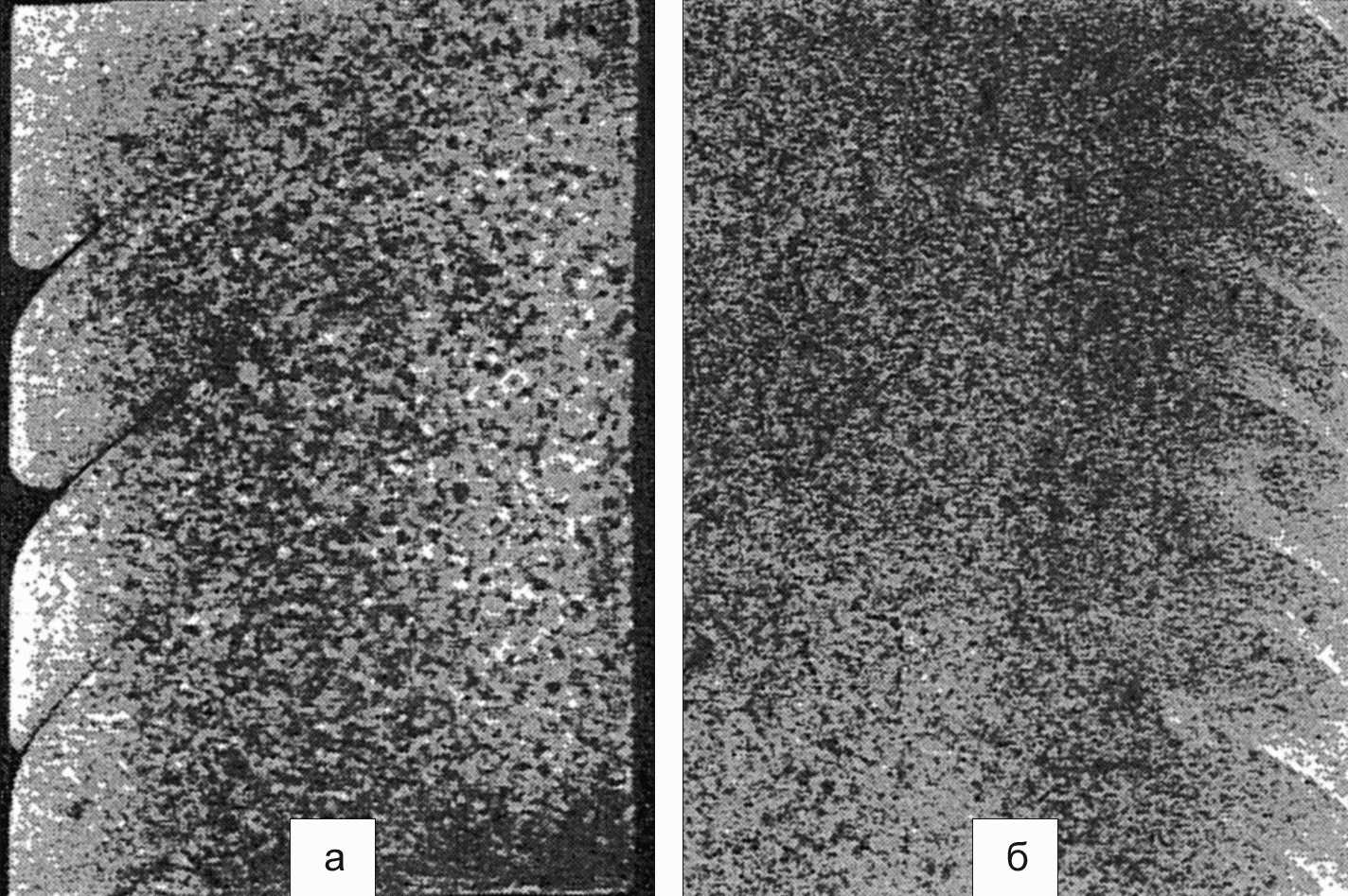

а - макротемплет после травления,
б - после механической обработки
Рисунок А.15 - Неслитины

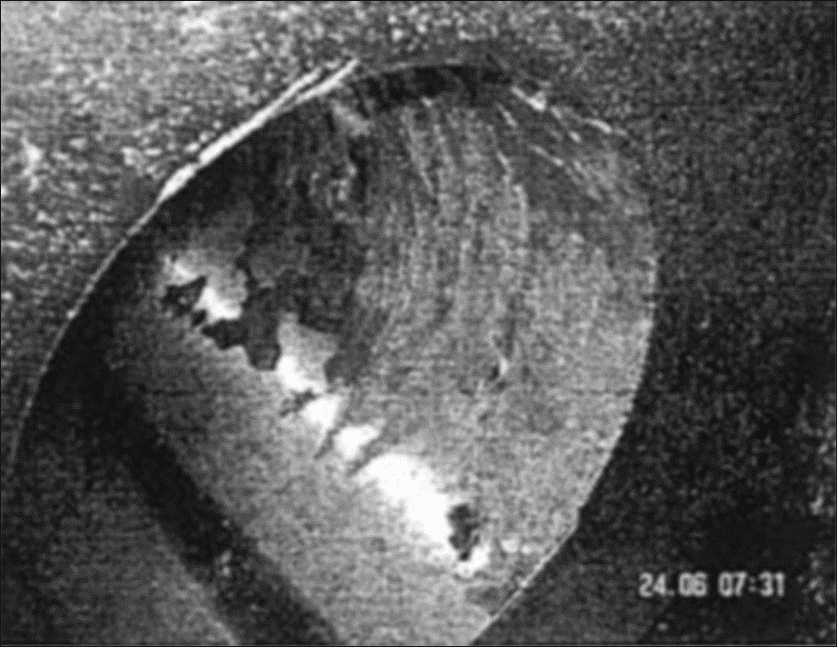

Рисунок А.16 - Пролив расплава
Рисунок А.17 - Рванина
Рисунок А.18 - Складки продольные

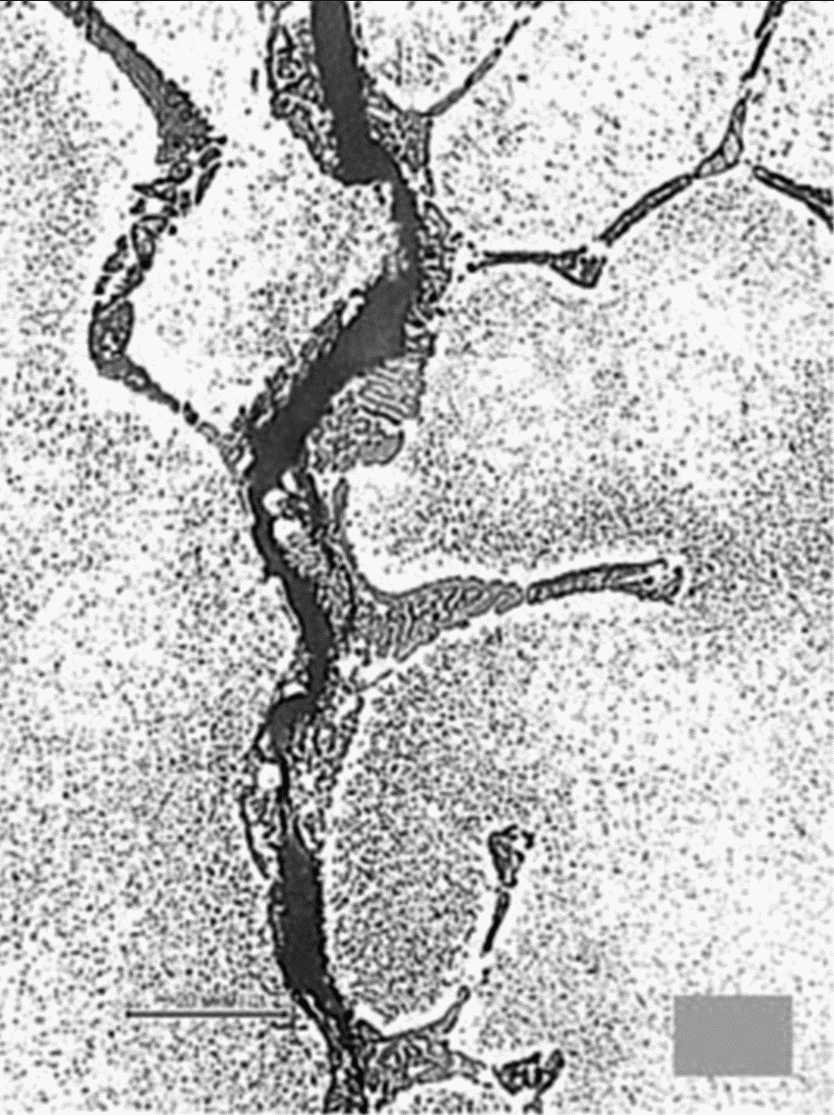

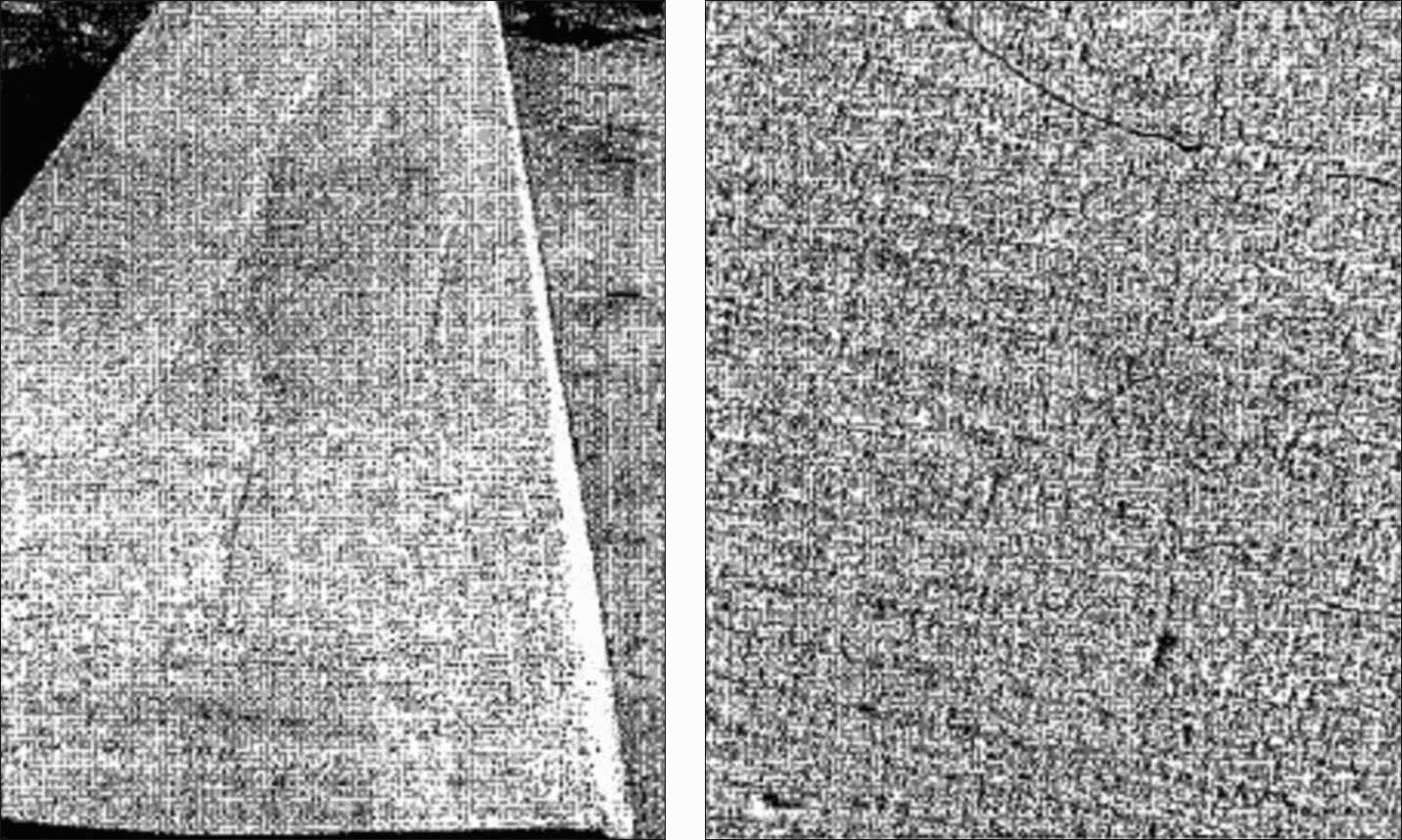

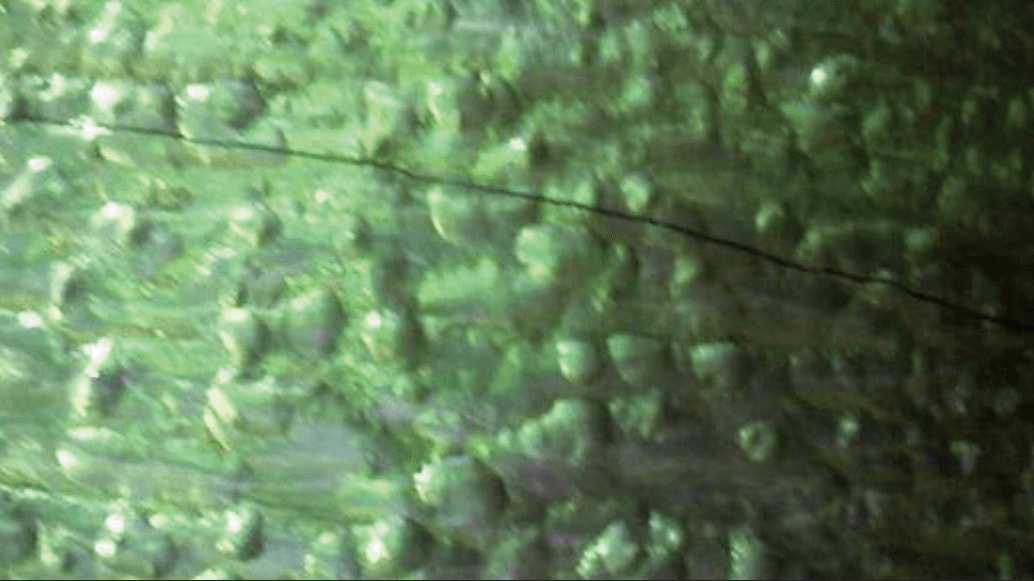

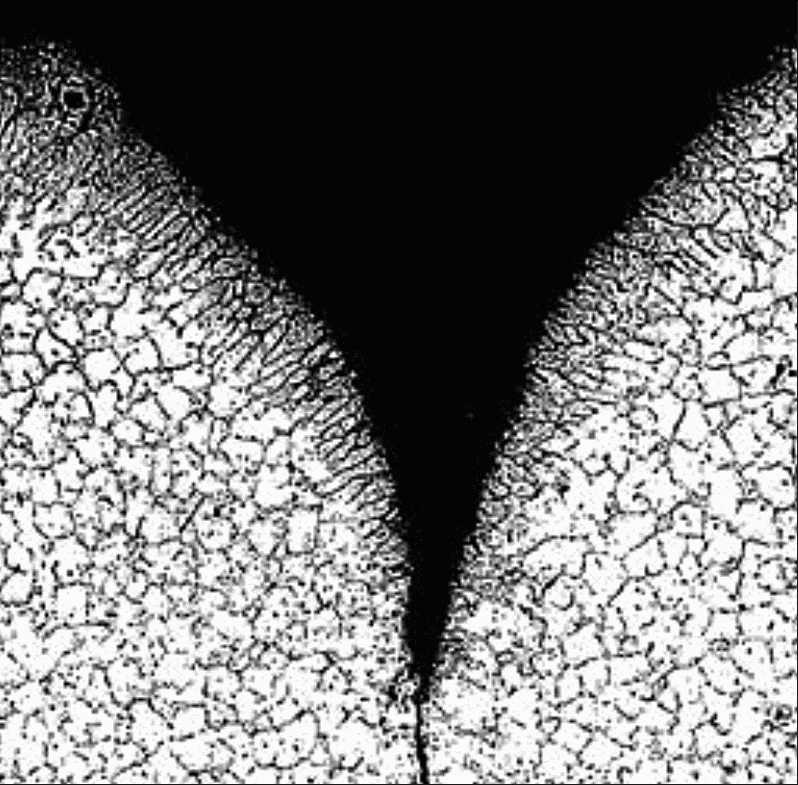

Рисунок А.19 - Трещина волосовидная

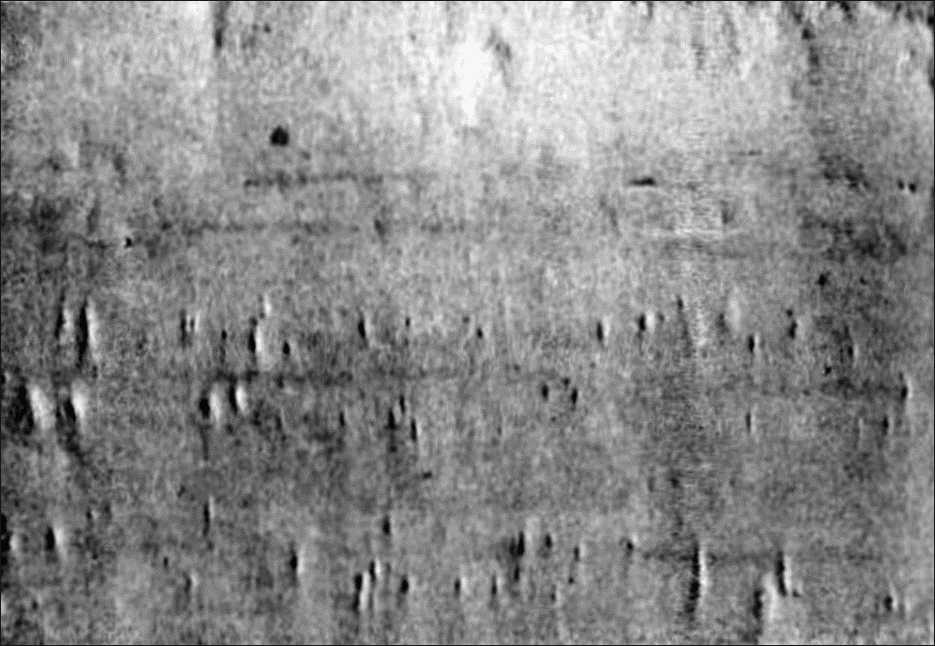

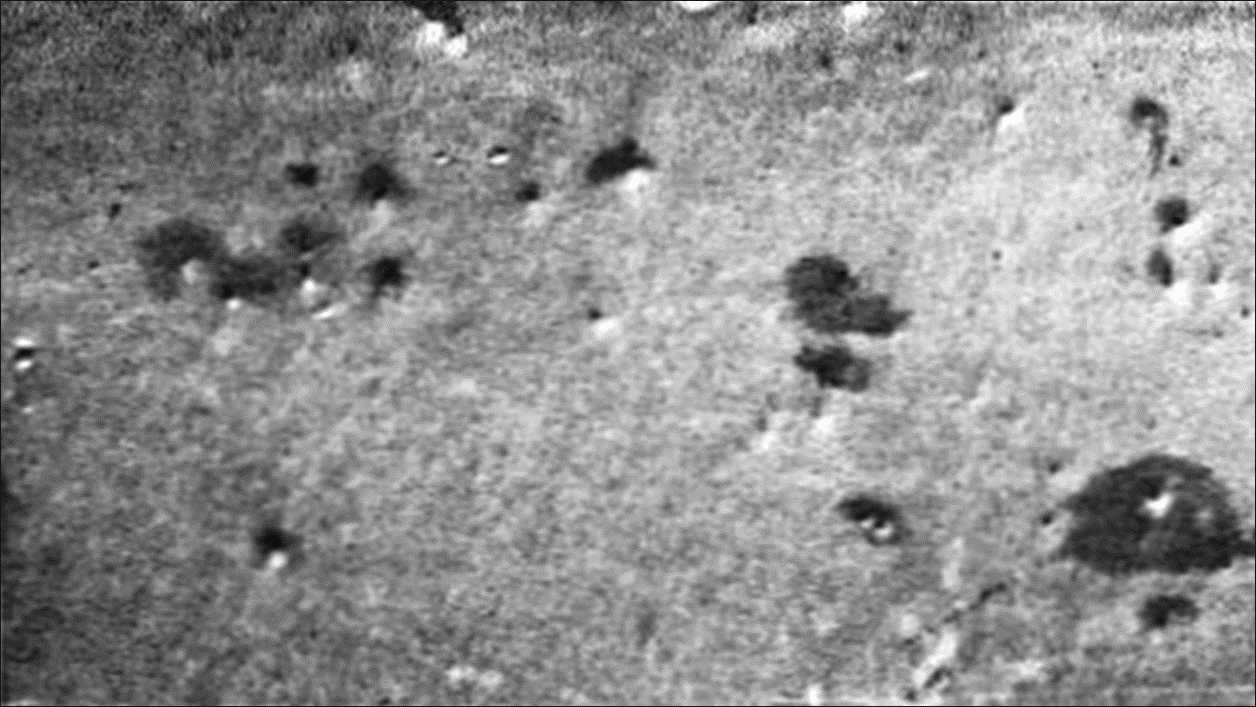

Рисунок А.20 - Углубления точечные

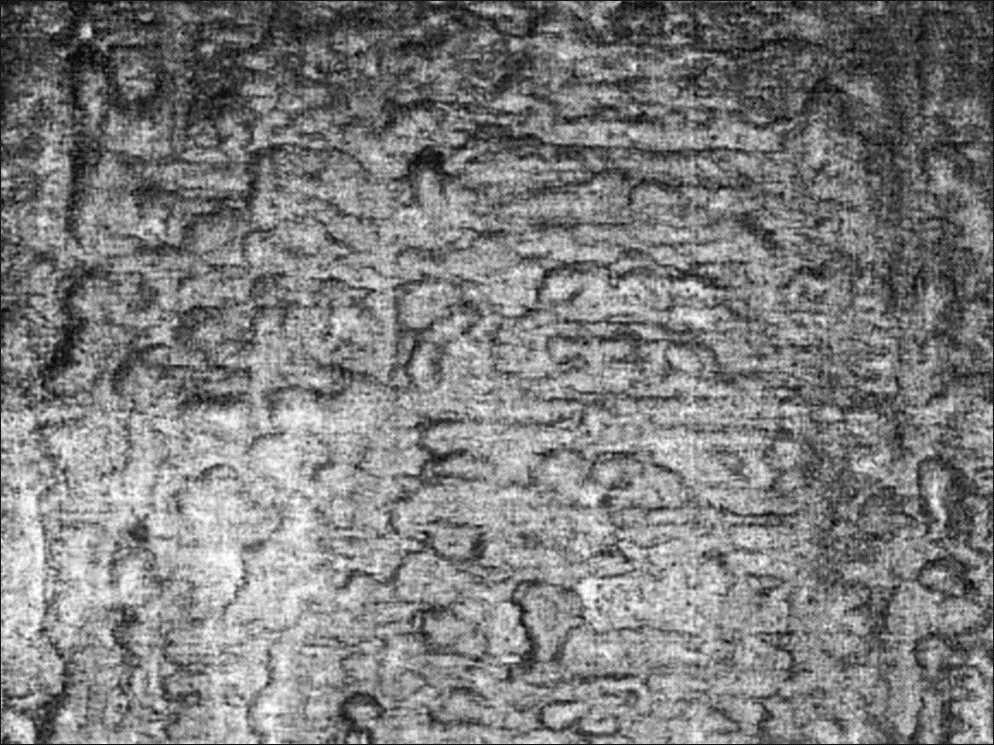

Рисунок А.21 - Ужимина
Рисунок А.22 - Волнистость слитка

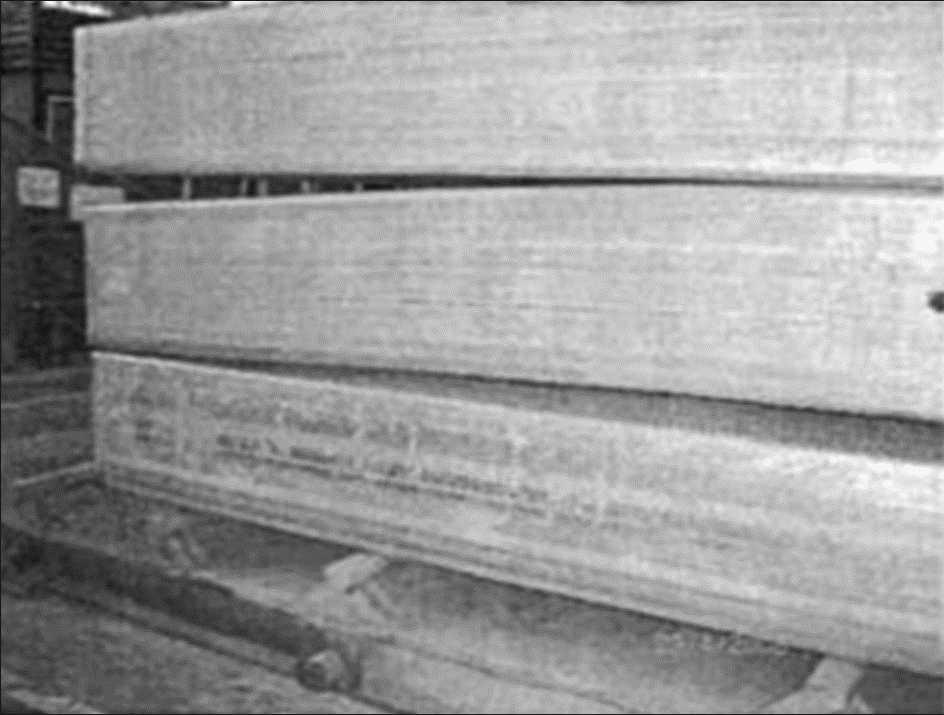

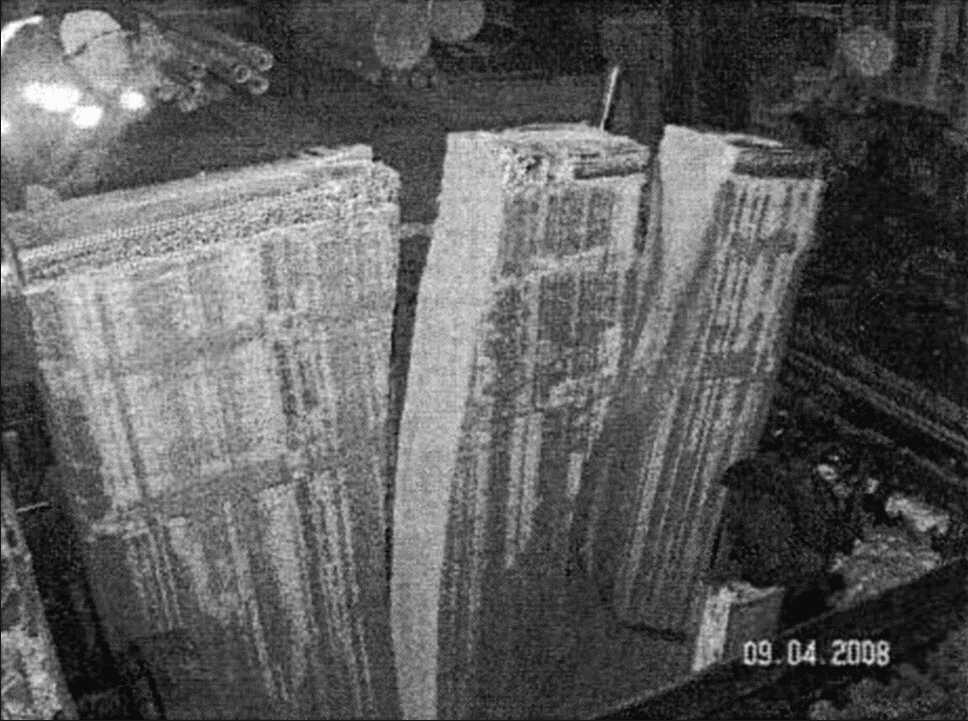

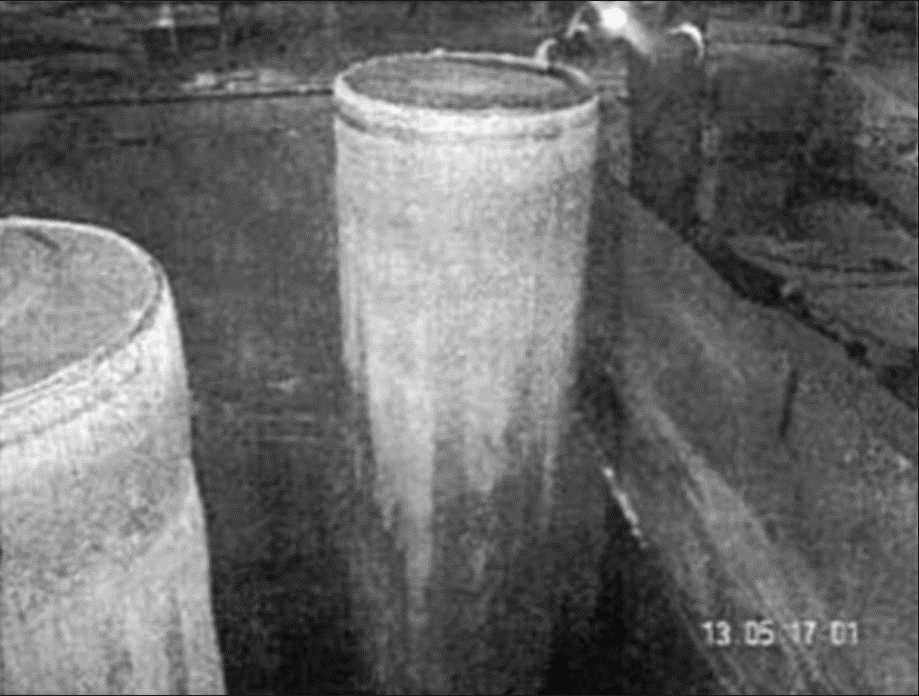

Рисунок А.23 - Кривизна слитка
Внутренняя поверхность
Наружная поверхность

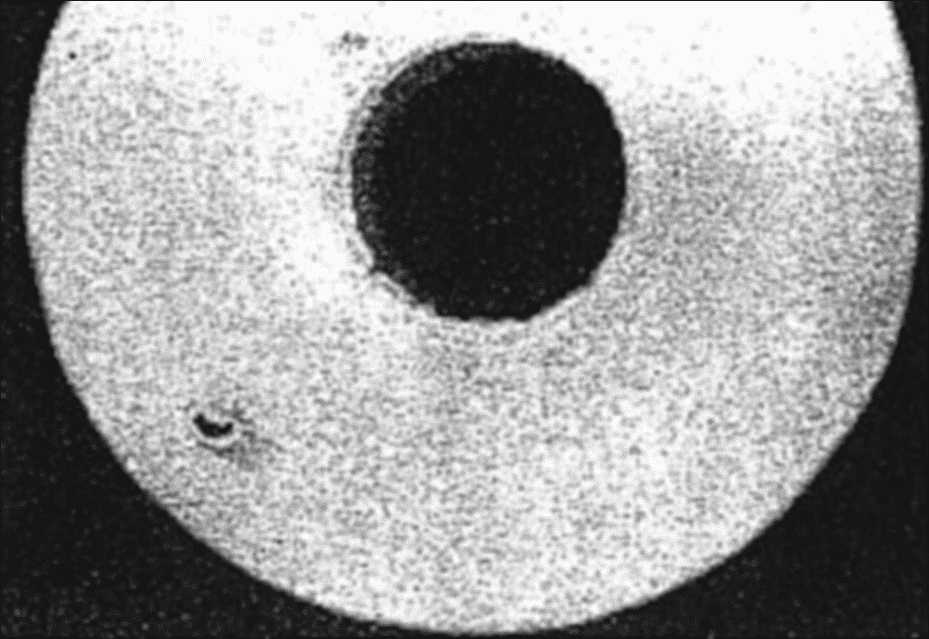

Рисунок А.24 - Разностенность полого слитка

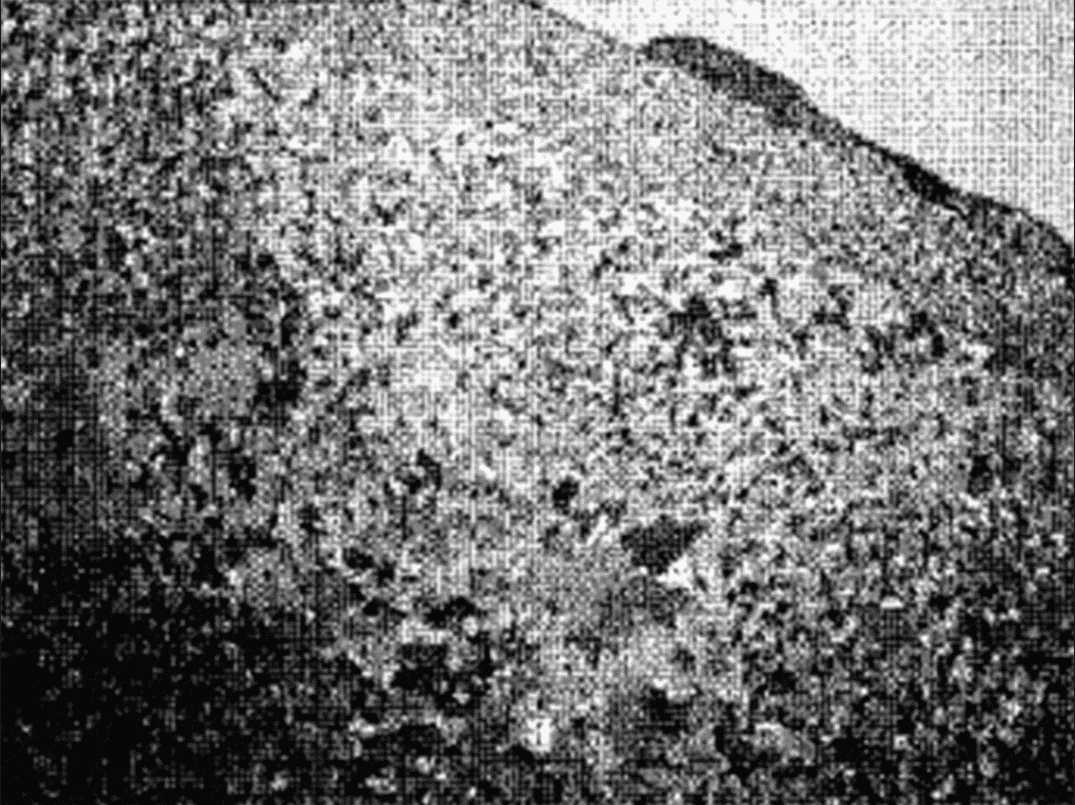

Шлаковое включение в изломе
Включение асбеста
Рисунок А.25 - Включения неметаллические
Рисунок А.26 - Интерметаллиды

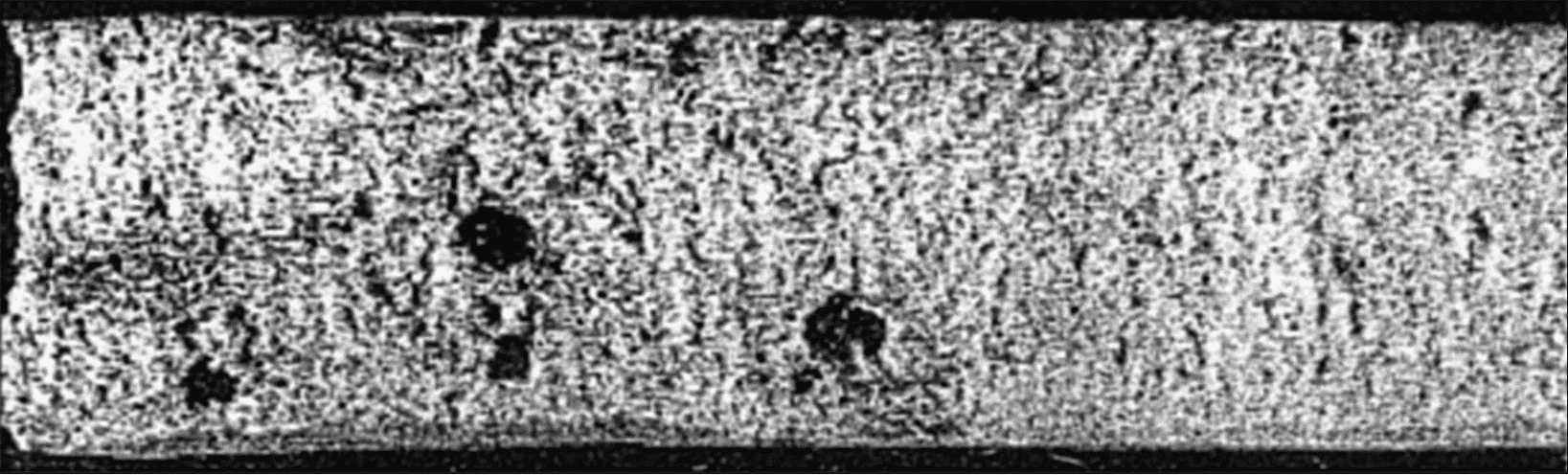

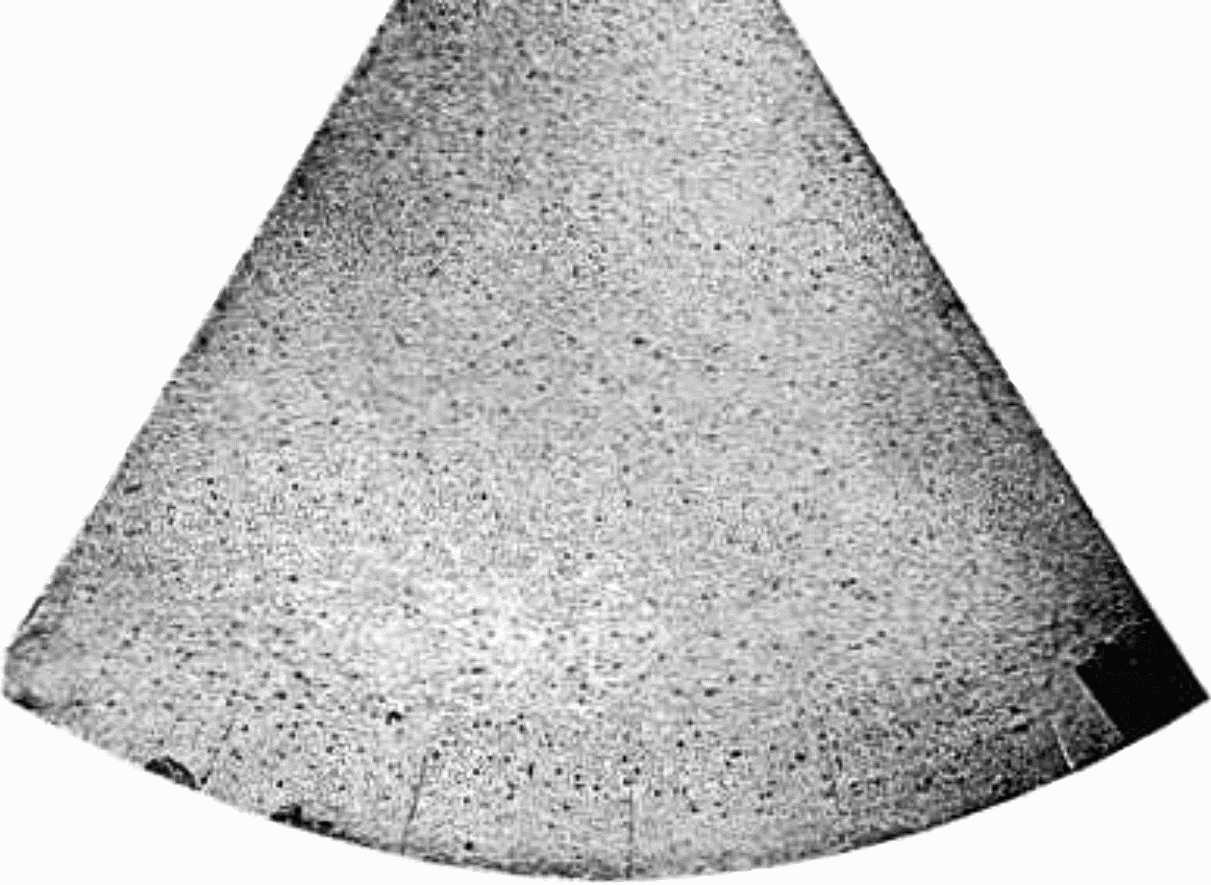

Рисунок А.27 - Пористость

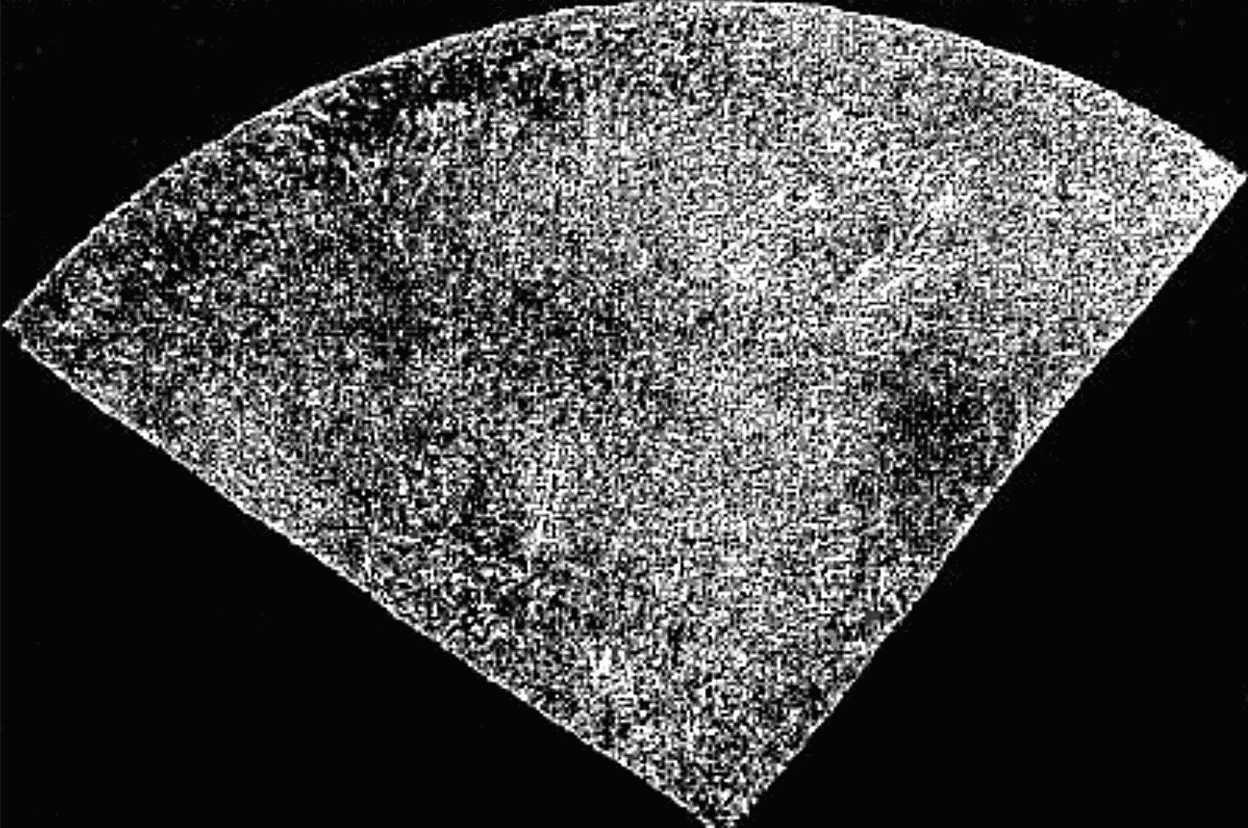

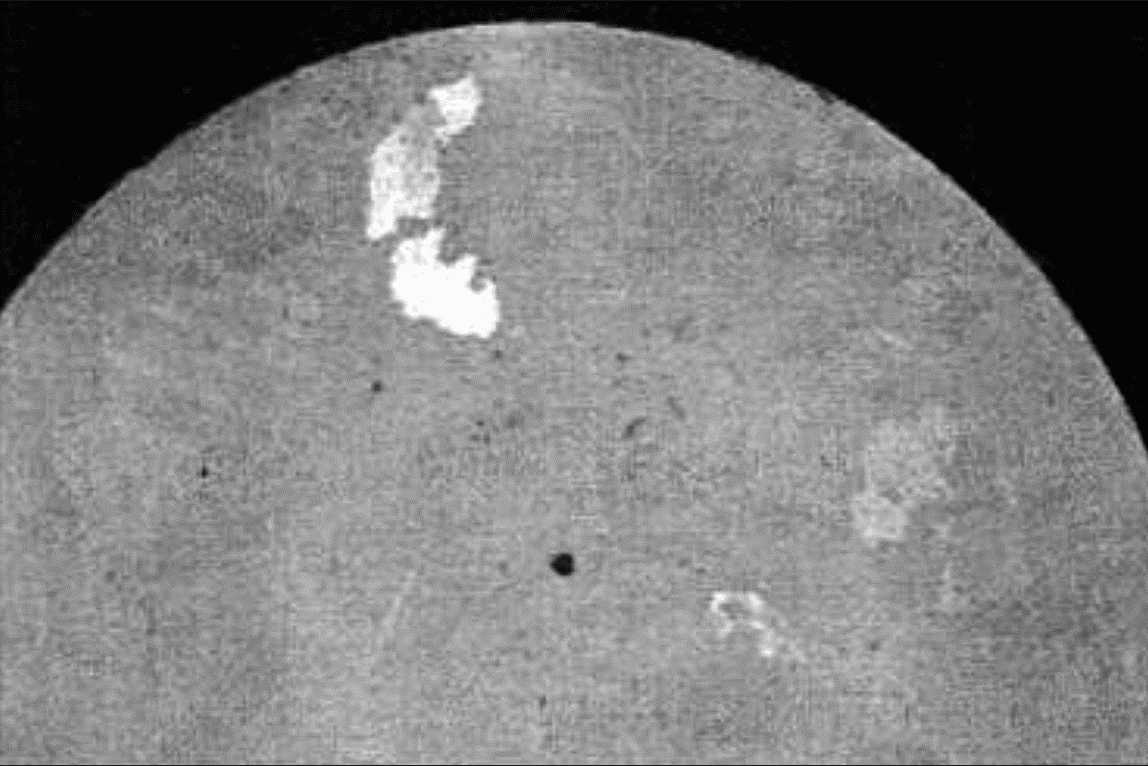

Рисунок А.28 - Светловины
Рисунок А.29 - Структура веерная
