ГОСТ Р ИСО 24509-2021. Национальный стандарт Российской Федерации. Эргономическое проектирование. Метод оценки минимального размера шрифта, обеспечивающего разборчивость при чтении, для людей любого возраста

3 Термины и определения

4 Условия применения

5 Оценка минимального размера шрифта, обеспечивающего разборчивость при чтении

6 Корректировка размера шрифта с учетом влияния контраста

Приложение A. Значения остроты зрения в зависимости от возраста и расстояния наблюдения

Приложение B. Коэффициент коррекции яркости применительно к остроте зрения

Приложение C. Пример вычисления минимального размера шрифта, обеспечивающего разборчивость при чтении, в установленных условиях просмотра

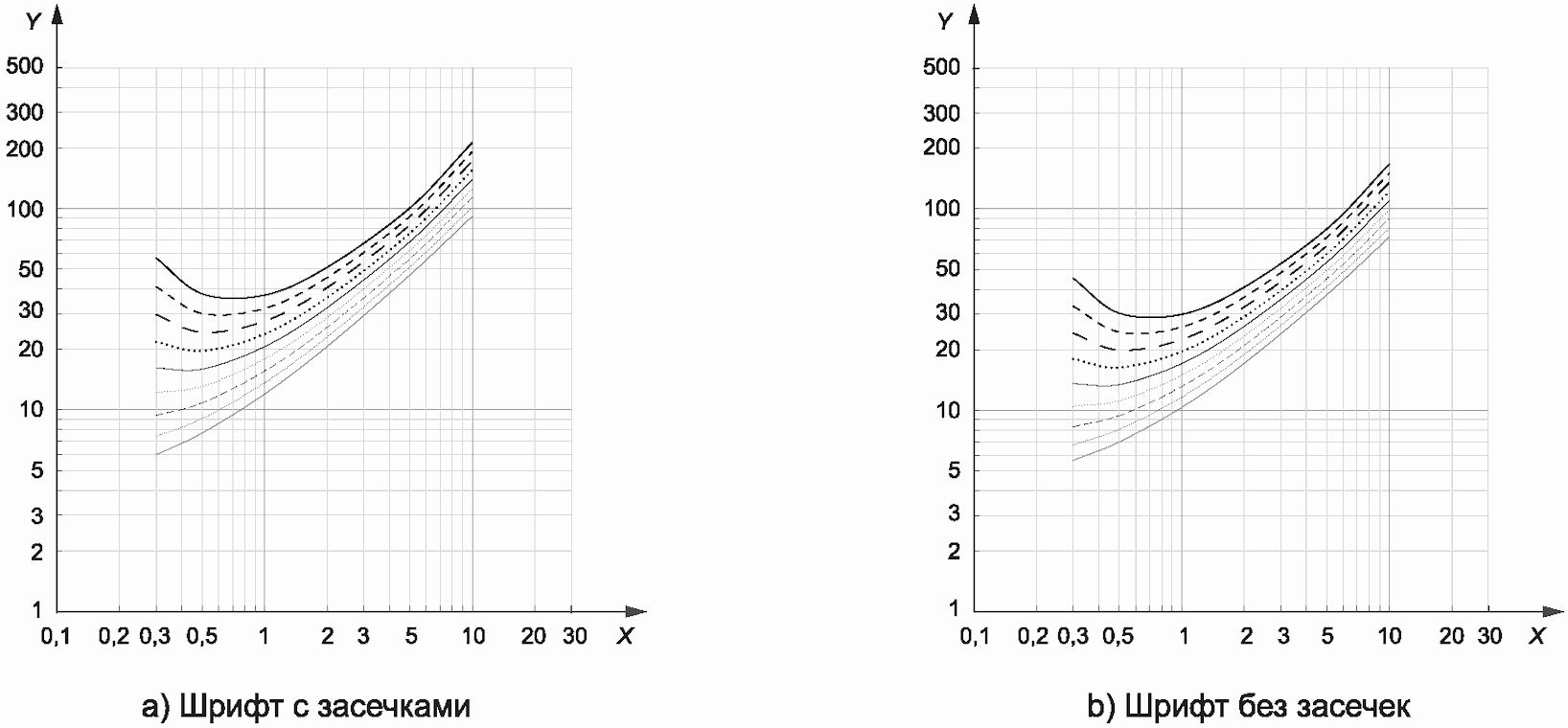

Приложение D. Минимальный размер шрифта, обеспечивающий разборчивость при чтении, для людей разных возрастных категорий в зависимости от расстояния наблюдения при постоянном уровне яркости

Приложение E. Практическое применение к группе людей разного возраста в разных условиях просмотра

Приложение F. Применение к неалфавитным знакам корейского, китайского и тайского языков

Приложение G. Данные и принцип метода оценки минимального размера шрифта, обеспечивающего разборчивость при чтении

Приложение H. Формирование шкалы разборчивости с использованием минимального размера шрифта, обеспечивающего разборчивость при чтении

Приложение ДА. Сведения о соответствии ссылочных международных стандартов национальным стандартам

Библиография

Утвержден и введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 21 сентября 2021 г. N 988-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭРГОНОМИЧЕСКОЕ ПРОЕКТИРОВАНИЕ

МЕТОД ОЦЕНКИ МИНИМАЛЬНОГО РАЗМЕРА ШРИФТА, ОБЕСПЕЧИВАЮЩЕГО

РАЗБОРЧИВОСТЬ ПРИ ЧТЕНИИ, ДЛЯ ЛЮДЕЙ ЛЮБОГО ВОЗРАСТА

Ergonomic design. A method for estimating minimum font size,

providing legibility during reading, for people at any age

(ISO 24509:2019, Ergonomics. Accessible design. A method for

estimating minimum legible font size for people at any age,

IDT)

ГОСТ Р ИСО 24509-2021

ОКС 13.180

Дата введения

1 января 2022 года

Предисловие

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ЗАО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 201 "Эргономика, психология труда и инженерная психология"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2021 г. N 988-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 24509:2019 "Эргономика. Доступное проектирование. Метод оценки минимального размера шрифта, обеспечивающего разборчивость при чтении, для людей любого возраста" (ISO 24509:2019 "Ergonomics. Accessible design. A method for estimating minimum legible font size for people at any age", IDT).

Международный стандарт разработан Техническим комитетом ISO/TC 159.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Представление визуальной информации на дисплеях, бумажных и других носителях практически невозможно без использования знаков. Доступность печатного или отображаемого текста является одной из важнейших проблем в век массовой информации, особенно для пожилых людей. Однако до сих пор должным образом не установлены методы проектирования и оценки разборчивости знаков.

Большая часть проблем с разборчивостью знаков при чтении в различных условиях связана с используемым размером шрифта текста. Эта проблема особенно актуальна для пожилых людей, у которых острота зрения снижается с возрастом, особенно при чтении или просмотре на близком расстоянии. Обеспечение разборчивости знаков для пожилых людей в любых условиях просмотра особенно важно для повышения их безопасности и комфорта в социальной среде.

Разборчивость текста имеет две основные проблемы. Одна из них связана с разборчивостью отдельных знаков, а другая - с разборчивостью слов и предложений, поскольку необходимо дополнительно анализировать межзнаковые интервалы и межстрочные интервалы. Разборчивость отдельных знаков является главной проблемой, так как на ней основана разборчивость слов и предложений.

Несмотря на то, что существует много факторов, влияющих на разборчивость отдельных знаков, можно выделить критически важные факторы, связанные со зрением, - это возраст наблюдателя, расстояние просмотра, яркость и контрастность изображения. Может быть разработан и широко применен на практике метод оценки размера шрифта, обеспечивающего разборчивость при чтении, с использованием перечисленных факторов. Могут существовать и другие критические факторы, связанные с физическими аспектами представления знаков, такие как характеристики устройств отображения и их среда [1], но влияние этих факторов может быть оценено только после того, как будет установлен базовый метод, основанный на факторах, связанных с особенностями зрения человека.

Разборчивость текста для людей, имеющих патологические нарушения зрения, не рассматривается в настоящем стандарте из-за отсутствия необходимых научных данных, а также из-за больших индивидуальных различий в способностях людей с различными типами нарушений зрения.

В настоящем стандарте применены принципы проектирования с учетом требований, установленных в Руководстве ISO/IEC 71 [2] и ISO/TR 22411 [3].

1 Область применения

В настоящем стандарте установлен метод оценки минимального размера шрифта, обеспечивающего разборчивость при чтении отдельных знаков (не слов или предложений), представленных в самосветящемся или отраженном режиме и используемых в документах, на этикетках, знаках и дисплеях, для людей любого возраста в любых условиях просмотра, в которых расстояние просмотра, яркость и контрастность изображения могут изменяться.

Настоящий стандарт применим при разработке и оценке разборчивости отдельных знаков для людей любого возраста, у которых нет патологических нарушений зрения, и не применим для людей с нарушениями зрения, такими как ослабленное зрение. Данный метод применим для печатных материалов с фиксированным размером шрифта, но не ограничивается ими.

Примеры применения метода к неалфавитным знакам других языков приведены в приложении F.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 24502, Ergonomics - Accessible design - Specification of age-related luminance contrast for coloured light (Эргономика. Доступное проектирование. Требования к яркости и контрастности цветных источников света для людей различных возрастных категорий)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями.

Терминологические базы данных ИСО и МЭК доступны по следующим интернет-адресам:

- электронная платформа ИСО с функцией онлайн-просмотра терминов по адресу: http://www.iso.org/obp;

- электронная база МЭК Electropedia по адресу: http://www.electropedia.org/.

3.1 острота зрения V (visual acuity V): 1. Качественно: способность различать мелкие детали предметов, расположенные (по угловой мере) очень близко друг к другу. 2. Количественно: любая из мер пространственного разрешения, например, величина, обратная предельно малому углу (обычно в угловых минутах) между двумя объектами (точками, линиями или другими стимулами), которые еще могут быть различимы как отдельные объекты.

[CIE S 017/E:2011]

3.2 расстояние наблюдения D (viewing distance D): Расстояние от глаз наблюдателя до объекта, предназначенного для просмотра.

Примечание - В настоящем стандарте единицей измерения является метр.

3.3 коэффициент коррекции яркости (luminance correction coefficient): Коэффициент коррекции влияния яркости на остроту зрения (3.1) относительно остроты зрения при уровне яркости 100 кд/м².

3.4 минимальный размер шрифта, обеспечивающий разборчивость при чтении (minimum legible font size): Размер знака, выраженный в пунктах (пт), для одного знака, вероятность разборчивости которого составляет не менее 80% при определенных условиях просмотра.

Примечание 1 - В настоящем стандарте 1 пт = 0,3514 мм, данную величину используют в основном в США и Японии. В ЕС принято считать 1 пт = 1/72 дюйма = 0,35277 мм. Данное различие слабо влияет на разборчивость, т.к. оно очень мало.

Примечание 2 - Минимальный размер шрифта, обеспечивающий разборчивость при чтении, является базовым уровнем разборчивости, но не всегда является комфортным уровнем разборчивости (см. приложение H).

4 Условия применения

Для применения метода оценки минимального размера шрифта, обеспечивающего разборчивость при чтении, должны быть установлены следующие условия просмотра:

a) возраст: возраст наблюдателя должен быть от 6 лет до 90 лет;

b) расстояние наблюдения: расстояние наблюдения должно составлять от 0,2 м до 100 м;

c) яркость: яркость должна быть от 0,01 кд/м² до 3000 кд/м²;

Примечание - Яркость означает яркость фона, а не шрифта, при использовании прямого контраста, при котором знаки выглядят темнее фона. В случае обратного контраста, при котором знаки выглядят светлее фона, яркость означает яркость знака.

d) контраст: контраст (прямой или обратный), определенный по формуле Майкельсона, должен составлять от 0% до 100% (см. примечание в разделе 6).

5 Оценка минимального размера шрифта, обеспечивающего разборчивость при чтении

Минимальный размер шрифта, обеспечивающий разборчивость при чтении, вычисляют в соответствии с приведенной ниже процедурой. Примеры вычислений и их применение приведены в приложениях C, D и E.

a) Выбирают остроту зрения V₀ при уровне яркости 100 кд/м² в соответствии с возрастом наблюдателя и расстоянием наблюдения из приложения A.

b) Выбирают коэффициент коррекции яркости k для заданной яркости L (в кд/м²) в соответствии с приложением B, и, используя формулу (1), корректируют остроту зрения до значения, соответствующего заданной яркости:

V = kV₀, (1)

где V - острота зрения в установленных условиях просмотра;

k - коэффициент коррекции яркости;

V₀ - острота зрения при яркости 100 кд/м².

c) Вычисляют коэффициент размера шрифта S, используя формулу (2):

S = D/V, (2)

где S - коэффициент размера шрифта;

D - расстояние наблюдения (м);

V - острота зрения в установленных условиях просмотра.

d) Вычисляют минимальный размер шрифта, обеспечивающий разборчивость при чтении, P_min (в пунктах), используя формулу (3) с применением коэффициента размера шрифта и коэффициентов, приведенных в таблице 1 (см. приложение G):

P_min = aS + b, (3)

где P_min - минимальный размер шрифта, обеспечивающий разборчивость при чтении (в пунктах);

S - коэффициент размера шрифта;

a и b - коэффициенты, приведенные в таблице 1.

Таблица 1

Коэффициенты a и b, используемые в формуле (3)

Тип шрифта	a	b
Шрифт с засечками	8,2	2,6
Шрифт без засечек	6,4	3,0

6 Корректировка размера шрифта с учетом влияния контраста

Формула (3) основана на идеальных условиях, когда контраст между знаком и фоном составляет 100%. Для практических случаев, когда контраст составляет менее 100%, P_min, вычисленный по формуле (3), необходимо скорректировать, используя формулу (4) с применением коэффициента коррекции контраста r, приведенного в таблице 2 (см. приложение G):

P_min,c = r P_min, (4)

где P_min,c - минимальный размер шрифта, обеспечивающий разборчивость при чтении, скорректированный с использованием коэффициента контраста (в пунктах);

r - коэффициент коррекции контраста.

Таблица 2

Коэффициенты коррекции контраста (множитель размера шрифта)

для различных уровней контраста при прямом и обратном

контрасте

Контраст	Прямой контраст	Обратный контраст
100	1,00	1,00
90	1,04	1,05
80	1,09	1,11
70	1,15	1,18
60	1,23	1,28
50	1,33	1,40
40	1,46	1,57
30	1,66	1,84
20	2,01	2,32
10	2,89	3,68
5,0	4,45	6,62
2,5	7,75	17,99

Для цветных знаков и фона оценка контраста должна соответствовать ИСО 24502.

Примечание - Значения контраста, приведенные в таблице 2, - это контрастная модуляция, определяемая в виде отношения (L_max - L_min)/(L_max + L_min), где L_max и L_min - максимальное и минимальное значения яркости модуляции, соответственно. Прямой контраст означает, что яркость знака ниже яркости фона, а обратный - наоборот.

Приложение A

(обязательное)

ЗНАЧЕНИЯ ОСТРОТЫ ЗРЕНИЯ В ЗАВИСИМОСТИ ОТ ВОЗРАСТА

И РАССТОЯНИЯ НАБЛЮДЕНИЯ

A.1 Таблица значений остроты зрения

В таблице A.1 приведены значения остроты зрения для различного возраста наблюдателя и расстояния наблюдения при эталонном уровне яркости 100 кд/м². Возраст в годах указан в первом столбце таблицы, а расстояние наблюдения в метрах приведено в подзаголовках столбцов 2 - 13. Данные заимствованы из JIS S 0032 [5] и экстраполированы на возраст от 6 до 90 лет.

Таблица A.1

Острота зрения в зависимости от возраста и расстояния

наблюдения

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	1,498	1,621	1,726	1,810	1,853	1,867	1,879	1,871	1,866	1,865	1,864	1,863
8	1,361	1,512	1,645	1,752	1,808	1,827	1,842	1,831	1,825	1,823	1,822	1,821
10	1,237	1,411	1,567	1,696	1,764	1,787	1,806	1,792	1,785	1,783	1,781	1,779
12	1,125	1,316	1,493	1,641	1,721	1,748	1,770	1,754	1,746	1,743	1,741	1,739
14	1,022	1,228	1,423	1,589	1,679	1,710	1,735	1,717	1,707	1,704	1,701	1,700
16	0,929	1,146	1,356	1,538	1,638	1,672	1,701	1,680	1,669	1,666	1,663	1,661
18	0,844	1,069	1,292	1,488	1,598	1,636	1,667	1,644	1,633	1,629	1,626	1,623
20	0,767	0,998	1,231	1,441	1,559	1,600	1,634	1,609	1,597	1,593	1,589	1,587
22	0,697	0,931	1,173	1,395	1,521	1,565	1,602	1,575	1,562	1,557	1,553	1,551
24	0,634	0,869	1,117	1,350	1,484	1,531	1,570	1,542	1,527	1,522	1,518	1,516
26	0,576	0,810	1,065	1,307	1,448	1,498	1,539	1,509	1,493	1,488	1,484	1,481
28	0,524	0,756	1,015	1,265	1,412	1,465	1,509	1,477	1,461	1,455	1,451	1,448
30	0,476	0,706	0,967	1,224	1,378	1,433	1,479	1,445	1,428	1,423	1,418	1,415
32	0,433	0,658	0,921	1,185	1,344	1,402	1,450	1,415	1,397	1,391	1,386	1,383
34	0,393	0,614	0,878	1,147	1,311	1,371	1,421	1,384	1,366	1,360	1,355	1,352
36	0,357	0,573	0,836	1,110	1,279	1,341	1,393	1,355	1,336	1,330	1,325	1,321
38	0,325	0,535	0,797	1,075	1,248	1,312	1,366	1,326	1,307	1,300	1,295	1,291
40	0,295	0,499	0,759	1,040	1,218	1,284	1,339	1,298	1,278	1,271	1,266	1,262
42	0,268	0,465	0,723	1,007	1,188	1,256	1,312	1,270	1,250	1,243	1,237	1,233
44	0,244	0,434	0,689	0,975	1,159	1,228	1,286	1,243	1,222	1,215	1,209	1,205
46	0,222	0,405	0,657	0,944	1,131	1,201	1,261	1,217	1,195	1,188	1,182	1,178
48	0,201	0,378	0,626	0,913	1,103	1,175	1,236	1,191	1,169	1,161	1,156	1,151
50	0,183	0,353	0,596	0,884	1,076	1,149	1,211	1,166	1,143	1,136	1,130	1,125
52	0,166	0,329	0,568	0,856	1,050	1,124	1,187	1,141	1,118	1,110	1,104	1,100
54	0,151	0,307	0,541	0,828	1,025	1,100	1,164	1,117	1,093	1,085	1,079	1,075
56	0,137	0,287	0,516	0,802	1,000	1,076	1,141	1,093	1,069	1,061	1,055	1,050
58	0,125	0,267	0,492	0,776	0,975	1,052	1,118	1,070	1,046	1,038	1,031	1,027
60	0,114	0,249	0,468	0,751	0,951	1,029	1,096	1,047	1,022	1,014	1,008	1,003
62	0,103	0,233	0,446	0,727	0,928	1,007	1,075	1,025	1,000	0,992	0,985	0,981
64	0,094	0,217	0,425	0,704	0,906	0,985	1,053	1,003	0,978	0,970	0,963	0,958
66	0,085	0,203	0,405	0,681	0,884	0,964	1,033	0,982	0,956	0,948	0,942	0,937
68	0,077	0,189	0,386	0,660	0,862	0,942	1,012	0,961	0,935	0,927	0,920	0,915
70	0,070	0,176	0,368	0,638	0,841	0,922	0,992	0,940	0,915	0,906	0,900	0,895
72	0,064	0,165	0,351	0,618	0,821	0,902	0,973	0,920	0,895	0,886	0,879	0,874
74	0,058	0,154	0,334	0,598	0,800	0,882	0,953	0,901	0,875	0,866	0,860	0,855
76	0,053	0,143	0,318	0,579	0,781	0,863	0,935	0,882	0,856	0,847	0,840	0,835
78	0,048	0,134	0,303	0,560	0,762	0,844	0,916	0,863	0,837	0,828	0,821	0,816
80	0,044	0,125	0,289	0,543	0,743	0,826	0,898	0,844	0,818	0,810	0,803	0,798
82	0,040	0,116	0,275	0,525	0,725	0,808	0,880	0,826	0,800	0,792	0,785	0,780
84	0,036	0,109	0,262	0,508	0,708	0,790	0,863	0,809	0,783	0,774	0,767	0,762
86	0,033	0,101	0,250	0,492	0,690	0,773	0,846	0,792	0,765	0,757	0,750	0,745
88	0,030	0,095	0,238	0,476	0,673	0,756	0,829	0,775	0,748	0,740	0,733	0,728
90	0,027	0,088	0,227	0,461	0,657	0,739	0,813	0,758	0,732	0,723	0,717	0,712

Приложение B

(обязательное)

КОЭФФИЦИЕНТ КОРРЕКЦИИ ЯРКОСТИ ПРИМЕНИТЕЛЬНО К ОСТРОТЕ ЗРЕНИЯ

B.1 Таблица значений коэффициента коррекции яркости

В таблице B.1 приведены числовые значения коэффициента коррекции яркости, используемые для определения показателя остроты зрения при различных уровнях яркости, исходя из эталонного уровня яркости 100 кд/м² в соответствии с формулой (1). Таблица B.1 приведена для диапазона яркости от 0,01 кд/м² до 3000 кд/м². Данные заимствованы из JIS S 0032 [5].

Таблица B.1

Относительная острота зрения в зависимости от яркости,

нормализованной на уровне 100 кд/м²

(коэффициент коррекции яркости)

Яркость, кд/м²	Коэффициент коррекции яркости
0,01	0,028
0,02	0,101
0,03	0,144
0,04	0,174
0,05	0,198
0,06	0,217
0,07	0,233
0,08	0,248
0,09	0,260
0,1	0,271
0,2	0,344
0,3	0,387
0,4	0,417
0,5	0,441
0,6	0,460
0,7	0,476
0,8	0,491
0,9	0,503
1	0,514
2	0,587
3	0,630
4	0,660
5	0,684
6	0,703
7	0,719
8	0,734
9	0,746
10	0,757
20	0,830
30	0,873
40	0,903
50	0,927
60	0,946
70	0,962
80	0,977
90	0,989
100	1,000
200	1,036
300	1,057
400	1,072
500	1,083
600	1,093
700	1,101
800	1,108
900	1,114
1000	1,119
2000	1,155
3000	1,176

Приложение C

(справочное)

ПРИМЕР ВЫЧИСЛЕНИЯ МИНИМАЛЬНОГО РАЗМЕРА ШРИФТА,

ОБЕСПЕЧИВАЮЩЕГО РАЗБОРЧИВОСТЬ ПРИ ЧТЕНИИ, В УСТАНОВЛЕННЫХ

УСЛОВИЯХ ПРОСМОТРА

C.1 Общие положения

В данном приложении приведен пример вычисления минимального размера шрифта, обеспечивающего разборчивость при чтении, в установленных условиях просмотра с использованием метода, описанного в разделах 5 и 6.

В качестве примера использован буквенно-цифровой знак, выполненный шрифтом с засечками, просматриваемый 68-летним человеком на расстоянии 50 см при яркости 10 кд/м² с прямым контрастом 30%.

C.2 Пример вычисления

В качестве примера для вычисления минимального размера шрифта использован буквенно-цифровой знак, выполненный шрифтом с засечками, просматриваемый 68-летним человеком в условиях, приведенных в таблице C.1.

Таблица C.1

Условия просмотра, установленные для примера вычисления

минимального размера шрифта

Условия просмотра	Спецификация
Возраст	68 лет
Расстояние наблюдения	50 см
Уровень яркости	10 кд/м²
Контраст	30%, прямой (определяемый по формуле Майкельсона)

В соответствии с методом, описанным в разделе 5, острота зрения наблюдателя V₀ (в возрасте 68 лет) при расстоянии наблюдения 50 см и эталонном уровне яркости 100 кд/м² согласно таблице A.1 (приложение A) имеет вид (C.1):

V₀ = 0,386. (C.1)

Определенную по таблице A.1 остроту зрения корректируют для уровня яркости 10 кд/м² с использованием коэффициента коррекции яркости k = 0,757 (см. таблицу B.1 (приложение B)) по формуле (C.2):

V = kV₀ = 0,757·0,386 = 0,292. (C.2)

Для остроты зрения V и расстояния наблюдения D (в метрах) коэффициент размера шрифта S можно вычислить по формуле (C.3):

S = D/V = 0,5/0,292 = 1,71. (C.3)

Используя коэффициенты из таблицы 1 для знаков, выполненных шрифтом с засечками (a = 8,2; b = 2,6), минимальный размер шрифта, обеспечивающий разборчивость при чтении, (при условии контраста 100%) вычисляют по формуле (C.4):

P_min = aS + b = 8,2·1,71 + 2,6 = 16,6. (C.4)

Определенный по формуле (C.4) размер шрифта корректируют для контраста 30%, используя коэффициент коррекции контраста r = 1,66 (для прямого контраста) в соответствии с таблицей 2 по формуле (C.5):

P_min,c = r P_min = 1,66·16,6 = 27,6 (пт). (C.5)

Размер шрифта, равный 27,6 пункта, - это минимальный размер шрифта с учетом коррекции контраста, обеспечивающий разборчивость при чтении в данном примере.

C.3 В случае ношения очков или контактных линз

Приведенный выше пример основан на предположении, что очки или контактные линзы наблюдатель не использует. Однако пожилые люди, как правило, носят очки или контактные линзы различных видов. Так как степень оптической коррекции в основном варьируется в зависимости от индивидуальных предпочтений, трудно определить остроту зрения данной категории людей. Если острота зрения известна, в рассматриваемых условиях просмотра, можно определить минимальный размер шрифта, обеспечивающий разборчивость при чтении, в соответствии с перечислением c) раздела 5 и формулой (3).

Например, если человек в примере C.2 носит очки, то его острота зрения в заданных условиях просмотра повышается с 0,292 до 0,8. В таком случае, можно применить формулы (C.6) - (C.8).

S = D/V = 0,5/0,8 = 0,625; (C.6)

P_min = aS + b = 8,2·0,625 + 2,6 = 7,73; (C.7)

P_min,c = r P_min = 1,66·7,73 = 12,8 (пт). (C.8)

Размер шрифта, равный 12,8 пункта, - это минимальный размер шрифта, обеспечивающий разборчивость для данного человека при чтении в очках.

Примечание - Если известна острота зрения человека в очках при уровне яркости, отличающемся от заданного условия просмотра, то необходима коррекция яркости в соответствии с таблицей B.1.

Приложение D

(справочное)

МИНИМАЛЬНЫЙ РАЗМЕР ШРИФТА, ОБЕСПЕЧИВАЮЩИЙ РАЗБОРЧИВОСТЬ

ПРИ ЧТЕНИИ, ДЛЯ ЛЮДЕЙ РАЗНЫХ ВОЗРАСТНЫХ КАТЕГОРИЙ

В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ НАБЛЮДЕНИЯ ПРИ ПОСТОЯННОМ УРОВНЕ

ЯРКОСТИ

D.1 Общие положения

В данном приложении приведены результаты вычисления минимального размера шрифта, обеспечивающего разборчивость при чтении, в качестве опорных данных для нескольких выбранных значений расстояния наблюдения для возраста от 10 до 90 лет с шагом в 10 лет при пяти постоянных уровнях яркости: 1000 кд/м², 100 кд/м², 10 кд/м², 1 кд/м² и 0,1 кд/м². Указанные данные используют в качестве опорных данных минимального размера шрифта, обеспечивающего разборчивость при чтении, в установленных условиях просмотра. Они могут быть использованы для интерполяции или экстраполяции при оценке размера шрифта для промежуточных значений или прогноза.

Данные определяют при самом высоком уровне контраста (100%), коррекция контраста необходима для уровня контраста ниже 100% в соответствии с методом, приведенном в разделе 6. Эти данные доступны как для шрифта с засечками, так и для шрифта без засечек.

D.2 Данные минимального размера шрифта, обеспечивающего разборчивость при чтении, полученные для различных условий просмотра

На рисунках D.1 - D.5 представлены значения минимального размера шрифта, обеспечивающего разборчивость при чтении, полученные для нескольких значений расстояния наблюдения (0,3 м, 0,5 м, 1 м, 2 м, 5 м и 10 м) и девяти различных возрастов наблюдателя от 10 лет до 90 лет с шагом в 10 лет. Рисунки D.1 - D.5 соответствуют разным уровням яркости от 1000 кд/м² до 0,1 кд/м² с шагом в одну логарифмическую единицу. Приблизительно уровень яркости 1000 кд/м² соответствует условиям наружного освещения солнечным светом, уровень яркости 100 кд/м² - условиям помещения с хорошим освещением, уровень яркости 10 кд/м² - условиям помещения с плохим освещением, уровень яркости 1 кд/м² - условиям слабого освещения, а уровень яркости 0,1 кд/м² - условиям темной комнаты, в которой передвижение становится затруднительным.

На рисунках D.1 - D.5 использованы следующие обозначения:

X - расстояние наблюдения (м);

Y - минимальный размер шрифта, обеспечивающий разборчивость при чтении (пт)

- 90 лет;

- 80 лет;

- 70 лет;

- 60 лет;

- 50 лет;

- 40 лет;

- 30 лет;

- 20 лет;

- 10 лет

Рисунок D.1 - Минимальный размер шрифта, обеспечивающий

разборчивость при чтении, вычисленный в зависимости

от расстояния наблюдения для разных возрастов от 10 лет

до 90 лет с шагом в 10 лет. Уровень яркости составляет

1000 кд/м²

Рисунок D.2 - Минимальный размер шрифта, обеспечивающий

разборчивость при чтении, вычисленный в зависимости

от расстояния наблюдения для разных возрастов от 10 лет

до 90 лет с шагом в 10 лет. Уровень яркости составляет

100 кд/м²

Рисунок D.3 - Минимальный размер шрифта, обеспечивающий

разборчивость при чтении, вычисленный в зависимости

от расстояния наблюдения для разных возрастов от 10 лет

до 90 лет с шагом в 10 лет. Уровень яркости составляет

10 кд/м²

Рисунок D.4 - Минимальный размер шрифта, обеспечивающий

разборчивость при чтении, вычисленный в зависимости

от расстояния наблюдения для разных возрастов от 10 лет

до 90 лет с шагом в 10 лет. Уровень яркости составляет

1 кд/м²

Рисунок D.5 - Минимальный размер шрифта, обеспечивающий

разборчивость при чтении, вычисленный в зависимости

от расстояния наблюдения для разных возрастов от 10 лет

до 90 лет с шагом в 10 лет. Уровень яркости составляет

0,1 кд/м²

Числовые значения, соответствующие рисункам D.1 - D.5, приведены в таблицах D.1 - D.10. Диапазоны возраста и расстояния наблюдения в таблицах расширены.

Метод оценки одного минимального размера шрифта, обеспечивающего разборчивость при чтении, для заданных параметров (возраста, расстояния наблюдения и яркости) предоставлен компанией AIST, Япония [6].

Таблица D.1

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта с засечками при уровне яркости

1000 кд/м² (см. рисунок D.1 a))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	3,6	4,0	4,7	6,6	10,5	14,4	22,1	41,8	81,1	120,5	199,2	395,9
8	3,7	4,1	4,8	6,8	10,7	14,6	22,5	42,6	82,9	123,2	203,7	405,0
10	3,8	4,2	4,9	6,9	10,9	14,9	22,9	43,5	84,7	125,9	208,3	414,5
12	3,9	4,3	5,1	7,1	11,1	15,2	23,3	44,4	86,5	128,7	213,1	424,0
14	4,0	4,4	5,2	7,2	11,3	15,5	23,7	45,3	88,5	131,6	218,0	433,7
16	4,2	4,5	5,3	7,4	11,5	15,7	24,1	46,2	90,4	134,6	222,9	443,8
18	4,3	4,7	5,4	7,5	11,8	16,0	24,6	47,2	92,3	137,6	227,9	454,1
20	4,5	4,8	5,6	7,7	12,0	16,3	25,0	48,1	94,4	140,6	233,2	464,4
22	4,7	5,0	5,7	7,9	12,2	16,6	25,5	49,1	96,4	143,8	238,5	475,1
24	4,9	5,1	5,9	8,0	12,5	17,0	25,9	50,1	98,6	147,0	244,0	486,0
26	5,1	5,3	6,0	8,2	12,7	17,3	26,4	51,2	100,8	150,3	249,5	497,4
28	5,4	5,5	6,2	8,4	13,0	17,6	26,9	52,2	102,9	153,7	255,1	508,7
30	5,7	5,7	6,4	8,6	13,2	17,9	27,4	53,3	105,2	157,1	261,0	520,5
32	6,0	5,9	6,6	8,8	13,5	18,3	27,9	54,4	107,5	160,6	267,0	532,5
34	6,3	6,2	6,8	9,0	13,8	18,6	28,4	55,5	109,9	164,2	273,0	544,6
36	6,7	6,4	7,0	9,2	14,1	19,0	28,9	56,7	112,3	167,9	279,1	557,3
38	7,1	6,7	7,2	9,4	14,3	19,4	29,4	57,9	114,7	171,7	285,5	570,2
40	7,6	7,0	7,4	9,6	14,6	19,7	30,0	59,1	117,3	175,6	292,0	583,3
42	8,1	7,3	7,7	9,9	14,9	20,1	30,5	60,3	119,8	179,5	298,8	596,9
44	8,6	7,7	7,9	10,1	15,2	20,5	31,1	61,6	122,5	183,5	305,7	610,7
46	9,2	8,0	8,2	10,4	15,6	20,9	31,7	62,8	125,2	187,7	312,6	624,7
48	9,9	8,4	8,5	10,6	15,9	21,3	32,2	64,1	128,0	192,0	319,6	639,3
50	10,6	8,8	8,7	10,9	16,2	21,7	32,9	65,4	130,8	196,1	326,8	654,0
52	11,4	9,3	9,1	11,2	16,6	22,2	33,5	66,8	133,7	200,7	334,5	668,8
54	12,3	9,8	9,4	11,5	16,9	22,6	34,1	68,2	136,7	205,2	342,2	684,3
56	13,3	10,3	9,7	11,7	17,3	23,0	34,7	69,6	139,7	209,8	349,9	700,5
58	14,3	10,8	10,0	12,0	17,6	23,5	35,4	71,1	142,7	214,4	358,0	716,1
60	15,5	11,4	10,4	12,4	18,0	24,0	36,0	72,6	146,0	219,4	366,1	733,2
62	16,8	12,0	10,8	12,7	18,4	24,4	36,7	74,1	149,2	224,2	374,6	749,6
64	18,2	12,7	11,2	13,0	18,8	24,9	37,4	75,7	152,5	229,2	383,1	767,5
66	19,8	13,4	11,6	13,4	19,2	25,4	38,1	77,2	155,9	234,5	391,6	784,7
68	21,6	14,2	12,1	13,7	19,6	25,9	38,8	78,9	159,3	239,8	400,9	803,5
70	23,5	15,1	12,6	14,1	20,0	26,4	39,5	80,6	162,8	245,2	409,7	821,4
72	25,5	15,9	13,0	14,5	20,5	27,0	40,3	82,3	166,4	250,7	419,4	841,0
74	27,9	16,9	13,6	14,9	20,9	27,5	41,0	83,9	170,1	256,5	428,6	859,7
76	30,3	18,0	14,1	15,3	21,4	28,1	41,8	85,7	173,8	262,2	438,8	880,2
78	33,1	19,0	14,7	15,7	21,8	28,6	42,6	87,5	177,7	268,1	448,9	900,6
80	35,9	20,2	15,3	16,1	22,3	29,2	43,4	89,4	181,8	274,0	458,9	920,9
82	39,2	21,6	15,9	16,6	22,8	29,8	44,2	91,3	185,8	280,2	469,4	942,1
84	43,3	22,8	16,6	17,0	23,3	30,4	45,1	93,2	189,8	286,6	480,3	964,3
86	47,0	24,4	17,3	17,5	23,8	31,0	45,9	95,1	194,2	293,0	491,1	986,2
88	51,5	25,7	18,0	18,0	24,4	31,7	46,8	97,2	198,5	299,7	502,5	1009,2
90	56,9	27,6	18,7	18,5	24,9	32,3	47,7	99,3	202,8	306,7	513,6	1031,8

Таблица D.2

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта без засечек при уровне яркости

1000 кд/м² (см. рисунок D.1 б))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	3,8	4,1	4,7	6,2	9,2	12,2	18,2	33,6	64,3	95,0	156,4	310,0
8	3,8	4,1	4,7	6,3	9,3	12,4	18,5	34,2	65,7	97,1	160,0	317,1
10	3,9	4,2	4,8	6,4	9,5	12,6	18,8	34,9	67,1	99,2	163,6	324,5
12	4,0	4,3	4,9	6,5	9,6	12,8	19,2	35,6	68,5	101,4	167,3	331,9
14	4,1	4,4	5,0	6,6	9,8	13,0	19,5	36,3	70,0	103,7	171,1	339,4
16	4,2	4,5	5,1	6,7	10,0	13,3	19,8	37,0	71,5	106,0	175,0	347,3
18	4,4	4,6	5,2	6,8	10,2	13,5	20,2	37,8	73,0	108,3	178,9	355,4
20	4,5	4,7	5,3	7,0	10,3	13,7	20,5	38,5	74,6	110,7	183,0	363,4
22	4,6	4,8	5,4	7,1	10,5	14,0	20,9	39,3	76,2	113,2	187,1	371,8
24	4,8	5,0	5,6	7,2	10,7	14,2	21,2	40,1	77,9	115,7	191,4	380,3
26	5,0	5,1	5,7	7,4	10,9	14,5	21,6	40,9	79,6	118,3	195,7	389,2
28	5,2	5,3	5,8	7,5	11,1	14,7	22,0	41,7	81,3	120,9	200,1	398,0
30	5,4	5,4	6,0	7,7	11,3	15,0	22,3	42,6	83,1	123,6	204,7	407,2
32	5,6	5,6	6,1	7,8	11,5	15,2	22,7	43,4	84,9	126,4	209,3	416,6
34	5,9	5,8	6,3	8,0	11,7	15,5	23,1	44,3	86,7	129,2	214,0	426,0
36	6,2	6,0	6,4	8,2	11,9	15,8	23,5	45,2	88,6	132,0	218,8	436,0
38	6,5	6,2	6,6	8,3	12,2	16,1	23,9	46,1	90,5	135,0	223,8	446,0
40	6,9	6,4	6,8	8,5	12,4	16,4	24,4	47,1	92,5	138,0	228,9	456,2
42	7,3	6,7	7,0	8,7	12,6	16,7	24,8	48,0	94,5	141,0	234,2	466,9
44	7,7	7,0	7,2	8,9	12,9	17,0	25,2	49,0	96,6	144,2	239,5	477,6
46	8,2	7,2	7,4	9,1	13,1	17,3	25,7	50,0	98,7	147,4	244,9	488,5
48	8,7	7,5	7,6	9,3	13,4	17,6	26,1	51,0	100,9	150,8	250,4	499,9
50	9,3	7,9	7,8	9,5	13,6	17,9	26,6	52,1	103,1	154,0	256,1	511,4
52	9,9	8,2	8,0	9,7	13,9	18,3	27,1	53,1	105,3	157,6	262,0	522,9
54	10,6	8,6	8,3	9,9	14,2	18,6	27,6	54,2	107,7	161,1	268,0	535,0
56	11,4	9,0	8,5	10,1	14,4	18,9	28,1	55,3	110,0	164,7	274,1	547,7
58	12,2	9,4	8,8	10,4	14,7	19,3	28,6	56,5	112,4	168,3	280,4	559,9
60	13,0	9,9	9,1	10,6	15,0	19,7	29,1	57,6	114,9	172,2	286,7	573,2
62	14,1	10,4	9,4	10,9	15,3	20,0	29,6	58,8	117,4	176,0	293,3	586,0
64	15,2	10,9	9,7	11,1	15,6	20,4	30,2	60,0	120,0	179,9	300,0	600,0
66	16,5	11,5	10,1	11,4	15,9	20,8	30,7	61,2	122,7	184,0	306,6	613,4
68	17,9	12,1	10,4	11,7	16,3	21,2	31,3	62,5	125,3	188,1	313,8	628,1
70	19,3	12,7	10,8	12,0	16,6	21,6	31,8	63,8	128,0	192,4	320,7	642,0
72	20,9	13,4	11,1	12,3	16,9	22,0	32,4	65,2	130,8	196,7	328,3	657,4
74	22,7	14,1	11,6	12,6	17,3	22,5	33,0	66,5	133,7	201,1	335,5	671,9
76	24,6	15,0	12,0	12,9	17,6	22,9	33,6	67,8	136,6	205,6	343,4	688,0
78	26,8	15,8	12,4	13,2	18,0	23,3	34,2	69,3	139,7	210,2	351,3	703,9
80	29,0	16,7	12,9	13,5	18,4	23,8	34,8	70,8	142,8	214,8	359,1	719,7
82	31,6	17,8	13,4	13,9	18,8	24,2	35,5	72,2	146,0	219,6	367,3	736,3
84	34,8	18,7	13,9	14,3	19,2	24,7	36,1	73,7	149,1	224,7	375,8	753,6
86	37,7	20,0	14,4	14,6	19,6	25,2	36,8	75,2	152,5	229,7	384,3	770,7
88	41,1	21,1	15,0	15,0	20,0	25,7	37,5	76,8	155,9	234,9	393,1	788,6
90	45,4	22,5	15,6	15,4	20,4	26,2	38,2	78,5	159,3	240,3	401,8	806,3

Таблица D.3

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта с засечками при уровне яркости

100 кд/м² (см. рисунок D.2 a))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	3,7	4,1	5,0	7,1	11,5	15,8	24,4	46,4	90,5	134,5	222,6	442,8
8	3,8	4,2	5,1	7,3	11,7	16,1	24,9	47,4	92,5	137,5	227,6	452,9
10	3,9	4,3	5,2	7,4	11,9	16,4	25,3	48,4	94,5	140,6	232,8	463,5
12	4,1	4,5	5,3	7,6	12,1	16,7	25,8	49,4	96,5	143,7	238,1	474,1
14	4,2	4,6	5,5	7,8	12,4	17,0	26,2	50,4	98,7	147,0	243,6	485,0
16	4,4	4,7	5,6	7,9	12,6	17,3	26,7	51,4	100,9	150,3	249,1	496,3
18	4,5	4,9	5,8	8,1	12,9	17,6	27,2	52,5	103,0	153,6	254,8	507,8
20	4,7	5,1	5,9	8,3	13,1	18,0	27,7	53,6	105,3	157,0	260,6	519,3
22	5,0	5,2	6,1	8,5	13,4	18,3	28,2	54,7	107,6	160,6	266,6	531,3
24	5,2	5,4	6,3	8,7	13,7	18,7	28,7	55,8	110,0	164,2	272,7	543,5
26	5,4	5,6	6,5	8,9	13,9	19,0	29,2	56,9	112,4	167,9	278,9	556,3
28	5,7	5,9	6,6	9,1	14,2	19,4	29,8	58,1	114,9	171,7	285,2	568,9
30	6,0	6,1	6,8	9,3	14,5	19,8	30,3	59,3	117,4	175,5	291,7	582,1
32	6,4	6,3	7,1	9,5	14,8	20,1	30,9	60,6	120,0	179,5	298,4	595,5
34	6,8	6,6	7,3	9,8	15,1	20,5	31,5	61,8	122,7	183,5	305,2	609,1
36	7,2	6,9	7,5	10,0	15,4	20,9	32,0	63,1	125,4	187,6	312,0	623,3
38	7,6	7,2	7,7	10,2	15,7	21,4	32,6	64,4	128,1	191,8	319,2	637,8
40	8,2	7,5	8,0	10,5	16,1	21,8	33,2	65,8	130,9	196,1	326,5	652,4
42	8,7	7,9	8,3	10,7	16,4	22,2	33,9	67,2	133,8	200,5	334,0	667,6
44	9,3	8,3	8,6	11,0	16,8	22,6	34,5	68,6	136,8	205,1	341,7	683,1
46	10,0	8,7	8,8	11,3	17,1	23,1	35,1	70,0	139,8	209,7	349,5	698,7
48	10,8	9,1	9,2	11,6	17,5	23,5	35,8	71,5	142,9	214,5	357,3	715,0
50	11,6	9,6	9,5	11,9	17,8	24,0	36,5	72,9	146,1	219,2	365,4	731,5
52	12,5	10,1	9,8	12,2	18,2	24,5	37,1	74,5	149,3	224,2	374,0	748,1
54	13,5	10,6	10,2	12,5	18,6	25,0	37,8	76,0	152,6	229,3	382,6	765,4
56	14,6	11,2	10,5	12,8	19,0	25,5	38,5	77,6	156,0	234,5	391,2	783,6
58	15,7	11,8	10,9	13,2	19,4	26,0	39,3	79,2	159,4	239,6	400,3	801,0
60	17,0	12,5	11,4	13,5	19,8	26,5	40,0	80,9	163,1	245,2	409,3	820,1
62	18,5	13,2	11,8	13,9	20,3	27,0	40,7	82,6	166,6	250,6	418,8	838,5
64	20,0	13,9	12,2	14,2	20,7	27,6	41,5	84,4	170,3	256,2	428,4	858,6
66	21,9	14,7	12,7	14,6	21,2	28,1	42,3	86,1	174,1	262,1	437,8	877,7
68	23,9	15,6	13,2	15,0	21,6	28,7	43,1	87,9	178,0	268,0	448,3	898,8
70	26,0	16,6	13,7	15,5	22,1	29,3	43,9	89,8	181,8	274,1	458,2	918,8
72	28,2	17,5	14,3	15,9	22,6	29,9	44,7	91,7	185,8	280,3	469,0	940,8
74	30,9	18,6	14,9	16,3	23,1	30,5	45,6	93,6	190,0	286,7	479,3	961,7
76	33,5	19,8	15,5	16,8	23,6	31,1	46,5	95,6	194,2	293,0	490,7	984,6
78	36,8	21,0	16,1	17,2	24,1	31,7	47,4	97,6	198,5	299,7	502,0	1007,5
80	39,9	22,3	16,8	17,7	24,7	32,4	48,3	99,8	203,1	306,3	513,2	1030,2
82	43,6	23,8	17,5	18,2	25,2	33,0	49,2	101,9	207,6	313,2	524,9	1053,9
84	48,2	25,2	18,2	18,7	25,8	33,7	50,1	104,0	212,1	320,4	537,2	1078,7
86	52,3	27,0	19,0	19,3	26,4	34,4	51,1	106,1	217,0	327,6	549,3	1103,3
88	57,3	28,5	19,8	19,8	27,0	35,1	52,1	108,4	221,9	335,0	561,9	1129,0
90	63,3	30,6	20,7	20,4	27,6	35,9	53,0	110,8	226,6	342,8	574,4	1154,3

Таблица D.4

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта без засечек при уровне яркости

100 кд/м² (см. рисунок D.2 б))

Возраст, лет

Расстояние наблюдения, м

0,2

0,3

0,5

100

3,9

4,2

4,9

6,5

9,9

13,3

20,0

37,2

71,6

106,0

174,7

346,5

3,9

4,3

4,9

6,7

10,1

13,5

20,4

38,0

73,1

108,3

178,6

354,5

4,0

4,4

5,0

6,8

10,3

13,7

20,7

38,7

74,7

110,7

182,7

362,8

4,1

4,5

5,1

6,9

10,4

14,0

21,1

39,5

76,3

113,2

186,8

371,0

4,3

4,6

5,2

7,0

10,6

14,2

21,4

40,3

78,0

115,7

191,1

379,5

4,4

4,7

5,4

7,2

10,8

14,5

21,8

41,1

79,7

118,2

195,4

388,3

4,5

4,8

5,5

7,3

11,0

14,7

22,2

41,9

81,4

120,9

199,8

397,3

4,7

4,9

5,6

7,4

11,2

15,0

22,6

42,8

83,2

123,5

204,4

406,3

4,8

5,1

5,7

7,6

11,4

15,3

23,0

43,6

84,9

126,3

209,1

415,6

5,0

5,2

5,9

7,7

11,6

15,5

23,4

44,5

86,8

129,2

213,8

425,2

5,2

5,4

6,0

7,9

11,8

15,8

23,8

45,4

88,7

132,0

218,6

435,1

5,4

5,5

6,2

8,1

12,1

16,1

24,2

46,3

90,6

135,0

223,5

445,0

5,7

6,3

8,2

12,3

16,4

24,6

47,3

92,6

137,9

228,7

455,3

6,0

5,9

6,5

8,4

12,5

16,7

25,1

48,2

94,6

141,0

233,9

465,8

6,3

6,1

6,6

8,6

12,8

17,0

25,5

49,2

96,7

144,2

239,2

476,4

6,6

6,4

6,8

8,8

13,0

17,3

26,0

50,2

98,8

147,4

244,5

487,5

6,9

6,6

7,0

9,0

13,3

17,6

26,4

51,3

100,9

150,7

250,1

498,7

7,3

6,8

7,2

9,2

13,5

18,0

26,9

52,3

103,2

154,1

255,8

510,1

7,8

7,1

7,4

9,4

13,8

18,3

27,4

53,4

105,4

157,5

261,7

522,1

8,2

7,4

7,6

9,6

14,0

18,6

27,9

54,5

107,7

161,0

267,7

534,1

8,8

7,7

7,9

9,8

14,3

19,0

28,4

55,6

110,1

164,6

273,7

546,3

9,4

8,1

10,0

14,6

19,3

28,9

56,7

112,5

168,4

279,8

559,0

10,0

8,4

10,2

14,9

19,7

29,4

57,9

115,0

172,0

286,2

571,9

10,7

8,8

8,6

10,5

15,2

20,1

30,0

59,1

117,5

176,0

292,9

584,8

11,5

9,3

8,9

10,7

15,5

20,5

30,5

60,3

120,1

180,0

299,6

598,3

12,3

9,7

9,2

11,0

15,8

20,8

31,0

61,6

122,7

184,0

306,3

612,5

13,2

10,2

9,5

11,2

16,1

21,3

31,6

62,8

125,4

188,0

313,4

626,2

14,2

10,7

9,8

11,5

16,5

21,7

32,2

64,1

128,2

192,4

320,5

641,1

15,4

11,2

10,2

11,8

16,8

22,1

32,8

65,4

131,0

196,5

327,9

655,4

16,6

11,8

10,5

12,1

17,1

22,5

33,4

66,8

133,9

200,9

335,3

671,1

18,1

12,5

10,9

12,4

17,5

22,9

34,0

68,2

136,9

205,5

342,7

686,0

19,6

13,2

11,3

12,7

17,9

23,4

34,6

69,6

139,9

210,1

350,8

702,5

21,3

13,9

11,7

13,0

18,2

23,8

35,3

71,1

142,9

214,9

358,6

718,1

23,0

14,6

12,1

13,4

18,6

24,3

35,9

72,6

146,0

219,7

367,1

735,3

ИС МЕГАНОРМ: примечание.

Значение в 10-м столбце дано в соответствии с официальным текстом документа.

25,1

15,5

12,6

13,7

19,0

24,8

36,6

74,0

224,7

375,1

751,5

27,2

16,4

13,1

14,1

19,4

25,2

37,2

75,6

152,5

229,7

384,0

769,5

29,7

17,3

13,6

14,4

19,8

25,7

37,9

77,2

155,9

234,9

392,8

787,3

32,1

18,4

14,1

14,8

20,2

26,2

38,6

78,8

159,5

240,0

401,5

805,0

35,0

19,6

14,6

15,2

20,7

26,8

39,4

80,5

163,0

245,4

410,6

823,5

38,6

20,6

15,2

15,6

21,1

27,3

40,1

82,1

166,5

251,1

420,2

842,9

41,8

22,0

15,8

16,0

21,6

27,8

40,8

83,8

170,3

256,6

429,7

862,1

45,7

23,2

16,4

22,0

28,4

41,6

85,6

174,1

262,5

439,6

882,1

50,4

24,8

17,1

16,9

22,5

29,0

42,4

87,4

177,9

268,6

449,3

901,9

Таблица D.5

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта с засечками при уровне яркости

10 кд/м² (см. рисунок D.3 a))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	4,0	4,6	5,7	8,6	14,3	20,0	31,4	60,5	118,7	176,8	293,2	584,0
8	4,2	4,8	5,9	8,8	14,6	20,4	32,0	61,8	121,3	180,9	299,9	597,5
10	4,4	4,9	6,1	9,0	14,9	20,8	32,6	63,0	124,0	184,9	306,7	611,5
12	4,5	5,1	6,2	9,2	15,2	21,2	33,2	64,4	126,7	189,0	313,7	625,5
14	4,7	5,2	6,4	9,4	15,5	21,6	33,8	65,7	129,5	193,3	321,0	639,8
16	4,9	5,4	6,6	9,6	15,8	22,0	34,4	67,1	132,4	197,7	328,3	654,8
18	5,2	5,6	6,8	9,9	16,2	22,5	35,1	68,5	135,3	202,1	335,7	670,0
20	5,4	5,9	7,0	10,1	16,5	22,9	35,7	69,9	138,3	206,6	343,5	685,2
22	5,7	6,1	7,2	10,4	16,8	23,4	36,4	71,4	141,3	211,3	351,4	701,0
24	6,0	6,3	7,4	10,6	17,2	23,8	37,1	72,8	144,5	216,1	359,4	717,1
26	6,4	6,6	7,7	10,9	17,6	24,3	37,8	74,4	147,7	221,0	367,6	734,0
28	6,7	6,9	7,9	11,2	17,9	24,8	38,5	75,9	150,9	225,9	375,9	750,7
30	7,2	7,2	8,2	11,5	18,3	25,3	39,2	77,6	154,3	231,0	384,6	768,1
32	7,6	7,5	8,5	11,7	18,7	25,8	40,0	79,2	157,7	236,2	393,4	785,8
34	8,1	7,9	8,8	12,0	19,1	26,3	40,7	80,9	161,2	241,5	402,3	803,8
36	8,7	8,3	9,1	12,4	19,5	26,8	41,5	82,5	164,8	246,9	411,4	822,6
38	9,3	8,7	9,4	12,7	20,0	27,4	42,3	84,3	168,4	252,6	420,8	841,7
40	9,9	9,1	9,7	13,0	20,4	27,9	43,0	86,1	172,1	258,3	430,4	860,9
42	10,7	9,6	10,1	13,4	20,8	28,5	43,9	87,9	175,9	264,0	440,4	881,1
44	11,5	10,1	10,5	13,7	21,3	29,1	44,7	89,7	179,9	270,1	450,6	901,5
46	12,4	10,6	10,8	14,1	21,8	29,7	45,6	91,6	183,9	276,1	460,8	922,1
48	13,4	11,2	11,3	14,5	22,2	30,3	46,4	93,6	187,9	282,5	471,1	943,7
50	14,4	11,8	11,7	14,9	22,7	30,9	47,3	95,5	192,1	288,7	481,9	965,5
52	15,7	12,5	12,1	15,3	23,2	31,5	48,2	97,5	196,4	295,4	493,2	987,3
54	16,9	13,2	12,6	15,7	23,7	32,1	49,1	99,6	200,8	302,1	504,6	1010,3
56	18,4	13,9	13,1	16,1	24,3	32,8	50,1	101,7	205,3	308,9	516,0	1034,2
58	19,9	14,8	13,6	16,6	24,8	33,5	51,0	103,8	209,7	315,7	527,9	1057,3
60	21,6	15,7	14,2	17,0	25,4	34,2	52,0	106,1	214,6	323,1	539,9	1082,6
62	23,6	16,5	14,7	17,5	25,9	34,9	53,0	108,3	219,2	330,2	552,5	1106,8
64	25,6	17,6	15,3	18,0	26,5	35,6	54,0	110,6	224,1	337,6	565,0	1133,3
66	28,1	18,6	16,0	18,5	27,1	36,3	55,0	112,9	229,2	345,4	577,6	1158,7
68	30,7	19,8	16,6	19,0	27,7	37,1	56,1	115,3	234,3	353,2	591,3	1186,5
70	33,6	21,1	17,3	19,6	28,4	37,8	57,2	117,8	239,4	361,3	604,4	1212,9
72	36,5	22,3	18,0	20,1	29,0	38,6	58,3	120,3	244,7	369,4	618,8	1242,0
74	40,0	23,7	18,8	20,7	29,7	39,4	59,4	122,8	250,2	377,9	632,4	1269,5
76	43,5	25,3	19,6	21,3	30,3	40,3	60,5	125,4	255,7	386,3	647,4	1299,9
78	47,7	26,9	20,5	21,9	31,0	41,1	61,7	128,1	261,4	395,1	662,3	1330,1
80	51,8	28,6	21,3	22,5	31,8	41,9	62,9	130,9	267,4	403,8	677,1	1360,0
82	56,8	30,6	22,3	23,2	32,5	42,8	64,1	133,7	273,4	412,9	692,6	1391,3
84	62,8	32,4	23,3	23,9	33,2	43,7	65,4	136,5	279,3	422,5	708,7	1424,2
86	68,3	34,8	24,3	24,6	34,0	44,6	66,6	139,4	285,8	431,9	724,7	1456,6
88	74,8	36,8	25,4	25,4	34,8	45,6	67,9	142,4	292,2	441,7	741,5	1490,5
90	82,8	39,5	26,5	26,1	35,6	46,6	69,2	145,5	298,6	452,1	758,0	1524,0

Таблица D.6

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта без засечек при уровне яркости

10 кд/м² (см. рисунок D.3 б))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	4,1	4,6	5,5	7,7	12,1	16,6	25,5	48,2	93,6	139,0	229,8	456,8
8	4,2	4,7	5,6	7,8	12,4	16,9	26,0	49,2	95,7	142,1	235,0	467,3
10	4,4	4,8	5,7	8,0	12,6	17,2	26,4	50,2	97,7	145,3	240,4	478,2
12	4,5	4,9	5,8	8,2	12,8	17,5	26,9	51,2	99,8	148,5	245,8	489,2
14	4,7	5,1	6,0	8,3	13,1	17,8	27,4	52,2	102,1	151,8	251,5	500,3
16	4,8	5,2	6,1	8,5	13,3	18,2	27,9	53,3	104,3	155,2	257,2	512,0
18	5,0	5,4	6,3	8,7	13,6	18,5	28,4	54,4	106,5	158,7	263,0	523,9
20	5,2	5,5	6,4	8,9	13,8	18,9	28,9	55,5	108,9	162,2	269,0	535,7
22	5,4	5,7	6,6	9,1	14,1	19,2	29,4	56,7	111,3	165,9	275,2	548,1
24	5,7	5,9	6,8	9,3	14,4	19,6	29,9	57,8	113,7	169,6	281,5	560,7
26	5,9	6,1	7,0	9,5	14,7	19,9	30,5	59,0	116,3	173,5	287,9	573,9
28	6,2	6,4	7,2	9,7	15,0	20,3	31,0	60,2	118,7	177,3	294,3	586,9
30	6,6	6,6	7,4	9,9	15,3	20,7	31,6	61,5	121,4	181,2	301,1	600,5
32	6,9	6,9	7,6	10,1	15,6	21,1	32,2	62,7	124,0	185,3	308,0	614,3
34	7,3	7,1	7,8	10,4	15,9	21,5	32,7	64,1	126,8	189,5	315,0	628,3
36	7,7	7,4	8,1	10,6	16,2	21,9	33,3	65,4	129,6	193,7	322,0	643,0
38	8,2	7,7	8,3	10,9	16,5	22,3	33,9	66,8	132,4	198,1	329,4	657,9
40	8,7	8,1	8,6	11,1	16,9	22,8	34,6	68,1	135,3	202,6	336,9	672,9
42	9,3	8,5	8,8	11,4	17,2	23,2	35,2	69,6	138,3	207,0	344,7	688,7
44	9,9	8,8	9,1	11,7	17,6	23,7	35,9	71,0	141,4	211,8	352,6	704,6
46	10,6	9,3	9,4	12,0	18,0	24,1	36,5	72,5	144,5	216,5	360,6	720,7
48	11,4	9,7	9,8	12,3	18,3	24,6	37,2	74,0	147,6	221,5	368,7	737,5
50	12,2	10,2	10,1	12,6	18,7	25,1	37,9	75,5	150,9	226,3	377,1	754,5
52	13,2	10,7	10,4	12,9	19,1	25,6	38,6	77,1	154,2	231,5	385,9	771,6
54	14,2	11,3	10,8	13,2	19,5	26,1	39,3	78,7	157,7	236,8	394,8	789,5
56	15,3	11,8	11,2	13,5	19,9	26,6	40,0	80,4	161,2	242,1	403,7	808,2
58	16,5	12,5	11,6	13,9	20,3	27,1	40,8	82,0	164,7	247,3	413,0	826,2
60	17,8	13,2	12,0	14,3	20,8	27,6	41,6	83,8	168,4	253,1	422,4	845,9
62	19,4	13,9	12,5	14,6	21,2	28,2	42,3	85,5	172,1	258,7	432,2	864,8
64	21,0	14,7	12,9	15,0	21,7	28,8	43,1	87,3	175,9	264,5	442,0	885,5
66	22,9	15,5	13,4	15,4	22,1	29,3	43,9	89,1	179,9	270,5	451,7	905,3
68	25,0	16,4	14,0	15,8	22,6	29,9	44,8	91,0	183,8	276,6	462,5	927,0
70	27,2	17,4	14,5	16,3	23,1	30,5	45,6	92,9	187,8	282,9	472,7	947,6
72	29,4	18,4	15,0	16,7	23,6	31,1	46,4	94,9	191,9	289,3	483,9	970,3
74	32,2	19,5	15,7	17,1	24,1	31,8	47,4	96,8	196,2	295,9	494,5	991,8
76	34,9	20,7	16,3	17,6	24,7	32,4	48,2	98,9	200,5	302,4	506,2	1015,5
78	38,2	21,9	17,0	18,1	25,2	33,1	49,1	101,0	205,0	309,3	517,9	1039,1
80	41,4	23,3	17,6	18,6	25,8	33,7	50,1	103,2	209,7	316,1	529,4	1062,5
82	45,3	24,9	18,4	19,1	26,3	34,4	51,0	105,4	214,4	323,2	541,5	1086,9
84	50,0	26,3	19,1	19,6	26,9	35,1	52,0	107,5	219,0	330,7	554,1	1112,5
86	54,2	28,1	19,9	20,2	27,5	35,8	53,0	109,7	224,0	338,1	566,6	1137,8
88	59,4	29,7	20,8	20,8	28,1	36,6	54,0	112,1	229,1	345,7	579,7	1164,3
90	65,6	31,8	21,6	21,3	28,7	37,3	55,0	114,5	234,0	353,8	592,6	1190,4

Таблица D.7

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта с засечками при уровне яркости

1 кд/м² (см. рисунок D.4 a))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	4,7	5,6	7,2	11,4	19,8	28,2	45,1	87,9	173,6	259,2	430,5	858,9
8	4,9	5,8	7,5	11,7	20,2	28,8	45,9	89,7	177,4	265,1	440,4	878,7
10	5,2	6,0	7,7	12,0	20,7	29,4	46,8	91,6	181,3	271,0	450,5	899,4
12	5,4	6,2	7,9	12,3	21,1	30,0	47,7	93,6	185,3	277,2	460,8	920,0
14	5,7	6,5	8,2	12,6	21,6	30,6	48,6	95,5	189,5	283,5	471,5	941,0
16	6,0	6,8	8,5	13,0	22,1	31,2	49,5	97,6	193,8	289,9	482,3	963,1
18	6,4	7,1	8,8	13,3	22,6	31,9	50,5	99,6	198,0	296,4	493,2	985,6
20	6,8	7,4	9,1	13,7	23,1	32,5	51,4	101,8	202,4	303,0	504,6	1007,9
22	7,2	7,7	9,4	14,0	23,6	33,2	52,4	103,9	206,9	310,0	516,2	1031,2
24	7,6	8,1	9,7	14,4	24,1	33,9	53,4	106,1	211,6	317,1	528,1	1054,9
26	8,1	8,5	10,1	14,8	24,6	34,6	54,4	108,3	216,3	324,2	540,1	1079,8
28	8,7	8,9	10,5	15,2	25,2	35,3	55,5	110,6	221,0	331,5	552,3	1104,3
30	9,3	9,4	10,8	15,6	25,8	36,0	56,5	113,0	226,0	338,9	565,1	1130,0
32	10,0	9,9	11,3	16,1	26,3	36,7	57,6	115,3	231,0	346,7	578,1	1156,1
34	10,7	10,4	11,7	16,5	26,9	37,5	58,7	117,9	236,2	354,5	591,3	1182,6
36	11,5	11,0	12,1	17,0	27,5	38,3	59,9	120,3	241,4	362,5	604,6	1210,3
38	12,4	11,5	12,6	17,4	28,2	39,1	61,0	122,9	246,7	370,8	618,6	1238,3
40	13,4	12,2	13,1	17,9	28,8	39,9	62,2	125,5	252,3	379,2	632,7	1266,7
42	14,5	12,9	13,6	18,4	29,5	40,7	63,4	128,2	257,9	387,6	647,4	1296,5
44	15,7	13,6	14,2	19,0	30,1	41,6	64,6	130,9	263,7	396,5	662,4	1326,5
46	17,0	14,4	14,7	19,5	30,8	42,5	65,9	133,7	269,6	405,5	677,4	1356,9
48	18,5	15,3	15,3	20,1	31,5	43,3	67,1	136,5	275,5	414,8	692,6	1388,6
50	20,0	16,2	16,0	20,6	32,3	44,3	68,5	139,4	281,7	423,9	708,5	1420,7
52	21,8	17,1	16,6	21,2	33,0	45,2	69,8	142,4	288,0	433,8	725,1	1452,9
54	23,7	18,2	17,3	21,9	33,7	46,1	71,1	145,4	294,5	443,7	741,9	1486,6
56	25,9	19,3	18,1	22,5	34,5	47,1	72,5	148,6	301,1	453,7	758,7	1522,0
58	28,1	20,5	18,8	23,2	35,3	48,1	73,9	151,7	307,6	463,7	776,3	1556,0
60	30,6	21,8	19,6	23,8	36,2	49,1	75,4	155,0	314,8	474,6	793,9	1593,2
62	33,6	23,1	20,5	24,5	37,0	50,1	76,8	158,2	321,7	485,1	812,4	1628,8
64	36,5	24,7	21,4	25,3	37,8	51,2	78,4	161,7	328,8	496,0	830,9	1667,9
66	40,1	26,2	22,3	26,0	38,7	52,2	79,8	165,1	336,4	507,5	849,4	1705,2
68	44,0	27,9	23,3	26,8	39,6	53,4	81,4	168,6	343,8	518,9	869,6	1746,1
70	48,2	29,8	24,3	27,6	40,5	54,5	83,0	172,3	351,3	530,9	888,9	1785,1
72	52,5	31,6	25,3	28,4	41,5	55,7	84,6	176,0	359,1	542,8	910,1	1827,9
74	57,6	33,7	26,5	29,3	42,5	56,9	86,3	179,7	367,2	555,3	930,1	1868,5
76	62,8	36,1	27,7	30,2	43,5	58,1	87,9	183,5	375,3	567,7	952,2	1913,2
78	69,1	38,3	28,9	31,1	44,5	59,3	89,7	187,5	383,8	580,6	974,2	1957,7
80	75,1	40,9	30,2	32,0	45,5	60,5	91,4	191,6	392,7	593,5	996,0	2001,8
82	82,4	43,9	31,6	33,0	46,6	61,8	93,2	195,7	401,4	606,9	1018,7	2047,9
84	91,2	46,5	33,0	34,0	47,7	63,2	95,0	199,8	410,1	620,9	1042,6	2096,2
86	99,3	50,0	34,5	35,0	48,8	64,5	96,9	204,0	419,7	634,8	1066,2	2144,0
88	109,0	53,0	36,1	36,1	50,0	65,9	98,8	208,5	429,2	649,4	1090,8	2194,0
90	120,8	57,0	37,7	37,2	51,2	67,4	100,7	213,1	438,5	664,6	1115,1	2243,2

Таблица D.8

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта без засечек при уровне яркости

1 кд/м² (см. рисунок D.4 б))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	4,7	5,3	6,6	9,9	16,4	23,0	36,1	69,6	136,5	203,3	337,0	671,4
8	4,8	5,5	6,8	10,1	16,8	23,4	36,8	71,0	139,5	207,9	344,7	686,8
10	5,0	5,6	7,0	10,3	17,1	23,9	37,5	72,5	142,5	212,5	352,6	702,9
12	5,2	5,8	7,2	10,6	17,5	24,4	38,2	74,0	145,6	217,3	360,6	719,0
14	5,4	6,0	7,4	10,8	17,8	24,8	38,9	75,5	148,9	222,2	369,0	735,4
16	5,7	6,3	7,6	11,1	18,2	25,3	39,6	77,1	152,2	227,2	377,4	752,6
18	6,0	6,5	7,8	11,4	18,6	25,8	40,3	78,7	155,5	232,3	385,9	770,2
20	6,2	6,7	8,1	11,6	19,0	26,3	41,1	80,4	158,9	237,5	394,8	787,6
22	6,6	7,0	8,3	11,9	19,4	26,9	41,9	82,1	162,4	242,9	403,9	805,8
24	6,9	7,3	8,6	12,2	19,8	27,4	42,7	83,7	166,1	248,4	413,1	824,3
26	7,3	7,6	8,8	12,5	20,2	27,9	43,5	85,5	169,8	254,0	422,5	843,7
28	7,8	7,9	9,1	12,8	20,6	28,5	44,3	87,3	173,5	259,7	432,1	862,9
30	8,2	8,3	9,4	13,2	21,1	29,1	45,1	89,2	177,4	265,5	442,0	883,0
32	8,8	8,7	9,8	13,5	21,5	29,6	45,9	91,0	181,3	271,5	452,2	903,3
34	9,3	9,1	10,1	13,9	22,0	30,2	46,8	93,0	185,3	277,7	462,5	924,0
36	10,0	9,5	10,4	14,2	22,5	30,9	47,7	94,9	189,4	283,9	472,9	945,6
38	10,7	10,0	10,8	14,6	23,0	31,5	48,6	96,9	193,5	290,3	483,7	967,5
40	11,4	10,5	11,2	15,0	23,4	32,1	49,5	98,9	197,9	296,9	494,8	989,6
42	12,3	11,0	11,6	15,4	24,0	32,7	50,5	101,0	202,2	303,5	506,3	1012,8
44	13,2	11,6	12,0	15,8	24,5	33,4	51,4	103,2	206,8	310,4	517,9	1036,3
46	14,2	12,2	12,5	16,2	25,0	34,1	52,4	105,3	211,4	317,4	529,7	1060,0
48	15,4	12,9	12,9	16,6	25,6	34,8	53,4	107,5	216,0	324,7	541,6	1084,8
50	16,6	13,6	13,4	17,1	26,1	35,5	54,4	109,8	220,9	331,8	553,9	1109,8
52	18,0	14,4	14,0	17,5	26,7	36,2	55,4	112,1	225,7	339,5	566,9	1134,9
54	19,5	15,2	14,5	18,0	27,3	37,0	56,5	114,5	230,8	347,3	580,0	1161,3
56	21,2	16,0	15,1	18,5	27,9	37,7	57,6	116,9	236,0	355,1	593,1	1188,8
58	22,9	17,0	15,7	19,0	28,5	38,5	58,7	119,4	241,1	362,9	606,8	1215,4
60	24,8	18,0	16,3	19,6	29,2	39,3	59,8	121,9	246,7	371,4	620,6	1244,4
62	27,2	19,0	17,0	20,1	29,8	40,1	60,9	124,5	252,0	379,6	635,0	1272,3
64	29,5	20,2	17,6	20,7	30,5	40,9	62,1	127,1	257,6	388,1	649,5	1302,7
66	32,3	21,4	18,4	21,3	31,2	41,8	63,3	129,8	263,5	397,0	663,9	1331,9
68	35,3	22,8	19,1	21,9	31,9	42,7	64,5	132,6	269,3	406,0	679,7	1363,8
70	38,6	24,2	19,9	22,5	32,6	43,5	65,8	135,5	275,2	415,3	694,7	1394,2
72	41,9	25,6	20,7	23,1	33,3	44,4	67,0	138,3	281,2	424,6	711,3	1427,6
74	45,9	27,3	21,6	23,8	34,1	45,4	68,3	141,2	287,6	434,3	726,9	1459,3
76	50,0	29,1	22,6	24,5	34,9	46,3	69,6	144,2	293,9	444,0	744,2	1494,2
78	54,9	30,9	23,5	25,2	35,7	47,3	71,0	147,3	300,5	454,1	761,3	1528,9
80	59,6	32,9	24,5	25,9	36,5	48,2	72,3	150,5	307,4	464,2	778,3	1563,3
82	65,3	35,2	25,6	26,7	37,3	49,2	73,7	153,7	314,3	474,6	796,1	1599,3
84	72,2	37,3	26,8	27,5	38,2	50,3	75,1	156,9	321,0	485,6	814,7	1637,0
86	78,5	40,0	27,9	28,3	39,1	51,3	76,6	160,2	328,5	496,4	833,1	1674,3
88	86,0	42,3	29,2	29,2	40,0	52,4	78,1	163,7	335,9	507,8	852,3	1713,4
90	95,2	45,4	30,4	30,0	40,9	53,5	79,6	167,3	343,2	519,7	871,3	1751,8

Таблица D.9

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта с засечками при уровне яркости

0,1 кд/м² (см. рисунок D.5 a))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	6,6	8,2	11,4	19,3	35,3	51,2	83,1	164,3	326,9	489,3	814,3	1626,8
8	7,0	8,6	11,8	19,9	36,1	52,3	84,7	167,9	334,2	500,5	833,0	1664,2
10	7,5	9,0	12,3	20,4	36,9	53,4	86,4	171,5	341,6	511,7	852,1	1703,5
12	8,0	9,5	12,7	21,0	37,8	54,5	88,1	175,1	349,2	523,4	871,6	1742,6
14	8,5	10,0	13,2	21,6	38,6	55,7	89,8	178,8	357,1	535,3	892,0	1782,5
16	9,1	10,5	13,8	22,3	39,5	56,9	91,5	182,7	365,2	547,5	912,4	1824,3
18	9,8	11,1	14,3	22,9	40,5	58,1	93,4	186,7	373,2	559,8	933,1	1866,9
20	10,5	11,7	14,9	23,6	41,4	59,3	95,2	190,7	381,5	572,4	954,7	1909,2
22	11,3	12,4	15,5	24,3	42,4	60,6	97,0	194,7	390,0	585,6	976,8	1953,5
24	12,1	13,0	16,1	25,0	43,4	61,9	99,0	198,8	398,9	599,0	999,3	1998,5
26	13,1	13,8	16,8	25,8	44,4	63,2	100,9	203,1	407,9	612,6	1022,1	2045,7
28	14,1	14,6	17,5	26,5	45,5	64,6	102,9	207,5	416,8	626,5	1045,3	2092,3
30	15,3	15,5	18,2	27,3	46,5	65,9	104,9	212,0	426,4	640,5	1069,5	2141,0
32	16,6	16,4	19,0	28,1	47,6	67,3	106,9	216,4	435,8	655,2	1094,2	2190,5
34	18,0	17,4	19,8	29,0	48,8	68,8	109,1	221,2	445,6	670,1	1119,1	2240,6
36	19,6	18,4	20,7	29,9	49,9	70,3	111,2	225,9	455,6	685,1	1144,4	2293,2
38	21,2	19,6	21,6	30,7	51,1	71,8	113,4	230,8	465,6	700,9	1170,9	2346,4
40	23,1	20,8	22,5	31,7	52,3	73,3	115,6	235,7	476,1	716,8	1197,6	2400,2
42	25,2	22,1	23,5	32,6	53,5	74,9	117,9	240,9	486,7	732,9	1225,7	2456,6
44	27,4	23,5	24,6	33,6	54,8	76,5	120,2	246,0	497,8	749,7	1254,0	2513,7
46	29,9	25,0	25,6	34,7	56,1	78,2	122,6	251,2	509,0	766,7	1282,6	2571,2
48	32,7	26,6	26,8	35,7	57,5	79,9	125,0	256,7	520,3	784,5	1311,4	2631,5
50	35,7	28,3	28,0	36,8	58,8	81,6	127,5	262,1	532,1	801,7	1341,5	2692,2
52	39,1	30,2	29,2	37,9	60,2	83,4	130,1	267,8	543,9	820,4	1373,0	2753,4
54	42,7	32,2	30,6	39,1	61,6	85,1	132,6	273,5	556,3	839,2	1404,7	2817,3
56	46,8	34,2	31,9	40,3	63,1	87,0	135,2	279,4	568,7	858,2	1436,6	2884,3
58	51,0	36,6	33,4	41,6	64,7	88,9	137,9	285,4	581,2	877,1	1470,0	2948,9
60	55,7	39,1	34,9	42,9	66,2	90,8	140,6	291,6	594,7	897,8	1503,5	3019,4
62	61,4	41,6	36,5	44,2	67,8	92,7	143,3	297,8	607,8	917,7	1538,6	3087,0
64	67,0	44,4	38,2	45,6	69,4	94,8	146,3	304,3	621,4	938,4	1573,6	3161,1
66	73,8	47,3	40,0	47,0	71,1	96,8	149,1	310,7	635,6	960,1	1608,7	3231,9
68	81,2	50,6	41,8	48,4	72,8	99,0	152,1	317,5	649,8	981,8	1647,1	3309,5
70	89,1	54,2	43,7	50,0	74,6	101,1	155,1	324,5	664,0	1004,5	1683,6	3383,4
72	97,2	57,6	45,7	51,6	76,3	103,2	158,1	331,5	678,8	1027,1	1723,8	3464,6
74	106,9	61,5	47,9	53,2	78,2	105,5	161,4	338,4	694,2	1050,8	1761,8	3541,6
76	116,8	66,1	50,2	54,9	80,1	107,8	164,4	345,7	709,6	1074,3	1803,7	3626,3
78	128,7	70,3	52,5	56,6	82,0	110,2	167,8	353,2	725,6	1098,9	1845,4	3710,7
80	140,1	75,2	55,0	58,3	84,0	112,5	171,1	361,1	742,4	1123,3	1886,7	3794,4
82	153,9	80,9	57,6	60,2	86,1	114,9	174,5	368,9	759,1	1148,7	1929,9	3881,9
84	170,7	85,9	60,3	62,2	88,1	117,5	177,9	376,6	775,5	1175,4	1975,1	3973,5
86	186,0	92,5	63,1	64,1	90,3	120,0	181,4	384,7	793,7	1201,7	2019,8	4064,1
88	204,3	98,2	66,2	66,2	92,5	122,7	185,1	393,0	811,6	1229,3	2066,6	4159,0
90	226,7	105,8	69,2	68,2	94,7	125,4	188,7	401,8	829,3	1258,1	2112,7	4252,4

Таблица D.10

Минимальный размер шрифта, обеспечивающий разборчивость

при чтении, для шрифта без засечек при уровне яркости

0,1 кд/м² (см. рисунок D.5 б))

Возраст, лет	Расстояние наблюдения, м
Возраст, лет	0,2	0,3	0,5	1	2	3	5	10	20	30	50	100
6	6,2	7,4	9,8	16,0	28,5	40,9	65,8	129,2	256,1	382,9	636,5	1270,6
8	6,5	7,7	10,2	16,5	29,1	41,8	67,1	132,0	261,8	391,6	651,1	1299,9
10	6,8	8,0	10,5	16,9	29,8	42,6	68,4	134,8	267,6	400,4	666,0	1330,5
12	7,2	8,4	10,9	17,4	30,4	43,5	69,7	137,6	273,5	409,5	681,2	1361,0
14	7,6	8,8	11,3	17,9	31,1	44,4	71,1	140,5	279,7	418,8	697,2	1392,2
16	8,1	9,2	11,7	18,4	31,8	45,4	72,4	143,6	286,0	428,3	713,1	1424,8
18	8,6	9,6	12,1	18,9	32,6	46,3	73,8	146,7	292,2	437,9	729,2	1458,1
20	9,2	10,1	12,6	19,4	33,3	47,3	75,3	149,8	298,8	447,8	746,1	1491,1
22	9,8	10,6	13,1	19,9	34,1	48,3	76,7	152,9	305,4	458,0	763,3	1525,6
24	10,5	11,2	13,6	20,5	34,8	49,3	78,2	156,2	312,3	468,5	780,9	1560,8
26	11,2	11,7	14,1	21,1	35,6	50,3	79,7	159,5	319,4	479,1	798,7	1597,6
28	12,0	12,4	14,6	21,7	36,5	51,4	81,3	162,9	326,3	489,9	816,8	1634,0
30	12,9	13,0	15,2	22,3	37,3	52,4	82,8	166,4	333,8	500,9	835,7	1672,0
32	13,9	13,8	15,8	22,9	38,1	53,5	84,4	169,9	341,1	512,3	855,0	1710,6
34	15,0	14,5	16,4	23,6	39,0	54,7	86,1	173,6	348,8	523,9	874,4	1749,8
36	16,2	15,4	17,1	24,3	39,9	55,8	87,8	177,3	356,5	535,7	894,2	1790,8
38	17,5	16,2	17,8	25,0	40,8	57,0	89,4	181,1	364,4	548,0	914,8	1832,3
40	19,0	17,2	18,6	25,7	41,8	58,2	91,2	184,9	372,6	560,4	935,7	1874,3
42	20,6	18,2	19,3	26,5	42,8	59,4	93,0	189,0	380,9	573,0	957,6	1918,3
44	22,4	19,3	20,1	27,2	43,8	60,7	94,8	193,0	389,5	586,1	979,7	1962,9
46	24,3	20,5	21,0	28,0	44,8	62,0	96,6	197,1	398,3	599,4	1002,0	2007,8
48	26,5	21,7	21,9	28,9	45,8	63,3	98,5	201,3	407,0	613,2	1024,5	2054,8
50	28,8	23,1	22,8	29,7	46,9	64,7	100,5	205,5	416,2	626,7	1048,0	2102,2
52	31,5	24,5	23,8	30,6	48,0	66,0	102,5	210,0	425,5	641,3	1072,6	2149,9
54	34,3	26,1	24,8	31,5	49,1	67,4	104,4	214,4	435,1	656,0	1097,4	2199,9
56	37,5	27,7	25,9	32,4	50,2	68,8	106,5	219,1	444,8	670,8	1122,3	2252,2
58	40,8	29,5	27,0	33,4	51,4	70,3	108,6	223,7	454,6	685,6	1148,3	2302,5
60	44,4	31,5	28,2	34,4	52,7	71,9	110,7	228,6	465,2	701,7	1174,4	2357,6
62	48,9	33,4	29,5	35,5	53,9	73,4	112,8	233,4	475,3	717,2	1201,8	2410,4
64	53,2	35,7	30,8	36,5	55,1	74,9	115,1	238,5	486,0	733,4	1229,2	2468,2
66	58,6	37,9	32,2	37,7	56,4	76,5	117,3	243,5	497,1	750,4	1256,5	2523,4
68	64,3	40,5	33,6	38,8	57,8	78,2	119,7	248,7	508,2	767,3	1286,5	2584,0
70	70,5	43,3	35,1	40,0	59,2	79,8	122,0	254,2	519,2	785,0	1315,0	2641,7
72	76,8	45,9	36,6	41,2	60,5	81,5	124,4	259,7	530,7	802,6	1346,4	2705,1
74	84,4	49,0	38,4	42,5	62,0	83,3	126,9	265,1	542,8	821,1	1376,0	2765,1
76	92,1	52,5	40,1	43,8	63,5	85,1	129,3	270,8	554,8	839,5	1408,7	2831,3
78	101,4	55,9	42,0	45,2	65,0	86,9	131,9	276,7	567,3	858,7	1441,3	2897,1
80	110,3	59,7	43,9	46,5	66,6	88,8	134,5	282,8	580,4	877,7	1473,5	2962,4
82	121,1	64,1	45,9	48,0	68,1	90,7	137,2	288,9	593,4	897,6	1507,2	3030,7
84	134,2	68,0	48,1	49,5	69,7	92,7	139,8	294,9	606,2	918,4	1542,5	3102,2
86	146,1	73,1	50,2	51,0	71,5	94,7	142,6	301,2	620,4	938,9	1577,4	3173,0
88	160,4	77,6	52,6	52,6	73,2	96,7	145,4	307,7	634,5	960,4	1613,9	3247,0
90	177,9	83,5	55,0	54,2	74,9	98,9	148,2	314,6	648,3	982,9	1649,9	3319,9

Приложение E

(справочное)

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ К ГРУППЕ ЛЮДЕЙ РАЗНОГО ВОЗРАСТА

В РАЗНЫХ УСЛОВИЯХ ПРОСМОТРА

E.1 Общие положения

Данное приложение содержит руководство по оценке минимального размера шрифта, обеспечивающего разборчивость при чтении, для группы из нескольких человек (более одного человека) разного возраста в разных условиях просмотра.

Процедура определения минимального размера шрифта, обеспечивающего разборчивость при чтении, для группы людей разного возраста в разных условиях просмотра заключается в следующем:

- определение размера шрифта в двух предельных случаях, то есть наименьший и наибольший размер шрифта, для каждой переменной:

a) самого молодого и самого старшего по возрасту;

b) минимального и максимального расстояния наблюдения;

c) самого яркого и самого темного по уровню яркости;

d) самого высокого и самого низкого контраста;

- обеспечение возможного диапазона минимального размера шрифта, обеспечивающего разборчивость при чтении, для группы людей разного возраста в разных условиях просмотра.

E.2 Пример определения минимального размера шрифта, обеспечивающего разборчивость при чтении, для группы людей разного возраста в разных условиях просмотра

В таблице E.1 приведена необходимая информация для определения минимального размера шрифта, обеспечивающего разборчивость при чтении, для группы людей разного возраста в разных условиях просмотра.

Таблица E.1

Условия просмотра для определения минимального размера

шрифта, обеспечивающего разборчивость при чтении

Условия просмотра	Спецификация условий (диапазон значений переменной)
Возраст	60 - 80 лет
Расстояние наблюдения	0,3 - 2 м
Уровень яркости	10 - 500 кд/м²
Контраст	30 - 80%, прямой (определяемый по формуле Майкельсона)

Два экстремальных условия, соответствующие наименьшему и наибольшему минимальному размеру шрифта, обеспечивающему разборчивость при чтении, можно определить из таблицы E.1. Яркость и контраст - это факторы, напрямую влияющие на размер шрифта, обеспечивающего разборчивость при чтении, без какой-либо взаимосвязи с другими условиями просмотра. Таким образом, наибольшая яркость и наибольший контраст (500 кд/м² и 80% контраста) являются условиями, соответствующими наименьшему размеру шрифта, а наименьшая яркость и наименьший контраст (10 кд/м², 30%) - наибольшему размеру шрифта.

Однако существует сложная взаимосвязь между возрастом, расстоянием наблюдения и размером шрифта, обеспечивающего разборчивость при чтении. Предельные условия возраста и расстояния наблюдения для данного диапазона можно найти с использованием рисунков D.1 - D.5. Для данного примера по рисункам D.2 и D.3 приблизительно можно определить, что возраст 60 лет при расстоянии наблюдения 0,5 м (но не 0,3 м) и возраст 80 лет при расстоянии наблюдения 2 м соответствуют наименьшему и наибольшему размеру шрифта соответственно.

Таким образом, наименьший минимальный размер шрифта, обеспечивающий разборчивость при чтении, может быть определен по формулам (E.1) - (E.4) для следующих условий просмотра: возраст 60 лет, расстояние наблюдения 0,5 м, яркость 500 кд/м² и контраст 80%, например для шрифта без засечек:

V = kV₀ = 1,083·0,468 = 0,507; (E.1)

S = D/V = 0,5/0,507 = 0,986; (E.2)

P_min = aS + b = 6,4·0,986 + 3,0 = 9,3; (E.3)

P_min,c = r P_min = 1,09·9,3 = 10,1 (пт). (E.4)

Аналогично, наибольший минимальный размер шрифта, обеспечивающий разборчивость при чтении, может быть определен по формулам (E.5) - (E.8) для следующих условий просмотра: возраст 80 лет, расстояние наблюдения 2 м, яркость 10 кд/м² и контраст 30%, также для шрифта без засечек:

V = kV₀ = 0,757·0,743 = 0,562; (E.5)

S = D/V = 2/0,562 = 3,56; (E.6)

P_min = aS + b = 6,4·3,56 + 3,0 = 22,8; (E.7)

P_min,c = r P_min = 1,66·22,8 = 37,8 (пт). (E.8)

Фиксированный размер шрифта в диапазоне от 10,1 пункта (высокая разборчивость) до 37,8 пункта (низкая разборчивость) или переменный размер шрифта в этом диапазоне может быть использован в зависимости от условий использования или выбора разработчика из условий, приведенных в таблице E.1.

Приложение F

(справочное)

ПРИМЕНЕНИЕ К НЕАЛФАВИТНЫМ ЗНАКАМ КОРЕЙСКОГО, КИТАЙСКОГО

И ТАЙСКОГО ЯЗЫКОВ

F.1 Общие положения

В данном приложении приведены примеры применения метода, описанного в настоящем стандарте, к неалфавитным знакам других языков. Знаки китайского, корейского (Хангыль) и тайского языков были протестированы в каждой стране как неалфавитные. В США, Германии и Японии для сравнения были протестированы буквенно-цифровые знаки.

F.2 Результаты испытаний

На рисунке F.1 представлены результаты испытаний на разборчивость, проведенных в 6 странах в одинаковых экспериментальных условиях с использованием одинаковых печатных образцов, но на разных языках, упомянутых выше [7]. Исходя из условий испытаний (освещенность и т.д.) и данных испытаний на разборчивость, основанных в общей сложности на 20 испытуемых пожилых людей старше 60 лет, минимальный размер шрифта, обеспечивающий разборчивость при чтении, вычисленный на основе формул и полученный в результате эксперимента представлены как абсцисса и ордината, соответственно, для установления взаимосвязи между этими двумя результатами.

X - вычисленный минимальный размер шрифта, обеспечивающий

разборчивость при чтении (пт); Y - определенный

из эксперимента минимальный размер шрифта, обеспечивающий

разборчивость при чтении (пт);

- Корея (Хангыль, шрифт

с засечками);

- Корея (Хангыль, шрифт без засечек);

- Китай (китайский, шрифт с засечками);

- Китай

(китайский, шрифт без засечек);

- Германия (алфавит,

шрифт с засечками);

- Германия (алфавит, шрифт

без засечек);

- Япония (алфавит, шрифт с засечками);

- Япония (алфавит, шрифт без засечек);

- Таиланд

(тайский, шрифт с засечками);

- Таиланд (тайский, шрифт

без засечек);

- США (алфавит, шрифт с засечками);

- США (алфавит, шрифт без засечек)

Рисунок F.1 - Корреляция между вычисленным и определенным

из эксперимента минимальным размером шрифта, обеспечивающим

разборчивость при чтении, для трех не буквенно-цифровых

знаков, протестированных в Корее, Китае и Таиланде,

и буквенно-цифровых знаков, протестированных в Германии,

Японии и США

Как показано на рисунке F.1, данные, полученные с использованием метода, описанного в разделах 5 и 6, достаточно близко по значению соответствуют данным эксперимента, однако наблюдались и некоторые расхождения, для которых можно было выбрать лучшие параметры.

Приложение G

(справочное)

ДАННЫЕ И ПРИНЦИП МЕТОДА ОЦЕНКИ МИНИМАЛЬНОГО РАЗМЕРА ШРИФТА,

ОБЕСПЕЧИВАЮЩЕГО РАЗБОРЧИВОСТЬ ПРИ ЧТЕНИИ

G.1 Общие положения

В данном приложении приведены экспериментальные данные определения остроты зрения и разборчивости знаков, а также обоснование метода оценки минимального размера шрифта, обеспечивающего разборчивость при чтении, полученное на основе этих данных. В настоящем приложении также приведены данные, используемые для корректировки размера шрифта с использованием коэффициента контраста.

G.2 Данные определения остроты зрения и разборчивости знаков

Острота зрения является основным фактором для оценки размера шрифта, обеспечивающего разборчивость при чтении, так как установлено, что чем лучше острота зрения, тем меньше необходимый размер шрифта. Обоснование определения разборчивого размера шрифта основано на связи между остротой зрения и разборчивым размером шрифта.

Рисунки G.1 a) и G.1 b) показывают усредненную остроту зрения 111 участников в возрасте от 11 до 78 лет, которые были разделены на семь возрастных групп по десятилетиям; на рисунке G.1 a) показано влияние расстояния наблюдения на остроту зрения; на рисунке G.1 б) показано влияние яркости на остроту зрения. Все участники были японцами и носили корректирующие линзы, обеспечивающие высокую видимость на расстоянии 5 м (дальняя точка). Измерение остроты зрения проводилось стандартным методом с использованием кольца Ландольта. Эти данные являются исходными источниками, на основе которых были получены таблица A.1 и таблица B.1 [8].

X1 - расстояние наблюдения (м); X2 - яркость (кд/м²);

Y - острота зрения;

- участники 10 - 19 лет;

- участники

21 - 29 лет;

- участники 30 - 39 лет;

- участники

40 - 49 лет;

- участники 50 - 59 лет;

- участники

60 - 69 лет;

- участники 70 - 79 лет

Рисунок G.1 - Влияние расстояния наблюдения и яркости

на остроту зрения

Расстояние наблюдения является важным фактором для людей старше 40 лет при расстоянии наблюдения менее 1 м. Яркость не оказывает возрастного влияния на остроту зрения, показывая одинаковое изменение для всех возрастных групп, несмотря на тот факт, что острота зрения ухудшается с уменьшением яркости.

На рисунках G.2 a) и G.2 b) представлены значения минимального размера шрифта, обеспечивающего разборчивость при чтении, полученные в результате эксперимента в аналогичных условиях с использованием трех видов знаков - хираганы/катаканы/арабских цифр, простейших кандзи с количеством штрихов 5 - 10, сложных кандзи с количеством штрихов 11 - 15. Эксперимент проводился в восьми различных условиях просмотра для двух возрастных групп (молодые и пожилые), с расстояниями наблюдения 0,5 м и 2 м и уровнями яркости 0,5 кд/м² и 100 кд/м². Данные о разборчивости знаков были получены в зависимости от размера знаков, затем был определен минимальный размер шрифта, при котором разборчивость составила 80%.

X - условия просмотра; Y - минимальный размер шрифта,

обеспечивающий разборчивость при чтении;

- хирагана,

катакана, арабские цифры;

- кандзи (китайские иероглифы)

с количеством штрихов 5 - 10;

- кандзи (китайские

иероглифы) с количеством штрихов 11 - 15; a - расстояние

наблюдения 0,5 м; b - расстояние наблюдения 2,0 м;

1 - уровень яркости 100 кд/м², шрифт с засечками;

2 - уровень яркости 100 кд/м², шрифт без засечек;

3 - уровень яркости 0,5 кд/м², шрифт с засечками;

4 - уровень яркости 0,5 кд/м², шрифт без засечек

Рисунок G.2 - Минимальный размер шрифта, обеспечивающий

разборчивость отдельных знаков в различных условиях

просмотра

Для установления взаимосвязи данных об остроте зрения, представленных на рисунках G.1 a) и G.1 b), и данных о разборчивости знаков, представленных на рисунках G.2 a) и G.2 b), введена новая величина "коэффициент размера шрифта S", представляющая собой отношение расстояния наблюдения D к остроте зрения V, как определено в формуле (2). Поскольку размер шрифта, обеспечивающий разборчивость при чтении, прямо пропорционален расстоянию наблюдения D и обратно пропорционален остроте зрения, он может быть представлен в виде S = D/V.

На рисунках G.3 a) и G.3 b) показана взаимосвязь определенного по экспериментальным данным минимального размера шрифта, обеспечивающего разборчивость при чтении, и коэффициента размера шрифта S.

X - коэффициент размера шрифта; Y - минимальный размер

шрифта, обеспечивающий разборчивость при чтении (пт);

- хирагана, катакана, арабские цифры;

- кандзи

(китайские иероглифы) с количеством штрихов 5 - 10;

- кандзи (китайские иероглифы) с количеством

штрихов 11 - 15

Рисунок G.3 - Взаимосвязь минимального размера шрифта,

обеспечивающего разборчивость при чтении, и коэффициента

размера шрифта S

На рисунке G.3 a) показан минимальный размер шрифта, обеспечивающий разборчивость при чтении, в зависимости от коэффициента размера шрифта S для трех видов знаков (хирагана/катакана/арабские цифры, кандзи с количеством штрихов 5 - 10, кандзи с количеством штрихов 11 - 15) шрифта с засечками; рисунок G.3 b) аналогичен рисунку G.3 a), но для шрифта без засечек. Несмотря на некоторые небольшие расхождения, всю совокупность данных можно представить в виде линейной функции коэффициента размера шрифта с различными углами наклонам и пересечениями в зависимости от вида и типа знаков. В этом случае для описания взаимосвязи между коэффициентом размера шрифта и минимальным размером шрифта, обеспечивающим разборчивость при чтении, применяют линейную формулу (G.1).

P_min = aS + b. (G.1)

В формуле (G.1) P означает минимальный размер шрифта, обеспечивающий разборчивость при чтении (в пунктах, пт), a и b - коэффициенты, которые зависят от особенностей знаков, таких как шрифт с засечками, шрифт без засечек, кандзи и т.д., значения которых получены из рисунка G.3 и обобщены в таблице G.1.

Таблица G.1

Коэффициенты формулы (G.1) для оценки минимального размера

шрифта, обеспечивающего разборчивость при чтении

Шрифт		a	b
с засечками	хирагана	8,2	2,6
	катакана
	арабские цифры
	кандзи с количеством штрихов 5 - 10	9,6	2,8
	кандзи с количеством штрихов 11 - 15	9,6	3,6
без засечек	хирагана	6,4	3,0
	катакана
	арабские цифры
	кандзи с количеством штрихов 5 - 10	8,1	3,4
	кандзи с количеством штрихов 11 - 15	8,6	4,1

Возможно применение других функций для описания данных. Например, для анализа экспериментальных данных более разумно использовать степенную функцию, область определения которой включает начало координат, как и формула (G.2).

P_min = aS^b. (G.2)

Однако, отдавая предпочтение простоте вычислений в ущерб более высокой точности результатов выбрана простая линейная функция (G.1).

Следует отметить, что формулу (G.1) необходимо применять для расстояния, при котором глаз может фокусироваться на объектах (от ближней точки до бесконечно далекой точки), но не для крайнего случая, когда расстояние наблюдения почти равно нулю. Такое крайне близкое расстояние не применимо к формуле (G.1). Предполагается, что при нулевом расстоянии наблюдения формула (G.1) имеет вид P = b, что означает разборчивость знаков, размер которых близок к нулю, однако эта ситуация не входит в область применения формулы (G.1).

G.3 Данные о влиянии контраста

Зависимость разборчивости размера шрифта от контраста является обратно пропорциональной: чем меньше контраст, тем больше размер шрифта. На рисунке G.4 представлены данные о минимальном контрасте, необходимом для идентификации знака в зависимости от размера шрифта.

X - размер шрифта (пт); Y - контраст Майкельсона (%);

- молодые люди, шрифт катакана, с засечками;

- молодые люди, шрифт кандзи, с засечками;

- молодые люди, шрифт катакана, без засечек;

- молодые люди, шрифт кандзи, без засечек;

- молодые люди, обратный контраст, шрифт катакана,

без засечек;

- пожилые люди, шрифт катакана, с засечками;

- пожилые люди, шрифт кандзи, с засечками;

- пожилые люди, шрифт катакана, без засечек;

- пожилые люди, шрифт кандзи, без засечек;

- пожилые люди, обратный контраст, шрифт катакана,

без засечек

Рисунок G.4 - Минимальный контраст, необходимый

для идентификации знака в зависимости от его размера

Данные получены при участии 56 молодых и пожилых людей, которые идентифицировали знак, представленный на дисплее на расстоянии 60 см [9]. Вид и тип знака были выбраны из четырех категорий: кана (японские фонетические знаки) и кандзи (китайские иероглифы), изображенные шрифтом с засечками и шрифтом без засечек. Также были использованы прямой и обратный контрасты. Минимальный контраст был измерен на уровне 50% для идентификации знака при постепенном уменьшении контраста.

Очевидно, что для обеспечения разборчивости шрифта меньшего размера требуется более высокий контраст. Это можно наблюдать почти во всех испытаниях, включая возраст. Однако данная зависимость не распространяется на случаи прямого и обратного контраста.

На основе данных, представленных на рисунке G.4, был получен коэффициент корректировки размера шрифта с учетом влияния контраста, при котором все условия просмотра, за исключением разницы полярностей, были суммированы для получения усредненной функции контраста по отношению к коэффициенту корректировки размера шрифта, который показан на рисунке G.5. Следует отметить, что возрастные различия не наблюдались в отношении влияния контраста.

X - контраст Майкельсона (%); Y - множитель размера шрифта;

- прямой контраст;

- обратный контраст

Рисунок G.5 - Коэффициент корректировки размера шрифта

при уменьшении контраста

На рисунке G.5 коэффициент корректировки размера шрифта относительно размера шрифта при контрасте 100% показан как функция контраста. При уменьшении контраста от 100% до 20% коэффициент корректировки увеличивается постепенно, а от 20% и ниже увеличивается стремительно. Эти данные сведены в таблицу 2.

Приложение H

(справочное)

ФОРМИРОВАНИЕ ШКАЛЫ РАЗБОРЧИВОСТИ С ИСПОЛЬЗОВАНИЕМ

МИНИМАЛЬНОГО РАЗМЕРА ШРИФТА, ОБЕСПЕЧИВАЮЩЕГО РАЗБОРЧИВОСТЬ

ПРИ ЧТЕНИИ

H.1 Общие положения

В данном приложении приведен способ формирования шкалы разборчивости одного знака на основе минимального размера шрифта, обеспечивающего разборчивость при чтении, определенного в настоящем стандарте, а также данные, необходимые для формирования шкалы разборчивости.

Разборчивость представляет собой психологический показатель визуальной идентификации знаков. Существует непрерывное изменение разборчивости от очень плохой до очень хорошей. В настоящем стандарте минимальный размер шрифта, обеспечивающий разборчивость при чтении, определен уровнем правильной идентификации 80%. Данный уровень не всегда означает "хорошую разборчивость", хотя он обеспечивает базовый уровень разборчивости. Разработчикам размера шрифта необходимо знать, к какому уровню разборчивости относится минимальный размер шрифта, обеспечивающий разборчивость при чтении, и какой уровень разборчивости они должны применять при проектировании шрифта для различных целей.

В данном приложении приведена таблица для формирования шкалы разборчивости на основе минимального размера шрифта, обеспечивающего разборчивость при чтении, в единицах масштаба.

H.2 Формирование шкалы разборчивости

В таблице H.1 приведена шкала разборчивости, определяемая с помощью интервалов значений относительного размера шрифта k, определяемого по формуле (H.1).

k = P/P_min (или P/P_min,c при учете влияния контраста), (H.1)

где P - используемый размер шрифта;

P_min (или P_min,c) - минимальный размер шрифта, обеспечивающий разборчивость при чтении, в тех же условиях просмотра, в которых просматривают знак.

Таблица H.1

Шкала разборчивости, определяемая с помощью интервалов

значений относительного размера шрифта k

Разборчивость	Интервалы значений относительного размера шрифта k
Очень плохая	k < 0,8
Плохая	0,8 <= k <= 1,2
Средняя	1,2 <= k <= 1,7
Хорошая	1,7 <= k <= 2,2
Очень хорошая	2,2 <= k

Например, для условий просмотра, приведенных в приложении C.2, в которых минимальный размер шрифта, обеспечивающий разборчивость при чтении, равен 16,6 пунктам (при контрасте 100%), "хорошая" разборчивость (k = 1,7 - 2,2) находится в диапазоне от 28,2 (16,6 x 1,7) пт до 36,5 (16,6 x 2,2) пт. Таким образом, если использован размер шрифта 30 пт, то он соответствует уровню "хорошей" разборчивости.

Следует отметить, что на "очень хорошую" разборчивость оказывает влияние очень большой размер шрифта. Если размер шрифта так велик, что не может быть охвачен полем зрения глаз, то разборчивость становится хуже. При использовании крайне большого размера шрифта для повышения разборчивости необходимо соблюдать осторожность в отношении такого эффекта поля зрения.

H.3 Данные, необходимые для формирования шкалы разборчивости

На рисунке H.1 представлены экспериментальные данные оценки разборчивости в зависимости от относительного размера шрифта k, на основе которых была получена таблица H.1 [10]. Разборчивость оценивают для одного знака разного размера шрифта, представленного в различных условиях просмотра, с просьбой к участникам оценить разборчивость по пятибалльной шкале от 1 (очень плохо) до 5 (очень хорошо). В эксперименте приняли участие 60 пожилых людей (средний возраст 71 год) и 64 молодых людей (средний возраст 23 года). Условия просмотра включали три различных расстояния наблюдения (0,5 м, 2 м и 5 м), два типа шрифтов (с засечками, без засечек) и два вида знаков (японские и китайские иероглифы).

X - размер шрифта относительно минимального размера шрифта,

обеспечивающего разборчивость при чтении k; Y - оценка

разборчивости;

- молодые люди;

- пожилые люди

Рисунок H.1 - Шкала разборчивости в зависимости

от относительного размера шрифта k (определяемого

минимальным размером шрифта, обеспечивающим

разборчивость при чтении)

Все данные с разным размером шрифта в различных условиях просмотра представлены на рисунке H.1 с относительным размером шрифта k в виде абсциссы, а также изображением полиномиальной линии регрессии для описания кривой. На основе этих данных разрабатывают шкалу разборчивости, в которой оценку разборчивости (ордината) можно поделить на следующие пять уровней:

- очень плохая разборчивость	оценка разборчивости менее 1,5 (k < 0,8);
- плохая разборчивость	оценка разборчивости от 1,5 до 2,5 (0,8 <= k <= 1,2);
- средняя разборчивость	оценка разборчивости от 2,5 до 3,5 (1,2 <= k <= 1,7);
- хорошая разборчивость	оценка разборчивости от 3,5 до 4,0 (1,7 <= k <= 2,2);
- очень хорошая разборчивость	оценка разборчивости выше 4,0 (2,2 <= k).

Следует отметить, что на последних двух уровнях интервалы значений разборчивости сжимаются из-за упомянутого выше факта, когда слишком большой размер шрифта становится трудным для чтения из-за превышения поля зрения глаз. Таким образом, оценка разборчивости не достигает уровня 5 баллов, а находится между 4,0 и 4,5.

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

НАЦИОНАЛЬНЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ISO 24502:2010	IDT	ГОСТ Р ИСО 24502-2012 "Эргономическое проектирование. Требования к яркости и контрастности цветных источников света для людей различных возрастных категорий"
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT - идентичный стандарт.

БИБЛИОГРАФИЯ

[1]	ISO 9241-303, Ergonomics of human-system interaction - Part 303: Requirements for electronic visual displays
[2]	ISO/IEC Guide 71:2014, Guide for addressing accessibility in standards
[3]	ISO TR 22411:2008, Ergonomics data and guidelines for the application of ISO/IEC Guide 71 to products and services to address the needs of older persons and persons with disabilities
[4]	CIE S 017:2011, ILV: International Lighting Vocabulary
[5]	JIS S 0032:2003, Guidelines for the elderly and people with disabilities - Visual signs and displays - Estimation of minimum legible size for a Japanese single character
[6]	AIST, Database of sensory characteristics of older persons and persons with disabilities. http://scdb.db.aist.go.jp/db/vision/charsize.html?lng=en
[7]	Sagawa, K., Kurakata, K., Estimation of legible font size for elderly people - Accessible design of characters in signs and displays and its standardization. Synthesiology 2013, 6(1) pp. 33 - 44
[8]	Sagawa, K., Ujike, H., Sasaki, T. Legibility of Japanese Characters and Sentences as a function of age. Proceedings of the 15th Triennial Congress of the International Ergonomics Association 2003, 7 pp. 496 - 499
[9]	Ohyama, J., Sagawa, K., The effects of letter design features and aging on legibility. Perception 2016, 45 pp. 642 - 656
[10]	Sagawa, K, Itoh, N. Legible font size of a Japanese single character for older people, Proceedings of the 16th Triennial Congress of the International Ergonomics Association, 2006

УДК 331.41:006.354	ОКС 13.180
Ключевые слова: эргономика, доступное проектирование, острота зрения, расстояние наблюдения, минимальный размер шрифта, обеспечивающий разборчивость при чтении
