1 РАЗРАБОТАН Акционерным обществом "ВНИИИНСТРУМЕНТ" (АО "ВНИИИНСТРУМЕНТ"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт "Центр" (ФГУП "ВНИИ "Центр")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 "Инструмент"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2022 г. N 357-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на спиральные сверла сверхдлинные из быстрорежущей стали диаметрами от 2 до 13 мм, общей длиной от 125 до 480 мм, предназначенные для сверления глубоких отверстий в деталях из углеродистых, легированных, конструкционных сталей и чугуна.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2034 Сверла спиральные. Технические условия

ГОСТ 4010 Сверла спиральные с цилиндрическим хвостовиком. Короткая серия. Основные размеры

ГОСТ 19265 Прутки и полосы из быстрорежущей стали. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 Сверла спиральные сверхдлинные следует изготовлять трех рядов длин.

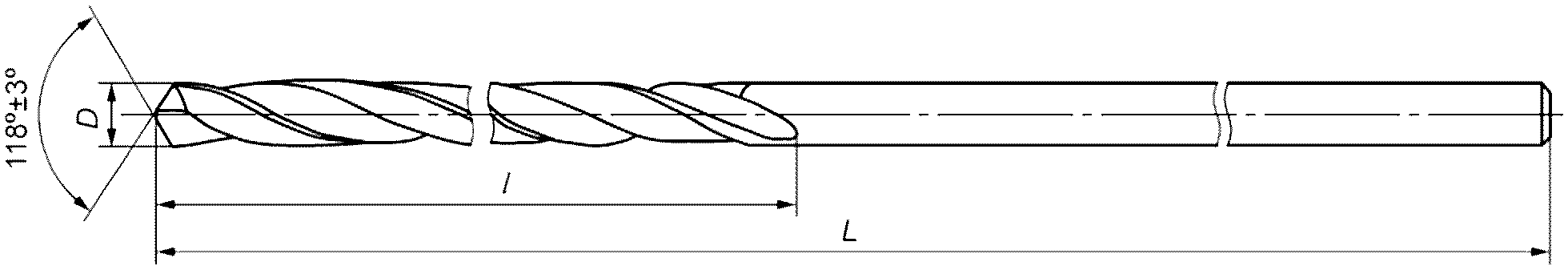

3.2 Основные размеры сверл должны соответствовать указанным на рисунке 1 и в таблице 1.

Пример условного обозначения сверла диаметром 6 мм, длиной L = 205 мм, длиной рабочей части l = 140 мм:

Пример условного обозначения сверла диаметром 6 мм, длиной L = 205 мм, длиной рабочей части l = 140 мм, леворежущего:

3.3 Сверла следует изготовлять праворежущие, леворежущие - по заказу.

3.4 Сверла следует изготовлять из быстрорежущей стали по ГОСТ 19265.

3.5 Класс допуска диаметра режущей части сверл, измеренный в начале рабочей части - h9.

3.6 Допуск радиального биения по ленточкам на всей длине рабочей части относительно оси хвостовика должен быть, мм, не более:

0,34 - при общей длине сверла до 250 мм включ.;

0,25 - при общей длине сверла св. 250 до 320 мм включ.;

0,18 - при общей длине сверла св. 320 мм.

3.7 Маркировка сверл должна содержать:

- товарный знак предприятия-изготовителя;

- диаметр сверла;

- марку стали.

Примечания

1 На сверлах диаметром до 3 мм включительно маркировка должна содержать диаметр и марку стали.

2 Допускается сталь Р6М5 не маркировать.

3.8 Конструктивные элементы и геометрические параметры режущих элементов сверл - по ГОСТ 4010.

3.9 Остальные технические требования - по ГОСТ 2034 для сверл длинной серии класса точности B.
