Обозначение: | ВСН 186-75 |
Обозначение англ: | VSN 186-75 |
Статус: | действует |
Название рус.: | Технические указания по технологии сооружения железнодорожного земляного полотна |
Название англ.: | Technical Guidelines to Railway Bed Construction Methods |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 01.01.2021 |
Дата введения: | 01.01.1976 |
Область применения: | Указания предназначены для руководства при разработке проектов производства работ и организации комплексно-механизированных процессов сооружения железнодорожного земляного полотна проектными и строительными организациями. |

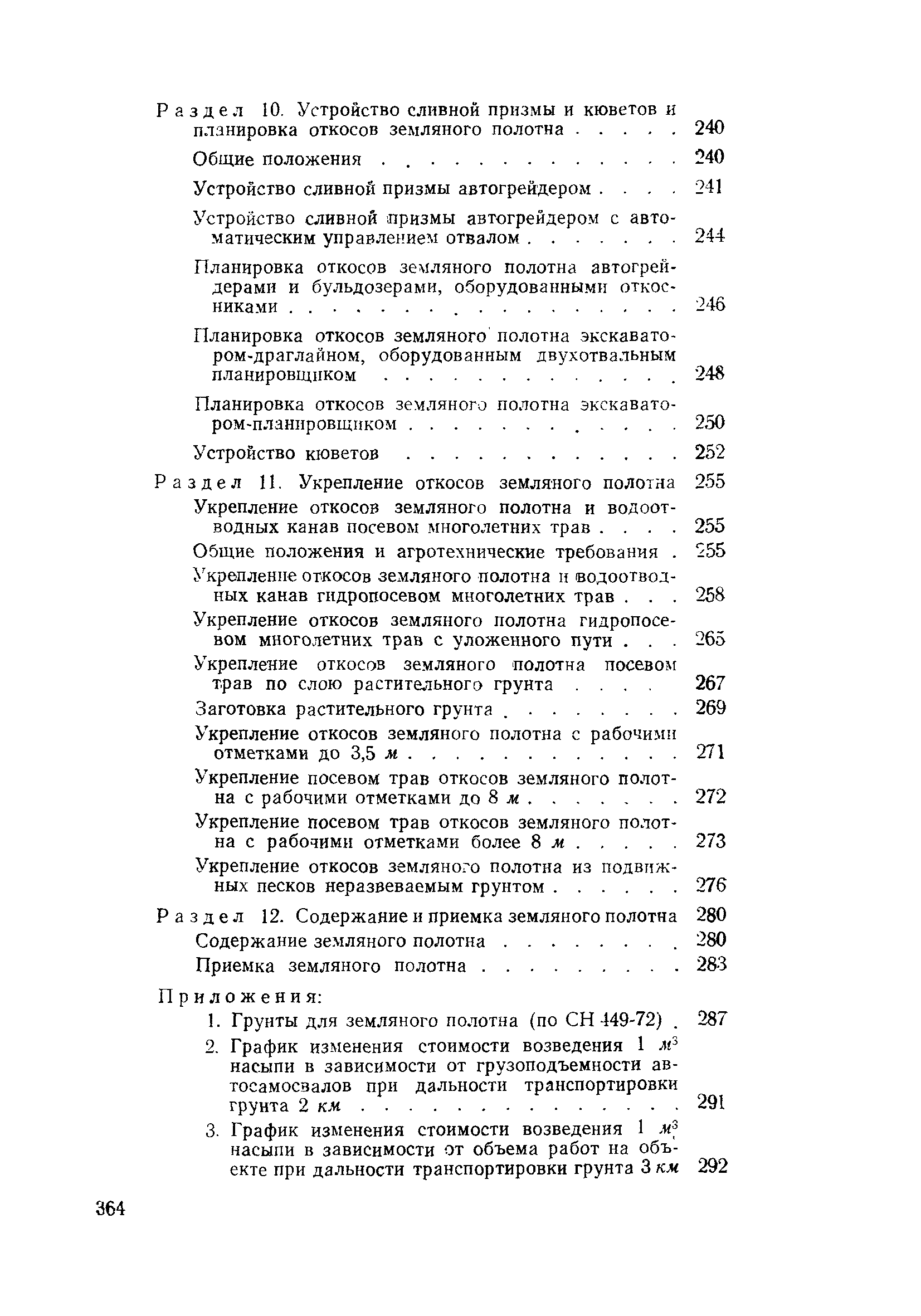

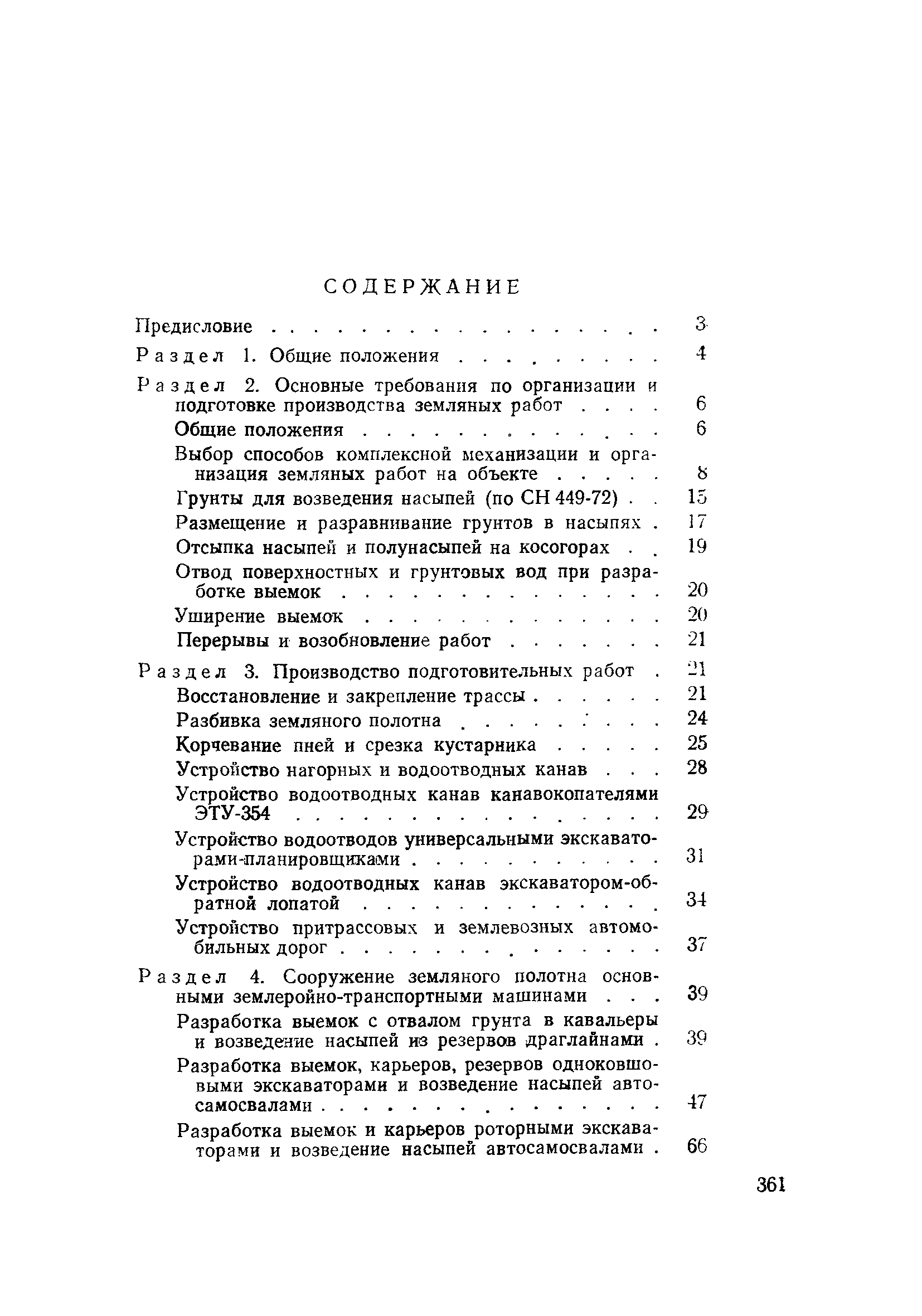

Оглавление: | Предисловие Раздел 1 Общие положения Раздел 2 Основные требования по организации и подготовке производства земляных работ Общие положения Выбор способов комплексной механизации и организация земляных работ на объекте Грунты для возведения насыпей (по СН 449-72) Размещение и разравнивание грунтов в насыпях Отсыпка насыпей и полунасыпей на косогорах Отвод поверхностных и грунтовых вод при разработке выемок Уширение выемок Перерывы и возобновление работ Раздел 3 Производство подготовительных работ Восстановление и закрепление трассы Разбивка земляного полотна Корчевание пней и срезка кустарника Устройство нагорных и водоотводных канав Устройство водоотводных канав канавокопателями ЭТУ-354 Устройство водоотводов универсальными экскаваторами-планировщиками Устройство водоотводных канав экскаватором-обратной лопатой Устройство притрассовых и землевозных автомобильных дорог Раздел 4 Сооружение земляного полотна основными землеройно-транспортными машинами Разработка выемок с отвалом грунта в кавальеры и возведение насыпей из резервов драглайнами Разработка выемок, карьеров, резервов одноковшовыми экскаваторами и возведение насыпей автосамосвалами Разработка выемок и карьеров роторными экскаваторами и возведение насыпей автосамосвалами Разработка выемок в скальных грунтах экскаватором-прямой лопатой с рыхлением их взрывом скважинных зарядов и возведение насыпей автосамосвалами Разработка выемок и возведение насыпей скреперами Разработка выемок и возведение насыпей бульдозерами Возведение насыпей грейдер-элеватором из резерва Разработка карьеров грейдер-элеватором и возведение насыпей автосамосвалами Раздел 5 Сооружение земляного полотна в зимнее время Общие положения Защита карьеров и выемок от сезонного промерзания Защита карьеров и выемок от сезонного промерзания глубоким рыхлением грунта с задержанием снега деревянными щитами Защита карьеров и выемок от сезонного промерзания засолением хлористым натрием Защита карьеров и выемок от сезонного промерзания пенопластом Разработка выемок и возведение насыпей в зимнее время Разработка выемок и карьеров экскаваторами с рыхлением промерзшего слоя грунта взрыванием и возведение насыпей автосамосвалами Разработка выемок и карьеров экскаваторами, оборудованными ковшами активного действия, и возведение насыпей автосамосвалами Рыхление сезонно-мерзлого грунта тракторными рыхлителями Раздел 6 Сооружение земляного полотна на болотах и слабых основаниях Технология производства работ по подготовке основания под насыпи Устройство траншей на болотах типа I драглайнами Устройство траншей на болотах типа I бульдозерами Устройство водоотводных канав, продольных прорезей на болотах типа I и канав-торфоприемников на болотах типа II драглайнами Разрыхление растительно-корневого покрова болот типов II и III драглайнами Устройство дренажных прорезей драглайном Устройство дренажных прорезей траншейным многоковшовым экскаватором Устройство дренажных прорезей в зимнее время экскаватором-обратной лопатой Устройство вертикальных песчаных дрен Технология возведения насыпей на болотах Возведение насыпей с использованием автосамосвалов Возведение насыпей самоходными скреперами Возведение насыпей и подушек из дренирующих грунтов с использованием железнодорожного и автомобильного транспорта Раздел 7 Сооружение земляного полотна в районах распространения барханных песков Особенности сооружения земляного полотна в барханных песках Разработка выемок и возведение насыпей Раздел 8 Сооружение земляного полотна вторых путей Общие положения Разработка выемок, карьеров одноковшовыми экскаваторами и возведение насыпей автосамосвалами Разработка выемок и возведение насыпей скреперами Возведение насыпей на болотах типа I и участках слабых оснований Возведение насыпей из дренирующих грунтов поездной возкой Возведение насыпей из дренирующих грунтов с использованием железнодорожного и автомобильного транспорта Срезка шлейфов и растительного слоя с откосов насыпей существующего пути Срезка грунта из временного уширения с укладкой его в насыпь или на берму Разработка скальных выемок экскаваторами, оборудованными ковшами активного действия, и возведение насыпей автосамосвалами Разработка выемок в скальных грунтах экскаватором-прямой лопатой с рыхлением взрывами скважинных зарядов и отвозкой грунта в насыпь автосамосвалами Раздел 9 Уплотнение насыпей Требования к плотности грунтов земляного полотна Технология уплотнения насыпей Уплотнение насыпей катками Уплотнение насыпей машинами ударного действия Уплотнение насыпей в стесненных условиях Технология создания уплотненных откосов Уплотнение насыпей в зимнее время Контроль качества уплотнения земляного полотна Раздел 10 Устройство сливной призмы и кюветов и планировка откосов земляного полотна Общие положения Устройство сливной призмы автогрейдером Устройство сливной призмы автогрейдером с автоматическим управлением отвалом Планировка откосов земляного полотна автогрейдерами и бульдозерами, оборудованными откосниками Планировка откосов земляного полотна экскаватором-драглайном, оборудованным двухотвальным планировщиком Планировка откосов земляного полотна экскаватором-планировщиком Устройство кюветов Раздел 11 Укрепление откосов земляного полотна Укрепление откосов земляного полотна и водоотводных канав посевом многолетних трав Общие положения и агротехнические требования Укрепление откосов земляного полотна и водоотводных канав гидропосевом многолетних трав Укрепление откосов земляного полотна гидропосевом многолетних трав с уложенного пути Укрепление откосов земляного полотна посевом трав по слою растительного грунта Заготовка растительного грунта Укрепление откосов земляного полотна с рабочими отметками до 3,5 м Укрепление посевом трав откосов земляного полотна с рабочими отметками до 8 м Укрепление посевом трав откосов земляного полотна с рабочими отметками более 8 м Укрепление откосов земляного полотна из подвижных песков неразвеваемым грунтом Раздел 12 Содержание и приемка земляного полотна Содержание земляного полотна Приемка земляного полотна Приложение 1 Грунты для земляного полотна (по СН 449-72) Приложение 2 График изменения стоимости возведения 1 м3 насыпи в зависимости от грузоподъемности автосамосвалов при дальности транспортировки грунта 2 км Приложение 3 График изменения стоимости возведения 1 м3 насыпи в зависимости от объема работ на объекте при дальности транспортировки грунта 3 км Приложение 4 График производительности землеройных машин в грунтах I группы при возведении насыпей из выемок или карьеров Приложение 5 График выработки на одного рабочего в грунтах I группы при возведении насыпей из выемок или карьеров комплектом машин Приложение 6 График стоимости возведения 1 м3 насыпи из грунта I группы при возведении насыпей из выемок или карьеров Приложение 7 График производительности землеройных машин в грунтах I группы при возведении насыпей из резервов Приложение 8 График выработки на одного рабочего в грунтах I группы при возведении насыпей из резервов комплектом машин Приложение 9 График стоимости возведения 1 м3 насыпи из резервов в грунтах I группы Приложение 10 График сравнительной стоимости возведения насыпей второго пути с транспортированием грунта автосамосвалами на 1 км Приложение 11 График сравнительной стоимости возведения насыпей второго пути с транспортированием грунта автосамосвалами на 3 км Приложение 12 График трудоемкости работ при возведении насыпей второго пути автосамосвалами Приложение 13 График стоимости и трудоемкости укрепления откосов травосеянием Приложение 14 Форма журнала выносок и образец его заполнения Приложение 15 Выписка на производство земляных работ Приложение 16 Технические характеристики универсальных экскаваторов-планировщиков Приложение 17 Основные указания по проектированию притрассовых и землевозных автомобильных дорог Приложение 18 Определение геометрических размеров резервов Приложение 19 Основные технические характеристики строительных роторных экскаваторов Приложение 20 Характеристики болотных отложений Приложение 21 Метод стандартного уплотнения грунтов в лабораторных условиях (по СН 449-72) Приложение 22 График зависимости плотности грунта от влажности его при содержании воздуха, равном 5% Приложение 23 Методика определения коэффициента относительного уплотнения насыпи Приложение 24 Технические характеристики катков Приложение 25 Техническая характеристика грунтоуплотняющих машин ударного и виброударного типов Приложение 26 Область применения различных способов создания уплотненных откосов и определение оптимальной толщины отсыпаемого слоя Приложение 27 Определение плотности грунта методом лунок Приложение 28 Методика определения влажности и плотности грунта влагомером-плотномером системы Н.П.Ковалева Приложение 29 Форма журнала контроля качества уплотнения насыпей Приложение 30 Метод динамической пенетрации Приложение 31 Природные зоны СССР и предельные сроки посева семян злаковых трав Приложение 32 Основные характеристики многолетних трав, рекомендуемых для укрепления откосов земляного полотна Приложение 33 Таблица для подбора видового состава и норм высева семян многолетних трав при укреплении откосов земляного полотна Приложение 34 Способ определения всхожести семян Приложение 35 Методы определения качества дерна Приложение 36 Форма журнала контроля выполнения и качества укрепления откосов земляного полотна посевом трав Приложение 37 Тарирование сеялок агрегата на требуемую норму высева Приложение 38 Средняя толщина срезки почвенного слоя при заготовке растительной земли для укладки ее на укрепляемые обсевом откосы земляного полотна Приложение 39 Акт освидетельствования готовности земляного полотна перед укладкой пути и передачи его Генподрядчику на ответственное хранение |
Разработан: | ЦНИИС Минтрансстроя СССР
|
Утверждён: | 10.06.1975 Минтрансстрой СССР (USSR Mintransstroy 19)
|
|
Список изменений: | |
Заменяет собой: | - ВСН 134-66 «Указания по технологии возведения насыпей железнодорожных и автомобильных дорог на болотах и устройству построечных дорог» (в части строительства железных дорог)
- ВСН 51-61 «Технические указания по содержанию земляного полотна в период сооружения верхнего строения пути, рабочего движения и временной эксплуатации»
- ВСН 57-61 «Указания по технологии производства работ при сооружении железнодорожного земляного полотна»
|
Нормативные ссылки: | |
