Скачать ГОСТ 24998-81 Калибры для конической резьбы вентилей и баллонов для газов. Допуски

Дата актуализации: 01.01.2021

ГОСТ 24998-81

Калибры для конической резьбы вентилей и баллонов для газов. Допуски

Обозначение: ГОСТ 24998-81
Обозначение англ: GOST 24998-81
Статус:действует
Название рус.:Калибры для конической резьбы вентилей и баллонов для газов. Допуски
Название англ.:Ganges for tapes threads of valves and gas-bags. Tolerances
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.01.1983
Область применения:Стандарт распространяется на резьбовые и гладкие калибры для конической резьбы вентилей и баллонов для газов по ГОСТ 9909 и устанавливает виды калибров, профиль, длину рабочей части, допуски и формулы для расчета размеров резьбовых и гладких калибров.
Оглавление:1 Виды калибров
2 Обозначения

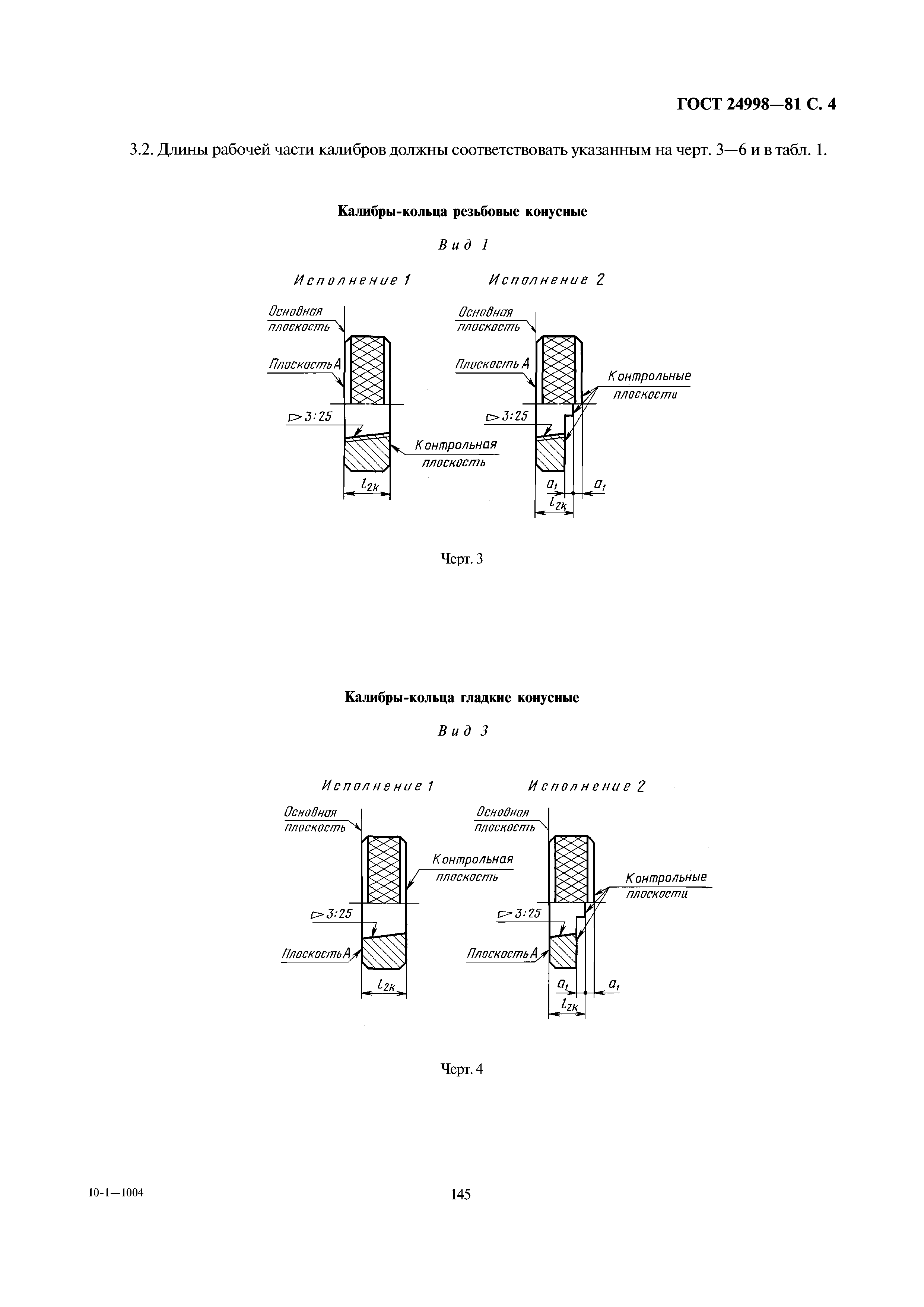

3 Профиль резьбы и длина рабочей части калибров
4 Допуски резьбовых калибров

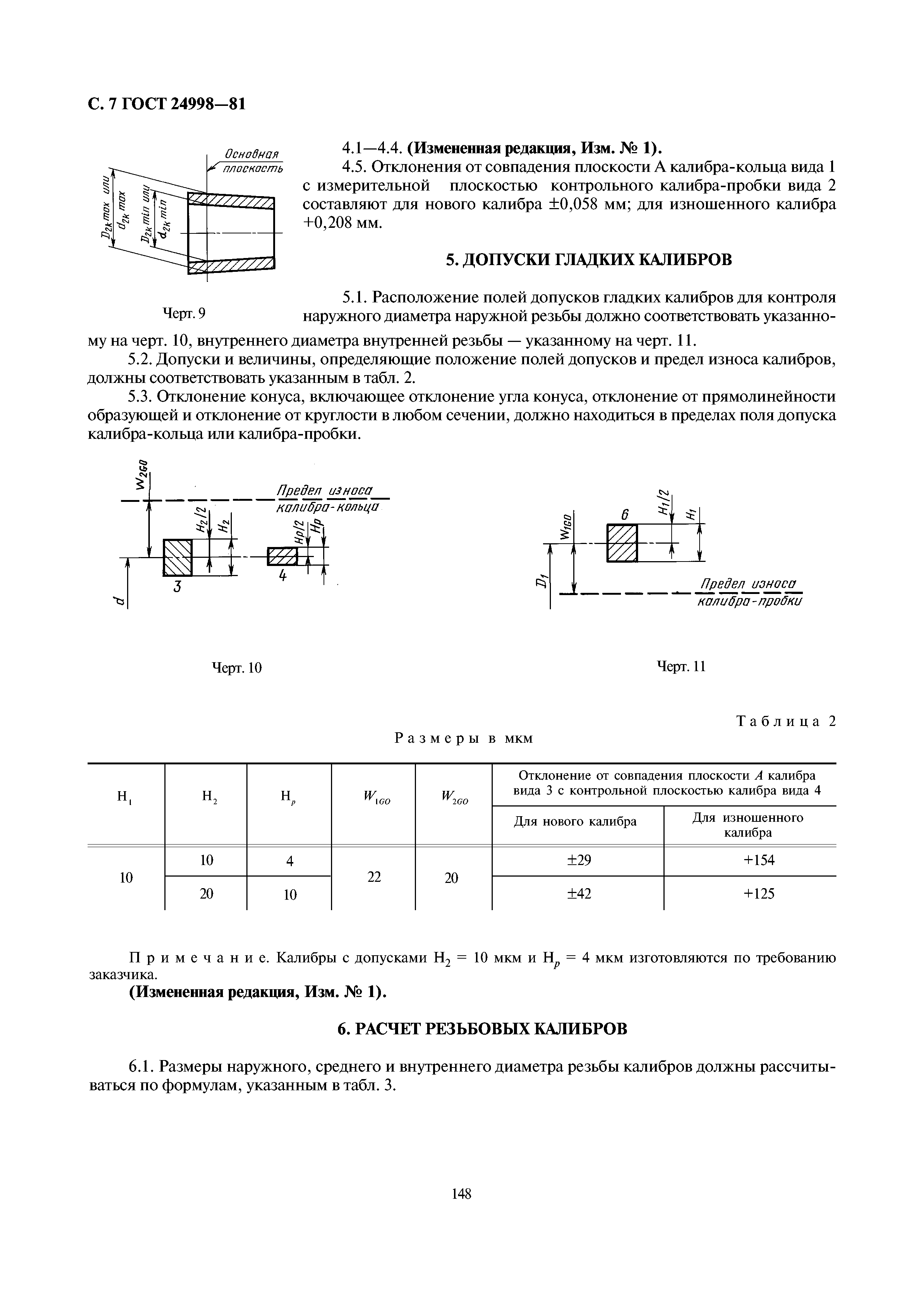

5 Допуски гладких калибров

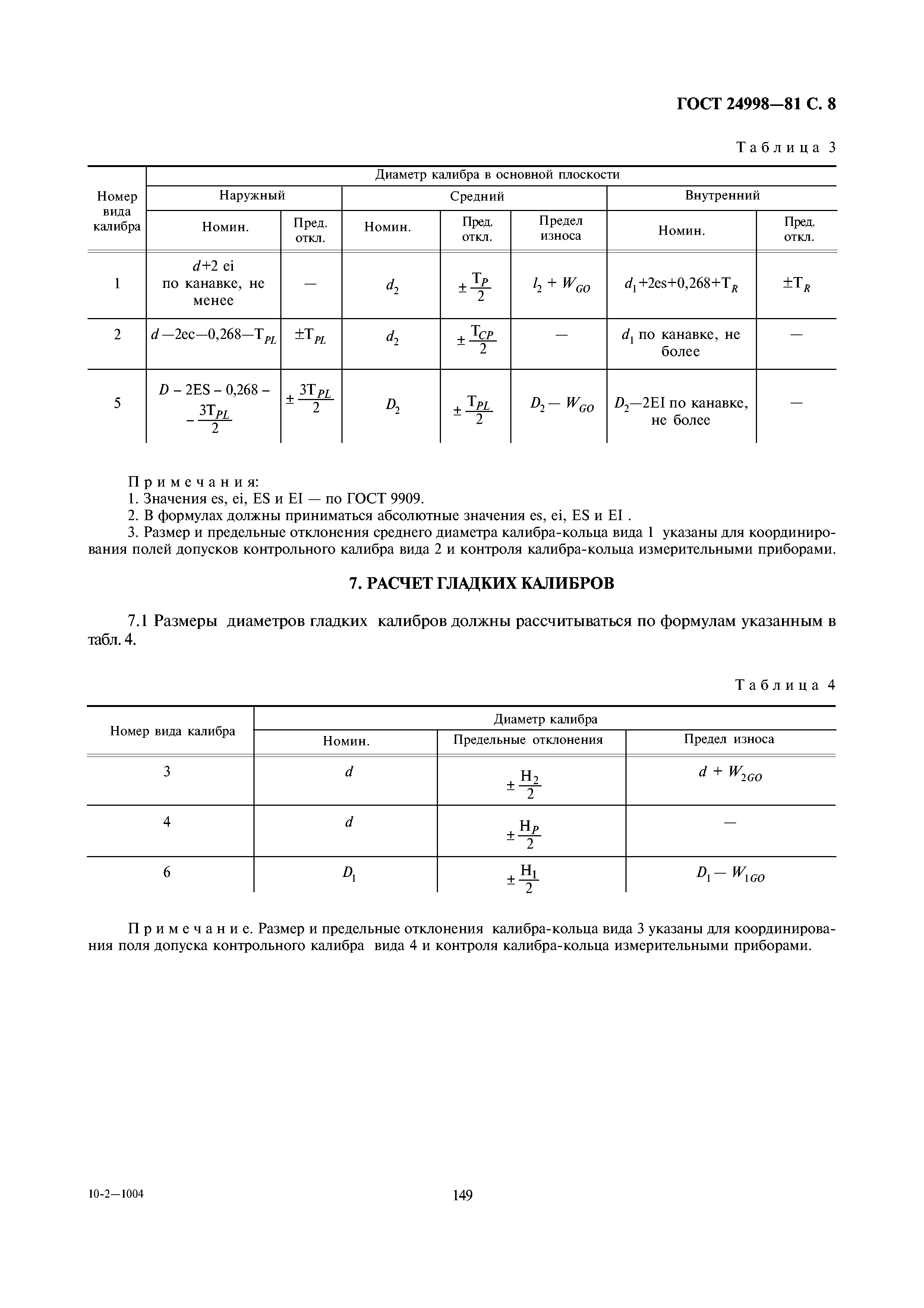

6 Расчет резьбовых калибров
7 Расчет гладких калибров
Приложение 1 Приложение 1 Правила применения калибров
Приложение 2 Исполнительные размеры калибров

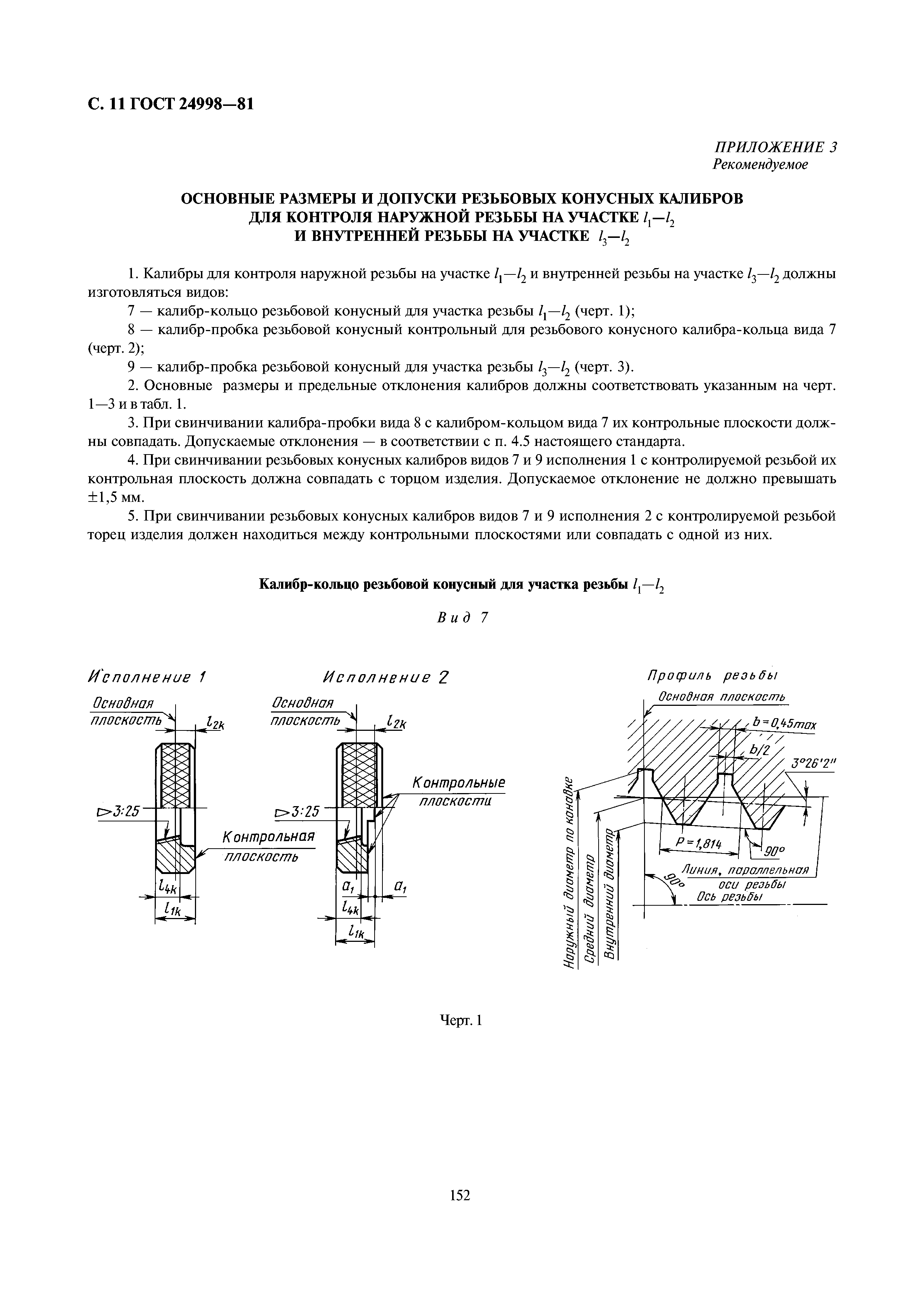

Приложение 3 Основные размеры и допуски резьбовых конусных калибров для контроля наружной резьбы на учестве l1-l2 и внутренней резьбы на участке l3-l2
Разработан: Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:18.11.1981 Госстандарт СССР (USSR Gosstandart 4990)
Издан: Издательство стандартов (1982 г. )
ИПК Издательство стандартов (2003 г. )
Заменяет собой:
  • ГОСТ 9909-70 «Резьба коническая вентилей и горловин баллонов для газов и калибры к ней. Основные размеры. Допуски» (в части калибров)
Нормативные ссылки:
