Basic norms of interchangeability. Taper screw thread of valves and gas cylinder

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ



РЕЗЬБА КОНИЧЕСКАЯ ВЕНТИЛЕЙ
И БАЛЛОНОВ ДЛЯ ГАЗОВ



ГОСТ 9909-81

(СТ СЭВ 2056-79)



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА КОНИЧЕСКАЯ ВЕНТИЛЕЙ И БАЛЛОНОВ ДЛЯ ГАЗОВ

Basic norms of interchangeability. Taper screw thread of valves and gas cylinder

ГОСТ 9909-81

(СТ СЭВ 2056-79)

Взамен
ГОСТ 9909-70
в части разд. 1 и 2

Постановлением Государственного комитета СССР по стандартам от 22 декабря 1981 г. № 5566 срок введения установлен

с 01.01.83

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на коническую резьбу с конусностью 3:25, применяемую для вентилей и газовых баллонов, и устанавливает профиль, основные размеры и предельные отклонения размеров, а также обозначения такой резьбы.

Стандарт соответствует СТ СЭВ 2056-79.

2. Номинальный профиль резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

Конусность 2 tg j/2=3:25; j=6°52¢4²; j/2=3°26¢2²; d - наружный (номинальный) диаметр наружной резьбы (вентиля); d1 - внутренний диаметр наружной резьбы; d2 - средний диаметр наружной резьбы; D - наружный (номинальный) диаметр внутренней резьбы (баллона); D1 - внутренний диаметр внутренней резьбы; D2 - средний диаметр внутренней резьбы; Р - шаг резьбы; j - угол конуса; j/2 - угол уклона; Н - высота исходного треугольника; Н1 - рабочая высота профиля; R - радиус закругления вершины и впадины резьбы.

Биссектриса угла профиля резьбы перпендикулярна к образующей конуса.

Шаг резьбы определяется по линии, параллельной образующей конуса.

В основной плоскости средний диаметр резьбы имеет номинальное значение.

Черт. 1



Таблица 1

мм

Шаг Р

Н = 0,960491 Р

Н1 = 0,640327 Р

R = 0,137329 Р

1,814

1,742331

1,161553

0,290388

0,249115



Примечания:

1. Количество шагов на длине 25,4 мм - 14.

2. Числовое значение шага резьбы определено из соотношения  с округлением до 3-го знака после запятой и принято в качестве исходного при расчете размеров.



3. Основные размеры резьбы должны соответствовать указанным на черт. 1, 2 и в табл. 2.

l1 - рабочая длина резьбы; l2 - длина наружной резьбы от торца до основной плоскости; l3 - длина внутренней резьбы

Черт. 2

Таблица 2

мм

Номинальный диаметр резьбы d

Шаг Р

Диаметр резьбы в основной плоскости

Длина резьбы

d = D

d2 = D2

d1 = D1

l1, не менее

l2

19,2

1,814

19,2

18,036

16,872

24

16,000

27,8

27,8

26,636

25,472

26

17,667

30,3

30,3

29,136

27,972

4. Длину резьбы l3 в горловине баллона (см. черт. 2) устанавливают конструктивно, выполняя резьбу сквозной или с длиной, обеспечивающей ввинчивание вентиля.

Допускается увеличение длины резьбы l1 (см. табл. 2) с учетом конструкции вентиля и требований ГОСТ 949-73.

Примечание. Стандарт не определяет конструкцию вентиля за пределами длины резьбы l1. В частности, вместо сбега резьбы допускается выполнять канавку.

5. В условное обозначение конической резьбы вентилей и баллонов для газа должны входить буква W и номинальный диаметр резьбы.

Например: W19,2.

6. Осевое смещение основной плоскости Dl2 наружной и внутренней резьб (черт. 3) от ее номинального расположения не должно превышать ±1,5 мм.

С целью повышения срока службы газовых баллонов их резьбу рекомендуется изготовлять с отрицательным смещением основной плоскости (-Dl2).

Примечание. Осевое смещение основной плоскости является суммарным результатом отклонений среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса резьбы.



Черт. 3

7. Предельные отклонения некоторых параметров резьбы приведены в справочном приложении.



ПРИЛОЖЕНИЕ

Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ НЕКОТОРЫХ ПАРАМЕТРОВ РЕЗЬБЫ

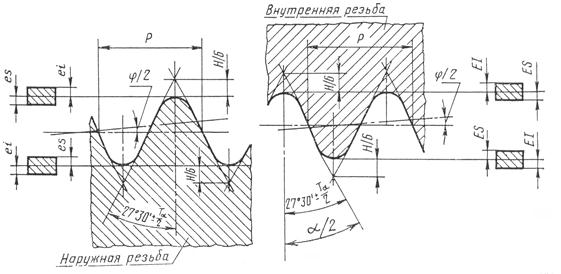

Предельные отклонения некоторых параметров резьбы, приведенные на чертеже и в таблице, являются исходными при проектировании резьбообразующего инструмента и расчете калибров и не контролируются на резьбе, если это не установлено особо.

es - верхнее отклонение среза вершины и впадины наружной резьбы; ES - верхнее отклонение среза вершины и впадины внутренней резьбы; ei - нижнее отклонение среза вершины и впадины наружной резьбы; EI - нижнее отклонение среза вершины и впадины внутренней резьбы; Тa - допуск угла наклона боковой стороны профиля резьбы

Размеры, мм

Номинальный диаметр резьбы d

Предельные отклонения

среза

шага Р на длине

угла a/2

разности средних диаметров на длине l2

вершины

впадины

12,7

l2 и l3

наружной резьбы

внутренней резьбы

для наружной резьбы

для внутренней резьбы

es=ES

ei=EI

es=ES

ei=EI

±Тр

19,2;

27,8;

30,3

+0,025

-0,025

+0,025

-0,025

0,04

0,07

1°

1°30¢

+0,07

-0,03

-0,07

+0,03

Примечания:

1. Значение Тр относится к расстоянию между любыми витками резьбы.

2. Значения разности средних диаметров на длине l2 в стандарте не приведены и являются расчетными величинами.
