Скачать РД 34.26.202 Инструкция по монтажу поверхностей нагрева паровых котлов производительностью от 75 т и выше

Дата актуализации: 01.01.2021

РД 34.26.202

Инструкция по монтажу поверхностей нагрева паровых котлов производительностью от 75 т и выше

Обозначение:	РД 34.26.202
Обозначение англ:	RD 34.26.202
Статус:	действует
Название рус.:	Инструкция по монтажу поверхностей нагрева паровых котлов производительностью от 75 т и выше
Название англ.:	Guidelines for Installation of Heating Surfaces for Steam Boilers with Output of 75 W and Above
Дата добавления в базу:	01.01.2019
Дата актуализации:	01.01.2021

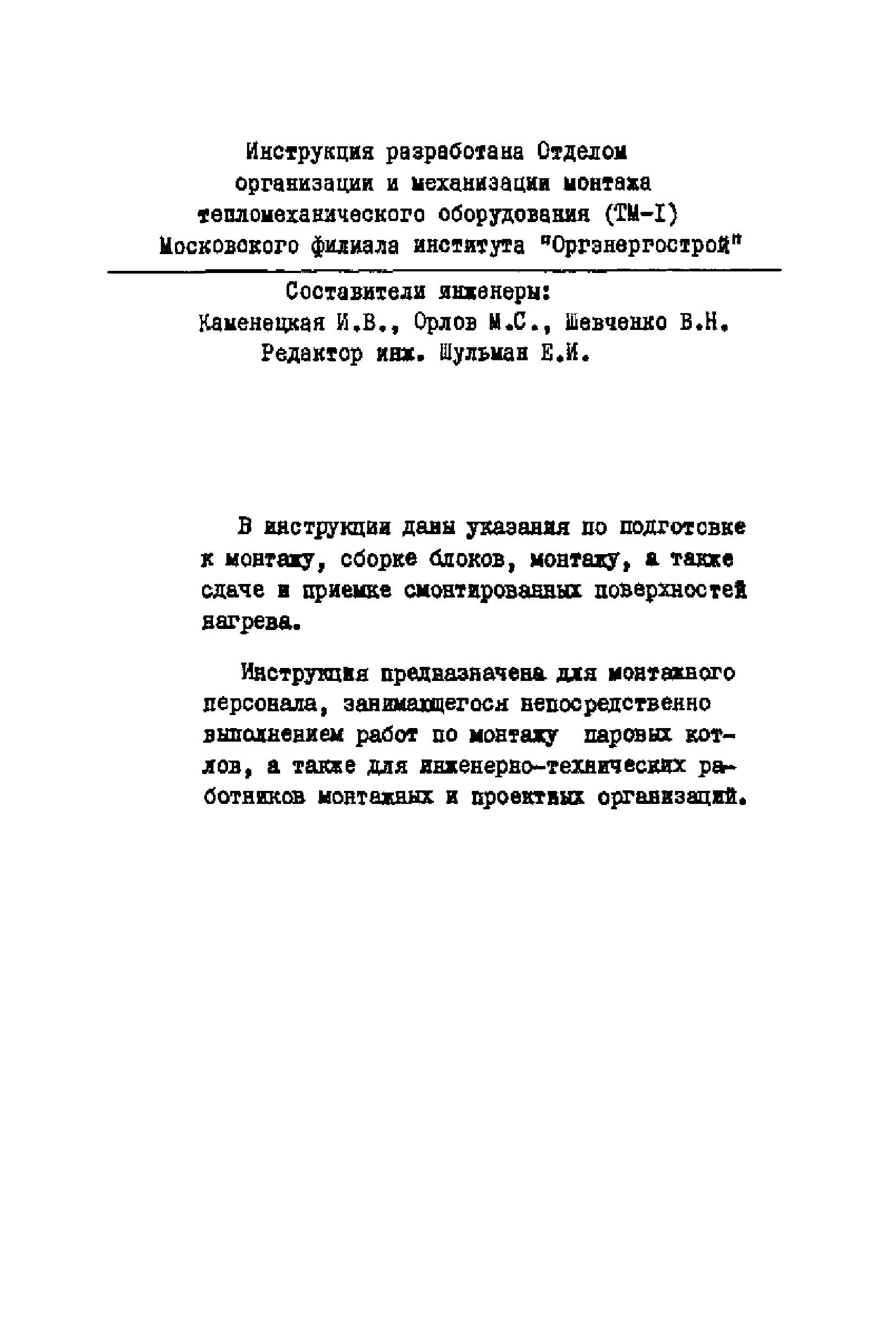

Область применения:	В инструкции даны указания по подготовке к монтажу, сборке блоков, монтажу, а также сдаче и приемке смонтированных поверхностей нагрева. Инструкция предназначена для монтажного персонала, занимающегося непосредственно выполнением работ по монтажу паровых котлов, а также для инженерно-технических работников монтажных и проектных организаций. Инструкция является руководством при монтаже поверхностей нагрева барабанных и прямоточных паровых котлов производительностью 75 - 950 т/ч, давлением 39 - 255 ат и температурой 450 - 585 град С, изготовляемых Подольским машиностроительным, Таганрогским и Барнаульским котельными заводами. Инструкцией предусмотрен монтаж всех работающих под давлением трубных поверхностей нагрева (водяных экономайзеров, экранов и прочих радиационных и конвективных поверхностей нагрева), а также трубчатых воздухоподогревателей котла

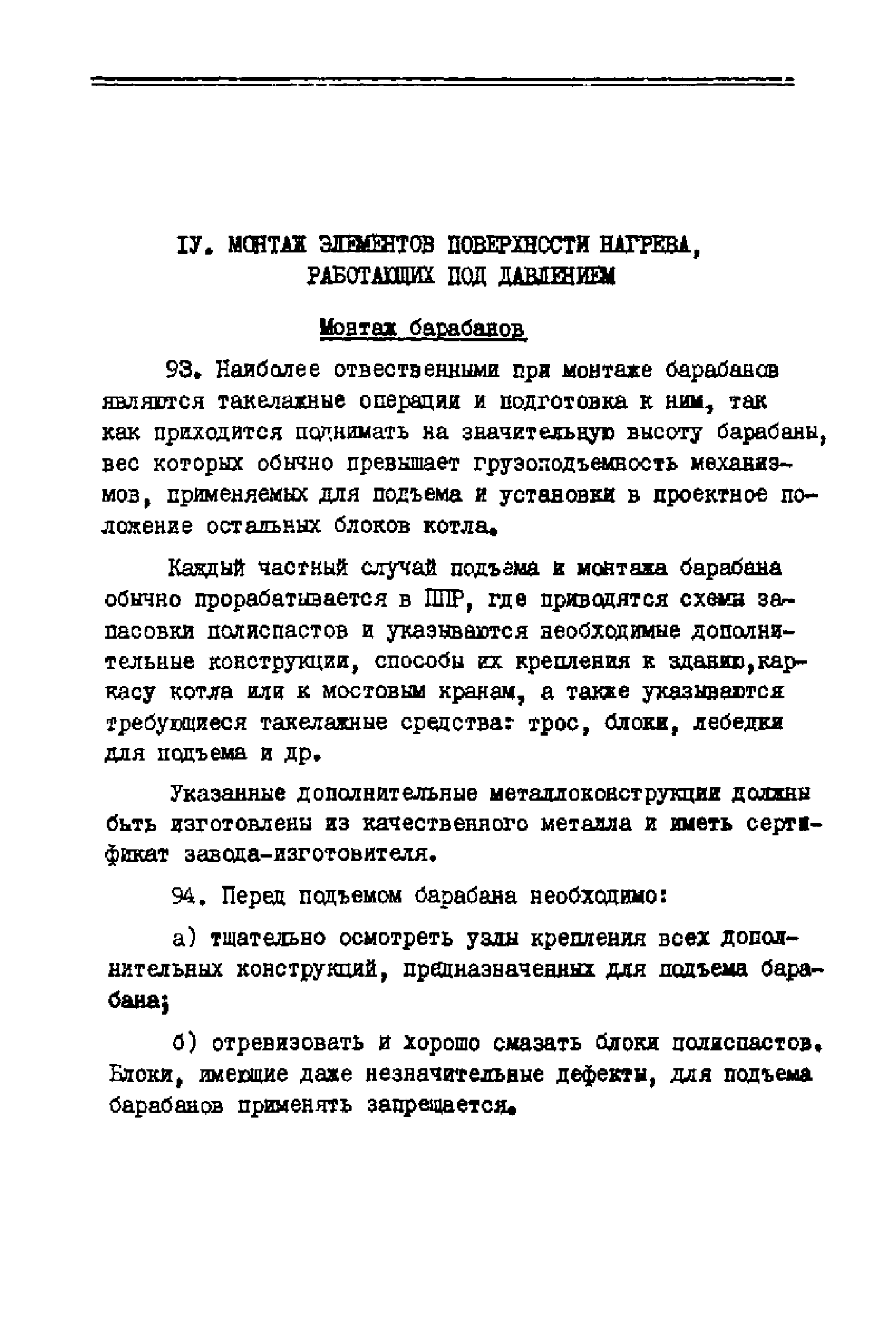

Оглавление:	I. Общие указания II. Подготовка к монтажу    Техническая документация для монтажа    Особенности хранения оборудования    Технический осмотр оборудования III. Сборка блоков поверхностей нагрева    Организация сборочной площадки    Общие указания по подготовке труб поверхности нагрева к сборке и сварке    Сборка экранных блоков    Сборка блоков радиационной поверхности прямоточных котлов    Сборка блоков пароперегревателей и водяных экономайзеров IV. Монтаж элементов поверхности нагрева, работающих под давлением    Монтаж барабанов    Монтаж внутрибарабанных устройств    Монтаж блоков экранов    Монтаж блоков радиационной поверхности прямоточных котлов    Монтаж блоков змеевиковых поверхностей нагрева    Монтаж отдельных коллекторов и труб    Монтаж опор и подвесок V. Монтаж трубчатых воздухоподогревателей VI. Приведение трубной системы в нулевое положение VII. Сдача и приемка смонтированных поверхностей нагрева    Поузловая приемка    Осмотр и гидравлическое испытание котла    Испытание котла на паровую плотность    Техническая документация для сдачи котла Приложение 1. Сводная ведомость дефектов оборудования, выявленных на элементах поверхности нагрева котла Приложение 2. Акт на дефекты оборудования, выявленные на элементах поверхности нагрева котла Приложение 3. Акт на устранение заводских дефектов, обнаруженных при монтаже оборудования поверхности нагрева Приложение 4. Протокол по стилоскопированию деталей Приложение 5. Сводная таблица по спектральному анализу деталей паропровода котла Приложение 6. Сводная таблица по стилоскопическому анализу труб змеевиков пароперегревателя Приложение 7. Сводный акт на проверку шарами труб поверхности нагрева Приложение 8. Акт на поузловую приемку Приложение 9. Акт на предпусковую химическую очистку внутренних поверхностей нагрева Приложение 10. Акт на паровое опробование котла и регулировку предохранительных клапанов Приложение 11/1. Малогабаритное приспособление для центровки труб диаметром 32 - 83 мм при малом шаге труб Приложение 11/2. Приспособление для центровки труб диаметром до 83 мм под бесприхватную сварку Приложение 11/3. Приспособление для центровки экранных труб под сварку Приложение 11/4. Приспособление для центровки и стяжки труб диаметром 60 и 76 мм к штуцерам барабанов и коллекторов Приложение 11/5. Приспособление для центровки труб экранов Приложение 11/6. Клещи для стыковки труб змеевиковых поверхностей нагрева со штуцерами коллекторов
Разработан:	Оргэнергострой
Утверждён:	20.04.1964 ГПКЭиЭ СССР (USSR GPKEIE )
Нормативные ссылки:	СН 101-60 «Технические условия на монтаж котельного оборудования»
